INSTRUKCJA OBSŁUGI SL-1200GEG PANASONIC

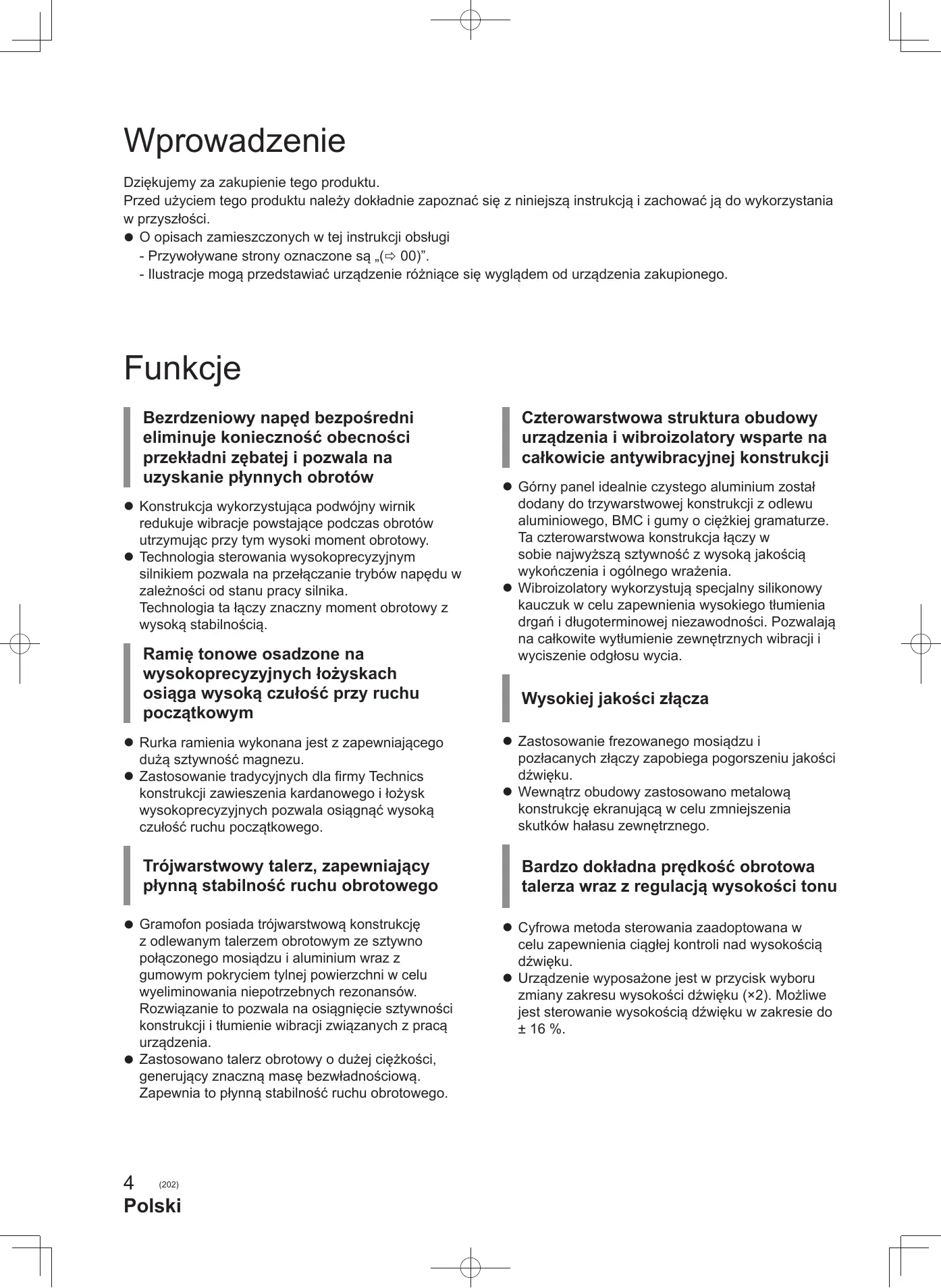

Dziękujemy za zakupienie tego produktu.

Przed użyciem tego produktu należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do wykorzystania w przyszłości.

- O opisach zamieszczonych w tej instrukcji obsługi

- Przywoływane strony oznaczone są „(⇒ 00)”.

- Ilustracje mogą przedstawiać urządzenie różniące się wyglądem od urządzenia zakupionego.

Funkcje

Bezrdzeniowy napęd bezpośredni eliminuje konieczność obecności przekładni zębatej i pozwala na uzyskanie płynnych obrotów

• Konstrukcja wykorzystująca podwójny wirnik redukuje wibracje powstające podczas obrotów utrzymując przy tym wysoki moment obrotowy.
• Technologia sterowania wysokoprecyzyjnym silnikiem pozwala na przełączanie trybów napędu w zależności od stanu pracy silnika.
  Technologia ta łączy znaczny moment obrotowy z wysoką stabilnością.

Ramię tonowe osadzone na wysokoprecyzyjnych łożyskach osiąga wysoką czułość przy ruchu początkowym

• Rurka ramienia wykonana jest z zapewniającego dużą sztywność magnezu.
• Zastosowanie tradycyjnych dla firmy Technics konstrukcji zawieszenia kardanowego i łożysk wysokoprecyzyjnych pozwala osiągnąć wysoką czułość ruchu początkowego.

Trójwarstwowy talerz, zapewniający płynną stabilność ruchu obrotowego

• Gramofon posiada trójwarstwową konstrukcję z odlewanym talerzem obrotowym ze sztywno połączonego mosiądzu i aluminium wraz z gumowym pokryciem tylnej powierzchni w celu wyeliminowania niepotrzebnych rezonansów. Rozwiązanie to pozwala na osiągnięcie sztywności konstrukcji i tłumienie wibracji związanych z pracą urządzenia.
• Zastosowano talerz obrotowy o dużej ciężkości, generujący znaczną masę bezwładnościową. Zapewnia to płynną stabilność ruchu obrotowego.

Czterowarstwowa struktura obudowy urządzenia i wibroizolatory wsparte na całkowicie antywibracyjnej konstrukcji

• Górny panel idealnie czystego aluminium został dodany do trzywarstwowej konstrukcji z odlewu aluminiowego, BMC i gumy o ciężkiej gramaturze. Ta czterowarstwowa konstrukcja łączy w sobie najwyższą sztywność z wysoką jakością wykończenia i ogólnego wrażenia.
• Wibroizolatory wykorzystują specjalny silikonowy kauczuk w celu zapewnienia wysokiego tłumienia drgań i długoterminowej niezawodności. Pozwalają na całkowite wytłumienie zewnętrznych wibracji i wyciszenie odgłosu wycia.

Wysokiej jakości złącza

• Zastosowanie frezowanego mosiądzu i pozłacanych złączy zapobiega pogorszeniu jakości dźwięku.
• Wewnątrz obudowy zastosowano metalową konstrukcję ekranującą w celu zmniejszenia skutków hałasu zewnętrznego.

Bardzo dokładna prędkość obrotowa talerza wraz z regulacją wysokości tonu

• Cyfrowa metoda sterowania zaadoptowana w celu zapewnienia ciągłej kontroli nad wysokością dźwięku.
• Urządzenie wyposażone jest w przycisk wyboru zmiany zakresu wysokości dźwięku (×2). Możliwe jest sterowanie wysokością dźwięku w zakresie do ± 16 %.

Spis treści

- Przed użyciem

Zalecenia dotyczące bezpieczeństwa....6

Akcesoria 9

Nazwa części 10

- Pierwsze kroki

Montaż gramofonu 11

• Instalacja wkładki 11
• Osadzanie talerza obrotowego ....13
• Osadzenie maty talerza....13
  ● Mocowanie oprawki wkładki....13
  ● Mocowanie przeciwwagi ramienia....13

Połączenia i montaż....14

• Podłączenie do zintegrowanego wzmacniacza lub systemu komponentów....14
• Instalacja ....15
• Zamocować pokrywę chroniącą przed kurzem ...... 15

Regulacja 16

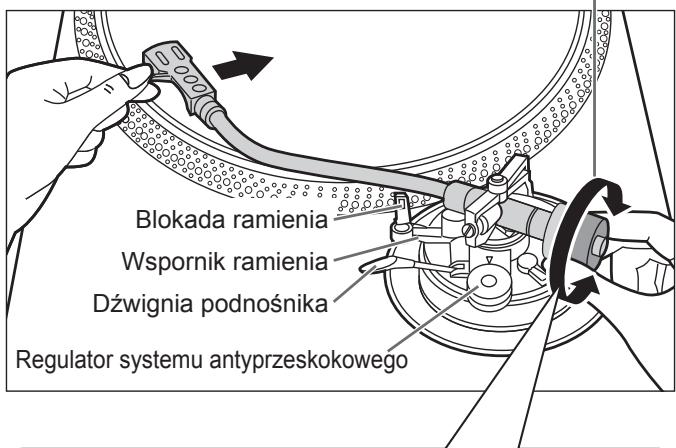

• Wyważenie poziome ....16

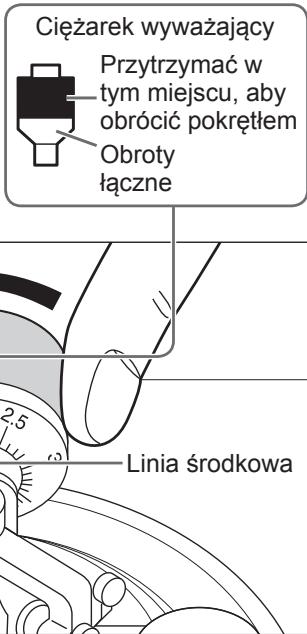

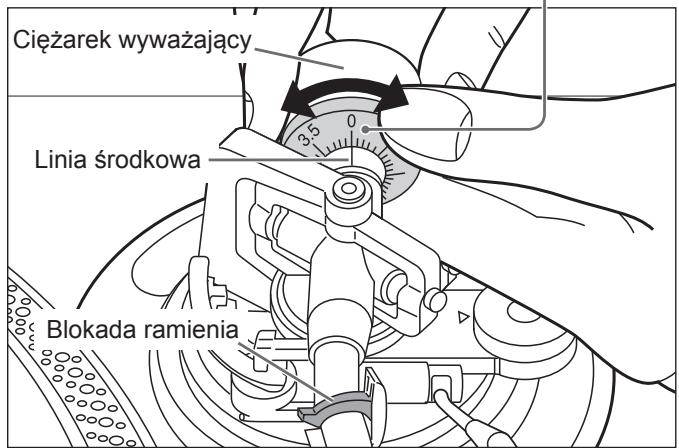

  ● Nacisk wywierany przez ostrze igły....16

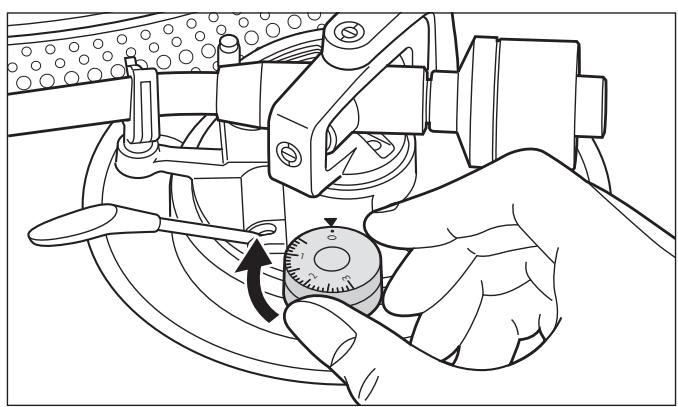

• System antyprzeskokowy....17

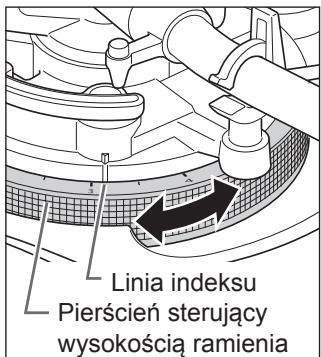

  ● Wysokość ramienia ....18

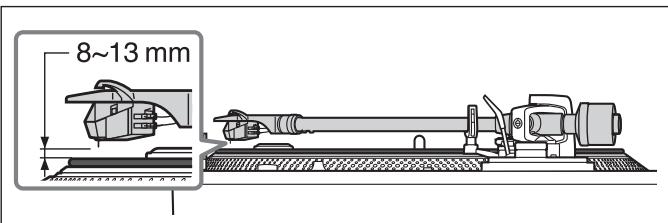

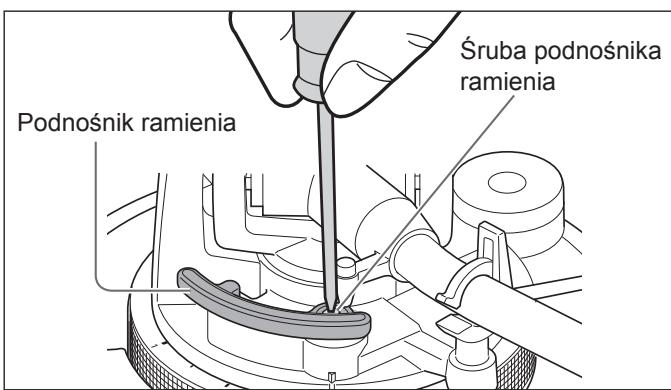

  ● Wysokość podnoszenia ramienia....19

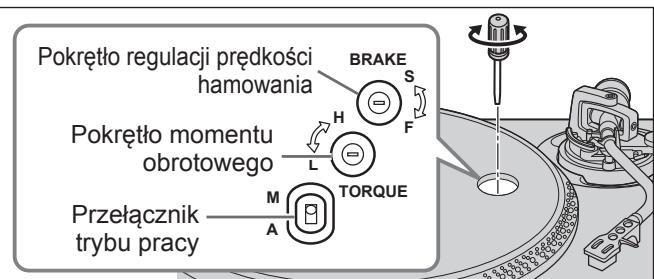

• Regulacja prędkości rozruchu/hamowania talerza obrotowego.....19

- Odtwarzanie

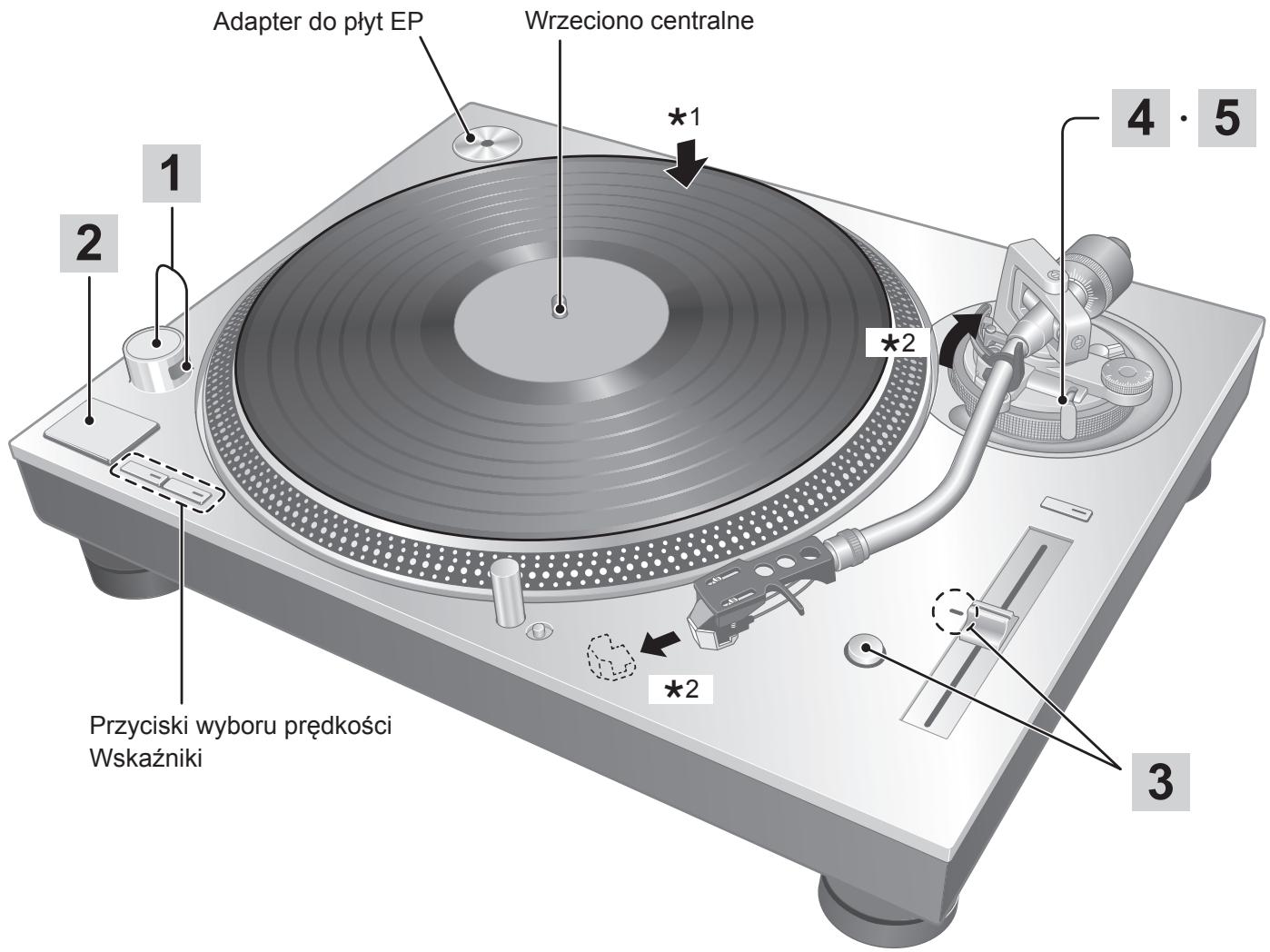

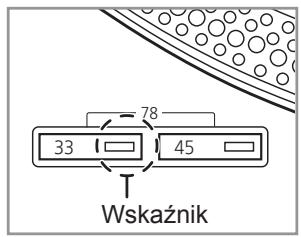

Odtwarzanie płyt 20

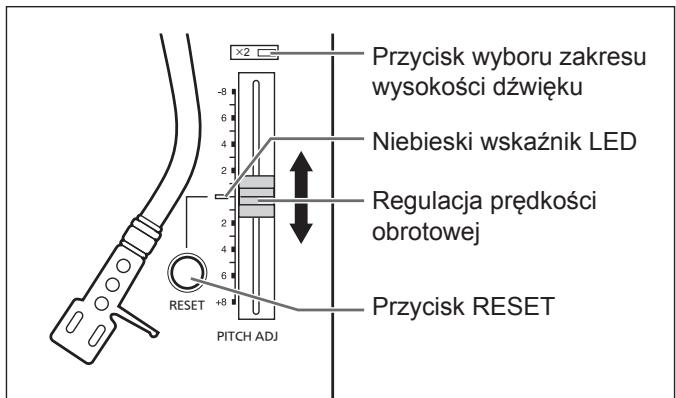

Kontrola wysokości dźwięku (regulacja precyzyjna do wysokości).....22

- Konserwacja

Konserwacja....23

Usuwanie usterek....24

Aktualizacja firmware urządzenia....24

Dane techniczne 25

Zalecenia dotyczące bezpieczeństwa

OSTRZEËENIE

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  -Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie.
  -Na urządzeniu nie należy ustawiać żadnych naczyń zawierających płyny, takich jak wazony.
  -Należy korzystać wyłącznie z zalecanych akcesoriów.
  -Nie należy demontować obudowy urządzenia.
  -Nie należy podejmować prób samodzielnej naprawy. Naprawę urządzenia należy zlecić wykwalifikowanym pracownikom serwisu.
  -Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty.
  -Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów.

Przewód zasilania

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  -Należy się upewnić, że napięcie źródła zasilania odpowiada napięciu podanemu na urządzeniu.
  -Dokładnie podłączyć wtyczkę przewodu zasilającego do gniazda ściennego.
  -Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów.
  -Nie wolno dotykać wtyczki mokrymi rękami.
  -Przy odłączaniu przewodu należy chwycić za wtyczkę.
  -Nie wolno podłączać urządzenia do uszkodzonego gniazda ściennego oraz gdy wtyczka przewodu zasilającego jest uszkodzona.
• Wtyczka zasilania umożliwia odłączenie urządzenia. Zainstaluj to urządzenie w taki sposób, aby możliwe było natychmiastowe odłączenie wtyczki zasilania od gniazda zasilania.
• Sprawdzić, czy bolec uziemiający wtyku jest bezpiecznie połączony z przewodem instalacji uziemienia, aby zapobiec porażeniu prądem.
  -Urzadzenie konstrukcji CLASS I powinno być podłączone do gniazda sieciowego z uziemieniem ochronnym.

UWAGA

Urządzenie

• Nie należy umieszczać na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
• To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.
• Urządzenie przeznaczone jest do użytku w klimacie umiarkowanym i tropikalnym.
• Nie umieszczać żadnych przedmiotów na urządzeniu.
  To urządzenie nagrzewa się, gdy jest włączone.

Wybór miejsca

- Urządzenie należy ustawić na równej powierzchni.

- Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia, -Niniejszego urządzenia nie należy instalować lub umieszczać w szafce na książki, zabudowanej szafce lub innej ograniczonej przestrzeni, w celu zapewnienia dobrej wentylacji. -Nie należy zasłaniać otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi przedmiotami. -Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą, wysoką wilgotnością oraz nadmiernymi drganiami.

- Upewnić się, że powierzchnia, na której stoi urządzenie jest wystarczająco wytrzymała, aby przenieść jego ciężar (⇒ 25).

- Nie podnosić ani przenosić urządzenia trzymając za jego pokrętła. Może to prowadzić do upadku urządzenia, skutkującego obrażeniami fizycznymi lub nieprawidłową pracą produktu.

Pozbywanie się zużytych urządzeń elektrycznych i elektronicznych.

Dotyczy wyłącznie obszaru Unii Europejskiej oraz krajów posiadających systemy zbiórki i recyklingu.

Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych z innymi odpadami domowymi/komunalnymi.

W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego.

Poprzez prawidłowe pozbywanie się zużytych urządzeń elektrycznych i elektronicznych pomagasz oszczędzać cenne zasoby naturalne oraz zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz na stan środowiska naturalnego.

W celu uzyskania informacji o zbiórce oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych prosimy o kontakt z władzami lokalnymi.

Za niewłaściwe pozbywanie się tych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.

Akcesoria

W celu ochrony przed uszkodzeniem podczas transportu, niektóre części zostały zdemontowane.

Prosimy o sprawdzenie i zidentyfikowanie wyposażenia urządzenia.

Gramofon (1 szt.)(RYQ1618-X)		Mata talerza gramofonu (1 szt.)(RGS0008)		Pokrywa przeciwpyłowa (1 szt.)(RYF1035-Q)
Adapter dla płyty EP (1 szt.)(RMX0551)		Cieżarek ramienia (przeciwwaga)(1 szt.) (RXQ2316)		Cieżarek pomocniczy Mały (1 szt.)(TPAKK61)
Cieżarek pomocniczy Duży (1 szt.)(TPAKK62)		Oprawka wkładki (1 szt.)(RFA3670)		Przymiar wysunięcia wkładki(1 szt.) (RMR2210-W)
Zestaw wkrętów wkładki (1 zestaw)(RXQ2315)● Nakrętki (2 szt.)● Śruby krótkie (2 szt.)● Śruby długie (2 szt.)● Podkładki (2 szt.)		Kabli PHONO (1 szt.)(K2KYYYY00257)		Przewodów uziemiających PHONO(1 szt.) (K4EY1YY00160)
Przewód zasilający sieci AC (1 szt.)(K2CT3YY00081)	Przewód zasilający sieci AC (1 szt.)(K2CM3YY00041)		Przewód zasilający sieci AC (1 szt.)(K2CS3YY00033)	Zestaw śrub talerza obrotowego(1 zestaw)(RXQ2343)● Śruby długie (3 szt.)● Podkładki (3 szt.)● Sprężyny talerzowe (3 szt.)

• Numery modeli akcesoriów pochodzą z czerwiec 2016.
  Mogą ulec zmianie bez uprzedniego powiadomienia.
• Materiały opakowań należy utylizować w odpowiedni sposób.
• Przestrzegać lokalnych przepisów utylizacji produktu.
• Nie stosować przewodów zasilających, kabli PHONO i przewodów uziemiających PHONO innych od przewodów dołączonych do produktu.
• Przechowywać wkładkę, ciężarek pomocniczy, nakrętki, śruby i podkładki poza zasięgiem dzieci, aby nie dopuścić do połknięcia przez nie tych elementów.

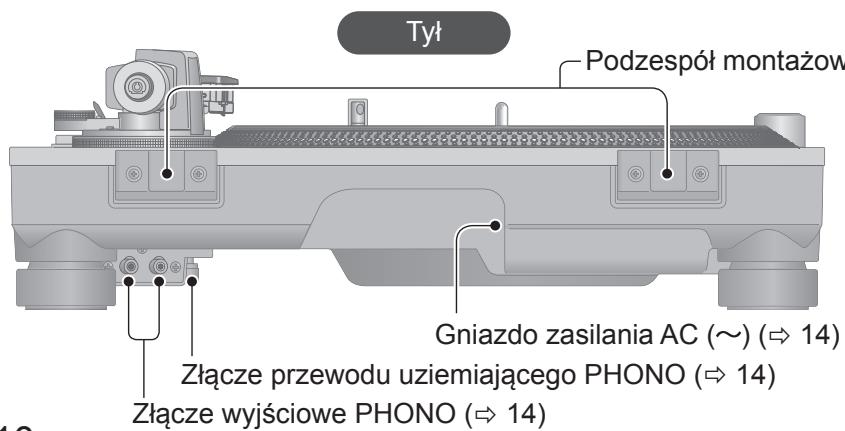

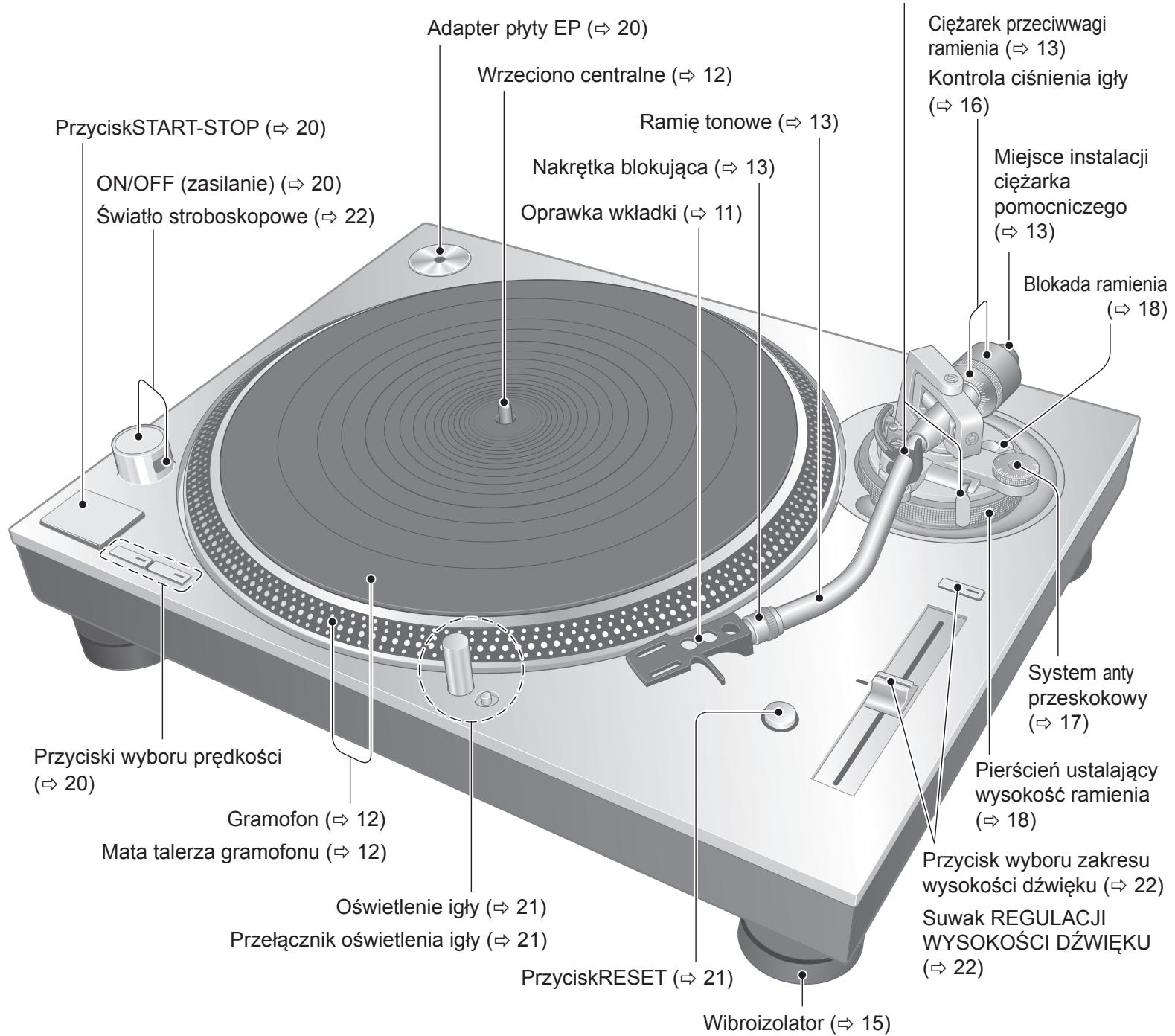

Nazwa części

Numery takie jak ( 20) wskazują strony odniesienia.

Obejma ramienia ( 16)

Wspornik ramienia ( 16)

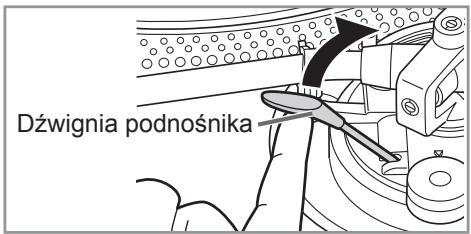

Dźwignia podnośnika (⇒ 16)

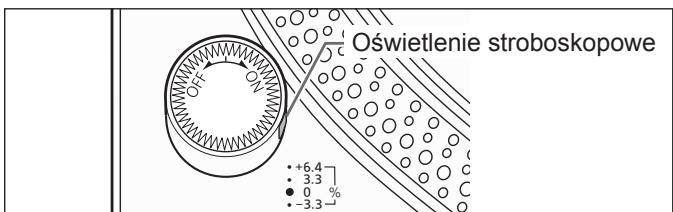

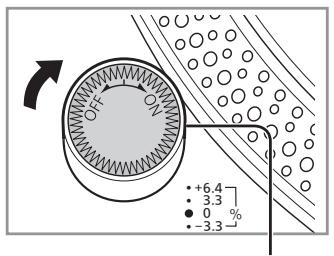

PrzyciskSTART-STOP (⇒ 20) ON/OFF (zasilanie) (⇒ 20) Światło stroboskopowe (⇒ 22) Przyciski wyboru prędkości (⇒ 20) Gramofon (⇒ 12) Mata talerza gramofonu (⇒ 12) Oświetlenie igły (⇒ 21) Przełącznik oświetlenia igły (⇒ 21) Adapter płyty EP (⇒ 20) Wrzeciono centralne (⇒ 12) Ramię tonowe (⇒ 13) Nakrętka blokująca (⇒ 13) Oprawka wkładki (⇒ 11) PrzyciskRESET (⇒ 21) Wibroizolator (⇒ 15) Cieżarek przeciwwagi ramienia (⇒ 13) Kontrola ciśnienia igły (⇒ 16) Miejsce instalacji ciężarka pomocniczego (⇒ 13) Blokada ramienia (⇒ 18) System anty przeskokowy (⇒ 17) Pierścień ustalający wysokość ramienia (⇒ 18) Przycisk wyboru zakresu wysokości dźwięku (⇒ 22) Suwak REGULACJI WYSOKOŚCI DŹWIĘKU (⇒ 22)

Tyt Podzespół montażow Gniazdo zasilania AC (~) (⇒ 14) Złącze przewodu uziemiającego PHONO (⇒ 14) Złącze wyjściowe PHONO (⇒ 14)

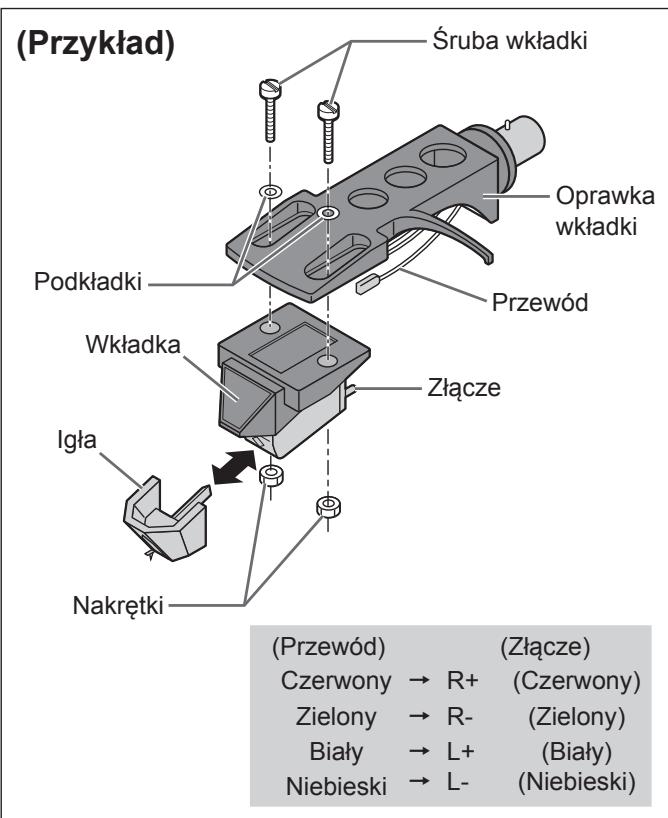

Instalacja wkładki

1 Ostrożnie przymocować wkładkę ramienia tonowego (kupioną w sklepie).

Postępować zgodnie z instrukcjami dołączonymi do wkładki w celu prawidłowego przymocowania jej do oprawki i lekko dokręcić śruby.

• Jeśli śruby mocujące są dołączone do wkładki, należy ich użyć.
• Podczas odtwarzania płyt typu SP używać wkładki do płyt typu SP.
• Użyć dostępnego w sprzedaży małego płaskiego śrubokręta (4 mm).

(Przykład) Śruba wkładki Oprawka wkładki Przewód Podkładki Wkładka Złącze Igła Nakrętki (Przewód) → R+ (Złącze) Czerwony → R- (Czerwony) Zielony → R- (Zielony) Biały → L+ (Biały) Niebieski → L- (Niebieski)

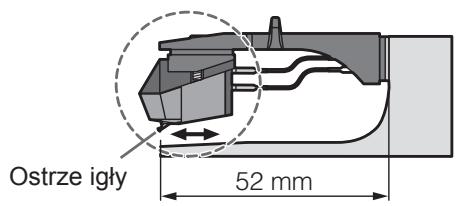

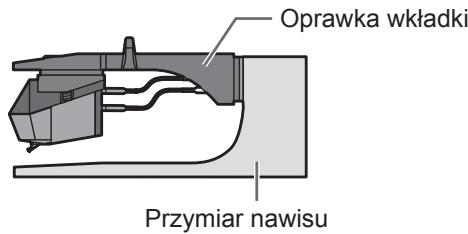

2 Wyregulować nawis wkładki.

Skorzystać z dołączonego przymiaru nawisu.

① Przymocować przymiar nawisu do oprawki wkładki.

Oprawka wkładki Przymiar nawisu

② Ustawić położenie wkładki, aby ostrze igły znalazło się w jednej linii z końcem przymiaru.

Ostrze igły 52 mm

- Wkładka powinna leżeć równolegle w oprawce widziana z góry i z boku (ilustracja przedstawia widok z góry).

③ Dokręcić śrubę wkładki.

- Należy uważać, aby nie dopuścić myśliżnięcia się wkładki z miejsca jej instalacji.

Śruba wkładki

Położenie wkładki może być dostrojone w optymalny sposób.

Montaż gramofonu (ciąg dalszy)

W celu ochrony przed uszkodzeniem podczas transportu, niektóre części zostały zdemontowane.

Zóż gramofon w następującej kolejności.

Uwaga

Do chwili zakończenia procedury montażu nie podłączać przewodu zasilającego do urządzenia.

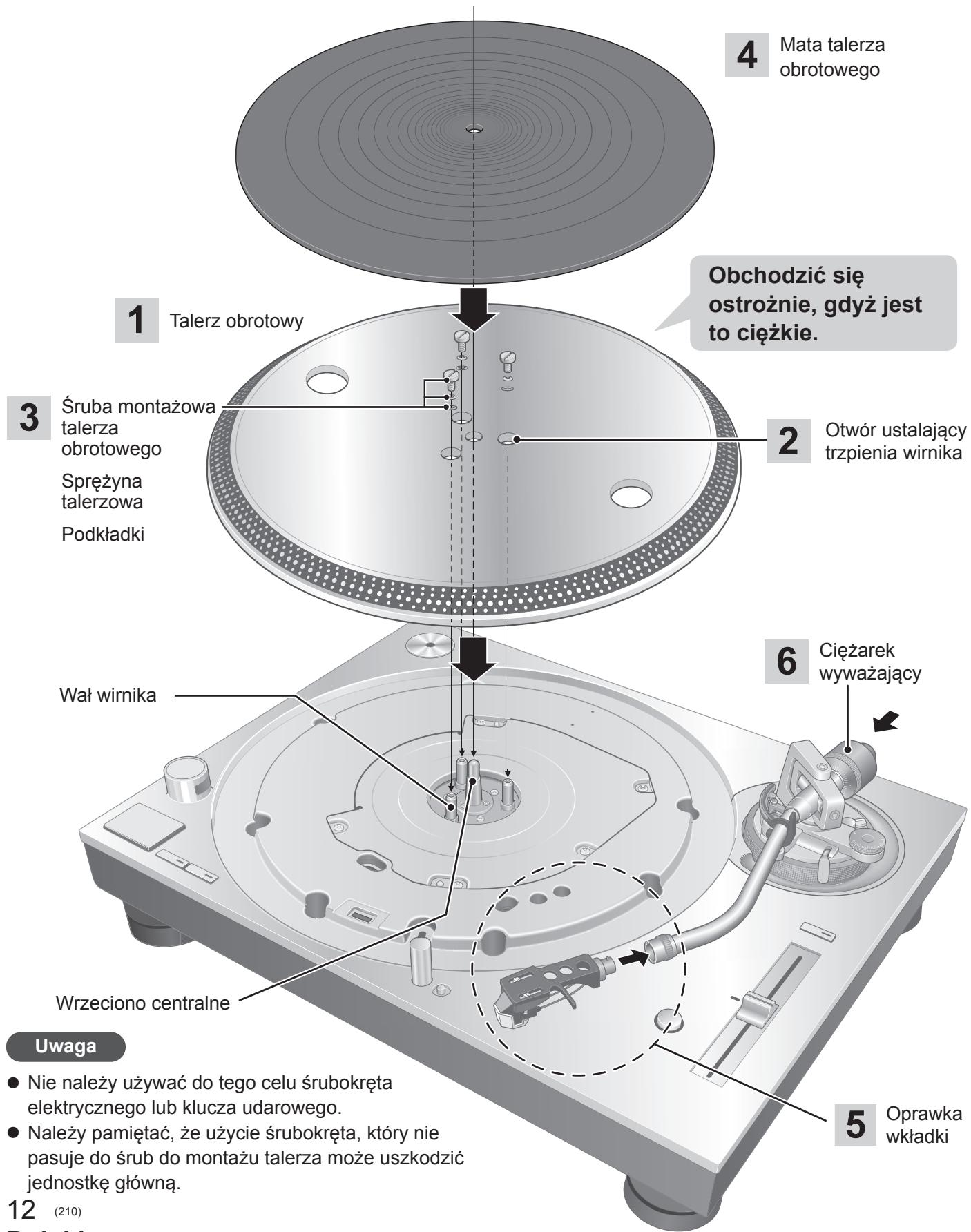

4 Mata talerza obrotowego 1 Talerz obrotowy 3 Śruba montażowa talerza obrotowego Sprężyna talerzowa Podkładki 2 Otwór ustalający trzpienia wirnika 6 Ciężarek wyważający 5 Oprawka wkładki Uwaga • Nie należy używać do tego celu śrubokręta elektrycznego lub klucza udarowego. • Należy pamiętać, że użycie śrubokręta, który nie pasuje do śrub do montażu talerza może uszkodzić jednostkę główna. 12 (210)

Osadzanie talerza obrotowego

1 Umieścić wrzeciono środkowe w otworze centralnym talerza obrotowego.

Uwaga

• Zachować ostrożność podczas obchodzenia się z talerzem, ponieważ jest ciężki.
• Zetrzeć odciski palców lub kurz miękką szmatką.

2 Powoli opuść talerz jednocześnie zestrajając położenie otworów ustalających (trzy punkty) z trzpieniami wirnika.

- Obrócić talerz w obu kierunkach, aby zestroić położenie otworów ustalających z trzpieniami wirnika.

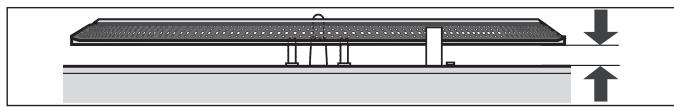

Uwaga

- W przypadku braku zestrojenia trzpieni wirnika, pomiędzy korpusem urządzenia i talerzem obrotowym pozostawać będzie szczelina, uniemożliwiająca prawidłowe osadzenie talerza. Nie wywierać nacisku na talerz gramofonu.

3 Umieścić podkładki, sprężyny talerzowe i śruby talerza obrotowego w otworach trzpieni wału i dokładnie dokręcić śruby mocujące.

• Podczas dokręcania śrub, nie dopuścić, aby łby śrub wystawały powyżej poziomu górnej powierzchni talerza obrotowego.
• Dokręcić równomiernie trzy śruby.

■ Procedura zdejmowania talerza obrotowego

① Poluzować śruby mocujące talerz i wykręcić je. -Przechowywać śruby, sprężyny talerzowe i podkładki w bezpiecznym miejscu.
② Ująć talerz obiema rękami i wolno pociągnąć go pionowo do góry.

Osadzenie maty talerza

4

Ułożyć matę na talerzu obrotowym.

Mocowanie oprawki wkładki

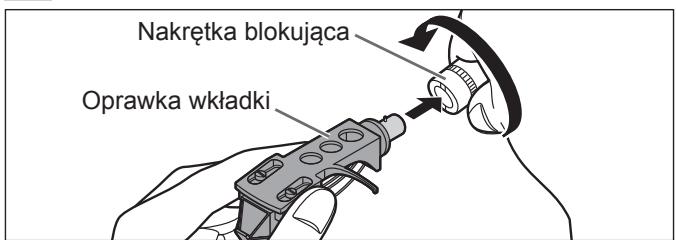

5 Przymocować oprawkę wkładki wraz z umieszczoną w niej wkładką do główki ramienia tonowego. Utrzymując oprawkę w pozycji poziomej dokręcić nakrętkę blokującą.

- Należy uważać, aby nie dotknąć ostrza igły.

Nakrętka blokująca Oprawka wkładki

Mocowanie przeciwwagi ramienia

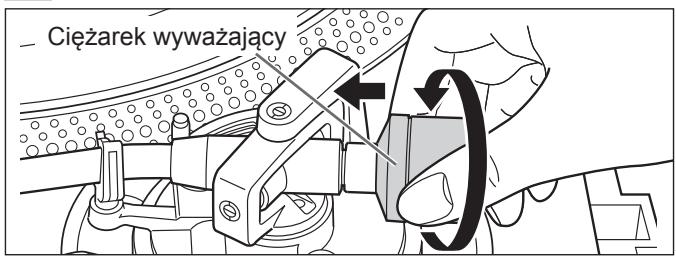

6 Przymocować ciężarek wyważający do tylnej części ramienia tonowego.

– Ciężarek wyważający

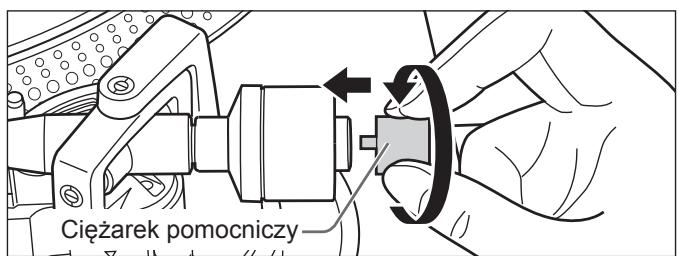

Cieżarek pomocniczy

- Zamocować dołączony ciężarek pomocniczy z tyłu ramienia tonowego zgodnie z wagą wkładki. Aby uzyskać informacje na temat zakresów regulacji ciężaru wkładki, patrz „Zakres dopuszczalnego ciężaru wkładki”.(⇒25)

Uwaga

- Wnętrze ciężarka ramienia tonowego zostało przesmarowane.

Połączenia i montaż

• Wyłączyć wszystkie urządzenia i odłączyć przewód zasilający z gniazda przed wykonaniem jakichkolwiek połączeń.
• Podłączyć przewód zasilający wyłącznie po wykonaniu wszystkich innych połączeń.
• Upewnić się, że przewód uziemiający PHONO został podłączony. W przeciwnym razie istnieje możliwość wystąpienia szumów.
• Zapoznać się także z instrukcją obsługi podłączanych urządzeń.

1 Podłączyć przewód PHONO i przewód uziemiający PHONO do złączy PHONO podłączonego sprzętu.

- Jeżeli podłączany wzmacniacz nie posiada wyjść typu PHONO, uzyskanie właściwej głośności i brzmienia dźwięku nie będzie możliwe.

2 Podłączyć przewód zasilający.

- Sprawdzić moc sieci zasilającej wskazaną na podłączanym sprzęcie przed użyciem ich łącznie z tym urządzeniem. (To urządzenie pobiera moc 14 W.)

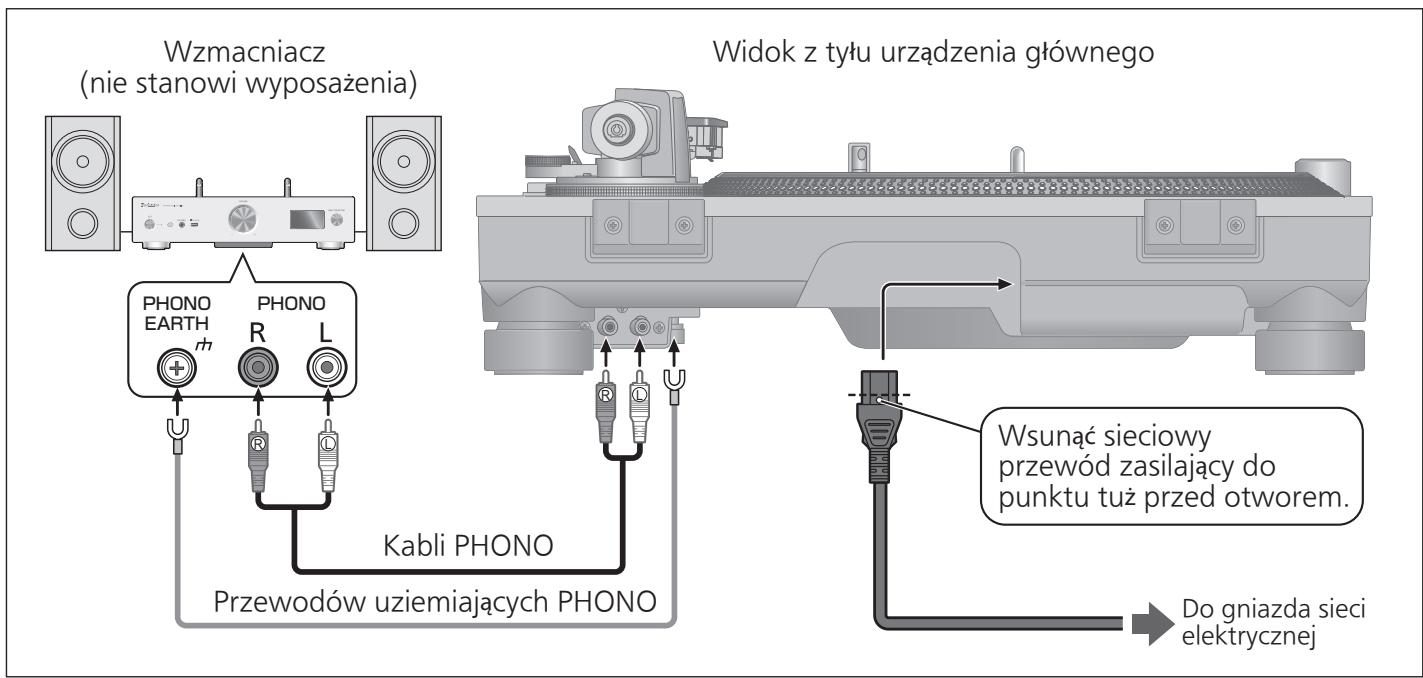

Podłączenie do zintegrowanego wzmacniacza lub systemu komponentów

Wzmacniacz (nie stanowi wyposażenia) Widok z tytu urządzenia głównego PHONO EARTH PHONO R L Kabli PHONO Przewodów uziemiających PHONO Wsunąć sieciowy przewód zasilający do punktu tuż przed otworem. Do gniazda sieci elektrycznej

Uwaga

- Przełącznik pracy urządzenia nie odcina całego urządzenie od zasilania, nawet jeśli znajduje się w położeniu „OFF”.

Jeśli urządzenie nie będzie użytkowane przez dłuższy czas, wyjąć wtyczkę z gniazda sieciowego. Umieścić urządzenie tak, aby możliwe było łatwe wyciągnięcie wtyku.

Instalacja

Ustawić urządzenie na poziomej powierzchni, nie narażonej na wibracje.

Urządzenie powinno znajdować się jak najdalej od głośników.

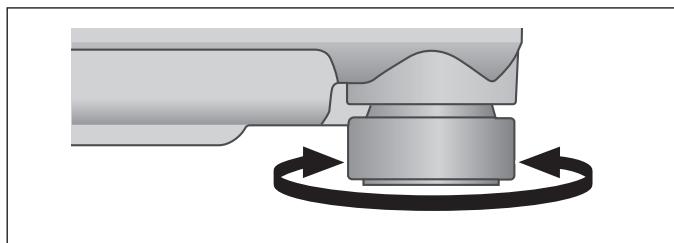

■ Regulacja wysokości w celu wypoziomowania urządzenia

Podnieść jednostkę główną, aby obrócić izolatory i wyregulować wysokość.

• Zgodnie z ruchem wskazówek zegara: Powoduje zmniejszenie wysokości.
• Przeciwnie do ruchu wskazówek zegara:

Zwiększenie wysokości.

Uwaga

- Nie wykręcać wibroizolatorów zbyt daleko. Może to spowodować ich odczepienie lub uszkodzenie.

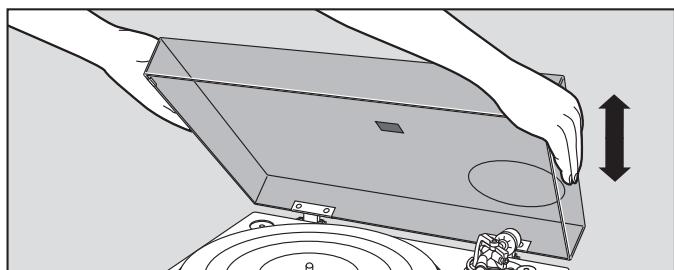

Zamocować pokrywę chroniącą przed kurzem

1 Trzymając pokrywę przeciwkurzową oburącz, wsunąć ją w jej elementy montażowe (⇒ 10) znajdujące się na odtwarzaczu.

- Aby zdjąć pokrywę, należy ją otworzyć i unieść pionowo do góry.

- Umieścić ramię tonowe na wsporniku i unieruchomić je obejmą przed dołączeniem lub odłączeniem pokrywy przeciwkurzowej.

■ Uwagi dotyczące instalacji

• Przed przeniesieniem urządzenia, odsunąć wszystkie podłączone urządzenia i wyłączyć zasilanie.
• Upewnić się, że urządzenie nie jest narażone na bezpośrednie działanie promieni słonecznych, kurzu, wilgoci i ciepła z urządzeń grzewczych.
• To urządzenie może odbierać zakłócenia wytwarzane przez radioodbiorniki, jeśli znajduje się w ich pobliżu. Urządzenie powinno znajdować się jak najdalej od radioodbiorników.
• Nie należy umieszczać urządzenia na źródło ciepła.
• Unikać miejsc o dużych wahaniach temperatury.
• Unikać miejsc o częstej kondensacji pary wodnej.
• Unikać miejsc niestabilnych.
• Nie umieszczać jakichkolwiek przedmiotów na urządzeniu.
• Nie należy instalować urządzenia w miejscach o ograniczonej przestrzeni, takich jak półki z książkami.
• Zainstalować urządzenie w położeniu z dala od ścian lub innych urządzeń, aby zapewnić skuteczne odprowadzanie ciepła z wnętrza urządzenia.
• Upewnić się, że element, na którym zainstalowano gramofon jest wystarczająco wytrzymały do przeniesienia ciężaru tego urządzenia.
• Należy pamiętać, że urządzenie może zostać uszkodzone przez dym papierosowy lub wilgoć z nawilżacza ultradźwiękowego.

Kondensacja pary wodnej

Należy uświadomić sobie, co dzieje się z butelką wyjątką z chłodziarki. Po pozostawieniu jej w temperaturze pokojowej, na jej powierzchni utworzą się krople wody. Zjawisko to określa się mianem „kondensacji”.

● Warunki powodujące kondensację

◇ Nagła zmiana temperatury (spowodowana przejściem z ciepłego miejsca do zimnego lub odwrotnie, szybkie chłodzenie lub ogrzewanie lub bezpośredni kontakt ze schłodzonym powietrzem)

◇ Wysoka wilgotność w pomieszczeniu - duża ilość pary, etc.

◇ Pora deszczowa

- Kondensacja może spowodować uszkodzenie urządzenia. Jeśli ma to miejsce, wyłączyć urządzenie i pozostawić je do chwili zaadoptowania do temperatury otoczenia (około 2 do 3 godzin).

Regulacja

Wyważenie poziome

Przygotowanie

• Najpierw zdemontować pokrywę chroniącą przed kurzem.
• Zdjąć osłonę igły, dbając o to, aby jej nie uszkodzić, następnie zwolnić obejmę ramienia.
• Opuścić dźwignię podnośnika.
• Ustawić regulator systemu antyprzeskokowego w pozycji „0”.

1 Zdjąć ramię tonowe z wspornika i ustawić poziome wyważenie ramienia poprzez obracanie ciężarkiem przeciwwagi.

Schwycić ramię tonowe i obracać ciężarkiem w kierunku wskazanym strzałką do chwili osiągnięcia przybliżonej pozycji poziomej.

- Zachować ostrożność, aby nie dopuścić do kontaktu ostrza igły z talerzem lub korpusem urządzenia.

Cieżarek wyważający

Przytrzymać w tym miejscu, aby obrócić pokrętłem

Blokada ramienia Wspornik ramienia Dźwignia podnośnika Regulator systemu antyprzeskokowego

Pozycja wyważona - ramię tonowe jest równoległe do talerza obrotowego.

Ciężarek przeciwwagi zbyt daleko przesunięty w kierunku igły.

Ciężarek przeciwwagi zbyt daleko przesunięty w kierunku od igły.

Nacisk wywierany przez ostrze igły

Przygotowanie

• Najpierw zdemontować pokrywę chroniącą przed kurzem.
• Ustawić ramię tonowe z powrotem na wsporniku i zablokować je obejmą.

1 Obracać pokrętem nacisku igły do chwili ustawienia „0” na linii środkowej tylnej części ramienia tonowego.

- Podczas wykonywania tej czynności utrzymywać nieruchomo ciężarek wyważający.

Regulator siły nacisku igły

Przytrzymać w tym miejscu, aby obrócić pokrętłem

Ciężarek wyważający Linia środkowa Blokada ramienia

Uwaga

- Zapoznać się z instrukcją obsługi dołączoną do igły w celu ustalenia odpowiednich wartości siły nacisku igły.

2 Obracać ciężarek wyważający, aby ustawić nacisk właściwy dla używanej wkładki.

• Pokrętło regulacji nacisku igły będzie obracać się łącznie z ciężarkiem wyważającym.
• Obracać pokrętem do chwili wskazywania przez linię środkową odpowiedniej wartości nacisku igły.

Cieżarek wyważający Przytrzymać w tym miejscu, aby obrócić pokrętłem Obroty łączne 2.5 Linia środkowa

System antyprzeskokowy

1 Obrócić pokrętło systemu antyprzeskokowego, aby ustawić wartość tożsamą z wartością elementu kontrolującego ciśnienie wywierane przez igłę.

- Dla nacisku igły 3 g i powyżej, ustawić pokrętło ochrony przed przeskakiwaniem na „3”.

Wysokość ramienia

Wykonuj tę regulację tylko wtedy, gdy jest ona konieczna z uwagi na użytą wkładkę gramofonową.

Przygotowanie

- Umieścić płytę na talerzu gramofonu.

1 Zwolnić blokadę ramienia.

Zamek ramienia

(Zwolniona) LOCK (Zablokowana)

2 Dostosować wysokość pierścieniem ustalającym wysokość ramienia.

Ustawiać wysokość ramienia do chwili osiągnięcia jego równoległego położenia względem płyty.

① Użyć poniższej tabeli referencyjnej w celu ustalenia odpowiedniego znacznika pozycji dla wysokości posiadanej wkładki.

(Dla dołączonej oprawki wkładki)

	Wysokość wkładki (H) w milimetrach	Ustawienie regulatora wysokości
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

② Obrócić pierścień sterujący wysokością ramienia, aby zestroić znacznik pozycji z linią indeksu. Na pierścieniu sterującym wysokością ramienia naniesiona jest skala od 0 do 6 mm.

Linia indeksu Pierścień sterujący wysokością ramienia

3 Po zakończeniu regulacji wysokości ramienia, zablokować ramię poprzez obrócenie pokrętła obejmy ramienia.

Jeśli wysokość wkładki (H) jest nieznana,

Zdjąć osłonę igły, dbając o to, aby jej nie uszkodzić, następnie zwolnić obejmę ramienia.

Opuścić dźwignię podnośnika, oprzeć igłę na płycie i regulować wysokość do chwili osiągnięcia równoległej pozycji ramienia względem płyty.

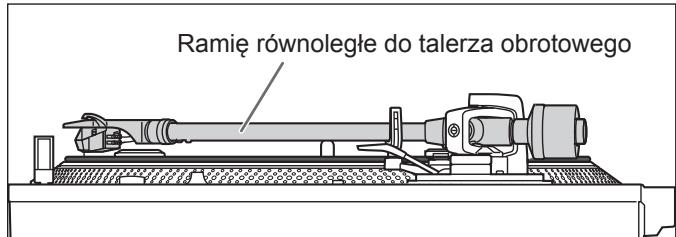

Ramię równoległe do talerza obrotowego

Uwaga

• Uważać, aby nie uszkodzić ostrza igły.
• Nie należy używać produktu ze zwolnioną blokadą ramienia.

Wysokość podnoszenia ramienia

W razie potrzeby, dokonać korekty w zależności od typu wkładki.

Przygotowanie

• Umieścić płytę na talerzu gramofonu.
• Zdjąć osłonę igły, dbając o to, aby jej nie uszkodzić, następnie zwolnić obejmę ramienia.
• Unieść dźwignię podnośnika i przesunąć ramię tonowe nad płytę.

1 Sprawdzić odległość podniesienia ramienia (odległość między igłą i powierzchnią płyty).

Jeśli potrzebna jest regulacja, przejść do kroku 2.

- Wielkość tej odległości jest fabrycznie ustawiona na przedział 8 do 13 mm.

8~13 mm

2 Ustawić ramię tonowe z powrotem nawsporniku i zablokować je obejmą. Obrócić śrubę regulacyjną.

• Obracanie śruby zgodnie z ruchem wskazówek zegara powoduje obniżenie podnośnika ramienia.
• Obracanie śruby w kierunku przeciwnym do ruchu wskazówek zegara powoduje podniesienie podnośnika ramienia.

Podnośnik ramienia Śruba podnośnika ramienia

Regulacja prędkości rozruchu/hamowania talerza obrotowego

Możliwy jest wybór trybu ręcznego lub automatycznego.

(Ustawienie fabryczne: tryb automatyczny)

■ Tryb automatyczny

Zalecamy tryb automatyczny, który zapewnia najwyższą wydajność produktu. Automatycznie reguluje „prędkość rozruchu” (opisaną poniżej).

(Nie uwzględnia ustawionej prędkości momentu.)

① Ustawić przełącznik trybu w pozycji [A] przy użyciu narzędzia takiego jak cienki śrubokręt.

■ Tryb ręczny

Pozwala na ręczną regulację „prędkości rozruchu”.

① Ustawić przełącznik trybu w pozycji [M] przy użyciu narzędzia takiego jak cienki śrubokręt.

Prędkość rozruchu

Możliwe jest dostosowanie prędkości rozruchu (czasu potrzebnego do osiągnięcia przez talerz stałej prędkości) poprzez naciskanie przycisku [START-STOP] do chwili osiągnięcia stałej prędkości wzrostu momentu obrotowego.

① Ustawić pokrętło momentu obrotowego za pomocą płaskiego śrubokręta.
• Kierunek H: Szybki rozruch
- Kierunek L: Powolny rozruch

Prędkość hamowania

Możliwa jest regulacja prędkości hamulca poprzez naciskanie przycisku [START-STOP] do chwili zatrzymania talerza obrotowego. (Regulacja jest możliwa w trybie automatycznym i w trybie ręcznym)

① Ustawić pokrętło regulacji prędkości hamulca za pomocą płaskiego śrubokręta.
- Kierunek S: Powolne zatrzymanie
- Kierunek F: Szybkie zatrzymanie

Uwaga

• Użyć dostępnego w sprzedaży małego płaskiego śrubokręta (2,4 mm), aby ustawić pokrętło regulacji prędkości momentu/hamulca.
• Nie należy obracać pokrętła zbyt daleko przy użyciu nadmiernej siły.

Odtwarzanie płyt

Przygotowanie

*1 Umieścić płytę na talerzu gramofonu.
★2 Zdjąć osłone igły i zwolnić blokadę ramienia.

1 Włączyć [ON/OFF], aby włączyć urządzenie.

Podświetlone zostanie oświetlenie stroboskopowe. Automatycznie wybrane zostanie ustawienie 33-1/3 obr/min i podświetlony zostanie wskaźnik [33].

2 Nacisnąć [START-STOP].

Talerz zacznie się obracać.

+6.4 3.3 0 % -3.3

Oświetlenie stroboskopowe

Wskaznik 33 45 78

START·STOP 33

Adapter do płyt EP Wrzeciono centralne 1 2 *1 4 • 5 *2 Przyciski wyboru prędkości Wskaźniki *2 3

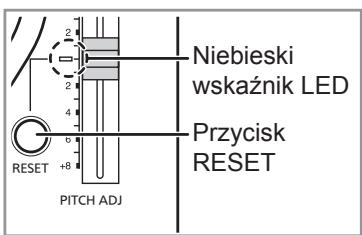

3 Nacisnąć [RESET], aby podświetlić niebieską kontrolkę LED sterowania wysokością dźwięku.

To urządzenie odtwarza muzykę z fabrycznie zaprogramowaną wysokością dźwięku (dla prędkości 33-1/3, 45 lub 78 obr/min), niezależnie od pozycji [pitch adj].

Niebieski wskaźnik LED Przycisk RESET RESET +8 PITCH ADJ

- Regulacja precyzyjna do wysokości ( 22)

4 Unieść dźwignię podnośnika i przesunąć ramię tonowe nad płytę.

Dźwignia podnośnika

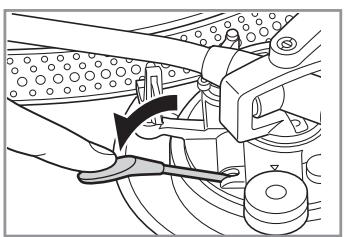

5 Opuścić dźwignię podnośnika. Ramię tonowe opada w dół powolnym ruchem.

Rozpoczyna się odtwarzanie.

■ Aby chwilowo zatrzymać odtwarzanie

Unieść dźwignię podnośnika.

• Igła zostanie uniesiona nad płytę.
• Aby ponownie rozpocząć odtwarzanie, opuścić dźwignię podnośnika.

Gdy odtwarzanie zakończy się

① Podnieść dźwignię podnośnika, przenieść ramię tonowe na wspornik i opuścić dźwignię.
② Nacisnąć [START-STOP]. Elektroniczny hamulec delikatnie zatrzyma talerz.
③ Wyłączyć [ON/OFF] aby wyłączyć urządzenie.
④ Unieruchomić ramię za pomocą obejmy.
⑤ Założyć z powrotem osłonę igły (aby zabezpieczyć jej ostrze).

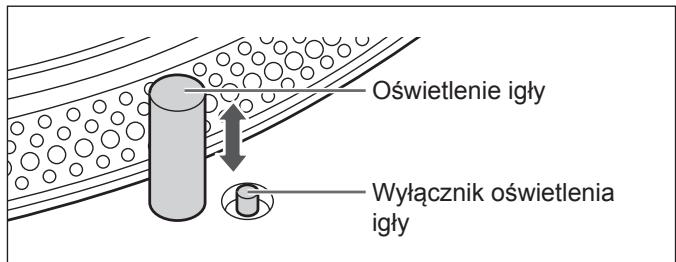

Aby oświetlić igłę

Ostrze igły jest podświetlane podczas odtwarzania.

Oświetlenie igły Wyłącznik oświetlenia igły

Nacisnąć przełącznik podświetlenia igły.

• Podświetlenie igły (biała dioda LED) wysunie się i podświetli igłę.
• Aby wyłączyć podświetlenie, wcisnąć diode.

Uwaga

Wcisnąć dokładnie przełącznik podświetlenia igły. Jeśli wyłącznik zostanie naciśnięty lekko, światło może się włączyć, lecz nie wysunie się.

■ Podczas odtwarzania płyt typu EP

• Naciśnij przycisk wyboru prędkości [45] (kontrolka [45] zostanie podświetlona).
• Osadzić adapter płyt PE na wrzecionie centralnym.

■ Podczas odtwarzania płyt typu SP

- Nacisnąć przyciski wyboru prędkości [33] oraz [45] jednocześnie (78 obr/min: kontrolki [33] i [45] zostają podświetlone).

■ Przy zastosowaniu stabilizatora płyty (brak w zestawie)

• Zobacz instrukcję obsługi stabilizatora do płyt.
  ● Maksymalna waga: 1 kg

Kontrola wysokości dźwięku

(regulacja precyzyjna do wysokości)

1 Nacisnąć [RESET], aby wyłączyć niebieskie podświetlenie LED.

2 Nacisnąć przycisk wyboru zakresu wysokości, aby wybrać zakres wysokości dźwięku.

• Kontrolka [×2] zostaje podświetlona: ±16 %
• kontrolka [×2] gaśnie: ±8 %

3 Podczas obrotów talerza

Przesunąć suwak [PITCH ADJ].

• Wysokość dźwięku może być regulowana w zakresie od ok. –8 % do +8 % lub od ok. –16 % do +16 %, w zależności od dokonanego wyboru.
• Liczby przedstawiają przybliżone wartości procentowe regulacji.

Przycisk wyboru zakresu wysokości dźwięku Niebieski wskaźnik LED Regulacja prędkości obrotowej Przycisk RESET +8 PITCH ADJ

Aby przywrócić znamionową prędkość obrotową

Nacisnąć [RESET].

Niebieska kontrolka LED wskaźnika zostaje podświetlona i wysokość dźwięku niezwłocznie powraca do ustalonej wartości, niezależnie od położenia suwaka [PITCH ADJ].

(33-1/3, 45 lub 78 obr/min)

Aby zmierzyć prędkość obrotową

Cztery rzędy lusterek stroboskopowych na obwodzie talerza mogą pomóc w pomiarze prędkości obrotowej.

Lusterka

stroboskopowe

a b c d

①Zmiana prędkości obrotowej o +6,4 % w pozycji nieruchomoj
⑥Zmiana prędkości obrotowej o +3,3 % w pozycji nieruchomoj
©Normalna prędkość talerza obrotowego (33-1/3, 45 lub 78 obr/min) w pozycji nieruchomoj
@Zmiana wysokości dźwięku o -3,3 % w pozycji nieruchomoj

Uwaga

Lusterka stroboskopowe są podświetlone światłem stroboskopowym (niebieska dioda LED), co umożliwia synchronizację z precyzyjną częstotliwością sterowania cyfrowego.

Zawsze korzystać z niebieskiej kontrolki LED w celu pomiaru wysokości dźwięku.

Oświetlenie stroboskopowe • +6.4 • 3.3 • 0 % • -3.3

Konserwacja

Konserwacja podzespołów urządzenia

Starannie usuwaj kurz z igły i płyty.

• Zdjąć oprawkę wkładki wraz z wkładką i oczyścić igłę przy pomocy miękkiej szczotki. Czyść od podstawy do wierzchołka igły.
• Używać środków do czyszczenia płyt, aby utrzymywać je w czystości.

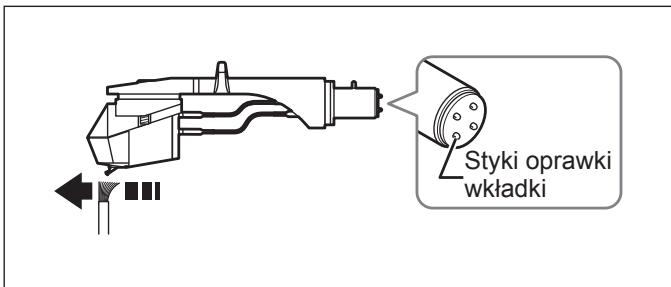

Styki oprawki wkładki

Od czasu do czasu czyścić styki oprawki wkładki.

Przetrzeć styki oprawki wkładki powłoki miękką szmatką i przymocować oprawkę wkładki do ramienia tonowego.

Zmniejszyć głośność lub wyłączyć wzmacniacz przed montażem lub demontażem oprawki wkładki.

Jeśli oprawka wkładki jest przesuwana przy nastawionej dużej sile głosu, może dojść do uszkodzenia głośników.

Czyszczenie pokrywy przeciwkurzowej

Przetrzeć pokrywę i obudowę urządzenia miękką szmatką.

W przypadku silnego zabrudzenia, użyć wyciśniętej mokrej ściereczki, aby go usunąć, następnie przetrzeć ją miękką szmatką.

• Nie używać rozpuszczalników, w tym benzyny, rozcieńczalnika, alkoholu, detergentów kuchennych, zmywaczy chemicznych etc. Może to skutkować deformacją obudowy zewnętrznej obudowy i schodzeniem powłok wykończeniowych.
• Nie wycierać pokrywy chroniącej przed kurzem podczas odtwarzania płyty. Może to skutkować generowaniem elektryczności statycznej. Zjawisko to może być przyczyną przyciągania ramienia tonowego w kierunku pokrywy przeciwkurzowej.

■ Przenoszenie urządzenia

Umieścić urządzenie w opakowaniu, w którym zostało dostarczone.

W przypadku braku opakowania, wykonać następujące czynności:

• Zdjąć talerz obrotowy i matę talerza i starannie je zapakować.
• Zdjąć oprawkę wkładki oraz ciężarek przeciwwagi z ramienia tonowego i starannie je owinąć.
• Unieruchomić ramię tonowe przy pomocy obejmy i owinąć je taśmą w tym położeniu.
• Starannie owinąć urządzenie główne w koc lub papier.

Symbol WEEE

Utylizacja produktu poza krajami UE

Ten symbol jest ważny tylko w obrębie krajów UE.

Skontaktować się z lokalną jednostką samorządową lub sprzedawcą w celu ustalenia właściwego sposobu utylizacji.

Usuwanie usterek

Rozwiązywanie problemów Przed wezwaniem serwisu, przeprowadzić poniższe kontrole. W przypadku wątpliwości co do niektórych punktów kontrolnych lub jeśli działania zaradcze podane w tabeli nie pozwalają na rozwiązanie problemu, należy skontaktować się ze sprzedawcą urządzenia.

Brak zasilania.

- Czy kabel sieciowy jest podłączony? Podłączyć dokładnie przewód zasilający. (⇒ 14)

Jest zasilanie, lecz nie słychać dźwięku. Niski poziom dźwięku.

- Czy połączenia do złączy PHONO wzmacniacza/odbiornika zostały wykonane poprawne? Podłączyć kable PHONO do złączy PHONO wzmacniacza. (⇒ 14)

Kanały lewy i prawy są zamienione.

• Czy wtyki stereofonicznego kabla gramofonowego, łączącego urządzenie ze wzmacniaczem lub odbiornikiem są zamienione miejscami? Dokładnie sprawdzić wszystkie połączenia. (⇒ 14)
• Czy połączenia przewodów oprawki wkładki ze stykami zaciskowymi wkładki są prawidłowe? Dokładnie sprawdzić wszystkie połączenia. (⇒ 11)

Podczas odtwarzania słychać niski przydźwięk.

• Czy inne urządzenia lub ich kable sieciowe znajdują się blisko stereofonicznego kabla połączeniowego gramofonu?
  Odsunąć inne urządzenia i ich kable sieciowe od gramofonu.
• Czy jest podłączony przewód uziemienia? Upewnić się, że kabel sieciowy jest poprawnie podłączony. (⇒ 14)

Światło stroboskopowe lub niebieski wskaźnik miga.

Wykonać poniższe czynności podczas pulsowania światła stroboskopowego lub niebieskiego wskaźnika. Objawy mogą ustąpić.

① Nacisnąć [ON/OFF] aby WYŁ.
② Wyciągnąć wtyczkę z gniazda, odczekać trzy sekundy, a następnie ponownie włożyć wtyczkę.
③ Nacisnąć [ON/OFF], aby WŁ i nacisnąć [START-STOP], aby obrócić talerz gramofonu.

- Jeśli światło stroboskopowe lub niebieski wskaźnik ponownie zacznie migać, sprawdzić, które z nich miga i skontaktować się z przedstawicielem serwisu.

Aktualizacja firmware urządzenia

Aby poprawić działanie lub dodać nowe funkcje, oprogramowanie firmware tego urządzenia jest aktualizowane w miarę potrzeb.

Przed aktualizacją

• Z witryny pomocy technicznej, należy pobrać firmware do aktualizacji wersji i skopiować je na pamięć typu USB używaną do aktualizacji wersji.
• Na tej stronie zamieszczono informacje jak utworzyć pamięć USB potrzebną do aktualizacji wersji. www.technics.com/support/firmware/

1 Ustawić [ON/OFF] w pozycji OFF i zdjąć talerz obrotowy urządzenia. (⇒ 13)
2 Podłączyć pamięć typu USB do portu UPDATE aktualizacji wersji firmware urządzenia. UPDATE

3 Ustawić [ON/OFF] w pozycji ON.

- Po rozpoczęciu aktualizacji zostają podświetlane od lewej do prawej.

Kontrolki procesu aktualizacji SERVICE ONLY

4 Sprawdzić, czy wszystkie cztery kontrolki aktualizacji zostały podświetlone, a następnie ustawić [ON/OFF] w położeniu OFF.

- Aktualizacja oprogramowania firmware trwa około 120 sekund.

5 Wyciągnąć pamięć USB z portu.

Uwaga

• Nie naciskać [START-STOP] po zdjęciu talerza.
• Stosować pamięć typu USB ze standardem formatu plików FAT16 lub FAT32.
• Do portu UPDATE tego urządzenia nie należy podłączać żadnych innych urządzeń z wyjściem USB niż pamięć masowa typu USB w celu aktualizacji firmware gramofonu.
• Żadne urządzenie z wyjściem USB nie może być ładowane z portu UPDATE tego produktu.
• Jeśli po podłączeniu pamięci USB i ustawieniu przełącznika [ON/OFF] na ON, lampy aktualizacji nie zapalają się w ciągu 15 sekund albo migają, zobacz następującą stronę internetową. www.technics.com/support/firmware/

Dane techniczne

Ogólne
Zasilanie	110 - 240 VAC, 50/60 Hz
Pobór mocy	14 W (Włączone zasilanie)0,2 W (Zasilanie wyłączone)
Wymiary(szer. × wys. × gł.)	453 x 173 x 372 mm
Cieżar	Około 18,0 kg
Sekcja talerza obrotowego
Typ	Gramofon z napędem bezpośrednim (instrukcja)
Rodzaj napędu	Napęd bezpośredni
Silnik	Bezszczotkowy silnik na prąd stały
Talerz obrotowy	Mosiądz i aluminium połączone poprzez odlewanie ciśnieniowe Średnica: 332 mmCieżar: Około 3,6 kg (w tym arkusz gumy)
Prędkości obrotowe	33-1/3, 45 i 78 obr/min
Zmienny zakres wysokości dźwięku	±8 % i ±16 %
Rozruchowymoment obrotowy	3,3 kg-cm
Charakterystykarozruchu	0,7 s od spoczynku do 33-1/3 obr/min
Układ hamowania	Hamulec elektroniczny
Kołysanie i drżenie dźwięku	0,025 % W.R.M.S. (JIS C5521)
Zakłócenia od napędu	78 dB (IEC 98A ważone)

Sekcja ramienia tonowego
Typ	Typu wyważanego statycznie
Efektywna długość	230 mm
Nawis	15 mm
Kąt błędu prowadzenia	W zakresie 2° 32' (na zewnętrznym rowku płyty 30 cm (12"))W zakresie 0° 32' (na wewnętrznym rowku płyty 30 cm (12"))
Kąt przesunięcia	22°
Zakres regulacji wysokości ramienia	0 - 6 mm
Zakres regulacji siły nacisku igły	0 - 4 g (bezpośredni odczyt)
Waga oprawki wkładki	Około 7,6 g
Zakres dopuszczalnego ciężaru wkładki	(Bez ciężarka pomocniczego)5,6 - 12,0 g14,3 - 20,7 g (z uwzględnieniem główki)(Z małym ciężarkiem pomocniczym)10,0 - 16,4 g18,7 - 25,1 g (z uwzględnieniem główki)(Z dużym ciężarkiem pomocniczym)14,3 - 19,8 g23,0 - 28,5 g (z uwzględnieniem główki)
Ucho zacisku oprawki wkładki	1,2 mm φ 4-pinowe ucho zaciskowe

Producent zastrzega sobie możliwość wprowadzenia zmian bez uprzedzenia.

Úvod
