MANUALE UTENTE SL-1200GEG PANASONIC

Istruzioni per l'uso

Giradischi ad azionamento diretto

Grazie per avere acquistato questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare questo prodotto e conservare il presente manuale per uso futuro.

- Note sulle descrizioni contenute in queste istruzioni per l'uso

- Le pagine da consultare sono indicate con “(⇒ 00)”.

- Le illustrazioni presenti nel manuale possono differire dal vostro apparecchio.

Caratteristiche

L'azionamento diretto del coreless elimina l'effetto cogging e permette una rotazione regolare

• La costruzione a doppio rotore riduce il livello di vibrazioni durante la rotazione, pur mantenendo una coppia elevata.
• La tecnologia di controllo motore ad alta precisione commuta il tipo di azionamento in base allo stato di funzionamento del motore. Questa tecnologia combina una coppia elevata con elevata stabilità.

Il braccio con cuscinetti ad alta precisione raggiunge un'elevata sensibilità di movimento iniziale

• L'asta braccio è realizzata in magnesio, il quale fornisce elevata rigidità.
• L'impiego della tradizionale struttura con sospensione cardanica Technics e cuscinetti ad alta precisione fa raggiungere un'alta sensibilità di movimento iniziale.

Giradischi a tre strati che garantisce una stabilità rotazionale regolare

• Il giradischi ha una struttura a tre strati con un piatto in ottone e alluminio pressofuso rigidamente combinato, e una gomma che ne copre la superficie posteriore per eliminare risonanze inutili. Con questa costruzione, si raggiungono elevata rigidità e smorzamento delle vibrazioni.
• L'uso di un giradischi pesante genera una grande massa inerziale. Offre stabilità rotazionale regolare.

Struttura a quattro strati e isolatori su realizzati con design anti-vibrazioni

• Il pannello superiore di alluminio puro è stato aggiunto alla struttura a tre strati di alluminio pressofuso, BMC e gomma pesante. Questa struttura a quattro strati unisce un'elevata rigidità con una finitura di alta qualità e fatto.
• Gli isolatori impiegano una gomma speciale in silicone per assicurare un elevato smorzamento delle vibrazioni e affidabilità a lungo termine. Smorzano completamente le vibrazioni esterne ed eliminano il ronzio.

Terminali di alta qualità

• L'uso di ottone lavorato e terminali placcati in oro evita che la qualità del suono si riduca.
• All'interno dell'involucro, la struttura di schermatura metallica è utilizzata per ridurre gli effetti del rumore esterno.

Velocità del giradischi ad alta precisione mantenuta grazie al controllo del tono

• Il metodo di controllo digitale è adottato per ottenere il controllo del tono costante.
• Viene fornito un pulsante di selezione intervallo variabile del tono (×2). Il controllo del tono con intervallo fino a ±16% è possibile.

Sommario

- Prima dell'uso

Precauzioni per la sicurezza 6

Accessori....9

Nomi dei componenti.... 10

- Per iniziare

Montaggio del giradischi.... 11

• Collegamento della cartuccia.... 11
• Montaggio del giradischi 13
• Montaggio del tappetino del piatto 13
• Montaggio della conchiglia portatestina.... 13
• Montaggio del contrappeso .... 13

Collegamenti e installazione.... 14

• Collegamento a un amplificatore o componente integrato .... 14
• Installazione .... 15
• Montare il coperchio antipolvere .... 15

Regolazione 16

• Bilanciamento orizzontale 16
• Pressione della puntina.... 16
• Anti-skating.... 17
• Altezza del braccio giradischi.... 18
• Altezza dell'alzabraccio .... 19
• Regolazione della velocità di avvio/arresto del piatto ... 19

- In riproduzione

Lettura dei dischi....20

Controllo del tono (regolazione fine del tono) ...... 22

- Manutenzione

Manutenzione....23

Guida alla risoluzione dei problemi 24

Aggiornamento del firmware 24

Dati tecnici....25

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  -Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
  -Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
  -Utilizzare solo gli accessori consigliati.
  -Non rimuovere le coperture.
  -Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
  -Non introdurre oggetti metallici all'interno di questa unità.
  -Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  -Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
  -Inserire fino in fondo la spina del cavo di alimentazione nella presa.
  -Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  -Non maneggiare la spina con le mani bagnate.
  -Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
  -Non utilizzare una spina o una presa di rete danneggiate.

- La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

- Assicurarsi che il perno della messa a terra sul cavo di alimentazione sia collegato saldamente per evitare scosse elettriche.

-Un componente con costruzione di CLASSE I deve essere collegato ad una presa elettrica dotata di messa a terra di protezione.

AVVERTENZA

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima tropicale.
• Non posizionare oggetti sull'unità. L'unità si surriscalda mentre è accesa.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  -Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
  -Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
  -Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
• Assicurarsi che la posizione di collocamento sia robusta abbastanza da reggere il peso dell'unità (⇒ 25).
• Non sollevare o trasportare questa unità tenendola per una manopola. Questo potrebbe causare la caduta dell'unità e conseguenti lesioni personali o malfunzionamento dell'unità.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

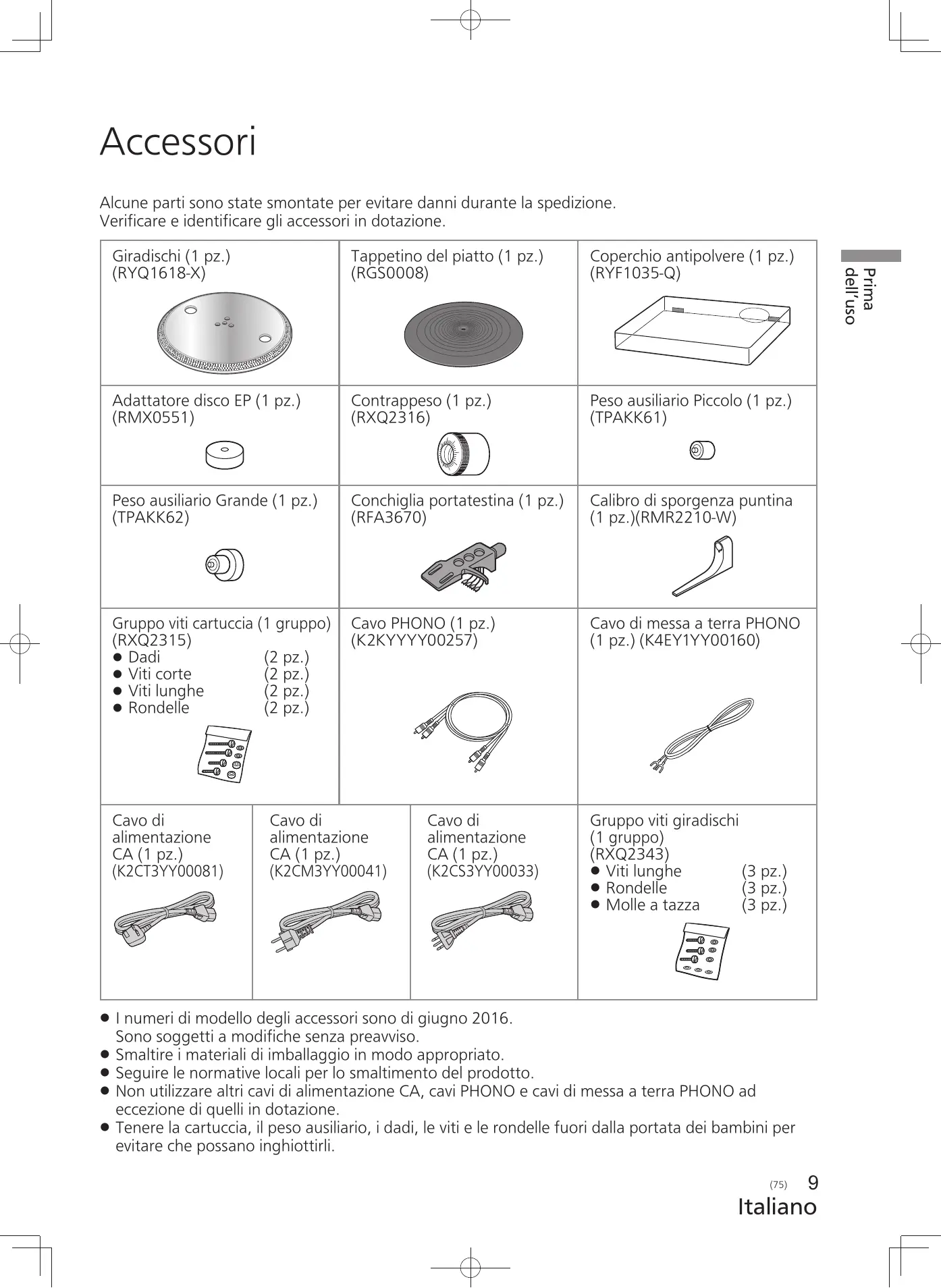

Accessori

Alcune parti sono state smontate per evitare danni durante la spedizione.

Verificare e identificare gli accessori in dotazione.

Giradischi (1 pz.)(RYQ1618-X)		Tappetino del piatto (1 pz.)(RGS0008)		Coperchio antipolvere (1 pz.)(RYF1035-Q)
Adattatore disco EP (1 pz.)(RMX0551)		Contrappeso (1 pz.)(RXQ2316)		Peso ausiliario Piccolo (1 pz.)(TPAKK61)
Peso ausiliario Grande (1 pz.)(TPAKK62)		Conchiglia portatestina (1 pz.)(RFA3670)		Calibro di sporgenza puntina(1 pz.)(RMR2210-W)
Gruppo viti cartuccia (1 gruppo)(RXQ2315)● Dadi (2 pz.)● Viti corte (2 pz.)● Viti lunghe (2 pz.)● Rondelle (2 pz.)		Cavo PHONO (1 pz.)(K2KYYYY00257)		Cavo di messa a terra PHONO(1 pz.) (K4EY1YY00160)
Cavo dialimentazioneCA (1 pz.)(K2CT3YY00081)	Cavo dialimentazioneCA (1 pz.)(K2CM3YY00041)		Cavo dialimentazioneCA (1 pz.)(K2CS3YY00033)	Gruppo viti giradischi(1 gruppo)(RXQ2343)● Viti lunghe (3 pz.)● Rondelle (3 pz.)● Molle a tazza (3 pz.)

• I numeri di modello degli accessori sono di giugno 2016.
  Sono soggetti a modifiche senza preavviso.
• Smaltire i materiali di imballaggio in modo appropriato.
• Seguire le normative locali per lo smaltimento del prodotto.
• Non utilizzare altri cavi di alimentazione CA, cavi PHONO e cavi di messa a terra PHONO ad eccezione di quelli in dotazione.
• Tenere la cartuccia, il peso ausiliario, i dadi, le viti e le rondelle fuori dalla portata dei bambini per evitare che possano inghiottirli.

Nomi dei componenti

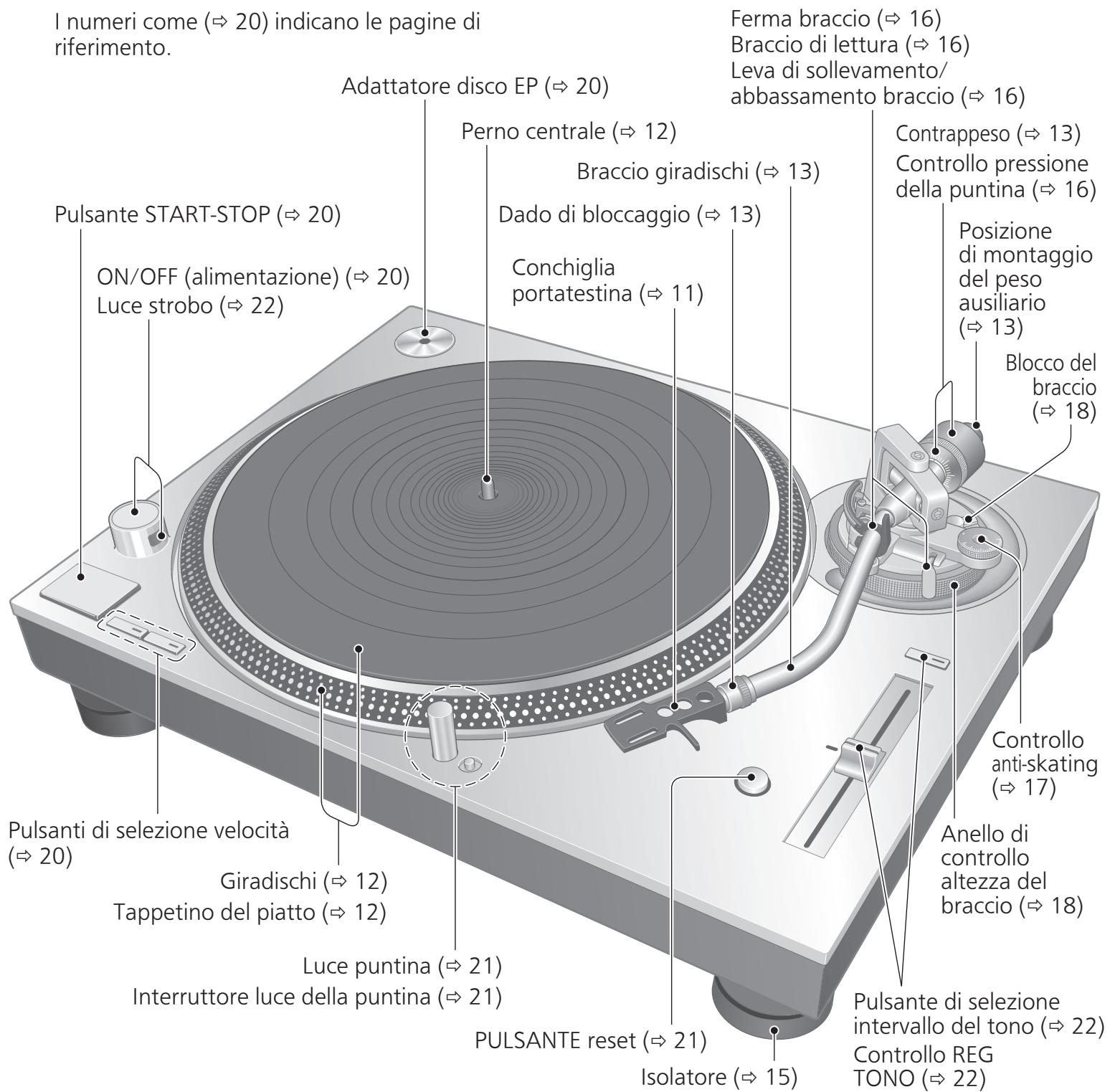

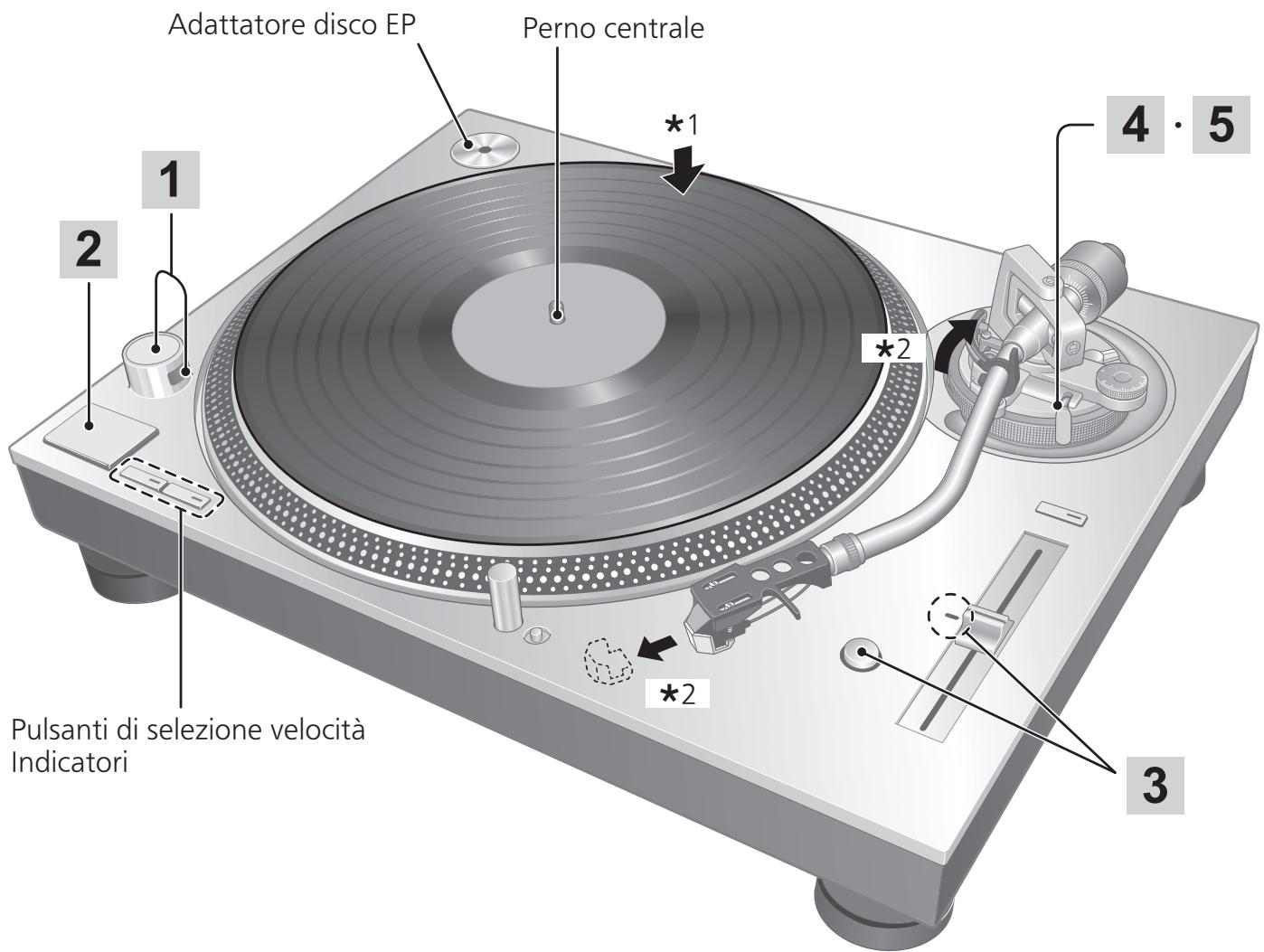

I numeri come (⇒ 20) indicano le pagine di riferimento. Adattatore disco EP (⇒ 20) Pulsante START-STOP (⇒ 20) ON/OFF (alimentazione) (⇒ 20) Luce strobo (⇒ 22) Perno centrale (⇒ 12) Braccio giradischi (⇒ 13) Dado di bloccaggio (⇒ 13) Conchiglia portatestina (⇒ 11) Ferma braccio (⇒ 16) Braccio di lettura (⇒ 16) Leva di sollevamento/ abbassamento braccio (⇒ 16) Contrappeso (⇒ 13) Controllo pressione della puntina (⇒ 16) Posizione di montaggio del peso ausiliario (⇒ 13) Blocco del braccio (⇒ 18) Controllo anti-skating (⇒ 17) Anello di controllo altezza del braccio (⇒ 18) Pulsante di selezione intervallo del tono (⇒ 22) Controllo REG TONO (⇒ 22) Pulsanti di selezione velocità (⇒ 20) Giradischi (⇒ 12) Tappetino del piatto (⇒ 12) Luce puntina (⇒ 21) Interruttore luce della puntina (⇒ 21) PULSANTE reset (⇒ 21) Isolatore (⇒ 15)

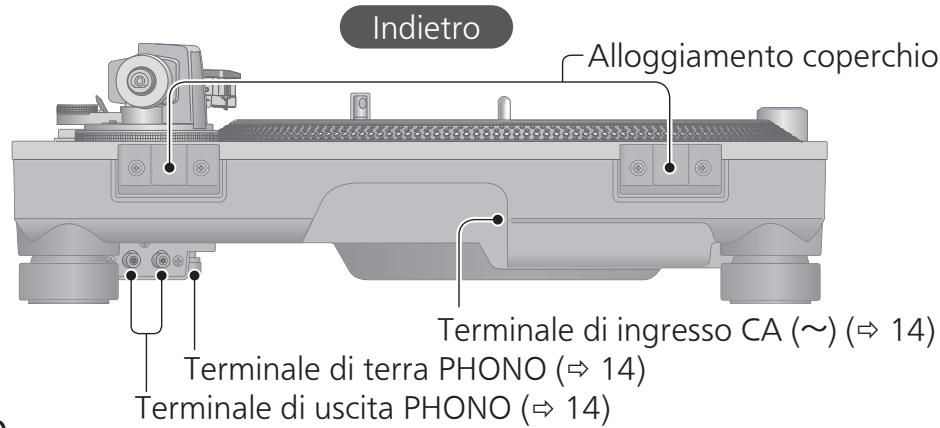

Indietro Alloggiamento coperchio Terminale di ingresso CA (~) (⇒ 14) Terminale di terra PHONO (⇒ 14) Terminale di uscita PHONO (⇒ 14)

Montaggio del giradischi

Collegamento della cartuccia

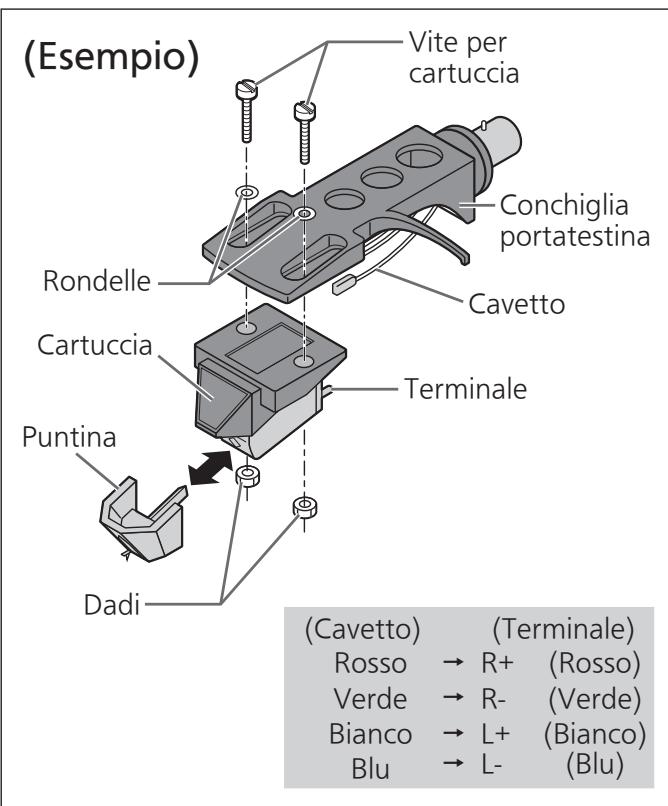

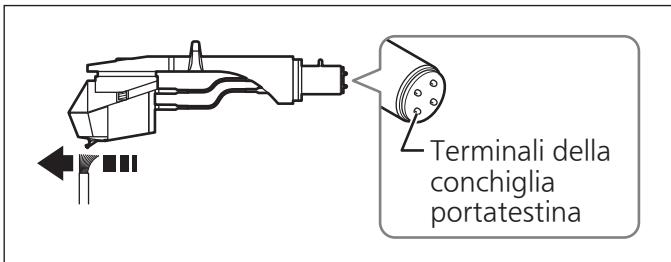

1 Fissare una cartuccia (comprata al supermercato) provvisoriamente.

Seguire le istruzioni della cartuccia per montarla correttamente alla conchiglia portatestina, quindi serrare le viti.

• Se le viti di fissaggio sono comprese nella cartuccia, utilizzarle.
• Quando si riproducono dischi SP, utilizzare una cartuccia per dischi SP.
• Utilizzare un mini cacciavite piatto (4 mm) disponibile in commercio.

(Esempio) Vite per cartuccia Conchiglia portatestina Cavetto Rondelle Cartuccia Puntina Terminale Dadi (Cavetto) (Terminale) Rosso → R+ (Rosso) Verde → R- (Verde) Bianco → L+ (Bianco) Blu → L- (Blu)

2 Regolare la sporgenza.

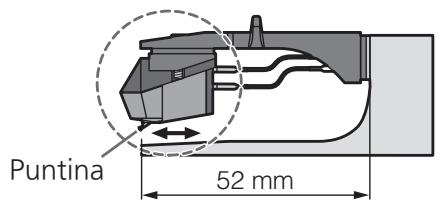

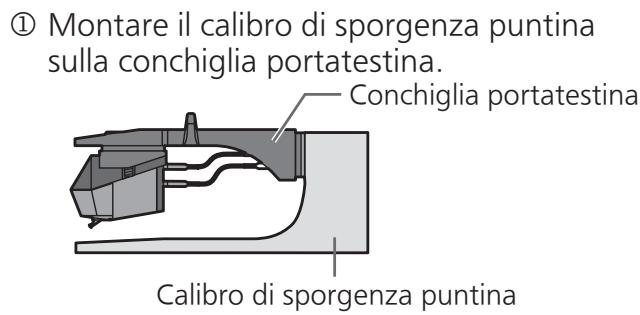

Utilizzare il calibro di sporgenza puntina in dotazione.

② Spostare la cartuccia per allineare la puntina con l'estremità del calibro.

Puntina 52 mm

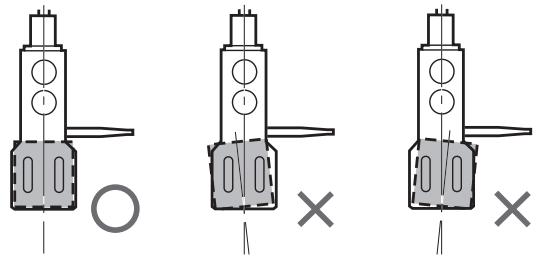

• La cartuccia deve essere parallela sul portatestina se vista dall'alto e di lato (la figura è vista dall'alto).

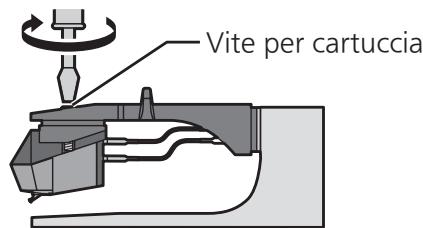

③ Serrare la vite per cartuccia.

• Fare attenzione affinché la cartuccia non esca.


Vite per cartuccia

La sporgenza può essere regolata in modo ottimale.

Montaggio del giradischi (continua)

Alcune parti sono state smontate per evitare danni durante la spedizione.

Montare il giradischi nell'ordine seguente.

Attenzione

Non collegare il cavo di alimentazione CA finché non si è completato il montaggio.

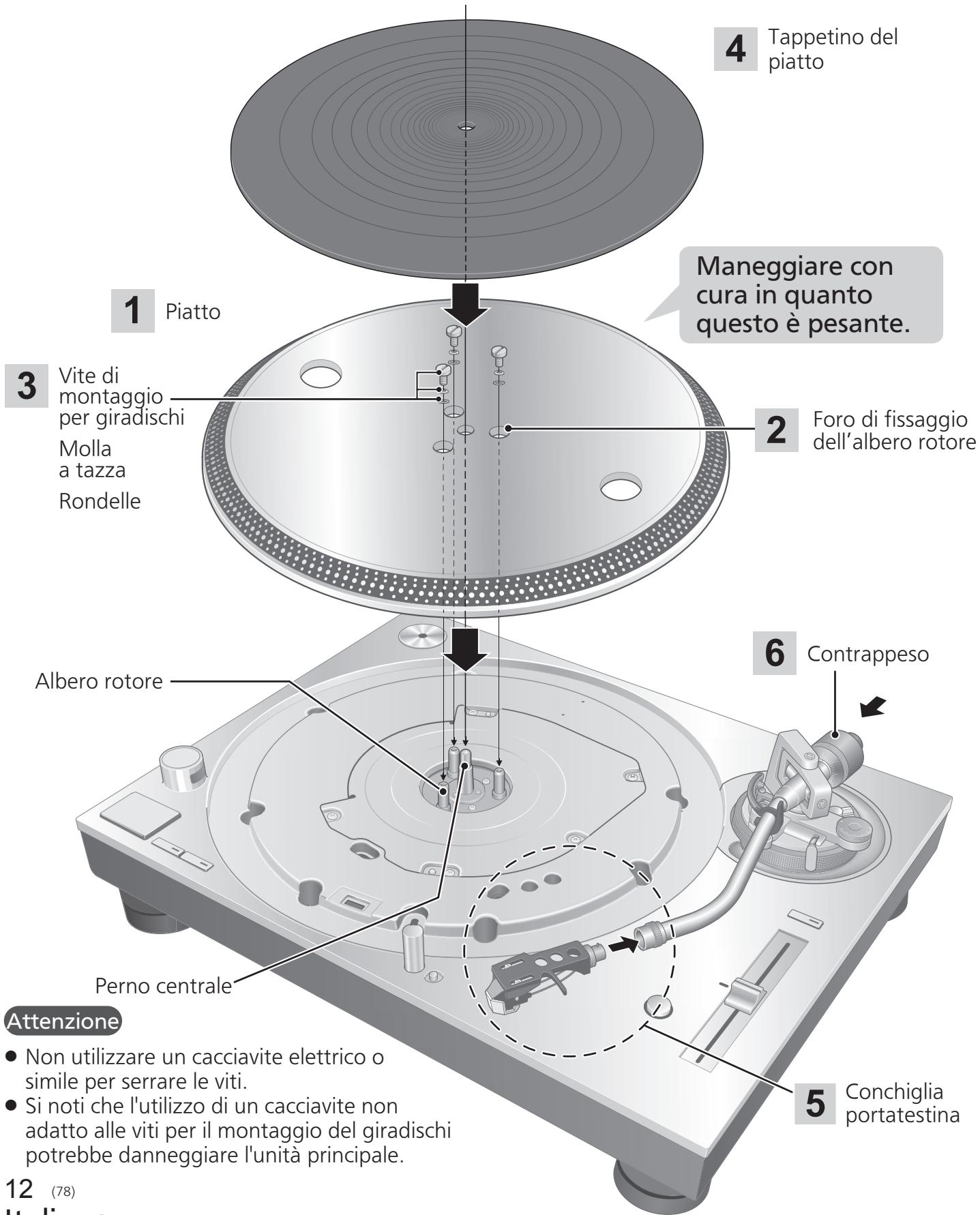

4 Tappetino del piatto 1 Piatto Maneggiare con cura in quanto questo è pesante. 2 Foro di fissaggio dell'albero rotore 3 Vite di montaggio per giradischi Molla a tazza Rondelle 6 Contrappeso Albero rotore Perno centrale Attenzione • Non utilizzare un cacciavite elettrico o simile per serrare le viti. • Si noti che l'utilizzo di un cacciavite non adatto alle viti per il montaggio del giradischi potrebbe danneggiare l'unità principale. 5 Conchiglia portatestina 12 (78) Italiano

Montaggio del giradischi

1 Inserire il perno centrale nel foro centrale del giradischi.

Attenzione

• Fare attenzione quando si maneggia il giradischi in quanto è pesante.
• Eliminare impronte digitali o sporco con un panno morbido.

2 Abbassare lentamente il giradischi mentre si allineano i fori di fissaggio dell'albero rotore (tre posizioni) con gli alberi rotori.

- Ruotare il giradischi in entrambe le direzioni per allineare i fori con gli alberi rotori.

Attenzione

- Se gli alberi rotori non sono allineati, un divario rimane tra il piatto girevole e l'unità principale e non è possibile montare il giradischi in modo corretto. Non forzare il giradischi verso il basso.

3 Fissare le rondelle, le molle a tazza e viti per il giradischi ai fori di fissaggio dell'albero rotore, quindi serrare le viti di fissaggio in modo sicuro.

• Quando si serrano le viti, fare in modo che le teste delle viti sporgano dalla superficie superiore del giradischi.
• Šerrare le tre viti in modo uniforme.

■ Per rimuovere il giradischi

① Allentare le viti di montaggio per giradischi e rimuoverle.
-Conservare le viti, le molle a tazza e le rondelle attentamente.
② Reggere il giradischi con entrambe le mani e tirare lentamente verso l'alto.

Montaggio del tappetino del piatto

4 Appoggiare il tappetino sul piatto girevole.

Montaggio della conchiglia portatestina

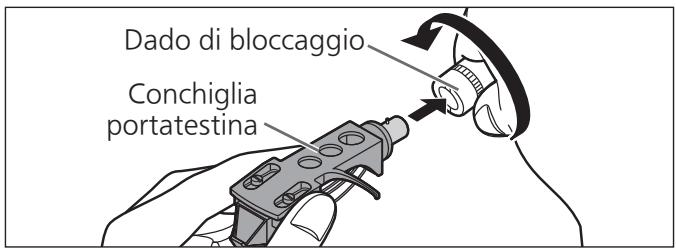

5 Montare la conchiglia portatestina con la cartuccia nel braccio. Mantenere la conchiglia portatestina orizzontale e serrare il dado di bloccaggio.

- Fare attenzione a non toccare la puntina.

Dado di bloccaggio Conchiglia portatestina

Montaggio del contrappeso

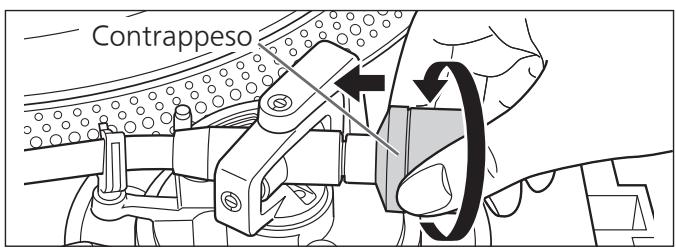

6 Montare il contrappeso sulla parte posteriore del braccio del giradischi.

Contrappeso

Peso ausiliario

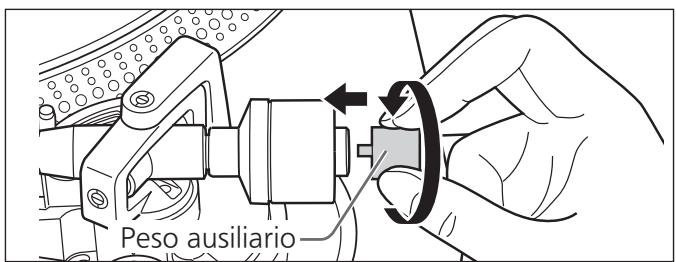

- Attaccare il peso ausiliario incluso alla parte posteriore del braccio secondo il peso della cartuccia. Per le gamme di peso regolabili della cartuccia, fare riferimento a "Intervallo di peso della cartuccia applicabile". (⇒25)

Nota

- L'interno del contrappeso è unto.

Collegamenti e installazione

• Spegnere tutte le unità e scollegare il cavo di alimentazione CA dalla presa prima di effettuare i collegamenti.
• Ricollegare il cavo di alimentazione CA solo dopo aver completato tutti gli altri collegamenti.
• Assicurarsi di collegare il cavo di messa a terra PHONO. In caso contrario potrebbe sentirsi un ronzio.
• Leggere anche il manuale di istruzioni del dispositivo collegato.

1 Collegare i cavi PHONO e il cavo di messa a terra PHONO ai terminali PHONO degli apparecchi collegati.

- Se l'amplificatore collegato non ha i terminali PHONO, non è possibile ottenere un volume o una qualità del suono adeguati.

2 Collegare il cavo di alimentazione CA.

- Controllare la potenza in watt della presa CA sull'apparecchio collegato prima di utilizzarlo per questa unità. (Questa unità consuma 14 W).

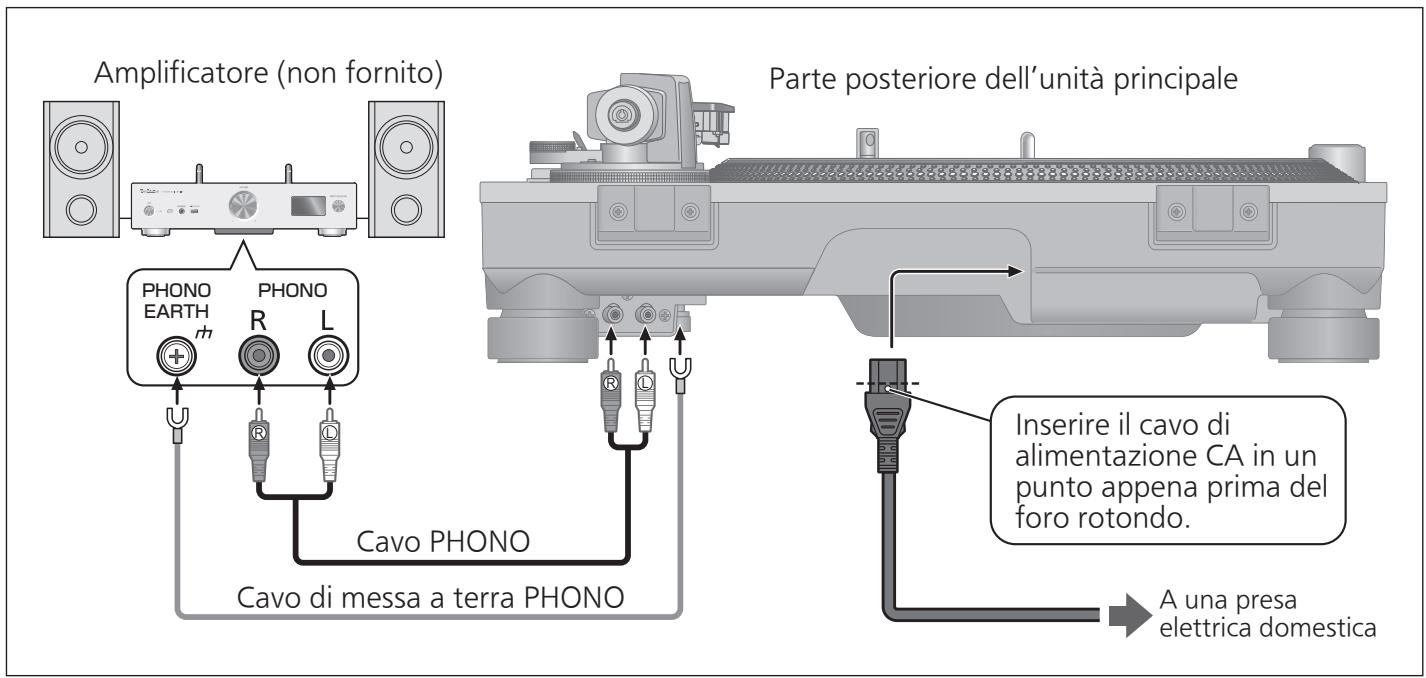

Collegamento a un amplificatore o componente integrato

Amplificatore (non fornito) PHONO EARTH PHONO R L Cavo PHONO Cavo di messa a terra PHONO Parte posteriore dell'unità principale Inserire il cavo di alimentazione CA in un punto appena prima del foro rotondo. A una presa elettrica domestica

Nota

- L'interruttore di funzionamento non distacca l'intera unità dalla rete, anche se in posizione "OFF". Rimuovere la spina principale dalla presa elettrica se non si intende utilizzare l'unità per un lungo periodo di tempo. Posizionare l'unità in modo che la spina possa essere rimossa facilmente.

Installazione

Installare l'unità su una superficie orizzontale protetta dalle vibrazioni.

Allontanare quanto più possibile l'unità dai diffusori.

■ Regolare l'altezza per posizionare l'unità in orizzontale

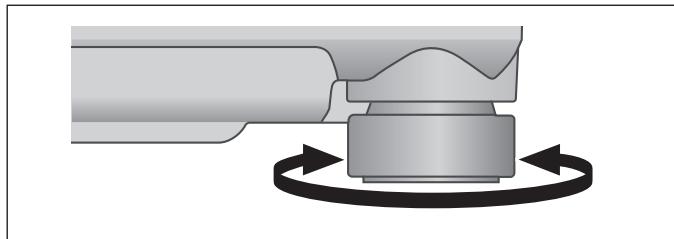

Sollevare l'unità principale per ruotare gli isolatori e regolare l'altezza.

• In senso orario: Riduce l'altezza.
• In senso antiorario: Aumenta l'altezza.

Attenzione

- Non ruotare eccessivamente gli isolatori. Ciò potrebbe causare un loro distaccamento o danneggiamento.

Montare il coperchio antipolvere

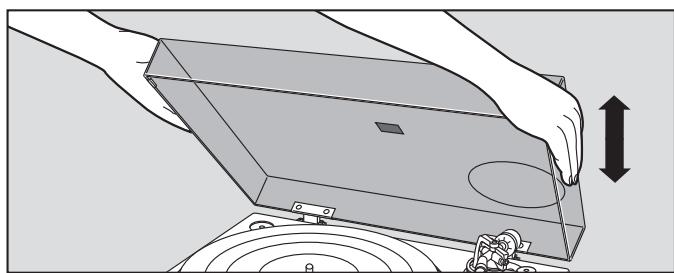

1 Reggere il coperchio antipolvere con entrambe le mani e inserirlo nel relativo spazio di montaggio (⇒ 10) sul lettore.

- Per rimuovere il coperchio antipolvere, tenerlo aperto e sollevarlo.

- Riportare il braccio del giradischi sul braccio di lettura e fissarlo con il ferma braccio prima di fissare o rimuovere il coperchio antipolvere.

■ Note per l'installazione

• Prima di spostare l'unità, rimuovere tutti i dispositivi collegati e spegnere l'alimentazione.
• Assicurarsi che l'unità non sia esposta alla luce diretta del sole, alla polvere, all'umidità o al calore di un calorifero.
• L'unità potrebbe captare interferenze dalla radio se presenti nelle vicinanze. Tenere l'unità quanto più lontano possibile da una radio.
• Non installare l'unità su una fonte di calore.
• Evitare luoghi con grandi variazioni di temperatura.
• Evitare luoghi con frequente formazione di condensa.
• Evitare luoghi instabili.
• Non posizionare oggetti sull'unità.
• Non installare l'unità in uno spazio ristretto, come una libreria.
• Installare l'unità in una posizione ben lontana da pareti o altri dispositivi per assicurare una dispersione del calore efficace dall'interno dell'unità.
• Assicurarsi che il materiale del luogo di installazione sia sufficientemente forte da sopportare il peso dell'unità.
• Notare che l'unità può essere danneggiata dal fumo di sigaretta o dall'umidità di un umidificatore ad ultrasuoni.

Condensa

Pensare di prendere una bottiglia fredda dal frigorifero. Se la si lascia in una stanza per un po', delle gocce di rugiada si formeranno sulla superficie della bottiglia. Questo fenomeno è chiamato "condensa".

• Condizioni che causano la formazione di condensa
  ◇ Rapida variazione di temperatura (causata spostando da un luogo caldo ad un luogo freddo o viceversa, rapido raffreddamento o riscaldamento, o esposizione diretta ad aria fredda)
  ◇ Elevata umidità in una stanza con tanto vapore, ecc.
  ◇ Stagione piovosa
• La condensa può danneggiare l'unità. Se ciò si verifica, spegnere l'unità e lasciarla finché non si adatta alla temperatura ambiente (circa da 2 a 3 ore).

Regolazione

Bilanciamento orizzontale

Preparazione

• Per prima cosa, rimuovere il coperchio antipolvere.
• Rimuovere la protezione della puntina facendo attenzione a non danneggiarla, quindi rilasciare il ferma braccio.

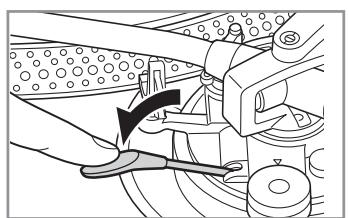

• Abbassare la leva di sollevamento/abbassamento braccio.
• Ruotare il controllo anti-skating su "0".

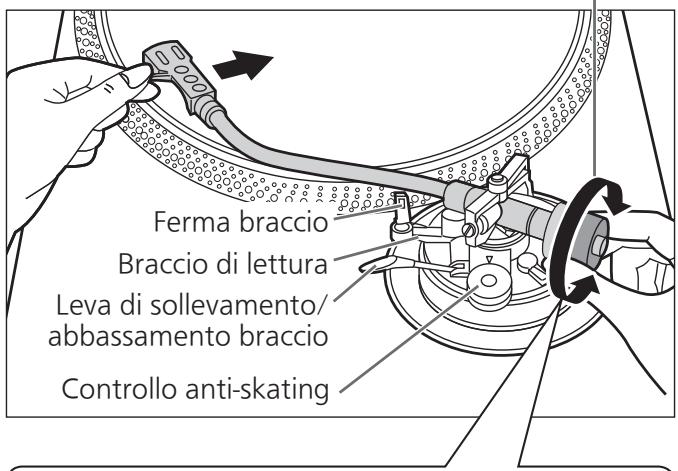

1 Liberare il braccio dal braccio di lettura e regolare il bilanciamento orizzontale ruotando il contrappeso.

Reggere il braccio e ruotare il contrappeso nella direzione della freccia per regolare il bilanciamento finché il braccio è approssimativamente orizzontale.

- Fare attenzione affinché la puntina non tocchi il piatto o l'unità principale.

Ferma braccio Braccio di lettura Leva di sollevamento/ abbassamento braccio Controllo anti-skating

Il braccio è parallelo al piatto.

Il contrappeso è troppo in avanti.

Il contrappeso è troppo indietro.

Pressione della puntina

Preparazione

• Per prima cosa, rimuovere il coperchio antipolvere.
• Riportare il braccio del giradischi sul braccio di lettura e fissarlo con il ferma braccio.

1 Ruotare il controllo pressione della testina fino a quando "0" si trova sulla linea centrale della parte posteriore del braccio.

- Facendo questo, tener fermo il contrappeso.

Controllo pressione della puntina

Tenere qui per ruotare

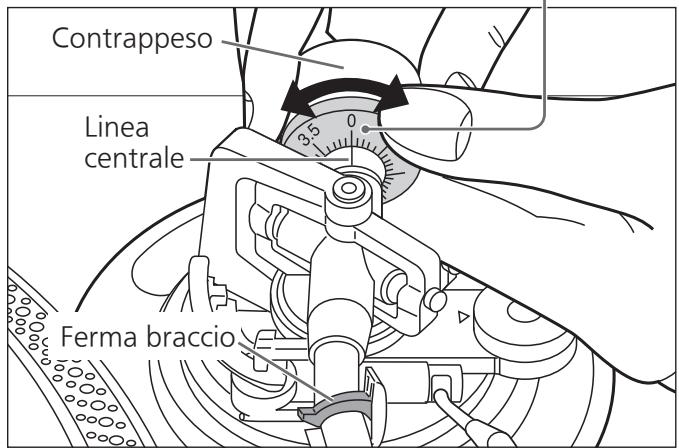

Contrappeso Linea centrale Ferma braccio

Nota

- Fare riferimento alla guida dell'utente per la pressione appropriata della puntina.

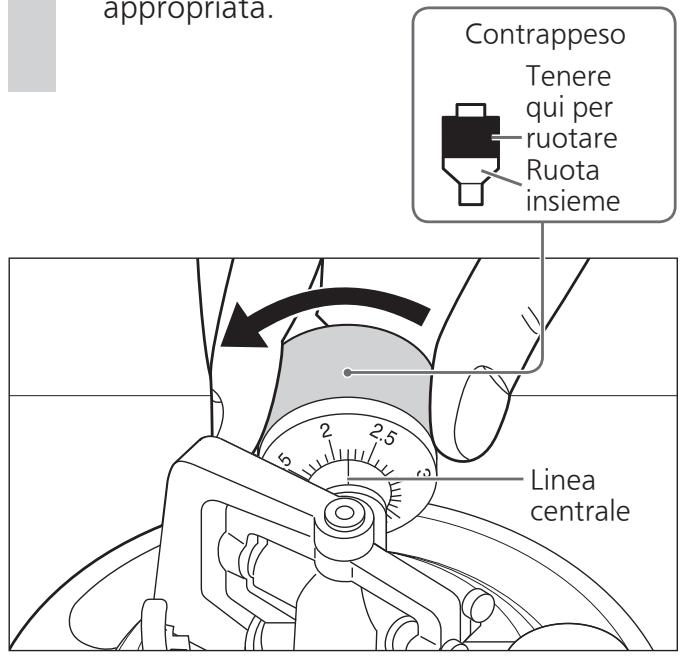

2 Girare il contrappeso per regolare la pressione della puntina appropriata per la cartuccia.

• Il controllo pressione della testina si attiva insieme al contrappeso.
• Ruotare fino a quando la linea centrale indica la pressione della puntina appropriata.

appropriata. Contrappeso Tenere qui per ruotare Ruota insieme Linea centrale

Anti-skating

1 Ruotare il controllo anti-skating per regolarlo allo stesso valore del controllo pressione della puntina.

- Per pressioni dello stilo di 3 g e superiori, regolare il controllo anti-skating su "3".

Regolazione (continua)

Altezza del braccio giradischi

Fare questa regolazione soltanto se resa necessaria dalla cartuccia usata.

Preparazione

- Posizionare un disco sul giradischi.

1 Rilasciare il blocca braccio.

Blocca braccio

(Rilasciato) LOCK (Bloccato)

2 Regolare l'altezza con l'anello di controllo altezza del braccio.

Regolare l'altezza del braccio fino a quando il braccio diventa parallelo al disco.

① Utilizzare la tabella qui sotto come riferimento per trovare il segno della posizione appropriato per l'altezza della cartuccia.

(Per la conchiglia portatestina in dotazione)

	Altezza cartuccia (H) in millimetri	Posizione di controllo dell'altezza
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

② Ruotare l'anello di controllo altezza del braccio per allineare il segno della posizione con la linea di riferimento. Da 0 a 6 mm sono segnati sulla manopola di comando altezza del braccio.

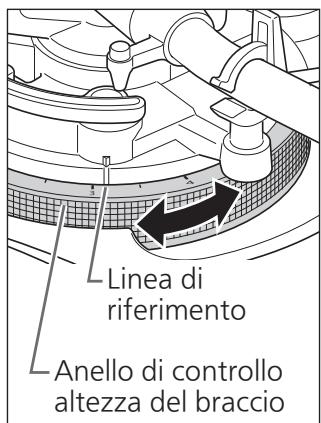

Linea di riferimento Anello di controllo altezza del braccio

3 Al termine della regolazione dell'altezza del braccio, bloccare il braccio ruotando la manopola di blocco braccio.

■ Quando non si conosce l'altezza della cartuccia (H),

Rimuovere la protezione della puntina facendo attenzione a non danneggiarla, quindi rilasciare il ferma braccio.

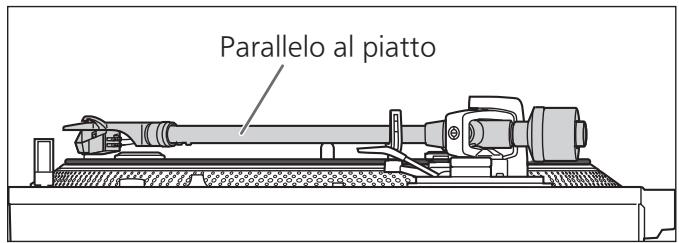

Abbassare la leva di sollevamento/abbassamento braccio, appoggiare la puntina su un disco e regolare il controllo dell'altezza fino a quando il braccio e il disco sono paralleli.

Parallelo al piatto

Attenzione

• Fare attenzione a non danneggiare la puntina.
• Non utilizzare il prodotto con il blocco del braccio rilasciato.

Altezza dell'alzabraccio

Effettuare una regolazione in base alla cartuccia, se necessario.

Preparazione

• Posizionare un disco sul giradischi.
• Rimuovere la protezione della puntina facendo attenzione a non danneggiarla, quindi rilasciare il ferma braccio.
• Alzare la leva di sollevamento/abbassamento braccio e spostare il braccio sopra il disco.

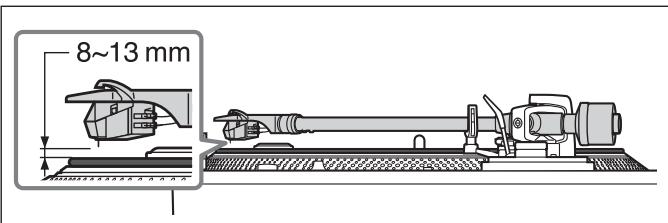

1 Controllare l'altezza leva dell'alzabraccio (distanza tra la puntina e la superficie del disco). Se è necessaria la regolazione, procedere al passo 2.

- L'altezza dell'alzabraccio è regolata in fabbrica da 8 a 13 mm.

8~13 mm

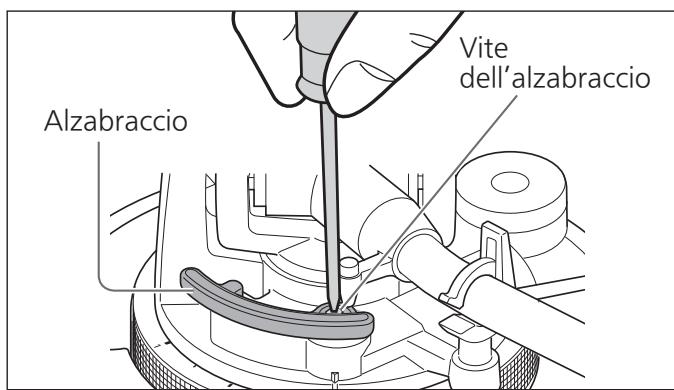

2 Riportare il braccio del giradischisul braccio di lettura e fissarlo conil ferma braccio. Ruotare la vite di regolazione.

• Ruotando la vite in senso orario si abbassa l'alzabraccio.
• Ruotando la vite in senso antiorario si abbassa l'alzabraccio.

Vite dell'alzabraccio Alzabraccio

Regolazione della velocità di avvio/arresto del piatto

È possibile scegliere la modalità manuale o la modalità automatica. (Impostazione di fabbrica: modalità automatica)

■ Modalità automatica

Si consiglia la modalità automatica in grado di massimizzare le prestazioni del prodotto. Regola automaticamente la "velocità di avvio" (descritta di seguito). (La velocità della coppia impostata non viene applicata.)

① Ruotare il selettore di modalità [A] utilizzando uno strumento come un cacciavite sottile.

■ Modalità manuale

Consente di regolare manualmente la "velocità di avvio".

① Ruotare il selettore di modalità [M] utilizzando uno strumento come un cacciavite sottile.

Velocità di avvio

È possibile regolare la velocità di avvio (il tempo per il giradischi di raggiungere la velocità costante) premendo [START-STOP] e il guadagno di coppia alla velocità costante.

① Regolare la manopola della coppia con un cacciavite piatto.
- Direzione H: Avvio veloce
- Direzione L: Avvio lento

Velocità di arresto

È possibile regolare la velocità di arresto premendo [START-STOP] fino a quando il giradischi si ferma.
(La regolazione è possibile sia in modalità automatica sia in modalità manuale.)
① Regolare la manopola di controllo della velocità di arresto con un cacciavite piatto.
- Direzione S: Arresto lento
- Direzione F: Arresto rapido

Manopola di controllo della velocità di arresto

Manopola di coppia

Selettore di modalità

• Utilizzare un mini cacciavite piatto (2,4 mm) disponibile in commercio per regolare la manopola di controllo della velocità di coppia/arresto.
• Non ruotare troppo la manopola usando una forza eccessiva.

Lettura dei dischi

Preparazione

*1 Posizionare un disco sul giradischi.
*2 Rimuovere la protezione della puntina e rilasciare il ferma braccio.

1 Ruotare su [ON/OFF] per accendere l'unità.

La luce strobo si accende. Viene automaticamente selezionata la velocità di 33-1/3 giri/min e l'indicatore [33] si accende.

2 Premere [START-STOP]. Il giradischi inizia a girare.

OFF • +6.4 • 3.3 • 0 % • -3.3

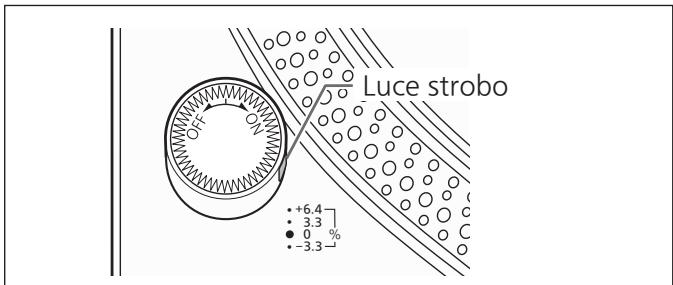

Luce strobo

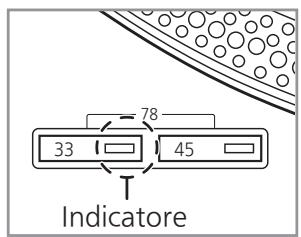

78 33 45 T Indicatore

START·STOP 33

Adattatore disco EP Perno centrale 1 2 *1 *2 4 · 5 Pulsanti di selezione velocità Indicatori *2 3

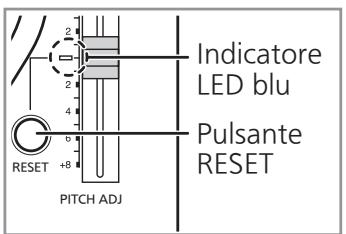

3 Premere [RESET] per accendere la spia LED blu di controllo del tono.

L'unità riproduce ad un tono prestabilito (33-1/3, 45 o 78 giri/min) a prescindere dalla posizione di [pitch adj].

Indicatore LED blu Pulsante RESET +8 PITCH ADJ

- Regolazione fine del tono (⇒ 22)

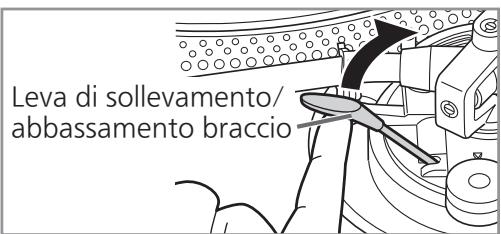

4 Alzare la leva di sollevamento/abbassamento braccio e spostare il braccio sopra il disco.

Leva di sollevamento/ abbassamento braccio

5 Abbassare la leva di sollevamento/abbassamento braccio.

Il braccio si abbassa lentamente.

La riproduzione inizia.

■ Per interrompere temporaneamente la riproduzione

Alzare la leva di sollevamento/abbassamento braccio.

• La puntina si solleva dal disco.
• Per avviare nuovamente la riproduzione, abbassare la leva di sollevamento/abbassamento braccio.

■ Quando la riproduzione termina

① Alzare la leva di sollevamento/abbassamento braccio e riportare il braccio sul braccio di lettura e abbassare la leva di sollevamento/abbassamento braccio.
② Premere [START-STOP]. L'arresto elettronico arresta delicatamente il giradischi.
③ Ruotare su [ON/OFF] per spegnere l'unità.
④ Bloccare il braccio con il ferma braccio.
⑤ Riposizionare la protezione della puntina (per proteggere la puntina).

■ Per illuminare la puntina

La puntina è illuminata durante la riproduzione.

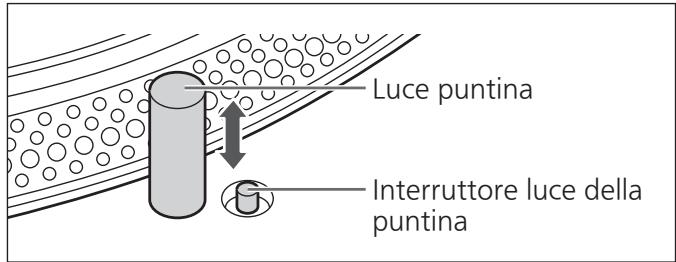

Luce puntina Interruttore luce della puntina

Premere l'interruttore luce della puntina.

• La luce della puntina (LED bianco) aumenta e illumina la puntina.
• Premere verso il basso la luce della puntina per spegnere la luce.

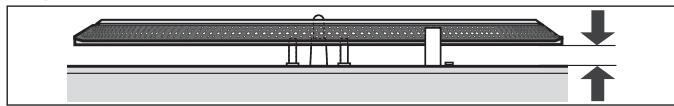

Attenzione

Premere con decisione l'interruttore luce della puntina. Se lo si preme leggermente, la luce potrebbe accendersi senza aumentare.

■ Quando si riproducono dischi EP

• Premere il pulsante di selezione della velocità [45] ([45] si accende).
• Montare l'adattatore dischi EP sul perno centrale.

■ Quando si riproducono dischi SP

- Premere contemporaneamente i pulsanti di selezione della velocità [33] e [45] (78 giri/min: [33] e [45] si accendono).

■ Quando si utilizza uno stabilizzatore di registrazione (non incluso)

• Vedere il manuale di istruzioni dello stabilizzatore del disco.
• Peso massimo: 1 kg

Controllo del tono (regolazione fine del tono)

1 Premere [RESET] per spegnere il LED blu.

2 Premere il pulsante di selezione intervallo del tono per selezionare l'intervallo del tono.

• [×2] luce accesa: ±16 %
- [×2] luce spenta: ±8 %

3 Mentre il giradischi gira

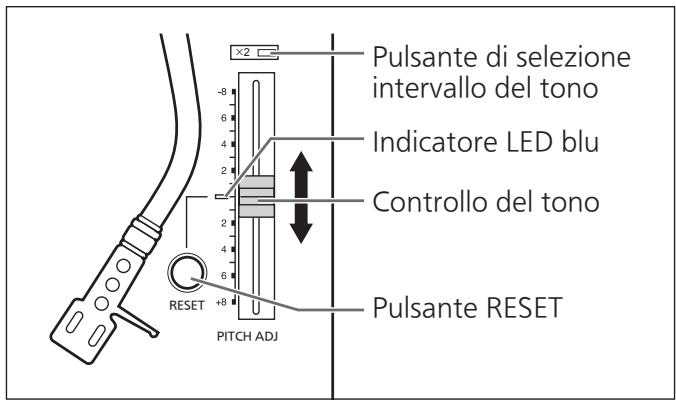

Far scorrere [PITCH ADJ].

• Il tono può essere regolato tra -8% e +8% circa o -16% e +16% circa in base alla selezione.
• I numeri rappresentano le percentuali approssimative per la regolazione.

Pulsante di selezione intervallo del tono Indicatore LED blu Controllo del tono Pulsante RESET +8 RESET PITCH ADJ

■ Per ripristinare il tono al valore predefinito

Premere [RESET].

L'indicatore LED blu si accende e il tono ritorna immediatamente ad un valore predefinito indipendentemente dalla posizione di [PITCH ADJ].

(33-1/3, 45 o 78 giri/min)

■ Per misurare il tono

Le quattro file di specchi strobo sul bordo del piatto possono aiutare a misurare il tono.

Specchi strobo

a b c d

ⒶCambiamento del +6,4% del tono da fermo
⑥Cambiamento del +3,3% del tono da fermo
©Velocità normale del giradischi (33-1/3, 45 o 78 giri/min) da fermo
⑭Cambiamento del -3,3 % del tono da fermo

Attenzione

Gli specchi strobo sono illuminati dalla luce strobo (LED blu) sincronizzata con la frequenza precisa del controllo digitale.

Utilizzare sempre il LED blu per misurare il tono.

Luce strobo • +6.4 • 3.3 • 0 % • -3.3

Manutenzione

Cura delle parti

Rimuovere completamente la polvere dalla puntina e dal disco.

• Rimuovere la conchiglia portatestina con la cartuccia e pulire la puntina con una spazzola morbida. Spazzolare dalla base fino alla punta.
• Utilizzare un detergente per dischi per mantenere i dischi puliti.

Terminali della conchiglia portatestina

Pulire i terminali della conchiglia portatestina di tanto in tanto.

Pulire i terminali della conchiglia portatestina con un panno morbido e installare il portatestina sul braccio.

Abbassare il volume o spegnere

l'amplificatore prima di montare o rimuovere la conchiglia portatestina.

Si potrebbero danneggiare i diffusori se si sposta la conchiglia portatestina con il volume alto.

■ Pulizia del coperchio antipolvere

Pulire il coperchio antipolvere e l'involucro con un panno morbido.

Quando molto sporco, strizzare un panno umido per rimuovere lo sporco, quindi pulire con un panno morbido.

• Non utilizzare solventi come benzina, diluenti, alcool, detergente da cucina, un detergente chimico, ecc. Questo potrebbe causare la deformazione dell'involucro esterno o il distaccamento del rivestimento.
• Non pulire il coperchio antipolvere durante la riproduzione di un disco.
  Ciò potrebbe causare elettricità statica. L'elettricità statica potrebbe causare l'attrazione del braccio verso il coperchio antipolvere.

■ Spostamento dell'unità

Imballare di nuovo l'unità nella sua scatola originale.

Se non si è conservata la scatola originale, procedere come segue:

• Rimuovere il giradischi e il tappetino del piatto e imballarli con cura.
• Rimuovere la conchiglia portatestina e il contrappeso dal braccio e con attenzione avvolgerli.
• Bloccare il braccio sul ferma braccio e fissarlo con del nastro adesivo.
• Avvolgere con cura l'unità principale in una coperta o in carta.

Simbolo RAEE

Lo smaltimento del prodotto al di fuori dei Paesi UE

Questo simbolo è valido solo all'interno dell'Unione Europea.

Contattare un ufficio governativo locale o il rivenditore per confermare un modo giusto di smaltimento.

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, verificare quanto segue. In caso di dubbi su alcuni dei punti di controllo o nel caso in cui le soluzioni indicate nella tabella non risolvano il problema, contattare il proprio rivenditore.

L'unità non si accende.

• Il cavo di alimentazione CA è collegato alla presa elettrica? Collegarlo saldamente. (⇔ 14)

L'unità si accende ma non c'è il suono. Il suono è debole.

- I collegamenti ai terminali PHONO dell'amplificatore/ricevitore sono corretti? Collegare i cavi PHONO ai terminali PHONO dell'amplificatore. (⇒ 14)

I suoni destro e sinistro sono invertiti.

- I collegamenti del cavo di collegamento stereo all'amplificatore o al ricevitore sono invertiti? Controllare di nuovo i collegamenti. (⇒ 14)

- I collegamenti dei cavi della conchiglia portatestina alla cartuccia sono corretti? Controllare di nuovo i collegamenti. (⇒ 11)

Durante la riproduzione si sente un ronzio.

- Ci sono apparecchi elettrici o i loro cavi di alimentazione CA sono vicino al cavo di collegamento stereo? Allontanare gli apparecchi elettrici e i loro cavi di alimentazione CA dall'unità.

- Il cavo di messa a terra è stato collegato? Assicurarsi che il cavo di messa a terra sia collegato correttamente. (⇒ 14)

La luce strobo o l'indicatore blu lampeggia.

Eseguire la seguente operazione quando la luce strobo o l'indicatore blu lampeggia. Il sintomo può essere migliorato.

① Ruotare [ON/OFF] su OFF.
② Estrarre la spina di alimentazione, attendere tre secondi, quindi inserire nuovamente la spina.
③ Ruotare [ON/OFF] su ON e premere il tasto [START-STOP] per ruotare il giradischi.
- Se la luce strobo o l'indicatore blu lampeggia ancora, verificare quale sta lampeggiando e contattare il nostro servizio di assistenza.

Aggiornamento del firmware

Per migliorare il funzionamento o aggiungere nuove funzioni, il firmware dell'unità viene aggiornato in base alle necessità.

Prima di effettuare l'aggiornamento

• Dal sito Web di supporto, scaricare il firmware per l'aggiornamento della versione e creare una memoria USB utilizzata per aggiornare la versione.
• Vedere il seguente sito Web per informazioni su come creare una memoria USB per aggiornare la versione. www.technics.com/support/firmware/

1 Ruotare [ON/OFF] su OFF e rimuovere il giradischi. (⇒ 13)

2 Collegare la memoria USB per aggiornare la versione al terminale UPDATE dell'unità.

3 Ruotare [ON/OFF] su ON.

- Quando l'aggiornamento ha inizio, la spia aggiornamento

si accende da sinistra a destra.

Spie di aggiornamento

4 Assicurarsi che le quattro spie siano tutte accese, quindi ruotare [ON/OFF] su OFF.

- Ci vogliono circa 120 secondi per aggiornare il firmware.

5 Rimuovere la memoria USB.

Attenzione

• Non premere [START-STOP] quando il giradischi viene rimosso.
• Utilizzare una memoria USB con formato FAT16 o FAT32.
• Non collegare qualsiasi dispositivo USB diverso da una memoria USB per aggiornare il firmware al terminale UPDATE dell'unità.
• Nessun dispositivo USB può essere caricato dal terminale UPDATE dell'unità.
• Se dopo aver collegato la memoria USB e aver ruotato [ON/OFF] su ON le spie di aggiornamento non si accendono entro 15 secondi oppure lampeggiano, consultare il seguente sito web.
  www.technics.com/support/firmware/

Dati tecnici

Generale
Alimentazione	110 - 240 V CA, 50/60 Hz
Consumo di energia	14 W (unità accesa)0,2 W (unità spenta)
Dimensioni (L×A×P)	453 x 173 x 372 mm
Peso	Circa 18,0 kg
Sezione giradischi
Tipo	Giradischi ad azionamento diretto (manuale)
Metodo di azionamento	Diretto
Motore	Motore CC senza spazzole
Piatto	Ottone e alluminio pressofuso combinatiDiametro: 332 mmPeso: Circa 3,6 kg(compreso un foglio di gomma)
Velocità del giradischi	33-1/3, 45 e 78 giri/min
Intervallo variabile del tono	±8 % e ±16 %
Coppia di avviamento	3,3 kg-cm
Caratteristiche	0,7 secondi da fermo a 33-1/3 giri/min
Sistema di arresto	Elettronico
Oscillazioni e vibrazioni	0,025 % W.R.M.S. (JIS C5521)
Rombo	78 dB (IEC 98 A ponderato)

Sezione del braccio
Tipo	Tipo statico equilibrato
Lunghezza effettiva	230 mm
Sporgenza	15 mm
Angolo di errore tracciamento	Entro 2° 32' (al solco esterno di un disco di 30 cm (12")) Entro 0° 32' (al solco interno di un disco di 30 cm (12"))
Angolo di compensazione	22°
Intervallo di regolazione altezza braccio	0 - 6 mm
Intervallo di regolazione pressione della puntina	0 - 4 g (lettura diretta)
Peso della conchiglia copritestina	Circa 7,6 g
Intervallo di peso della cartuccia applicabile	(Senza il peso ausiliario) 5,6 - 12,0 g 14,3 - 20,7 g (compreso lo shell portatestina) (con il peso ausiliario piccolo) 10,0 - 16,4 g 18,7 - 25,1 g (incluso lo shell portatestina) (con il peso ausiliario grande) 14,3 - 19,8 g 23,0 - 28,5 g (compreso lo shell portatestina)
Capocorda terminale della conchiglia copritestina	Capocorda terminale 1,2 millimetri φ a 4 perni

I dati tecnici sono soggetti a modifiche senza preavviso.

Introducción

Control del tono (ajuste fino al tono)....22

- Mantenimiento

Mantenimiento 23

- Ajuste fino al tono (⇒ 22)

Control del tono (ajuste fino al tono)
