GEBRUIKSAANWIJZING SL-1200GEG PANASONIC

Platenspeler met directe aandrijving

Hartelijk dank voor de aankoop van dit product.

Lees deze instructies aandachtig voordat u dit product gebruikt en bewaar deze handleiding voor toekomstig gebruik.

- Over de beschrijvingen in deze gebruiksaanwijzing

- Betreffende pagina's worden aangeduid als „(⇒ 00)”.

- De getoonde illustraties kunnen verschillen van uw apparaat.

Kenmerken

De kernloze directe aandrijving elimineert koppelrimpel (cogging) en zorgt voor een soepele rotatie

• De constructie met dubbele rotor vermindert het aantal trillingen per minuut tijdens rotatie terwijl een hoog koppel wordt behouden.
• De motorregeltechnologie met hoge precisie schakelt de aandrijfmodus om volgens de bedrijfsstatus van de motor.
  Deze technologie combineert een hoog koppel met hoge stabiliteit.

De toonarm met lagers met hoge precisie bereikt een hoge initielebewegingsgevoeligheid

• De buis van de toonarm is gemaakt van magnesium dat zorgt voor een hoge stijfheid.
• Het gebruik van de traditionele Technics cardanische ophangingconstructie en lagers met hoge precisie bereiken hoge eerste-bewegingsgevoeligheid.

Draaischijf met drie lagen voor een soepele rotatiestabiliteit

• De draaischijf heeft een drielagige structuur met een plateau gemaakt van een stevige combinatie van messing en gegoten aluminium, en een rubberen afdekking op de achterzijde om onnodige resonantie uit te sluiten. Met deze structuur worden een hoge stijfheid en trillingsdemping bereikt.
• Gebruik van een zwaargewicht draaischijf die een grote traagheidsmassa genereert. Dit zorgt voor een soepele rotatiestabiliteit.

Behuizing bestaande uit vier lagen en isolatoren op basis van een degelijk antitrillingsontwerp

• Het bovenste paneel van zuiver aluminium is toegevoegd aan de drielagige structuur van gegoten aluminium, BMC en zwaargewicht rubber. Deze structuur met vier lagen combineert hoge stijfheid met een afwerking en uitstraling van hoge kwaliteit.
• De isolatoren zijn gemaakt van speciaal siliconenrubber om te zorgen voor een hoge trillingsdemping en langdurige betrouwbaarheid. Ze zorgen ervoor dat externe trillingen volledig worden gedempt en onderdrukken jankend geluid.

Hoogwaardige aansluitingen

• Het gebruik van gefreesd messing en vergulde aansluitingen voorkomt achteruitgang in geluidskwaliteit.
• In de behuizing wordt de metalen afscherming gebruikt om de effecten van externe ruis te verminderen.

Uiterst nauwkeurig toerental van de draaischijf met de snelheidsregeling

• De digitale regelmethode wordt gebruikt om een constante snelheidsregeling te bereiken.
• Er is een keuzeknop voor variabel snelheidsbereik (×2) voorzien. Snelheidsregeling met een bereik tot ±16% is mogelijk.

Inhoudsopgave

• Vóór gebruik

Veiligheidsmaatregelen 6

Accessoires 9

Naam van onderdelen.... 10

- Ermee beginnen

Ineenzetten van de platenspeler.... 11

• Het element bevestigen.... 11
• De draaischijf aanbrengen.... 13
• De draaischijfmat aanbrengen.... 13
• De elementhouder bevestigen.... 13
• Het contragewicht bevestigen 13

Aansluiten en installeren 14

• Aansluiten op een geïntegreerde versterker of componentsysteem.... 14
• Installeren 15
• De stofkap aanbrengen.... 15

Afstelling 16

• Horizontale balans.... 16
• Naalddruk 16
• Dwarsdrukcompensatie.... 17
• Hoogte van de toonarm 18
• Armlifthoogte 19
• De start-/remsnelheid van de draaischijf afstellen ... 19

- Afspelen

Platen afspelen 20

Snelheidsregeling (fijnafstelling van snelheid) 22

- Onderhoud

Onderhoud 23

Gids voor het verhelpen van storingen.... 24

De firmware bijwerken 24

Veiligheidsmaatregelen

Waarschuwing

Apparaat

• Om het risico op brand, een elektrische schok of productschade te verkleinen,
  -Stel dit apparaat niet bloot aan regen, vocht, druppels of spatten.
  -Plaats geen voorwerpen gevuld met vloeistoffen, zoals vazen, op dit apparaat.
  -Gebruik alleen de aanbevolen accessoires.
  -Verwijder geen afdekkingen.
  -Voer zelf geen reparaties aan dit apparaat uit.
  Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
  -Zorg dat er geen metalen voorwerpen in dit apparaat terechtkomen.
  -Zet geen zware voorwerpen op dit apparaat.

AC-netsnoer

• Om het risico op brand, een elektrische schok of productschade te verkleinen,
  -Controleer of de voltage van de stroomtoevoer overeenkomt met de voltage afgedrukt op dit apparaat.
  -Steek de netstekker volledig in het stopcontact.
  -Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op.
  -Raak de stekker niet aan met natte handen.
  -Houd de netstekker vast bij het verwijderen van de stekker uit het stopcontact.
  -Gebruik geen beschadigde netstekker of beschadigd stopcontact.

- De netstekker is het middel voor ontkoppeling.

Plaats dit apparaat op zodanige wijze dat de netstekker onmiddellijk uit het stopcontact kan worden gehaald.

- Zorg dat de aardingspen op de netstekker goed is aangesloten om een elektrische schok te voorkomen.

-Een apparaat van KLASSE I moet worden aangesloten op een stopcontact met een beschermende aardaansluiting.

Let op

Apparaat

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit apparaat.
• Dit apparaat kan radiostoring ontvangen die wordt veroorzaakt door in gebruik zijnde mobiele telefoons.
  In geval van een dergelijke storing vergroot u de afstand tussen dit apparaat en de mobiele telefoon.
• Dit apparaat is bedoeld voor gebruik in gematigde en tropische klimaten.
• Plaats geen voorwerpen op dit apparaat. Dit apparaat wordt heet terwijl het aan staat.

Opstelling

• Plaats dit apparaat op een vlakke ondergrond.
• Om het risico op brand, een elektrische schok of productschade te verkleinen,
  -Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of andere besloten ruimte.
  Zorg voor een goede ventilatie van dit apparaat.
  -Blokkeer de ventilatieopeningen van dit apparaat niet met kranten, tafelkleedjes, gordijnen en dergelijke.
  -Stel dit apparaat niet bloot aan direct zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.
• Zorg ervoor dat de plaatsingslocatie stevig genoeg is om het gewicht van dit apparaat te dragen (⇒ 25).
• Houd dit apparaat niet bij de knoppen vast om het op te tillen of te dragen. Doet u dit wel, dan kan dit apparaat vallen, met persoonlijk letsel of storing van dit apparaat tot gevolg.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

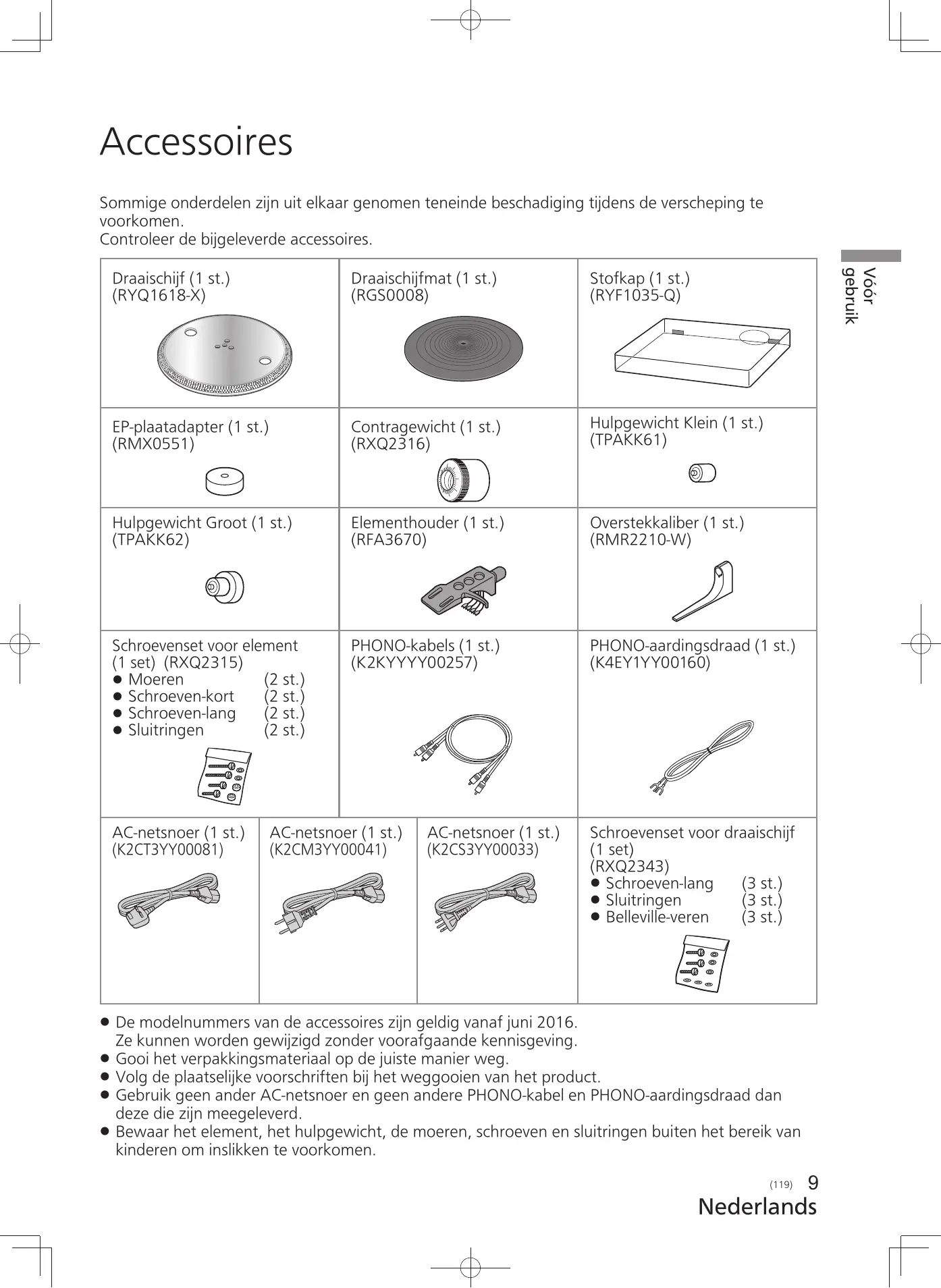

Accessoires

Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen.

Controleer de bijgeleverde accessoires.

Draaischijf (1 st.)(RYQ1618-X)		Draaischijfmat (1 st.)(RGS0008)		Stofkap (1 st.)(RYF1035-Q)
EP-plaatadapter (1 st.)(RMX0551)		Contragewicht (1 st.)(RXQ2316)		Hulpgewicht Klein (1 st.)(TPAKK61)
Hulpgewicht Groot (1 st.)(TPAKK62)		Elementhouder (1 st.)(RFA3670)		Overstekkaliber (1 st.)(RMR2210-W)
Schroevenset voor element(1 set) (RXQ2315)Moeren (2 st.)Schroeven-kort (2 st.)Schroeven-lang (2 st.)Sluitringen (2 st.)		PHONO-kabels (1 st.)(K2KYYYY00257)		PHONO-aardingsdraad (1 st.)(K4EY1YY00160)
AC-netsnoer (1 st.)(K2CT3YY00081)	AC-netsnoer (1 st.)(K2CM3YY00041)		AC-netsnoer (1 st.)(K2CS3YY00033)	Schroevenset voor draaischijf(1 set)(RXQ2343)Schroeven-lang (3 st.)Sluitringen (3 st.)Belleville-veren (3 st.)

• De modelnummers van de accessoires zijn geldig vanaf juni 2016.
  Ze kunnen worden gewijzigd zonder voorafgaande kennisgeving.
• Gooi het verpakkingsmateriaal op de juiste manier weg.
• Volg de plaatselijke voorschriften bij het weggooien van het product.
• Gebruik geen ander AC-netsnoer en geen andere PHONO-kabel en PHONO-aardingsdraad dan deze die zijn meegeleverd.
• Bewaar het element, het hulpgewicht, de moeren, schroeven en sluitringen buiten het bereik van kinderen om inslikken te voorkomen.

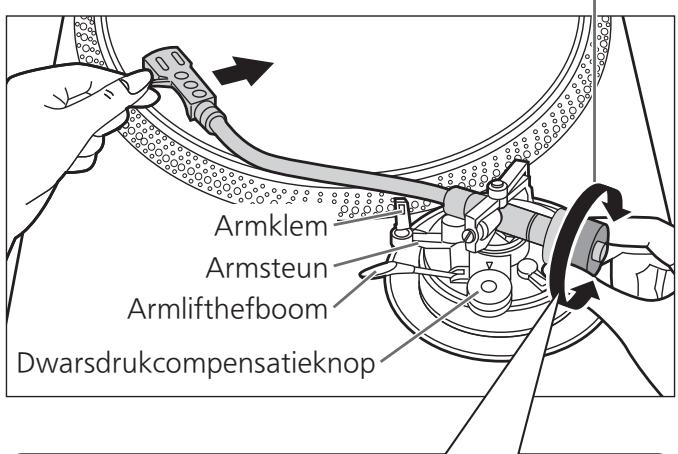

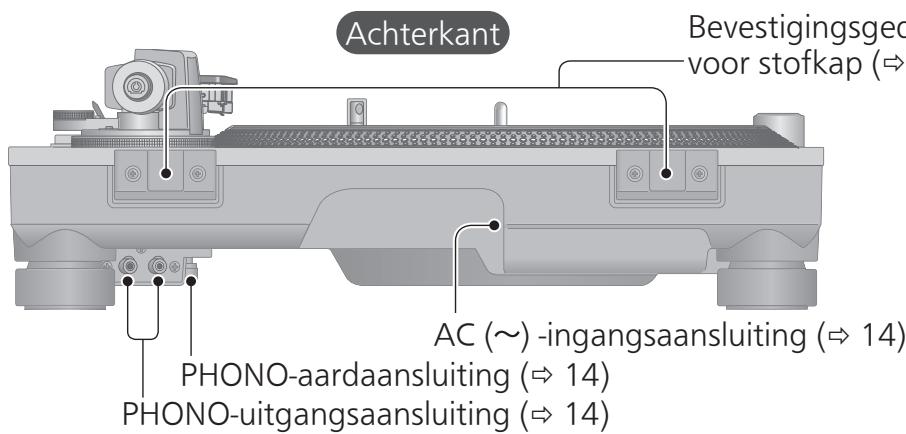

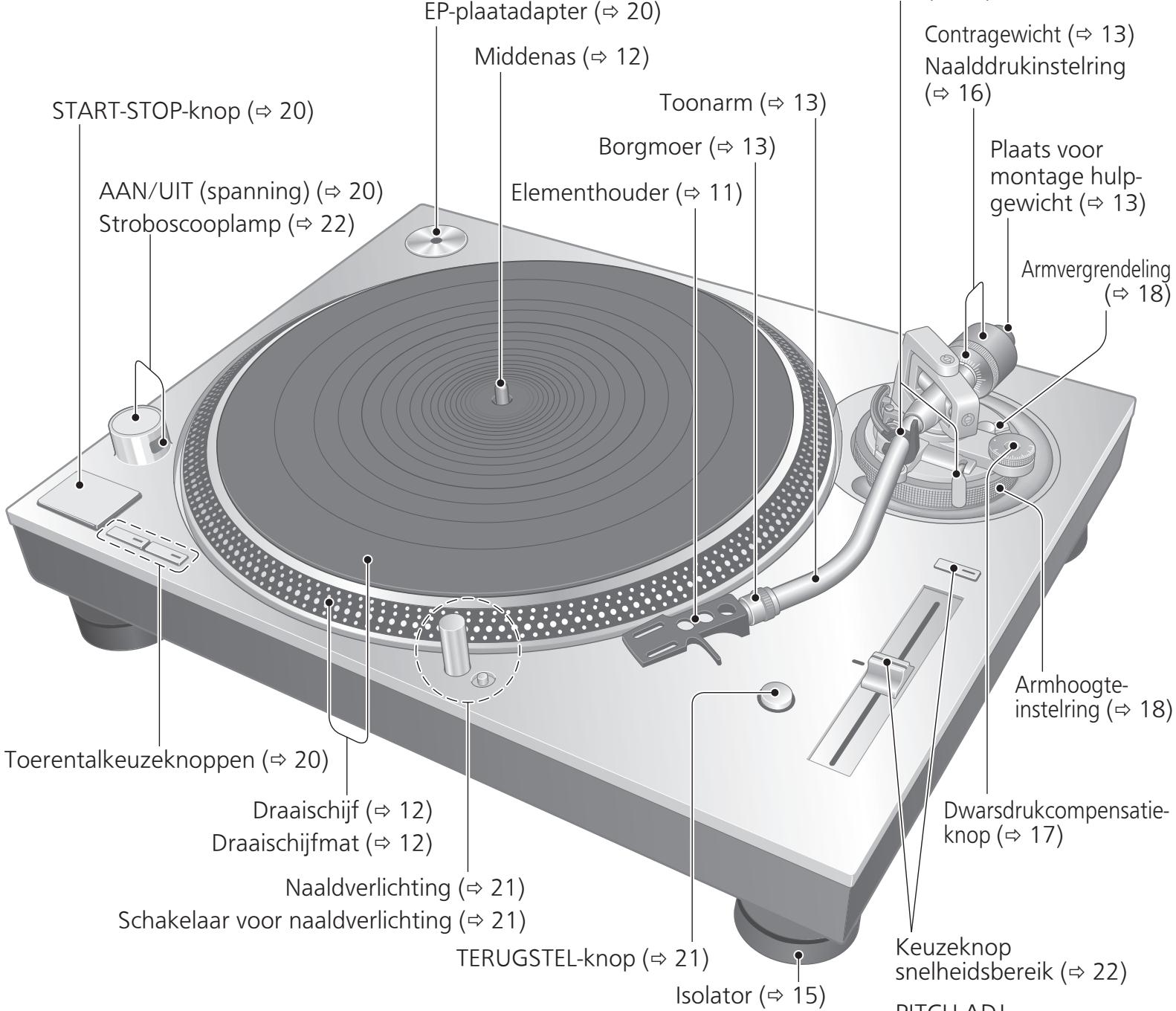

Naam van onderdelen

Nummers zoals ( 20) geven referentiepagina's aan.

Armklem ( 16)

Armsteun (⇒ 16)

Armlifthefboom ( 16)

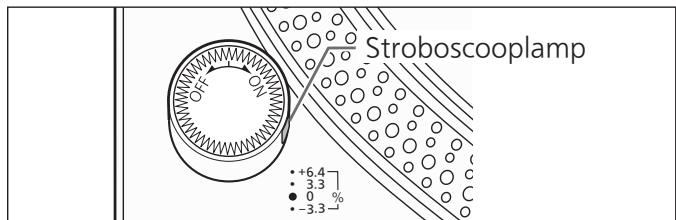

START-STOP-knop (⇒ 20) AAN/UIT (spanning) (⇒ 20) Stroboscooplamp (⇒ 22) Toerentalkeuzeknoppen (⇒ 20) Draaischijf (⇒ 12) Draaischijfmat (⇒ 12) Naaldverlichting (⇒ 21) Schakelaar voor naaldverlichting (⇒ 21) EP-plaatadapter (⇒ 20) Middenas (⇒ 12) Toonarm (⇒ 13) Borgmoer (⇒ 13) Elementhouder (⇒ 11) TERUGSTEL-knop (⇒ 21) Isolator (⇒ 15) Contragewicht (⇒ 13) Naalddrukinstelring (⇒ 16) Plaats voor montage hulp-gewicht (⇒ 13) Armvergrendeling (⇒ 18) Armhoogte-instelring (⇒ 18) Dwarsdrukcompensatie-knop (⇒ 17) Keuzeknop snelheidsbereik (⇒ 22) RITCH ADJ

Achterkant Bevestigingsgeo voor stofkap (⇒) AC (~) -ingangsaansluiting (⇒ 14) PHONO-aardaansluiting (⇒ 14) PHONO-uitgangsaansluiting (⇒ 14)

Ineenzetten van de platenspeler

Het element bevestigen

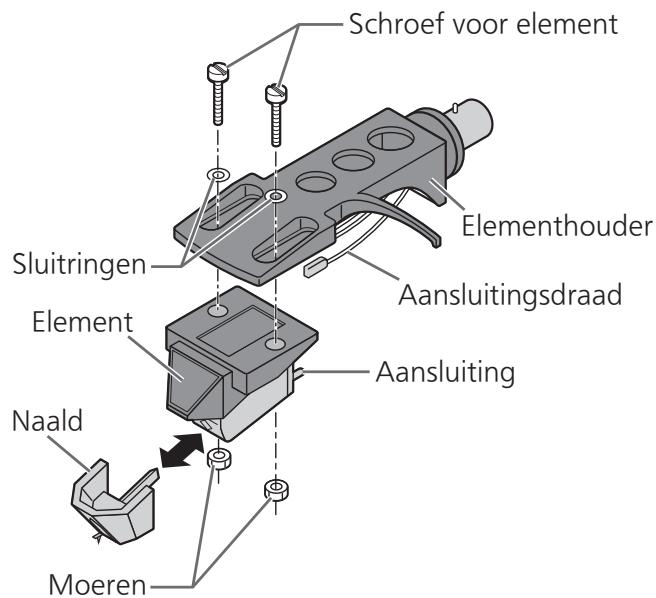

1 Bevestig een element (in de winkel gekocht) voorzichtig.

Volg de instructies bij het element om het op de juiste wijze aan de elementhouder te bevestigen, en draai de schroeven lichtjes vast.

• Gebruik de bevestigingsschroeven als deze zijn meegeleverd met de cartridge.
• Gebruik bij het afspelen van SP-platen een element voor SP-platen.
• Gebruik een los verkrijgbare mini platte schroevendraaier (4 mm).

(Voorbeeld)

Schroef voor element Elementhouder Sluitringen Aansluitingsdraad Element Aansluiting Naald Moeren

(Aansluitingsdraad)		(Aansluiting)
Rood	→	R+ (Rood)
Groen	→	R- (Groen)
Wit	→	L+ (Wit)
Blauw	→	L- (Blauw)

2 Stel de overstek in.

Gebruik het bijgeleverde overstekkaliber.

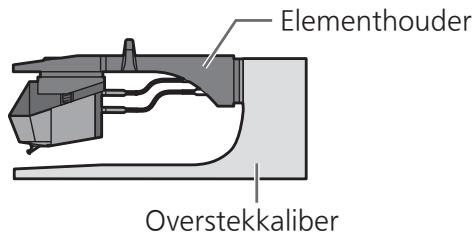

① Breng het bijgeleverde overstekkaliber aan op de elementhouder.

Elementhouder Overstekkaliber

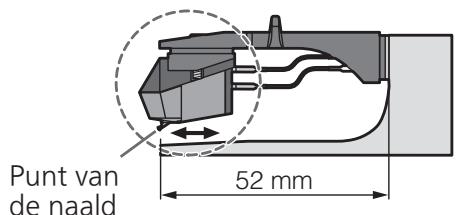

② Verschuif het element zodanig dat de punt van de naald zich precies boven de rand van het kaliber bevindt.

Punt van de naald 52 mm

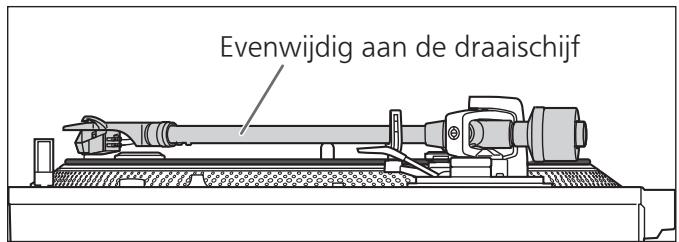

- Het element moet evenwijdig zijn aan de elementhouder gezien vanaf de boven- en zijkant (de illustratie toont het bovenaanzicht).

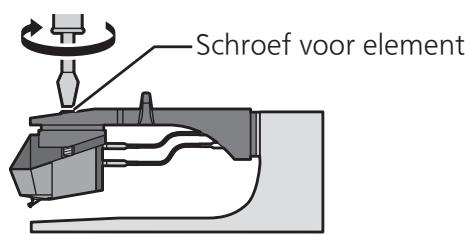

③ Draai de schroef voor het element vast.

- Wees voorzichtig dat het element niet van zijn plaats kan wegschuiven.

Schroef voor element

De overstek kan optimaal worden ingesteld.

Ineenzetten van de platenspeler (vervolg)

Sommige onderdelen zijn uit elkaar genomen teneinde beschadiging tijdens de verscheping te voorkomen. Monteer de platenspeler in de hieronder beschreven volgorde.

Aandacht

Sluit het AC-netsnoer niet aan voordat de montage is voltooid.

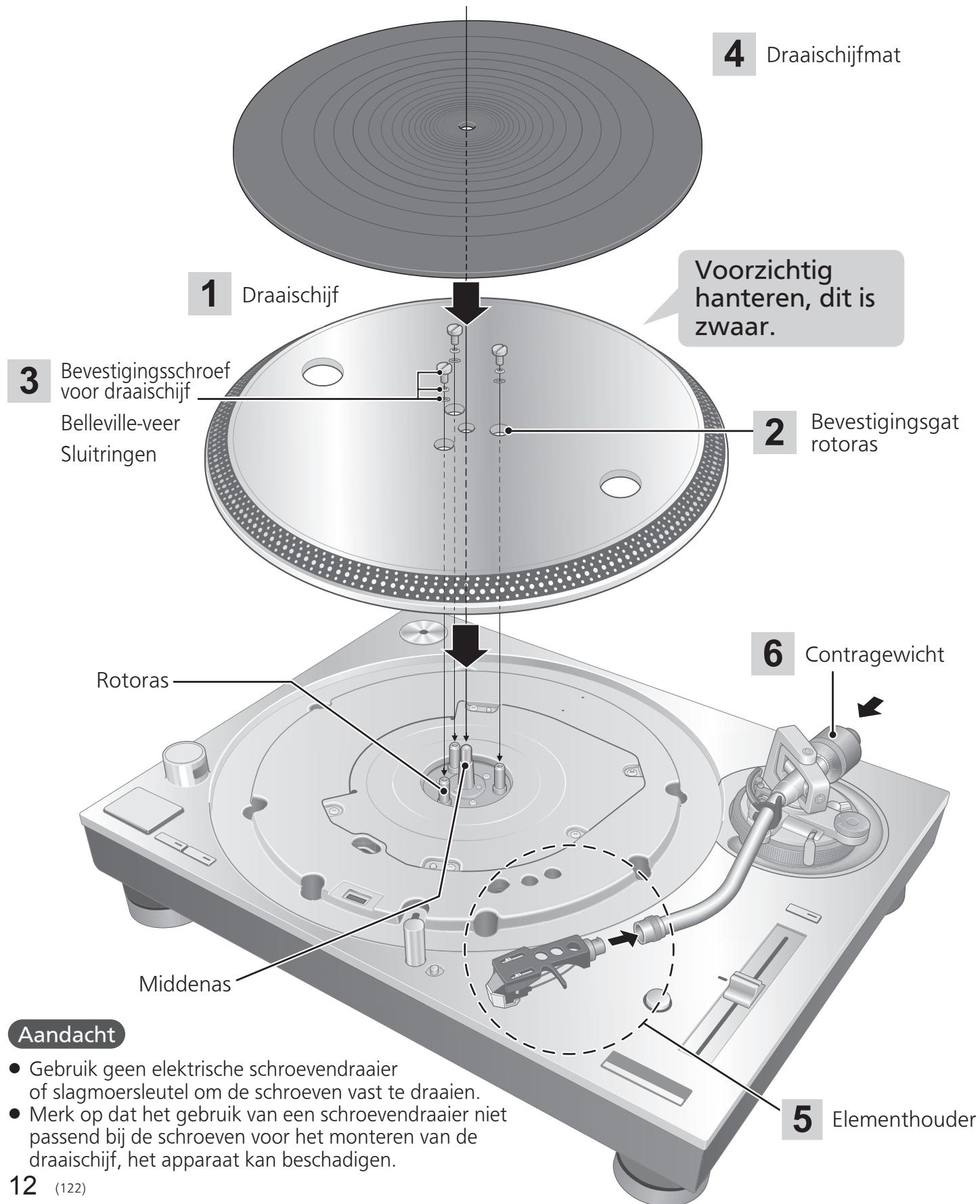

4 Draaischijfmat 1 Draaischijf 3 Bevestigingsschroef voor draaischijf Belleville-veer Sluitringen 2 Bevestigingsgat rotoras 6 Contragewicht Rotoras Middenas 5 Elementhouder Aandacht • Gebruik geen elektrische schroevendraaier of slagmoersleutel om de schroeven vast te draaien. • Merk op dat het gebruik van een schroevendraaier niet passend bij de schroeven voor het monteren van de draaischijf, het apparaat kan beschadigen. 12 (122)

De draaischijf aanbrengen

1 Plaats de middenas in het gat in het midden van de draaischijf.

Aandacht

• Wees voorzichtig bij het hanteren van de draaischijf, aangezien deze zwaar is.
• Verwijder vingerafdrukken of vuil met een zachte doek.

2 Laat de draaischijf langzaam neer en lijn hierbij de bevestigingsgaten voor de rotorassen (drie locaties) uit met de rotorassen.

- Draai de draaischijf in beide richtingen om de gaten uit te lijnen met de rotorassen.

Aandacht

- Bij verkeerde uitlijning van de rotorassen blijft er een speling tussen de draaischijf en het hoofdapparaat en kunt u de draaischijf niet juist bevestigen. Forceer de draaischijf niet bij het neerlaten.

3 Breng de sluitringen, schotelveren en schroeven voor de draaischijf aan op de bevestigingsgaten van de rotorassen, en draai de bevestigingsschroeven goed vast.

• Zorg er bij het aandraaien van de schroeven voor dat de schroefkoppen niet uitsteken boven het oppervlak van de draaischijf.
• Draai de drie schroeven gelijkmatig aan.

■ De draaischijf verwijderen

① Draai de bevestigingsschroeven voor de draaischijf los en verwijder ze.
-Bewaar de schroeven, schotelveren en sluitringen zorgvuldig.
② Houd de draaischijf met beide handen vast en trek ze langzaam recht omhoog.

De draaischijfmat aanbrengen

4 Leg de draaischijfmat op de draaischijf.

De elementhouder bevestigen

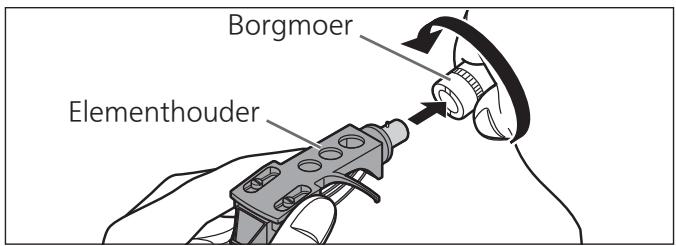

5 Breng de elementhouder met het element aan in de toonarm. Houd de elementhouder horizontaal en draai de borgmoer vast.

- Wees voorzichtig dat u de punt van de naald niet raakt.

Borgmoer Elementhouder

Het contragewicht bevestigen

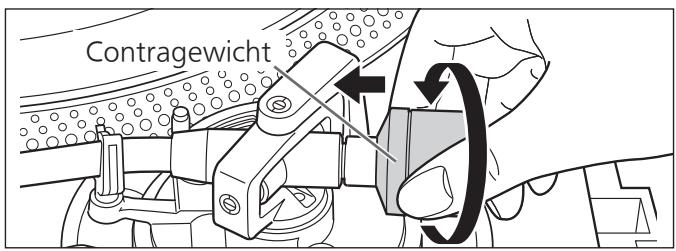

6 Bevestig het contragewicht op het achterste deel van de toonarm.

- Bevestig het meegeleverde hulpgewicht aan de achterkant van de toonarm overeenkomstig het gewicht van uw cartridge. Voor aanpasbare element gewichtbereiken, zie "Gewichtsbereik van element". (⇒25)

Opmerking

- De binnenkant van het tegengewicht is ingevet.

Aansluiten en installeren

• Schakel alle apparaten uit en haal het AC-netsnoer uit het stopcontact voordat u aansluitingen maakt.
• Sluit het AC-netsnoer pas weer aan nadat alle aansluitingen zijn voltooid.
• Zorg dat u de PHONO-aardingsdraad aansluit. Anders kan er netbrom optreden.
• Raadpleeg ook de handleiding van het aangesloten toestel.

1 Sluit de PHONO-kabels en PHONO-aardingsdraad aan op de PHONO-aansluitingen van de aangesloten apparatuur.

- Als de aangesloten versterker geen PHONO-aansluitingen heeft, zal de kwaliteit van het volume of geluid niet goed zijn.

2 Sluit het AC-netsnoer aan.

- Controleer de wattage van de AC-netuitgang op de aangesloten apparatuur voordat u deze gebruikt voor dit apparaat. (Dit apparaat verbruikt 14 W.)

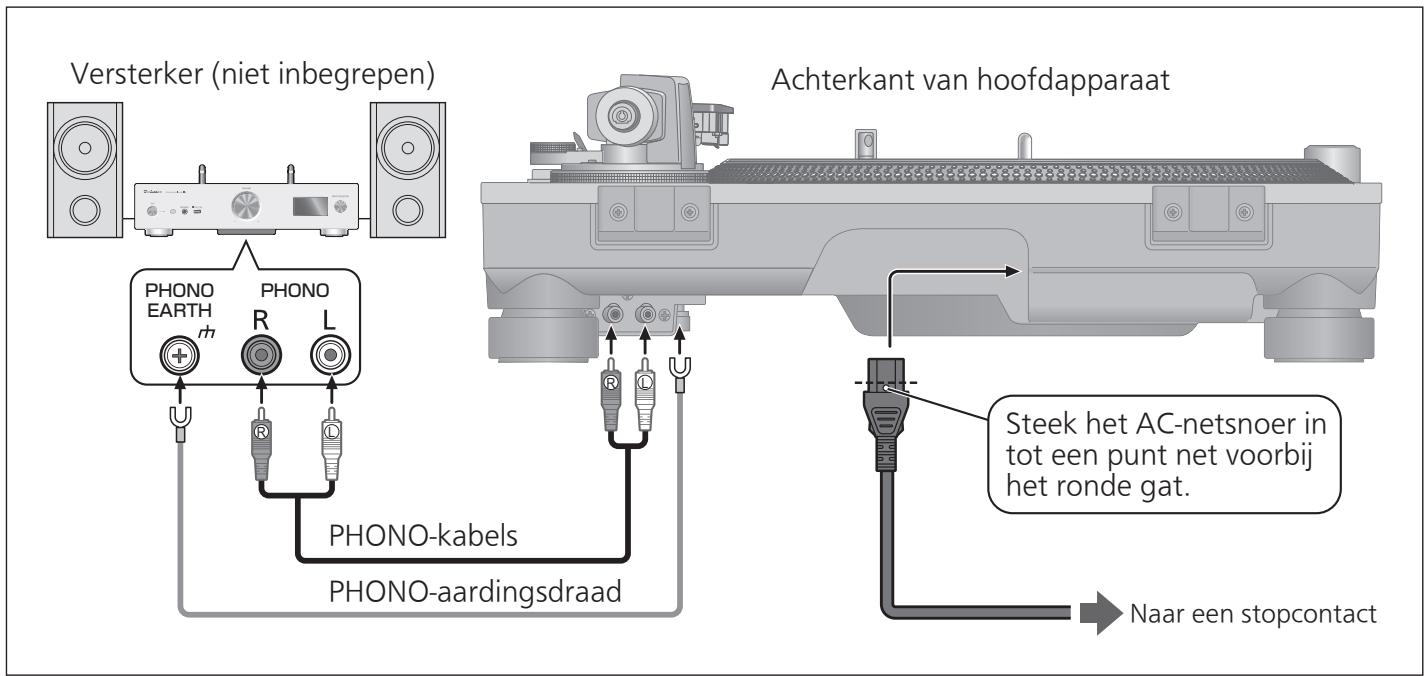

Aansluiten op een geïntegreerde versterker of componentsysteem

Versterker (niet inbegrepen) Achterkant van hoofdapparaat PHONO EARTH PHONO R L PHONO-kabels PHONO-aardingsdraad Steek het AC-netsnoer in tot een punt net voorbij het ronde gat. Naar een stopcontact

Opmerking

- Zelfs in de stand „UIT" van de bedieningsschakelaar wordt het apparaat niet volledig afgesloten van de netvoeding. Trek de stekker uit het stopcontact als u het apparaat niet gebruikt gedurende een lange periode. Plaats het apparaat zodanig dat u de stekker gemakkelijk uit het stopcontact kunt halen.

Installeren

Plaats het apparaat op een horizontaal oppervlak dat beschermd is tegen trillingen.

Plaats dit apparaat zo ver mogelijk van luidsprekers vandaan.

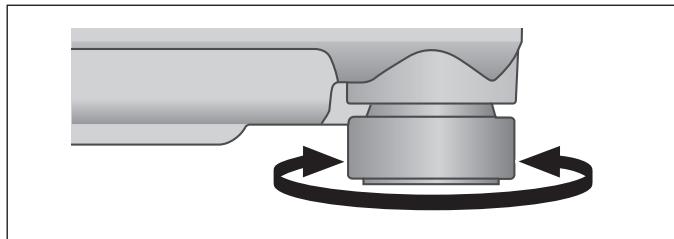

■ De hoogte aanpassen om het apparaat horizontaal te zetten

Hef het hoofdtoestel om de isolatoren te draaien en stel de hoogte.

• Rechtsom: Verlaagt de hoogte.
• Linksom: Verhoogt de hoogte.

Aandacht

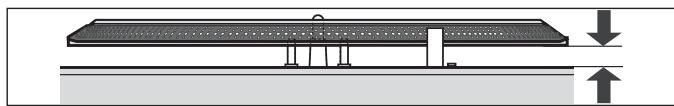

- Draai de isolatoren niet te ver. Anders kan dit ervoor zorgen dat ze loskomen of beschadigd raken.

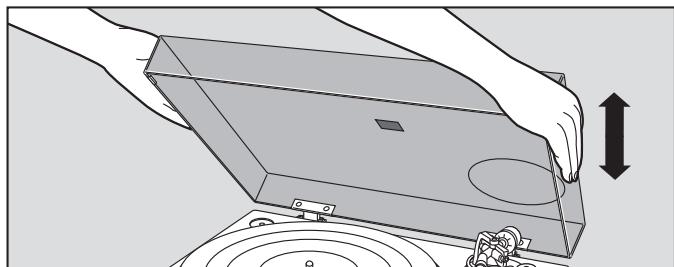

De stofkap aanbrengen

1 Houd de stofkap met beide handen vast en duw het in de bevestigingsgedeelten voor de stofkap (⇒ 10) op de platenspeler.

- Om de stofkap te verwijderen, houdt u de kap open en tilt u hem recht omhoog.

- Zet de toonarm terug op de armsteun en zet deze vast met de armklem voordat u de stofkap aanbrengt of verwijdert.

■ Opmerkingen voor installatie

• Voordat u het apparaat verplaatst, verwijdert u alle aangesloten toestellen en schakelt u de stroomtoevoer uit.
• Zorg dat het apparaat niet is blootgesteld aan direct zonlicht, stof, vochtigheid, en warmte van een verwarmingstoestel.
• Dit apparaat kan storing opvangen van een radio die dichtbij is geplaatst. Plaats het apparaat zo ver mogelijk van een radio vandaan.
• Plaats het apparaat niet op een warmtebron.
• Vermijd een plaats met grote temperatuurschommelingen.
• Vermijd een plaats met frequente condensatie.
• Vermijd een onstabiele plaats.
• Plaats geen voorwerp op het apparaat.
• Installeer het apparaat niet in een besloten ruimte zoals een boekenrek.
• Plaats het apparaat op een ruime afstand van muren of andere toestellen om te zorgen voor een effectieve warmtestraling vanaf de binnenkant van het apparaat.
• Zorg dat het materiaal van de installatieplaats stevig genoeg is om het gewicht van dit apparaat te dragen.
• Het apparaat kan worden beschadigd door sigarettenrook of vocht uit een ultrasone luchtbevochtiger.

Condensatie

Denk aan een koude fles die u uit een koekast neemt. Als u deze een tijdje in een kamer laat staan, worden er dauwdruppels gevormd op het oppervlak van de fles. Dit fenomeen noemen we „condensatie”.

• Voorwaarden voor condensatie
  ◇ Snelle temperatuurverandering (veroorzaakt door verplaatsing van een warme plek naar een koude plek of omgekeerd, snel koelen of verwarmen, of directe blootstelling aan gekoelde lucht)
  ◇ Hoge luchtvochtigheid in een kamer met veel stoom, enz.
  ◇ Regenseizoen
• Condensatie kan het apparaat beschadigen. Als condensatie is opgetreden, schakel het apparaat dan uit en laat het staan tot het aangepast is aan de omgevingstemperatuur (ongeveer 2 tot 3 uur).

Afstelling

Horizontale balans

Voorbereiding

• Verwijder als eerste de stofkap.
• Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.
• Zet de armlifthefboom omlaag.
• Draai de dwarsdrukcompensatieknop naar „0".

1 Maak de toonarm los uit de armsteun en stel de horizontale balans af door aan het contragewicht te draaien.

Houd de toonarm vast en draai het contragewicht in de richting van de pijl om de balans af te stellen tot de arm ongeveer horizontaal staat.

- Let op dat de punt van de naald de draaischijf of het hoofdapparaat niet raakt.

Contragewicht

Hier vasthouden om te draaien

Armklem Armsteun Armlifthefboom Dwarsdrukcompensatieknop

Gebalanceerd en toonarm evenwijdig aan de draaischijf.

Het contragewicht staat te ver naar voren.

Het contragewicht staat te ver naar achteren.

Naalddruk

Voorbereiding

• Verwijder als eerste de stofkap.
• Plaats de toonarm weer op de armsteun en zet deze vast met de armklem.

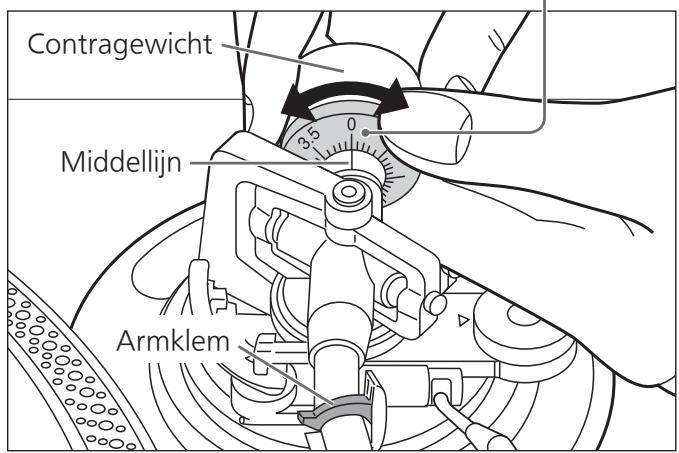

1 Draai de naalddrukinstelring tot er „0“ staat bij de middellijn op het achterste deel van de toonarm.

- Houd het contragewicht vast terwijl u dit doet.

Naalddrukinstelring

Hier vasthouden om te draaien

Contragewicht Middellijn Armklem

Opmerking

- Raadpleeg de gebruikershandleiding van uw naald voor de juiste naalddruk.

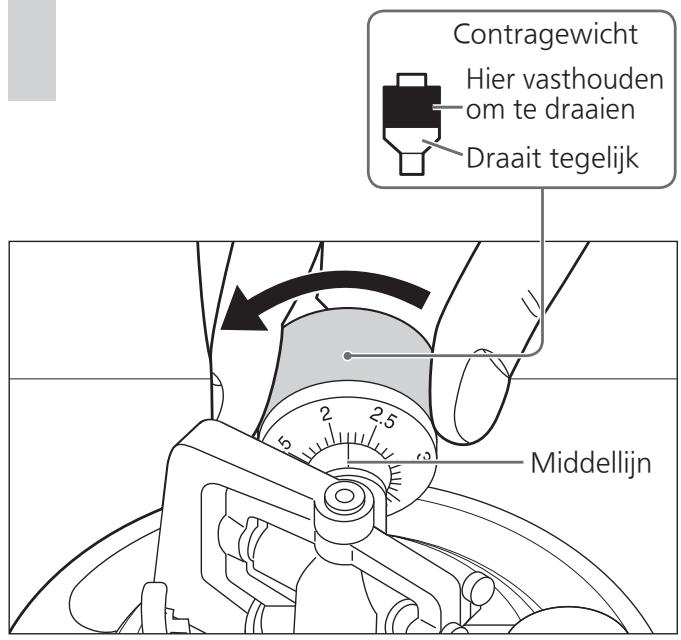

2 Draai aan het contragewicht om de juiste naalddruk voor het element in te stellen.

• De naalddrukinstelring draait samen met het contragewicht.
• Draai tot de middellijn de juiste naalddruk aangeeft.

Contragewicht Hier vasthouden om te draaien Draait tegelijk Middellijn

Dwarsdrukcompensatie

1 Draai aan de dwarsdrukcompensatieknop om deze in te stellen op dezelfde waarde als de naalddrukinstelring.

- Voor stylusdruk van 3 g en hoger, pas anti- krassen controle aan naar „3“.

Hoogte van de toonarm

Maak deze afstelling alleen indien dit nodig is omwille van het element dat u gebruikt.

Voorbereiding

- Plaats een plaat op de draaischijf.

1 Zet de armvergrendeling los.

Armvergrendeling

Loving (LoS) LOCK (Vergrendeld)

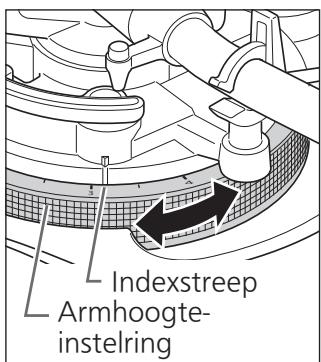

2 Stel de hoogte af met de armhoogte-instelring.

Pas de armhoogte aan tot de toonarm evenwijdig is aan een plaat.

① Gebruik de onderstaande tabel als referentie om het juiste standmerkteken te vinden voor de hoogte van uw element.

(Voor meegeleverde elementhouder)

[DYYY]	Hoogte van element (H) in millimeter	Stand op de instelring
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

② Draai aan de armhoogte-instelring om het standmerkteken uit te lijnen met de indexstreep. Op de armhoogte-instelring staan aanduidingen van 0 tot 6 mm.

Indexstreep Armhoogte- instelring

3 Nadat de armhoogte is afgesteld, vergrendelt u de toonarm door aan de armvergrendelingsknop te draaien.

■ Wanneer u de hoogte van het element (H) niet kent,

Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

Laat u de armlifthefboom neer, plaatst u de naald op een plaat en past u de hoogteinstelring aan tot de toonarm en de plaat evenwijdig zijn.

Evenwijdig aan de draaischijf

Aandacht

• Wees voorzichtig dat u de punt van de naald niet beschadigt.
• Gebruik het product niet met ontgrendelde armvergrendeling.

Armlifthoogte

Maak de afstelling volgens uw element indien nodig.

Voorbereiding

• Plaats een plaat op de draaischijf.
• Verwijder de naaldbescherming, erop lettend dat u de naald niet beschadigt, en maak vervolgens de armklem los.

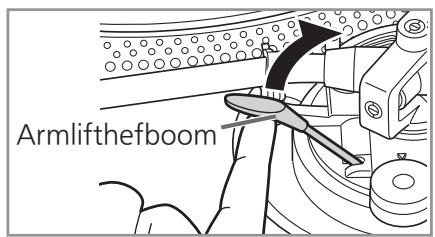

• Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat.

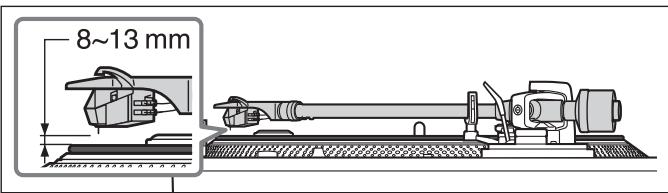

1 Controleer de armlifthoogte (afstand tussen punt van de naald en oppervlak van de plaat). Als afstelling nodig is, ga dan naar stap 2.

- De armlifthoogte is in de fabriek ingesteld op 8 tot 13 mm.

8~13 mm

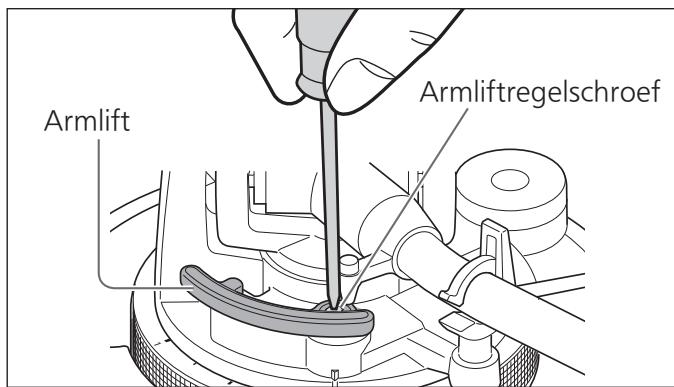

2 Plaats de toonarm weer op dearmsteun en zet deze vast met dearmklem. Draai aan de stelschroef.

• De armlift wordt verlaagd wanneer u de schroef naar rechts draait.
• De armlift wordt verhoogd wanneer u de schroef naar links draait.

Armlift Armliftregelschroef

De start-/remsnelheid van de draaischijf afstellen

U kunt kiezen de handmatige modus of automatische modus kiezen.

(Fabrieksinstelling: automodus)

We raden automodus aan, die de prestaties van het product kan maximaliseren. Het past de "startsnelheid" (hieronder beschreven) automatisch aan. (De ingestelde koppelknop wordt niet weergegeven.)

① Zet de modusschakelaar naar [A] met een gereedschap zoals een dunne schroevendraaier.

■ Handmatige modus

Staat u toe om de "startsnelheid" handmatig aan te passen.

① Zet de modusschakelaar naar [M] met een gereedschap zoals een dunne schroevendraaier.

Startsnelheid

U kunt de opstartsnelheid aanpassen (de tijd die nodig is voor de draaischijf om de constante snelheid te bereiken) door op [START-STOP] te drukken en de omwentelingstoename in te stellen op constante snelheid.

① Stel de koppelknop af met een platte schroevendraaier.
- Richting H: Snel starten
- Richting L: Langzaam starten

Remsnelheid

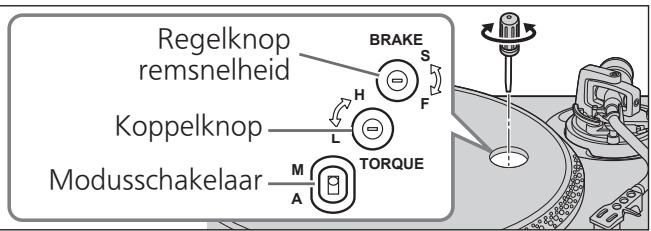

U kunt de remsnelheid afstellen door te drukken op [START-STOP] tot de draaischijf stopt. (Aanpassen is mogelijk in zowel de automatische als de handmatige modus.)

① Stel de regelknop voor remsnelheid af met een platte schroevendraaier.
- Richting S: Langzaam stoppen
- Richting F: Snel stoppen

Opmerking

• Gebruik een los verkrijgbare mini platte schroevendraaier (2,4 mm) om de koppelknop/regelknop remsnelheid af te stellen.
• Draai de knop niet te ver met overmatige kracht.

Platen afspelen

Voorbereiding

*1 Plaats een plaat op de draaischijf.
*2 Verwijder de naaldbescherming en maak de armklem los.

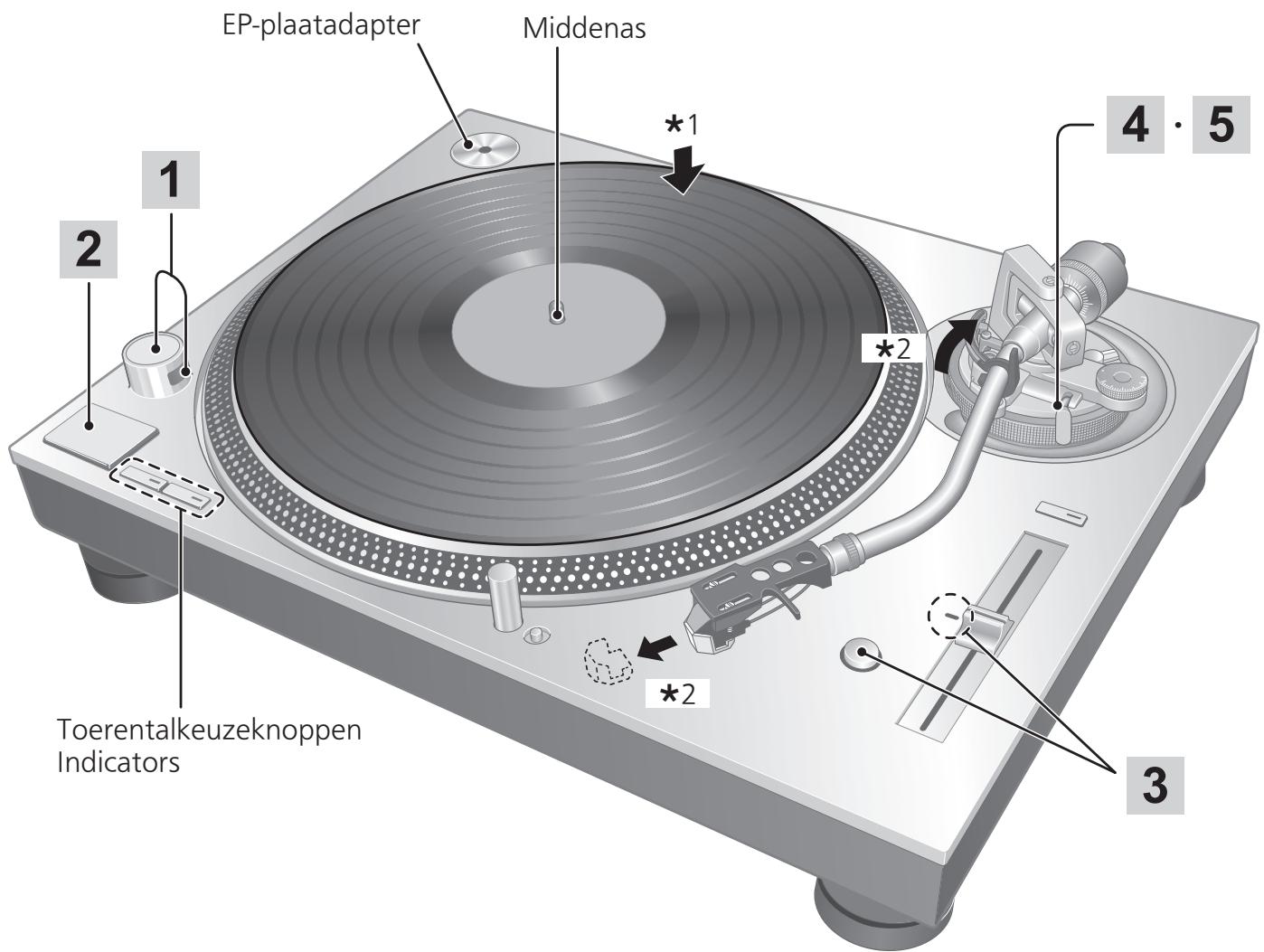

1 Draai aan [ON/OFF] om het apparaat in te schakelen.

De stroboscooplamp gaat branden. 33-1/3 t/min wordt automatisch geselecteerd en de indicator [33] gaat aan.

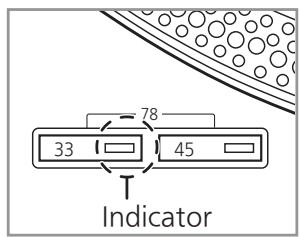

2 Druk op [START-STOP].

De draaischijf begint te draaien.

OFF • +6.4 • 3.3 • 0 % • -3.3

Stroboscooplamp

78 33 45 Indicator

START·STOP 33

EP-plaatadapter Middenas *1 4 • 5 *2 *2 Toerentalkeuzeknoppen Indicators 3

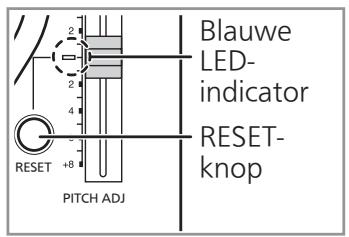

3 Druk op [RESET] om het blauwe LED-lampje van de snelheidsregeling te doen branden.

Het apparaat speelt af met een vooringestelde snelheid (33-1/3, 45 of 78 t/min) ongeacht de stand van [PITCH ADJ].

Blauwe LED- indicator RESET- knop +8 PITCH ADJ

- Fijnafstelling van snelheid (⇒ 22)

4 Breng de armlifthefboom omhoog en beweeg de toonarm boven de plaat.

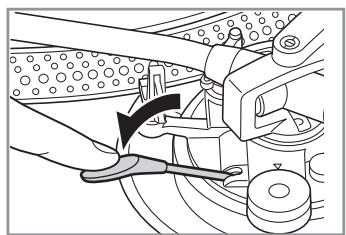

5 Zet de armlifthefboom omlaag. De toonarm gaat langzaam naar beneden.

Het afspelen wordt gestart.

■ Om het afspelen tijdelijk te onderbreken

Breng de armlifthefboom omhoog.

- De naald wordt nu van de plaat gelicht.

- Om het afspelen opnieuw te starten, zet u de armlifthefboom omlaag.

■ Nadat het afspelen is voltooid

① Breng de armlifthefboom omhoog, plaats de toonarm weer op de armsteun en zet de armlifthefboom omlaag.
② Druk op [START-STOP]. De draaischijf wordt door de elektronische rem zachtjes tot stilstand gebracht.
③ Draai aan [ON/OFF] om het apparaat uit te schakelen.
④ Maak de toonarm vast met de armklem.
⑤ Breng de naaldbescherming weer aan (om de punt van de naald te beschermen).

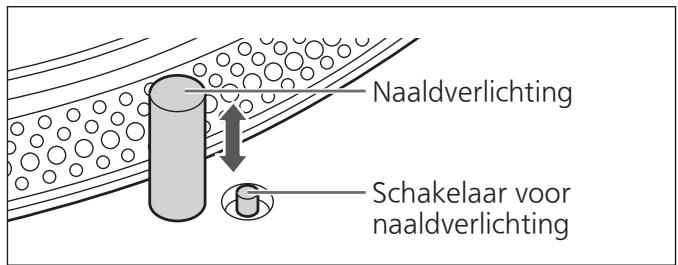

■ Om de naald te verlichten

De punt van de naald wordt verlicht tijdens het afspelen.

Naaldverlichting Schakelaar voor naaldverlichting

Druk op de schakelaar voor naaldverlichting.

• De naaldverlichting (witte LED) komt omhoog en verlicht de naald.
• Druk de naaldverlichting omlaag om de verlichting uit te schakelen.

Aandacht

Druk stevig op de schakelaar voor naaldverlichting. Als u niet hard genoeg drukt, zal de verlichting aan gaan, maar niet omhoog komen.

■ Om EP-platen af te spelen

• Druk op de toerentalkeuzeknop [45] ([45] gaat branden).
• Plaats de EP-plaatadapter op de middenas.

■ Om SP-platen af te spelen

- Druk tegelijk op de toerentalkeuzeknoppen [33] en [45] (78 t/min: [33] en [45] gaan branden).

- Bij gebruik van een plaatstabilisator (niet inbegrepen)

• Zie de instructiehandleiding van de plaatstabilisator.
  • Maximumgewicht: 1 kg

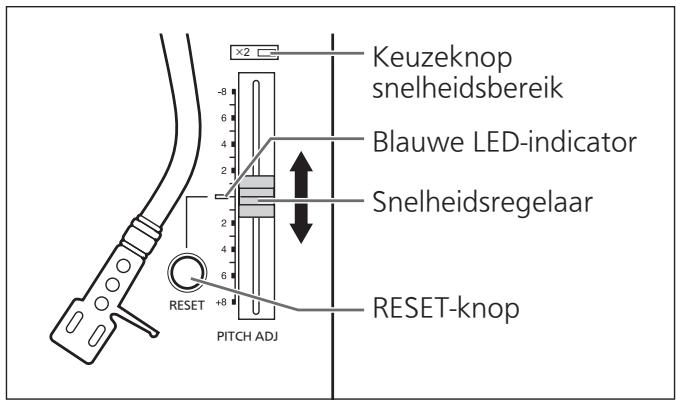

Snelheidsregeling (fijnafstelling van snelheid)

1 Druk op [RESET] om het blauwe LED-lampje uit te schakelen.

2 Druk op de keuzeknop voor snelheidsbereik om het snelheidsbereik te selecteren.

• [×2]-lampje aan: ±16 %
• [×2]-lampje uit: ±8 %

3 Terwijl de draaischijf draait

Verschuif [PITCH ADJ].

• Snelheid kan worden afgesteld tussen ong. -8 % en +8 % of ong. -16 % en +16 % afhankelijk van uw selectie.
• De cijfers geven de percentages bij benadering aan voor uw afstelling.

Keuzeknop snelheidsbereik Blauwe LED-indicator Snelheidsregelaar RESET-knop +8 PITCH ADJ

■ Terugkeren naar de vooraf ingestelde snelheid

Druk op [RESET].

De blauwe LED-indicator gaat aan en de snelheid keert onmiddellijk terug naar een vooraf ingestelde waarde ongeacht de stand van [PITCH ADJ].

(33-1/3, 45 of 78 t/min)

■ Meten van de snelheid

U kunt de snelheid meten aan de hand van de vier rijen stroboscoopspiegels op de buitenrand van de draaischijf.

Stroboscoopspiegels

a b c d

Ⓐ+6,4 % verandering in snelheid bij stilstand
⑥+3,3 % verandering in snelheid bij stilstand
©Normaal toerental draaischijf (33-1/3, 45 of 78 t/min) bij stilstand
(d)-3,3 % verandering in snelheid bij stilstand

Aandacht

De stroboscoopspiegels worden verlicht door de stroboscooplamp (blauwe LED) in synchronisatie met de precieze frequentie van de digitale regeling. Gebruik altijd de blauwe LED om de snelheid te meten.

Stroboscooplamp • +6.4 • 3.3 • 0 % • -3.3

Onderhoud

■ Onderhoud van de onderdelen

Verwijder goed het stof van de naald en de plaat.

• Verwijder de elementhouder met het element en reinig de naald met een zachte borstel. Borstel vanaf de voet naar de punt.
• Gebruik een platenreinigingsmiddel om uw platen schoon te houden.

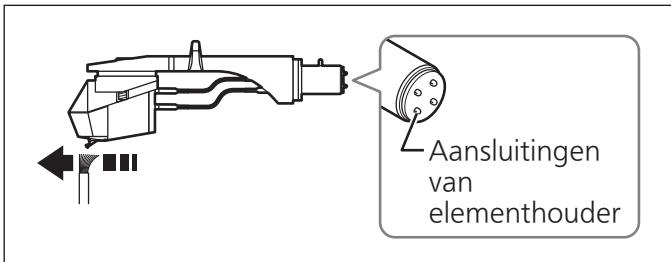

Aansluitingen van elementhouder

Veeg de aansluitingen van de elementhouder regelmatig schoon.

Veeg de aansluitingen van de elementhouder schoon met een zachte doek en breng de elementhouder op de toonarm aan.

Verlaag het volume of schakel de versterker uit alvorens de elementhouder aan te brengen of te verwijderen.

Als u de elementhouder beweegt terwijl het volume hoog is ingesteld, kunnen de luidsprekers beschadigd raken.

■ De stofkap reinigen

Veeg de stofkap en behuizing schoon met een zachte doek.

Verwijder hevig vuil met een goed uitgewrongen natte doek en veeg schoon met een zachte doek.

• Gebruik geen oplosmiddelen, zoals benzeen, thinner, alcohol, allesreiniger, doekjes met een chemisch preparaat e.d. Deze kunnen de behuizing vervormen of de afwerkingslaag doen loskomen.
• Veeg de stofkap niet schoon terwijl een plaat wordt afgespeeld.
  Dit kan statische elektriciteit veroorzaken. Door statische elektriciteit kan de toonarm naar de stofkap toe worden getrokken.

■ Vervoer van het apparaat

Gebruik het oorspronkelijke verpakkingsmateriaal om het apparaat weer in te pakken.

Als u dit verpakkingsmateriaal niet meer hebt, doet u het volgende:

• Verwijder de draaischijf en draaischijfmat en pak deze zorgvuldig in.
• Verwijder de elementhouder en het contragewicht van de toonarm en verpak deze zorgvuldig.
• Maak de toonarm vast met de armklem en zet hem met plakband vast.
• Wikkel het hoofdapparaat zorgvuldig in een deken of papier.

WEEE-symbool

Verwijdering van het product buiten de EU-landen

Dit symbool is alleen geldig in de EU. Neem contact op met een lokaal overheidskantoor of uw dealer om een juiste manier van verwijdering te bevestigen.

Gids voor het verhelpen van storingen

Voer de onderstaande controles uit voordat u contact opneemt voor onderhoud om storingen te verhelpen. Als u twijfelt over sommige controlepunten, of als de aangegeven oplossingen in het overzicht het probleem niet verhelpen, neem dan contact op met uw dealer.

Geen spanning.

- Is de stekker van het AC-netsnoer ingestoken? Steek de stekker van het snoer goed in. (⇒ 14)

Er is spanning, maar er is geen geluid. Zwak geluid.

- Zijn de verbindingen naar de PHONO-aansluitingen van de versterker/ontvanger juist gemaakt? Sluit de PHONO-kabels op de PHONO-aansluitingen van de versterker aan. (⇒ 14)

Het geluid van de linker- en rechterkanalen is omgekeerd.

• Zijn de verbindingen van de stereo-aansluitkabel naar de versterker of ontvanger omgekeerd? Controleer alle aansluitingen opnieuw. (⇒ 14)
• Zijn de verbindingen van de aansluitingsdraden van de elementhouder op de elementaansluitingen goed gemaakt? Controleer alle aansluitingen opnieuw. (⇒ 11)

Brom tijdens het afspelen.

• Zijn er andere toestellen of hun AC-netsnoer dicht bij de stereo-aansluitkabel geplaatst? Plaats de toestellen en hun AC-netsnoer verder van dit apparaat vandaan.
• Is de aardingsdraad aangesloten? Zorg dat de aardingsdraad juist is aangesloten. (⇒ 14)

De stroboscooplamp of het blauwe lampje knippert.

Voer de volgende bewerking uit wanneer de stroboscooplamp of het blauwe lampje knippert. De symptomen kunnen worden verbeterd.

① Zét [ON/OFF] op UIT.
② Trek de netstekker uit het stopcontact, wacht drie seconden en steek de stekker weer in het stopcontact.
③ Zet [ON/OFF] op AAN en druk op [START-STOP] om de draaischijf te doen draaien.

- Als de stroboscooplamp of het blauwe lampje opnieuw knippert, controleer dan welke van beiden knippert en neem contact op met onze servicevertegenwoordiger.

De firmware bijwerken

Om de werking te verbeteren of nieuwe functies toe te voegen, wordt de firmware voor het apparaat wanneer nodig bijgewerkt.

Vóór het bijwerken

• Download de firmware voor de versie-upgrade via de ondersteuningswebsite en maak een USB-geheugen dat wordt gebruikt voor de versie-upgrade.
• Zie de volgende website voor informatie over het maken van een USB-geheugen voor de versie-upgrade. www.technics.com/support/firmware/

1 Zet [ON/OFF] op UIT en verwijder de draaischijf. (⇒ 13)
2 Sluit het USB-geheugen voor de versie-upgrade aan op de UPDATE-aansluiting van het apparaat.

3 Zet [ON/OFF] op AAN.

• Wanneer het bijwerken wordt gestart, gaan de lampjes voor bijwerken branden
  van links naar rechts.

Lampjes voor bijwerken SERVICE ONLY

4 Controleer of alle vier de lampjes voor bijwerken branden, en zet vervolgens [ON/OFF] op UIT.

- Het duurt ongeveer 120 seconden om de firmware bij te werken.

5 Verwijder het USB-geheugen.

Aandacht

• Druk niet op [START-STOP] wanneer de draaischijf verwijderd is.
• Gebruik een USB-geheugen met FAT16- of FAT32-indeling.
• Sluit geen andere USB-apparaten dan het USB-geheugen voor de versie-upgrade aan op de UPDATE-aansluiting van dit apparaat.
• Er kan geen USB-apparaat worden opgeladen via de UPDATE-aansluiting van dit apparaat.
• Indien na het aansluiten van het USB-geheugen en het draaien [ON/OFF] naar ON, de update lampen niet binnen 15 seconden aan branden of ze knipperen, zie de volgende website. www.technics.com/support/firmware/

Technische gegevens

Algemeen
Voeding	110 - 240 V AC, 50/60 Hz
Stroomverbruik	14 W (spanning AAN)0,2 W (spanning UIT)
Afmetingen(B×H×D)	453 x 173 x 372 mm
Gewicht	Ong. 18,0 kg
Platenspelergedeelte
Type	Platenspeler met directe aandrijving (handmatig)
Aandrijving	Directe aandrijving
Motor	Gelijkstroommotor zonder borstels
Draaischijf	Messing en aluminium gegoten gecombineerd Diameter: 332 mmGewicht: Ong. 3,6 kg(inclusief een rubberafdekking)
Toerentallen draaischijf	33-1/3, 45 en 78 t/min
Snelheid met variabel bereik	±8 % en ±16 %
Aanloopkoppel	3,3 kg-cm
Aanloopkarakteristieken	0,7 sec. van stilstand tot 33-1/3 t/min
Remsysteem	Elektronische rem
Wow en flutter	0,025 % W.R.M.S. (JIS C5521)
Rumble	78 dB (IEC 98A gewogen)

Toonarmgedeelte
Type	Statisch gebalanceerd
Effectieve lengte	230 mm
Overstek	15 mm
Fouthoek	Binnen 2° 32' (op de buitenste groef van een plaat van 30 cm (12")) Binnen 0° 32' (op de binnenste groef van een plaat van 30 cm (12"))
Offset-hoek	22°
Instelbereik armhoogte	0 - 6 mm
Instelbereik naalddruk	0 - 4 g (directe aflezing)
Gewicht elementhouder	Ong. 7,6 g
Gewichtsbereik van element	(Zonder het hulpgewicht) 5,6 - 12,0 g 14,3 - 20,7 g (inclusief het beschermkapje) (Met het kleine hulpgewicht) 10,0 - 16,4 g 18,7 - 25,1 g (inclusief het beschermkapje) (Met het grote hulpgewicht) 14,3 - 19,8 g 23,0 - 28,5 g (inclusief het beschermkapje)
Kabelschoen elementhouder	1,2 mm φ 4-pins kabelschoen

Specificaties onder voorbehoud van wijzigingen zonder voorafgaande kennisgeving.

Introduktion
