BEDIENUNGSANLEITUNG SL-1200GEG PANASONIC

Plattenspieler mit Direktantrieb

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Produkt verwenden, und bewahren Sie diese Anleitung für die spätere Verwendung an einem sicheren Ort auf.

• Über die Bezeichnungen in dieser Bedienungsanleitung
• Die Seiten, die benannt werden, sind als „(⇒ 00)“ bezeichnet.
• Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.

Besondere Merkmale

Der schnurlose Direktantrieb eliminiert die Rastmomente und erzielt eine gleichmäßige Drehung

• Die Zwillingsrotorkonstruktion reduziert die winzigen Schwingungen während der Drehung, während ein hohes Drehmoment aufrechterhalten wird.
• Die hochgenaue Motorregelungstechnologie wählt den Antriebsmodus in Abhängigkeit vom Betriebsstatus des Motors aus. Diese Technologie kombiniert ein hohes Drehmoment mit hoher Stabilität.

Der Tonarm mit den Hochpräzisionslagern erreicht eine hohe Empfindlichkeit der Initialbewegung

• Das Rohr des Tonarms besteht aus Magnesium, das eine hohe Festigkeit bietet.
• Durch die Verwendung des traditionellen Kardanaufhängungsaufbaus von Technics und hochpräzise Lager wird eine hohe Anfangsbewegungsempfindlichkeit erreicht.

Dreistufiger Plattenspieler, der eine gleichmäßige Rotationsstabilität bietet

• Der Plattenspieler verfügt über einen dreistufigen Aufbau mit einer steifen Kombination aus einer Messing- und Aluminiumdruckgussplatte und einem Gummiüberzug auf der Rückseite, um unnötige Resonanzen zu beseitigen. Durch diesen Aufbau werden eine hohe Festigkeit und Schwingungsdämpfung erreicht.
• Die Verwendung eines Plattentellers der Schwergewichtsklasse, der eine hohe Trägheitsmasse entwickelt. Er bietet eine gleichmäßige Stabilität der Drehbewegung.

Vierstufiger Gehäuseaufbau und Isolierfüße mit einer sorgfältigen Antischwingungsgestaltung

• Die Oberseite des reinen Aluminiums wurde mit einem dreistufigen Aufbau aus Aluminiumdruckguss, BMC und schwerem Gummi versehen. Dieser vierstufige Aufbau kombiniert eine hohe Festigkeit mit einer hochwertigen Beschichtung und einem solchen Gefühl.
• Die Isolierfüße verwenden einen speziellen Silikonkautschuk, um eine hohe Schwingungsdämpfung und lange Zuverlässigkeit zu gewährleisten. Diese dämpfen die fremden Schwingungen vollständig und unterdrücken die heulenden Geräusche.

Hochwertige Anschlüsse

• Die Verwendung von messinggefrästen und vergoldeten Anschlüssen verhindert die Verschlechterung der Tonqualität.
• Im Innern des Gehäuses wird ein metallischer abschirmender Aufbau verwendet, um die Auswirkungen äußerer Störgeräusche abzuschwächen.

Hochpräzise Plattentellerdrehzahl, die durch eine Drehzahlsteuerung konstant gehalten wird

• Zum Erreichen einer konstanten Drehzahlsteuerung wird eine digitale Steuerungsmethode eingesetzt.
• Eine Auswahltaste für den veränderlichen Drehzahlbereich (×2) ist verfügbar. Damit ist eine Drehzahlsteuerung im Bereich bis zu ±16 % möglich.

Inhaltsverzeichnis

- Vor der Verwendung

Sicherheitsvorkehrungen 6

Zubehör 9

Bezeichnung der Teile 10

- Erste Schritte

Zusammenbau des Plattenspielers.... 11

• Anbringen des Tonabnehmers.... 11
• Anbringen des Plattentellers.... 13
• Anbringen der Plattentellerauflage.... 13
• Anbringen des Tonarmkopfes...... 13
• Anbringen des Gegengewichtes 13

Anschlüsse und Aufstellung...... 14

• Anschluss an einen integrierten Verstärker oder ein Komponentensystem.... 14
• Aufstellung 15
• Aufsetzen der Staubschutzhaube .... 15

Einstellung 16

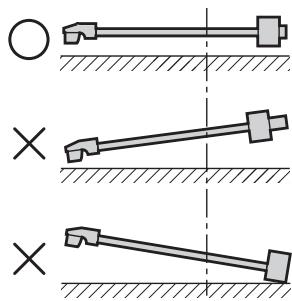

• Horizontalbalance .... 16

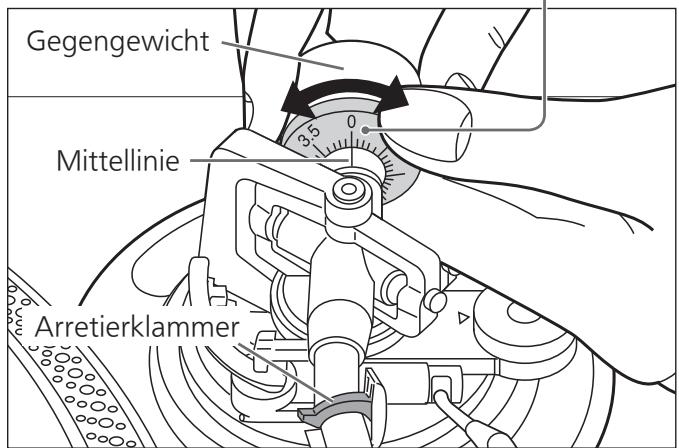

• Auflagedruck 16
• Antiskating.... 17

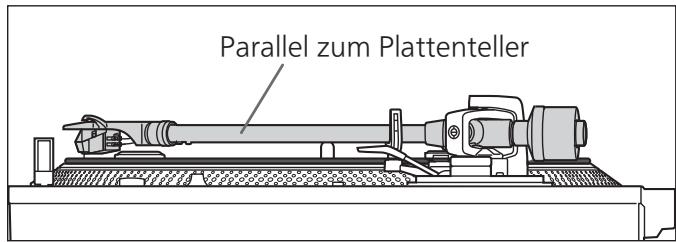

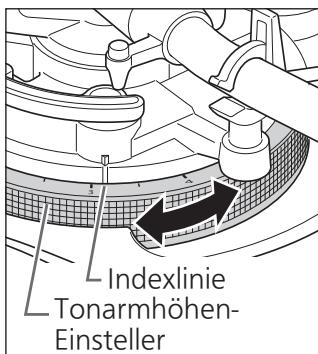

• Tonarmhöhe 18

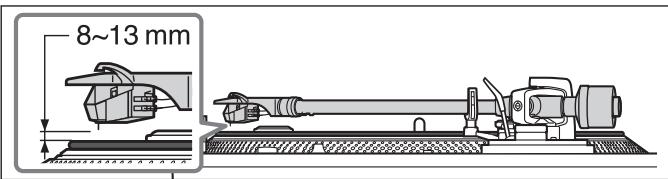

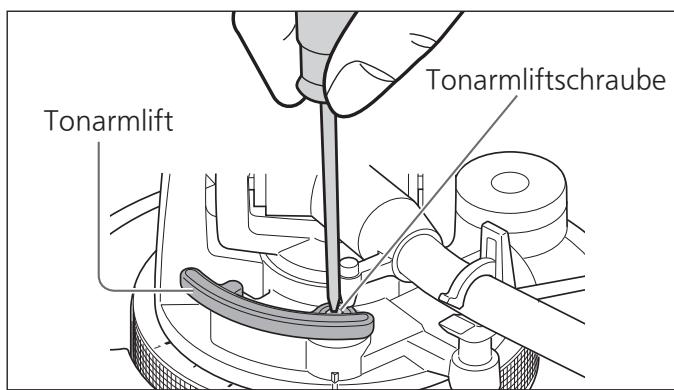

• Tonarmlift-Höhe 19
• Einstellung der Anlauf-/Abbremsgeschwindigkeit des Plattentellers.... 19

- Wiedergabe

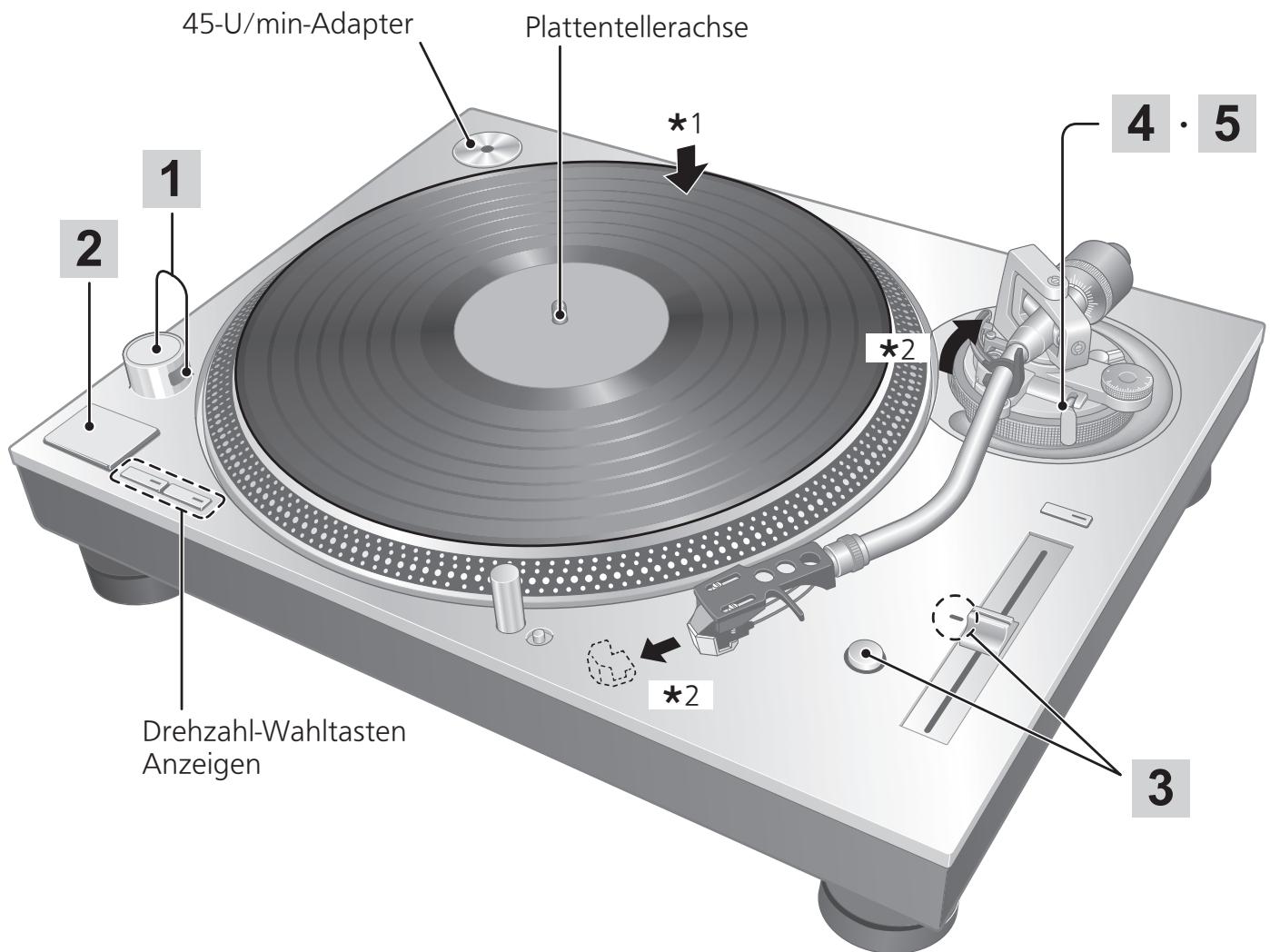

Abspielen von Schallplatten....20

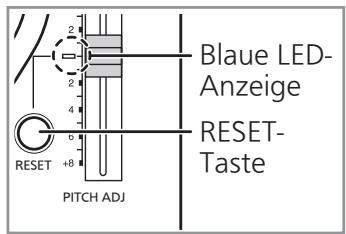

Drehzahlregler (Feineinstellung der Drehzahl)...... 22

- Pflege und Instandhaltung

Pflege und Instandhaltung 23

Liste von Fehlermöglichkeiten.... 24

Aktualisierung der Firmware.... 24

Technische Daten....25

Sicherheitsvorkehrungen

WARNUNG

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  -Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
  -Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
  -Ausschliesslich das empfohlene Zubehör verwenden.
  -Entfernen Sie die Abdeckungen nicht.
  -Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
  -Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
  -Stellen Sie keine schweren Gegenstände auf dieses Gerät.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  -Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.
  -Fügen Sie den Netzstecker vollständig in die Steckdose ein.
  -Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
  -Fassen Sie den Stecker nicht mit nassen Händen an.
  -Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
  -Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.
• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.
• Vergewissern Sie sich, dass der Nullleiter des Netzsteckers ordnungsgemäß geerdet ist, um einen Stromschlag zu vermeiden.
  -Eine Vorrichtung der Schutzklasse I ist für die Steckdose zur Verfügung zu stellen, um eine ordnungsgemäße Schutzerdung zu gewährleisten.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit tropischem Klima bestimmt.
• Stellen Sie keine Gegenstände auf dieses Gerät. Dieses Gerät wird heiß, wenn es eingeschaltet ist.

Aufstellung

• Stellen Sie dieses Gerät auf eine ebene Oberfläche.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: -Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.
  -Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
  -Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

- Achten Sie darauf, dass der Aufstellungsort stabil genug ist, um das Gewicht dieses Geräts zu tragen (⇒ 25).

- Heben oder tragen Sie dieses Gerät nicht, indem Sie es an einem seiner Knöpfe festhalten. Dies kann dazu führen, dass dieses Gerät herunterfällt, was Verletzungen oder Fehlfunktionen dieses Geräts zur Folge haben kann.

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

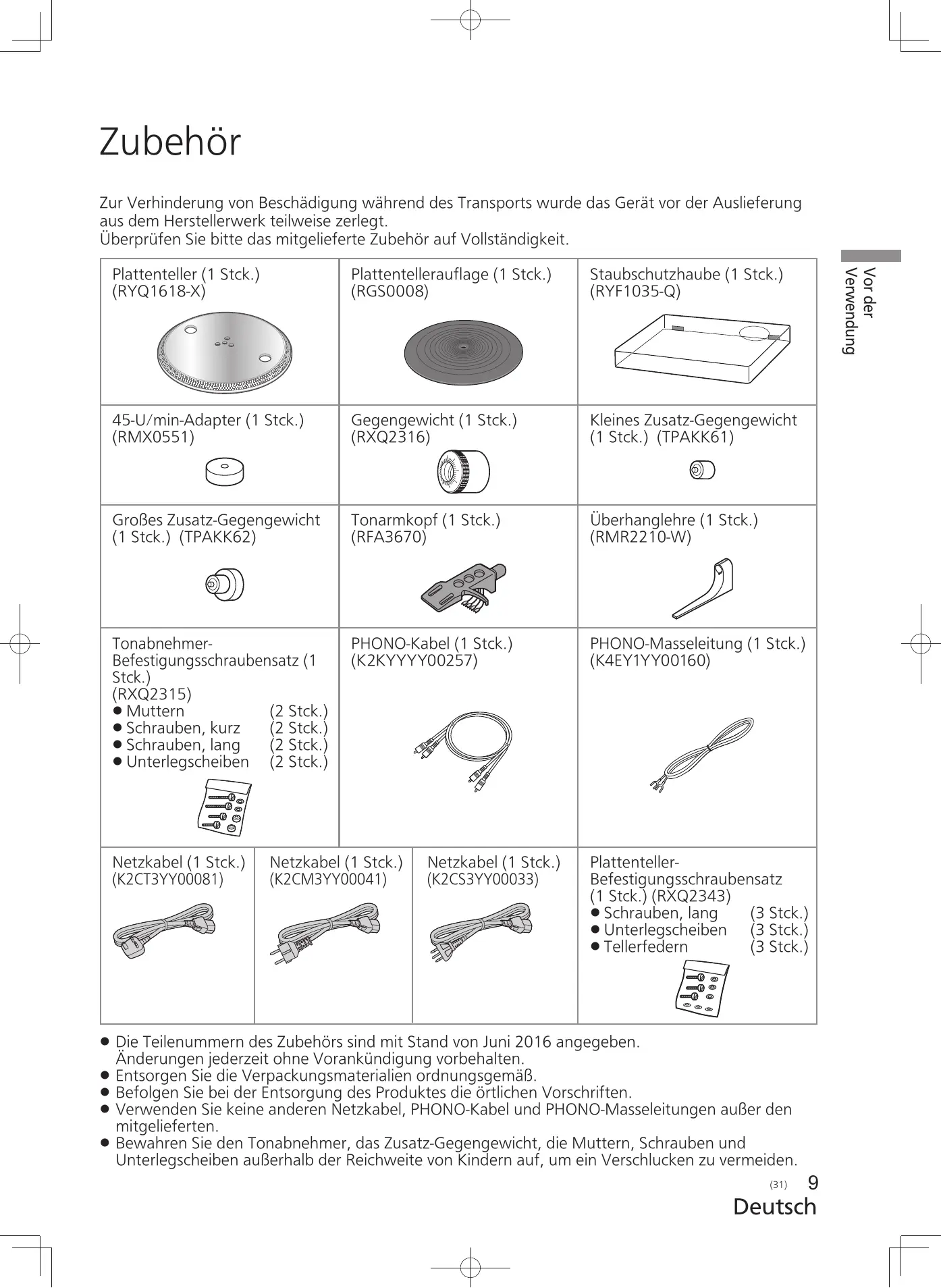

Zubehör

Zur Verhinderung von Beschädigung während des Transports wurde das Gerät vor der Auslieferung aus dem Herstellerwerk teilweise zerlegt.

Überprüfen Sie bitte das mitgelieferte Zubehör auf Vollständigkeit.

Plattenteller (1 Stck.)(RYQ1618-X)		Plattentellerauflage (1 Stck.)(RGS0008)		Staubschutzhaube (1 Stck.)(RYF1035-Q)
45-U/min-Adapter (1 Stck.)(RMX0551)		Gegengewicht (1 Stck.)(RXQ2316)		Kleines Zusatz-Gegengewicht(1 Stck.) (TPAKK61)
Großes Zusatz-Gegengewicht(1 Stck.) (TPAKK62)		Tonarmkopf (1 Stck.)(RFA3670)		Überhanglehre (1 Stck.)(RMR2210-W)
Tonabnehmer-Befestigungsschraubensatz (1 Stck.)(RXQ2315)● Muttern (2 Stck.)● Schrauben, kurz (2 Stck.)● Schrauben, lang (2 Stck.)● Unterlegscheiben (2 Stck.)		PHONO-Kabel (1 Stck.)(K2KYYYY00257)		PHONO-Masseleitung (1 Stck.)(K4EY1YY00160)
Netzkabel (1 Stck.)(K2CT3YY00081)	Netzkabel (1 Stck.)(K2CM3YY00041)		Netzkabel (1 Stck.)(K2CS3YY00033)	Plattenteller-Befestigungsschraubensatz(1 Stck.) (RXQ2343)● Schrauben, lang (3 Stck.)● Unterlegscheiben (3 Stck.)● Tellerfedern (3 Stck.)

• Die Teilenummern des Zubehörs sind mit Stand von Juni 2016 angegeben. Änderungen jederzeit ohne Vorankündigung vorbehalten.
• Entsorgen Sie die Verpackungsmaterialien ordnungsgemäß.
• Befolgen Sie bei der Entsorgung des Produktes die örtlichen Vorschriften.
• Verwenden Sie keine anderen Netzkabel, PHONO-Kabel und PHONO-Masseleitungen außer den mitgelieferten.
• Bewahren Sie den Tonabnehmer, das Zusatz-Gegengewicht, die Muttern, Schrauben und Unterlegscheiben außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu vermeiden.

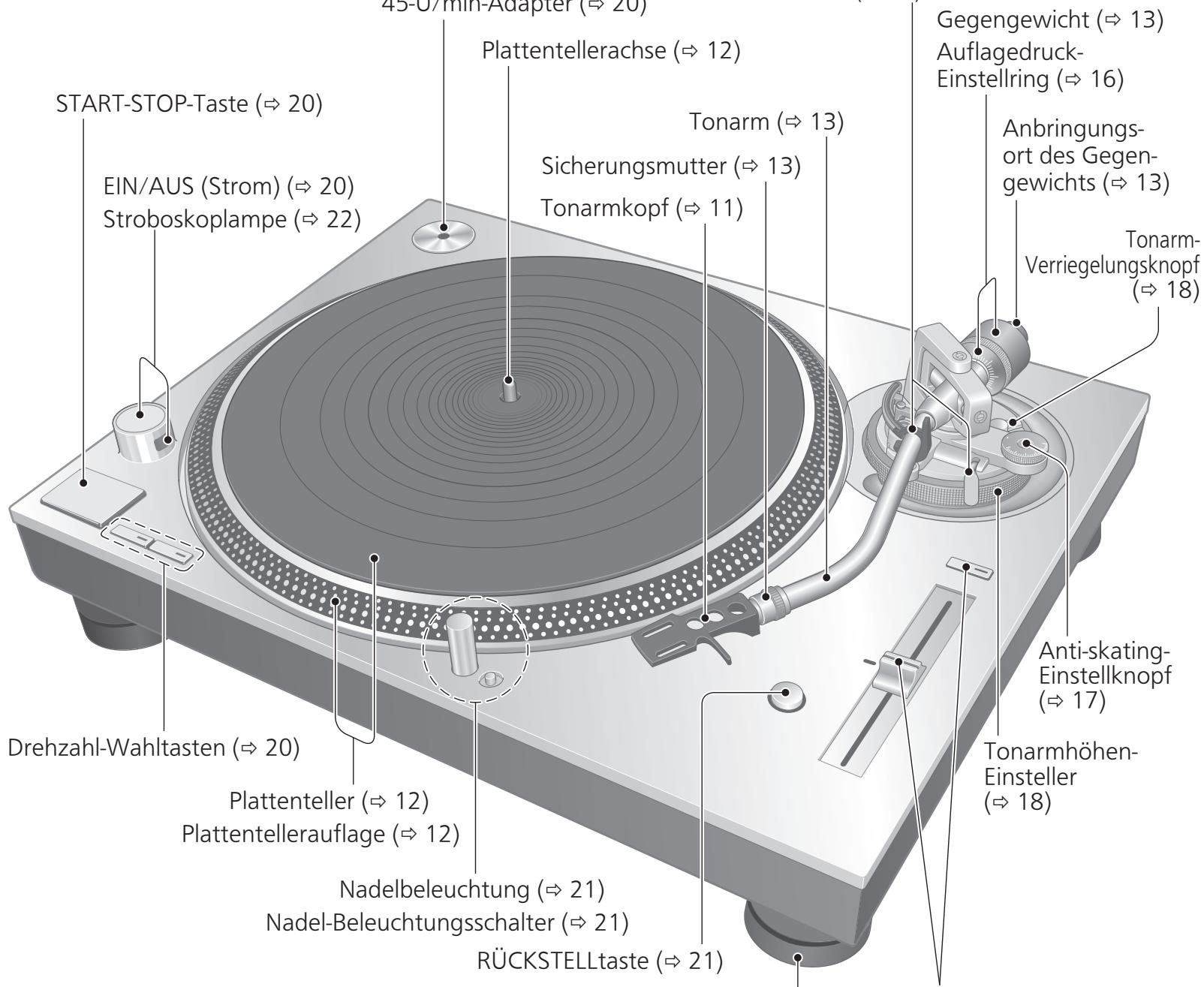

Bezeichnung der Teile

Die Zahlen wie zum Beispiel ( 20) bezeichnen die Referenzseiten.

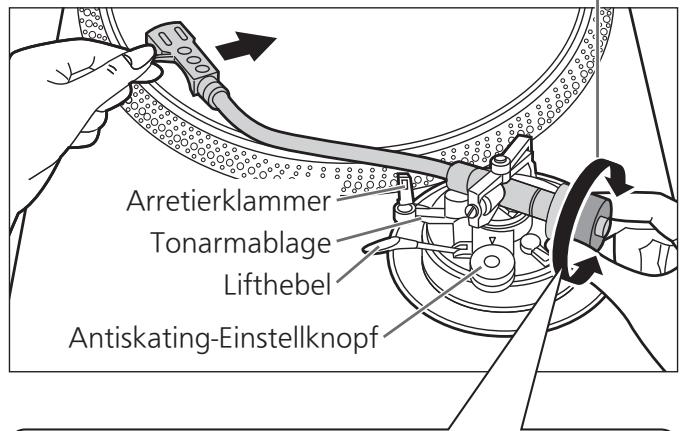

Arretierklammer ( 16)

Tonarmablage ( 16)

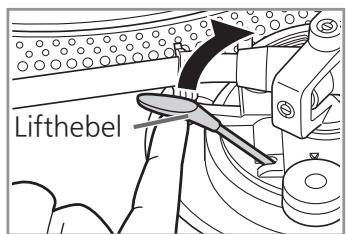

Lifthebel ( 16)

45-60/Mini-Adapter (⇒ 20) Plattentellerachse (⇒ 12) Sicherungsmutter (⇒ 13) Tonarm (⇒ 13) Tonarmkopf (⇒ 11) Gegengewicht (⇒ 13) Auflagedruck- Einstellring (⇒ 16) Anbringungs- ort des Gegen- gewichts (⇒ 13) Tonarm- Verriegelungsknopf (⇒ 18) Anti-skating- Einstellknopf (⇒ 17) Tonarmhöhen- Einsteller (⇒ 18) RÜCKSTELLtaste (⇒ 21) Nadelbeleuchtung (⇒ 21) Nadel-Beleuchtungsschalter (⇒ 21) Plattenteller (⇒ 12) Plattentellerauflage (⇒ 12) Drehzahl-Wahltasten (⇒ 20) EIN/AUS (Strom) (⇒ 20) Stroboskoplampe (⇒ 22)

Isolierfüße (⇒ 15)

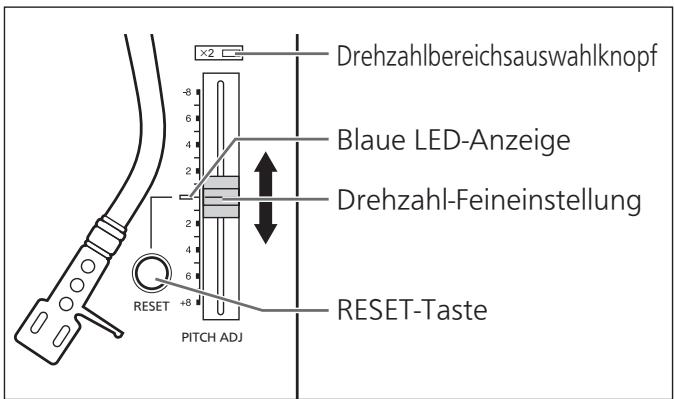

Drehzahl-Feineinstellung ( 22)

Drehzahlbereichsauswahlknopf

(⇒ 22)

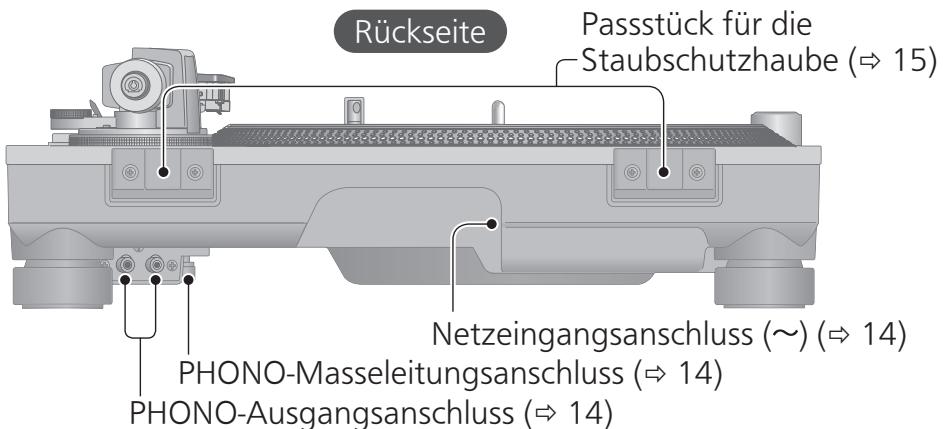

Rückseite Passstück für die Staubschutzhaube (⇒ 15) Netzeingangsanschluss (~) (⇒ 14) PHONO-Masseleitungsanschluss (⇒ 14) PHONO-Ausgangsanschluss (⇒ 14)

Zusammenbau des Plattenspielers

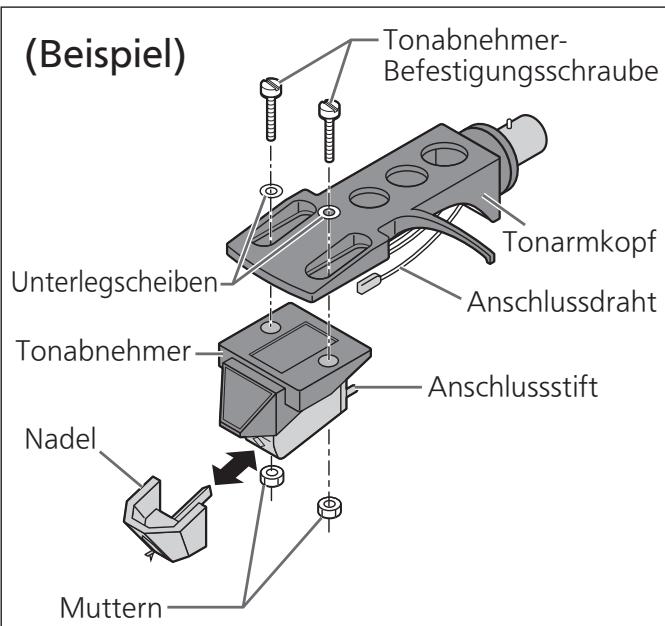

Anbringen des Tonabnehmers

1 Bringen Sie einen Tonabnehmer (käuflich erworben) provisorisch an.

Befestigen Sie den Tonabnehmer unter Bezugnahme auf die dem Tonabnehmer beiliegende Montageanleitung am Tonarmkopf und ziehen Sie die Schrauben leicht an.

• Wenn die Befestigungsschrauben im Tonabnehmer enthalten sind, benutzen Sie sie.
• Verwenden Sie zum Abspielen von 78-U/min-Schallplatten einen Tonabnehmer für 78-U/min-Schallplatten.
• Verwenden Sie einen handelsüblichen flachen Minischraubendreher (4 mm).

(Beispiel) Tonabnehmer- Befestigungsschraube Tonarmkopf Anschlussdraht Unterlegscheiben Tonabnehmer Anschlussstift Nadel Muttern

(Anschlussdraht)		(Anschlussstift)
Rot	→	R+	(Rot)
Grün	→	R-	(Grün)
Weiß	→	L+	(Weiß)
Blau	→	L-	(Blau)

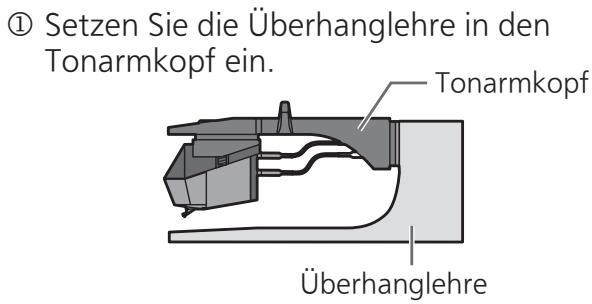

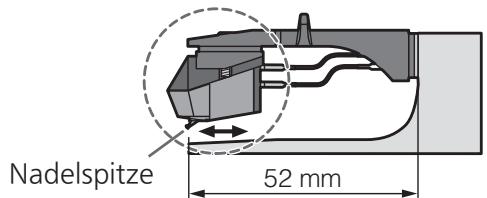

2 Stellen Sie den Überhang ein.

Verwenden Sie die mitgelieferte Überhanglehre.

① Setzen Sie die Überhanglehre in den Tonarmkopf ein. Tonarmkopf Überhanglehre

② Verschieben Sie den Tonabnehmer, bis die Nadelspitze mit dem Ende der Überhanglehre fluchtet.

Nadelspitze 52 mm

- Der Tonabnehmer muss sich parallel zum Tonarmkopf befinden, wenn Sie ihn von oben und der Seite betrachten (die Abbildung zeigt die Ansicht von oben).

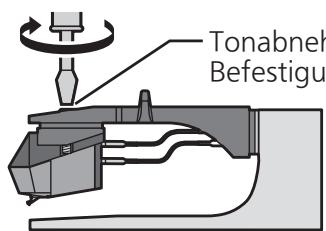

③ Ziehen Sie die Schraube für den Tonabnehmer fest.

- Achten Sie darauf, dass der Tonabnehmer nicht herausrutscht.

Tonabneh Befestigur

Der Überhang kann optimal eingestellt werden.

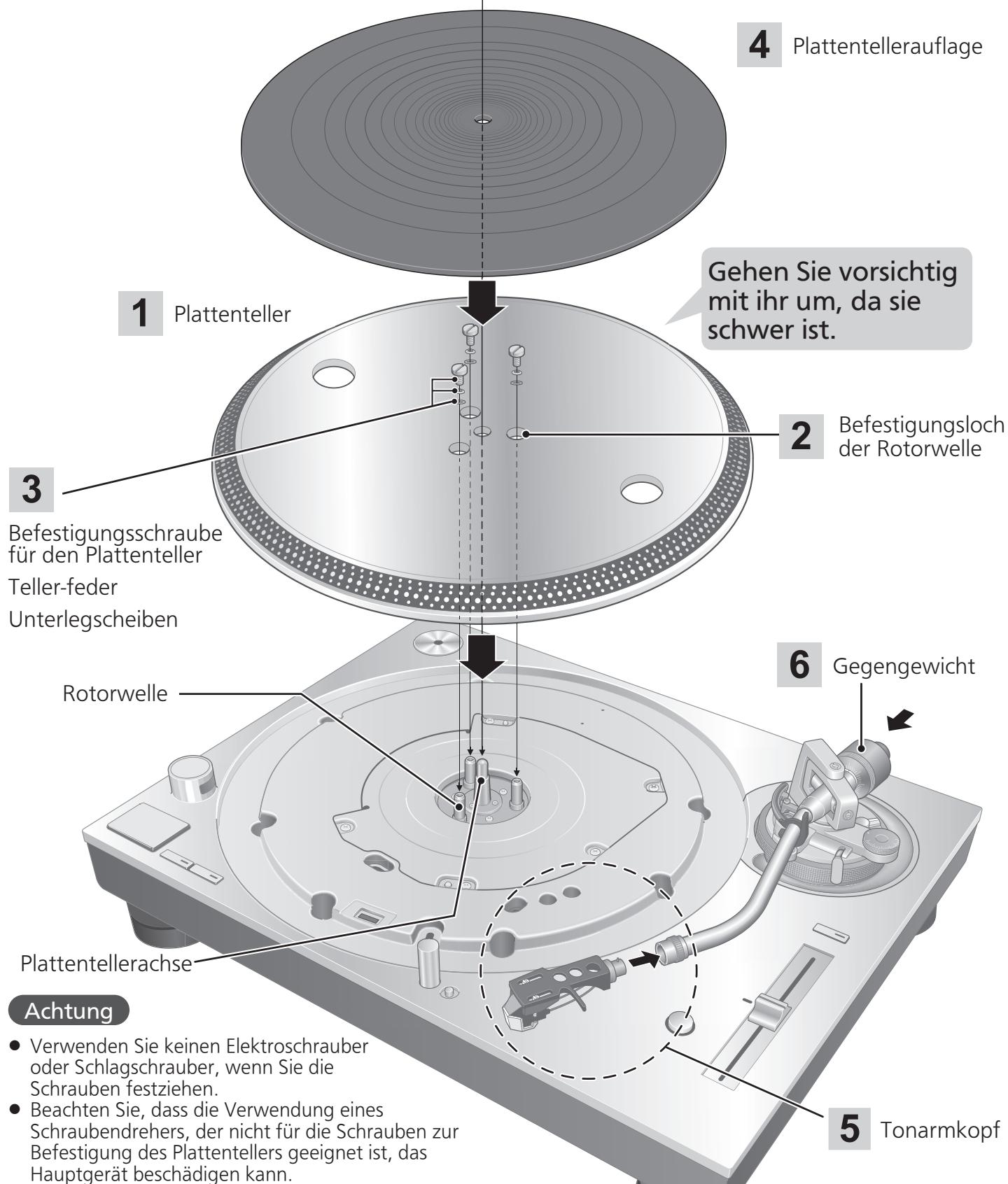

Zusammenbau des Plattenspielers (Fortsetzung)

Zur Verhinderung von Beschädigung während des Transports wurde das Gerät vor der Auslieferung aus dem Herstellerwerk teilweise zerlegt.

Bauen Sie den Plattenspieler in der unten gezeigten Reihenfolge zusammen.

Achtung

Schließen Sie das Netzkabel erst nach dem vollständigen Zusammenbau des Plattenspielers an eine Netzsteckdose an.

4 Plattentellerauflage 1 Plattenteller Gehen Sie vorsichtig mit ihr um, da sie schwer ist. 2 Befestigungsloch der Rotorwelle 3 Befestigungsschraube für den Plattenteller Teller-feder Unterlegscheiben 6 Gegengewicht Rotorwelle Achtung Verwenden Sie keinen Elektroschrauber oder Schlagschrauber, wenn Sie die Schrauben festziehen. Beachten Sie, dass die Verwendung eines Schraubendrehers, der nicht für die Schrauben zur Befestigung des Plattentellers geeignet ist, das Hauptgerät beschädigen kann. 5 Tonarmkopf

Anbringen des Plattentellers

1 Setzen Sie die Plattentellerachse in das Mittelloch des Plattenspielers ein.

Achtung

• Seien Sie bei der Handhabung des Plattentellers vorsichtig, da er schwer ist.
• Wischen Sie die Fingerabdrücke oder den Schmutz mit einem weichen Tuch ab.

2 Senken Sie den Plattenteller langsam ab, während Sie die Befestigungslöcher der Rotorwelle (drei Stellen) an den Rotorwellen ausrichten.

- Drehen Sie den Plattenteller in beide Richtungen, um die Löcher an den Rotorwellen auszurichten.

Achtung

- Wenn die Rotorwellen falsch ausgerichtet sind, verbleibt ein Spalt zwischen dem Plattenteller und dem Hauptgerät und Sie können den Plattenteller nicht ordnungsgemäß befestigen. Drücken Sie den Plattenteller nicht nach unten.

3 Bringen Sie die Unterlegscheiben, Tellerfedern und Schrauben für den Plattenteller an den Rotorwellen-Befestigungslöchern an und ziehen Sie die Befestigungsschrauben sicher fest.

• Wenn Sie die Schrauben festziehen, achten Sie darauf, dass die Schraubenköpfe nicht aus der Oberfläche des Plattentellers vorstehen.
• Ziehen Sie die drei Schrauben gleichmäßig fest.

■ Abnehmen des Plattentellers

① Lösen Sie die Befestigungsschrauben für den Plattenteller und nehmen Sie sie ab. -Bewahren Sie die Schrauben, Tellerfedern und Unterlegscheiben sorgfältig auf.
② Halten Sie den Plattenteller mit beiden Händen fest und ziehen Sie ihn langsam gerade ab.

Anbringen der Plattentellerauflage

4 Legen Sie die Plattentellerauflage auf den Plattenteller.

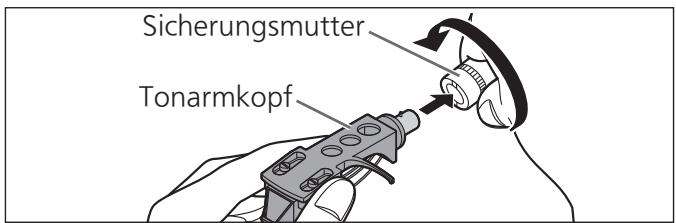

Anbringen des Tonarmkopfes

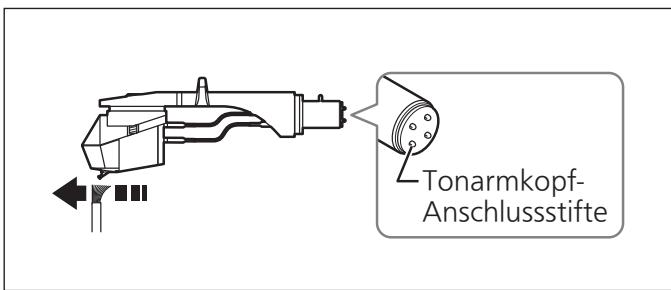

5 Setzen Sie den Tonarmkopf mit dem Tonabnehmer in den Tonarm ein. Halten Sie den Tonarmkopf waagerecht fest und ziehen Sie die Sicherungsmutter fest.

- Achten Sie darauf, die Nadelspitze nicht zu berühren.

Sicherungsmutter Tonarmkopf

Anbringen des Gegengewichtes

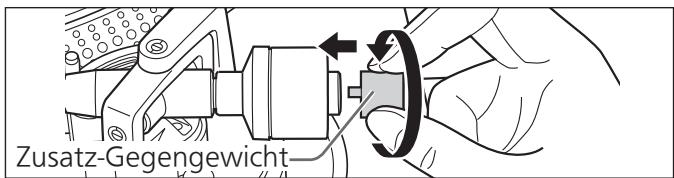

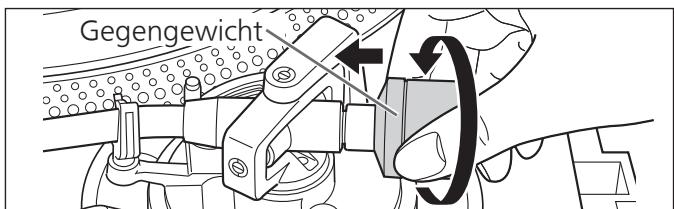

6 Bringen Sie das Gegengewicht am hinteren Ende des Tonarms an.

Gegengewicht

Zusatz-Gegengewicht

- Bringen Sie das beigefügte Zusatz-Gegengewicht an der Rückseite des Tonarms entsprechend dem Gewicht Ihres Tonabnehmers an. Für die einstellbaren Gewichtsbereiche des Tonabnehmers siehe "Zulässiger Tonabnehmer-Gewichtsbereich". (⇒25)

Hinweis

- Die Innenseite des Gegengewichts ist eingefettet.

Anschlüsse und Aufstellung

• Schalten Sie alle Geräte aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie irgendwelche Anschlüsse vornehmen.
• Schließen Sie das Netzkabel erst dann an, nachdem alle anderen Anschlüsse hergestellt worden sind.
• Achten Sie darauf, die PHONO-Masseleitung anzuschließen. Andernfalls kann ein Brummen auftreten.
• Weitere Informationen finden Sie in der Bedienungsanleitung des angeschlossenen Geräts.

1 Verbinden Sie die PHONO-Kabel und die PHONO-Masseleitung mit den PHONO-Anschlüssen des angeschlossenen Geräts.

- Wenn der angeschlossene Verstärker nicht über PHONO-Anschlüsse verfügt, werden Sie weder die richtige Lautstärke noch eine einwandfreie Klangqualität erhalten.

2 Schließen Sie das Netzkabel an eine Netzsteckdose an.

- Überprüfen Sie die Wattleistung des Netzeingangs der angeschlossenen Anlage, bevor Sie sie an dieses Gerät anschließen. (Die Leistungsaufnahme dieses Gerätes beträgt 14 W.)

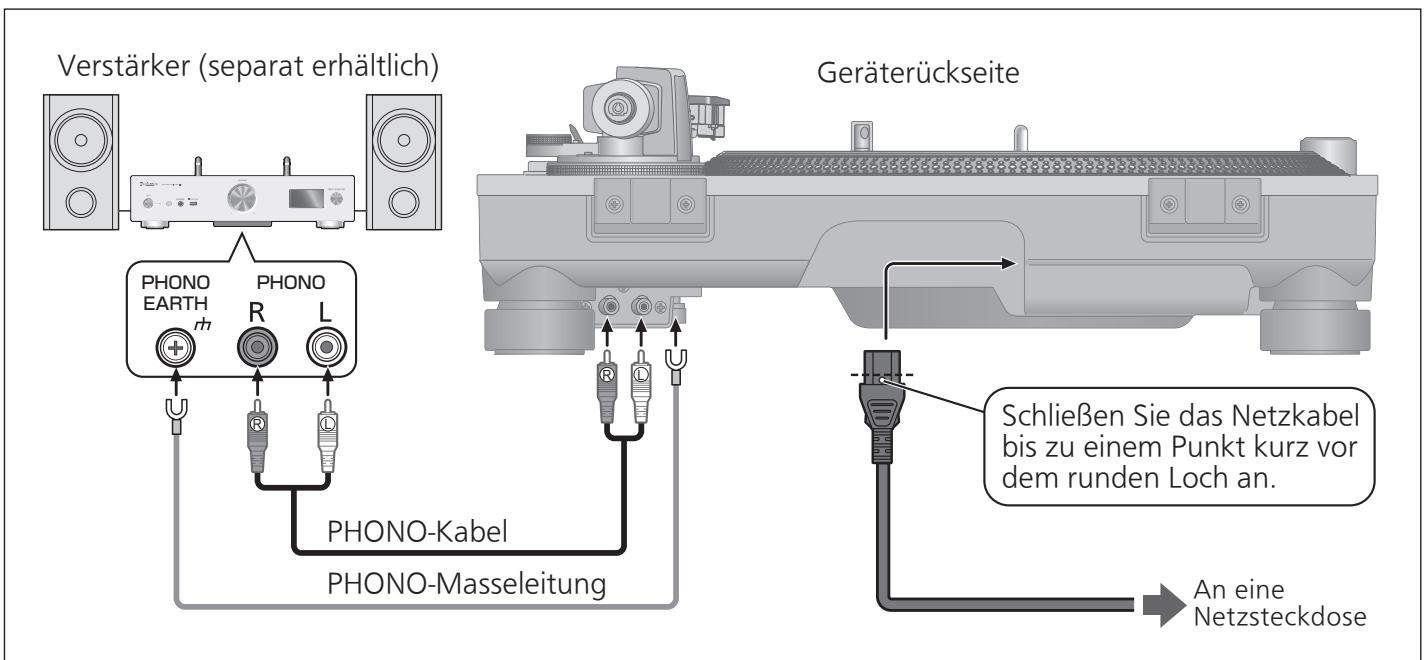

Anschluss an einen integrierten Verstärker oder ein Komponentensystem

Verstärker (separat erhältlich) GERÄTERÜCKseite PHONO EARTH PHONO R L PHONO-Kabel PHONO-Masseleitung Schließen Sie das Netzkabel bis zu einem Punkt kurz vor dem runden Loch an. An eine Netzsteckdose

Hinweis

- Der Betriebsschalter trennt das ganze Gerät nicht von der Stromversorgung, selbst wenn er sich in der Stellung „OFF“ befindet.

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden möchten. Stellen Sie das Gerät so auf, dass Sie den Stecker leicht herausziehen können.

Aufstellung

Stellen Sie den Plattenspieler auf einer waagerechten, möglichst schwingungsfreien Unterlage auf.

Stellen Sie den Plattenspieler so weit wie möglich von den Lautsprechern entfernt auf.

■ Stellen Sie die Höhe ein, um das Gerät horizontal aufzustellen

Heben Sie das Hauptgerät an, um die Isolatoren umzudrehen und die Höhe einzustellen.

• Im Uhrzeigersinn: Senkt die Höhe.
• Gegen den Uhrzeigersinn: Erhöht die Höhe.

Achtung

- Drehen Sie die Isolierfüße nicht zu weit. Andernfalls können sie sich lösen oder beschädigt werden.

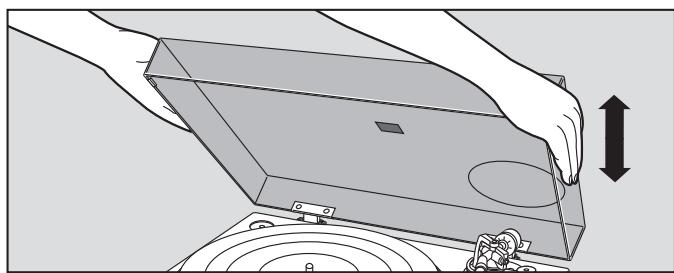

Aufsetzen der Staubschutzhaube

1 Halten Sie die Staubschutzhaube mit beiden Händen fest und setzen Sie sie in die Passstücke für die Staubschutzhaube (⇒ 10) am Plattenspieler ein.

- Um die Staubschutzhaube abzunehmen, öffnen Sie sie und heben Sie sie gerade nach oben an.

- Bringen Sie den Tonarm an der Tonarmablage an und befestigen Sie sie mit der Arretierklammer, bevor Sie die Staubschutzhaube anbringen oder abnehmen.

■ Hinweise zur Aufstellung

• Bevor Sie das Gerät an einem anderen Ort aufstellen, trennen Sie alle angeschlossenen Geräte ab und schalten Sie die Stromversorgung aus.
• Schützen Sie den Plattenspieler vor direkter Sonneneinstrahlung, Staub und Feuchtigkeit und vermeiden Sie eine Aufstellung in der Nähe von Heizkörpern.
• Falls ein Radio in der Nähe des Plattenspielers betrieben wird, kann dieses Gerät Störgeräusche auffangen. Stellen Sie das Gerät so weit wie möglich vom Radio entfernt auf.
• Stellen Sie das Gerät nicht auf eine Wärmequelle.
• Meiden Sie einen Ort mit starken Temperaturschwankungen.
• Meiden Sie einen Ort mit hoher Kondensation.
• Meiden Sie einen instabilen Aufstellungsort.
• Stellen Sie keinen Gegenstand auf das Gerät.
• Stellen Sie das Gerät nicht an einem beengten Platz auf, wie zum Beispiel einem Bücherregal.
• Stellen Sie das Gerät an einem Ort auf, der weit genug von den Wänden oder anderen Geräten entfernt ist, um eine wirksame Wärmeabstrahlung aus dem Innern des Geräts zu gewährleisten.
• Achten Sie darauf, dass das Material des Aufstellungsortes stark genug ist, um das Gewicht dieses Geräts zu tragen.
• Beachten Sie, dass das Gerät durch Zigarettenqualm oder Feuchtigkeit eines Ultraschall-Luftbefeuchters beschädigt werden kann.

Kondensation

Denken Sie daran, was passiert, wenn Sie eine kalte Flasche aus einem Kühlschrank nehmen. Wenn Sie sie eine Weile im Raum belassen, bilden sich Tautropfen an der Oberfläche der Flasche. Diese Erscheinung wird „Kondensation“ genannt.

● Bedingungen, die Kondensation hervorrufen
◇ Schnelle Temperaturänderung (hervorgerufen durch den Wechsel von einem warmen an einen kalten Ort und umgekehrt, schnelles Abkühlen oder Erhitzen, oder das direkte Aussetzen der kühlen Luft)
◇ Hohe Luftfeuchtigkeit in einem Raum mit viel Wasserdampf usw.
◇ Regenzeit
- Die Kondensation kann das Gerät beschädigen. Wenn dies aufgetreten ist, schalten Sie das Gerät aus und belassen Sie es so, bis es die Umgebungstemperatur angenommen hat (etwa 2 bis 3 Stunden).

Einstellung

Horizontalbalance

Vorbereitung

• Nehmen Sie zuerst die Staubschutzhaube ab.
• Entfernen Sie den Nadelschutz, wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und lösen Sie dann die Arretierklammer.
• Bringen Sie den Lifthebel in seine untere Stellung.
• Drehen Sie den Antiskating-Einstellknopf in die Stellung „0“.

1 Befreien Sie den Tonarm aus der Tonarmablage und stellen Sie die Horizontalbalance ein, indem Sie das Gegengewicht drehen.

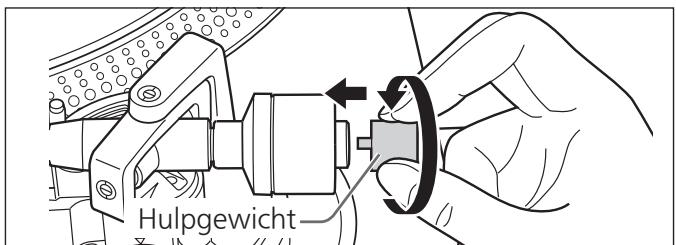

Halten Sie den Tonarm fest und drehen Sie das Gegengewicht in die Pfeilrichtung, um die Balance einzustellen, bis der Arm annähernd horizontal ist.

- Achten Sie dabei darauf, dass die Nadelspitze nicht mit dem Plattenteller oder dem Hauptgerät in Berührung kommt.

Gegengewicht

Hier halten, um zu drehen

Arretierklammer Tonarmablage Lifthebel Antiskating-Einstellknopf

Die Balance ist hergestellt und der Tonarm ist parallel zum Plattenteller.

Das Gegengewicht ist zu weit vorn.

Das Gegengewicht ist zu weit hinten.

Auflagedruck

Vorbereitung

• Nehmen Sie zuerst die Staubschutzhaube ab.
• Führen Sie den Tonarm auf die Tonarmablage zurück und sichern Sie ihn mit der Arretierklammer.

1 Drehen Sie den Auflagedruck-Einstellring, bis „0“ in die Mittellinie auf der Rückseite des Tonarms gelangt.

- Halten Sie dabei das Gegengewicht mit einer Hand fest.

Auflagedruck- Einstellring

Hier halten, um zu drehen

Gegengewicht Mittellinie Arretierklammer

Hinweis

- Informationen zum geeigneten Auflagedruck finden Sie in der Bedienungsanleitung Ihrer Nadel.

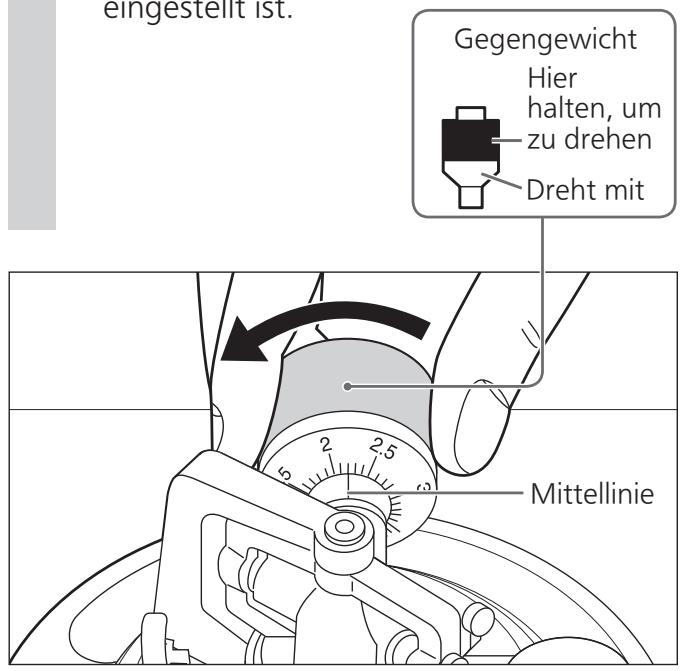

2 Drehen Sie das Gegengewicht, um es auf den für den Tonabnehmer vorgeschriebenen Auflagedruck einzustellen.

• Der Auflagedruck-Einstellring dreht sich zusammen mit dem Gegengewicht.
• Drehen Sie ihn so weit, bis die Mittellinie auf den entsprechenden Auflagedruck eingestellt ist.

eingestellt ist. Gegengewicht Hier halten, um zu drehen Dreht mit Mittellinie

Antiskating

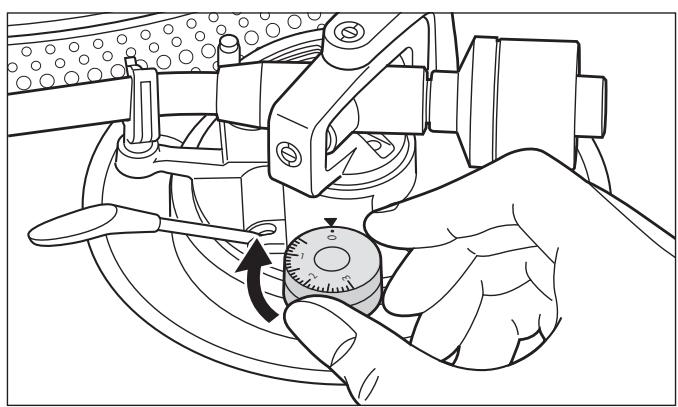

1 Drehen Sie den Antiskating-Einstellknopf, um ihn auf den gleichen Wert wie den Auflagedruck-Einstellring einzustellen.

- Stellen Sie bei Auflagedrücken von 3 g und höher die Anti-Skating-Einstellung auf „3“ ein.

Tonarmhöhe

Nehmen Sie diese Einstellung nur vor, wenn der verwendete Tonabnehmer dies erforderlich macht.

Vorbereitung

- Legen Sie eine Schallplatte auf den Plattenteller.

1 Drehen Sie den Tonarm-Verriegelungsknopf, um den Tonarm freizugeben.

Tonarm-Verriegelungsknopf

(Freigegeben)

Lock (Arretiert)

2 Stellen Sie die Höhe mit dem Tonarmhöhen-Einsteller ein.

Stellen Sie die Tonarmhöhe ein, bis der Tonarm parallel zur Schallplatte liegt.

① Verwenden Sie die nachfolgende Tabelle zum Nachschlagen, um die geeignete Positionsmarkierung für die Höhe Ihres Tonabnehmers herauszufinden.

(Für den mitgelieferten Tonarmkopf)

	Höhe des Tonabnehmers (H) in Millimetern	Skalenteilung auf Tonarmhöhen-Einsteller
	17	0
	18	1
	19	2
	20	3
	21	4
	22	5
	23	6

② Drehen Sie den Tonarmhöhen-Einsteller, um die Positionsmarkierung an der Indexlinie auszurichten. 0 bis 6 mm sind auf dem Tonarmhöhen-Einsteller markiert.

Indexlinie Tonarmhöhen- Einsteller

3 Nachdem die Einstellung der Tonarmhöhe beendet ist, arretieren Sie den Tonarm, indem Sie den Tonarm-Verriegelungsknopf drehen.

■ Wenn die Höhe des Tonabnehmers (H) nicht bekannt ist,

Entfernen Sie den Nadelschutz, wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und lösen Sie dann die Arretierklammer. Bringen Sie den Lifthebel in seine untere Stellung, legen Sie die Nadelspitze auf eine Schallplatte und stellen Sie dann den Tonarmhöhen-Einsteller ein, bis der Tonarm parallel zur Schallplatte liegt.

Parallel zum Plattenteller

Achtung

• Achten Sie darauf, die Nadelspitze nicht zu beschädigen.
• Verwenden Sie das Produkt nicht, wenn die Verriegelung des Tonarms gelöst ist.

Tonarmlift-Höhe

Nehmen Sie die Einstellung bei Bedarf entsprechend Ihrem Tonabnehmer vor.

Vorbereitung

• Legen Sie eine Schallplatte auf den Plattenteller.
• Entfernen Sie den Nadelschutz, wobei eine Berührung der Nadelspitze sorgfältig zu vermeiden ist, und lösen Sie dann die Arretierklammer.
• Bringen Sie den Lifthebel in seine obere Stellung und heben Sie den Tonarm auf der Schallplatte auf.

1 Überprüfen Sie die Tonarmlift-Höhe (der Abstand zwischen der Nadelspitze und der Plattenoberfläche). Wenn Sie eine Einstellung vornehmen müssen, gehen Sie zu Schritt 2.

- Die Tonarmlift-Höhe ist werksseitig auf 8 bis 13 mm eingestellt.

8~13 mm

2 Führen Sie den Tonarm auf dieTonarmablage zurück und sichernSie ihn mit der Arretierklammer.Drehen Sie die Einstellschraube.

• Durch Drehen der Schraube im Uhrzeigersinn wird der Tonarmlift abgesenkt.
• Durch Drehen der Schraube entgegen den Uhrzeigersinn wird der Tonarmlift angehoben.

Tonarmlift Tonarmliftschraube

Einstellung der Anlauf-/Abbremsgeschwindigkeit des Plattentellers

Sie können den manuellen Modus oder automatischen Modus auswählen. (Werkseinstellung: Automatikmodus)

■ Automatischer Modus

Wir empfehlen den Automatikmodus, der die Leistungsfähigkeit des Produkts maximieren kann. Die (nachfolgend beschriebene)

"Anlaufgeschwindigkeit" wird automatisch eingestellt. (Das eingestellte Drehmoment wird nicht wiedergegeben.)

① Stellen Sie den Modusschalter mithilfe eines Werkzeugs wie zum Beispiel eines dünnen Schraubendrehers auf [A].

■ Manueller Modus

Sie können die "Anlaufgeschwindigkeit" manuell einstellen.

① Stellen Sie den Modusschalter mithilfe eines Werkzeugs wie zum Beispiel eines dünnen Schraubendrehers auf [M].

Anlaufgeschwindigkeit

Sie können die Anlaufgeschwindigkeit (die Zeit, bis der Plattenteller die konstante Geschwindigkeit erreicht) vom Drücken der Taste [START-STOP] und die Drehmomentverstärkung bei der konstanten Geschwindigkeit einstellen.

① Stellen Sie den Drehmomentknopf mithilfe eines flachen Schraubendrehers ein.
- Richtung H: Schneller Anlauf
- Richtung L: Langsamer Anlauf

Abbremsgeschwindigkeit

Sie können die Abbremsgeschwindigkeit vom Drücken [START-STOP] bis zum Anhalten des Plattentellers einstellen. (Die Einstellung ist sowohl im automatischen als auch im manuellen Modus möglich.)

① Stellen Sie den Abbremsgeschwindigkeitsregelknopf mithilfe eines flachen Schraubendrehers ein.
- Richtung S: Langsames Abbremsen
- Richtung F: Schnelles Abbremsen

Abbremsgeschwindigkeitsregelknopf

Drehmomentknopf

Modusschalter

• Verwenden Sie einen handelsüblichen flachen Minischraubendreher (2,4 mm), um den Drehmoment-/Abbremsgeschwindigkeitsregelkn opf einzustellen.
• Drehen Sie den Knopf nicht mit übermäßiger Kraft zu weit.

Abspielen von Schallplatten

Vorbereitung

★1 Legen Sie eine Schallplatte auf den Plattenteller.
*2 Entfernen Sie den Nadelschutz und lösen Sie die Arretierklammer.

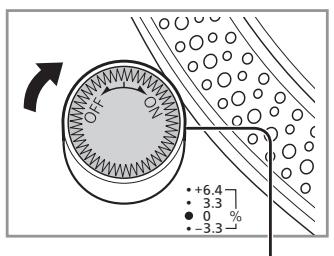

1 Schalten Sie [ON/OFF] auf ON, um das Gerät einzuschalten.

Die Stroboskoplampe leuchtet auf. Der Plattenspieler stellt die Drehzahl automatisch auf 33-1/3 U/min ein, und die Anzeige [33] leuchtet auf.

2 Drücken Sie [START-STOP]. Der Plattenteller beginnt, sich zu drehen.

OFF • +6.4 • 3.3 • 0 % • -3.3

Stroboskoplampe

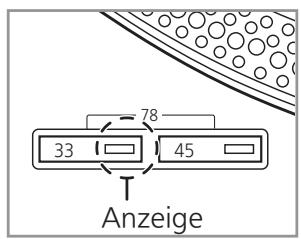

78 33 45 Anzeige

START·STOP 33

45-U/min-Adapter Plattentellerachse *1 1 2 *2 4 · 5 Drehzahl-Wahltasten Anzeigen *2 3

3 Drücken Sie [RESET], sodass die blaue LED für die Drehzahlregelung aufleuchtet.

Das Gerät spielt mit einer voreingestellten Drehzahl (33-1/3, 45 oder 78 U/min), unabhängig von der [PITCH ADJ]-Einstellung.

Blaue LED- Anzeige RESET- Taste 2 4 0 +8 RESET PITCH ADJ

- Feineinstellung der Drehzahl (⇒ 22)

4 Bringen Sie den Lifthebel in seine obere Stellung und heben Sie den Tonarm auf der Schallplatte auf.

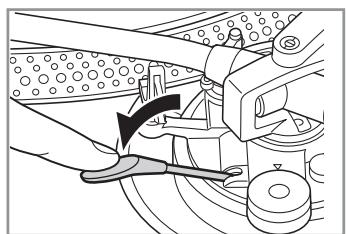

5 Bringen Sie den Lifthebel in seine untere Stellung.

Der Tonarm senkt sich langsam auf die Schallplatte.

Die Wiedergabe beginnt.

■ Vorübergehendes Unterbrechen des Abspielvorgangs

Bringen Sie den Lifthebel in seine obere Stellung.

• Die Nadel hebt von der Schallplatte ab.
- Bringen Sie den Lifthebel in seine untere Stellung, um die Wiedergabe fortzusetzen.

■ Nach beendetem Abspielen

①Bringen Sie den Lifthebel in seine obere Stellung, setzen Sie den Tonarm in die Tonarmablage zurück und bringen Sie den Lifthebel in seine untere Stellung.
②Drücken Sie [START-STOP]. Die elektronische Bremse bringt den Plattenteller sacht zum Stillstand.
③Schalten Sie [ON/OFF], um das Gerät auszuschalten.
④Legen Sie den Tonarm in der Tonarmablage ab.
⑤Setzen Sie den Nadelschutz wieder auf (um die Nadelspitze zu schützen).

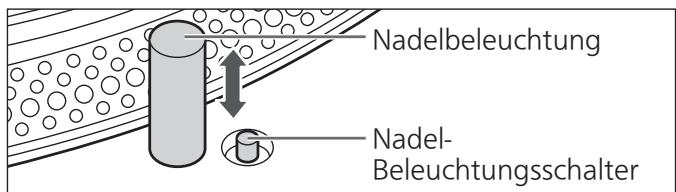

Nadelbeleuchtung

Die Nadelspitze ist während des Abspielens beleuchtet.

Nadelbeleuchtung Nadel- Beleuchtungsschalter

Drücken Sie den Nadel-Beleuchtungsschalter.

• Die Nadelbeleuchtung (weiße LED) wird ausgefahren und beleuchtet die Abtastnadel.
• Drücken Sie auf die Nadelbeleuchtung, um sie auszuschalten.

Achtung

Drücken Sie den Nadel-Beleuchtungsschalter fest. Bei unzureichendem Druck auf den Schalter leuchtet die Lampe zwar auf, doch die Nadelbeleuchtung wird nicht ausgefahren.

■ Zum Abspielen von 45-U/min-Schallplatten mit großem Mittelloch

• Drücken Sie die Geschwindigkeitsauswahltaste [45] ([45] leuchtet auf).
• Setzen Sie den 45-U/min-Adapter auf die Plattentellerachse.

■ Zum Abspielen von 78-U/min-Schallplatten

- Drücken Sie die Geschwindigkeitsauswahltasten [33] und [45] gleichzeitig (78 U/min: [33] und [45] leuchten auf).

■ Bei Verwendung eines Schallplattenstabilisators (nicht im Lieferumfang enthalten)

• Siehe die Bedienungsanleitung des Plattenstabilisators.
  • Maximales Gewicht: 1 kg

Drehzahlregler (Feineinstellung der Drehzahl)

1 Drücken Sie [RESET], sodass die blaue LED erlischt.

2 Drücken Sie den Drehzahlbereichsauswahlknopf, um den Drehzahlbereich auszuwählen.

• [×2] leuchtet auf: ±16 %
• [×2] erlischt: ±8 %

3 Während sich der Plattenteller dreht

Stellen Sie [PITCH ADJ] ein.

• Die Drehzahl kann im Bereich zwischen etwa -8 % und +8 % oder etwa -16 % und +16 % je nach Ihrer Drehzahleinstellung fein eingestellt werden.
• Die Zahlen kennzeichnen die ungefähren Prozentwerte für Ihre Einstellung.

Drehzahlbereichsauswahlknopf Blauе LED-Anzeige Drehzahl-Feineinstellung RESET-Taste +8 PITCH ADJ

■ Rückstellung auf die Nenndrehzahl

Drücken Sie [RESET].

Die blaue LED leuchtet auf und die Drehzahl wird unabhängig von der [PITCH ADJ]-Einstellung unmittelbar auf einen Voreinstellungswert zurückgestellt. (33-1/3, 45 oder 78 U/min)

■ Ermittlung der Drehzahl

Die vier Stroboskop-Spiegelreihen am Plattentellerrand ermöglichen eine bequeme Ermittlung der aktuellen Drehzahl.

Stroboskopspiegel

a b c d

ⒶÄnderung der Tonhöhe um +6,4 % im stationären Zustand
⑥Änderung der Tonhöhe um +3,3 % im stationären Zustand
©Normale Geschwindigkeit des Plattentellers (33-1/3, 45 oder 78 U/min) im stationären Zustand ©Änderung der Tonhöhe um -3,3 % im stationären Zustand

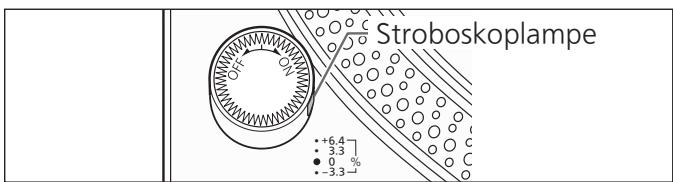

Achtung

Die Stroboskopspiegel werden von einer Stroboskoplampe (blaue LED) beleuchtet, die mit der genauen Frequenz der digitalen Steuerung synchronisiert ist. Verwenden Sie stets die blaue LED, um die Tonhöhe zu messen.

Stroboskoplampe +6.4- 3.3 0 % -3.3

Pflege und Instandhaltung

■ Reinigung

Entfernen Sie den an der Nadel und den Schallplatten anhaftenden Staub sorgfältig.

• Nehmen Sie den Tonarmkopf aus dem Tonabnehmer und reinigen Sie die Nadel mit einem weichen Pinsel. Führen Sie den Pinsel beim Bürsten in die Richtung der Nadelspitze.
• Verwenden Sie einen Plattenreiniger zum Reinigen Ihrer Schallplatten.

Tonarmkopf- Anschlussstifte

Reinigen Sie die Tonarmkopfanschlüsse in regelmäßigen Abständen.

Wischen Sie die Tonarmkopfanschlüsse mit einem weichen Tuch ab und bringen Sie den Tonarmkopf am Tonarm an.

Achten Sie unbedingt darauf, die Lautstärke zu verringern oder den Verstärker auszuschalten, bevor Sie den Tonarmkopf ein- oder ausbauen.

Falls der Tonarmkopf bei hoher Lautstärkeeinstellung ein- oder ausgebaut wird, können die Lautsprecherboxen beschädigt werden.

■ Reinigung der Staubschutzhaube

Wischen Sie die Staubschutzabdeckung und das Gehäuse mit einem weichen Tuch ab.

Wenn sich die Verschmutzung nur schwer entfernen lässt, wringen Sie ein feuchtes Tuch sorgfältig aus, um den Schmutz abzuwischen, und wischen Sie anschließend mit einem weichen Tuch nach.

• Verwenden Sie keine Lösungsmittel wie zum Beispiel Waschbenzin, Verdünnung, Alkohol, Spülmittel, chemische Reinigungsmittel usw. Dies kann dazu führen, dass die äußere Hülle verformt wird oder die Beschichtung abblättert.
• Reiben Sie die Staubschutzhaube auf keinen Fall mit einem Tuch ab, während eine Schallplatte abgespielt wird. Anderenfalls kann statische Elektrizität erzeugt werden. Die Aufladung durch statische Elektrizität kann dazu führen, dass der Tonarm von der Staubschutzhaube angezogen wird und von der Schallplatte abhebt.

■ Transport des Gerätes

Verpacken Sie den Plattenspieler vor einem Transport wieder in den Original-Verpackungsmaterialien.

Falls die Original-Verpackungsmaterialien nicht mehr vorhanden sind, gehen Sie wie folgt vor:

• Entfernen Sie den Plattenteller zusammen mit der Plattentellerauflage und wickeln Sie ihn sorgfältig ein.
• Entfernen Sie den Tonarmkopf und das Gegengewicht vom Tonarm und wickeln Sie diese Teile sorgfältig ein.
• Arretieren Sie den Tonarm mit der Arretierklammer und sichern Sie ihn mit Klebeband.
• Umwickeln Sie das Hauptgerät sorgfältig mit einer Wolldecke oder weichem Papier.

WEEE-Symbol

Entsorgung des Produktes außerhalb der EU-Länder

Dieses Symbol ist nur innerhalb der EU gültig.

Wenden Sie sich an eine örtliche Regierungsstelle oder Ihren Händler, um die Art und Weise der ordnungsgemäßen Entsorgung zu erfahren.

Liste von Fehlermöglichkeiten

Bevor Sie Kontakt mit dem Kundendienst aufnehmen, führen Sie die folgenden Überprüfungen durch. Wenn Sie sich zu einigen Prüfpunkten nicht sicher sind oder wenn die in der Tabelle genannten Abhilfemaßnahmen nicht das Problem lösen, wenden Sie sich an Ihren Händler.

Keine Stromzufuhr.

- Ist das Netzkabel an eine Steckdose angeschlossen? Schließen Sie das Netzkabel fest an eine Netzsteckdose an. (⇒ 14)

Die Stromversorgung ist da, aber kein Ton. Der Ton ist schwach.

- Sind die Anschlüsse an den PHONO-Buchsen des Verstärkers/Receivers korrekt hergestellt worden? Schließen Sie das PHONO-Kabel an die PHONO-Buchsen des Verstärkers an. (⇒ 14)

Der Ton des linken und rechten Kanals ist vertauscht.

• Sind die Anschlüsse des Stereo-Verbindungskabels an den Verstärker bzw. Receiver vertauscht? Überprüfen Sie alle Anschlüsse. (⇒ 14)
• Sind die Anschlüsse der Tonarmkopf-Zuleitungsdrähte zu den Tonabnehmeranschlüssen in Ordnung? Überprüfen Sie alle Anschlüsse. (⇒ 11)

Während der Wiedergabe macht sich Brummen bemerkbar.

• Befinden sich andere Elektrogeräte oder ihre Netzkabel in der Nähe des Stereo-Verbindungskabels? Sorgen Sie für einen größeren Abstand zwischen diesem Gerät und den anderen Elektrogeräten sowie deren Netzkabel.
• Ist der Erdungsdraht angeschlossen worden? Schließen Sie den Erdungsdraht fest an. (⇒ 14)

Das Stroboskoplicht oder die blaue Anzeige blinkt.

Führen Sie den folgenden Vorgang durch, wenn das Stroboskoplicht oder die blaue Anzeige blinkt. Das Symptom kann möglicherweise verbessert werden.

① Schalten Sie [ON/OFF] auf OFF.
② Ziehen Sie den Netzstecker heraus, warten Sie drei Sekunden und stecken Sie dann den Stecker wieder in die Steckdose.
③ Schalten Sie [ON/OFF] auf ON und drücken Sie [START-STOP], um den Plattenteller zu drehen.
- Wenn das Stroboskoplicht oder die blaue Anzeige wieder blinkt, kontrollieren Sie, welche blinkt und wenden Sie sich an unseren Kundendienstmitarbeiter.

Aktualisierung der Firmware

Um die Bedienung zu verbessern oder neue Funktionen hinzuzufügen, wird die Firmware für das Gerät bei Bedarf aktualisiert.

Vor der Aktualisierung

• Laden Sie die Firmware für die Versionsaktualisierung von der Kundendienst-Website herunter und erstellen Sie einen USB-Speicher, der für die Versionsaktualisierung verwendet wird.
• Informationen zur Erstellung eines USB-Speichers für die Versionsaktualisierung finden Sie auf folgender Website. www.technics.com/support/firmware/

1 Schalten Sie [ON/OFF] auf OFF und nehmen Sie den Plattenteller ab. (⇒ 13)
2 Schließen Sie den USB-Speicher für die Versionsaktualisierung an den UPDATE-Anschluss des Geräts an.

3 Schalten Sie [ON/OFF] auf ON.

- Wenn die Aktualisierung gestartet ist, leuchten die Aktualisierungslampen von links nach rechts.

Aktualisierungslampen SERVICE ONLY

4 Kontrollieren Sie, dass alle vier Aktualisierungslampen leuchten und schalten Sie dann [ON/OFF] auf OFF.
● Die Aktualisierung der Firmware dauert etwa 120 Sekunden.
5 Ziehen Sie den USB-Speicher ab.

Achtung

• Drücken Sie nicht [START-STOP], solange der Plattenteller abgenommen ist.
• Verwenden Sie einen USB-Speicher mit FAT16- oder FAT32-Formatierung.
• Schließen Sie keinen anderen USB-Speicher als den USB-Speicher für die Versionsaktualisierung an den UPDATE-Anschluss dieses Geräts an.
• Am UPDATE-Anschluss dieses Geräts kann kein USB-Gerät aufgeladen werden.
• Wenn die Update-Leuchten nicht innerhalb von 15 Sekunden aufleuchten oder wenn sie blinken, nachdem Sie das USB-Speichergerät angeschlossen und [ON/OFF] auf ON gedreht haben, schauen Sie auf der folgenden Website nach. www.technics.com/support/firmware/

Technische Daten

Allgemeine Daten
Stromversorgung	110 - 240 V Wechselstrom, 50/60 Hz
Leistungsaufnahme	14 W (Stromversorgung ON)0,2 W (Stromversorgung OFF)
Abmessungen (B×H×T)	453 x 173 x 372 mm
Masse	Ca. 18,0 kg
Plattenspieler-Daten
Typ	Direktantrieb-Plattenspielersystem (manuell)
Antrieb	Direktantrieb
Motor	KollektorloserGleichstrommotor
Plattenteller	Messing und Aluminiumdruckguss kombiniertDurchmesser: 332 mmMasse: Ca. 3,6 kg (inklusive einer Gummiunterlage)
Plattenteller-Drehzahlen	33-1/3, 45 und 78 U/min
Variabler Drehzahlbereich	±8 % und ±16 %
Anlaufdrehmoment	3,3 kg·cm
Drehzahl-Anlaufzeit	0,7 s vom Stillstand auf 33-1/3 U/min
Bremssystem	Elektronische Bremse
Gleichlaufschwankungen	0,025 % W.R.M.S. (JIS C5521)
Rumpel-Geräuschspannungsabstand	78 dB (IEC 98A, bewertet)

Tonarm-Daten
Typ	Statisch ausbalancierte Ausführung
Effektive Länge	230 mm
Überhang	15 mm
Spurfehlwinkel	Innerhalb von 2° 32' (an der Auslaufrille einer 30-cm-(12")-Platte)Innerhalb von 0° 32' (an der Einlaufrille einer 30-cm-(12")-Platte)
Kröpfungswinkel	22°
Tonarmhöhen-Einstellbereich	0 - 6 mm
Auflagedruck-Einstellbereich	0 - 4 g (Direktmesswert)
Gewicht des Tonarmkopfes	Ca. 7,6 g
Zulässiger Tonabnehmer-Gewichtsbereich	(Ohne Zusatz-Gegengewicht)5,6 - 12,0 g14,3 - 20,7 g (inklusive Kopfgehäuse)(Mit kleinem Zusatz-Gegengewicht)10,0 - 16,4 g18,7 - 25,1 g (inklusive Kopfgehäuse)(Mit großem Zusatz-Gegengewicht)14,3 - 19,8 g23,0 - 28,5 g (inklusive Kopfgehäuse)
Tonarmkopf-Kabelschuh	1,2 mm φ 4-poliger Kabelschuh

Änderungen der technischen Daten jederzeit vorbehalten.

Introduction

Technische gegevens 25

Contragewicht

Hulpgewicht

■ Automatische modus

• [×2] tänd: ±16 %
• [×2] släckt: ±8 %
