MODE D'EMPLOI MRV-T503 ALPINE

+ MODE D'EMPLOI Veuillez lire ce mode d'emploi pour tirer pleinement profit des excellentes performances et fonctions de cet appareil, et conservez-le pour toute référence future.

Prière de lire attentivement ce MODE D'EMPLOI pour se familiariser avec chaque commande et fonction. Chez Alpine, nous espérons que le nouveau MRV-F353/MRV- F303/MRV-T503/MRV-T303 donnera de nombreuses années de plaisir d'écoute.

En cas de problèmes lors de l'installation du MRV-F353/ MRV-F303/MRV-T503/MRV-T303, prière de contacter le revendeur agréé d'ALPINE.

PRECAUTION: Ces commandes sont utilisées pour la syntonisation du système. Prière de contacter le re- vendeur agréé pour le réglage.

À AVERTISSEMENT NE PAS DEMONTER NI MODIFIER. | y a risque d'acci- dent ou de choc électrique

NE PAS LAISSER DE PETITES PIECES A PORTÉE DES ENFANTS. En cas d'ingestion, consultez immédiatement un médecin.

UTILISEZ DES FUSIBLES DE L'AMPERAGE APPROPRIE. Il y a risque d'incendie ou de choc électrique.

UTILISEZ LE SYSTEME UNIQUEMENT DANS DES VOI- TURES AYANT UNE MASSE NEGATIVE (- ) DE 12 VOLTS. Vérifiez avec votre revendeur en cas de doute. Le non- respect de cette précaution risque de provoquer un in- cendie ou un choc électrique

AVANT LE CABLAGE, DEBRANCHER LE CABLE DE LA BORNE NEGATIVE (-) DE LA BATTERIE. Le non-res- pect de cette précaution risque de provoquer un choc électrique ou des blessures dues à des courts-circuits électriques.

NE PAS COUPER LA GAINE DES CABLES POUR ALI- MENTER D'AUTRES EQUIPEMENTS. L'intensité nomi- nale du câble sera dépassée et un incendie ou un choc électrique risque de se produire.

NE PAS INSTALLER DANS DES ENDROITS RISQUANT DE GENER LA CONDUITE DU VEHICULE OU POTENTIELLEMENT DANGEREUX POUR LES OCCU- PANTS DU VEHICULE. La vue avant pourrait être obs- truée ou les mouvements gênés.

NE PAS TOUCHER, ENDOMMAGER OU BOUCHER LES TUYAUX, CONDUITES OU CABLES LORSQUE VOUS PERCEZ DES TROUS. || y a risque d'incendie, d'acci- dent ou de blessures.

NE PAS UTILISER DES ECROUS OU DES BOULONS DANS LE SYSTEME DE FREINAGE PENDANT L'INSTAL- LATION OU LES CONNEXIONS DE MASSE. Ne jamais utiliser des pièces liées à la sécurité, telles que les bou- lons ou écrous de la direction, des systèmes de frei- nage ou des réservoirs, pour faire des installations de câblage ou de connexion de masse. L'utilisation de ce genre de pièces pourrait désactiver les systèmes de con- trôle du véhicule, endommager les freins et causer un accident ou des blessures.

DO NOT INSTALL IN LOCATIONS WITH HIGH MOIS- TURE OR DUST. À high incidence of moisture or dust that penetrates into this unit may cause smoke or fire.

ARRETEZ-VOUS IMMEDIATEMENT EN CAS DE PRO- BLEME, Si un problème se présente, absence du son ou de l'image, objets tombés dans l'appareil, dégagement de fumée ou d'odeurs nocives, arrêtez immédiatement l'appareil et contactez le revendeur où vous l'avez acheté l'appareil. I y a risque d'accident et de blessure.

NE PAS FAIRE DE REGLAGES OU REGARDER L'ECRAN PENDANT LA CONDUITE. Votre attention sera détour- née de la route et vous risquez un accident, Avant de faire fonctionner l'appareil, arrêtez-vous et garez-vous dans un lieu sûr.

EFFECTUEZ CORRECTEMENT LES CONNEXIONS. Sinon il ya risque d'incendie ou d'accident.

DISPOSEZ LE CABLAGE DE SORTE QU'IL NE SOIT PAS VRILLE OU PLIE. Acheminez les câbles etles fils de sorte qu'ils ne soient pas vrllés par des pièces mobiles ou qu'ils n'entrent pas en contact avec des points tranchants ou pointus qui risquent d'endommager le câblage. Si- non l'appareil ou le véhicule risquent de ne pas fonc- tionner comme il faut.

NE PAS TROP AUGMENTER LE VOLUME, Réglez le vo- lume de manière à pouvoir entendre les bruits extérieurs pendant la conduite. Si vous ne pouvez pas entendre les bruits extérieurs quand vous conduisez, vous risquez un accident.

NE PAS UTILISER L'APPAREIL DANS D'AUTRES BUTS QUE CEUX ENONCES. || y a risque de choc électrique ou de blessure.

CONFIEZ LE CABLAGE ET L'INSTALLATION A DES PRO- FESSIONNELS. Le câblage et l'installation de cet appa- reil nécessitent une compétence et expérience techni- que confirmée. Afin de garantir la sécurité, contactez toujours le revendeur auprès duquel vous avez l'appa- reil pour lui confier les travaux à faire

À ATTENTION NE PAS OBSTRUER LES SORTIES D’AIR NI LES PAN- NEAUX DU RADIATEUR. Une surchauffe interne peut se produire et provoquer un incendie.

UTILISER LES ACCESSOIRES SPECIFIES ET LES INS- TALLER CORRECTEMENT, L'utilisation d'autres pièces non désignées risque de provoquer des dommages à l'intérieur de l'appareil ou son installation risque de ne pas être faite correctement, et les pièces desserrées peuvent provoquer des dangers.

NE PAS INSTALLER DANS DES ENDROITS TRES HU- MIDES OU POUSSIEREUX. Une humidité ou poussière importante pénétrant dans l'appareil peut être à l'ori- gine d'un dégagement de fumée ou d'un incendie.

DEJE DE USARLO INMEDIATAMENTE SI APARECE AL- GUN PROBLEMA. Cuando ocurran problemas tales como falta de sonido o video, caiga algûn objeto dentro de la unidad, el aparato despida humo u olores nocivos, deje de usarlo inmediatamente y péngase en contact con el distribuidor al que haya comprado el equipo. En caso contrario podré ocasionar un accidente 0 heridas.

CARACTERISTIQUES DE CONCEPTION TECHNIQUE V12 signifie une efficacité de puissance maximale.

Les batteries automobiles ont une tension nominale de 14,4 volts, mais en fait, la tension de sortie fluctue. Les amplificateurs V12 utilisent une alimentation PWM qui agit souplement, assurant une alimentation régulée su- périeure à 14,4V régulée et une alimentation inférieure à 14,4 non réglée. Ceci signifie une efficacité supé- rieure pour plus de puissance à toutes les tensions, as- surant que les amplificateurs V12 donnent les perfor- mances de puissance maximum requises par un sys- tème de haut-parleurs de sous-graves de haute qualité

L'avantage du DC Straight

Voici les zones où a été utilisée latechnologie DC Straight pour améliorer la qualité sonore.

Etage Pre-Drive amélioré : C'est là où est amplifié le si- gnal d'entrée en préparation à l'étage de sortie finale. 1 est très important que la qualité des signaux soit main- tenue, parce qu'une distorsion ou un bruit créé dans l'étage Pre-Drive sera fortement amplifié par l'étage de sortie finale. La reconception de l'étage Pre-Drive a per- mis l'élimination d'un capaciteur d'accouplement de là voie audio qui réduit le déphas age. Ceci permet un pas- sage des signaux audio plus précis. Les nouveaux tran- sistors d'entrée FET double à boîtier unique incorporés dans le Pre-Driver démontrent des caractéristiques ther- miques uniformes, réduisent la distorsion d'harmoni- ques impairs, augmentent l'impédance d'entrée et né- cessitent moins de traces sur la plaquette de circuits. Chaque section de Pre-Driver individuelle a un modèle de disposition identique pour réduire la dispersion des composants et maintenir l'uniformité entre les canaux.

Séparateur incorporé

Dans tout système audio à plusieurs amplificateurs ou enceintes, il doit y avoir un diviseur installé entre les jeux d'enceintes pour les séparer l'une de l'autre, c'est la fonction d'un séparateur. Les séparateurs sont utili- sés pour prendre les hautes fréquences des haut- parleurs de sous-graves (passe-bas) ou éliminer les basses des enceintes moyennes-hautes fréquences (passe-haut). Dans un système comprenant un haut- parleur de sous-graves et quelques enceintes moyen- nes-hautes fréquences, il y aura des fréquences de chevauchement que joueront ensemble les deux jeux d'enceintes. En utilisant un séparateur pour éliminer ces fréquences de chevauchement de chaque enceinte, l'am- plificateur devient plus efficace, tout le système plus li- néaire, et il y à moins de contrainte sur les enceintes plus petites.

INSTALLATION En raison de la sortie de puissance élevée du MRV-F353/ MRV-F303/MRV-T503/MRV-T303, une forte chaleur est produite pendant le fonctionnement de l'amplificateur. Pour cette raison, l'amplificateur doit être monté dans un endroit permettant une bonne ventilation, tel que le coffre. Pour ce qui concerne les différentes positions d'installetion, contacter un concessionnaire Alpine.

1. Apposer l'amplificateur contre la surface d'installa- tion pour marquer les repères des quatre vis.

. Vérifier qu'il n'y à pas d'objets derrière la surface pouvant être abîmés lorsque les trous soient percés Percer les trous pour les vis

Positionner le MRV-F353/MRV-F303/MRV-T503/MRV- 7303 par dessus les trous et fixer avec les quatre vis auto- tareudées.

REMARQUE: Pour connecter solidement le conducteur de mise à la terre, utiliser la vis déjà fixée sur la partie métalique du véhicule (signalée (]). Assurez-vous quece pointestunebonnemise àlaterreen vérifiant la continuité àla borne de la batterie (-). Si possible, connecter tout l'équipement au même point de mise à la terre. Ceci vous aidera à éliminer le bruit.

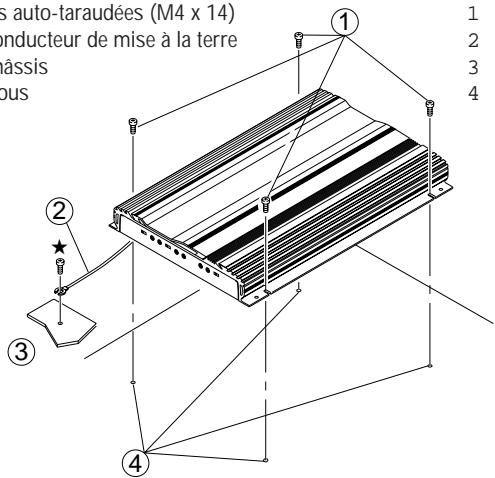

1 Vis auto-taraudées (M4 x 14) 2 Conducteur de mise à la terre 3 Châssis 4 Trous

CONNEXIONS Avant d'effectuer les connexions, vérifier que tous les com- posants audio sont hors tension. Connectez le conducteur jaune de la batterie provenant de l'amplificateur directement à la borne positive {+} de la batterie du véhicule. Ne pas le connecter au boîtier de fusibles.

Pour éviter que des bruits extérieurs interfèrent avec

Installez l'appareil et acheminez les câbles à au moins

10 cm de distance du faisceau de câbles de la voiture.

Eloignezles cébles d'alimentation de la batterie le plus

possible des autres câbles.

Raccordez bien le fil de terre à un point métallique

apparent (enlevezla couche de peinture si nécessaire)

du chéssis de la voiture.

Si vous rajoutez un filtre antiparasites en option, rac-

cordez-le le plus loin possible de l'appareil. Contac-

tez votre revendeur Alpine pour plus de détails sur

les divers filtres antiparasites Alpine disponibles.

+ Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.

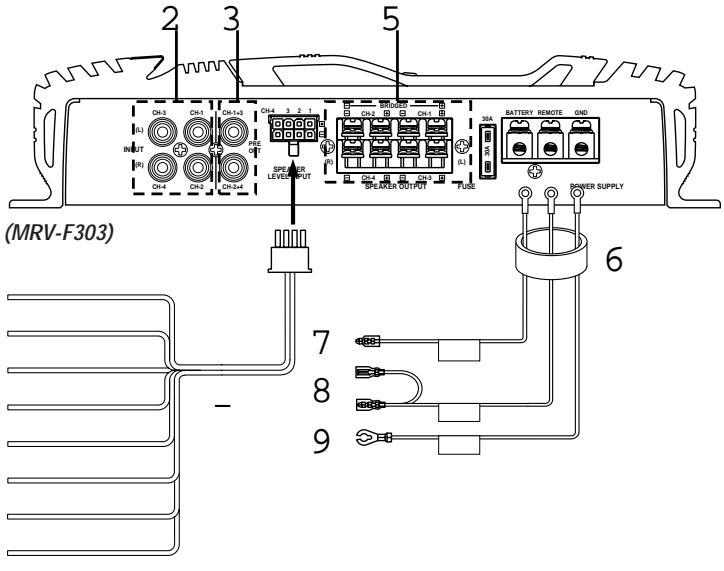

5 Speaker Output Terminals The MRV-F353/MRV-F303/MRV-T503/MRV-T303 has two sets of speaker outputs. Be sure to observe correct speaker output connections and phasing. In the stereo mode, connect the right speaker outputs to the right speaker and the left to left. Connect the positive output to the positive speaker terminal and the negative to negative. In the bridged mode, connect the left positive to the positive terminal on the speaker and the right nega- tive to the negative terminal of the speaker. Do not use the speaker (-) terminals as a common lead between the left and right channels. Do not connect this lead to the vehicle's chassis.

Prises d'entrée RCA du haut-parleur de sous-gra- ves (CH-5) (uniquement MRV-F353)

Prises d'entrée RCA Connecter ces prises aux conducteurs de sortie de ligne de l'unité principale en utlisant les câbles d'ex- tension RCA (vendus séparément). Vérifier que les connexions de canal sont correctes: gauche/vers là gauche et droite/vers la droite.

(Avant vers l'avant et arrière vers l'arrière (Excepté le MRV-T503/MRV-T303))

Prises de sortie de préamplificateur (uniquement MRV-F303)

Ces prises assurent une sortie accumulée Avant + Arrière (sans atténuation). C'est une sortie idéale pour entraîner un amplificateur de haut-parleur des sous-graves séparé. Cette sortie est pleine gamme, et n'est pas affectée par le séparateur.

Bormes de sortie du haut-parleur de sous-graves (CH-5) (uniquement MRV-F353)

Bornes de sortie du haut-parleur LeMRV-F353/MRV-F303/MRV-T503/MRV-T303 a deux ensembles de sorties haut-parleurs. Vérer queles con- nexons et là mise en phase des sorties haut-parleurs sont correctes. En mode stéréo, connecter les sorties du haut-parleur droit sur le haut-parleur droit et les sorties de gauchesurlehaut-parleur gauche. Connecter lasortie positive sur la borne positive du haut-parleur él sortie négative sur la borne négative.

En mode ponté, connecter la sortie positive gauche sur la borne positive du haut-parleur et la sortie né- gative droite sur la borne négative du haut-parleur. Ne pes utiliser les bornes haut-parleur (-) à la fois pour les canaux droit et gauche. Ne pas connecter ce câble sur le chässis du véhicule.

REMARQUE: Jamais connecter les conducteurs de haut-parleur ensemble ou sur la terre du chéssis. Tube d'isolation Conducteur de la batterie (jaune) Assurez-vous d'ajouter # un fusible de 50A (ou deux de 25A en parallèle] le plus près que possible de la borne positive (+) de la batterie. Ce fusible protégera le système électrique de votre vé- hicule au cas de court-circuit. Si ce conducteur doit être rallongé, la jauge de fl doit être de 8 AWG ou plus.

* MRV-F353 parallèle)

MRV-F303 … fusible de 30A MRV-T503 … fusible de 30A MRV-T303 … fusible de 20A Conducteur de mise sous tension télécommandée

Connecter ce conducteur au conducteur de mise

sous tension télécommandée ou au conducteur d'an-

tenne électrique (déclencheur positif, (+) 12V seule- ment) de votre unité principale.

9 Conducteur de mise à la terre (noir)

Connecter ce conducteur sur un endroit propre et métallique du chéssis du véhicule. Vérifier la mise à laterre en contrôlant le passage de courant continu entre ce point et la borne négative [-) de la batterie du véhicule. Mettre à la terre tous les composants audio, au même point sur le chéssis pour éviter des boucles de terre.

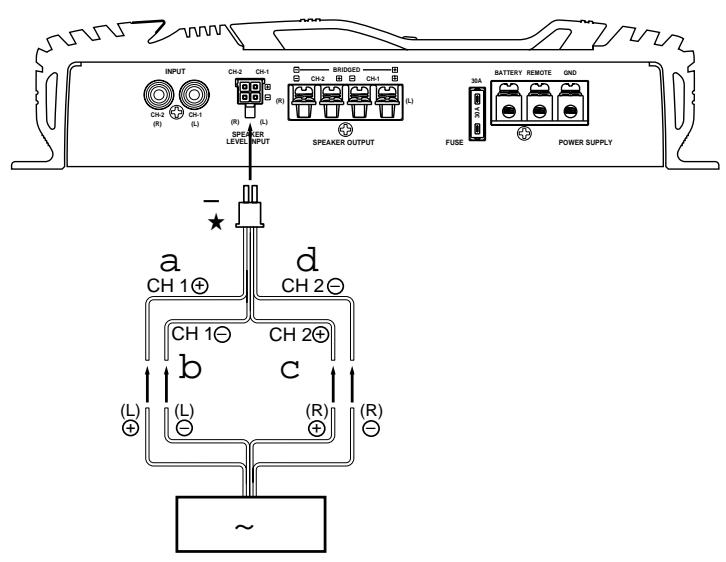

Conducteurs d'entrée de haut-parleur (Excepté le MRV-F353)

Ces conducteurs sont des conducteurs d'entrée pour utilisation avec unités principales non équipées de sorties de préamplificteur. Si vous n'utilisez pas des connecteurs d'entrée de ligne RCA, vous devez con- necter ces câbles aux conducteurs de sortie de haut- parleur de l'unité principale. Le MRV-F353/MRV- F303/MRV-T503/MRV-T303 accepte entrée à partir d'unités principales de haute puissance ou de puis- sance normale.

Haut-parleur avant gauche (Blanc (+)) (Excepté le MRV-F353)

Haut-parleur avant gauche (Blanc/Noir (-}) (Ex- cepté le MRV-F353)

Haut-parleur avant droit (Gris (+)) (Excepté le MRV- F353)

Haut-parleur avant droit (Gris/Noir (-)} (Excepté le MRV-F353)

Haut-parleur arrière gauche (Vert (+}) (uniquement MRV-F303)

Haut-parleur arrière gauche (Vert/Noir (-)) (uni- quement MRV-F303)

Haut-parleur arrière droit (Violet (+)) (uniquement MRV-F303)

Haut-parleur arrière droit (Violet/Noir (-) (unique- ment MRV-F303)

fusible de 50A (ou deux de 25A en

Lead/Conducteur/Alembre

Fig. B Précautions avec les connexions des fils conducteurs Si vous utilisez des câbles d'un tiers (câble d'alimente- tion), utilisez les vis à six pans et la clé à vis à six pans fournies pour rendre plus facile la connexion.

Faire correctement les connexions en se référant à la description suivante.

Si vous avez des doutes, contactez votre revendeur.

1. Vérifier le calibre des fils. Remarques: +_Le calibre des fils recommandés pour l'appareil est AWG6 - AWG18. + Sile calibre des fils utilisés estinconnu, serensei- gner auprès du revendeur.

2. Retirer l'isolation des bouts des fils de connexion de 7- 10mm (9/32"- 3/8 . (Fig. A) Remarques: Si la longueur du conducteur avec l'isolation reti- rée est trop courte, une connexion incorrecte ris- que de se produire et cela peut provoquer une panne de fonctionnement ou l'interruption du son. D'autre part, si la longueur est trop longue, un court-circuit électrique risque de se produire.

. Retirer la vis fixée à la borne. Insérer le bout du con- ducteur exposé dans la borne de conducteur. Serrer la vis à six pans à l'aide de la clé à vis à six pans, pour fixer le conducteur. (Fig. B) Avant de faire cette connexion, utiliser la gaine rétrécissable isolante afin de couvrir les câbles dénudés dépassant la bome.

Utiliser uniquement les vis à six pans fournies.

Par mesure de sécurité, toujours connecter les fils

de la batterie en dernier.

Pour éviter le débranchement des conducteurs ou

de faire tomber l'appareil, ne pas saisir les con-

ducteurs lors du transport de l'appareil

Lead end side of the

product/Côté extrémité du produit/Extremo del

Lead Terminal/Borne de conducteur/Terminal

Precauciones durante la conexiôn de alambres Si utiliza un cable de terceros (cable de alimentaciôn), utlice los tornillos hexagonales y la Ilave para tuercas hexagonales, proporcionados, para hacer més fécil la conexiôn.

LISTE DE VERIFICATION DES CONNEXIONS Prière de vérifier les points énumérés ci-dessous con- cernant l'unité principale: a. L'unité principale n'a pas de conducteur de mise sous tension télécommandée ou d'antenne électrique. . Le conducteur d'antenne électrique de l'unité princi- pale est seulement activé lorsque la radio est allu- mée (désactivé en mode cassette ou CD) Le conducteur d'antenne électrique de l'unité princi- pale est une sortie de niveau logique (+) SV, déclen- cheur négatif (de type mise à la terre) ou ne peut pas supporter (+) 12V lors de la connexion à un autre équipement en plus de l'antenne électrique du véhi- cule, Si un des points ci-dessus se présente, le con- ducteur de mise sous tension télécommandée du MRV-F353/MRV-F303/MRV-T503/MRV-T303 doit être connecté à une source d'alimentation commu- tée (allumage) du véhicule. S'assurer d'utiliser un fusible de 3A le plus près que possible de la prise d'allumage. En utilisant cette méthode de connexion, le MRV-F353/MRV-F303/MRV-T503/MRV-T303 est mis sous tension et restera allumé aussi longtemps que le commutateur d'allumage restera activé.

Si ceci est inacceptable, en plus du fusible de 3A men- tionné ci-dessus, un commutateur SPST (commutateur- disjoncteur unipolaire) doit être installé en ligne dans le conducteur de mise sous tension du MRV-F353/MRV- F303/MRV-T503/MRV-T303. Ce commutateur est en- suite utilisé pour mettre sous (et hors) tension le MRV- F353/MRV-F303/MRV-T503/MRV-T303. Pour cette rai- son, prière de s'assurer que ce commutateur est acces- sible au conducteur. S'assurer que le commutateur est désactivé quand le véhicule est arrêté. Autrement, l'am- plificateur restera activé et videra la batterie.

2 Antenne électrique

3. Conducteur de mise sous tension télécommandée

4 Aux conducteurs de mise sous tension télécomman- dée d'autres composants Alpine

5 Commutateur SPST (optionnel)

7. Aussi près que possible de la prise d'allumage du véhicule

REGLAGES DE COMMUTATEUR

; … Commutateur sélecteur de mode du séparateur CH 2) Régler sur"LP"lorsque l'ampliicateur est At, utilisé pour exciter un haut-parleur de sous-graves. Les fréquences supérieures au point de recouvrement sont coupées à raison de 12 dB par octave. ct) Régler sur la position "HP" lorsque l'am- plificateur est utilisé pour exciter un sys- tème de haut-parleur d'aigus/bande moyenne. Les fréquences inférieures au point de recouvrement sont coupées à rai- son de 12 dB par octave.

c) Régler sur la position "OFF" lorsque l'am- plificateur est utilisé pour exciter les haut- parleurs de large bande. La bande entière sortira aux haut-parleurs sans queles fré- quences basses ou hautes soient coupées

; »… Boutonde réglage de la fréquence de trans- fert Permet le réglage de la fréquence de transfert en tournant le bouton pour sélectionner une fréquence entre 50 et 200 Hz comme point de recouvrement. . Règle le point dela fréquence de recouvrement pour le haut-parleur de sous-graves. La gamme de réglage est 50 - 200 Hz sur la basse fréquence.

; Contrôle de réglage de gain d'entrée Régler les boutons de gain d'entrée du MRV-F353/ MRV-F303/MRV-T503/MRV-T303 à la position mi- nimale (AV). En utilisant une cassette ou de préfé- rence un CD comme source, augmenter le volume de l'unité principale jusqu'à ce que le son s'altère. Puis, réduire le volume d'un pas. Vous pouvez aug- menter le gain de l'amplificateur jusqu'à ce que le son des haut-parleurs devienne altéré

AJ USTES DEL INTERRUPTOR

» ».… Controles de ajuste de ganancia de entrada

Commutateur sélecteur du canal d'entrée I] 4) Lorsque ce commutateur est réglé sur TE. "34" il enverra le signal aux entrées de CH-3/4 à CH-5 du MRV-F353. Ceci élimine le besoin d'utiliser des adaptateurs ‘Y" lorsque l'unité principale est utilisée avec sorties avant et arrière de préamplificateur. b) Régler ce commutateur à"5" pour que les entrées de CH-5 acceptent les signaux d'entrée indépendants. Un exemple de

72 7 cette application serait l’utilisation de l'unité principale avec des sorties de haut- parleur de Sous-graves.

CH ci Lorsque ce commutateur est réglé sur

"13/24" tous les signaux sont addition nées et sortent à partir de CH-5.

Commutateur sélecteur du mode d'entrée

a) Régler sur la position "ST" (centre) lors-

HITS, que les deux canaux sont utilisés en sté- réo. L'entrée de CH-1 (ou CH-2) sortira à la borne de sortie de haut-parleur CH-1 (ou CH-2).

b) Régler sur “L'lorsque les deux canaux sont utilisés pour un canal d'un système sté- réo en pont.

) Régler sur la position "1 + 2" lorsque les deux canaux sont utilisés pour un système de haut-parleur de sous-graves qui utilise les signaux mélangés des canaux droit et gauche.

Commutateur sélecteur du mode d'entrée

a) Régler sur la position "ST" (centre) lors-

HAT. que les deux canaux sont utilisés en sté- réo. L'entrée de CH-3 (ou CH-4) sortira à la borne de sortie de haut-parleur CH-3 (ou CH-4).

b) Régler sur'3"lorsque les deux canaux sont utilisés pour un canal d'un système sté- réo en pont.

c) Régler sur la position "3 + 4* lorsque les deux canaux sont utilisés pour un système de haut-parleur de sous-graves qui utilise les signaux mélangés des canaux droit et gauche.

Commutateur sélecteur du canal d'entrée a) Lorsque ce commutateur est réglé sur "1/ Es 2! il enverra le signal aux entrées de CH- 1/2 à CH-3/4 du MRV-F303. Ceci élimine lebesoin d'utiliser des adaptateurs Ÿ"lors- que l'unité principale est utilisée avec une seule paire de sorties de préamplificateur. b) Régler ce commutateur à "3/4" pour que les entrées de CH-3/4 acceptent les si- gnaux d'entrée indépendants. Un exemple de cette application serait l'utilisation de l'unité principale avec des sorties préam- pliiées doubles c) Lorsque ce commutateur est réglé sur "1+3/244", les entrées de CH-1 et CH-3 sontadditionnées et envoyées àCH-3, tan- dis que les entrées de CH-2 et CH-4 sont additionnées et envoyées à CH-4.

Interruptor selector del canal de entrada

clades y salen à partir del CH-5.

Commutateur de phase de sortie passe-haut Réglez la phase de cette sortie à 0° (en phase) ou 180° (inversée) indépendamment de l'autre sortie. Souvent le haut-parleur de sous-graves et de bande moyenne (ou de bande moyenne et aigus) peut être acoustiquement déphasé l'un par rapport à l'autre, signifiant que tout le son sera complètement ou partiellement annulé. De là même manière, les fl. tres de 2nd ordre sont naturellement déphasés électriquement. Toujours essayer le commutateur de phase pour établir le meilleur réglage avant de syn- toniser avec précision les fréquences de recouvrement.

Commutateur sélecteur du mode d'entrée Ci] 4) Réglersurlaposition “ST” (centre) lors- TT, que les deux canaux sont utilisés en stéréo. L'entrée de CH-1 (ou CH-2) sor- tira à la borne de sortie de haut-parleur CH-1 (ou CH-2).

b) Régler sur “1 (MONO)” lorsque les deux canaux sont utlisés pour un canal d'un système stéréo en pont. L'entrée de CH- 1 sortira à partir des bornes de sortie de haut-parleur CH-1 (+) y CH-2 (-). L'entrée CH-2 accepte absence de si- gnal

c) Régler sur la position ‘1 +2” lorsque les deux canaux sont utilisés pour un système de haut-parleur de sous-gra- ves qui utilise les signaux mélangés des canaux droit et gauche. Les entrées de CH-1 et CH-2 sont mélangés puis sor- tent à partir des bornes de sortie de haut-parleur CH-1 (+) et CH-2 (-)

Interrupteur sélecteur du correcteur des graves Mettre sur la position “ON” lors de l'utilisateur pour exciter le haut-parleur de sous-graves.

Bouton de réglage du correcteur des graves Utiliser quand l'interrupteur sélecteur du correcteur des graves est réglé sur “ON”.

Régler la fréquence basse à votre choix entre OdB et #12d8.

Interruptor de fase de salida de paso alto Ajuste la fase de esta salida à 0° (en fase) o à 180° (invertida) independientemente de la otra salida. A menudo, el ltavoz de frecuencias ultrabajas y el de tonos medios (0 detonos medios y agudos) pueden estar desfasados mutuamente, lo que significa que el sonido puede ser total o parcielmente anulado. De la misma manera, los fitros de segundo orden son naturalmente desfasados eléctricamente, Siem- pre ensaye el interruptor de fase para establecer el mejor ajuste antes de sintonizar con precisiôn las frecuencias de cruce.

Haut-parleurs avant Haut-parleurs arrière

Câble de rallonge RCA (vendu séparément)

+ Si vous ne connectez pas le CH-5 (haut-parleur de sous-graves), réglez le commuteteur sélecteur de canal d'entrée sur la position "344 ou “143/244".

+_ Le MRV-F353 change le mode d'entrée automatiquement.

+ Quand l'interrupteur sélecteur du canal d'entrée est réglé sur la position 3 +4, le niveau de volume du haut-parleur de sous-graves peut être réglé avec l'atténuateur de l'unité principale. Dans ce cas, le volume change avec les canaux arrière (CH-3, CH-4).

+_ Le MRV-F353 change le mode d'entrée automatiquement.

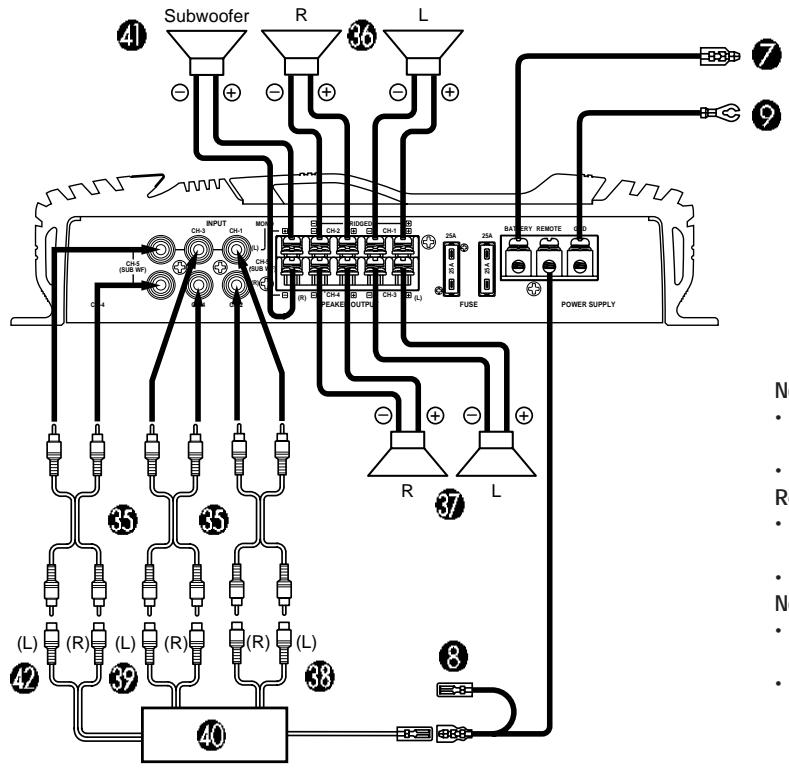

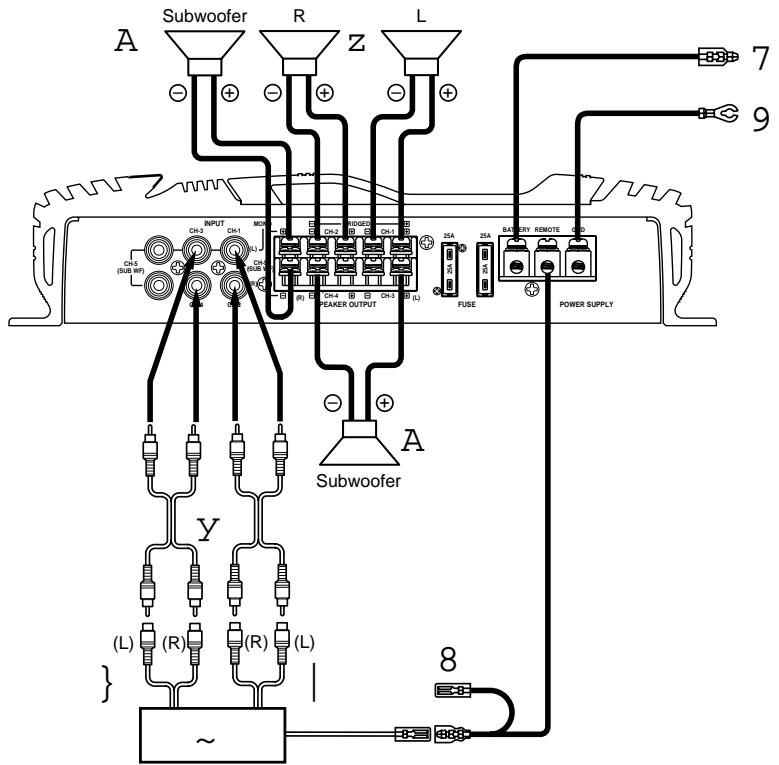

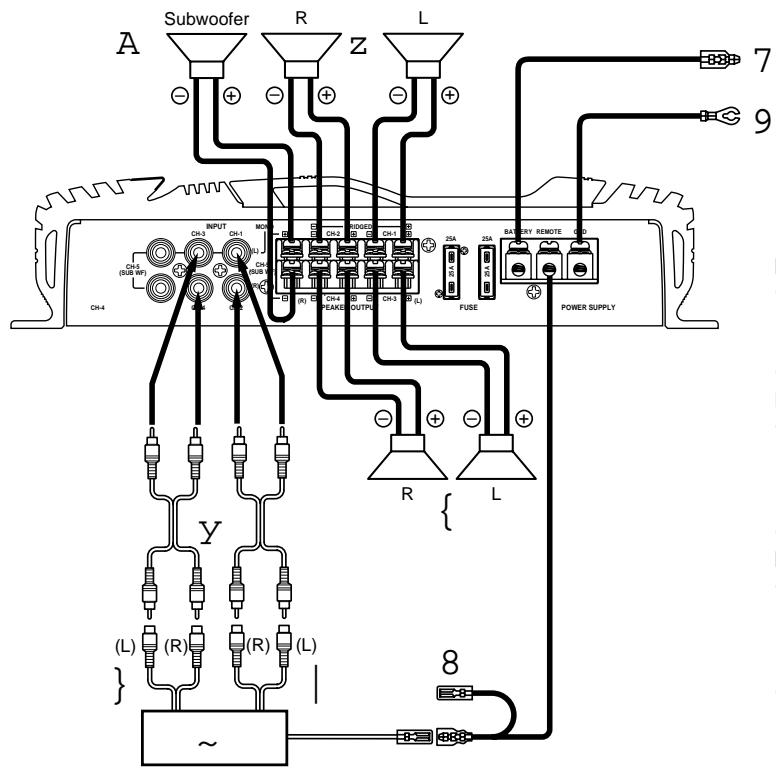

© 4-Channel System/Système à 4 canaux/Sistema de 4 canales

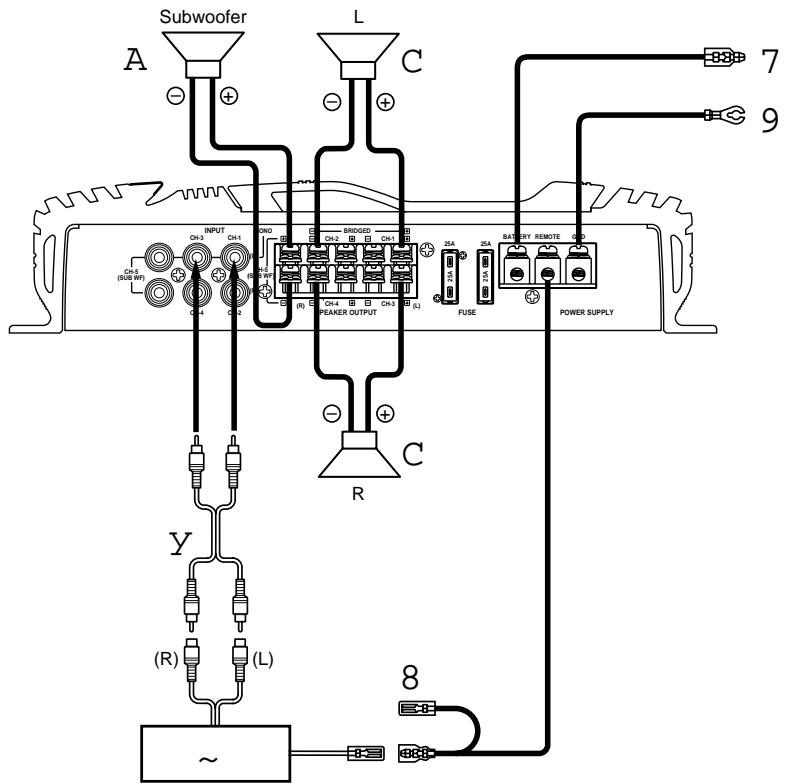

© 3-Channel System/Système à 3 canaux/Sistema de 3 canales

Subwoofer L A C o[le elle

[Français] Cäble de rallonge RCA (vendu séparément) Haut-parleurs avant Avant Arrière Unité principale, etc.

Haut-parleur de sous-graves

i Haut-parleur (large bande)

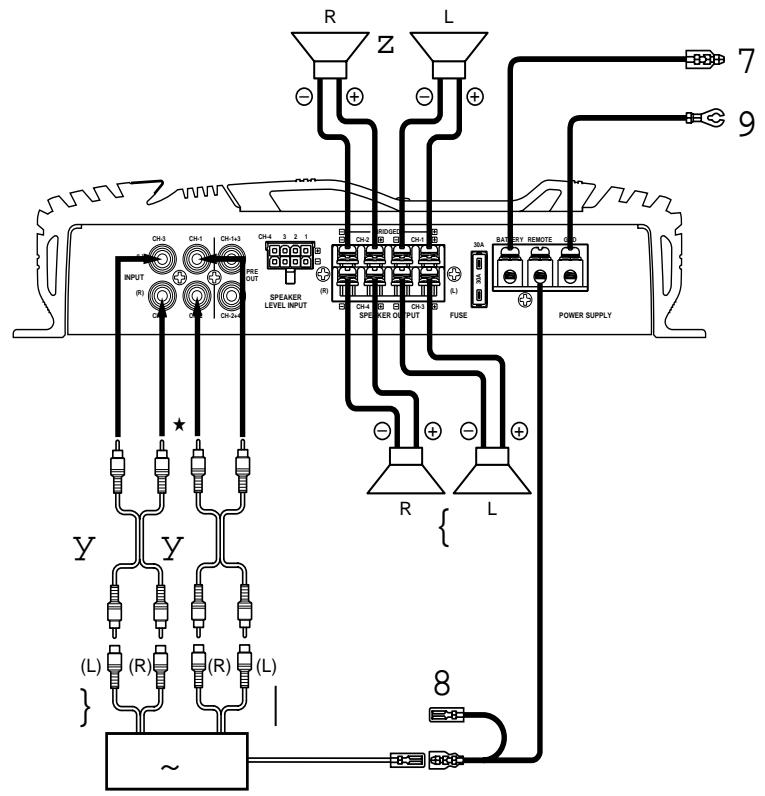

© 4-Channel System/Système à 4 canaux/Sistema de 4 canales

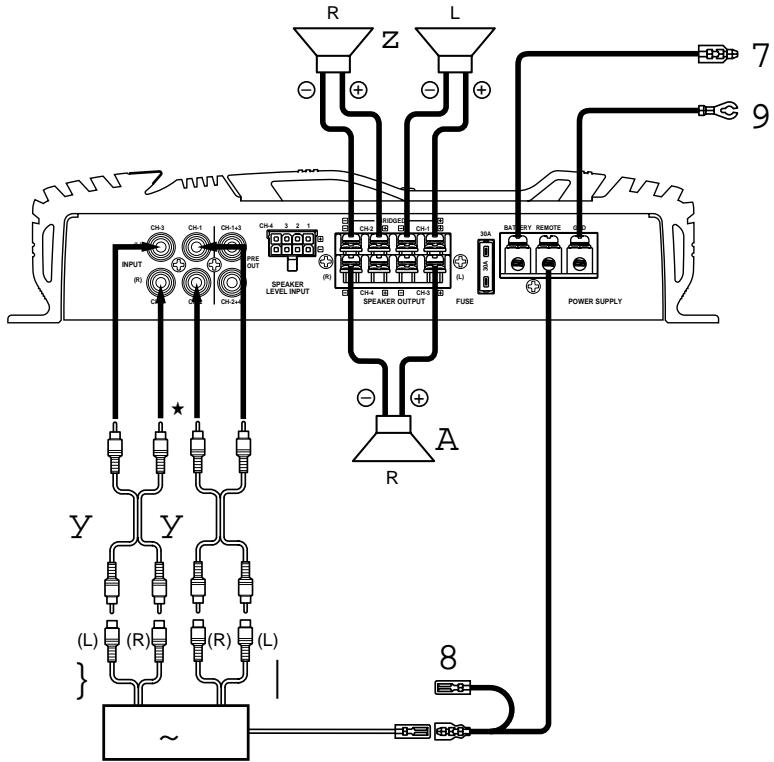

© 3-Channel System/Système à 3 canaux/Sistema de 3 canales R L

Câble de rallonge RCA (vendu séparément) Haut-parleurs avant

Haut-parleurs arrière

Unité principale, etc.

Haut-parleur de sous-graves

LEspañol] Cable de extensién RCA (vendido separadamente) Altavoces delanteros Altavoces traseros Delantero Trasero Unidad principal etc. Altavoz de frecuencias ultrabajas

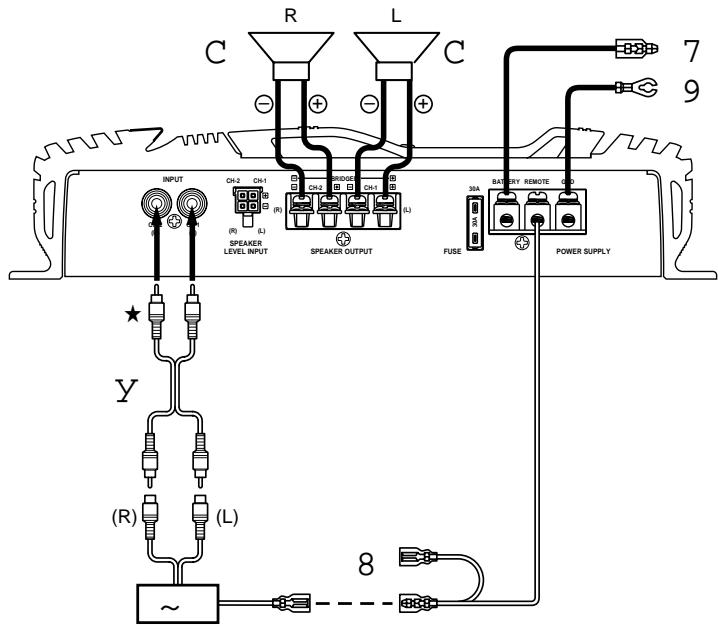

MRV-F303 © 2-Channel System/Système à 2 canaux/Sistema de 2 canales

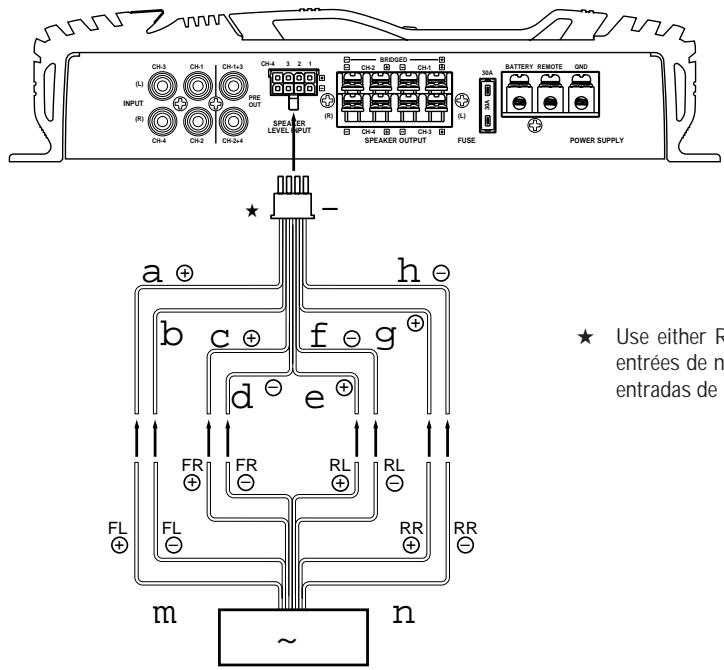

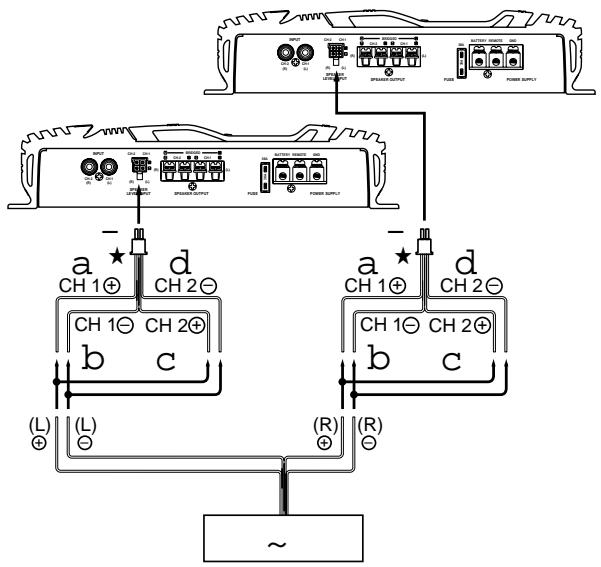

© Speaker Input Leads System (4-Channel System)/Système des conducteurs d'entrée de haut-parleur (Système à 4 canaux)/Sistema de los conductores de entrada del altavoz (Sistema de 4 canales)

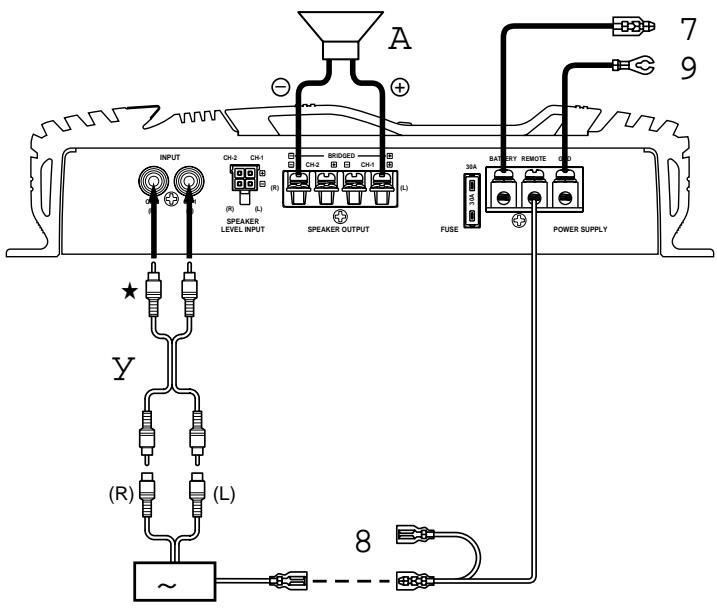

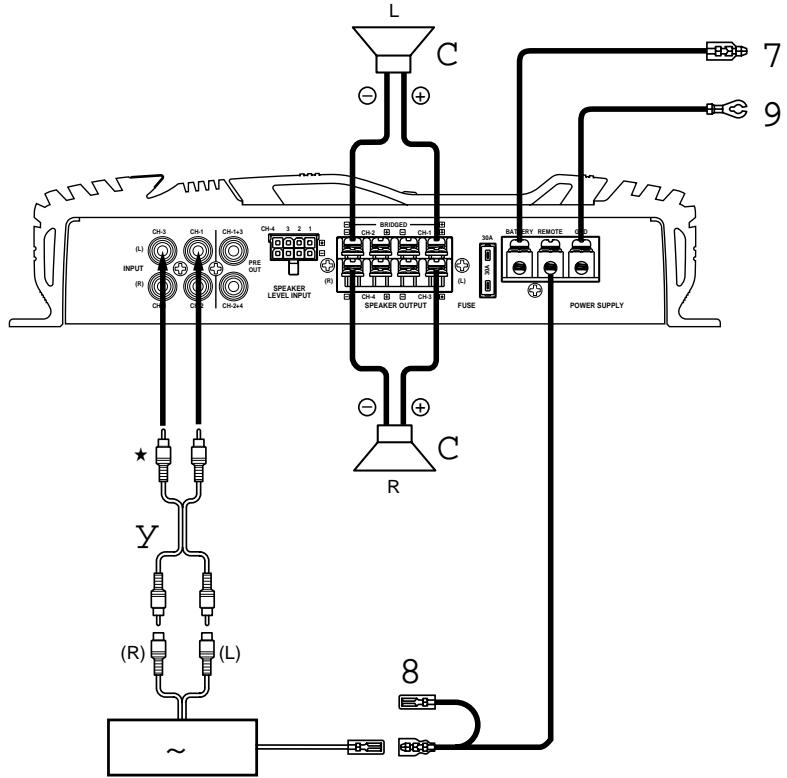

© 2-Channel Stereo System/Système stéréo à 2 canaux/Sistema estéreo de 2 canales

2.8 Kg (6 lbs. 2 02)

SPECIFICATIONS Sortie de puissance: Puissance continue RMS (à 12,0V, 20 Hz à 20 kHz) Par canal à 4 ohms MRV-F353 (CH 2 30W, 004% DHT À 2 30W, 004% DHT 2 50W, 0,04% DHT 2 30W, 004% DHT

2. 40W, 0,3% DHT ce A0W, 0,3% DHT . 100W, 0,3% DHT

. S0W, 0,3% DHT En pont à 4 ohms

MRV-F353 (CH-1 - CH-4) 2. 80W, 0,3% DHT MRV-F303 (CH-1 - CH-4) 2. 80W, 0,3% DHT MRV-T503 . . .. 200W, 0,3% DHT MRV-T303 . .. 100W, 0,3% DHT Sortie de puissanc : Puissance continue RMS (à12,0V, 20 Hzà 200 Hz) 4 ohms

MRV-F353 (CH-5) . 100W, 0,3% DHT Sortie de puissance: Puissance continue RMS (14,4V, 20 Hzà 20 kHz)

Par canal à 4 ohms MRV-F353 (CH- MRV-F303 (CH-

SOW, 0,04% DHT SOW, 0,04% DHT MRV-T503 275, 0,04% DHT MRV-T303 . 50, 0,04% DHT Par canal à 2 ohms MRV-F353 (CH- .… 60W, 0,3% DHT MRV-F303 (CH- = 60W, 0,3% DHT MRV-T503 . -.150W, 0,3% DHT MRV-T303 .. .75W, 0,3% DHT En pont à 4 ohms

MRV-F353 (CH . 120W, 0,3% DHT MRV-F303 (CH 2 120W, 0,3% DHT MRV-T503 -.300W, 0,3% DHT MRV-T303 =.150W, 0,3% DHT Sortie de puissance: Puissance continue RMS (à 14,4V, 20 Hz à 200 Hz) 4 ohms

MRV-F353 (CH-5) Puissance maximale (à 14,4V) Par canal à 4 ohms

2 150W, 0,3% DHT MRV-F353 (CH gow

MRV-F353 (CH-5) _ an 3O0W Réponse de fréquence 10 Hz à 50 kHz (40, -1 dB)

Rapport signal/bruit {par rapport à la puissance nominale] . . 100 dBA Facteur de saut ayor que 5

Sensibiité d'entrée (pour la sortie de puissance nominale) … 200mV à 4,0V (1,0V à la position centrale) Impédance d'entrée …… ntrée de ligne: 10k ohms/ Entrée de haut-parleur: 15 ohms

Impédance de haut-parleur ………… 4 ou 2 ohms (Stéréo), 4 ohms (En pont)

Fréquence et pente du diviseur de fréquence active … mn Alimentation nécessaire

.. 50 à 200 Hz, 12 dB/octave - 11-160 CC l'Aiaterre négative

Dimensions (L x H XP] MRV-F303, MRV.T503 ………. 260mm x 60mm x 270mm

REMARQUI Afin d'améliorer ce produit, les spécifications et la conception sont sujettes à des modifications sans préavis.

es 2" | SOINS PRATIQUES

+ Pourles clients Européens Pour plus de détails sur la garantie, consulter votre revendeur.

+ Pourles clients d'autres pays

AVIS IMPORTANT Pour les clients qui achèteraient ce produit en dehors des pays autres que les Etats Unis d'Amérique et du Canada et dont cette notice est comprise dans le carton, prière de contacter votre revendeur pour plus d'informations concernant la garantie
