LV-8227A - Projecteur professionnel CANON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur multimédia
Résolution native	XGA (1024 x 768 pixels)
Luminosité	2700 lumens
Contraste	2000:1
Technologie d'affichage	DLP
Durée de vie de la lampe	4000 heures (mode normal), 6000 heures (mode éco)
Connectivité	HDMI, VGA, S-Video, Composite Video, Audio In/Out
Dimensions approximatives	300 x 230 x 90 mm
Poids	2.5 kg
Alimentation électrique	100-240V, 50/60Hz
Fonctions principales	Projection d'images, vidéos et présentations, compatibilité avec divers formats
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Disponibilité de lampes de remplacement et filtres, service après-vente recommandé pour réparations
Sécurité	Ne pas exposer à l'humidité, éviter les chocs, respecter les instructions de sécurité fournies
Informations générales	Idéal pour les salles de réunion et les présentations en milieu professionnel

FOIRE AUX QUESTIONS - LV-8227A CANON

Comment connecter le projecteur Canon LV-8227A à mon ordinateur ?

Pour connecter le projecteur Canon LV-8227A à votre ordinateur, utilisez un câble VGA ou HDMI selon la sortie de votre ordinateur. Assurez-vous de sélectionner la bonne source d'entrée sur le projecteur.

Que faire si l'image projetée est floue ?

Si l'image projetée est floue, ajustez la mise au point en tournant la molette de mise au point située sur l'objectif du projecteur. Vérifiez également la distance entre le projecteur et l'écran.

Comment changer la lampe du Canon LV-8227A ?

Pour changer la lampe, éteignez le projecteur et débranchez-le. Laissez-le refroidir pendant au moins 30 minutes. Ensuite, retirez le couvercle de la lampe à l'aide d'un tournevis et remplacez la lampe usagée par une nouvelle.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Assurez-vous également que le bouton d'alimentation est enfoncé. Si le problème persiste, contactez le service technique.

Comment ajuster la luminosité du projecteur ?

Pour ajuster la luminosité, allez dans le menu des paramètres du projecteur et sélectionnez 'Luminosité'. Utilisez les flèches pour augmenter ou diminuer la luminosité selon vos préférences.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur n'est pas coupé ou réglé à zéro. Assurez-vous également que les câbles audio sont correctement connectés si vous utilisez des haut-parleurs externes.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Pour réinitialiser le projecteur, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela restaurera tous les réglages aux valeurs d'origine.

Le projecteur affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des instructions spécifiques. Vous pouvez également essayer de redémarrer le projecteur.

Comment améliorer la qualité de l'image projetée ?

Pour améliorer la qualité de l'image, assurez-vous que le projecteur est propre et qu'il n'y a pas de poussière sur l'objectif. Vérifiez également la résolution de l'image source et ajustez les paramètres de couleur et de contraste dans le menu.

Le projecteur surchauffe, que faire ?

Assurez-vous que les évents de ventilation ne sont pas obstrués. Éteignez le projecteur et laissez-le refroidir avant de le rallumer. Si le problème persiste, contactez le service technique.

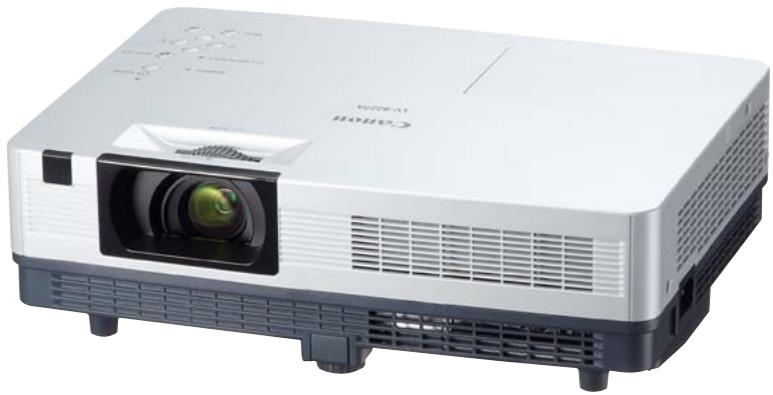

MODE D'EMPLOI LV-8227A CANON

Projecteur multimédia

LV-8227A

Transformez l'apprentissage grâce au projecteur WXGA LV-8227A et à ses images lumineuses au format 16/9.

Le LV-8227A est doté de la résolution WXGA, d'une sortie de 2500 lumens, de la technologie HDMI™ et d'une sortie audio puissante de 10 W. Performant, facile à configurer et offrant des coûts d'exploitation réduits, c'est l'outil idéal pour des présentations en entreprise ou dans un cadre éducatif.

RÉSOLUTION WXGA

2500 LUMENS

TAUX DE CONTRASTE DE 3000:1

ZOOM 1,2×

Caractéristiques principales

• Résolution WXGA native (1280 × 800 pixels) avec format 16/10
  • 2500 lumens pour des images lumineuses et nettes
• Taux de contraste élevé de 3000:1 avec iris automatique pour des noirs profonds et des couleurs éclatantes
• Objectif de projection grand-angle 1,2x Canon
• Utilisation aisée grâce aux fonctions de recherche automatique de la source et de correction automatique de trapèze vertical
• Entrée HDMI™ pour des images nettes à partir de sources numériques
• Son intégré avec haut-parleur puissant de 10 W et sortie audio
• Durabilité : durée de vie de la lampe de 6000 heures, durée de vie du filtre de 5500 heures et consommation inférieure à 1 W en veille (réseau désactivé et le tout en mode économique)
• Niveau de bruit réduit : seulement 29 dBA en mode économique
• Port réseau RJ-45 permettant la surveillance et le contrôle à distance

Contenu de la boîte

Projecteur multimédia LV-8227A, télécommande, 2 piles AAA, câble d'alimentation secteur, noyau de ferrite, câble de connexion VGA pour ordinateur, bouchon d'objectif avec dragonne, étiquette de code PIN, mode d'emploi sur CD-ROM, informations importantes et guide de démarrage rapide, cache de filtre pour installation au plafond, carte de garantie

PROJECTEUR MULTIMÉDIACatégorie du produit	Ultra-portable
PANNEAUTypeFormat et nombre de panneauxFormat d'imageRésolution native	Panneau LCD à transmission, matrice TFT active polysiliconeDiagonale 0,59 pouce, 3 panneaux16/101280 × 800 (WXGA), 1.024.000 pixels
SYSTÈME OPTIQUEType de lampeOuverture et focaleCoefficient et contrôle du zoomContrôle de la mise au pointDécentrement de l'objectif	NSHA 215 Wf/2 - f/2,15 ; f=18,38 - 22,06 mm1,2× manuelManuel13:1 (fixe)
IMAGE ET SONLuminositéUniformité de luminositéTaux de contrasteDistance de projectionTaille de l'image à l'écranCoefficient du zoom numériqueCorrection de trapèzeCompatibilité numérique RVBCompatibilité analogique RVBSystème de balayage vidéo numériqueSystèmes de balayage vidéo composanteSystèmes de couleurs Vidéo / S-VidéoModes d'affichageOptions de correction d'imageHaut-parleur intégré	2500 lumens85 %3000:1 (iris automatique activé et variateur d'intensité)1,2 m - 11,1 m (3,1 m - 3,7 m pour une image de 100 pouces)40 pouces - 300 pouces ( 862 × 538 mm - 6462 × 4039 mm) 0,5 × - 4 × Vertical : manuelle +/-30° ; automatique +/-20°(WUXGA/UXGA/SXGA+/SXGA) / WXGA / XGA / SVGA / VGA(WUXGA/UXGA/SXGA+/SXGA) / WXGA / XGA / SVGA / VGA / MAC1080p / 1080i / 720p / 575p / 480p1080i / 1035i / 720p / 575p / 575i / 480p / 480iPAL / PAL-M / PAL-N / NTSC / NTSC4.43 / SECAMPrésentation, standard, contraste élevé, cinéma, tableau vert, tableau coloré (rouge, bleu, jaune, vert), utilisateur 1 - 4Reproduction des couleurs 10 bits (1,07 milliard de couleurs) ou8 bits (16,7 millions de couleurs) pour l'analogique RVB10 W RMS, mono

PORTS ET CONNECTEURSEntrée numérique audio/vidéoEntrée analogique RVB 1Entrée analogique RVB 2Sortie analogique RVBEntrée S-VisidoeEntrée vidéo compositeEntrée audio 1Entrée audio 2Entrée audio 3Sortie audioPort de service/contrôle du projecteurPort réseau	HDMI ^TM V1.3 (avec technologie Deep Colour)Mini D-Sub 15 broches (vidéo composante via un câble en option /S-Visidoe via un câble en option/péritel-RVB via un câble en option)-Mini D-Sub 15 broches (partagé avec l'entrée RVB 1 via un câble en option)1 connecteur RCAMini-jack stéréo 3,5 mm (entrée RVB 1/microphone)2 connecteurs RCA (G/D) (entrée vidéo composite)-Mini-jack stéréo 3,5 mm (volume variable)Mini D-Sub 9 broches (R5-232c)RJ-45
MÉCANISMESMécanisme d'inclinaison avantMécanisme de réglage arrière	1 pied mécanique, angle d'inclinaison maximal de 10^ -
INDICESDimensions (L × H × P)PoidsSource d'alimentationConsommationNiveau de bruitEnvironnement de fonctionnementEnvironnement de stockageGarantie	334 × 101 × 247 mm3 kg100 à 240 V CA, 50/60 HzMode de la lampe - Élevé / Normal / Économique : 270 W / 250 W / 185 WAttente : 9,6 W / Attente (LAN désactivé) : 0,5 WMode de la lampe : Élevé / Normal / Économique : 36,4 dBA / 34,4 dBA / 29 dBA+5 °C à +35 °C-10 °C à +60 °C3 ans
Toutes les données sont basées sur la méthode de test standard de Canon. Cette brochure et les caractéristiques du produit ont été élaborées avant la date de commercialisation du produit. Les caractéristiques sont susceptibles d'être modifiées sans avis préalable. ^TM et ® : tous les noms de sociétés et/ou de produits sont des marques et/ou des marques déposées de leurs fabricants respectifs sur leurs marchés et/ou dans leur pays.

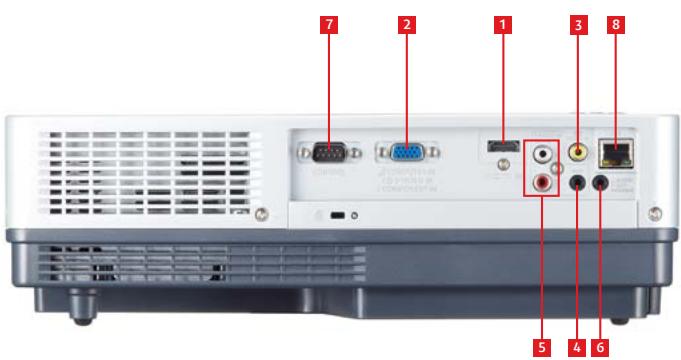

Connectivité

7 2 1 3 8 5 4 6

1 HDMI™ V1.3 (avec technologie Deep Colour) : entrée audio/vidéo/RVB numérique.
2 Mini D-Sub 15 broches : entrée analogique RVB 1 / entrée composante (avec câble adaptateur en option) / entrée S-Vidéo (avec câble adaptateur en option) / entrée péritel-RGB (avec câble adaptateur en option).
3 1 connecteur RCA : entrée vidéo composite.
4 Mini-jack 3,5 mm : entrée audio stéréo 1 (pour un PC ou un équipement vidéo connecté au port 2) / entrée microphone.
5 2 connecteurs RCA (G/D) : entrée audio stéréo 2 (pour entrée vidéo composite).
6 1 mini-jack 3,5 mm : entrée audio stéréo (volume variable).
7 Mini D-Sub 9 broches : port de contrôle (RS-232c).
8 RJ-45 : connexion réseau.

HDMI ^TM

HIGH DEFINITION MULTIMEDIA INTERFACE

PJLink™

Canon Inc.

canon.com

Canon Europe

canon-europe.com

French Edition

© Canon Europa N.V., 2012
