Marque	Samsung
Modèle	HT-D550
Type de produit	Système home-cinéma 5.1
Dimensions (L x H x P)	430 x 59 x 249 mm
Poids	2,7 kg
Alimentation	CA 220-240 V, 50/60 Hz
Consommation électrique	Environ 300 W
Puissance de sortie (amplificateur)	Avant : 2 x 167 W, Centre : 167 W, Arrière : 2 x 166 W, Caisson : 167 W (sous 3 Ω)
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	65 dB
Formats disque compatibles	DVD-Vidéo, CD audio, MP3, WMA, DivX, JPEG

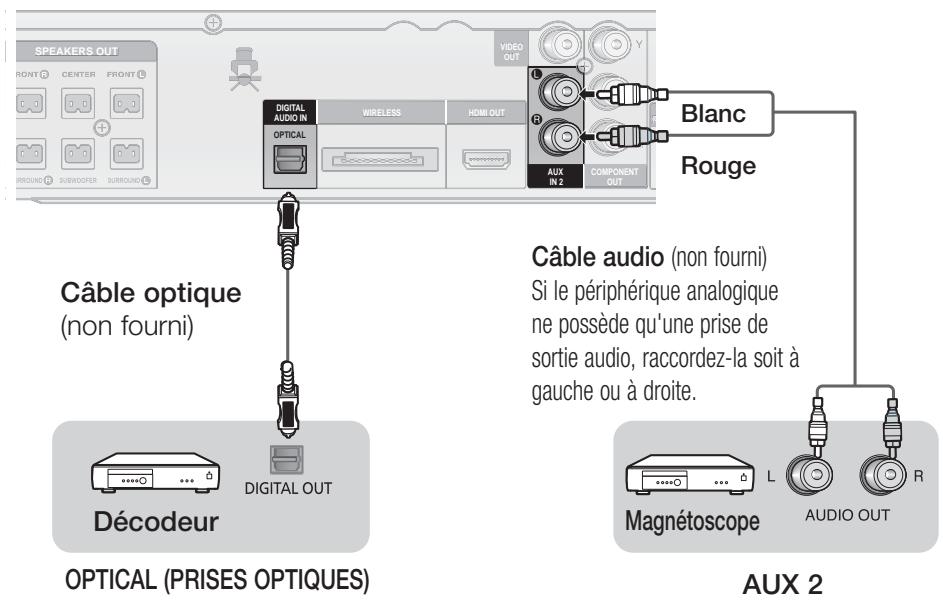

Entrées	1 x optique numérique, 1 x AUX avant (ASC), 1 x AUX arrière (analogique), 1 x USB, iPod/iPhone via USB
Sorties vidéo	HDMI, Composante (Y/Pb/Pr), Composite
Sorties audio enceintes	5.1 canaux (avant, centre, arrière, caisson)
Tuner FM	FM stéréo, RDS, 15 présélections

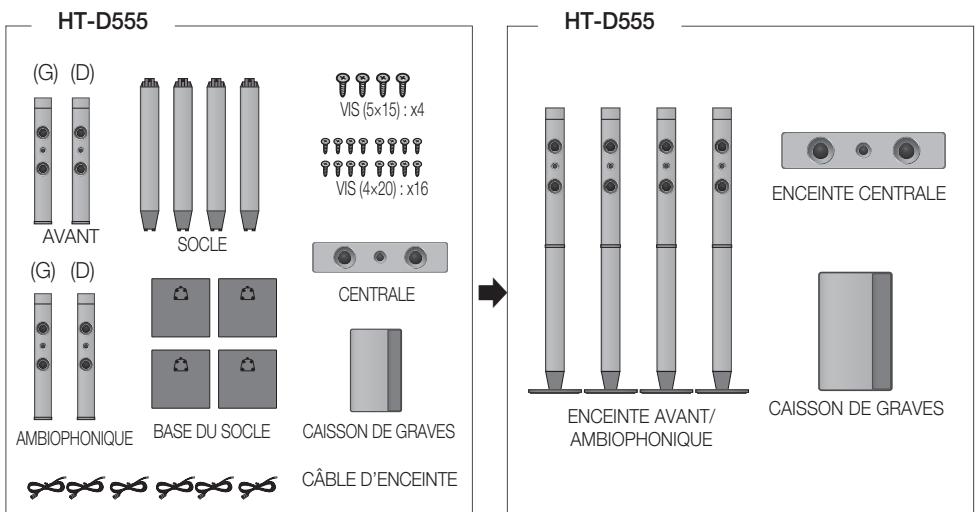

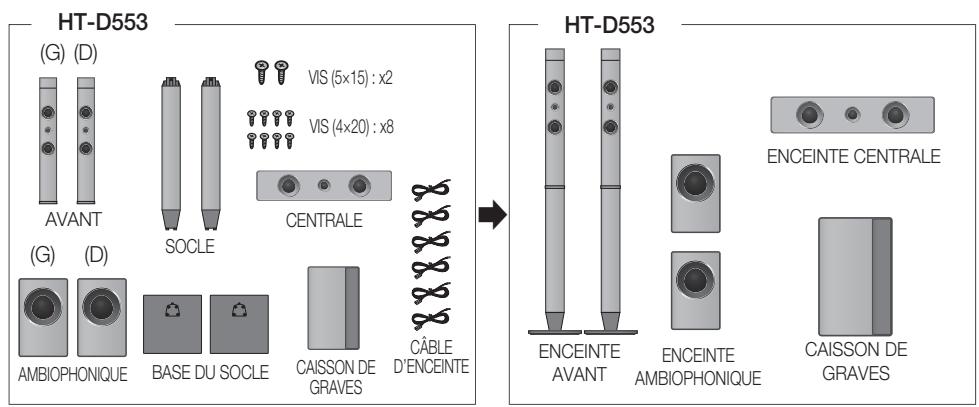

Enceintes incluses	2 avant, 1 centrale, 2 arrière, 1 caisson de graves
Dimensions enceintes (satellites)	90 x 141,5 x 68,5 mm
Dimensions enceinte centrale	360 x 74,5 x 68,5 mm
Dimensions caisson de graves	168 x 350 x 285 mm
Fonctions audio	Dolby Digital, DTS, Dolby Pro Logic II, DSP/EQ, P.BASS, GIGA SOUND, S.VOL, ASC (calibration automatique)
Fonctions supplémentaires	Enregistrement USB (CD, FM, AUX), Anynet+ (HDMI-CEC), BD Wise, Minuterie de sommeil
Accessoires fournis	Télécommande + piles AAA, antenne FM, microphone ASC, câble vidéo, guide utilisateur
Consignes de sécurité	Laser classe 1, ne pas ouvrir, éviter eau et humidité, ventilation requise

FOIRE AUX QUESTIONS - HT-D550 SAMSUNG

Comment éjecter un disque si le bouton ne fonctionne pas ?

Vérifiez que le cordon d'alimentation est bien branché. Si le problème persiste, mettez l'appareil hors tension puis rallumez-le.

Pourquoi n'y a-t-il aucun son ?

Assurez-vous que les enceintes sont correctement connectées et que le volume n'est pas à zéro. Pendant la lecture rapide ou ralentie, le son est coupé. Vérifiez également que le disque n'est pas rayé.

Comment régler le son surround Dolby Digital 5.1 ?

Le son Dolby Digital 5.1 n'est reproduit que si le disque est enregistré avec cette piste. Vérifiez dans le menu Audio que la langue est réglée sur Dolby Digital 5.1.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la portée (max 7 m), l'angle, et remplacez les piles (AAA) si nécessaire. Assurez-vous que le mode est sur RECEIVER DVD/TV.

Comment connecter un iPod/iPhone ?

Branchez l'iPod/iPhone via le câble USB (non fourni) sur le port USB avant. Appuyez sur la touche FUNCTION pour sélectionner REMOTE IPOD ou IPOD.

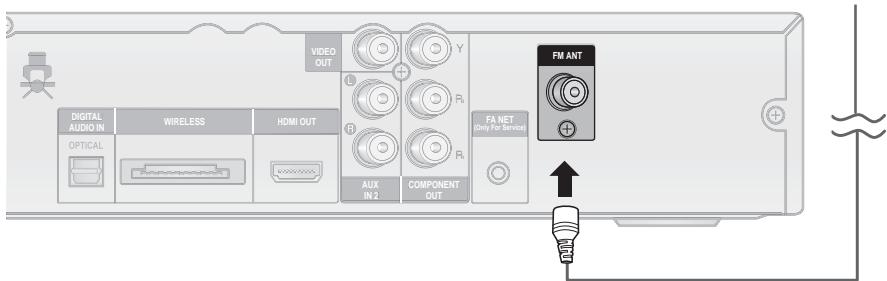

Pourquoi la réception FM est-elle mauvaise ?

Vérifiez que l'antenne FM fournie est correctement connectée et déployée. Si le signal est faible, utilisez une antenne FM extérieure.

Comment enregistrer un CD sur clé USB ?

Insérez le CD dans le lecteur et un périphérique USB dans le port. Maintenez enfoncé le bouton USB REC pour enregistrer tout le CD, ou appuyez brièvement pour la plage en cours. Le fichier sera sauvegardé au format MP3 dans un dossier RECORDING.

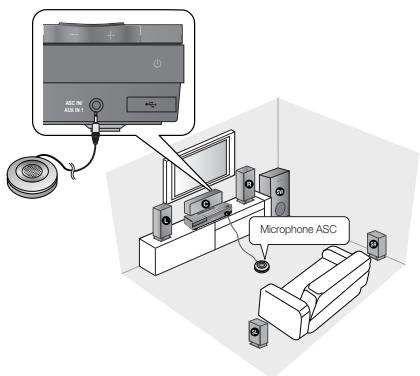

Comment utiliser la fonction d'étalonnage automatique du son (ASC) ?

Branchez le microphone ASC fourni dans la prise avant. Installez-le à la position d'écoute. Depuis le menu, lancez l'étalonnage. L'appareil émettra des signaux pour ajuster les niveaux et distances des enceintes.

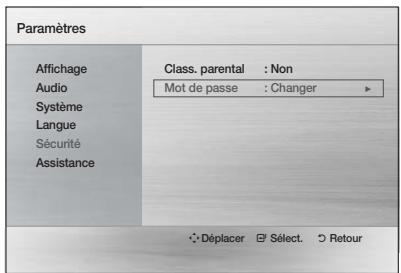

Que faire si j'ai oublié le mot de passe du contrôle parental ?

Retirez le disque, puis maintenez enfoncée la touche ARRÊT (■) de la télécommande pendant plus de 5 secondes. Tous les réglages reviendront aux valeurs d'usine, dont le mot de passe (0000).

Comment lire un fichier DivX avec sous-titres ?

Placez le fichier vidéo .avi et le fichier de sous-titres au format .smi (même nom) dans le même dossier. La longueur maximale du nom de fichier est de 100 caractères. Les sous-titres .smi jusqu'à 300 Ko sont pris en charge.

MODE D'EMPLOI HT-D550 SAMSUNG

Système homécinéma numérique guide de l'utilisateur

Imaginez les possibilités

Merci d'avoir acheté ce produit Samsung.

Pour obtenir notre service complet, veuillez

enregistrer votre produit sur

www.samsung.com/register

SAMSUNG

Avertissements de sécurité

POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L'ARRÊTÉRIE). LES PIEÇES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L'UTILISATEUR. VÉUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION.

ATTENTION RISQUE D'ÉLECTROCUTION NE PAS OUVIR
Ce symbole indique la présence d'une tension dangereuse dans l'apparéil, représentant un risque d'électrocution ou de blessures.	ATTENTION : AFIN D'ÉVITER TOUT RISQUE D'ÉLECTROCUTION, LA BROCHE LA PLUS LARGE DE LA FICHE DOIT ÉTRE TOTALEMENT INSERÉE DANS LE TROU PLUS LARGE.	Ce symbole indique les directives importantes qui accompagnent le produit.

Avertissement

• Afin de réduire tout risque d'incendie ou d'électrocution, n'exposez jamais cet appareil à la pluie ou à l'humidité.

Attention

• Évitez toute projection d'eau sur l'appareil et ne posez jamais d'objet contenant un liquide dessus (ex : un vase).
• La fiche permet de débrancher l'appareil et doit toujours être facilement accessible.
• Cet appareil doit toujours être branché à une prise de courant alternatif reliée à la terre.
• Pour débrancher l'appareil, il convient de retirer la fiche de la prise murale, il faut donc que cette dernière soit facilement accessible.

Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1.

L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spécifiées ci-dessus peuvent conduire à une exposition à des radiations dangereuses.

Attention

DES RAYONS LASER INVISIBLES SONT PRESENTS LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILAGE ARE TONT CIRCONVENUS. EVITEZ L'EXPOSITION AUX RAYONS.

Précautions

Assurez-vous que l'alimentation en c.a. de votre habitation est conforme à la plaque d'identification située au dos de votre appareil. - Posez votre appareil à plat sur un meuble stable en veillant à laisser un espace de 7,5 à 10 cm autour de l'appareil afin d'assurer sa ventilation correcte. - Ne le posez pas sur des amplificateurs ou autre appareil qui risque de chauffer. Veillez à ne pas obstruer les orifices de ventilation. - Ne posez rien sur l'appareil. - Avant de déplacer l'appareil, assurez-vous que le compartiment du disque est vide. - Pour couper complètement l'alimentation de l'appareil, en particulier lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée, retirez la fiche de la prise murale. - En cas d'orage, retirez la fiche c.a. de la prise murale. Les pointes de tension dues aux éclairs pourraient endommager l'appareil. N'exposez pas l'appareil à la lumière directe du soleil ni à d'autres sources de chaleur. L'appareil pourrait surchauffer et mal fonctionner. - N'exposez pas l'appareil à l'humidité ni à aucune source de chaleur excessive et éloignez-le des appareils générant des ondes magnétiques ou des champs électriques intenses (ex.: haut-parleurs). - Débranchez le câble d'alimentation de l'alimentation en c.a. en cas de dysfonctionnement. - Cet appareil n'est pas conçu pour un usage industriel. Il est uniquement réservé à un usage privé. De la condensation peut se former si votre appareil ou votre disque a été entreposés dans un endroit exposé à des températures basses. Si l'appareil doit être transporté pendant l'hiver, attendez environ 2 heures pour qu'il s'adapte à la température de la pièce avant de l'utiliser. - Les piles utilisées avec cet appareil contiennent des produits chimiques dangereux pour l'environnement. Ne les jetez pas avec les ordures ménagères.

Accessoires

Vérifiez que vous disposez bien des accessoires suivants.

Cable video

Antenne FM

Microphone ASC

Télécommande/Piles (AAA)

Guide de l'utilisateur

Prise Péritel

Précautions

De petites éraflures sur un disque risquent de réduire la qualité du son et de l'image ou de les faire sauter.

Prenez garde à ne pas rayer les disques lorsque vous les manipulez.

Manipulation des disques

• Ne touchez pas la face de lecture du disque. Tenez le disque par les tranches afin de ne pas laisser de traces de doigts sur la surface.
• Ne collez pas de papier ou de ruban adhésif sur le disque.

Rangement des disques

• N'exposez pas les disques à la lumière directe du soleil. Rangez-les dans un endroit frais et aéré.
• Rangez-les dans des pochettes propres. Positionnez-les verticalement.

Remarque

Évitez les salissures sur les disques. N'insérez jamais de disques fendus ou rayés.

Manipulation et rangement des disques

Si un disque présente des traces de doigts, nettoyez-le à l'aide d'un peu de nettoyant dilué dans de l'eau et essuyez avec un chiffon doux.

• Lors du nettoyage, essuyez doucement de l'intérieur vers l'extérieur du disque.

Remarque

• De la condensation peut se former lorsque de l'air chaud entre en contact avec des parties froides situées à l'intérieur de l'appareil. En cas de condensation à l'intérieur de l'appareil, celui-ci risque de ne pas fonctionner correctement. Si cela se produit, retirez le disque et attendez une à deux heures en laissant l'appareil sous tension.

DIGITAL

PRO LOGIC II

• Dolby, Pro Logic et le symbole représentant deux D sont des marques déposées de Dolby Laboratories.

Digital Surround

• Fabriqué sous licence sous les brevets américains N° : 5 956 674; 5 974 380; 6 487 535 et autres brevets américains et internationaux émis et en attente. DTS, le symbole, et DTS et le symbole qui lui est associé sont des marques déposées, et les logos DTS Digital Surround et DTS sont des marques déposées de DTS, Inc. Product includes software. © DTS, Inc. Tous droits réservés.

DIVX

• À PROPOS DE VIDÉO DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Ceci est un appareil DivX Certified® qui lit les vidéos au format DivX. Reportez-vous au site Web à l'adresse www.divx.com pour obtenir plus d'informations et consulter les outils logiciels permettant de convertir les fichiers au format de vidéo DivX. À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré pour lire les films vidéo à la demande (VOD) DivX disponibles dans le commerce. Pour générer le code d'enregistrement, il faut accéder à la section DivX VOD dans le menu de configuration de l'appareil. Consultez le site Web vod.divx.com afin d'obtenir de plus amples informations sur les étapes à suivre pour terminer la procédure.

DivX Certified® (certifié DivX®) pour des activités DivX®, y compris des contenus premium. DivX®, DivX Certified® et les logos qui leur sont associés sont des marques déposées de DivX, Inc. et font l'objet d'une licence.

Ce format est couvert par un ou plusieurs des brevets américains suivants: 7,295,673; 7,460,668; 7,515,710; 7,519,274

• HDMI, le logo HDMI Logo et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
• Ce produit intègre la technologie de protection contre la copie qui est protégée par les brevets américains et d'autres droits de propriété intellectuelle détenus par Rovi Corporation. Il est interdit de procéder à l'ingénierie inverse ou au désassemblage de l'appareil.

Made for

Pod

Phone

• iPod est une marque de commerce d'Apple Inc., déposée aux États-Unis et dans d'autres pays. iPhone est une marque de commerce d'Apple Inc.

Droit d'auteur

© 2011 Samsung Electronics Co., Ltd. Tous droits réservés.

Protection contre la copie

• De nombreux disques DVD sont pourvus de protection contre la copie. Par conséquent, vous devez uniquement brancher votre appareil directement à votre téléviseur, et non à un magnétoscope. Le fait de raccorder l'appareil à un magnétoscope provoque une image déformée avec des disques DVD protégés contre la copie.

Consignes de sécurité

2 Avertissements de sécurité 3 Précautions 3 Accessoires 4 Manipulation et rangement des disques - Précautions 4 Licence 4 Droit d'auteur 4 Protection contre la copie

Prise en MAIN

7 Icones utilisées dans ce guide 7 Types et caractéristiques des disques 11 Description 11 Panneau avant 12 Panneau arrière 13 Télécommande

Connexions

15 Connexion des enceintes 19 Connexion du module récepteur sans fil optionnel 21 Raccordement de la sortie Video Out à votre téléviseur 23 Connexion de l'antenne FM 23 Raccordement audio des périphériques

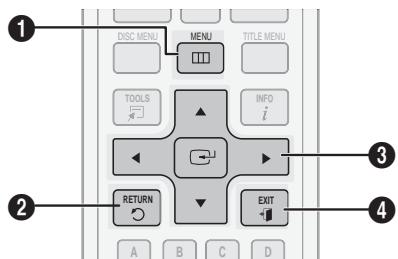

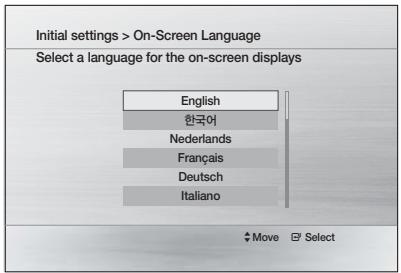

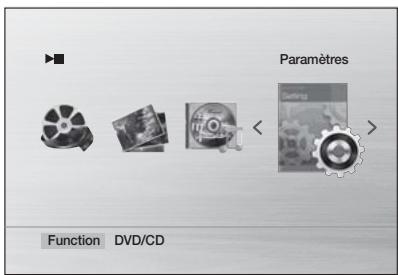

25 Avant de commencer (Installation initiale) 25 Réglage du menu Setup 26 Affichage

26 Format d'écran 26 BD Wise 26 Résolution 26 Format HDMI 26 Signal sortie vidéo.

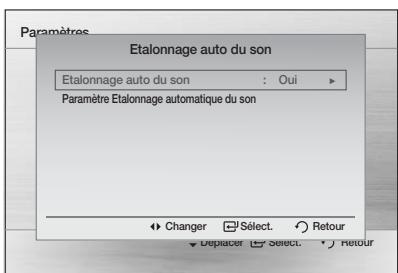

28 Réglage ASC (Auto Sound Calibration/étalonnage automatique du son)

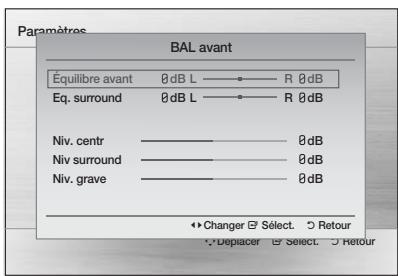

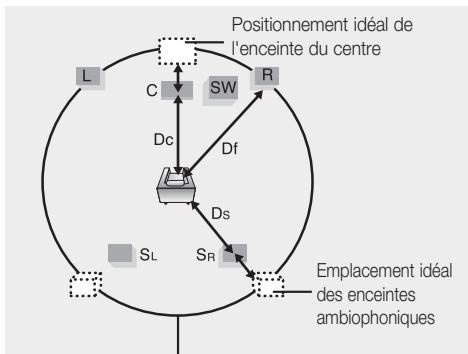

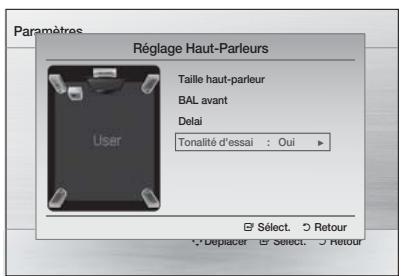

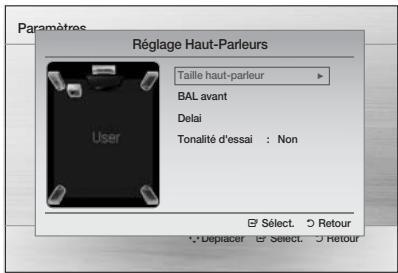

27 Audio 27 Réglage Haut-Parleurs 29 DRC (Compression dynamique) 29 SYNC. AUDIO 30 AUDIO HDMI 30 EQ utilisateur 30 Canal retour audio 30 Système 30 Installation initiale 30 Enregistrement DivX(R) 30 DivX(R) Désactivation 31 Langue 31 Sécurité 31 Class. parental 31 Modification du mot de passe 31 Assistance 31 Informations sur le produit

Fonctions de BASE

Lecture d'un disque Lecture de CD audio (CD-DA)/MP3/WMA Lecture de fichiers JPEG Utilisation de la fonction de lecture Mode sonore Écoute de la radio

41 Fonction USB 41 Utilisation d'un iPod/iPhone 43 Enregistrement sur périphérique USB

AUTRES informations

Dépannage Liste des codes de langue Caractéristiques

• Les figures et illustrations de ce manuel d'utilisation sont fournies à titre de référence et peuvent différer de l'apparence réelle de l'appareil. Des frais d'administration peuvent vous être facturés : a. si un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation) b. si vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).
• Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Icônes utilisées dans ce guide

Assurez-vous de consulter les définitions des termes suivants avant de lire le guide d'utilisation.

Icône	Terme	Définition
DVD	DVD	Il s'agit d'une fonction disponible avec les disques DVD-Viséo ou DVD±R/±RW ayant été enregistrées et finalisés en mode-video.
CD	CD	Il s'agit d'une fonction disponible avec un CD de données (CD DA, CD-R/-RW).
MP3	MP3	Il s'agit d'une fonction disponible avec les disques CD-R/-RW.
JPEG	JPEG	Il s'agit d'une fonction disponible avec les disques CD-R/-RW.
DivX	DivX	Il s'agit d'une fonction disponible avec les disques MPEG4 (DVD±R/±RW, CD-R/-RW).
!	ATTENTION	Indique un cas où une fonction ne peut pas être exécutée ou des réglages pourrait être annulés.
	REMARQUE	Conseils ou instructions fournis pour vous aider à exéctuer chaque fonction.
m	Touché de raccourci	Permet d'accéder directement et facilement à une fonction via la simple pression du bouton de la télécommande spécifique.

Code de région

Cet appareil ainsi que les disques sont codés par région. Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne pourrait pas être lu.

Type de disque	Code de région	Région
DVD-VIDEO	1	États-Unis, territoires des États-Unis et Canada
	2	Europe, Japon, Moyen-Orient, Égypte, Afrique du Sud, Groenland
	3	Taiwan, Corée, Philippines, Indonésie, Hong Kong
	4	Mexique, Amérique du Sud, Amérique centrale, Australie, Nouvelle Zélande, Îles du Pacifique, Caraïbes
	5	Russia, Europe de l'Est, Inde, la plupart des pays d'Afrique, Corée du Nord, Mongolie
	6	Chine

Prise en main

Types de disques pouvant être lus

Types de disques et marques (logos)	Signaux enregistrés	Dimensions du disque	Temps de lecture maxi.
DVDVIDEO DVD-VIDEO	AUDIO+VIDEOS	12 cm	Environ 240 min.(une face)
			Environ 480 min.(double face)
		8 cm	Environ 80 min.(une face)
			Environ 160 min.(double face)
COMPACT DIGITAL AUDIO CD AUDIO	AUDIO	12 cm	74 min.
		8 cm	20 min.
DIVX DivX	AUDIO+VIDEOS	12 cm	-
		8 cm	-

N'utilisez pas les types de disques suivants

• Les disques LD, CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent pas être lus par cet appareil. Si vous essayez de dire ces types de disques, le message s'affiche sur l'écran du téléviseur.
• Les disques DVD achetés à l'étranger risquent de ne pas être lus par cet appareil. Si vous essayez de les lire, le message s'affiche sur l'écran du téléviseur.

Types et formats des disques

Cet appareil ne prend pas en charge les fichiers sécurisés (DRM).

Disques cd-r

• Il est possible que certains disques CD-R ne puissent pas être lus selon l'appareil ayant servi à l'enregistrer (graveur de CD, PC) et l'état du disque.
• Utilisez des disques CD-R 650 Mo/74 minutes. N'utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu'ils ne puissent pas être lus.
• Il est possible que certains supports CD-RW (réinscriptibles) ne puissent pas être lus.
• Seuls les disques CD-R correctement finalisés peuvent être lus intégralement. Si la session est fermée alors que le disque n'est pas finalisé, vous risquez de ne pas pouvoir lire le disque intégralement.

Disques MP3 cd-r

• Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus.
• Les noms des fichiers MP3 ne doivent contenir aucune espace ni caractère spécifique ( I = + ). Utilisez des disques enregistrés à une vitesse de compression/décompression supérieure à 128 Kbits/s.
• Seuls les fichiers possédant les extensions « mp3 » et « MP3 » peuvent être lus.
• Seuls les disques gravés en multisessions consécutives peuvent être lu. Si un disque multisession contient un segment vierge, il pourrait être lu uniquement jusqu'au segment vierge.
• Si un disque n'est pas finalisé, l'appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Pour les fichiers encodés au format VBR (Variable Bit Rate), c'est-à-dire les fichiers ayant à la fois un débit binaire faible et un débit binaire élevé (ex.: 32 Kbits/s à 320 Kbits/s), le son risque de sauter lors de la lecture.
• Un maximum de 500 pistes par CD peut être lu.
• Un maximum de 300 dossiers par CD peut être lu.

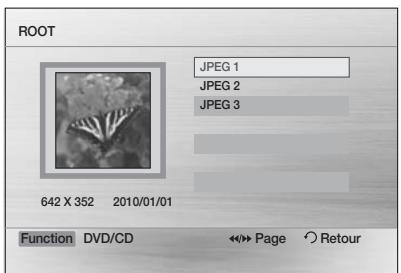

Disques JPEG cd-r

Seuls les fichiers possédant l'extension « jpg » peuvent être lus. - Si un disque n'est pas finalisé, l'appareil mettra plus de temps à démarrer la lecture et il est possible que tous les fichiers enregistrés ne soient pas lus. - Seuls les disques CD-R contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus. - Les noms des fichiers JPEG doivent Contenir 8 caractères maximum et ne comporter aucune espace ni caractère spécifique ( ./ = + ). - Seuls les disques gravés en multisessions consécutives peuvent être lus. Si un disque multisession contient un segment vierge, il pourrait être lu uniquement jusqu'au segment vierge. - Un maximum de 999 images peut être enregistré dans un dossier. - Lors de la lecture d'un CD d/images Kodak/Fuji, seuls les fichiers JPEG contenus dans le dossier d'images peuvent être lus. - Il est possible que les disques d'images autres que les CD d'images Kodak/Fuji soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

Disques dvd±r/±rw, cd-r/rw

• Les mises à jour logicielles pour les formats incompatibles ne sont pas prises en charge. (Exemple: QPEL, GMC, résolution supérieure à 800 x 600 pixels, etc.)
• Si un disque DVD-R/-RW n'a pas été enregistré correctement au format DVD Video, il ne pourrait pas être lu.

Formats pris en charge (divx)

Cet appareil ne prend en charge que les formats de support suivants. Si aucun des formats, vidéo ou audio, n'est pris en charge, l'utilisateur pourrait être privé de son et les images poursuivent être médiocres.

Formats vidéo pris en charge

Format	Versions prises en charge
AVI	DivX3.11~DivX5.1
WMV	V1/V2/V3/V7

Formats audio pris en charge

Format	Débit binaire	Fréquence d'échantillonnage
MP3	80 à 320 Kbits/s	44,1 kHz
WMA	56 à 128 Kbits/s
AC3	128 à 384 Kbits/s	44,1/48 kHz
DTS	1,5 Mbits/s	44,1 kHz

• Les fichiers DivX, y compris les fichiers audio et vidéo, créés au format DTS ne peuvent accepter que 6 Mbits/s maximum.
• Format de l'image : bien que la résolution DivX par défaut soit 640x480 pixels, cet appareil peut prendre en charge un format allant jusqu'à 720x480 pixels. Les résolutions d'écran TV supérieures à 800 ne sont pas prises en charge.
• Si la fréquence d'échantillonnage de votre disque est supérieure à 48 kHz ou à 320 Kbits/s, vous pouvez percevoir des tremblements à l'écran pendant la lecture.
• Les parties ayant un format d'image élevé risquent de ne pas être lues lors de la lecture d'un fisier DivX.
• Cet appare chier DivX créé par l'utilisateur ne puisse pas être lu.

Notes sur la connexion USB

Appareils pris en charge : Supports de stockage USB, lecteur MP3, caméra numérique

1) Affichage ou fonctionnement non garanti pour les dossiers ou fichiers dont le nom excède 10 caractères. 2) Un fichier de sous-titre supérieur à 300 Ko ne peut pas s'afficher correctement. 3) Certains types de périphériques USB, de caméras numériques et de lecteurs de carte USB ne sont toutefois pas pris en charge. 4) Les systèmes de fichiers FAT16 et FAT32 ne sont pas pris en charge. 5) Les fichiers photo (JPEG), musique (MP3, WMA) et vidéo doivent porter des noms en corée ou en anglais. Autrement, le fichier risque de ne pas être lu. 6) Effectuez la connexion directement au port USB du produit. La connexion via un autre câble peut provoquer des problèmes de compatibilité USB. 7) L'insertion de plusieurs périphériques de mémoire dans un lecteur multicarte peut entraîner un dysfonctionnement. 8) Le protocole PTP pour caméras numériques n'est pas pris en charge. 9) Ne déconnectez pas le périphérique USB durant un processus de « lecture ». 10) Plus la résolution de l'image est élevée, plus lent le délai d'affichage de l'image. 11) Les fichiers MP3/WMA ou vidéo de type DRM téléchargés depuis un site commercial ne sont pas lus par l'appareil. 12) Le périphérique de disque dur externe n'est pas pris en charge. 13) La tension maximale prise en charge par le port USB connecté au périphérique USB externe est de 500mA (5 V CC).

14) Formats de fichiers pris en charge

Format	Image fixe	Musique		Film
Nom de fisier	JPG	MP3	WMA	WMV	DivX
Extension de fisier	JPG .JPEG	.MP3	.WMA	.WMV	.AVI
Débit binaire	-	80 à 320 Kbits/s	56 à 128 Kbits/s	4 Mbits/s	4 Mbits/s
Version	-	-	V8	V1,V2, V3,V7	DivX3.11~DivX5.1
Pixel	640x480	-	-	720x480
Fréquence d'échantillonnage	-	44,1 kHz	44,1 kHz	44,1 kHz à 48 kHz

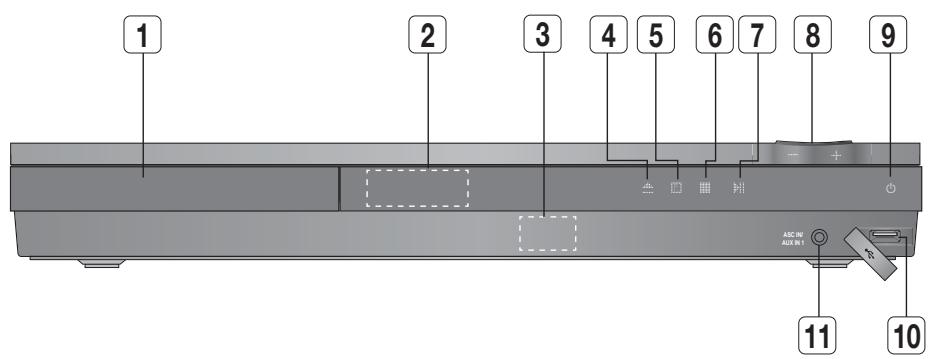

Panneau avant

1	TIROIR DISQUE	Insérez le disque ici.
2	AFFICHAGE	Affiche le statut de lecture, l'houre, etc.
3	CAPTEUR DE LA TÉLECOMMANDE	Détecte les signaux provenant de la télécommande.
4	TOUCHE OUVRIR/FERMER (...)	Permet d'ouvrir et de fermer le tiroir disque.
5	TOUCHE DE FONCTION (...)	mode change dans l'ordre suivant :DVD/CD → D.IN → AUX 1 → AUX 2 → USB → REMOTE IPOD → IPOD → FM
6	TOUCHE ARRÊT (...)	Interrompt la lecture du disque.
7	TOUCHE LECTURE/PAUSE (...)	Permet de dire lire le disque ou de l'interr compromise momentarilyément.
8	TOUCHE DE RÉGLAGE DU VOLUME (..., +)	Réglage du volume
9	TOUCHE DE MISE SOUS TENSION (...)	Permet demettre l'appareil sous et hors tension.
10	PORT USB	Permet de dire les fichiers contenus sur des péripériques de stockage USB externes tels que des lecteurs MP3, des cartes mémoire flash USB, etc.La mémoire USB nécessitant une alimentation élevé (supérieure à 500 mA/5 V) peut ne pas être prise en charge. (exception : iPod/Phone sous 1 A/5 V).

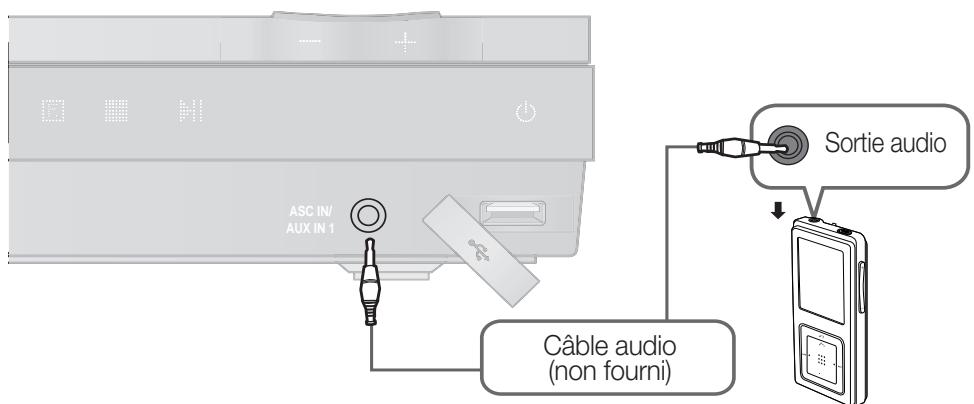

11	CONNECTEUR ASC IN/ AUX IN 1	Connectez des appareils externes tels qu'un lecteur MP3.Ce connecteur permet d'utiliser la fonction ASC (Auto Sound Calibration).

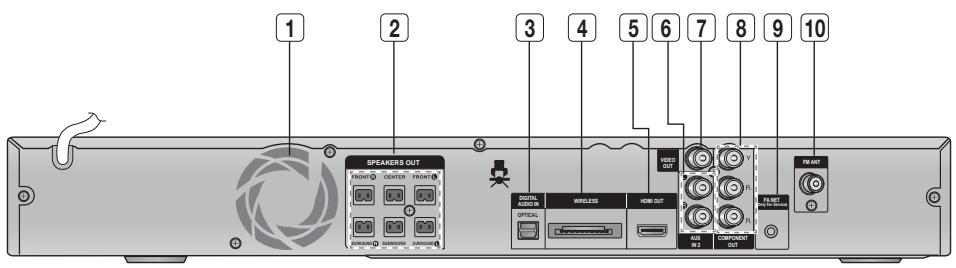

Panneau arrêté

1	VENTILATEUR	Le ventilateur resté en activités tant que l'apparil est sous tension. Lors de l'installation de l'apparel, prévoyez un espace d'au moins 10 cm de chaque côte du ventilateur.
2	CONNECTEURS DE SORTIE DES ENCEINTES	Permettent de connecter les enceintes avant, centrale et ambiophoniques ainsi que le caisson de graves.
3	PRISE D'ENTRÉE OPTIQUE NUMérique EXTERNE (DIGITAL AUDIO IN)	Permet de racorder un apparil pérophérique à sortie numérique.
4	CONNEXION DE CARTE TX (WIRELESS)	La carte TX établit la communication entre l'apparil et le module récepteur sans fil optionnel.
5	PRISE DE SORTIE HDMI (HDMI OUT)	À l'aide d'un cable HDMI; raccordez cette sortie HDMI à la borne d'entrée HDMI de votre téléviseur pour une image optimale.
6	PRISES AUX IN 2	Permet de racorder la sortie analogique à 2 canaux d'un pérophérique (un magnétoscope par exemple).
7	PRISE DE SORTIE VIDÉO (VIDEO OUT)	Permet de racorder la prise de sortie VIDEO OUT de cet apparil à la prise d'entrée VIDEO IN de votre téléviseur.
8	PRISES DE SORTIE VIDÉO COMPOSANTES	Permet de racorder l'apparil aux prises d'entée video composantes d'un téléviseur.
9	FA NET (Uniquement pour les réparations)	Ceci est utilisé pour le service de réparations.
10	PRISE D'ANTENNE FM	Permet de brancher l'antenne FM.

Installation des piles dans la télécommande

• Type de piles : AAA

Remarque

• Placez les piles dans la télécommande en respectant les polarités : (+) avec (+) et (-) avec (-).
• Remplacez toujours les deux piles en même temps. N'exposez pas les piles à la chaleur ou à une flamme. La portée de la télécommande est d'environ 7 mètres en ligne droite.

Réglage de la télécommande

Contrôlez certaines fonctions de votre téléviseur à l'aide de cette télécommande.

Pour contrôler un téléviseur à l'aide de la télécommande

1. Appuyez sur la touche TV pour régler la télécommande sur le mode TV.
2. Appuyez sur la touche POWER pour allumer le téléviseur.
3. Tout en maintenant la touche POWER enfoncée, saisissez le code correspondant à la marque de votre téléviseur.
4. Si plusieurs codes correspondant à votre téléviseur figurent dans le tableau, saisissez-les les uns après les autres pour trouver le code approprié.
5. Exemple : Pour un téléviseur Samsung. Tout en maintenant le bouton POWER enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 et 40.
6. Si le téléviseur s'éteint, cela signifie que le réglage est terminé.
7. Vous pouvez utiliser les touches TV POWER, VOLUME, CHANNEL, MENU ainsi que les touches numériques (0 à 9).

Remarque

La télécommande peut ne pas fonctionner ou certaines opérations peuvent ne pas être disponibles sur des téléviseurs de certaines marques. - Par défaut, la télécommande fonctionne sur les téléviseurs Samsung.

Liste des codes par marque de téléviseur

Cette section décrit différentes méthodes de connexion de l'appareil aux autres périphériques externes. Avant de déplacer ou d'inclure l'appareil, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.

Position de l'appareil

Placez-le sur un pied, sur la tablette d'un meuble, ou sous le support du téléviseur.

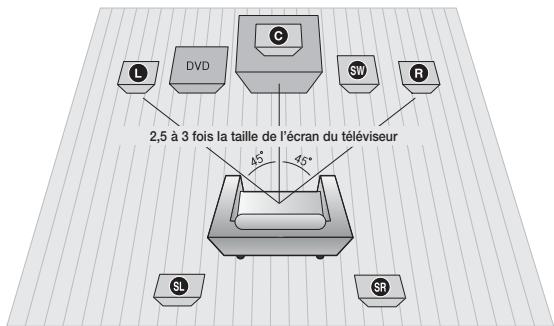

Choix de la position d'écoute

La position d'écoute (distance entre l'utilisateur et le téléviseur) doit être située à environ 2,5 à 3 fois la taille de l'écran du téléviseur.

Televiseurs 55":3,5a4m

Enceintes avant L R	Placez ces enceintes devant votre position d'écoute, face vers l'intérieur (environ 45 degrès) et dans votre direction. Placez-les de façon à ce que les haut-parleurs d'ais gues soient à la hauteur de vos oreilles. Alignez le devant des enceintes avant avec le devant de l'enceinte centrale ou légèrement plus en avant.
Enceinte centrale C	Il est préféable de l'installer à la même hauteur que les enceintes avant. Vous pouvez aussi l'instructor directement sur ou sous le téléviseur.
Enceintesambiophoniques S L S R	Placez-les sur les côtés de votre position d'écoute. Si vous manquez d'espace, placez-les face à face. Placez-les à environ 60 à 90 cm au-dessus de vos oreilles, face légèrement vers le bas.★ Contrairement aux enceintes avant et centrale, les enceintesambiophoniques sont principalement utilisées pour émettre les effets sonores; elles ne reproduisent pas de son en permanence.
Caisson de graves SW	Son emplacement n'est pas d'une importance cruciale. Vous pouvez le placer où vous voulez.

Ne laissez pas les enfants jouer avec les enceintes ou à proximité. Ils pourraient se blesser en cas de chute de l'une d'elles. Lorsque vous branchez les fils aux enceintes, assurez-vous de respecter les polarités (+/-). - Conservez le caisson de graves hors de portée des enfants afin d'éviter qu'ils ne mettent leurs mains ou des objets dans l'ouverture du caisson. Ne suspendez pas le caisson de graves au mur par l'ouverture.

Remarque

Si vous placez une enceinte près de votre téléviseur, la couleur de l'écran peut s'altérer en raison du champ magnétique généré par l'enceinte. Dans ce cas, éloignez l'enceinte.

Composants des enceintes

HT-D550

Remarque

• Reportez-vous à la page 17 pour installer les enceintes sur un socle Tallboy.

Installation des enceintes sur le socle tallboy

• HT-D553 uniquement - Enceintes avant
• HT-D555 uniquement - Enceinte avant/ambiophonique
• Retournez la base du socle et fixez-la au socle.
• Servez-vous d'un tourmevis et inserez de petites vis (4*20, pour la connexion du pied et de la base du pied) dans le sens des aiguilles d'une montre dans les quatre trous marqués, tel qu'indiqué dans l'illustration.

ATTENTION : Lorsque vous utilisez un tournevis dynamométrique, veillez à ne pas appliquer de force excessive. Vous risqueriez de le faire tourner à vide et de l'endommager. (tournevis dynamométrique - sous les 15 kgp/cm) 3. Installez l'enceinte supérieure sur le support assemblé. 4. À l'aide d'un tournevis, insérez une autre grosse vis (5*15, pour le raccordement de l'enceinte et du pied) dans le trou situé à l'arrête de l'enceinte et vissez-la dans le sens des aiguilles d'une montre. 5. Voici comment se présente le dispositif après l'installation de l'enceinte. Suivez ces étapes pour installer d'autres enceintes.

Connexion des enceintes

1. Appuyez sur la languette de la borne située à l'arrière de l'enceinte.
2. Insérez le fil noir dans la borne noire (-) et le fil rouge dans la borne rouge (+), puis relâchez la languette.
3. Branchez les fiches de contact situées à l'arrière de l'appareil en faisant correspondre les couleurs des fiches et des prises des enceintes.

Pour le modèle HT-D550 * Reportez-vous à la page 16 pour les enceintes des modèles HT-D553/D555.

Connexion du module récepteur sans fil optionnel

Pour effectuer une connexion sans fil des enceintes ambiophoniques, vous devez vous procurer le module récepteur sans fil ainsi que la carte émettrice auprès de votre revendeur Samsung.

• Cet appareil doit être raccordé uniquement avec le SWA-5000.

Pour le modèle ht-d550

Module récepteur sans fil

Caisson de graves

• Reportez-vous à la page 16 pour les enceintes des modèles HT-D553/D555.
• Appuyez sur la languette de la borne située à l'arrière de l'enceinte.
• Insérez le fil noir dans la borne noire (-) et le fil rouge dans la borne rouge (+), puis relâchez la languette.
• Branchez les fiches de contact situées à l'arrière de l'appareil en faisant correspondre les couleurs des fiches et des prises des enceintes.
• L'appareil étant hors tension, insérez la carte TX dans le port de connexion de carte TX (WIRELESS) situé à l'arrière de l'appareil.
• Tenez la carte TX de façon à ce que l'étiquette "WIRELESS" soit orientée vers le haut, puis insérez-la dans le port.
• La carte TX établit la communication entre l'appareil et le module récepteur sans fil.
• Raccordez les enceintes ambiophoniques gauche et droite au module récepteur sans fil.
• Branchez le cordon d'alimentation du module récepteur sans fil dans une prise murale.

Remarque

• Placez le module récepteur sans fil à l'arrière de la position d'écoute. Si le module récepteur sans fil est situé trop près de l'appareil, des interruptions du son peuvent alors se produire en raison d'interférences. Si vous utilisez un appareil tel qu'un four micro-onde, une carte réseau LAN sans fil, un appareil Bluetooth ou un autre appareil utilisant la même fréquence (2,4/5,8 GHz) à proximité, des interruptions du son peuvent alors se produire en raison d'interférences. La portée des ondes radio est d'environ 10m depuis l'appareil au module récepteur sans fil; toutefois, elle varie en fonction de la vie environnement d'exploitation. Un mur de béton armé ou un mur métallique situé entre l'appareil et le module récepteur sans fil peut provoquer un arrêt complet du système en raison des ondes radio qui ne peuvent pas pénétrer le métal. Si l'appareil n'établit pas la connexion sans fil, ses paramètres ID doivent être réglés entre lui-même et le module récepteur sans fil. Insérez la carte émettrice à l'arrière du produit avant de passer en mode Veille. Composez les chiffres "0" "1" "3" "5" et "5" en appuyant sur les boutons numériques correspondants de la télécommande. Le message « W INT » s'affiche à l'écran. Le module récepteur sans fil étant sous tension, appuyez pendant 5 secondes sur la touche « ID SET » située à l'arrière du module récepteur sans fil.

Utilisez uniquement la carte émettrice fournie. Toute autre carte émettrice que celle qui vous a été fournie pourrait endommager le produit ou s'avérer difficile à retarder. N'insérez pas la carte TX à l'envers ou en sens inverse. - Insérez la carte TX lorsque l'appareil est hors tension. L'insertion de la carte alors qu'il est sous tension pourrait générer des problèmes. Si la carte émettrice a été insérée et le réglage du module récepteur sans fil effectué, le son ne sera pas généré via les connecteurs des enceintes ambiophoniques du produit. L'antenne du récepteur sans fil est intégrée au module récepteur sans fil. Ne l'expose pas à l'eau et à l'humidité. Pour une performance d'écoute optimale, assurez-vous que la zone autour du module récepteur sans fil n'est pas obstruée. Si le module récepteur sans fil n'émet aucun son, passez au mode 5 canaux +1 DVD ou Dolby ProLogic II. En mode 2 canaux (2-CH), le module récepteur sans fil n'émet aucun son.

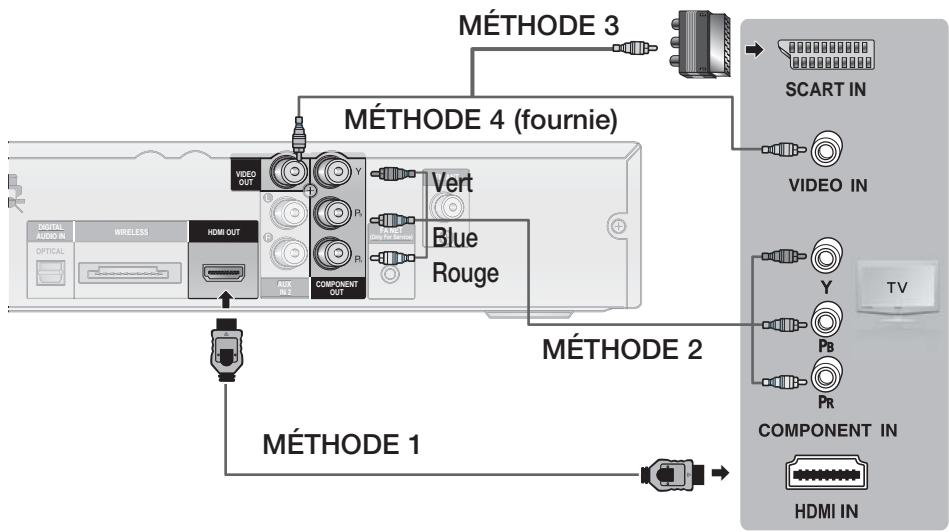

Raccordement de la sortie video out à votre téléviseur

Sélectionnez l'une des quatre méthodes de connexion à votre téléviseur.

Méthode 1 : HDMI

Connectez la prise de sortie HDMI OUT située à l'arrière de l'appareil à la prise d'entrée HDMI IN de votre téléviseur au moyen du câble HDMI (non fourni).

Méthode 2 : vidéo composant

Si votre téléviseur est équipé d'entrées Component Video (Vidéo composant), connectez les prises de sortie COMPONENT OUT (Y, PB et PR) situées à l'arrière de l'appareil aux prises d'entrée Vidéo Composant de leur téléviseur à l'aide d'un cable Vidéo composant (non fourni).

Méthode 4 : video composite

Connectez la prise de sortie VIDEO OUT située à l'arrière de l'appareil à la prise d'entrée VIDEO IN de votre téléviseur au moyen du câble vidéo fourni.

Remarque

• Les résolutions disponibles pour la sortie HDMI sont les suivantes : 480p (576p), 720p, 1080i/1080p. Reportez-vous à la page 26 pour le réglage de la résolution. Ce produit fonctionne en mode Balayage entrelacé 480i (576i) pour la sortie composant/composite.
• Après avoir terminé les raccordements vidéo, réglez la source d'entrée vidéo du téléviseur pour correspondre avec le mode de sortie vidéo de votre appareil. Mettez ce produit sous tension avant de régler la source d'entrée vidéo sur votre téléviseur. Reportez-vous au guide d'utilisation de votre téléviseur pour plus de détails concernant le choix de la source d'entrée vidéo.

• Les signaux vidéo distribués à travers un magnétoscope peuvent être affectés par des systèmes de protection des droits d'auteur et l'image peut être déformée sur le téléviseur.

Fonction de détection HDMI automatique

Si vous disposez d'un téléviseur Samsung prenant en charge la fonction CEC, la sortie vidéo du produit basculera automatiquement en mode HDMI en cas de connexion d'un cable HDMI alors que l'appareil est sous tension.

• HDMI (High Definition Multimedia Interface) (Interface multimédia haute définition)
• L'interface HDMI permet la transmission numérique de données vidéo et audio à l'aide d'une prise unique. Lorsque vous utilisez le HDMI, l'appareil transmet un signal audio et vidéo et affiche une image claire sur un téléviseur disposant d'une prise d'entrée HDMI.
• Description du raccordement HDMI
• L'interface HDMI transmet uniquement un signal numérique pur au téléviseur.
• Si vous t'éleviseur ne prend pas en charge la technologie HDCP (High-bandwidth Digital Content Protection) (Protection du contentu numérique à large bande passante), des parasites peuvent apparaitre à l'écran.
• Qu'est-ce que la technologie HDCP ?
• HDCP (Protection du contenu numérique à large bande passante) est un système de protection contre la copie du contenu DVD transmis par HDMI. Elle offre un lien numérique sécurisé entre une source vidéo (ordinateur, DVD, etc.) et un dispositif d'affichage (téléviseur, projecteur, etc.). Le contenu est crypté à la source pour empêcher les copies non autorisées.

Utilisation de la fonction anynet+ (hdmi-cec)

Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l'aide de la télécommande de votre téléviseur Samsung. Vous pouvez utiliser la fonction Anynet+ en connectant cet appareil à un téléviseur SAMSUNG à l'aide d'un cable HDMI. Uniquement disponible pour les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.

1. Connectez l'appareil à un téléviseur Samsung à l'aide d'un câble HDMI. (Voir page 21)
2. Réglez la fonction Anynet+ sur votre téléviseur. (Pour de plus amples renseignements, reportez-vous au manuel d'instructions du téléviseur.)

Remarque

La fonction Anynet+ prend en charge quelques touches de la télécommande. - Cette fonction n'est pas disponible si un câble HDMI ne prend pas en charge le CEC. Certaines résolutions de sortie HDMI ne sont pas compatibles avec certains téléviseurs.

Veuillez vous reporter au manuel d'utilisation de votre téléviseur.

Veuillez vérifier le logo Anynet+ ci-dessous. Si le téléviseur compte le logo Anynet+, il prend en charge la fonction Anynet+.

Connexion de l'antenne FM

Antenne FM (fournie)

1. Connectez l'antenne FM fournie à la prise d'antenne FM.
2. Déplacez lentement le fil de l'antenne jusqu'à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur le mur ou sur toute autre surface rigide.

Remarque

Cet appareil ne capte pas les ondes AM.

AUX1: raccordement d'un périphérique/lecteur MP3

Périphériques tels qu'un lecteur MP3.

1. Raccordez ASC IN / AUX IN1 (Audio) situés à l'avant de l'appareil à la sortie audio du périphérique / lecteur MP3.
2. Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX1.
3. Le mode change dans l'ordre suivant : DVD/CD → D. IN → AUX 1 → AUX 2 → USB → REMOTE IPOD → IPOD → FM

Aux 2: raccordement d'un périphérique analogique

Périphériques à signal analogique tels qu'un magnétoscope.

1. Raccordez AUX IN 2 (Audio) situé à l'arrête de l'appareil à la sortie audio du périhérique analogique. Assurez-vous de respecter les couleurs des prises de connexion.
2. Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX 2.
3. Le mode change dans l'ordre suivant :

DVD/CD → D. IN → AUX 1 → AUX 2 → USB → REMOTE IPOD → IPOD → FM

Remarque

• Vous pouvez également raccorder la prise de sortie vidéo de votre magnétoscope au téléviseur et raccorder les prises de sortie audio du magnétoscope à cet appareil.

Optical (PRISES optiques) : raccordement d'un périphérique numérique

Pour le raccordement de périhériques à signal numérique tels que les décodeurs ou les récepteurs satellites :

1. Raccordez DIGITAL AUDIO IN (OPTICAL) situé à l'arrière de l'appareil à la sortie numérique du périhérique numérique.
2. Appuyez sur la touche FUNCTION pour sélectionner D. IN
3. Le mode change dans l'ordre suivant :

DVD/CD → D. IN → AUX 1 → AUX 2 → USB → REMOTE IPOD → IPOD → FM

Avant de commencer (installation initiale)

1. Appuyez sur la touche POWER lorsqu'il est connecté sur le téléviseur pour la première fois. L'écran Initial setting (Installation initiale) s'affiche.

1. Appuyez sur les touches ▲▼ pour sélectionner la langue souhaïée, puis sur la touche ENTRÉE.
2. Appuyez sur la touche ENTREE pour sélectionner la touche Départ.
3. Appuyez sur les touches ▲▼ pour sélectionner le format d'écran souhaité, puis sur la touche ENTREE.
4. Si le cable HDMI est branché au produit, le format écran n'apparaît pas.
5. Branchez le microphone ASC à la prise d'entrée ASC IN sur l'ordinateur.
6. L'écran Étalonnage auto du son s'affiche.
7. Appuyez sur la touche ENTREE pour sélectionner la touche Départ.

Remarque

Si vous n'avez pas sélectionné de langue préférée dans les paramètres initiaux, une fenêtre de sélection de langue apparaîtra à l'écran lors du prochain démarrage du produit. La sélection de langue s'applique à l'ensemble des menus, comme suit : Menu OSD, Menu Disque, Audio, Sous-titre. Si vous revenez à l'écran précédent, appuyez sur la touche RETURN. Lorsque vous avez sélectionné une langue de menu, vous pouvez la changer en appuyant sur la touche ARRET (■) située sur la télécommande pendant plus de 5 secondes sans disque. Lorsque l'écran Installation initiale n'apparaît pas, reportez-vous à Installation initiale. (voir page 30).

Réglage du menu setup

L'étape pour y accéder peut différer en fonction du menu sélectionné. GUI (Interface utilisateur graphique) contenue dans ce manuel peut différer, en fonction de la version du micrologiciel.

TOUCHE MENU : Permet d'afficher le menu d'accueil.

TOUCHE RETURN : Permet de revenir au menu de configuration.

TOUCHE ENTREE / DIRECTION

Permet de déplacer le curseur et de sélectionner un élément. Permet de sélectionner l'élément actuellement sélectionné. Permet de confirmer le réglage.

TOUCHE EXIT: Permet de quitter le menu de configuration.

1. Appuyez sur la touche POWER.
2. Appuyez sur les touches pour sélectionner Paramètres, puis sur la touche ENTRÉE.
3. Appuyez sur les touches ▲▼ pour sélectionner le menu souhaité, puis sur la touche ENTRÉE.
4. Appuyez sur les touches ▲▼ pour sélectionner le sous-menu souhaïte, puis sur la touche ENTREE.
5. Appuyez sur les touches ▲▼ pour sélectionner l'élément souhaité, puis sur la touche ENTRÉE.
6. Appuyez sur la touche EXIT pour quitter le menu de configuration.

Affichage

Vous pouvez configurer diverses options d'affichage telles que le format d'écran, la résolution, etc.

Format d'écran

En fonction du type de téléviseur que vous possédez, vous pouvez souhaiter ajuster le réglage de l'écran.

4:3 Recadrage

Format sélectionné lorsque vous souhaitez voir une vidéo au format 16:9 émise par le DVD sans avoir les barres noires en haut et en bas, même si vous avez un téléviseur au format d'écran 4:3 (les parties extrêmes gauche et droite des images du film seront tronquées).

4:3 Boîte aux lettres

Format sélectionné lorsque vous souhaitez visionner un DVD en 16:9 alors que votre téléviseur dispose d'un écran 4:3. Des barres noires apparaissent en haut et en bas de l'écran.

Vous pouvez voir la totalité de l'image 16:9 sur votre téléviseur écran large.

Remarque

Lorsque vous utilisez une source HDMI, l'écran est commuté automatiquement en mode 16:9 Large et le format d'écran est désactivé. Si un DVD est au format 4:3, vous ne pouvez pas le voir en écran panoramique. - Les disques DVD étant enregistrés dans divers formats d'image, ils paraissent différents en fonction du logiciel, du type de téléviseur et du réglage de son format d'écran.

BD Wise

BD Wise est la toute dernière fonction d'interconnexion de Samsung. - Lorsque vous interconnectez les produits Samsung au moyen de BD Wise via HDMI, la résolution optimale se règle automatiquement.

Oui: La résolution d'origine du disque DVD sera émise en direct sur le téléviseur. Non: La résolution de sortie sera déterminée en fonction de la résolution précédemment régée, sans tenir compte de la résolution du disque.

Remarque

La qualité de l'image sera ainsi optimisée en fonction du contenu (sur le disque, DVD, etc.) que vous souhaitez voir et de l'appareil ou de toute téléviseur Samsung compatible BD Wise. Si vous souhaitez changer la résolution en mode BD Wise, vous devez régler au préalable le mode BD sur Désactivé. BD Wise sera désactivé si l'appareil est connecté à un dispositif qui ne prend pas en charge BD Wise.

Résolution

Permet de régler la résolution de sortie du signal vidéo HDMI. Le nombre dans 480p(576p), 720p, 1080i et 1080p indique le nombre de lignes de la vidéo. Le i et le p indiquent respectivement le balayage entrelacé et le balayage progressif.

• 480p(576p): génère 480 lignes en vidéo progressive.
• 720p : génère 720 lignes en vidéo progressive. 1080i : génère 1080 lignes en vidéo entrelacée. 1080p : génère 1080 lignes en vidéo progressive.
• BD Wise : Permet de régler automatiquement la résolution optimale lors de la connexion via HDMI à un téléviseur avec la fonction BD Wise. (L'élément de menu BD Wise apparait uniquement si BD Wise est réglé sur Oui.)

Remarque

Si Composant ou Composite est connecté, la résolution prend en charge uniquement 480i (576i). En fonction du téléviseur, 1080P peut ne pas apparaître.

Format HDMI

Vous pouvez optimiser le réglage de la couleur à partir de la sortie HDMI. Sélectionnez un type de périphérique connecté.

• Écran : sélectionné si le raccordement au moniteur est effectué via HDMI.
• TV : sélectionné si le raccordement au téléviseur est effectué via HDMI.

Signal de sortie vidéo

Les mêmes normes TV ne s'appliquent pas dans tous les pays.

Vous avez le choix entre NTSC et PAL.

• NTSC : Vous pouvez sélectionner le format vidéo NTSC PAL : Vous pouvez sélectionner le format vidéo PAL

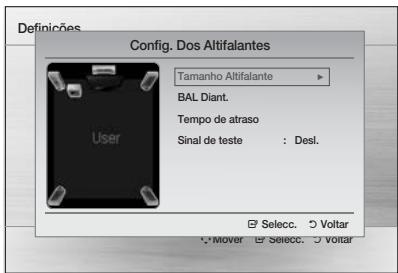

Taille des enceintes

Vous pouvez régler la taille de l'enceinte du centre, des enceintes arrière ainsi que la tonalité d'essai dans ce mode.

• Sur les enceintes avant, le mode est réglé sur Petit.
• Pour le caisson de graves, le mode est régé sur Présent.
• Sur les enceintes centrale et ambiophoniques, il est possible de basculer entre les modes Petit ou Aucun.
• Petit : sélectionnez cette option lorsque vous utilisez les enceintes. - Aucun : sélectionnez cette option lorsque aucune enceinte n'est connectée.

Remarque

Le mode d'enceinte peut varier en fonction des réglages Dolby Pro Logic et stéréo

BAL avant

Vous pouvez ajuster la balance et le niveau de chaque enceinte.

Appuyez sur les touches ▲▼ pour sélectionner et ajuster l'enceinte souhaitée.

Appuyez sur les touches ▲▼ pour ajuster les réglages.

Réglage des options avant/eq. surround

Vous pouvez choisir entre 0 et -6. - Plus vous vous rapprochez de -6, plus le volume diminue.

Réglages des options centre / surround / niv surround

Le niveau de volume peut être ajusté par paliers de +6 dB à -6 dB. - Plus vous vous rapprochez de +6 dB, plus le volume augmente. Plus vous vous rapprochez de -6 dB, plus le volume diminue.

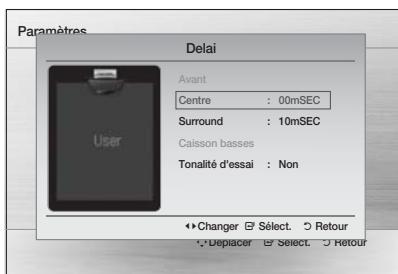

Délai

Si les enceintes ne peuvent pas être placées à égale distance par rapport à votre position d'écoute, vous avez la possibilité de régler le temps de retard des signaux audio émis depuis les enceintes centrale et ambiophoniques.

Dans ce mode, vous pouvez aussi régler l'option Tonalité d'essai.

Réglage du temps de propagation des enceintes

Lorsque le son ambiophonique 5.1CH est émis, vous pouvez profiter de la meilleure qualité sonore si la distance entre vous et chacune des enceintes est identique.

Étant donné que les sons n'arrivent pas tous simultanément au point d'écoute en raison de l'emplacement des enceintes, il est possible de compenser ce phénomène en ajoutant un effet de retard à l'enceinte centrale et aux enceintes ambiophoniques.

Remarque

Le menu Temps de propagation sera activé uniquement lorsque la source 5 canaux +1 est due. - Vous ne pouvez pas régler les options Centre et Surround dans ce mode lorsque la fonction Taille haut-parleur est spécifiée sur AUCUN.

Configuration

Il est préférible de placer toutes les enceintes dans ce cercle.

Df: distance par rapport à l'enceinte avant.

Dc: distance par rapport à l'enceinte du centre.

Ds: Distance depuis les enceintes ambiophoniques

Réglage de l'enceinte du centre

Si la distance Dc est égale ou supérieure à la distance Df représentée sur la figure, réglez le mode sur 0 ms. Sinon, modifiez le réglage en suivant le tableau.

Distance entre Df et Dc	0,00m	0,34m	0,68m	1,06m	1,40m	1,76m
Temps de ropagation	00 ms	01 ms	02 ms	03 ms	04 ms	05 ms

Configuration des enceintes ambiophoniques

Si la distance Dc est égale ou supérieure à Ds représentée sur la figure, règlez le mode sur 0 ms. Sinon, modifiez le réglage en suivant le tableau.

Distance entre Ds et Dc	0,00m	1,06m	2,11m	3,16m	3,62m	5,29m
Temps de ropagation	00 ms	03 ms	06 ms	09 ms	12 ms	15 ms

Remarque

Avec PL II (Dolby Pro Logic II), le temps de propagation peut être différent pour chaque mode. Avec le son AC-3 et DTS, le temps de propagation peut être réglé entre 00 et 15mSEC. Le canal du centre est ajustable uniquement pour les disques 5 canaux +1

Tonalité d'essai

Utilise la tonalité d'essai pour vérifier les raccordements des enceintes acoustiques.

• Appuyez sur les touches pour sélectionner Oui.
• La tonalité d'essai sera émise dans l'ordre vers Avant gauche Centre Avant droite Ambiance droite Ambiance gauche Caisson basses.

Pour arrêter la tonalité d'essai, appuyez sur la touche ENTRÉE.

Réglage ASC (auto sound calibration/étalonnage automatique du son)

Si vous régalez une seule fois la fonction ASC lorsque vous déplacez ou installez l'appareil, celle-ci reconnaîtra automatiquement la distance entre les enceintes, les niveaux de puissance entre les canaux et les caractéristiques de fréquence afin de reproduire un champ sonore 5.1 optimisé pour votre environnement d'écoute.

L: Avant gauche

R: Avant droite

C: Centre

SW: Caisson basses

SL: Ambiance gauche

SR: Ambiance droite

Remarque

• Vous devez configurer l'ASC lorsqu'il n'y a pas de disque dans l'appareil.
• Vous ne pouvez pas ajuster le volume en utilisant les touches de commande du volume, le niveau du volume étant fixe pendant la configuration ASC. Si vous débranchez le microphone ASC pendant le réglage de la fonction ASC, le réglage est annulé. Les effets sonores DSP/EQ, Dolby Pro Logic II et P. BASS sont désactivés si la fonction ASC est activée. Si l'appareil est raccordé à des périphériques externes ou à autres composants (tels qu'un iPod, AUX, D. IN), la configuration ASC peut ne pas fonctionner correctement. Le bruit peut entraîner de fausses mesures. Par conséquent, veillez à procéder aux mesures dans une salle calme pour obtenir un calibrage correct.
• Placez le microphone sur la position d'écoute principale.
• Aucun objet ne devrait s'interposer entre les enceintes et le microphone. Notez que le signal d'essai de l'enceinte peut être elevated lorsque vous effectuez le test.
• Ne placez pas le microphone derrière un meuble ou trop près d'un mur. Autrement, le test risque d'être fausse.

Étalonnage automatique du son

Vous pouvez écouter soit le mode ASC ou les réglages d'enceintes utilisés.

• Oui: Vous écouterez le son en mode ASC (Étalonnage automatique du son). Non: Vous écouterez le son selon la valeur de réglage des enceintes.

Réglage de l'étalonnage automatique du son

1. Branchez le microphone ASC à la prise d'entrée ASC.
2. Installez le microphone ASC à la position d'écoute.

L'étalonnage automatique du son sera régé automatiquement selon la série suivante : Avant gauche Centre Avant droit Ambiance droite Ambiance gauche Caisson de basses - Appuyez sur la touche RETURN pour annuler le réglage de l'étalonnage automatique du son. - Débranchez le microphone ASC lorsque le message "REMOVE MIC (RETIRER LE MICROPHONE)" apparait à l'écran.

Remarque

Le réglage de la fonction Étalonnage auto du son prend environ 3 minutes.

DRC (compression dynamique)

Cette fonction équilibre la plage entre les sons les plus forts et les plus faibles. Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous visionnez un film à faible volume (ex. : la nuit).

• Vous pouvez sélectionner les valeurs Plein, 6/8, 4/8, 2/8, Non.

SYNC. AUDIO

La synchronisation vidéo et audio peut ne pas concorder avec un téléviseur numérique. Si cela se produit, corrigez ce décalage pour les synchroniser.

• Vous pouvez régler le temps de propagation audio entre 0 ms et 300 ms. Réglez-le dans l'état optimal.

AUDIO HDMI

Les signaux audio transmis par le cable HDMI peuvent être commutés Oui/Non.

Non : La vente est transmise par le cable de connexion HDMI uniquement, tandis que l'audio est émis par les enceintes de l'appareil uniquement. - Oui : Les signaux audio et vidéo sont transmis par le cable de connexion HDMI, et le signal audio est émis par les enceintes de votre téléviseur uniquement.

Remarque

Le réglage par défaut de cette fonction est HDMI Audio Off. L'audio HDMI est automatiquement mixé dans les 2 canaux pour les enceintes du téléviseur. Lorsque l'audio HDMI est réglé sur activé, les formats sonores PL II /DSP EQ /P. BASS ne fonctionnent pas. En mode iPod, ce menu n'est pas disponible. Lorsque l'option AUDIO HDMI est spécifiée sur « Oui », le volume ne peut être réglé que via la télécommande du téléviseur.

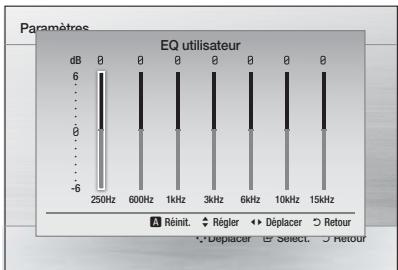

Éq utiliseur

Vous pouvez configurer les réglages de l'égaliseur manuellement selon vos préférences.

Remarque

Ceci peut aussi être effectué à l'aide du bouton DSP/EQ. (voir page 38)

Canal retour audio

Vous pouvez ajuster le son du téléviseur via les enceintes du Home cinema en utilisant un seul câble HDMI.

• Non: Permet de désactiver la fonction Canal retour audio.
• Auto: Permet d'écouter le son du téléviseur depuis les enceintes du Home cinema à condition que le téléviseur soit compatible avec la fonction Canal retour audio.

Remarque

Lorsque l'option Anynet+ (HDMI-CEC) est spécifiée sur Désac., la fonction Canal retour audio est indisponible. L'utilisation d'un cable HDMI non certifié ARC (Canal retour audio) peut entraîner des problèmes d'incompatibilité. La fonction ARC (Canal retour audio) n'est disponible qu'en cas de connexion à un téléviseur compatible ARC.

Installation initiale

En utilisant l'Installation initiale, vous pouvez régler la langue, le format d'écran et le réglage de l'ASC (Auto Sound Calibration - Etalonnage auto du son).

Vérifiez si le microphone ASC est raccordé à l'appareil.

Remarque

Si le cable HDMI est connecté au produit, le format du téléviseur n'apparaîtra pas et l'appareil sera réglé automatiquement en mode 16:9 Panoramaque.

Enregistrement divx(r)

Code d'enregistrement View DivX(R) VOD pour acheter et voir le contenu d'un DivX(R) VOD.

Remarque

• Cette option ne sera pas activée si vous avez sélectionné OK. Pour activer cette option, veuillez activer l'option DivX(R) Désactivation.
• Même une fois le système réinitialisé, les paramètres de Enregistrement DivX(R) ne seront pas réinitialisés.

Divx(r) désactivation

Sélectionnez ceci pour obtenir un nouveau code d'enregistrement.

Vous pouvez sélectionner la langue que vous préférez pour le menu à l'écran, le menu du disque, etc.

Language OSD	Sélectionnez la langue pour les affichages à l'écran.
Menu Disque	Sélectionnez la langue pour les affichages du menu du disque.
Audio	Sélectionnez la langue audio du disque.
Sous-titres	Sélectionnez la langue pour les sous-titres du disque.

Pour sélectionner une autre langue, sélectionnez OTHERS du menu du disque, audio et sous-titres, et entrez le code de la langue de votre pays (voir page 45). Vous ne pouvez pas sélectionner OTHERS (AUTRES) dans le menu de la langue OSD.

Remarque

La langue sélectionnée apparaitra uniquement si elle est prise en charge par le disque.

Sécurité

La fonction de verrou parental agit en liaison avec les DVD auxquels ont été attribués un niveau qui vous aide à contrôler les types de DVD que regarde votre famille. Il y a jusqu'à 8 niveaux d'évaluation sur un disque.

Classification parentale

Sélectionnez le niveau d'évaluation que vous souhaitez régler. Un numéro élevé indique que le programme est destiné uniquement aux adultes. Par exemple, si vous sélectionnez jusqu'au niveau 6, les disques contenant le niveau 7, 8 ne seront pas lus.

Entrez le mot de passe, puis appuyez sur le bouton entrée.

• Par défaut, le mot de passe est réglé sur « 0000 »
• Une fois la configuration terminée, le système revient sur l'écran précédent.

Modification du mot de passe

Sélectionnez Changer et entrez un mot de passe de 4 chiffres pour régler le verrou parental en utilisant les touches numériques de la télécommande.

Si vous oubliez votre mot de passe

1. Retirez le disque.
2. Appuyez pendant 5 secondes ou plus sur la touche ARRET (■) située sur la télécommande. Tous les réglages seront ramenés aux réglages d'usine.

Informations sur le produit

Indiquez les informations relatives au produit, telles que le code du modèle, la version du logiciel, etc.

Lecture d'un disque

1. Appuyez sur la touche OUVERTURE/FERMETURE (▲).
2. Déposez avec précaution le disque sur le plateau, avec l'étiquette du disque sur le dessus.
3. Appuyez sur le bouton OUVERTURE/ FERMETURE (▲) pour ouvrir le tiroir du disque.

Remarque

• Fonction Reprise. Lorsque vous arrêtez la lecture d'un disque, l'appareil garde en mémoire où vous l'avez arrêté, ainsi lorsque vous appuyez sur la touche LECTURE à nouveau, il démarre là où la lecture a été interrompue. (Cette fonction ne concerne que les DVD)
• Appuyez deux fois sur la touche ARRÊT pendant la lecture pour désactiver la fonction Reprise. Si aucune touche n'est actionnée sur l'appareil ou sur la télécommande pendant plus de 3 minutes lorsque l'appareil est en mode Pause, il passera en mode ARRÊT. L'écran initial peut apparaître différent, en fonction du contenu du disque.
• Les disques piratés ne fonctionnent pas dans cet appareil car ils violent les recommandations du CSS (Content Scrambling System : un système de protection contre la copie). ※ Ø apparait lorsque vous appuyez sur une touche non valide.

Fonction économiseur d'écran tv/economiseur d'énergie

• Si aucun bouton n'est utilisé pendant plus de 5 minutes en mode Arrêt ou Lecture, l'économiseur d'écran sera activé.
• Si le produit reste en mode d'écran de veille pendant plus de 20 minutes, le courant sera automatiquement coupé. (Sauf durant la lecture d'un fichier musical)

Lecture de CD audio (cd-da)/mp3/wma

1. Insérez un CD audio (CD-DA) ou un disque MP3 dans le tiroir du disque.
2. Pour un CD audio, la première piste sera lue automatiquement.
3. Appuyez sur les touches «▶» pour revenir à la piste précédente/suivante.
4. Pour un disque MP3/WMA, appuyez sur les touches pour sélectionner Musique, puis appuyez sur la touche ENTRÉE.
5. Appuyez sur les touches ▲▼▲▶ pour sélectionner l'élément souhaité, puis sur la touche ENTRÉE.
6. Appuyez sur les touches «▶» pour revenir aux pages précédentes/suivantes.
7. Appuyez sur la touche ARRET (■) pour mettre fin à la lecture.

Remarque

• Certains CD MP3/WMA peuvent ne pas être lus, en fonction du mode d'enregistrement. Le tableau du contenu d'un CD MP3 varie en fonction du format de la piste MP3/WMA enregistrée sur le disque.
• Les fichiers WMA-DRM ne sont pas lus.

Lecture de fichiers JPEG

Les images capturées avec un appareil photo numérique ou un caméscope, ou les fichiers JPEG sur un ordinateur peuvent être enregistrées sur un CD et ensuite lus avec cet appareil.

1. Insérez un disque JPEG dans le tiroir disque.
2. Appuyez sur les touches «▶ pour sélectionner les Photos, puis sur la touche ENTREE.
3. Appuyez sur les touches ▲▼ pour sélectionner le dossier que vous souhaitez tire, puis sur la touche ENTRÉE.
4. Appuyez sur les touches ▲▼ pour sélectionner les photos que vous souhaitez visualiser, puis sur la touche ENTREE.
5. Le fichier sélectionné sera lu et le diaporama démarrera.
6. Pour arrêter le diaporama, appuyez sur la touche PAUSE (II).
7. Vous pouvez afficher le fichier précédent/suivant en appuyant sur les boutons, en mode diaporama.

Fonction rotation

Appuyez sur la touche VERTE (B) ou JAUNE (C) pendant le mode PAUSE.

• Touche VERTE (B) : Permet de pivoter de dans le sens antihoraire.
• Touche JAUNE (C) : Permet de pivoter de dans le sens horaire.

Remarque

• Les résolutions maximales prises en charge par l'appareil sont 5120 x 3480 (ou 19.0 MPixel) pour les fichiers standard JPEG et 2048 x 1536 (ou 3.0 MPixel) pour les fichiers d’images progressives.

Recherche avant/arrière

Appuyez sur les touches pour la fonction Recherche.

$$ \leftarrow \left. 1 \rightarrow \leftarrow \left. 2 \rightarrow \leftarrow \left. 3 \rightarrow \leftarrow \right. 4 \right.\right. $$

$$ \leftarrow 1 \rightarrow \leftarrow 2 \rightarrow \leftarrow 3 \rightarrow \leftarrow 4 $$

Remarque

Aucun son ne retentit en mode recherche. La recherche en lecture produit du son uniquement lorsqu'elle est effectuée aux vitesses 1 et 2 - Cette fonction est uniquement disponible pour le format CD-DA.

Saut de scènes/chansons

Appuyez sur les touches I

• Chaque fois que la touche est pressée pendant la lecture, le chapitre, la piste ou le répertoire (fichier) précédent(e) ou suivant(e) sera lu(e).
• Vous ne pouvez pas sauter des chapitres consécutifs.

Lecture en vitesse lente

Appuyez sur la touche PAUSE (II) puis sur la touche pour une lecture lente.

$$ \vert \triangleright 1 \rightarrow \vert \triangleright 2 \rightarrow \vert \triangleright 3 $$

$$ \vert \triangleright 1 \rightarrow \vert \triangleright 2 \rightarrow \vert \triangleright 3 $$

Remarque

Aucun son n'est audible pendant la lecture lente. La marche arrière en ralenti ne fonctionne pas.

Lecture en mode pas à pas

Appuyez sur le bouton PAUSE à plusieurs reprises.

• La vidéo avance image par image chaque fois que vous appuyez sur cette touche en cours de lecture.

Remarque

Aucun son n'est audible pendant la lecture en mode pas à pas.

Fonction saut de 5 minutes

Appuyez sur la touche, en cours de lecture.

• La lecture saute de 5 minutes en avant lorsque vous appuyez sur la touche
• La lecture saute de 5 minutes en arrêté lorsqu'vous appuyez sur la touche

Remarque

• Cette fonction est uniquement disponible pour les formats DivX contenant des informations d'heure.

Utilisation du menu du disque

Vous pouvez visualiser les menus pour la langue audio, la langue des sous-titres, le profil, etc.

1. En cours de lecture, appuyez sur la touche DISC MENU de la télécommande.
2. Appuyez sur les touches ▲▼▲▶ pour effectuer la sélection souhaitée, puis sur la touche ENTRée.

Remarque

• Selon le disque, les éléments de configuration du menu peuvent varier et ce menu peut ne pas être disponible.

Utilisation du menu des titres

Pour les DVD contenant plusieurs titres, vous pouvez visualiser le titre de chaque film.

1. En cours de lecture, appuyez sur la touche TITLE MENU de la télécommande.

1. Appuyez sur les touches ▲▼▲▶ pour effectuer la sélection souhaitée, puis sur la touche ENTRÉE.

Remarque

• Selon le disque, les éléments de configuration du menu peuvent varier et ce menu peut ne pas être disponible.

Répétition des dvd/divx

Vous pouvez répéter le titre, le chapitre ou la section (répétition A-B) d'un disque DVD/DivX.

1. En cours de lecture d'un disque DVD/DivX, appuyez sur la touche REPEAT de la télécommande.
2. Appuyez sur les touches ▲▼ pour sélectionner le mode de répétition souhaité, puis sur la touche ENTRÉE.
3. Appuyez sur les touches pour selectionner Non pour revenir a la lecture normale, puis sur la touche ENTREE.

Titre → Chapitre → A- → Non

Titre → Dossier → Tous → Non

Répartition des disques cd/mp3

1. Pendant la lecture d'un CD/MP3, appuyez de façon répétée sur la touche REPEAT pour sélectionner le mode de répétition que vous souhaitez.

CD	→ CD → ALL → X → A-B (Répétér non → Répéter disque → Rédépétér tout → Aléatoire → Rédépétér Section A-B)
MP3	→ CD → All → X → (Répétér non → Répéter piste → Rép répétération (Répétoire répétition) → Rédépétér tout → Aléatoire)

Lecture répétée de la section a-b

Vous pouvez relire à plusieurs reprises une section spéciale d'un DVD ou d'un CD.

1. En cours de lecture d'un disque DVD ou CD, appuyez sur la touche REPEAT de la télécommande.
2. Pour les DVD, appuyez sur les touches ▲▼ pour sélectionner A-. Pour les CD, appuyez de façon répétée sur la touche REPEAT jusqu'à ce que A-B apparaisse.
3. Appuyez sur la touche ENTREE au point où vous souhaitez que la répétition de lecture débute (A).
4. Appuyez sur la touche ENTREE au point où vous souhaitez que la répétition de lecture s'arrête (B).
5. Pour revenir à une lecture normale, pour les DVD, appuyez sur les touches ▲▼ pour sélectionner Non. Pour les CD, appuyez sur la touche REPEAT pour sélectionner ⇒

Remarque

La fonction de répétition de la section A-B ne prend pas en charge les disques DivX, MP3 ou JPEG.

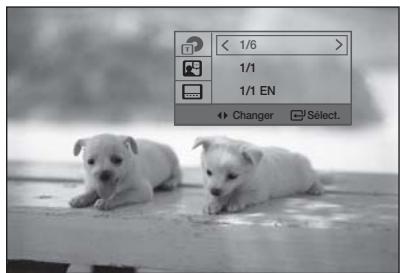

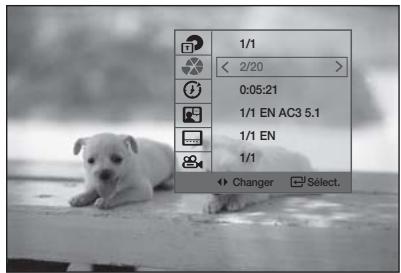

Affichage des informations du disque

1. En cours de lecture, appuyez sur la touche TOOLS de la télécommande.

1. Appuyez sur les touches pour sélectionner l'élément souhaité.
2. Appuyez sur les touches pour réaliser le changement de configuration souhaitée, puis sur la touche ENTREE.
3. Vous pouvez utiliser les touches numériques de la télécommande pour contrôler certains éléments.
4. Pour que les informations du disque disparaisent, appuyez de nouveau sur la touche TOOLS.

Remarque

Si vous lisiez le contenu du menu tools, selon le disque, certaines fonctions peuvent ne pas être activées. - Vous pouvez également sélectionner DTS, Dolby Digital ou Pro Logic, en fonction du disque. - Certains menus tools peuvent différer en fonction des disques et des fichiers.

Menu OUTILS

Titre (P) : pour accéder au titre désiré lorsque le disque en comporte plusieurs. Par exemple, s'il y a plusieurs films sur un DVD, chaque film sera identifié par un titre. - Chapitre ( ): la plupart des disques DVD sont enregistrés en chapitres, ainsi vous pouvez trouver rapidement un chapitre spécifique. - Durée de lecture (3) : permet la lecture d'un film à partir de l'heure désirée. Vous devez accorder le départ en tant que référence.

La fonction de recherche d'heure n'est pas prise en charge par certains disques.

Audio (4): se rapporte à la langue de la piste sonore du film. Un disque DVD peut contenir jusqu'à 8 langues audio. - Sous-titre (®): se rapporte aux langues des sous-titres disponibles sur le disque. Vous pouvez désirer les langues des sous-titres ou, si vous préférez, les effacer de l'écran. Un disque DVD peut contenir jusqu'à 32 langues de sous-titres. Angle ( ): lorsqu'un DVD propose plusieurs angles de vue pour une scène donnée, vous pouvez utiliser la fonction Angle.

Sélection de la langue audio

1. Appuyez sur la touche TOOLS.
2. Appuyez sur les boutons ▲▼ pour sélectionner l'affichage AUDIO ().
3. Appuyez sur les boutons pour sélectionner la langue audio souhaitée.
4. Selon le nombre de langues que le DVD comprend, vous sélectionnez une langue audio différente à chaque fois que vous appuyez sur le bouton.

Sélection de la langue des sous-titres

1. Appuyez sur la touche TOOLS.
2. Appuyez sur les boutons ▲▼ pour sélectionner l'affichage SOUS-TITRE (□).
3. Appuyez sur les boutons pour sélectionner la langue de sous-titres souhaitée.
4. Selon le nombre de langues que le DVD comprend, vous sélectionnez une langue de sous-titres différente à chaque fois que vous appuyez sur le bouton.

Remarque

• Selon le type de disque, certaines fonctions des langues de sous-titrage et audio peuvent ne pas être disponibles.

Fonction de sous-titrage

• Vous devez être familiarisé avec l'extraction vidéo et la mise en forme des données pour pouvoir utiliser correctement cette fonction.
• Pour utiliser la fonction de sous-titrage, enregistrer le fichier des sous-titres (.smi) sous le même nom que le fichier DivX (.avi), dans le même dossier. Exemple : Racine Samsung_007CD1.avi Samsung_007CD1.smi
• Le nom de fichier peut contenir jusqu'à 100 caractères alphanumériques ou 50 caractères asiatiques (caractères à 2 octets tels que le coréen et le chinois).
• Les sous-titres des fichiers DivX.smi,.sub,.srt au-delà de 148 Ko ne sont pas pris en charge.

Fonction angle

Cette fonction vous permet de visualiser une même-scène sous différents angles.

1. Appuyez sur la touche TOOLS.
2. Appuyez sur les touches ▲▼ pour sélectionner l'affichage ANGLE ( 84 ).
3. Appuyez sur les boutons pour sélectionner l'angle souhaité.

Remarque

La fonction Angle ne prend en charge que les disques sur lesquels plusieurs angles ont été enregistrés.

Vous pouvez définir l'heure à laquelle le Home cinéma doit automatiquement s’arrêter.

Appuyez sur le bouton SLEEP.

• À chaque fois que vous appuyez sur ce bouton, la sélection change comme suit :

SLP 10 SLP 20 SLP 30 SLP 60 SLP 90 SLP 120 SLP 150 OFF.

Vous pouvez régler la luminosité de l'affichage sur l'unité principale.

Appuyez sur le bouton DIMMER.

Mode sonore

L'option P. BASS amplifie les basses afin d'améliorer les fréquences de graves.

La fonction OPTIMISEUR MP3 offre une meilleure qualité de son grâce à la mise à l'échelle de la AUDIO FRÉquence d'échantillonnage.

Appuyez sur la touche P. BASS.

Source à modulation par impulsion et codage linéaire (LPCM) à 2 canaux	POWER BASS ON → POWER BASS OFF
Fichier MP3	MP3 ENHANCE ON → POWER BASS ON → POWER BASS OFF

Remarque

La fonction P. BASS n'est compatible qu'avec les sources à modulation par impulsion et codage linéaire (LPCM) à deux canaux (MP3, DivX, CD et WMA). La fonction P. BASS n'est pas compatible avec les modes GIGA SOUND ou Dolby Pro Logic II. Si vous appuyez sur la touche P. BASS en mode DSP/EQ, ce mode se désactive automatiquement et P. BASS s'active. La fonction d'enrichissement MP3 n'est disponible qu'avec un fichier MP3.

Fonctions de base

La fonction GIGA Sound amplifie les graves et les améliore deux fois plus afin de vous permettre d'apprécier la puissance du son réel. La fonction GIGA Sound s'applique uniquement au caisson de graves.

Appuyez sur le bouton GIGA.

Remarque

Si la fonction GIGA Sound est spécifiée sur « OUI », d'autres effets liés au champ acoustique ne seront pas appliqués. Si la fonction DOLBY PLII est spécifiée sur « OUI », l'effet à GIGA Sound ne sera pas appliqué. La fonction GIGA Sound (GIGA Sound) fonctionne uniquement en mode LPCM à 2 canaux.

S. VOL (CONT. de VOL. intelligent)

Cette option permet de régler et de stabiliser le niveau du volume afin d'éviter les changements de niveau importants lorsque vous changez de chaîne ou pendant un changement de scène.

Appuyez sur la touche S. VOL.

• Chaque fois que vous appuyez sur cette touche, la sélection change dans l'ordre suivant :

Veuillez également appuyer sur le bouton S/W LEVEL de la télécommande et utiliser les boutons ou▶ pour régler le niveau du caisson de graves.

Appuyez sur le bouton S/W LEVEL.

DSP (traitement du signal numérique)/eq

• DSP (Traitement du signal numérique) : Les modes DSP ont été définis pour simuler différents environnements acoustiques.
• EQ: Vous pouvez sélectionner POPS, JAZZ, ROCK ou USER afin d'optimiser le son en fonction du genre de musique que vous écoutez. DSP/EQ

Appuyez sur la touche DSP/EQ.

POPS, JAZZ, ROCK	Selon le type de musique, vous pouvez sélectionner POPS, JAZZ et ROCK.
USER	Vous pouvez écouter la musique tout en procédant au réglage de l'options « EQ: USER (EQ : UTIL) ». Si vous appuyez sur ENTRÉE sous le menu « EQ:USER (EQ : UTIL)», une fenêtre s'affichera vous autorisant à changer les paramètres EQ selon vos préférences.
STUDIO	Procure la sensation de présence dans un studio.
CLUB	Simule le son d'un club de danse avec le renforcement des notes de basse.
HALL	Offre des voix nettes comme dans une salle de concert.
MOVIE	Procure la sensation d'un film de cinéma.
CHURCH	Procure le sentiment d'être dans une grande église.
OFF	A sélectionner pour l'écoute normale.

Remarque

La fonction DSP/EQ n'est disponible qu'en mode stéréo. La fonction DSP/EQ est indisponible lors de la lecture du signal AC3 en mode 2,1 canaux.

Mode dolby pro logic II

Vous pouvez sélectionner le mode audio Dolby Pro Logic II souhaité.

Appuyez sur la touche PL II.

MUSIC	Lorsque vous écoutez de la musique, vous pouvez tester les effets sonores comme si vous écoutez la performance réalisée.
MOVIE	Assure un son plus réel à la bande son du film.
PROLOG	Vous pouvez écouter une source sonore à 2 canaux en un son surround 5.1 avec toutes les enceintes activées. - Une ou plusieurs enceinte(s) risquent de ne pas émettre de son, selon le signal d'entrée.
MATRIX	Vous bénéficierez d'un son ambiophonique multi-canaux.
STEREO	A sélectionner pour écouter le son des enceintes gauche et droite avant et du caisson de basses uniquement.

Remarque

Si vous sélectionnez le mode Pro Logic II, connectez votre périphérique aux prises d'entrée d'audio AUDIO INPUT (L et R) de l'appareil. Si vous ne connectez qu'une seule entrée (L ou R), l'écoute du son ambiophonique est impossible. La fonction Pro Logic II n'est disponible qu'en mode Stéréo. La fonction Pro Logic II est indisponible lors de la lecture du signal AC3 en mode 2,1 canaux.

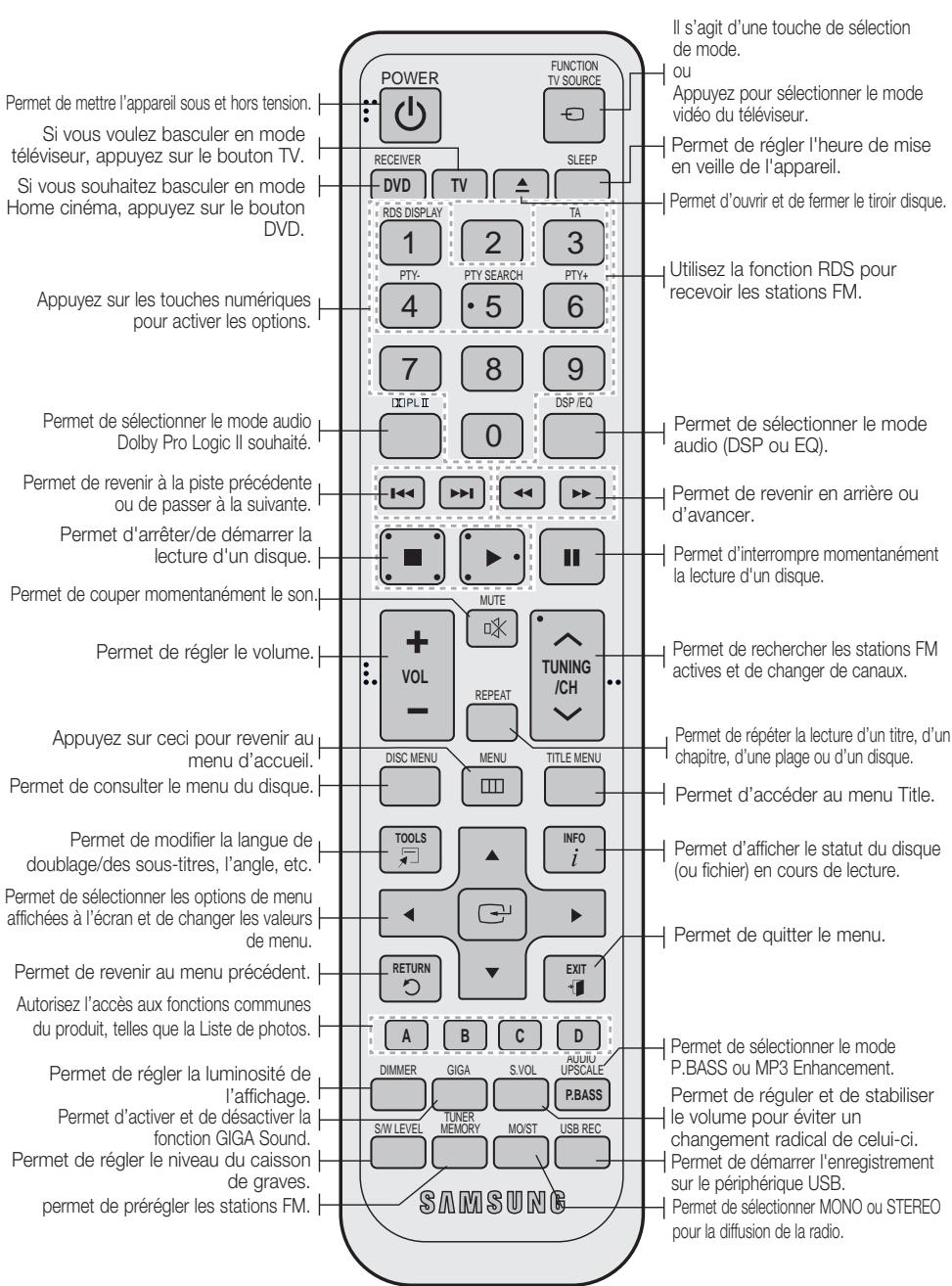

Utilisation des touches de la télécommande

1. Appuyez sur la touche FUNCTION pour sélectionner FM.
2. Sélectionnez une station.
3. Syntonisation prérégée 1 : Vous devez d'abord ajouter une fréquence de votrechoix à titre de préréglage. Appuyez sur le bouton ARRÉT ( ) pour sélectionner PRÉRÉGLE puis appuyez sur le bouton TUNING/CH ( ^ { \text{} } ) afin de désirir une station prérégée.
4. Syntonisation manuelle : Appuyez sur le bouton ARRÉT ( ■ ) pour sélectionner MANUEL puis appuyez sur le bouton TUNING/CH ( ^ { \text{} } ) afin de syntoniser une fréquence supérieure ou inférieure. Automatic Tuning: Appuyez sur le bouton ARRÉT (■) pour sélectionner MANUEL puis appuyez sur le bouton TUNING/CH (^^) enforcé afin de rechercher la bande automatique.

Réglage mono/stéréo

Appuyez sur la touche MO/ST.

• Chaque fois que vous appuyez sur cette touche, le son est commuté entre STEREO et MONO.
• Dans une zone de faible réception, sélectionnez MONO pour une réception claire sans interférence.

Préchauffage des stations

Prééglage de FM 89.10 dans la mémoire

1. Appuyez sur la touche FUNCTION pour sélectionner FM.
2. Appuyez sur la touche TUNING/CH (▼) pour sélectionner <89.10>.
3. Appuyez sur la touche TUNER MEMORY.
4. Le nombre clignote à l'écran.
5. Appuyez sur les touches TUNING/CH (\~) et sélectionnez le nombre préréglé.
6. Vous pouvez sélectionner entre 1 et 15 présélections.
7. Appuyez à nouveau sur la touche TUNER MEMORY.
8. Appuyez sur la touche TUNER MEMORY avant que le nombre ne disparaisse de l'écran.
9. Le nombre disparaît de l'écran et la station est prise en mémoire.
10. Pour préregler une autre station, répétez les étapes 2 à 5.

Utilisation du RDS (système de données radio) pour recevoir des stations FM

RDS permet aux stations FM d'envoyer un signal complémentaire pendant les signaux de leur programme régulier.

Par exemple, les stations diffusent leur nom, ainsi que des informations concernant le type de programme qu'elles émettent, tel que le sport ou la musique, etc.

Lorsqu'une station FM équipée procure le service RDS, l'indicateur RDS s'allume sur l'affichage.

Description de la fonction RDS

• PTY (Type de programme) : Permet d'afficher le type de programme en cours de diffusion.
• PS NAME (nom du Service de programme) : Permet d'afficher le nom de la station de radiodiffusion. Il est composé de 8 caractères.
• RT (texte radio) : Décode le texte émis par une station (si existant). Il est composé d'un maximum de 64 caractères.
• CT (Heure) : Décode l'heure présente à partir de la fréquence FM. Certaines stations ne transmettent pas les informations PTY, RT ou CT, c'est pourquoi elle n'est pas affichée dans tous les cas.
• TA (Info traffic) : TA ON/OFF indique qu'une information traffic est en cours.

Remarque

La fonction RDS peut ne pas fonctionner correctement si la station réglée ne transmet pas le signal RDS correctement ou si la puissance du signal est faible.

Pour afficher les signaux RDS

Vous pouvez visualiser les signaux RDS que la station émet sur l'affichage.

Appuyez sur la touche RDS DISPLAY alors que vous écoutez la station FM.

• Chaque fois que vous appuyez sur la touche, l'affichage change pour vous indiquer l'information suivante : PS NAME RT CT Frequency

PS (Program Service)	Lors de la recherche, <PS> apparait suivi du nom de la station. <NO PS> apparait si aucun signal n'est émis.
RT (RadioText)	Lors de la recherche, <RT> apparait suivi des messages textes que la station émet. <NO RT> apparait si aucun signal n'est émis.
Frequency	Fréquence de la station (service non RDS)

Lorsque l'affichage indique les signaux PS ou RT, les caractères suivants sont utilisés.

• La fenêtre d'affichage ne différencie pas les lettres majuscules et minuscules et utilise toujours les lettres majuscules.
• La fenêtre d'affichage n'indique pas les lettres accentuées, par exemple, peut représenter les accents tels que

Indication PTY (type de programme) et fonction pty-search (recherche type de programme)

L'un des avantages du service RDS consiste en la possibilité de localiser un type de programme particulier à partir des canaux programmés en spécificité des codes PTY.

Avant de démarrer!

• La fonction PTY ne s'applique qu'aux stations prégées.
• Pour arrêter la recherche à tout moment au cours du procédé, appuyez sur la touche PTY SEARCH pendant la recherche.
• Il y a une limite de temps pour effectuer les étapes suivantes. Si le réglage est annulé avant la fin, recommencez depuis l'objet 1.
• Lorsque vous appuyez sur les touches de la télécommande primaire, assurez-vous d'avoir sélectionné la station FM en utilisant la télécommande primaire.

1. Appuyez sur la touche PTY SEARCH tout en écoutant la station FM.
2. Appuyez sur la touche PTY- ou PTY+ jusqu'à ce que le code PTY que vous désirez apparaisse sur l'affichage.

L'affichage vous indique les codes PTY décrits sur la droite.

1. Appuyez sur la touche PTY SEARCH à nouveau, pendant que le code PTY sélectionné à l' étape précédente est toujours affchéé.
2. L'unité centrale recherche 15 stations FM prêt

Lecture des fichiers multimédia en utilisant

Vous pourrez profiter de la plupart des fichiers multimédia tels que photos, films et musique enregistrées sur un lecteur MP3, une clé USB ou un caméscope en haute qualité vidéo avec le son 5 canaux +1 en raccordant le périphérique de stockage au port USB de l'appareil.

1. Branchez le périphérique USB sur le port USB situé sur l'avant de l'appareil.
2. Appuyez sur la touche FUNCTION pour sélectionner USB.
3. USB apparait brièvement à l'écran de l'afficheur.
4. Appuyez sur les boutons pour sélectionner les options Vidéos, Photos ou Musique.
5. Sélectionnez un fichier à.

Retrait sécuritaire d'un dispositif USB

Afin d'éviter d'endommager les données stockées sur le périphérique USB, retirez ce dernier avec précaution avant de débrancher le câble USB.

• Appuyez sur la touche JAUNE (C).
• REMOVE s'affiche à l'écran.
• Retirez le câble USB.

Remarque

Pour écouter vos fichiers musicaux avec un son 5 canaux +1, vous devez régler le mode Dolby Pro Logic II sur Matrix. (Voir page 39) Retirez lentement le câble USB du port USB. Dans le cas contraire, vous pourriez endommager le port USB.

Utilisation d'un ipod/iphone

Si le système est connecté à un iPod/iPhone à l'aide d'un cable USB (non fourni), vous pourrez dire la musique de l'iPod/iPhone via le système.

1. Connectez l'iPod/iPhone au port USB situé à l'avant de l'appareil, à l'aide du câble USB.
2. Notre iPod se met automatiquement sous tension.
3. Vous devriez appuyer sur le bouton Fonction pour basculer en mode REMOTE IPOD ou IPOD.

REMOTE IPOD	Aucune video ne s'affiche sur le téléviseur. Vous pouvez régler le volume à l'aide de la télécommande. La fonction Play and Search est activée uniquement sur le lecteur iPod.
IPOD	La sélection des fischiers sera activée sur le téléviseur. La télécommande peut être utilisé pour le réglage du volume ou les paramètres de lecture.

Écouter de la musique (mode IPOD)

Vous pouvez écouter des fichiers de musique stockés sur votre iPod en connectant celui-ci au produit.

1. Appuyez sur la touche FUNCTION pour sélectionner IPOD.
2. Appuyez sur les touches «▶» pour sélectionner Music.

Fonctions avancées

1. Sélectionnez le fichier de musique à écouter.
2. Vous pouvez utiliser la télécommande ou l'appareil pour exéçuter les fonctions de lecture de base, notamment les touches LECTURE, PAUSE, ARRET, «/» «/» et REPEAT. Voir page 13.

Remarque

Si vous parliez au téléphone en ayant l'iPhone connecté au produit, n'appuyez pas sur le bouton LECTURE () Réglez le volume à un niveau modéré avant de connecter votre iPod à l'appareil. Si vous connectez un iPod lorsque l'appareil est sous tension, l'appareil charge la batterie du iPod.

Catégories de fichiers musicaux ipod

Les renseignements liés au fichier, notamment le nom de l'artiste, le nom de l'album, le titre et le genre du morceau de musique s'affichent en fonction de l'étiquette ID3 du fichier de musique approprié.

Artist	Lecture par artiste.
Generic	Lecture par genre.
Composers	Lecture par compositeur.
Playlist	Lecture par liste.
Album	Lecture par album.
Songs	Lecture dans l'ordre numérique ou alphabetique

Remarque

La liste des catégories peut différer selon le modèle de iPod. Qu'est-ce qu'une étiquette ID3 ? Attaché à un fichier MP3, cet élément contient les renseignements sur le fichier tels que le titre, l'artiste, l'album, l'année, le genre, autre un champ réservé aux commentaires.

Modèles ipod/iphone compatibles avec ce produit

• iPod touch (3ème génération)
• iPod touch (2ème génération)
• iPod touch (1ère génération)
• iPod classic
• iPod avec vidéo
• iPod avec connecteur dock
• iPod à Moletteclinique
• iPod nano (5ème génération)
• iPod nano (4ème génération)
• iPod nano (3ème génération)
• iPod nano (2ème génération)
• iPod nano (1ère génération)

iPhone 3GS iPhone 3G iPhone

Remarque

« Made for iPod » (Conçu pour iPod) signifie que le dispositif électronique a été conçu pour être connecté spécialement à un iPod et a été certifié conforme aux normes de performance Apple par le développement. « Made for iPhone » (Conçu pour iPhone) signifie que l'accessoire électronique a été spécialement conçu pour être connecté à un iPhone et a été certifié conforme aux normes de performance Apple par le développement. Apple ne peut être tenu responsable du fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et aux normes réglementaires. La commande de volume peut ne pas fonctionner normalement sur les modèles iPod et iPhone non répertoriés dans la liste ci-dessus. Lorsqu'une erreur se produit sur un des modèles listés plus haut, veuillez mettre à jour l'iPhone/iPod à l'aide de la version la plus récente du produit. - Selon la version du logiciel de l'iPod utilisée, certains problèmes peuvent survenir au niveau des commandes. Ceci n'est pas un dysfonctionnement du Home cinéma. - Selon la version du logiciel ou le type d'iPod utilisé(e), certaines opérations peuvent varier. Installez le logiciel iPod le plus récent. (recommandé) La lecture des applications exécutées via le produit peut ne pas être garantie. Nous vous recommandons d'exécuter le contenu télécharge sur l'iPod. Si vous rencontrez des difficultés dans l'utilisation de l'iPod, reportez-vous au site Web www.apple.com/support/ipod. Cet appareil n'est pas conçu pour les fichiers vidéo.

Enregistrement sur périphérique USB

Lors de la lecture d'un CD audio à l'aide de la fonction USB Recording (Enregistrement sur périphérique USB) ou de l'audition de la radio FM ou de la réception d'une source audio à partir d'un appareil externe, vous pouvez enregistrer la source audio dans la mémoire USB.

Exemple : enregistrement des contenus audio d'un CD audio sur un périphérique USB

1. Connectez le périphérique USB au produit.
2. Insérez le CD audio dans le tiroir du lecteur.
3. Appuyez sur le bouton USB REC de la télécommande.

• Pour commencer l'extraction de la piste actuelle, appuyez sur le bouton USB REC de la télécommande que le système lit une piste ou s'est momentanément.
• Pour effectuer l'enregistrement de tout le CD, appuyez sur le bouton USB REC de la télécommande et maintenez-le enforcé.
• Le message « FULL CD RIPPING » apparaît à l'écran et l'enregistrement commence.
• Appuyez sur le bouton ARRÉT (■) pour mettre fin à l'enregistrement.
• À la fin de l'enregistrement du CD sur le périphérique USB, vous trouvez un nouveau dossier stocké sur le lecteur USB intitulé « RECORDING ». Le contenu est sauvégardé dans le dossier au format MP3.
• À la fin de l'enregistrement de la radio FM ou de la source AUX sur le périphérique USB, vous trouverez un nouveau dossier stocké sur le lecteur USB intitulé « TUNER RECORDING » ou « AUX RECORDING ». Le contenu est sauvegardé dans le dossier au format MP3.

Remarque

• Ne déconnectez pas le périphérique USB ou ne débranchez pas le câble d'alimentation pendant l'enregistrement sur le périphérique USB. Cela pourrait endommager les données. Pour arrêter l'enregistrement sur le périphérique USB, appuyez sur le bouton ARRÊT et déconnectez le périphérique USB après que le système ait complètement arrêté la lecture du CD.

Si vous déconnectez le périphérique USB pendant l'enregistrement, le système s'éteindra et vous ne pourrez pas supprimer le fichier enregistré. Si vous connectez le périphérique USB au système pendant la lecture d'un CD, le système suspendra la lecture pour la reprendre ultérieurement. - Les CD au format DTS ne peuvent pas être enregistrés. Si la durée de l'enregistrement est inférieure à 5 secondes, il est possible que le fichier d'enregistrement ne puisse pas être créé. L'enregistrement USB fonctionne uniquement lorsque le périphérique est formaté selon le système de fichiers FAT. (Le format de fichier NTFS n'est pas pris en charge.) Le signal audio n'est pas émis durant l'enregistrement du CD sur le périphérique USB. Lorsque l'option AUDIO HDMI est réglée sur Act., la fonction Enregistrement sur périphérique USB n'est pas prise en charge.

Dépannage

Reportez-vous au tableau ci-dessous lorsque l'appareil ne fonctionne pas correctement. Si le problème que vous constatez ne figure pas dans la liste ci-dessous ou si les instructions ci-dessous ne vous aident pas, mettez l'appareil hors tension, déconnectez le cordon d'alimentation et contactez le distributeur le plus proche ou le centre de services Samsung Electronics.

Problème	Vérification/Solution
Il m'est impossible d'éjecter le disque.	• Le cordon d'alimentation est-il correctement branché dans la prise? • Coupez l'alimentation puis rétablissez-la.
Le iPod ne se connecte pas.	• Vérifiez l'etat du connecteur et du socle du iPod. • Maintenez la version du logiciel du iPod à jour.
La lecture ne démarre pas.	• Vérifiez le code régional du DVD. Les disques DVD achetés à l'étranger sont parfois incompatibles. • Il m'est impossible de dire les CD-ROM et les DVD-ROM sur l'appareil. • Assurez-vous que le niveau d'évaluation est correct.
La lecture ne démarre pas immédiamment lorsque les touches Play/Pause sont actionnées.	• Utilisez-vous un disque déformé ou un disque ayant subi des rayures en surface? • Nettoyez le disque.
Absence de son.	• Aucun son n'est produit pendant la lecture accélérée, la lecture lente ou la lecture image par image. • Les enceintes sont-elles raccordées correctement? La configuration des enceintes a-t-elle été correctement personalisée? • Le disque a-t-il été sérieusement endommagé?
Le son n'est génééré que par certaines enceintes, pas par les six.	• Sur certains disques DVD, le son est uniquement génééré par les enceintes avant. • Vérifiez si les enceintes sont correctement connectées. • Réglez le volume. • Pendant l'écoute d'un CD, de la radio ou du télévisuer, le son est uniquement génééré par les enceintes avant. Sélectionnez "PROLOG" en appuyant sur PL II (Dolby Pro Logic II) situé sur la télécommande pour utiliser les six enceintes.
Le son ambiophonique Dolby numérique 5 canaux + 1 n'est pas reproduct.	• Est-ce que le disque compte la mention "Dolby Digital 5.1 CH"? Le son ambiophonique Dolby numérique 5 canaux + 1 n'est reproduit que si le disque a été enregistré en conséquence. • Selon l'écran d'information, la langue audio est-elle correctement réglée sur Dolby Digital 5.1-CH?
La télécommande ne fonctionne pas.	• La télécommande est-elle utilisé dans les limites de sa portée en matière d'angle et de distance? • Les piles sont-elles épuises? • Avez-vous sélectionné le mode approprié (RECEIVER DVD/TV)?
• Le disque tourne mais aucune image n'est produit. • La qualité de l'image est médiocre et l'image tremble.	• Le téléviseur est-il sous tension? • Les cables de la réserve sont-ils branchés correctement? • Le disque est-il sale ou endommagé? • Si le disque a été médiocrément créé, il peut ne pas être lisible.
La langue audio et les sous-titres ne fonctionnent pas.	• La langue audio et les sous-titres ne fonctionnent que si le disque les contient.
L'écran du menu Disc/Title n'apparait pas même lorsque la fonction Disc/ Title est sélectionnée.	• Utilisez-vous un disque qui ne compte pas de menu?
Le format d'écran ne peut pas être modifié.	• La lecture des DVD 16:9 est possible en mode 16:9 WIDE (16:9 Large), 4:3 LETTER BOX (4/3 Boîte aux lettres) ou 4:3 PAN SCAN (4:3 Panoramaïque/Balayage); en revanche, les DVD 4:3 peuvent être lus au format 4:3 uniquement. Reportez vous à la pochette du disque DVD puis sélectionné la fonction appropriée.

Problème	Vérification/Solution
• L'appareil ne fonctionne pas. (Exemple: Le courant se coupe, la touche du panneau avant ne fonctionne pas ou un bruit étrange se fait entendre.) • L'appareil ne fonctionne pas normalement.	• Appuyez pendant 5 secondes ou plus sur la touche ARRÊT (■) située sur la télécommande en l'absence de disque (fonction de réinitialisation). L'utilisation de la fonction RESET (REINITIALISATION) efface tous les régles enregistrés. N'utilise cette fonction que lorsque cela s'avère nécessaire.
Le mot de passer du niveau d'évaluation a été oublé.	• Tandis que le message « NO DISC » (PAS DE DISQUE) est affiché à l'écran de l'appareil, maintenance la touche ARRÊT (■) enforcée pendant plus de 5 secondes. Le mot « INIT (INITIAL) » s'affiche et tous les régles reviennent aux valeurs par défaut. Appuyez ensuite sur la touche POWER. L'utilisation de la fonction RESET (REINITIALISATION) efface tous les régles enregistrés. N'utilise cette fonction que lorsque cela s'avère nécessaire.
La réception des émissions de radio est impossible.	• L'antenna est-elle connectée correctement ? • Si le signal d'entrée de l'antenne est faible, installez une antenné FM extérieure à un endroit où la réception sera deicieure qualité.

Liste des codes de langue

Entrez le numéro de code approprié pour OTHERS (Autres) du menu du disque, audio et sous-titres. (Voir page 31)

Code	Langue	Code	Langue	Code	Langue	Code	Langue	Code	Langue
1027	Afar	1142	Greek	1239	Interlingue	1345	Malagasy	1482	Kirundi	1527	Tajik
1028	Abkhazian	1144	English	1245	Inupiak	1347	Maori	1483	Romanian	1528	Thai
1032	Afrikaans	1145	Esperanto	1248	Indonesian	1349	Macedonian	1489	Russian	1529	Tigrinya
1039	Amharic	1149	Spanish	1253	Icelandic	1350	Malayalam	1491	Kinyarwanda	1531	Turkmen
1044	Arabic	1150	Estonian	1254	Italian	1352	Mongolian	1495	Sanskrit	1532	Tagalog
1045	Assamese	1151	Basque	1257	Hebrew	1353	Moldavian	1498	Sindhi	1534	Setswana
1051	Aymara	1157	Persian	1261	Japanese	1356	Marathi	1501	Sangro	1535	Tonga
1052	Azerbaijani	1165	Finnish	1269	Yiddish	1357	Malay	1502	Serbo-Croatian	1538	Turkish
1053	Bashkir	1166	Fiji	1283	Javanese	1358	Maltese	1503	Singhalese	1539	Tsonga
1057	Byelorussian	1171	Faeroese	1287	Georgian	1363	Burmese	1505	Slovak	1540	Tatar
1059	Bulgarian	1174	French	1297	Kazakh	1365	Nauru	1506	Slovenian	1543	Twi
1060	Bhari	1181	Frisian	1298	Greenlandic	1369	Nepali	1507	Samoan	1557	Ukrainian
1069	Bislama	1183	Irish	1299	Cambodian	1376	Dutch	1508	Shona	1564	Urdu
1066	Bengali; Bangla	1186	Scotts Gaelic	1300	Canada	1379	Norwegian	1509	Somali	1572	Uzbek
1067	Tibetan	1194	Galician	1301	Korean	1393	Occitan	1511	Albanian	1581	Vietnamese
1070	Breton	1196	Guarani	1305	Kashmiri	1403	( Afan) Oromo	1512	Serbian	1587	Volapuk
1079	Catalan	1203	Gujarati	1307	Kurdish	1408	Oriya	1513	Siswati	1613	Wolof
1093	Corsican	1209	Hausa	1311	Kirghiz	1417	Punjabi	1514	Sesotho	1632	Xhosa
1097	Czech	1217	Hindi	1313	Latin	1428	Polish	1515	Sundanese	1665	Yoruba
1103	Welsh	1226	Croatian	1326	Lingala	1435	Pashto, Pushto	1516	Swedish	1684	Chinese
1105	Danish	1229	Hungarian	1327	Laothian	1436	Portuguese	1517	Swahili	1697	Zulu
1109	German	1233	Armenian	1332	Lithuanian	1463	Quechua	1521	Tamil
1130	Bhutani	1235	Interlingua	1334	Latvian, Lettish	1481	Rhaeto-Romance	1525	Tegulu

Autres informations

Specifications

Généralités	Poids	2,7 Kg
	Dimensions	430 (L) x 59 (H) x 249 (P) mm
	Plage de températures de fonctionnement	+5°C à +35°C
	Plage de taux d'humidité de fonctionnement	10 % à 75 %
Syntoniseur FM	Rapport signal/bruit	70 dB
	Sensibilité utilisable	10 dB
	Distorsion harmonique totale	0,5 %
Disque	DVD (Digital Versatile Disc)	Vitesse de lecture : 3,49 à 4,06 m/sDurée approximative de lecture (Disque simple face, simple couche) : 135 min
	12 cm (DISQUE COMPACT)	Vitesse de lecture : 4,8 à 5,6 m/sDurée maximale de lecture : 74 min
	8cm (DISQUE COMPACT)	Vitesse de lecture : 4,8 à 5,6 m/sDurée maximale de lecture : 20 min
Sortie videoe	Vidente Composite	480i(576i)1 canal : 1,0 Vpp (charge de 75 Ω)
	Vidente composant	480i(576i)Y : 1,0 Vpp (charge de 75 Ω)Pr : 0,70 Vpp (charge de 75 Ω)Ps : 0,70 Vpp (charge de 75 Ω)
Vidente/Audio	HDMI	1080p, 1080i, 720p, 480p(576p)
Amplificateur	Sortie de l'enceinte avant	167W x 2(3Ω)
	Sortie de l'enceinte du centre	167W(3Ω)
	Sortie enceinte ambiophonique	166W x 2(3Ω)
	Sortie du caisson de basses	167W(3Ω)
	Gamage de fréquences	20 Hz à 20 kHz
	Rapport signal sur bruit	65dB
	Séparation des canaux	60dB
	Sensibilité d'entrée	(AUX) 800 mV

Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans avis préalable. - Le poids et les dimensions sont approximatifs. - La conception et les spécifications peuvent être modifiées sans préavis. - Concernant l'alimentation et la consommation électrique, reportez-vous à l'étiquette apposée sur le produit.

HT-D550

Enceinte	Système d'enceintes	Système d'enceintes 5+1 canaux
		Avant	Ambiophonique	Centrale	Caisson de graves
	Impédance	3 Ω	3 Ω	3 Ω	3 Ω
	Gamma de fréquences	140 Hz à 20 kHz	140 Hz à 20 kHz	140 Hz à 20 kHz	40 Hz à 160 Hz
	Niveau de pression acoustique de sortie	86 dB/W/M	86 dB/W/M	86 dB/W/M	88 dB/W/M
	Entrée nominale	167 W	166 W	167 W	167 W
	Entrée maximale	334 W	332 W	334 W	334 W
	Dimensions (L x H x P)	Avant/Ambiophonique : 90 x 141,5 x 68,5 mm Centrale : 360 x 74,5 x 68,5 mm Caisson de graves : 168 x 350 x 285 mm
	Poids	Avant/Ambiophonique : 0,58 kg Centrale : 0,96 kg, Caisson de graves : 3,6 kg

HT-D553

Enceinte	Système d'enceintes	Système d'enceintes 5+1 canaux
		Avant	Ambiophonique	Centrale	Caisson de graves
	Impédance	3 Ω	3 Ω	3 Ω	3 Ω
	Gamma de fréquences	140 Hz à 20 kHz	140 Hz à 20 kHz	140 Hz à 20 kHz	40 Hz à 160 Hz
	Niveau de pression acoustique de sortie	86 dB/W/M	86 dB/W/M	86 dB/W/M	88 dB/W/M
	Entrée nominale	167 W	166 W	167 W	167 W
	Entrée maximale	334 W	332 W	334 W	334 W
	Dimensions (L x H x P)	Avant : 90 x 1300 x 119 mm (socle : 250 x 250)Ambiophonique : 90 x 141,5 x 68,5 mmCentrale : 360 x 74,5 x 68,5 mmCaisson de graves : 168 x 350 x 285 mm
	Poids	Front : 3,8 kg, Ambiophonique : 0,58 kgCentrale : 0,96 kg, Caisson de graves : 3,6 kg

HT-D555

Enceinte	Système d'enceintes	Système d'enceintes 5+1 canaux
		Avant	Ambiophonique	Centrale	Caisson de graves
	Impédance	3 Ω	3 Ω	3 Ω	3 Ω
	Gamma de fréquences	140 Hz à 20 kHz	140 Hz à 20 kHz	140 Hz à 20 kHz	40 Hz à 160 Hz
	Niveau de pression acoustique de sortie	86 dB/W/M	86 dB/W/M	86 dB/W/M	88 dB/W/M
	Entrée nominale	167 W	166 W	167 W	167 W
	Entrée maximale	334 W	332 W	334 W	334 W
	Dimensions (L x H x P)	Avant/Ambiophonique : 90 x 1300 x 119 mm (socle : 250 x 250)
		Centrale : 360 x 74,5 x 68,5 mm
		Caisson de graves : 168 x 350 x 295 mm
	Poids	Avant/ Ambiophonique : 3,8 kg
		Centrale : 0,96 kg, Caisson de graves : 3,6 kg

Comment contacter samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Area	Contact Center	Web Site
■ North America
Canada	1-800-SAMSUNG (726-7864)	www.samsung.com
Mexico	01-800-SAMSUNG (726-7864)	www.samsung.com
U.S.A	1-800-SAMSUNG (726-7864)	www.samsung.com

■ Latin America
Argentine	0800-333-3733	www.samsung.com
Brazil	0800-124-421 / 4004-0000	www.samsung.com
Chile	800-SAMSUNG (726-7864)	www.samsung.com
Colombia	01-8000112112	www.samsung.com
Costa Rica	0-800-507-7267	www.samsung.com
Dominica	1-800-751-2676	www.samsung.com
Ecuador	1-800-10-7267	www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala	1-800-299-0013	www.samsung.com
Honduras	800-7919267	www.samsung.com
Jamaica	1-800-234-7267	www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama	800-7267	www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180	www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864)	www.samsung.com
Venezuela	0-800-100-5303	www.samsung.com

Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
Belgium	02-201-24-18	www.samsung.com/ be (Dutch) www.samsung.com/ be_fr (French)
Bosnia	05 133 1999	-
Bulgaria	07001 33 11	www.samsung.com
Croatia	062 SAMSUNG (062 726 7864)	www.samsung.com
Czech	800-SAMSUNG (800-726786)	www.samsung.com
	Samsung Zrt., Češka organizáčni složka, Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864)	www.samsung.com
Italia	800-SAMSUNG (726-7864)	www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1SAMSUNG (172678) / 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1. 08010 SAMSUNG (72678) - doar din rețeaua Romtelecom, tariff local 2. 021,206,01.10 - din orice rețea, tariff normal	www.samsung.com

Area	Contact Center	Web Site
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia	0800-SAMSUNG (726-7864)	www.samsung.com
Spain	902-1-SAMSUNG (902 172 678)	www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0.08/min)	www.samsung.com/ch www.samsung.com/ ch_fr(French)
U.K.	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com

CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia	8-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	088-55-55-555	-
Kazakhstan	8-10-800-500-55-500 (GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500	www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500	www.samsung.com
Ukraine	0-800-502-000	www.samsung.ua www.samsung.com/ua.ru
Belarus	810-800-500-55-500	-
Moldova	00-800-500-55-500	-

■ Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hk www.samsung.com/hk en/
India	3030 8282 / 1800 110011 / 1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 / 021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864) / 1-800-3-SAMSUNG(726-7864) / 1-800-8-SAMSUNG(726-7864) / 02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864)	www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam	1 800 588 889	www.samsung.com

■ Middle East
Bahrain	8000-4726	www.samsung.com
Egypt	08000-726786	www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864)	www.samsung.com
Saudi Arabia	9200-21230	www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com

■ Africa
Nigeria	0800-SAMSUNG (726-7864)	www.samsung.com
South Africa	0860-SAMSUNG (726-7864)	www.samsung.com

Élimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

HT-D550

HT-D553

HT-D555

Pays différents appliquent noms de TV différents. Pode choisir NTSC ou PAL.

• NTSC : Pode seleccionar o formattinge video NTSC
• PAL : Peut sélectionner le format vidéo PAL
