DV 14DVA - Perceuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse sans fil
Marque	Hitachi
Modèle	DV 14DVA
Tension nominale	14,4 V
Type de batterie	Ni-Cd
Capacité de la batterie	1,5 Ah (typique)
Vitesse à vide (vitesse 1)	0 - 600 tr/min
Vitesse à vide (vitesse 2)	0 - 1800 tr/min
Couple maximal	30 Nm
Capacité de perçage (acier)	10 mm
Capacité de perçage (bois)	25 mm
Type de mandrin	Mandrin à clé, 10 mm
Poids (avec batterie)	1,5 kg
Dimensions (L x l x h)	200 x 65 x 180 mm
Alimentation	Batterie rechargeable Li-Ion ou Ni-Cd
Chargeur inclus	Oui
Temps de charge	Environ 1 heure
Fonctions principales	Perçage, vissage, perçage à percussion
Entretien et nettoyage	Nettoyer avec un chiffon sec ; lubrifier le mandrin
Sécurité	Frein de mandrin, blocage de broche, poignée auxiliaire
Pièces détachées et réparabilité	Disponibles chez revendeur agréé ; réparation par professionnel
Garantie	1 an

FOIRE AUX QUESTIONS - DV 14DVA HITACHI

Comment charger la batterie de la Hitachi DV 14DVA ?

Placez la batterie sur le chargeur fourni. Branchez le chargeur sur une prise secteur. Le voyant rouge indique la charge ; lorsqu'il passe au vert, la batterie est pleine. Débranchez ensuite le chargeur.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de l'usage. Avec une batterie Ni-Cd de 1,5 Ah, comptez environ 20 à 30 minutes de perçage continu. Pour prolonger la durée de vie, évitez les décharges complètes.

Comment régler la vitesse de rotation ?

La gâchette permet un réglage progressif de la vitesse. Pour changer de plage, utilisez le sélecteur de vitesses (1 ou 2) situé sur le dessus de la perceuse.

Comment inverser le sens de rotation ?

Utilisez le commutateur de marche avant/arrière situé au-dessus de la gâchette. Poussez-le à gauche pour marche avant, à droite pour marche arrière.

Comment changer le mandrin ?

Le mandrin est à clé. Ouvrez le mandrin en tournant la bague. Insérez la clé dans les trous et tournez pour desserrer. Remplacez le foret puis resserrez avec la clé.

Puis-je utiliser la perceuse en mode percussion ?

Oui, la DV 14DVA dispose d'un mode percussion pour percer dans la brique ou le béton. Activez-le en tournant le sélecteur de mode sur le symbole marteau.

Comment nettoyer la perceuse ?

Débranchez la batterie. Nettoyez le boîtier avec un chiffon légèrement humide. Ne jamais utiliser de produits abrasifs. Lubrifiez légèrement le mandrin avec de l'huile.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la batterie est chargée et correctement insérée. Assurez-vous que le commutateur de sens n'est pas en position neutre. Si le problème persiste, contactez un service agréé.

Où trouver des pièces détachées pour la DV 14DVA ?

Les pièces détachées sont disponibles chez les revendeurs agréés Hitachi ou en ligne. Pour les réparations, il est recommandé de faire appel à un professionnel.

Quelle est la capacité de perçage maximale dans l'acier ?

La perceuse peut percer jusqu'à 10 mm de diamètre dans l'acier et jusqu'à 25 mm dans le bois. Utilisez des forets adaptés et lubrifiez pour les matériaux durs.

MODE D'EMPLOI DV 14DVA HITACHI

Lire soigneusement et bien assimiler ces instructions avant usage.

1. Maintenir la zone de travail propre. Des surfaces et des bancs de travail encombrés sont propices aux accidents.
2. Eviter des alentours dangereux. Ne pas exposer l'outil et le chargeur à la pluie. Ne pas utiliser l'outil ou le chargeur en des endroits humides ou mouillés. Maintenir la zone de travail bien éclairée. Ne jamais utiliser d'outils électro-portatifs et de chargeur à proximité de matières inflammables ou explosives. Ne pas utiliser l'outil et le chargeur en présence de gaz ou de liquide inflammables.
3. Maintenir les enfants à l'écart. Tous les visiteurs devront être maintenus à une distance sûre de la zone de travail.
4. Ranger l'outil et le chargeur quand ils sont hors service. Quand vous ne les utilisez pas, l'outil et le chargeur seront rangés dans un endroit sec et surélevé ou fermé à clef, c'est-à-dire hors de portée des enfants. Ranger l'outil et le chargeur dans un endroit où la température est inférieure à 40°C.
5. Ne pas forcer l'outil. Il travaillera mieux et plus sûrement au régime pour lequel il a été conçu.
6. Utiliser l'outil qui convient. Ne pas forcer un petit outil ou accessoire à faire le travail d'un outil de haute puissance.
7. Porter les vêtements appropriés. Pas de vêtements flous ou d'accessoires qui risqueraient d'être pris dans les pièces mobiles. Des gants et chaussures en caoutchouc sont recommandés pour les travaux effectués l'extérieur.
8. Porter des lunettes de sécurité avec la plupart des outils. Et aussi un masque si le travail de coupage dégage de la poussière.
9. Ne pas fatiguer le cordon. Ne jamais porter le chargeur par le cordon, et pour le débrancher de la prise ne pas tirer le cordon. Maintenir le cordon à l'écart de la chaleur, de l'huile et des arrêtes pointues.
10. Fixer la pièce de travail. Utiliser des crampons ou un étau pour fixer la pièce de travail. Ceci est plus sûr que d'utiliser vos mains qui seront libres pour manipuler l'outil.
11. Ne pas se pencher de trop. Maintenir un bon équilibre en toutes circonstances.
12. Veiller soigneusement à l'entretien de l'outil. Garder le toujours bien aiguisé, et le nettoyer pour assurer la meilleure performance possible. Bien suivre les instructions de lubrification et de remplacement des accessoires.
13. Quand le chargeur n'est pas utilisé ou quand il est soumis à l'entretien ou à une vérification, débrancher le cordon du chargeur de la prise secteur.
14. Enlever la clef à mandrin et les clefs. Prendre l'habitude de vérifier si la clef a été enlevée de l'outil avant la mise en marche.
15. Eviter une mise en marche accidentelle. Ne pas porter l'outil avec le doigt sur l'interrupteur.
16. Utiliser toujours le chargeur spécifié. Ne jamais utiliser un chargeur autre que celui spécifié pour éviter les dangers.

17. N'utiliser que des pièces de rechange HITACHI d'origine.

18. Ne pas utiliser l'outil et le chargeur pour une application autre que celles spécifiées dans le mode d'emploi.

19. L'utilisation d'accessoires ou fixations autres que ceux préconisés dans le manuel d'instructions ou le catalogue HITACHI peut présenter un danger pour l'utilisateur.
20. Toute réparation doit être effectuée par un réparateur agréé. Le fabricant ne peut être tenu responsable des dommages ou blessures dûs à une réparation effectuée par une personne non autorisée ou par une mauvaise utilisation de l'outil.
21. Pour assurer l'intégrité de la conception de fonctionnement de l'outil et du chargeur, ne pas enlever les couvercles ou les vis qui ont été installés.
22. Utiliser toujours le chargeur à la tension spécifiée sur la plaque indicatrice.
23. Ne pas toucher les pièces mobiles si la batterie n'a pas été retirée.
24. Charger toujours la batterie avant utilisation.
25. Ne jamais utiliser une batterie autre que celle spécifiée. Ne pas connecter une pile sèche ordinaire, une batterie rechargeable autre que celle spécifiée ou une batterie d'auto à l'outil électro- portatif.
26. Ne pas utiliser de transformateur élévateur.
27. Ne pas charger la batterie à partir d'un générateur électrique ou d'une alimentation en courant continu.
28. Charger toujours à l'intérieur. Etant donné que le chargeur et la batterie chauffent légèrement pendant l'opération de charge, charger la batterie dans un endroit non exposé aux rayons du soleil, à basse humidité et bien aéré.
29. Quand on travaille dans un endroit surélevé, faire attention à ce qui se passe au-dessous de vous. Avant de commencer le travail, s'assurer qu'il n'y a personne au-dessous.
30. La vue éclatée contenue dans ce manuel d'instructions doit être utilisée seulement dans un centre de réparation agréé.

PRECAUTIONS POUR PERCEUSE À PERCUSSION À BATTERIE

1. Chargez toujours la batterie à une température de 10-40°C. Une température inférieure à 0°C entrainera une surcharge dangereuse.
   La batterie ne peut pas être chargée à une température supérieure à 40°C.
   La température la plus appropriée serait de 20–25°C.
2. N'utilisez pas le chargeur continuellement.
   Quand une charge a été effectuée, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.
3. Ne laissez pas de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.
4. Ne désassemblez jamais la batterie rechargeable et le chargeur.
5. Ne court-circuitez jamais la batterie rechargeable. Le fait de court-circuiter la batterie générera un courant électrique élevé et une surchauffe, ce qui entrainera la brûlure ou l'endommagement de la batterie.

6. Ne jetez pas la batterie au feu. Elle pourrait exploser.

7. Pour le forage dans un mur, le sol ou le plafond, vérifiez s'il n'y a pas de cordons électriques, conduite de gaz, enfouis, etc.

8. Apportez la batterie au magasin où vous l'avez achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.

9. L'utilisaiton d'une batterie usagée endommagera le chargeur.

10. Ne pas introduire d'objets métalliques ou des produits inflammables dans les fentes d'aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

11. Lorsque vous montez un foret ou une mèche dans le plateau de serrage sans clavettes, serrez suffisamment le manchon. Si ce dernier est trop léche, le foret ou la mèche risque de glisser ou de tomber et blesser quelqu'un.

SPECIFICATIONS

OUTIL ELECTRIQUE

Modèle DV14DVA
Vitesse à vide (Basse/Grande)			0 – 350/0 – 1200/min.
Vitesse à percussions, à vide (Basse/Grande)			0 – 6300/0 – 21600/min.
Capacité	Perçage	Brique (Basse/Grande) 1	4 mm/10 mm (Profondeur 30 mm)
		Bois (Basse/Grande)	30 mm/18 mm (épaisseur 18 mm)
		Métal (Basse/Grande)	13 mm/6,5 mm (épaisseur 1,6 mm)
	Enfonce- Vment	s mécanique 6 mm
		Vis de bois (Basse/Grande)	6,8 mm (diamètre) × 63 mm (Longueur)/4,8 mm (diamètre) × 40 mm (Longueur)
Batterie rechargeable (EB14B) Ni-Cd battery, 1			4,4 V
Poids 2,3 kg

CHARGEUR

Modèle UC14YF / UC14YF2
Tension de charge 7,2 V – 14,4 V
Poids	1,3 kg

ACCESSOIRES STANDARD

DV14DVA
	1 Chargeur (UC14YF ou UC14YF2) .... 12 Boîtier en plastique .... 1

Les accessoires standard sont sujets à changement sans préavis.

ACCESSOIRES SUR OPTION (vendus séparément)

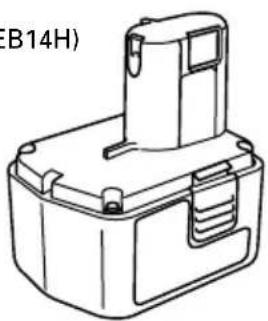

1. Batterie (EB14S, EB14B, EB14H)

1. Douille heagonale (pour écrous et boulons)

No. de douille Dimen	sion d'écrou
7 4 mm
8 5 mm
10 6 mm

No. de douille

1. Foret pour la brique

Diamètre, 6,5 mm 8 mm 9,5 mm 10 mm

Les accessoires à option sont sujettes à changement sans préavis.

APPLICATION

○ Perçage de briques et de blocs de béton, etc.
○ Enfoncement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.
○ Forage de différents métaux.
○Forage de différents bois.

EXTRACTION ET INSTALLATION DE LA BATTERIE

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l'enlever. (Voir Fig. 1 et 2).

ATTENTION

Ne jamais court-circuiter la batterie.

1. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité. (Voir la Fig. 2).

CHARGE

Avant d'utiliser la perceuse à percussion, chargez la batterie comme suit.

1. Brancher le cordon d'alimentation du chargeur sur une prise secteur.

Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge.

1. Insérer la batterie dans le chargeur.

Positionner la batterie de sorte que sa plaque signalétique soit face à la plaque d'avertissement du chargeur et insérer la batterie à l'intérieur jusqu'à ce qu'elle touche le fond du chargeur (voir Fig. 1 et 3).

ATTENTION

Si les piles sont insérées dans le mauvais sens, la recharge sera impossible et des anomalies peuvent survenir dans le chargeur, telles qu'une déformation des bornes.

1. Recharge

Quand vous insérez une batterie dans le chargeur, la recharge commence et la lampe témoin s'allume en rouge.

Quan la batterie est complètement chargée, la lampe témoin clignote en rouge. (à intervalles d'une seconde). (voir Tableau 1)

(1) Indication de la lampe témoin

Les indications de la lampe témoin sont expliquées dans le Tableau 1, selon la condition du chargeur ou de la batterie rechargeable.

Tableau 1

Indications de la lampe témoin
Avant la recharge	Clignote (ROUGE)	S'allume pendant 0,5 seconde.Ne s'allume pas pendant 0,5 seconde.(Eteint pendant 0,5 seconde)
Pendant la recharge	S'allume (ROUGE)	S'allume sans interruption
Recharge terminée	Clignote (ROUGE)	S'allume pendant 0,5 seconde.Ne s'allume pas pendant 0,5 seconde.(Eteint pendant 0,5 seconde)
Recharge impossible	Scintille (ROUGE)	S'allume pendant 0,1 seconde.Ne s'allume pas pendant 0,1 seconde.(Eteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur
Recharge impossible	S'allume (VERTE)	S'allume sans interruption	La température de la batterie est élevée et la recharge est impossible.

(2) Au sujet de la température de la batterie rechargeable

Les températures des batteries rechargeables sont indiquées dans le tableau ci-dessous. Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 2 Plage de recharge des batteries

Batteries rechargeables de recharge de la batterie	Températures
EB14S, EB14B	-5^ – 60^
EB14H	0^ – 45^

(3) Au sujet du temps de recharge

Suivant le type de chargeur et de batterie, le temps de recharge indiqué sur le Tableau 3 varie comme suit:

Tableau 3 Temps de recharge (à 20°C)

Batterie\Chargeur	UC14YF UC14YF2
EB14S Env. 45 min. Env. 45 min.
EB14B Env. 60 min. Env. 60 min.
EB14H – Env. 70 min.

REMARQUE

Le temps de recharge peut varier selon la température et la tension de la source.

1. Débrancher le cordon d'alimentation secteur de la prise secteur.
2. Tenir fermement le chargeur et dégager la batterie.

REMARQUE

Après l'utilisation, commencer par sortir les batteries du chargeur, puis conserver les batteries correctement.

En ce qui concerne le courant de décharge d'une batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

(1) Recharger les batteries avant qu'elles ne soient complètement épuisées.

Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.

(2) Eviter d'effectuer la recharge sous des températures élevées.

Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la

durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l'utiliser.

ATTENTION

Si la batterie est échauffée (à cause du rayonnement solaire, ou autre raison) juste après son utilisation, il se peut que la lampe témoin ne s'allume pas en rouge. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge.
○ Quand la lampe témoin scintille rapidement en rouge (à intervalles de 0,2 seconde), vérifier le chargeur et retirer tout objet étranger qui serait tombé dans l'ouverture lors de la mise en place.

S'il n'y a rien d'amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.

Etant donné qu'il faut environ 3 secondes au micro ordinateur intégré pour confirmer l'extraction de la batterie in cours de chargement, attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée dans les 3 seconds, elle resque de ne pas être correctement rechargée.

AVANT LA MISE EN MARCHE

1. Installation et vérification de l'environnement de travail

Vérifier si l'environnement de travail est adéquat en suivant les précautions.

UTILISATION

1. Vérifier la position du cache.

Les trois modes tournevis, burin et burin à percussion se sélectionnent en changeant la position du capuchon de l'outil.

(1) Pour utiliser l'outil comme tournevis, amenez le numéro affiché sur le cache de "1" à "5" en regard du repère triangulaire de l'outil.
(2) Pour utiliser l'outil comme burin, amenez le repère de burin "###" affiché sur le cache en regard du repère triangulaire de l'outil.
(3) Pour utiliser l'outil comme burin à percussion, amenez le repère de marteau "T" affiché sur le cache en regard du repère triangulaire de l'outil. (Voir Fig. 4, 5.)

ATTENTION

Amenez le numéro et le repère du cache en regard du repère triangulaire de l'outil. Vous ne pourrez pas sélectionner le point intermédiaire entre les numéros et les repères du cache.

2. Réglage de la force de serrage

(1) Force de serrage

La force de serrage devra correspondre au diamètre de la vis utilisée. Si trop de force est utilisée, il se peut que la vis se casse ou s'endommage dans la partie de sa tête. Ne manquez pas de régler le capuchon en conformité avec le diamètre de la vis utilisée.

(2) Indication de force de serrage

La force de serrage sera modifiée suivant le type de vis utilisée et le matériel devant être serré. Le mode d'emploi pour la force de serrage est indiqué sur le cache de cet outil suivant la numérotation "1", "2", "3", "4" et "5". La force minimale est en position "1" et augmente suivant la valeur numérique indiquée (Voir la Fig. 4, 5).

(3) Réglage de la force de serrage

Pour régler la force de serrage, faites tourner le capuchon pour l'amener sur l'un des repères numériques. Vous pourrez régler la force de serrage en faisant tourner le capuchon soit vers la valeur inférieure, quand la force est trop forte, soit vers la valeur supérieure, quand la force est trop faible.

ATTENTIONS

○ Il se peut que la rotation du moteur se vérouille et s'arrête pendant que l'outil est utilisé en tant que perceuse.

Pendant le fonctionnement de la perceuse à percussion, faites attention à ne pas vérouiller le moteur.

○ Une percussion trop prolongée peut casser la vis par suite d'un serrage excessif.

3. Commutation rotation/percussion (Voir Fig. 4, 5)

Pour passer de la "rotation (rotation seulement)" à la "percussion (percussion + rotation)" et vice versa, amenez le repère de burin "###" ou le repère de marteau "T" en regard du repère triangulaire de le logement.

Pour percer des trous dans du métal, du bois ou du plastique, sélectionnez "rotation (rotation seulement)".

Pour percer des trous dans des briques ou des blocs de béton, sélectionnez "percussion (percussion + rotation)".

ATTENTION

Si vous effectuez une opération généralement réalisée en "rotation" sur le réglage "percussion", l'effet de perçage des trous sera non seulement décuplé, mais il risque également d'abîmer la mèche ou d'autres pièces.

4. Changement de vitesse de rotation

Actionnez le bouton de décalage pour changer la vitesse de rotation. Enfoncez le bouton de blocage pour ralécher le blocage et déplacez le bouton de décalage dans la direction de la flèche (Voir les Fig. 6 et 7).

Quand le bouton de décalage est mis sur "LOW" (petite vitesse), la perceuse tourne à petite vitesse. Quand mis sur "HIGH" (grande vitesse), la perceuse tourne à grande vitesse.

ATTENTION

○Lors du changement de la vitesse de rotation à l'aide du bouton de décalage, assurez-vous que l'interrupteur est sur arrêt et que le sélecteur est mis sur "0" (ARRET).

Le fait de changer la vitesse quand le moteur tourne endommagera l'engrenage.

○ Lorsque le bouton de décalage est sur "HIGH" (grande vitesse) et que la position du capot est de "4" ou "5", il arrive que l'embrayage ne s'enclenche pas et que le moteur soit bloqué. Dans ce cas, veuillez mettre le bouton de décalage sur "LOW" (petite vitesse).

Si le moteur a été vérouillé, débranchez immédiatement l'alimentation. Si le moteur reste vérouillé pendant un certain temps, le moteur ou la batterie en seront brûlés.

5. Portée et recommandations pour l'utilisation

La portée de l'utilisation pour les différents types de travaux basée sur la structure mécanique de cet outil est indiquée ci-dessous:

Tableau 4

Travail Utilisation Recommendations
Drilling	Brique: 14 mm	Utiliser pour opération de forage
	Bois: 30 mm
	Acier: 13 mm
	Aluminun: 13 mm
Driving	Vis mécanique: 6 mm	Utiliser la mèche et la douille aaptés au diamètre de la vis.
	Ecrou: 6 mm
	Vis de bois: 6.8 mm (diamètre) × 63 mm (longueur)	Utiliser après forage d'un trou de préparation.

6. Sélection de la force de serrage et de la fréquence de rotation

Tableau 5

Utilisation		Position du capuchon	Sélection de vitesse de rotation (Position du bouton de changement)
			L (Petite) H (Grande vitesse)
Enfoncement	Vis mécanique	1 – 5	Pour de vis de 4 mm de diamètre ou moins	Pour de vis de 6 mm de diamètre ou moins
	Vis de bois 1 – 5		Pour de vis de 6,8 mm de diamètre ou moins	Pour de vis de 4,8 mm de diamètre ou moins
Forage	Brique		Pour de vis de 14 mm de diamètre ou moins	Pour de vis de 10 mm de diamètre ou moins
	Bois	[2024]	Pour de vis de 30 mm de diamètre ou moins	Pour de vis de 18 mm de diamètre ou moins
	Métal	[2024]	Diamètre de perçage 13 mm max.	Diamètre de perçage 6,5 mm max.

ATTENTION

Les exemples choisis et montrés au Tableau 5, seront pris en tant qu'exemples standards étant donné que différentes vis de serrages et différents matériels devant être serrés seront utilisés réellement, et pour lesquels un réglage approprié sera évidemment requis.

7. Montage et démontage des forets.

(1) Montage de la foret

Aprés avoir mis un foret de tournevis etc dans le mandrin sans clè, maintenir fermement l'anneau et serrre le manchon en le tournant vers la droite (dans le sens des aiguilles d'une montre, vu de l'avant). (Voir en Fig. 8)

○Si le manchon se desserre pendant le fonctionnement, le resserrer. La force de serrage augmente lorsque le manchon est resserré.

Maintenir fermement l'anneau et desserrer le manchon en le tournant vers la gauche (dans le sens contraire des aiguilles d'une montre, vu de l'avant). (Voir en Fig. 8)

ATTENTION

Lorsque le manchon ne peut pas être dévissé, bloquer l'outil emmanché dans un étau, etc., mettre l'embrayage sur 1 à 3 et tourner le manchon dans le sens contraire des aiguilles d'une montre tout en faisant fonctionner l'embrayage.

8. Vérfiez se la batterie a été correctement installée.

9. Vérifiez la direction de rotation.

La mèche tourne dans le sens horaire (vu de l'arrière) quand on appuie sur côté-R du sélecteur. En appuyant sura côté-L du sélecteur mèche tourne dans le sens anti-horaire. (Voir Fig. 9). (Les repères (L) et (R) sont marqués sur le corps).

ATTENTION

Utilisez toujours la perceuse à percussion dans le sens horaire rotation, quand vous l'utilisez en tant que perceuse à rotation.

10. Fonctionnement de l'interrupteur:

○ Quand le trigger de l'interrupteur est tiré, l'outil tourne. Quand le trigger est relâché, l'outil s'arrête.

○ La vitesse de rotation de la foreuse peut être contrôlée en faisant varier la force avec laquelle on appuie sur l'interrupteur. En appuyant légèrement sut l'interrupteur, la vitesse est basse et elle augmente lorsqu'on appuie plus fort.

○ Lorsque le déclencheur est libéré, le frein arrête immédiatement l'outil.

11. Perçage du brique

Une force excessive n'augmentera pas la vitesse de forage ; Elle ne pourra qu'endommager la pointe du foret ou réduire le rendement, aussi bien que réduire la durée de vie du foret. Entraînez la perceuse à une force comprise entre 10 et 15 kg quand vous travaillez sur des briques.

REMARQUE

L'utilisation de la batterie EB14H dans un environnement froid (en-dessous de 0 degré centigrade) peut parfois entraîner un affaiblissement du couple de serrage et une réduction du volume de travail. Il s'agit d'un phénomène purement temporaire, et la batterie recommencera à fonctionner normalement lorsqu'elle se sera réchauffée.

ENTRETIEN ET VERIFICATION

1. Vérification de l'outil

Etant donné que l'utilisation d'un outil émoussé réduira le rendement et entrainera éventuellement un mauvais fonctionnement du moteur, aiguisez dès qu'une abrasion apparait.

2. Vérifiez régulièrement toutes les vis de fixation

Vérifiez régulièrement toutes les vis de fixation et assurez-vous qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de sérieux dangers.

3. Nettoyage de l'extérieur

Quand la perceuse à percussion est sale, essuyez la avec un chiffon sec et doux ou un chiffon imbibé d'eau savoneuse.

N'utilisez pas de solvant au chlore, d'essence ou de diluant, car ils font fondre les matières plastiques.

4. Rangement

Rangez la perceuse à percussion dans un endroit où la température est inférieure à 40°C et hors de portée des enfants.

NOTE

Par suite du programme permanent de recherche et de développement HITACHI, ces spécifications peuvent faire l'objet de modifications sans avis préalable.

Ce produit est coforme aux prescriptions 76/889/CEE et 82/499/CEE. Référence VDE 5008.6-2660-0077

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN50144.

Le niveau de pression acoustique pondéré A est de 91 dB (A).

Le niveau de puissance sonore pondéré A type est de 104 dB (A).

Porter un casque de protection.

Valeur d'accélération moyenne quadratiue pondérée type: 6,0 m/s²
