Type de produit	Chauffage radiant / convector
Marque	Orbegozo
Modèle	RCD-500
Puissance	500 W
Alimentation	220-240 V ~ 50 Hz
Dimensions (L x l x H)	environ 22 x 15 x 25 cm
Poids	environ 1,5 kg
Matériau	Plastique résistant à la chaleur
Fonctions principales	Thermostat réglable, deux niveaux de puissance, oscillation
Protection	Arrêt automatique en cas de surchauffe, sécurité basculement
Niveau sonore	Faible (environ 35 dB)
Surface de chauffe	Jusqu'à 15 m²
Commande	Manuelle avec boutons rotatifs
Couleur	Blanc / Noir
Cordon d'alimentation	Longueur 1,5 m
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Pièces détachées	Disponibles auprès du SAV Orbegozo
Réparabilité	Indice de réparabilité 7/10
Garantie	2 ans
Accessoires inclus	Notice d'utilisation, carte de garantie

FOIRE AUX QUESTIONS - RCD-500 Orbegozo

Comment allumer le chauffage Orbegozo RCD-500 ?

Branchez l'appareil sur une prise secteur, puis tournez le bouton de commande sur la position souhaitée (faible ou forte puissance). Le voyant lumineux s'allume pour indiquer qu'il fonctionne.

Le chauffage ne chauffe pas, que faire ?

Vérifiez d'abord que l'appareil est branché et que la prise fonctionne. Assurez-vous que le thermostat est réglé sur une température supérieure à la température ambiante. Si le problème persiste, consultez la notice pour le dépannage.

Comment nettoyer le radiateur RCD-500 ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits abrasifs ou solvants. Ne plongez jamais l'appareil dans l'eau.

Le chauffage s'éteint tout seul, est-ce normal ?

Oui, cela peut être normal. L'appareil est équipé d'une protection contre la surchauffe. Si la température interne dépasse un seuil, il s'éteint automatiquement. Laissez-le refroidir avant de le rallumer. Vérifiez aussi que les grilles d'aération ne sont pas obstruées.

Quelle est la puissance de l'Orbegozo RCD-500 ?

Le modèle RCD-500 a une puissance de 500 W, idéal pour chauffer de petites pièces jusqu'à 15 m².

Puis-je utiliser le radiateur dans une salle de bain ?

Cet appareil n'est pas conçu pour être utilisé dans des pièces humides. Il doit être placé dans un endroit sec, loin de l'eau et des projections.

Comment régler le thermostat ?

Tournez le bouton thermostat dans le sens horaire pour augmenter la température. L'appareil maintient la température réglée en s'allumant et s'éteignant automatiquement.

Le radiateur fait du bruit, est-ce normal ?

Un léger bruit peut provenir du ventilateur ou de la dilatation des matériaux. Si le bruit est excessif, vérifiez que l'appareil est posé sur une surface stable et que rien n'obstrue les pales.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du service après-vente Orbegozo. Consultez la notice pour les coordonnées ou visitez le site officiel.

Comment puis-je télécharger la notice PDF ?

Rendez-vous sur notice-facile.com, recherchez le modèle RCD-500, puis cliquez sur 'Télécharger' pour obtenir le manuel au format PDF.

MODE D'EMPLOI RCD-500 Orbegozo

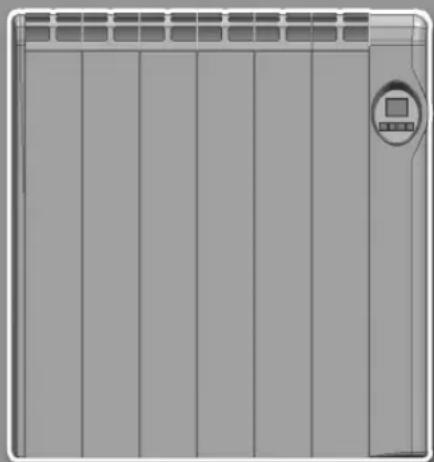

Emeteur Térmique à Bas Profil Éneregétique

Emisor Termico de Baixo Consumo

Installation de l'Émetteur Thermique

L'emplacement de l'Émetteur Thermique doit être soigneusement déterminé et il faut réaliser la pose selon les règles et conformément aux normes.

ATTENTION

L'appareil doit, en aucun cas, être recouvert par du linge, un récipient ou tout autre objet, ni être placé en dessous d'une armoire ou de tout autre obstacle empêchant la circulation d'air chaud.

L'appareil doit être tenu éloigné de tout objet inflammable et il ne faut pas laisser les enfants près de l'émetteur sans surveillance.

■Ne pas installer l'appareil sous une prise de courant.

■Ne pas utiliser l'Émetteur Thermique pour sécher du linge.

Afin d'éviter une surchauffe, ne couvrez pas l'appareil de chauffage.

■L'appareil ne doit pas être installé dans des endroits dans lesquels existe un risque d'éclaboussement d'eau comme des baignoires, des lavabos, etc.

Dans le cas où le câble d'alimentation est endommagé, celui-ci pourra être seulement remplacé par le Service d'Assistance Technique dans le but d'éviter un danger.

■L'appareil doit être installé de façon que les interrupteurs, le thermostat, la prise mobile de connexion, ne puissent être touchés directement ou indirectement par une personne se trouvant dans la baignoire ou sous la douche (respecter le volume de sécurité selon RBT).

■Respecter toujours les distances de sécurité, la distance minimum qui doit exister entre l'Émetteur Thermique et le sol ou les murs doit être de 150 mm.

Instructions de Montage

Fixation au mur :

Dans la mesure du possible, installer le radiateur sur un mur d'une paroi extérieure (froide) au-dessous d'une fenêtre mais en aucun cas dans une zone de ventilation. Respecter les distances de sécurité pour l'installation.

1. Positionner le support mural sur le sol dans la position où nous le fixerons et marquer sur le mur le trou supérieur de la vis sur le support dans les deux côtés (fig. 1)
2. Percer dans les marques et placer la cheville (fig. 2)
3. Positionner le support en faisant coïncider les trous inférieurs pour les vis de celui-ci et visser (fig. 3)
4. Avec le support tenu par la partie inférieure, répéter l'opération du point 2. (fig. 3)
5. Enfin, visser afin de laisser le support fixé correctement (fig. 4)

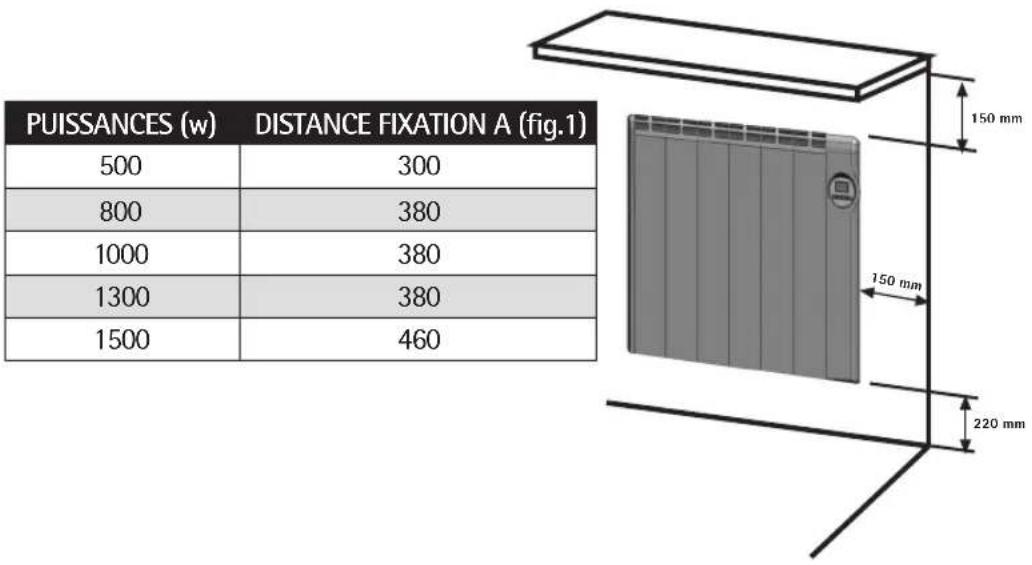

Distances de sécurité

Le radiateur doit se trouver à 150mm de tout obstacle, mur... (voir figure).

La distance entre l'appareil et le sol est de 220 mm, pouvant être plus petite dans certains cas, mais jamais au-dessous de 150 mm.

Serie A: Thermostat Analogique de Grande Précision

Une fois que l'appareil se trouve fixé et correctement branché, actionner la commande rotative supérieure pour mettre l'Émetteur Thermique sous tension.

Tourner la commande du thermostat vers la droite et, vérifier que le voyant lumineux s'allume, indiquant ainsi que l'Émetteur Thermique est en train de chauffer.

Une fois atteinte la température souhaitée, tourner la commande du thermostat vers la gauche jusqu'à ce que l'on aperçoit le voyant lumineux s'éteindre. A partir de là, le thermostat règlera la température ambiante telle que nous l'avons sélectionnée.

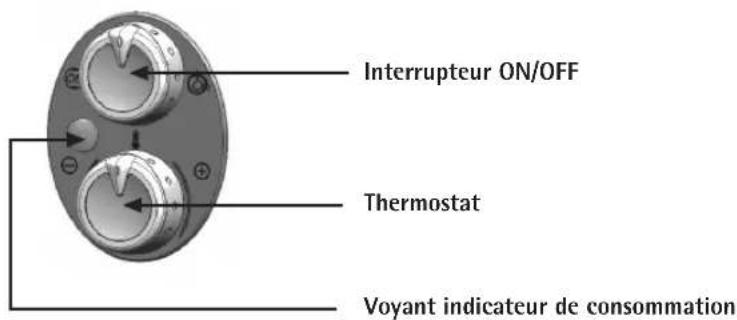

l'Émetteur Thermique Installation Utilisation Entretien

Voyant indicateur de consommation: à chaque fois que le voyant est allumé, l'appareil est en train de consommer jusqu'à atteindre la température ambiante souhaitée.
■ Commande rotative principale (Interrupteur ON/OFF): marche ou arrêt de l'alimentation à l'Emetteur Thermique.
■Thermostat: permet de régler la température ambiante souhaitée.
■ Sécurité hors gel: en réglant la commande du thermostat au minimum (*), la température de consigne sélectionnée sera approximativement de 7°C. Ainsi, nous évitons un risque de gel et nous obtiendrons une économie optimale (idéal pour des absences prolongées).

Le voyant de contrôle s'allume quand l'appareil est en train de chauffer et s'éteint dans le cas contraire.

Serie D: Thermostat digital

Français

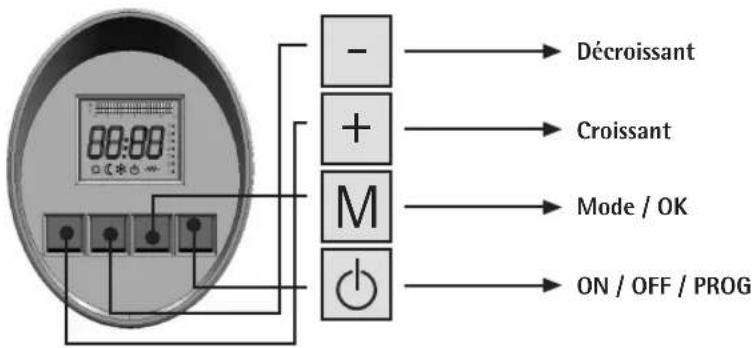

Le clavier se compose de 4 touches:

Une fois que l'appareil se trouve fixé et correctement branché, appuyer sur le bouton marche/arrêt pour mettre l'Émetteur Thermique sous tension.

Mise en marche

Quand l'Émetteur Thermique est mis en marche, le microprocesseur lit la mémoire interne de l'appareil afin de charger le dernier mode sélectionné par l'utilisateur. Dans la première connexion, la mémoire est vide, ce pourquoi l'écran clignotera constantement jusqu'à ce qu'on presse toute touche.

Fonctionnement

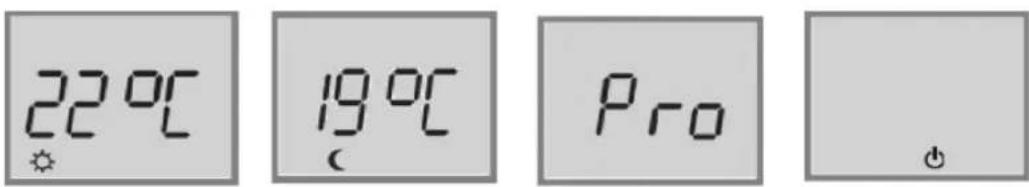

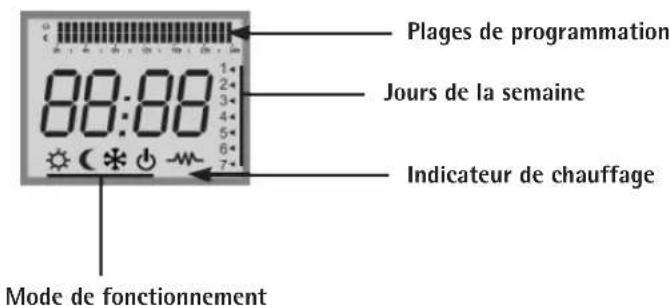

Durant le fonctionnement, le thermostat indique la température sélectionnée par l'utilisateur et l'écran affiche le mode de fonctionnement actuel:

CONFORT ECONOMIQUE PROGRAMMATION OFF

Le symbole - reste allumé quand la résistance est en fonctionnement.

Réglage de la température de confort

En appuyant sur les touches (+) et (-), la température de consigne varie à raison de 1 ^o C à chaque fois que l'on appuie. En maintenant appuyée cette touche, la température augmente automatiquement à raison de 1 ^o C.

Une fois que la température est assignée et après un laps de temps sans appuyer sur la touche, cela mémorise la température sélectionnée.

Sélection de mode

En appuyant sur la touche (Mode/ok), nous sélectionnons le mode de fonctionnement. A chaque que fois que l'on appuie plus de 0.1 sec, le thermostat passe d'un mode à un autre, Confort > Economique > Confort ....

Pour accéder au mode "hors gel", il faudra appuyer sur la touche (Mode/ok) sur une durée plus longue jusqu'à ce que l'icône correspondant * soit visible sur l'écran.

MODE	TEMPERATURE DE CONSIGNE
CONFORT	Sélection avec les touches (+), (-)
ECONOMIQUE	Température de confort moins 3°C
HORS GEL	7°C
OFF	Arrêt

Programmation

a. S'assurer que le thermostat soit en position ARRÊT ou appuyer sur le bouton MARCHE/ARRÊT/PROGRAMMATION HEBDOMADAIRE pour passer à la position ARRÊT.
b. Appui long (minimum 5s) sur le bouton MARCHE/ARRÊT/PROGRAMMATION HEBDOMADAIRE pour passer au mode Programmation Manuelle.

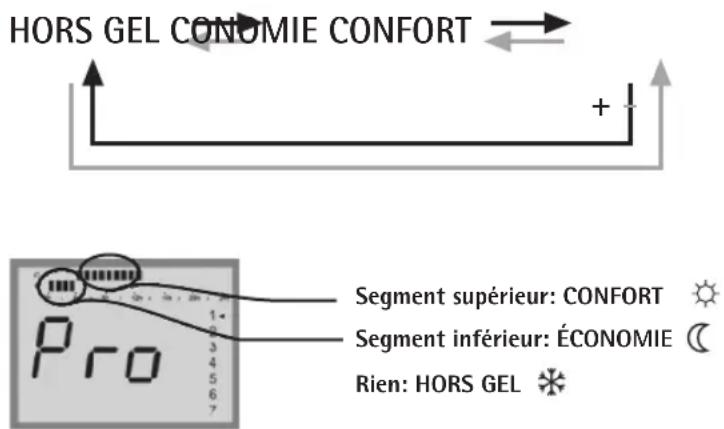

c. Sélectionner le mode de fonctionnement heure par heure en appuyant sur les boutons "+" et "-" et ensuite "MODE/OK".

Français

d. Répéter l'opération pour chaque heure de chaque jour de la semaine.

A la fin de la programmation du jour N°7, le thermostat garde automatiquement les paramètres et change le mode réglage de l'heure dans le but de s'assurer que l'heure est valable. En cas de besoin, modifier l'heure ou valider pour revenir à la position ARRÊT.

Mise à l'heure de l'horloge

a. S'assurer que le thermostat soit en position ARRÊT ou appuyer sur le bouton MARCHE/ARRÊT/PROGRAMMATION HEBDOMADAIRE pour passer à la position ARRÊT.
b. Appui long (minimum 5s) sur le bouton MARCHE/ARRÊT/PROGRAMMATION HEBDOMADAIRE pour passer au mode Programmation Manuelle.
c. Appui court sur le bouton MARCHE/ARRÊT/PROGRAMMATION HEBDOMADAIRE.
d. Sélectionner le jour en appuyant sur les boutons "+" et "-" et appuyer sur le bouton "MODE/OK" pour valider.
e. Régler l'heure en appuyant sur les boutons "+" y "-" et appuyer sur le bouton "MODE/OK" pour valider.

La validation provoque un retour à la position ARRÊT.

Possibles défaillances du thermostat

■Si la sonde se trouve au-dessous de -15°C, le message OC sera affiché sur l'écran.

■Si la sonde se trouve au-dessus de 50°C, le message SC sera affiché sur l'écran.

Enlevement des appareils ménager usagés

La directive européenne 2002/96/EC sur les Déchets des Equipementes Electriques et Electroniques (DEEE), exige que les appareils ménagers usages no soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposée sour tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

|
- -

--

| --

合 Orbego zo

SONIFER, S.A. Avenida de Santiago, 86 30.007 Murcia. - SPAIN e-mail: [e-mail]
