MANUAL DE USUARIO RCD-500 Orbegozo

Emisor Térmico de Bajo Consumo

Avenida de Santiago, 86

30.007 Murcia. - SPAIN

e-mail: [e-mail]

RCA/RCD-500

RCA/RCD-800

RCA/RCD-1000

RCA/RCD-1300

RCA/RCD-1500

|
- -

--

| --

INSTALACIÓN DEL EMISOR TÉRMICO

Instalación del Emisor Térmico

La colocación del Emisor Térmico debe ser elegida correctamente y ha de realizarse según las reglas y conforme a la norma.

ATENCIÓN

El aparato, en ningún caso debe ser cubierto por ropa, recipiente o cualquier otro objeto, ni ser colocado debajo de un armario o cualquier otro obstáculo a la circulación de aire caliente.

■El aparato debe alejarse de todo objeto inflamable y no se deben dejar niños cerca del emisor sin ser vigilados.

■No instalar el aparato bajo una toma de corriente.

■No utilice al Emisor Térmico para secar ropa.

Para evitar un sobrecalentamiento, no cubra el aparato de calefacción.

El aparato no debe ser instalado en lugares en los cuales exista riesgo de salpicaduras de agua, como bañeras, lavabos, etc.

■En caso que el cable de alimentación esté dañado, éste, solo se podrá sustituir por el Servicio de Asistencia Técnica, con el fin de evitar riesgos.

El aparato debe instalarse de forma que los interruptores, termostato, toma móvil de conexión, no puedan ser tocados directa o indirectamente, por una persona que se encuentre en la bañera o ducha (respetar volumen de prohibición según RBT).

■Respetar siempre las medidas de seguridad, la distancia mínima que debe existir entre el Emisor Térmico y el suelo o las paredes debe de ser de 150mm.

Instrucciones del Montaje

Fijación a la pared:

En la medida de lo posible, instalar el radiador en un muro exterior (frío) debajo de una ventana, pero en ningún modo en una zona de ventilación. Respetar las distancias de seguridad para la instalación.

1. Presentar el soporte mural en el suelo en la posición en que lo vamos a colocar y marcar en la pared el agujero superior del tornillo en el soporte a ambos lados. (fig. 1)
2. Taladrar en las marcas y colocar el taco. (fig. 2)
3. Colocar el soporte haciendo coincidir los agujeros inferiores para los tornillos del mismo y atornillar. (fig. 3)
4. Con el soporte sujeto por la parte inferior repetir el proceso del punto 2. (fig. 3)
5. Por ultimo, atornillar para dejar el soporte correctamente fijado. (fig 4)

Elementos para la fijación:

TACO 6 76 NY

SOPORTE MURAL

TORNILLO 4.2 x 25

DIN 7981

Distancias de Seguridad

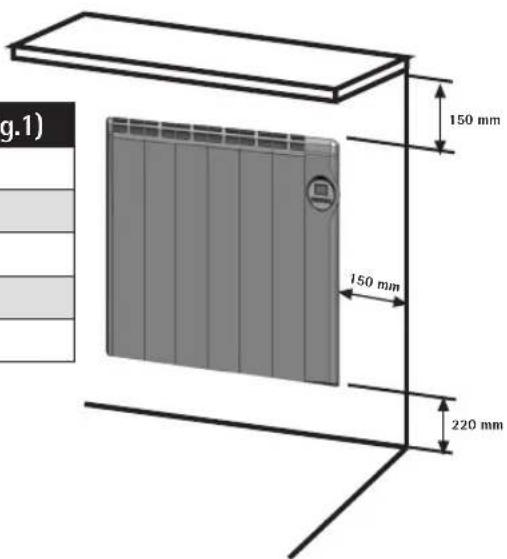

El radiador debe encontrarse a 150mm de todo obstáculo, muro... (ver figura).

La distancia del aparato al suelo es de 220 mm, pudiendo ser menor en ciertos casos, pero sin bajar de 150 mm.

POTENCIAS (w)	MEDIDA FIJACION A (fig.1)
500	300
800	380
1000	380
1300	380
1500	460

Serie A: Termostato Analógico de Alta Presión

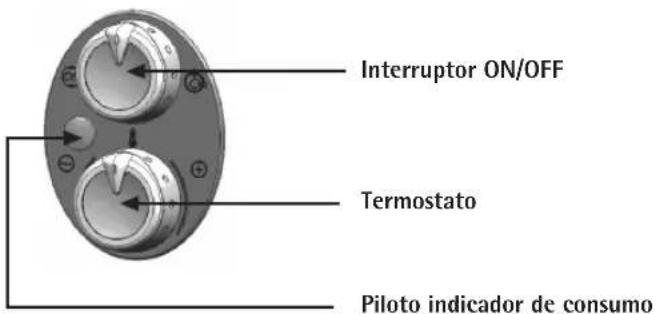

Una vez que el aparato se encuentra fijado y correctamente connexionado, accionar el mando giratorio superior para poner el Emisor Térmico bajo tensión.

Girar el mando del termostato hacia la derecha, y comprobar como el piloto se enciende, indicando de este modo que el Emisor térmico se encuentra calentando.

Una vez alcanzada la temperatura deseada, girar el mando del termostato hacia la izquierda, justo hasta ver apagado el piloto. A partir de este momento, el termostato regulará la temperatura ambiente, tal y como lo hemos seleccionado.

Piloto indicador de consumo: siempre que el piloto se encuentre encendido, el aparato se encontrará consumiendo hasta alcanzar la temperatura ambiente seleccionada.
■ Mando giratorio principal (Interruptor ON/OFF): conexión o corte de la alimentación al Emisor Térmico.
■Termostato: permite regular la temperatura ambiente deseada.
■ Seguridad anti-helada: regulando el mando del termostato al mínimo (*), la temperatura de consigna seleccionada será de 7°C aproximadamente. De este modo se evitan riesgos de congelación y obtendremos una óptima economía (ideal para ausencias prolongadas).

El piloto de control se enciende cuando el aparato se está calentando y se apaga en caso contrario.

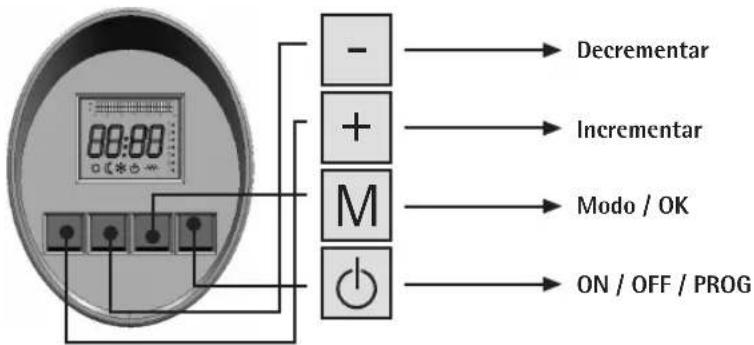

El teclado se compone de cuatro teclas:

Cotellano

Una vez que el aparato se encuentra fijado y correctamente connexionado, pulsar el botón de encendido ON/OFF para poner el Emisor Térmico bajo tensión.

Encendido

Al encender el Emisor Térmico el microprocesador lee la memoria interna del aparato para cargar el último modo seleccionado por el usuario. En la primera conexión, la memoria esta vacía, por lo que la pantalla parpadeará constantemente hasta que se presione cualquier tecla.

Funcionamiento

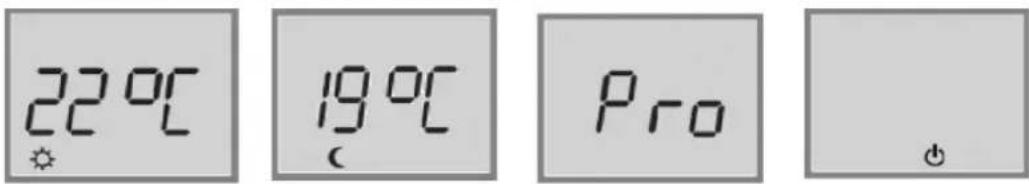

Durante el funcionamiento el termostato indica la temperatura seleccionada por el usuario y el visor muestra el modo de funcionamiento actual:

CONFORT ECONOMICO PROGRAMACION OFF

El símbolo —esta—encendido mientras la resistencia este en funcionamiento.

Ajuste de la temperatura de confort

Al presionar las tecla (+) y (-), la temperatura de consigna varia, en razón de 1º C cada pulsación. Mediante una pulsación prolongada sobre esta tecla la temperatura aumenta automáticamente a razón de 1ºC.

Una vez asignada la temperatura y tras un periodo sin ninguna pulsación, este memoriza la temperatura seleccionada.

Selección de modo

Al presionar la tecla (Modo/ok), seleccionamos el modo de funcionamiento.

Por cada pulsación mayor de 0.1 seg., el termostato pasa de uno a otro modo Confort > Económico > Confort ....

Para acceder al modo "anti-helada" la pulsación sobre la tecla (Modo/ok) será de una duración prolongada, hasta que se muestre en la pantalla el icono correspondiente *.

MODO	CONSIGNA
CONFORT	Selección con las teclas (+), (-)
ECONOMICO	Temperatura de confort menos 3°C
ANTIHIELO	7°C
OFF	Apagado

Programación

a. Asegúrese de que el termostato esté en posición PARADA o pulsar el botón MARCHA/PARO/PROGRAMACIÓN SEMANAL para pasar a la posición PARADA.
b. Impulso largo (mínimo 5s) sobre el botón MARCHA/PARO/PROGRAMACIÓN SEMANAL para pasar al modo Programación Manual.
c. Seleccionar el modo de funcionamiento hora por hora pulsando los botones "+" y "-" y luego "MODO/OK".

Segmento superior: CONFORT

Segmento inferior: AHORRO

Nada: ANTIHIELO

d. Repetir la operación para cada hora de cada día de la semana.

Al final de la programación del día N°7 el termostato guarda automáticamente los parámetros y cambia a modo ajuste de la hora con el fin de asegurarse de que la hora es válida. Modificar la hora si fuera necesario o validar para volver a la posición PARADA.

Puesta en hora del reloj

a. Asegúrese de que el termostato esté en posición PARADA o pulsar el botón MARCHA/PARO/PROGRAMACIÓN SEMANAL para pasar la posición PARADA.
b. Impulso largo (mini 5s) sobre el botón MARCHA/PARO/PROGRAMACIÓN SEMANAL para pasar al modo Programación Manual.
c. Impulso corto sobre el botón MARCHA/PARADA/PROGRAMACIÓN SEMANAL
d. Seleccionar el día pulsando los botones "+" y "-" y pulsar el botón "MODO/OK" para validar.
e. Ajustar la hora pulsando los botones "+" y "-" y pulsar el botón "MODO/OK" para validar.

La validación provoca un retorno a posición PARADA.

Posibles fallos del termostato

Si la sonda se encuentra por debajo de -15^ , en la pantalla se visualizara el mensaje OC.
Si la sonda se encuentra por encima de 50°C, en la pantalla se visualizara el mensaje SC.

Eliminación del electrodoméstico viejo

En base a la Norma europa 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local con el vendedor para informarse en relación a ala correcta eliminación de su electrodoméstico viejo.
