Tipo de produto	Aquecedor radiante / convector
Marca	Orbegozo
Modelo	RCD-500
Potência	500 W
Alimentação	220-240 V ~ 50 Hz
Dimensões (L x l x A)	aproximadamente 22 x 15 x 25 cm
Peso	aproximadamente 1,5 kg
Material	Plástico resistente ao calor
Funções principais	Termostato ajustável, dois níveis de potência, oscilação
Proteção	Desligamento automático em caso de superaquecimento, segurança contra tombamento
Nível de som	Baixo (aproximadamente 35 dB)
Área de aquecimento	Até 15 m²
Controle	Manual com botões rotativos
Cor	Branco / Preto
Cabo de alimentação	Comprimento 1,5 m
Manutenção e limpeza	Desligue antes de limpar, use um pano seco
Peças de reposição	Disponíveis no serviço pós-venda Orbegozo
Reparabilidade	Índice de reparabilidade 7/10
Garantia	2 anos
Acessórios incluídos	Manual de instruções, cartão de garantia

Perguntas frequentes - RCD-500 Orbegozo

Como ligar o aquecedor Orbegozo RCD-500?

Conecte o aparelho a uma tomada elétrica, depois gire o botão de controle para a posição desejada (baixa ou alta potência). A luz indicadora acende para indicar que está funcionando.

O aquecedor não aquece, o que fazer?

Verifique primeiro se o aparelho está conectado e se a tomada funciona. Certifique-se de que o termostato está ajustado para uma temperatura acima da temperatura ambiente. Se o problema persistir, consulte o manual para solução de problemas.

Como limpar o radiador RCD-500?

Desligue sempre o aparelho antes de limpá-lo. Use um pano macio e seco para remover a poeira. Não use produtos abrasivos ou solventes. Nunca mergulhe o aparelho em água.

O aquecedor desliga sozinho, é normal?

Sim, isso pode ser normal. O aparelho possui proteção contra superaquecimento. Se a temperatura interna ultrapassar um limite, ele desliga automaticamente. Deixe-o esfriar antes de religar. Verifique também se as grades de ventilação não estão obstruídas.

Qual é a potência do Orbegozo RCD-500?

O modelo RCD-500 tem potência de 500 W, ideal para aquecer pequenos cômodos até 15 m².

Posso usar o radiador em um banheiro?

Este aparelho não foi projetado para uso em ambientes úmidos. Deve ser colocado em local seco, longe de água e respingos.

Como ajustar o termostato?

Gire o botão do termostato no sentido horário para aumentar a temperatura. O aparelho mantém a temperatura ajustada ligando e desligando automaticamente.

O radiador faz barulho, é normal?

Um leve ruído pode vir do ventilador ou da dilatação dos materiais. Se o ruído for excessivo, verifique se o aparelho está em uma superfície estável e se nada obstrui as pás.

Onde encontrar peças de reposição?

As peças de reposição estão disponíveis no serviço pós-venda Orbegozo. Consulte o manual para obter informações de contato ou visite o site oficial.

Como posso baixar o manual em PDF?

Acesse notice-facile.com, procure pelo modelo RCD-500 e clique em 'Baixar' para obter o manual em formato PDF.

MANUAL DE UTILIZADOR RCD-500 Orbegozo

INSTALAÇÃO UTILIZAÇÃO MANUTENÇÃO

Instalação do Emissor Térmico

A colocação do Emissor Térmico deve ser escolhida correctamente e deve realizar-se de acordo com as regras e em conformidade com a norma.

ATENÇÃO

■O aparelho, não deve, em caso algum, ser coberto com roupa, recipientes ou qualquer outro objecto, nem ser colocado debaixo de armários ou qualquer outro obstáculo à circulação de ar quente.

■O aparelho deve ficar longe de todo objecto inflamável e não se deve deixar o emissor ao alcance de crianças sem vigilância.

■Não instalar o aparelho debaixo de tomada de corrente.

■Não utilize o Emissor Término para secar roupa.

Para evitar um sobreaquecimento, não cubra o aparelho de aquecimento.

■O aparelho não deve ser instalado em lugares onde exista o risco de salpicos de água, como banheiras, lavatórios, etc.

No caso do fio de alimentação estar danificado, este apenas poderá ser substituído pelo Serviço de Assistência Técnica a fim de evitar riscos.

■O aparelho deve ser instalado de forma a que os interruptores, termóstato, tomada móvel de ligação, não possam ser tocados directa ou indirectamente por uma pessoa que se encontre na banheira ou duche (respeitar os limites de distância de acordo com a RBT).

■Respeitar sempre as medidas de segurança; a distância mínima que deve existir entre o Emissor Térmico e o chão ou as paredes deve ser de 150 mm.

Instruções de Montagem

Fixação na parede:

Na medida do possível, instale o radiador num muro exterior (frio) sob uma janela, porém nunca numa zona de ventilação. Respeite as distâncias de segurança para a instalação.

1. Colocar o suporte mural no chão na posição em que o vamos fixar e marcar na parede o furo superior do parafuso no suporte em ambos os lados. (fig. 1)
2. Perfurar nas marcas e colocar a bucha. (fig. 2)
3. Colocar o suporte fazendo coincidir os furos inferiores para os parafusos do mesmo e aparafusar. (fig. 3)
4. Com o suporte fixado na parte inferior, repita o processo do ponto 2. (fig. 3)
5. Por último, aparafusar para deixar o suporte fixado correctamente. (fig 4)

Peças para a fixação:

BUCHA 6 76 NY

SUPORTE MURAL

PARAFUSO 4,2 x 25

DIN 7981

fig. 4

Distâncias de Segurança

O radiador deve encontrar-se a 150 mm de todos os obstáculos, muro (ver figura).

A distância do aparelho ao chão é de 220 mm, podendo ser mais curta em determinados casos, porém não inferior a 150 mm.

POTÊNCIAS (w)	MEDIDA FIXAÇÃO A (fig.1)
500	300
800	380
1000	380
1300	380
1500	460

Série A: Termóstato Analógico de Alta Precisão

Uma vez fixado o aparelho e correctamente ligado, accionar o comando giratório superior para ligar o Emissor Térmico.

Girar o controlo do termóstato para a direita e verificar se a luz de aviso se acende indicando desta forma que o Emissor Térmico se está a aquecer.

Uma vez alcançada a temperatura desejada, gire o controlo do termóstato para a esquerda, até que a luz de aviso se apague. A partir desse momento, o termóstato regulará a temperatura ambiente de acordo com a nossa selecção.

Luz de aviso indicadora de consumo: sempre que a luz de aviso estiver acesa, o aparelho estará a consumir até alcançar a temperatura ambiente seleccionada.

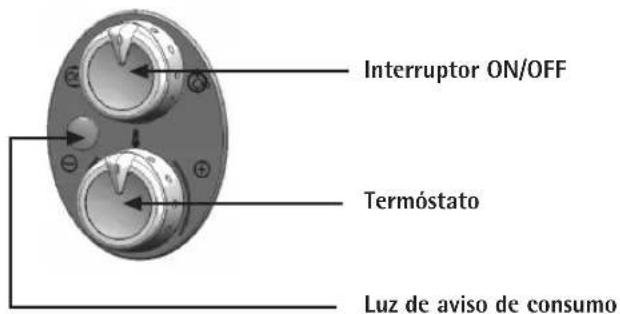

■ Controlo giratório principal (Interruptor ON/OFF): ligação ou corte de alimentação do Emissor Térmico.
■Termóstato: permite regular a temperatura ambiente desejada.
■ Segurança antigeada: Ao regular o controlo do termóstato no mínimo (*), a temperatura de referência seleccionada será de aproximadamente 7°C. Deste modo evitam-se riscos de congelamento e será obtida uma óptima economia (ideal para ausências prolongadas).

A luz de aviso acende-se quando o aparelho estiver a aquecer e apaga-se no caso contrário.

Série D: Termóstato digital

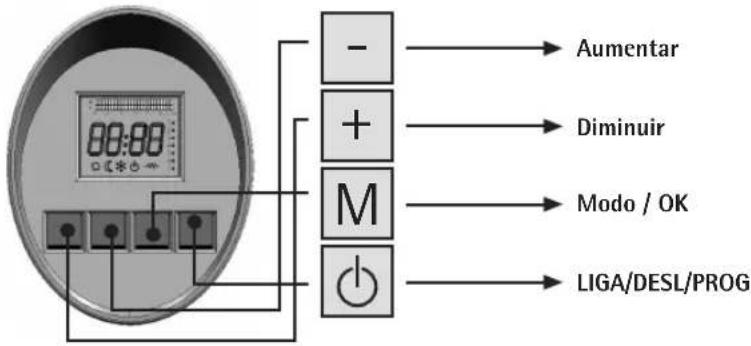

O teclado é composto por quatro teclas:

Uma vez fixado o aparelho e correctamente ligado, carregar no botão LIGA/DESL para ligar o Emissor Térmico.

Ligar

Ao ligar o Emissor Térmico, o microprocessador lê a memória interna do aparelho para carregar o último modo seleccionado pelo utilizador. Na primeira conexão, a memória esta vazia, pelo que a tela pardeara constantemente até que se pressione qualquer tecla.

Funcionamento

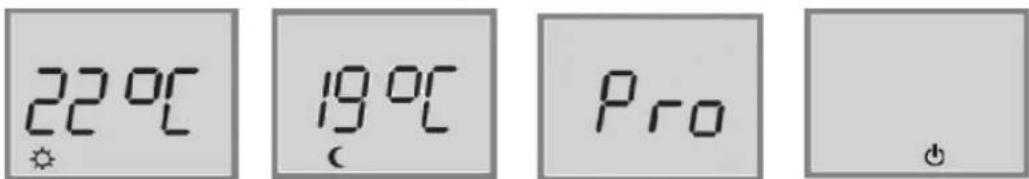

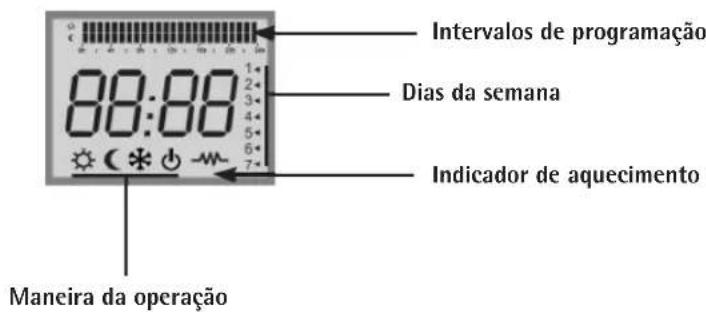

Durante o funcionamento o termóstato indica a temperatura seleccionada pelo utilizador e o ecrã mostra o modo de funcionamento actual:

CONFORTO ECONÓMICO PROGRAMAÇÃO OFF

O símbolo permanece aceso enquanto a resistência estiver em funcionamento.

Ajuste da temperatura de conforto

Ao pressionar as teclas (+) e (-), a temperatura de referência varia, à razão de 1°C a cada pulsação. Mediante uma pulsação prolongada sobre esta tecla, a temperatura aumenta automaticamente à razão de 1°C.

Uma vez determinada a temperatura e após um período sem ter sido pressionado, este memoriza a temperatura seleccionada.

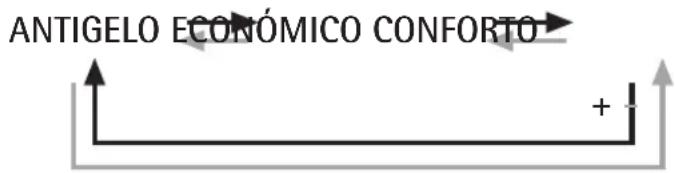

Seleção de modo

A cada pulsação superior a 0,1 seg., o termóstato passa de um modo para outro Conforto > Econômico > Conforto...

Para seleccionar o modo "antigeada" carregue na tecla (Modo/ok) durante mais tempo até aparecer no ecrã o ícone correspondente *.

MODO	TEMPERATURA DE REFERÊNCIA
CONFORTO	Seleção com as teclas (+), (-)
ECONÓMICO	Temperatura de conforto menos 3°C
ANTI-GELO	7°C
OFF	Desligado

Programação

a. Certifique-se de que o termóstato está na posição OFF (DESLIGADO) ou pressione o botão LIGA/DESL/PROGRAMAÇÃO SEMANAL para passar para a posição OFF.
b. Pressionar no mínimo durante 5s sobre o botão LIGA/DESL/PROGRAMAÇÃO SEMANAL para passar para o modo Programação Manual.
c. Seleccionar o modo de funcionamento hora a hora carregando nos botões "+" e "-" e depois "MODO/OK".

Segmento Superior: CONFORTO

Segmento Inferior: ECONÓMICO

Nada: ANTIGELO

d. Repetir a operação para cada hora de cada dia da semana.

No final da programação do dia nº 7 o termóstato guarda automaticamente os parâmetros e muda para o modo ajuste da hora a fim de garantir que a hora é válida. Modificar a hora se necessário ou confirmar para voltar para a posição OFF.

Acerto do relógio

a. Certifique-se de que o termóstato está na posição OFF ou pressione o botão LIGA/DESL/PROGRAMAÇÃO SEMANAL para passar para a posição OFF.
b. Pressionar no mínimo durante 5s o botão LIGA/DESL/PROGRAMAÇÃO SEMANAL para passar para o modo Programação Manual.
c. Carregar brevemente no botão LIGA/DESL/PROGRAMAÇÃO SEMANAL.
d. Seleccionar o dia carregando nos botões "+" e "-" e carregar no botão "MODO/OK" para confirmar.
e. Ajustar a hora carregando nos botões "+" e "-" e carregar no botão "MODO/OK" para confirmar.

A confirmação ocasiona a volta à posição OFF

Possíveis falhas do termóstato

■Se a sonda se encontrar abaixo dos -15°C, será mostrada a mensagem OC no ecrã.

■Se a sonda se encontrar acima dos 50°C, será mostrada a mensagem SC no ecrã.

Recolha dos electrodomésticos

A directiva Europeia 2002/69/CE referente à gestao de residuos de aparelhos electricos e electronicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciais danos para a saúde humana e para o ambiente. O simbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde deven depositar os electrodomésticos velhos.
