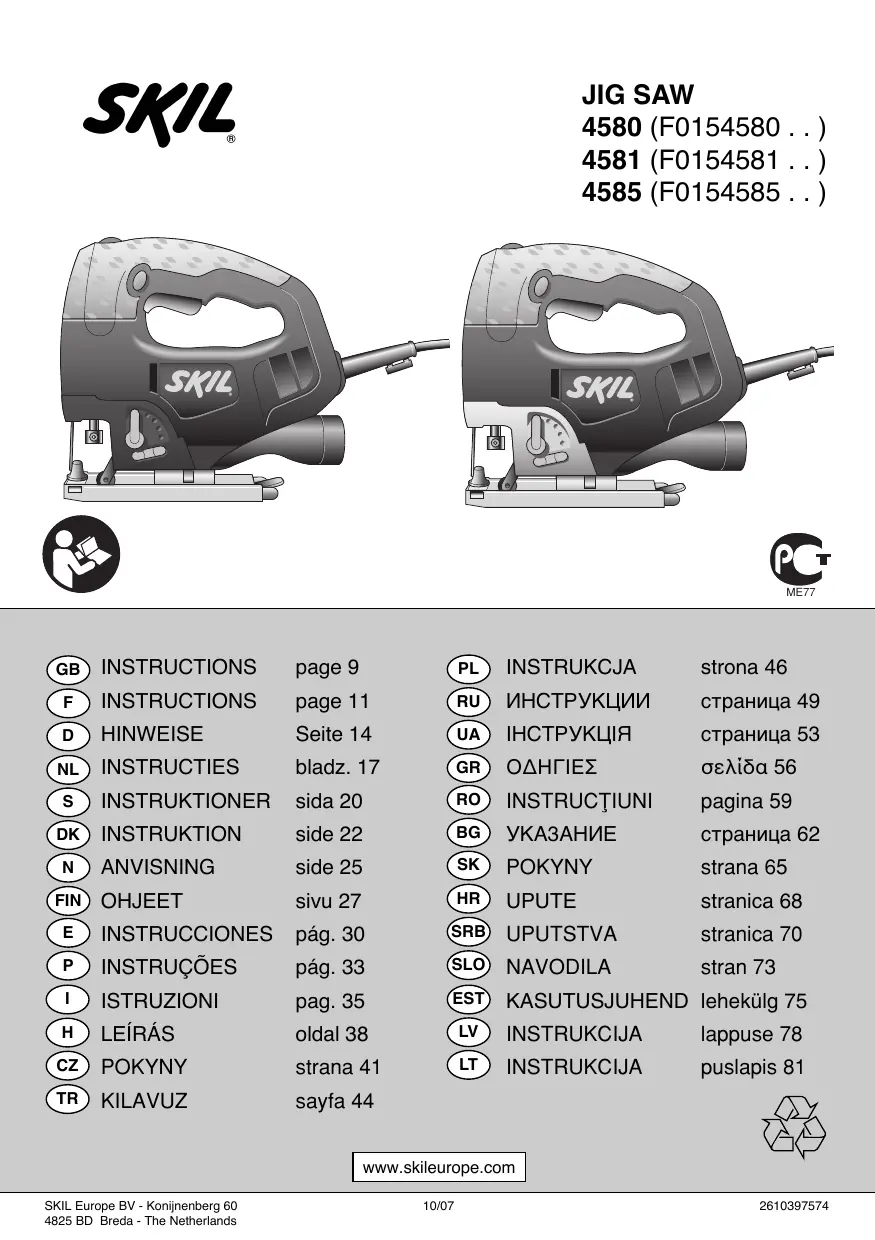

4581AD - Scie sauteuse SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse
Marque	SKIL
Modèle	4581AD
Tension nominale	230 V ~ 50 Hz
Puissance nominale	650 W
Vitesse à vide	500 - 3000 tr/min (variable)
Course de la lame	20 mm
Capacité de coupe dans le bois	65 mm
Capacité de coupe dans le métal	10 mm
Angle d'onglet	0° - 45° (réglable)
Type de lame	Lame à queue en T (T-shank)
Poids	2,4 kg
Longueur du câble	2,0 m
Niveau sonore (pression)	88 dB(A)
Niveau sonore (puissance)	99 dB(A)
Vibrations (main-bras)	6,5 m/s²
Éclairage LED	Oui
Soufflerie de poussières	Oui (interruptible)
Modes de coupe orbitale	4 positions
Blocage de l'interrupteur	Oui
Rangement de lame	Intégré à l'outil
Entretien	Nettoyer les fentes de ventilation ; remplacer les charbons si nécessaire
Accessoires inclus	Lame de scie, guide parallèle (selon version)
Réparabilité	Pièces détachées disponibles via service après-vente SKIL

FOIRE AUX QUESTIONS - 4581AD SKIL

Comment changer la lame sur la scie sauteuse SKIL 4581AD ?

Débranchez l'outil. Tournez le levier de serrage (D) vers l'avant pour libérer la lame. Retirez l'ancienne lame et insérez la nouvelle (queue en T) jusqu'à la butée. Relâchez le levier pour verrouiller. Vérifiez que la lame est bien fixée.

Comment régler l'angle d'onglet à 45° ?

Débranchez la scie. Débloquez la semelle en tournant le levier (D) vers l'arrière. Inclinez la semelle à l'angle souhaité (graduations 0°-45°). Refermez le levier pour verrouiller. Utilisez une équerre pour vérifier la précision.

Quelle vitesse utiliser pour couper du bois ?

Pour le bois, réglez la molette de vitesse (E) sur une position haute (5-6) pour une coupe rapide. Pour des coupes plus précises ou dans du bois dur, réduisez la vitesse (3-4). Consultez le tableau de vitesse dans la notice.

La soufflerie de poussières ne fonctionne pas, que faire ?

Vérifiez que l'interrupteur de soufflerie (C) est en position 'ON'. Si elle ne fonctionne toujours pas, les fentes de ventilation (J) peuvent être obstruées. Nettoyez-les avec un pinceau. Si le problème persiste, contactez le SAV SKIL.

Puis utiliser la scie sauteuse pour couper du métal ?

Oui, elle peut couper du métal jusqu'à 10 mm d'épaisseur. Utilisez une lame adaptée au métal (à dents fines), réglez une vitesse faible (1-2) et appliquez un lubrifiant (huile de coupe) pour prolonger la durée de vie de la lame.

Comment activer le mode orbital ?

Utilisez le levier de sélection de mode de coupe (F). Il propose 4 positions : 0 = coupe droite (pas d'orbite), 1 = faible orbite, 2 = orbite moyenne, 3 = forte orbite. Choisissez selon le matériau et la vitesse de coupe souhaitée.

La LED d'éclairage ne s'allume pas, est-ce normal ?

La LED (H) s'allume automatiquement lorsque l'outil est en marche. Si elle ne s'allume pas, vérifiez que l'interrupteur (A) est enfoncé. Si elle reste éteinte, elle peut être défectueuse. Contactez le service après-vente pour un remplacement.

Comment nettoyer et entretenir ma scie sauteuse ?

Débranchez toujours l'outil avant tout nettoyage. Utilisez un chiffon sec ou légèrement humide pour l'extérieur. Nettoyez régulièrement les fentes de ventilation (J) avec un pinceau pour éviter la surchauffe. Les charbons doivent être vérifiés tous les 50 heures d'utilisation.

Où trouver des pièces détachées pour le modèle 4581AD ?

Les pièces détachées (lames, charbons, semelle, etc.) sont disponibles auprès des revendeurs agréés SKIL ou sur le site officiel. Utilisez le numéro de modèle 4581AD pour identifier les pièces compatibles.

Quelle est la garantie de la scie sauteuse SKIL 4581AD ?

SKIL offre une garantie de 2 ans sur les défauts de fabrication. Conservez la preuve d'achat. La garantie ne couvre pas l'usure normale (lames, charbons) ni les dommages dus à une utilisation incorrecte.

MODE D'EMPLOI 4581AD SKIL

• Cet outil est concu pour effectuer des découvertes et coupes dans le bois, les matieres plastiques, le métal, les plaques en céramique et le cauchoc, et est approprié pour des coupes droites et curvilignes avec des angles d'onglet jusqu'à 45^
• Lisez et conserveze ce manuel d'instructions ③

SPECIFICATIONS TECHNIQUES ①

ELEMENTS DE L'OUTIL ②

A Interrupteur pour mise en marche/arrêt (4580/4581)
A Interrupteur de marche/arrêt et réglage de vitesse (4585)
B Bouton de blocage de l'interrupteur
C Interrupteur de soufflerie de poussieres
D Levier pour bloquer/relâcher la semelle
E Molette de réglage de la vitesse de sciage
F Levier de selection de mode de coupe
G Rangement de lame de scie
H Eclairage
J Fentes de ventilation

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les averissements de sécurité et toutes les instructions. Ne pas suive les averissements et instructions peut entrainer un chic électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les averissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d"outil électroportatif" dans les averissements se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l'endetroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) N'utilise pas l'outil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electrolyportatifs générent des étin celles risquant d'enflammier les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'outil.

GB

CE DELARATION DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformite avec les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

BRUT/VIBRATION Mesure selon EN 60745 le niveau de la pression sonne de cet outil est 88 dB(A) et le niveau de la puissance sonne 99 dB(A) (déviation standard: 3 dB), et la vibration m / s^2 (methode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

D
