4003 - Scie sauteuse SKIL - Notice d'utilisation et mode d'emploi gratuit

Marque	SKIL
Modèle	4003
Type de produit	Scie sauteuse électrique
Alimentation	Secteur, 230 V ~ 50 Hz
Puissance nominale	550 W
Course de la lame	20 mm
Vitesse à vide	500 - 3000 coups/min (variable)
Capacité de coupe max. dans le bois	65 mm
Capacité de coupe max. dans le métal	6 mm
Angle d'onglet max.	45° (inclinaison de la semelle)
Poids	1,8 kg
Dimensions (L x l x h)	240 x 80 x 200 mm
Niveau de pression acoustique (LpA)	85 dB(A)
Niveau de puissance acoustique (LwA)	96 dB(A)
Vibration (valeur triple axe)	8,5 m/s²
Fonctions principales	Découpe droite et courbe, coupe en biais, variateur de vitesse, blocage de l'interrupteur pour sécurité
Entretien et nettoyage	Nettoyer les fentes de ventilation avec un pinceau, huiler les parties mobiles si nécessaire, ranger dans un endroit sec
Sécurité	Interrupteur avec blocage, débrancher avant tout changement de lame, porter des protections auditives et visuelles
Pièces détachées et réparabilité	Lames de scie sauteuse universelles disponibles, semelle de rechange, charbons moteur accessibles. Utiliser des pièces SKIL d'origine
Informations générales	Conforme aux normes EN 60745, EN 55014, directives CE. Fabriqué en Chine.

FOIRE AUX QUESTIONS - 4003 SKIL

Comment changer la lame sur la scie sauteuse SKIL 4003 ?

Débranchez l'outil. Tournez le porte-lame vers la position ouverte (sans outil). Insérez la lame à fond et relâchez le levier. Vérifiez que la lame est bien maintenue.

Comment régler la vitesse de coupe ?

Utilisez la molette de réglage de vitesse située sur le dessus de l'appareil. Tournez-la pour augmenter ou diminuer la vitesse en fonction du matériau (bois, métal, plastique).

Quel type de lame utiliser pour couper du métal ?

Utilisez une lame à denture fine (24 dents par pouce ou plus) spécialement conçue pour le métal. Réglez la vitesse sur une valeur faible à moyenne.

Comment effectuer une coupe en biais (onglet) ?

Desserez la vis de la semelle, inclinez la semelle à l'angle souhaité (jusqu'à 45°), puis resserrez la vis. Utilisez un guide parallèle si nécessaire.

La scie sauteuse vibre beaucoup, que faire ?

Vérifiez que la lame est correctement fixée et non émoussée. Assurez-vous que la pièce est bien maintenue. Si les vibrations persistent, réduisez la vitesse.

Quelle est la profondeur de coupe maximale dans le bois ?

La capacité de coupe maximale dans le bois est de 65 mm. Pour des épaisseurs supérieures, utilisez une lame adaptée et réduisez la vitesse.

Comment nettoyer et entretenir la scie sauteuse ?

Nettoyez régulièrement les fentes de ventilation avec une brosse douce. Essuyez l'extérieur avec un chiffon humide. Huilez légèrement les parties mobiles. Rangez dans un endroit sec.

Puis-utiliser des lames d'autres marques ?

Oui, la scie sauteuse SKIL 4003 accepte les lames universelles à queue en T (standard). Choisissez des lames de qualité adaptées au matériau.

Le bouton de blocage de l'interrupteur ne fonctionne pas, que faire ?

Vérifiez que le bouton n'est pas bloqué par des saletés. Si le problème persiste, contactez un service après-vente agréé pour une réparation.

La scie s'arrête en cours d'utilisation, pourquoi ?

Cela peut être dû à une surchauffe du moteur (protection thermique). Laissez refroidir quelques minutes avant de redémarrer. Vérifiez aussi que la lame n'est pas coincée.

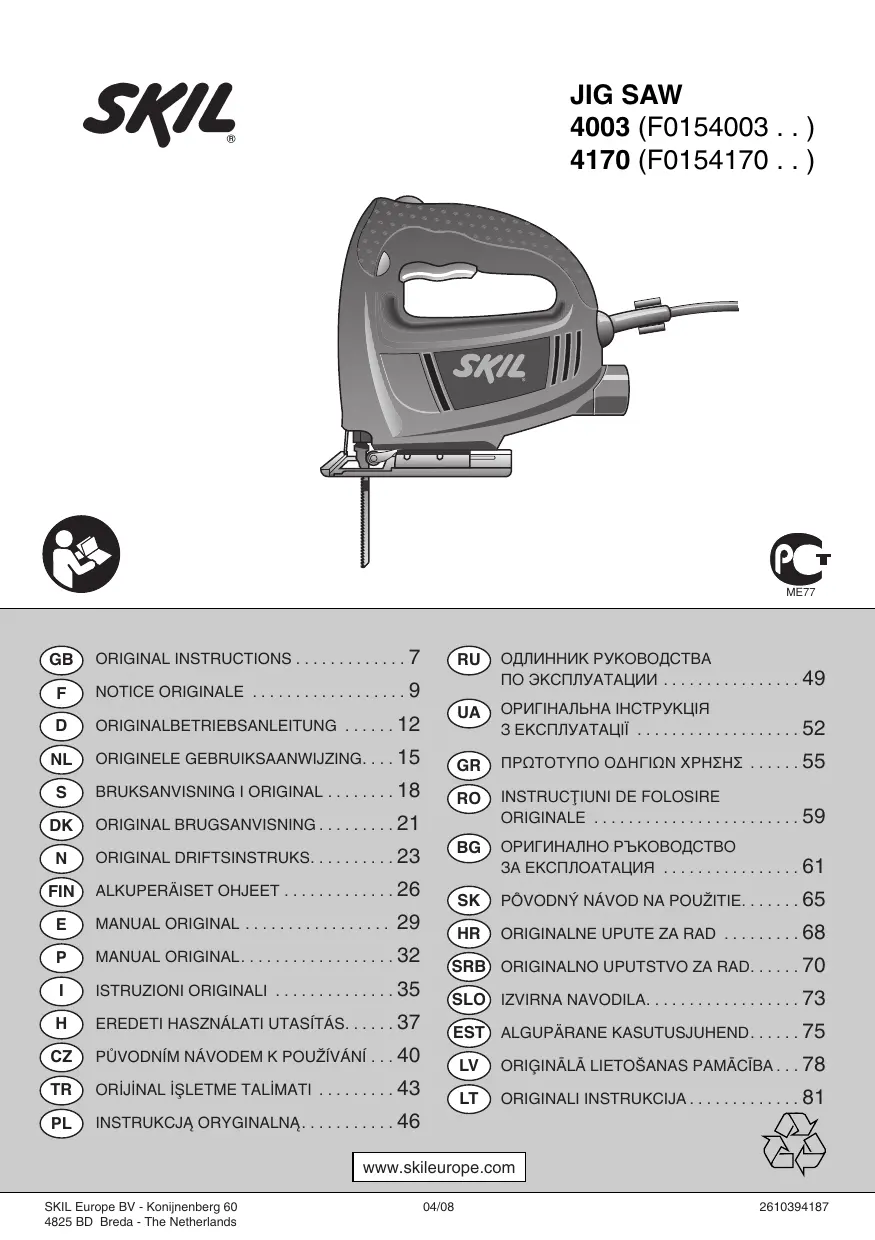

MODE D'EMPLOI 4003 SKIL

• Cet outil est conçu pour effectuer des découpes et coupes dans le bois, les matières plastiques, le métal, les plaques en céramique et le caoutchouc, et est approprié pour des coupes droites et curvilignes avec des angles d’onglet jusqu’à
• Lisez et conservez ce manuel d'instructions ③

Elements de l'outil ②

A Interrupteur pour mise en marche/arrêt B Bouton de blocage de l'interrupteur C Molette de réglage de la vitesse de sciage (4170) D Fentes de ventilation

Instructions generales de securite

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'outil électroportatif dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement).

1) SÉCURITÉ DE LA ZONE DE TRAVAIL

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'outil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables.

Les outils electroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs.

CE DELARATION DE CONFORMITE Nous déclarons sous notre propre responsabilité que ce produit est en conformite avec les normes ou documents normalisés suivants: EN 60745, EN 55014, conforme aux réglements 2006/95/CE, 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (a partir du 29.12.2009).

BRUIT/VIBRATION Mesurer selon EN 60 745 le niveau de la pression sonne de cet outil est 85 (4003)/87 (4170) dB(A) et le niveau de la puissance sonne 96 (4003)/98 (4170) dB(A) (déviation standard: 3 dB), et la vibration m / s^2 (methode main-bras).

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
