Type de produit	Support mural pour écran plat
Marque	SilverCrest
Modèle	SWH 55 A1
Standard VESA	400 x 400 mm (compatible avec vis M4, M5, M6, M8)
Capacité de charge maximale	30 kg
Diagonale d'écran compatible	81 à 140 cm (32 à 55 pouces)
Distance au mur	66 à 340 mm
Angle d'inclinaison	-5° à 15°
Poids du produit	Environ 4 kg
Matériau du support	Acier (non spécifié, estimation)
Type de mur compatible	Béton massif ou poutres en bois
Usage	Intérieur uniquement
Nombre de personnes requises pour l’installation	Minimum 2
Outils nécessaires (non inclus)	Crayon, tournevis, perceuse électrique, mètre-ruban
Contenu de l’emballage	Support mural, plaque TV, clé hexagonale 5 mm, niveau à bulle magnétique, vis de sûreté M5x30 (2x), rails de montage (2x), jeu de vis TV (M4, M5, M6, M8 x25mm – 4x chaque, rondelles-entretoises 4x, rondelles carrées 4x), jeu de vis mural (vis 4x, chevilles 4x, rondelles 4x)
Entretien	Nettoyage avec chiffon humide ; vérifier le serrage des vis tous les 2 mois ; vérifier la stabilité tous les 3 mois
Distance de sécurité autour de la charge	Au moins 62 cm
Recyclage	Emballage recyclable ; produit usagé à déposer en déchèterie

FOIRE AUX QUESTIONS - SWH 55 A1 SILVERCREST

Quel est le poids maximum que peut supporter ce support mural ?

La capacité de charge maximale est de 30 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Quelles tailles d'écran sont compatibles ?

Ce support convient aux écrans plats d'une diagonale de 81 à 140 cm (soit 32 à 55 pouces).

Quel est le standard VESA de ce support ?

Le support est conçu pour le standard VESA 400 x 400 mm. Il est également compatible avec des fixations plus petites grâce aux vis et rondelles fournies (M4, M5, M6, M8).

Quels outils sont nécessaires pour l’installation ?

Vous aurez besoin d'un crayon, d'un tournevis, d'une perceuse électrique et d'un mètre-ruban. Ces outils ne sont pas inclus.

Puis-je installer ce support sur une cloison en plâtre ?

Le manuel indique que le support doit être monté sur du béton massif ou des poutres en bois. Une cloison en plâtre standard n'est pas adaptée sans renfort spécifique.

Comment régler l’inclinaison du téléviseur ?

Après avoir fixé le téléviseur, vous pouvez ajuster l'angle d'inclinaison entre -5° et 15° en serrant ou desserrant les écrous des vis M6 situés sur la tête de la plaque murale.

Que faire si les vis fournies pour le téléviseur sont trop longues ?

Utilisez les rondelles-entretoises fournies (réf. 11) entre les rails de montage et le téléviseur pour compenser la longueur. Si nécessaire, achetez des vis adaptées en magasin spécialisé.

Faut-il un entretien régulier ?

Oui, vérifiez le serrage de toutes les vis tous les 2 mois et la stabilité de l'ensemble tous les 3 mois. Nettoyez avec un chiffon humide sans produit abrasif.

Que faire en cas de dommage sur le support ?

Retirez immédiatement le téléviseur et cessez d'utiliser le support. Ne tentez pas de réparer vous-même ; contactez un professionnel ou remplacez le produit.

Puis-je réutiliser ce support pour un autre téléviseur ?

Oui, à condition que le nouveau téléviseur respecte les critères de compatibilité : poids ≤30 kg, diagonale entre 32 et 55 pouces et fixation VESA adaptée (jusqu'à 400x400 mm). Vérifiez également la distance au mur et l'inclinaison souhaitée.

MODE D'EMPLOI SWH 55 A1 SILVERCREST

Instructions de montage et consignes de sécurité

NL BE

TV-WANDBEVESTIGING

FR/BE Instructions de montage et consignes de sécurité Page 17

Utilisation conforme Page 18

Avertissements et symboles utilisés Page 18

Consignes de sécurité....Page 18

Description des pièces Page 20

Outils nécessaires pour le montage (non inclus).... Page 20

Caractéristiques techniques Page 20

Avant toute utilisation Page 21

Montage Page 21

Nettoyage Page 23

Recyclage Page 23

SUPPORT MURAL TV

Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conservez ces instructions. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

● Utilisation conforme

Ce support mural est conçu exclusivement pour le montage d'un écran plat avec une diagonale d'écran de 32" à 55" sur des parois en bois et murs en béton massif. Ce produit ne peut être utilisé que dans un cadre privé et non à des fins industrielles ou commerciales. Tout autre utilisation est considérée comme non conforme. Toute réclamation résultant d'une mauvaise utilisation ou due à une modification non autorisée du produit sera considérée comme non justifiée. Une utilisation telle du produit se fait à vos risques et périls.

● Avertissements et symboles utilisés

Les présentes instructions d'utilisation contiennent les avertissements suivants :

DANGER!

Ce symbole associé à un terme d'avertissement indique la présence d'un danger associé à un niveau de risque élevé qui, s'il n'est pas évité, peut entraîner des blessures graves voire la mort.

AVERTISSEMENT!

Ce symbole associé à un terme d'avertissement indique la présence d'un danger associé à un niveau de risque moyen qui, s'il n'est pas évité, peut entraîner des blessures graves voire la mort.

ATTENTION!

Ce symbole associé à un terme d'avertissement indique la présence d'un danger associé à un faible niveau de risque qui, s'il n'est pas évité, peut entraîner des blessures mineures ou modérées.

! REMARQUE :

Ce symbole associé à un terme d'avertissement fournit des informations complémentaires utiles.

Consignes de sécurité

Avant d'installer ou d'utiliser le produit, veuillez-vous familiariser avec toutes les consignes de sécurité et d'utilisation ! En cas de cession de ce produit à un tiers, remettez-lui également tous les documents connexes !

⚠️ DANGER ! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES NOURRISSONS ET LES ENFANTS ! ⚠️ DANGER ! RISQUE D'ÉTOUFFEMENT !

Ne laissez jamais des enfants seuls avec les matériaux d'emballage. Les matériaux d'emballage présentent des risques d'étouffement pour les enfants. Les enfants sous-estiment souvent ces dangers. Les matériaux d'emballage ne sont pas des jouets.

Ce produit contient des petites pièces qui peuvent représenter un risque d'asphyxie si elles sont avalées. Maintenez ces pièces hors de la portée des enfants en bas âge.

Avant l'installation/la préparation

- N'installez pas le produit dans des endroits sous lesquels des personnes pourraient se tenir. - Si vous avez des doutes sur la compréhension de certaines parties de cette installation, veuillez contacter un technicien professionnel pour bénéficier d'une assistance.

⚠️ DANGER ! Assurez-vous qu'aucun câble électrique, aucune conduite d'eau ou de gaz et aucune canalisation ne passe dans le mur à l'endroit du montage.

ATTENTION ! Vérifiez si le mur que vous avez choisi convient et s'il supportera bien le poids total de l'appareillage. Le mur doit être capable de supporter le poids total du support mural et du poste de télévision. Dans le cas contraire, la structure doit être renforcée.

N'excédez jamais la capacité de charge maximale du produit qui est de 30 kg. Dans le cas contraire, le produit pourrait tomber ou provoquer des blessures corporelles.

- Ce produit est exclusivement destiné à un usage intérieur. L'utilisation de ce produit à l'extérieur pourrait endommager le produit ou provoquer des blessures corporelles.

Installation

■ Veillez à porter un équipement de sécurité et à utiliser des outils adaptés. Un minimum de 2 personnes est nécessaire pour cette installation.

N'employez jamais la force ou une brutalité excessive lors de l'assemblage. Cela pourrait endommager votre poste de télévision ou le produit.

Après avoir monté le produit, vérifiez sa stabilité et sa fiabilité opérationnelle ainsi que celles de la charge montée.

Utilisation

• Maintenez une distance de sécurité d'au moins 62 cm autour de la charge montée.
  En cas de dommages, retirez la charge montée et cessez d'utiliser le produit.

Entretien

■ Vérifiez les pièces des articulations tous les 2 mois afin de vous assurer qu'aucune vis n'est desserrée.
■ Vérifiez la stabilité et la fiabilité opérationnelle du produit ainsi que celles de la charge montée à intervalles réguliers (au moins tous les 3 mois).

! REMARQUES :

Considérant la large gamme de postes de télévision et de supports muraux disponibles sur le marché, le kit de montage fourni est susceptible de ne pas couvrir toutes les possibilités d'installation.
Dans de rares cas, il est possible que les vis pour la fixation du poste de télévision soient trop longues. Si c'est le cas, employez les rondelles fournies comme entretoise.
Si le matériel de montage nécessaire pour votre poste de télévision n'est pas compris dans le kit de montage fourni, veuillez acheter les articles dont vous avez besoin dans un magasin spécialisé.
Si votre mur est constitué de différents types de matériaux et possède une structure autres que ceux prévus pour l'installation, achetez les matériaux appropriés dans un magasin spécialisé.

● Description des pièces

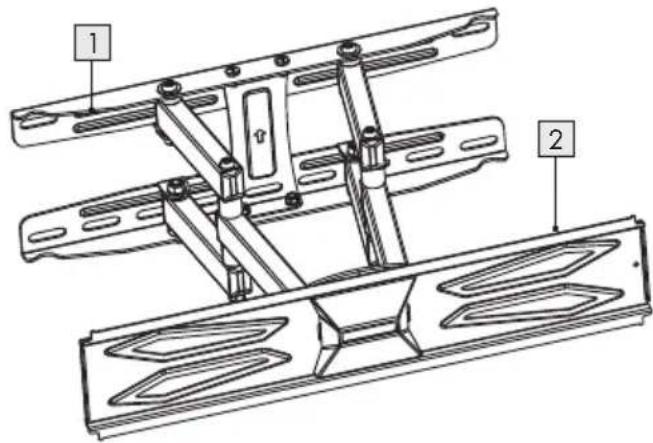

1 Support mural
2 Plaque pour téléviseur
3 Clé hexagonale 5 x 5 mm
4 Niveau à bulle magnétique amovible
5 Vis de sûreté M5 x 30 mm (2x)
6 Rails de montage (2x)

Jeu de vis pour la fixation du téléviseur

7		Vis M4 x 25 mm	(4x)
8		Vis M5 x 25 mm	(4x)
9		Vis M6 x 25 mm	(4x)
10		Vis M8 x 25 mm	(4x)
11		Rondelle - entretoise	(4x)
12		Rondelle carrée	(4x)

Jeu de vis pour montage mural

13	Vis	(4x)
14	Cheville	(4x)
15	Rondelle	(4x)

● Outils nécessaires pour le montage (non inclus)

Crayon
Tournevis
Perceuse électrique
Mètre-ruban

Caractéristiques techniques

Standard VESA : 400 x 400 mm

Capacité max. de chargement : 30 kg

Diagonale d'écran plat : de 81 à 140 cm

(de 32 à 55")

Distance entre le mur et le

dos du poste de télévision :

de 66 à 340 mm

Angle d'inclinaison : de -5° à 15°

Poids du produit (env.) : 4 kg

Les spécifications et la conception sont susceptibles d'être modifiées sans préavis.

● Avant toute utilisation

! REMARQUES :

Toutes les pièces doivent être déballées et les matériaux d'emballage doivent être entièrement retirés.

■ Avant utilisation, assurez-vous que le contenu du paquet est complet et intact !

● Montage

•re étape du montage

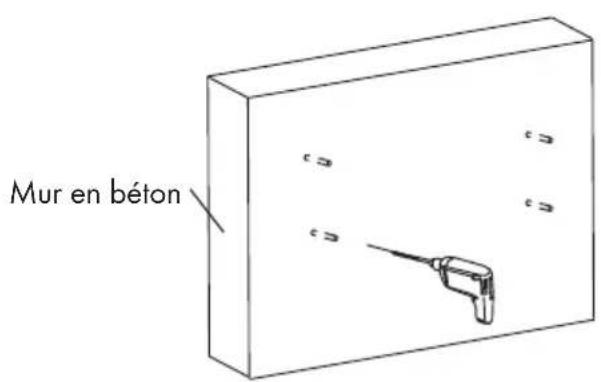

1 ^re OPTION : Montage sur béton massif

Choisissez une hauteur appropriée pour le montage. La hauteur idéale pour un poste de télévision est au niveau des yeux d'une personne assise.

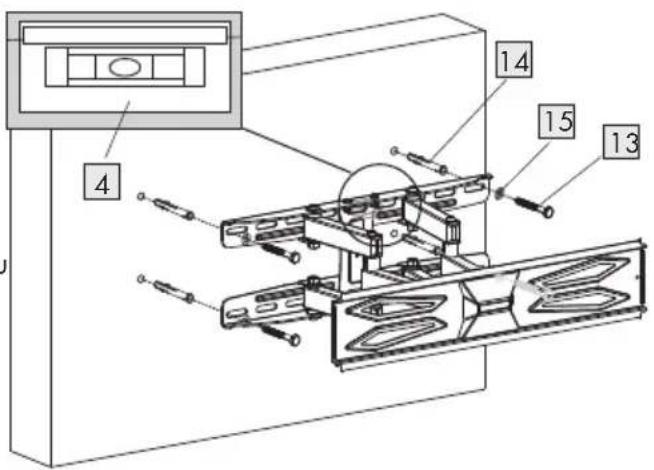

Tenez le support mur à l'emplacement désiré sur le mur et alignez-le avec le niveau à bulle 4. Marquez les 4 trous à l'aide d'un crayon.

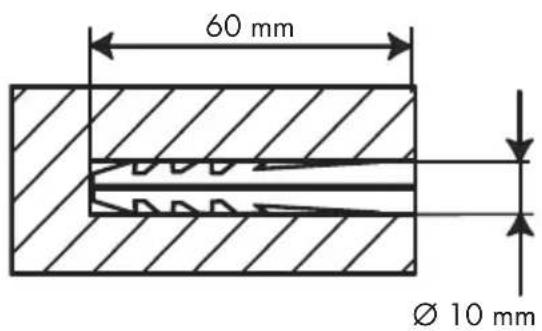

Percez des trous d'un diamètre de 10 mm et d'une profondeur de 60 mm sur les emplacements marqués.

Insérez les cheviles dans les trous. Vissez le support mural sur le mur à l'aide des vis 13 fournies et des rondelles 15.

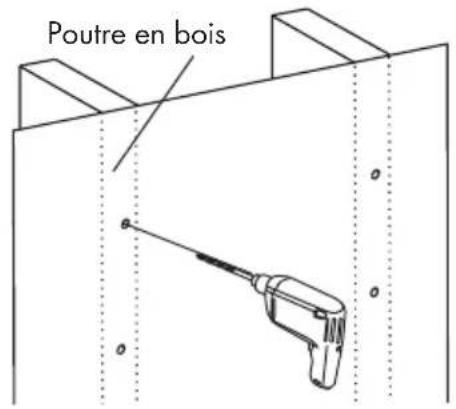

2 ^e OPTION : Montage sur des poutres en bois

■ Vérifiez où se trouvent les poutres dans votre mur.

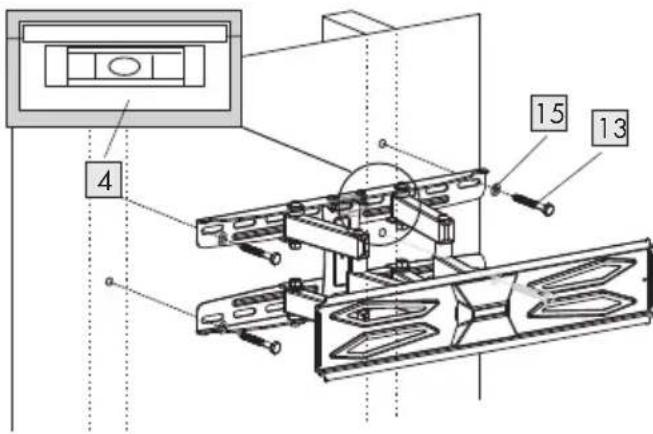

Tenez le support mûral l'emplacement désiré sur le mur et alignez-le avec le niveau à bulle 4. Marquez les 4 trous sur les poutres à l'aide d'un crayon.

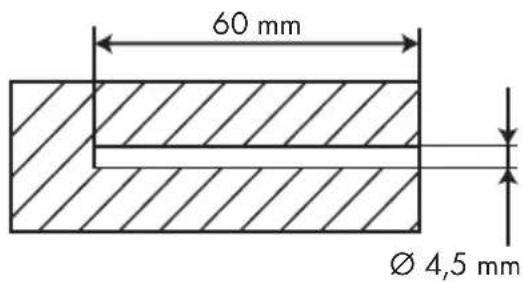

Percez des trous d'un diamètre de 4,5 mm et d'une profondeur de 60 mm sur les emplacements marqués.

■ Vissez le support mural sur le mur à l'aide des vis 13 fournies et des rondelles 15.

étape du montage

■ Vérifiez si les vis fourmes 8, 9 ou 10) passent dans les trous prévus à cet effet au dos de votre poste de télévision. Si ce n'est pas le cas, utilisez d'autres vis et rondelles appropriées.

Les rondelles coiré possèdent 3 trous prévus pour différentes tailles de vis.

Rondelle carrée 12

Grand trou Vis M8

Trou moyen Vis M5 ou M6

Petit trou Vis M4

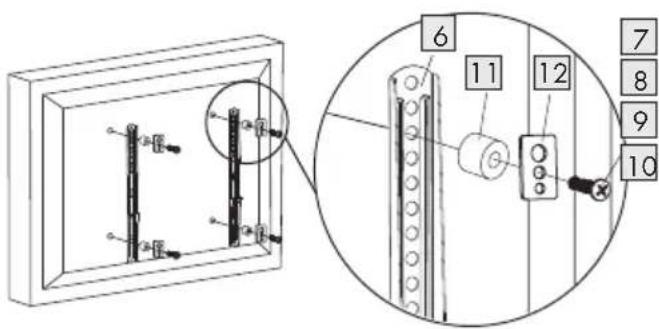

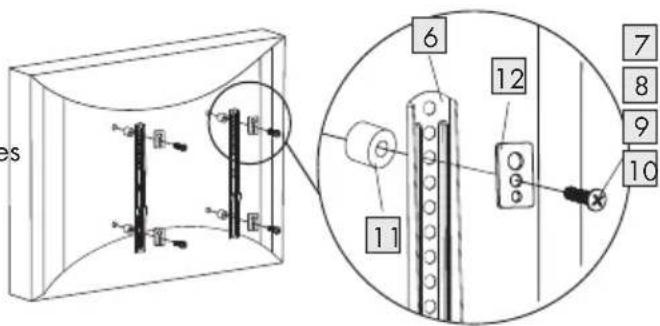

1 ^e OPTION : Fixation des rails de montage pour votre poste de télévision

- Fixez les rails de montageau dos de votre poste de télévision.

■ Vissez bien les rails de montage l'aide des vis appropriées 7, 8, 9 ou 10 (selon la taille des trous) et des rondelles carrées 12.

! REMARQUE :

Si les yis8, 9 ou 10 sont trop longues pour les trous de montage, utilisez les rondelles comme entretoises 11 entre les rails de montage 6 et les rondelles carrées 12.

2° OPTION : Pour les postes de télévision avec un panneau arrière incurvé

Si les yis8, 9 ou 10 sont trop longues pour les trous de montage, utilisez les rondelles comme entretoises 11 entre les rails de montage 6 et le poste de télévision.

ésape du montage

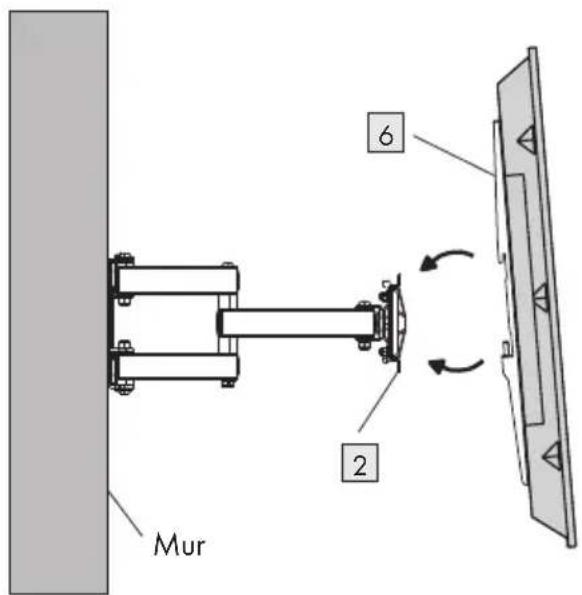

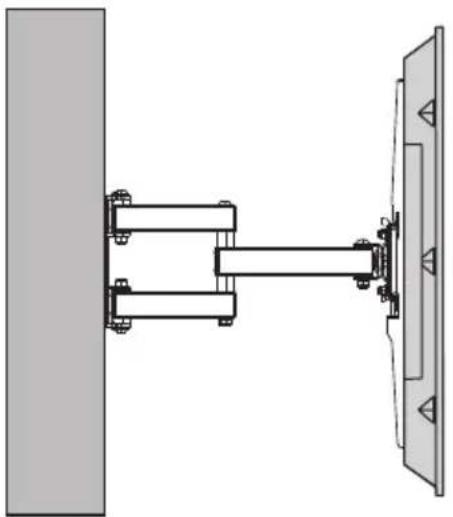

Fixation du poste de télévision sur la plaque pour téléviseur

- Fixez les rails de montag (fixés sur le poste de télévision) sur la plaque pour téléviseur 2.

■ Serrez les vis de sûretén bas pour sécuriser le poste de télévision sur la plaque pour téléviseur 2.

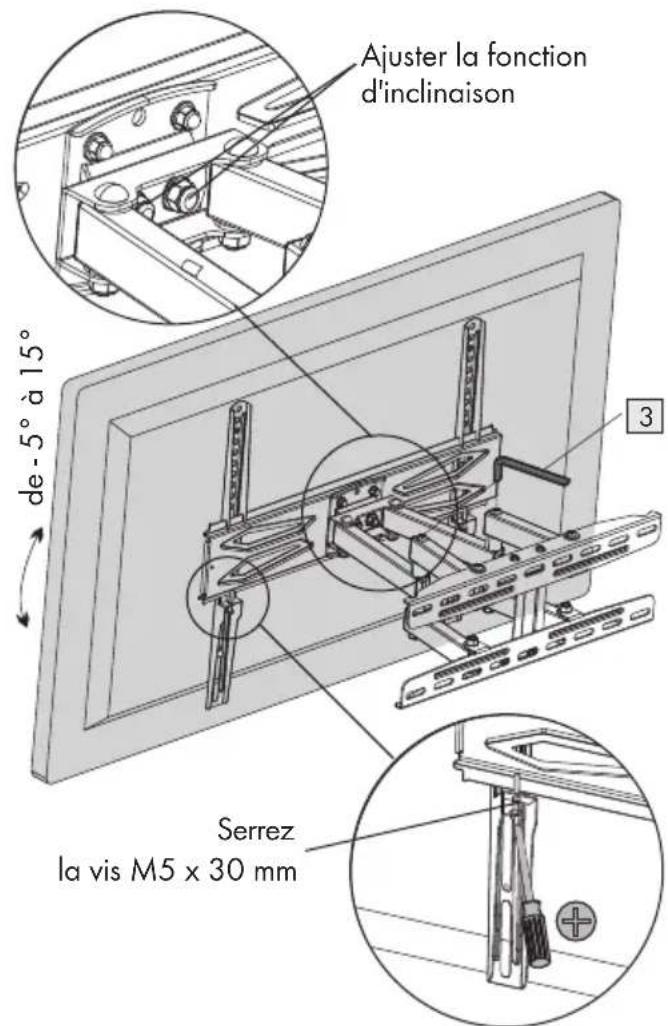

Réglage de la position d'inclinaison optimale

L'angle d'inclinaison verticale peut être réglé entre -5° et 15° (selon le poste de télévision).

■ Alignez le poste de télévision comme souhaité. Puis, serrez ou desserrez les écrous des vis M6 sur la tête de la plaque du mur afin d'ajuster la fonction d'inclinaison.

Nettoyage

N'utilisez aucun produit nettoyant agressif ou abrasif, car ceux-ci sont susceptibles d'endommager la surface du support mural.

Nettoyez le produit à l'aide d'un chiffon humide et d'un produit de nettoyage domestique standard.

Recyclage

L'emballage se compose de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.
