Producttype	Muursteun voor flatscreen
Merk	SilverCrest
Model	SWH 55 A1
VESA-standaard	400 x 400 mm (geschikt voor M4, M5, M6, M8 schroeven)
Maximale draagkracht	30 kg
Compatibel schermdiagonaal	81 tot 140 cm (32 tot 55 inch)
Afstand tot de muur	66 tot 340 mm
Kantelhoek	-5° tot 15°
Productgewicht	Ongeveer 4 kg
Materiaal van de beugel	Staal (niet gespecificeerd, schatting)
Compatibel muurtype	Massief beton of houten balken
Gebruik	Alleen binnen
Aantal benodigde personen voor installatie	Minimaal 2
Benodigd gereedschap (niet inbegrepen)	Potlood, schroevendraaier, boormachine, meetlint
Inhoud van de verpakking	Muursteun, tv-plaat, inbussleutel 5 mm, magnetische waterpas, veiligheidsschroeven M5x30 (2x), montagerails (2x), set tv-schroeven (M4, M5, M6, M8 x25mm – 4x elk, afstandringen 4x, vierkante ringen 4x), set muurschroeven (schroeven 4x, pluggen 4x, ringen 4x)
Onderhoud	Reinigen met een vochtige doek; schroefaandraaimoment elke 2 maanden controleren; stabiliteit elke 3 maanden controleren
Veiligheidsafstand rondom de last	Minimaal 62 cm
Recycling	Verpakking recyclebaar; gebruikt product inleveren bij milieustraat

Veelgestelde vragen - SWH 55 A1 SILVERCREST

Wat is het maximale gewicht dat deze muursteun kan dragen?

De maximale draagkracht is 30 kg. Overschrijd deze grens nooit om valgevaar te voorkomen.

Welke schermformaten zijn compatibel?

Deze steun is geschikt voor flatscreens met een diagonaal van 81 tot 140 cm (32 tot 55 inch).

Wat is de VESA-standaard van deze steun?

De steun is ontworpen voor VESA-standaard 400 x 400 mm. Hij is ook compatibel met kleinere bevestigingen dankzij de meegeleverde schroeven en ringen (M4, M5, M6, M8).

Welk gereedschap is nodig voor de installatie?

U heeft een potlood, een schroevendraaier, een boormachine en een meetlint nodig. Dit gereedschap is niet inbegrepen.

Kan ik deze steun op een gipsmuur installeren?

De handleiding geeft aan dat de steun op massief beton of houten balken moet worden gemonteerd. Een standaard gipsmuur is zonder speciale versteviging niet geschikt.

Hoe stel ik de kanteling van de televisie in?

Nadat u de televisie heeft bevestigd, kunt u de kantelhoek aanpassen tussen -5° en 15° door de moeren van de M6-schroeven op de kop van de muurplaat aan te draaien of los te draaien.

Wat te doen als de meegeleverde schroeven voor de televisie te lang zijn?

Gebruik de meegeleverde afstandringen (ref. 11) tussen de montagerails en de televisie om de lengte te compenseren. Koop indien nodig geschikte schroeven in een speciaalzaak.

Is regelmatig onderhoud nodig?

Ja, controleer het aandraaimoment van alle schroeven elke 2 maanden en de stabiliteit van het geheel elke 3 maanden. Reinig met een vochtige doek zonder schurende middelen.

Wat te doen bij schade aan de steun?

Verwijder onmiddellijk de televisie en stop met het gebruik van de steun. Probeer niet zelf te repareren; neem contact op met een professional of vervang het product.

Kan ik deze steun hergebruiken voor een andere televisie?

Ja, op voorwaarde dat de nieuwe televisie voldoet aan de compatibiliteitscriteria: gewicht ≤30 kg, diagonaal tussen 32 en 55 inch en geschikte VESA-bevestiging (tot 400x400 mm). Controleer ook de afstand tot de muur en de gewenste kanteling.

GEBRUIKSAANWIJZING SWH 55 A1 SILVERCREST

Montage- en veiligheidsinstructies

CZ

DRŽÁK TELEVIZE

NL/BE Montage- en veiligheidsinstructies Pagina 24

CZ

Doelmatig gebruik ...... Pagina 25

Gebruikte waarschuwingen en symbolen ...... Pagina 25

Veiligheidsinstructies ...... Pagina 25

Beschrijving van de onderdelen.... Página 26

Benodigd gereedschap voor montage (niet meegeleverd)....Página 27

Technische gegevens....Página 27

Voor ingebruikname.... Pagina 27

Montage ...... Pagina 27

Reiniging....Pagina 30

Verwijdering....Pagina 30

TV-WANDBEVESTIGING

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Maak u voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor aandachtig de volgende gebruiksaanwijzing en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar deze handleiding goed. Geef, wanneer u het product doorgeeft aan derden, ook alle documenten mee.

Doelmatig gebruik

Deze muurbeugel is alleen ontworpen voor het bevestigen van vlakke beeldschermen met een beelddiagonaal tussen 32" en 55" aan een muur met houten balken of een massieve betonnen muur. Dit product is alleen bestemd voor privaat gebruik en niet voor industriële of commerciële doeleinden. Elk ander gebruik wordt als verkeerd beschouwd. Elke schadeclaim door verkeerd gebruik of een ongeoorloofde aanpassing aan het product wordt als ongeldig beschouwd. Dergelijk gebruik is op eigen risico.

- Gebruikte waarschuwingen en symbolen

Deze gebruiksaanwijzing bevat de volgende waarschuwingen:

GEVAAR!

Dit symbool met het woord geeft een gevaar met een hoog risiconiveau aan dat, indien niet vermeden, tot ernstig letsel of de dood kan leiden.

⚠ WAARSCHUWING!

Dit symbool met het woord geeft een gevaar met een medium risiconiveau aan dat, indien niet vermeden, tot ernstig letsel of de dood kan leiden.

! OPGELET!

Dit symbool met het woord geeft een gevaar met een laag risiconiveau aan dat, indien niet vermeden, tot een klein of medium letsel kan leiden.

! OPMERKING:

Dit symbool met het woord biedt extra nuttige informatie.

Veiligheidsinstructies

Voordat u het product installeert of gebruikt, maak uzelf vertrouwd met alle veiligheidsvoorschriften en gebruiksinstructies! Als u dit product aan een derde geeft, doe dan tevens alle documenten erbij!

⚠️ GEVAAR! LEVENSGEVAAR EN RISICO OP ONGEVALLEN VOOR PEUTERS EN KINDEREN!

GEVAAR! VERSTIKKINGSGEVAAR!

Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal achter. Het verpakkingsmateriaal kan tot verstikking leiden. Kinderen onderschatten vaak de mogelijke gevaren. Het verpakkingsmateriaal is geen speelgoed.

Dit product bevat kleine onderdelen die een verstikkingsgevaar kunnen opleveren als ze worden ingeslikt. Houd deze onderdelen uit de buurt van kleine kinderen.

Voor installatie / Voorbereiding

• Installeer het product niet op een plaats waar personen onder kunnen staan.
  ■ Als u twijfelt over een juiste installatie van dit product, neem contact op met een vakbekwame installateur.

⚠ GEVAAR! Zorg dat er zich geen elektrische kabels, water- of gasleidingen of andere buizen bevinden in de muur waarop u de beugel wilt aanbrengen.

⚠ OPGELET! Controleer de geschiktheid van de muur, deze moet het totale gewicht kunnen dragen. De muur moet zowel het gewicht van de TV-beugel als het televisietoestel kunnen dragen. Als dit niet het geval is, versterk de constructie.

Overschrijd nooit de maximale last van 30 kg om schade aan het product of persoonlijk letsel te vermijden.

- Dit product is alleen bestemd voor gebruik binnenshuis. Het product buitenshuis gebruiken kan schade aan het product of persoonlijk letsel veroorzaken.

Installatie

- Gebruik de nodige beschermingsmiddelen en gepast gereedschap. Er zijn minstens 2 personen nodig om dit product te installeren.

Oefen tijdens de montage nooit geweld of overmatige druk uit. Uw televisietoestel of het product kunnen worden beschadigd.

- Na het monteren van het product, controleer de stabiliteit en de juiste werking van zowel het product als de vastgemaakte last.

Gebruik

■ Handhaaf een veilige vrije ruimte van minstens 62 cm rond de vastgemaakte last.

■ Als schade wordt waargenomen, verwijder de vastgemaakte last en gebruik het product niet langer.

Onderhoud

■ Controleer de verbindingen elke 2 maanden op losse schroeven.

- Controleer regelmatig de stabiliteit en de juiste werking van zowel het product als de vastgemaakte last (minstens elke 3 maanden).

! OPMERKINGEN:

Er zijn vele verschillende soorten televisietoestellen en muurbeugels op de markt te vinden, het is aldus mogelijk dat de meegeleverde montageset niet voor alle mogelijkheden geschikt is.

In uitzonderlijke gevallen is het mogelijk dat de schroeven voor het vastmaken van het televisietoestel te lang zijn. In dit geval, gebruik de meegeleverde uitbreidingsringen.

Als het bevestigingsmateriaal dat u voor uw televisietoestel nodig hebt niet met de montageset is meegeleverd, koop de nodige items bij uw speciaalzaak.

Als uw muur gemaakt is van een ander materiaal en constructie dan deze die voor installatie geschikt is, koop het gepaste materiaal bij uw speciaalzaak.

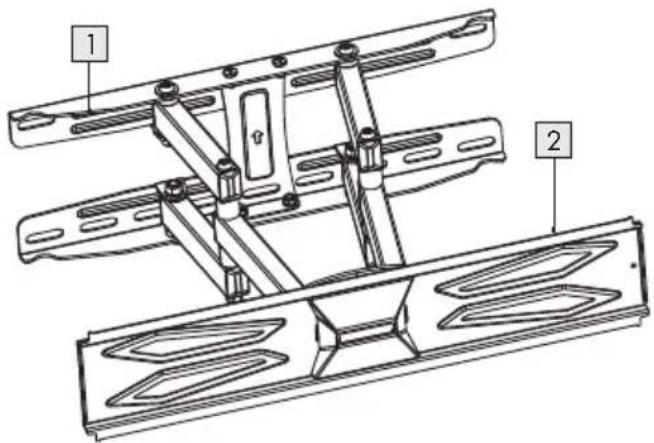

- Beschrijving van de onderdelen

5 Vastzetschroef M5 x 30 mm (2x)

6 Montagestangen (2x)

Schroevenset voor TV

7		Schroef M4 x 25 mm	(4x)
8		Schroef M5 x 25 mm	(4x)
9		Schroef M6 x 25 mm	(4x)
10		Schroef M8 x 25 mm	(4x)
11		Uitbreidingsring	(4x)
12		Vierkante sluitring	(4x)

Schroevenset voor muurbeugel

13		Schroef	(4x)
14		Plug	(4x)
15	[7HWS]	Sluitring	(4x)

Benodigd gereedschap voor montage (niet meegeleverd)

Potlood
Schroevendraaier
Elektrische boormachine
Meetlint

Max. last: 30 kg
Schermdiagonaal van vlak beeldscherm:	81 tot 140 cm(32 tot 55")
Ruimte tussen achterkant van TV en muur:	66 tot 340 mm
Kantelhoek: -5° tot 15°

De specificaties en het ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

● Voor ingebruikname

! OPMERKINGEN:

Haal alle onderdelen uit de verpakking en verwijder alle verpakkingsmateriaal.
■ Voor ingebruikname, controleer of alle onderdelen geleverd en onbeschadigd zijn.

Montage

Montagestap 1

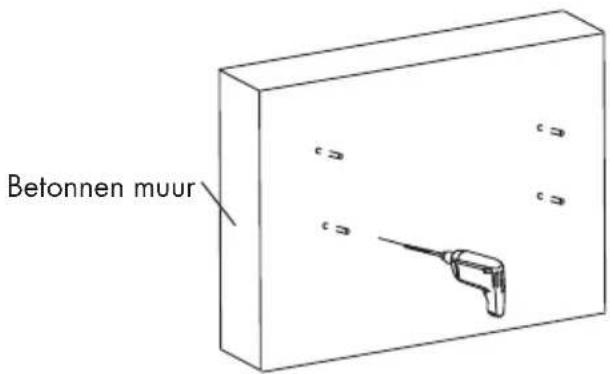

OPTIE 1: Op massief beton vastmaken

Selecteer een gepaste montagehoogte. De ideale hoogte voor een televisietoestel is evenwijdig met het oogniveau van een persoon die zit.

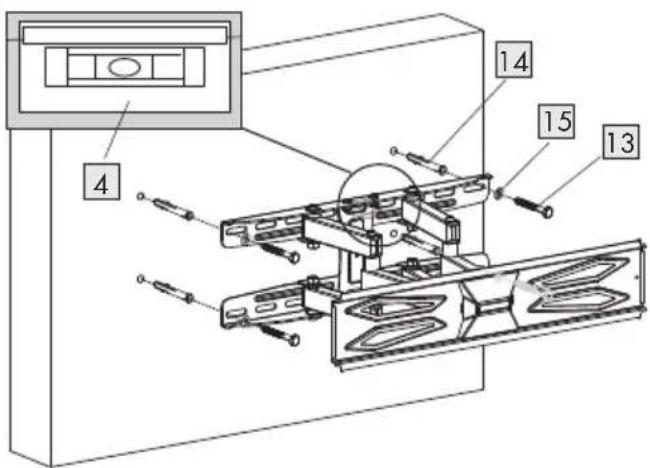

Houd de muurbeulgelp de gewenste positie op de muur en breng het op één lijn met de waterpas 4. Markeer de 4 gaten met behulp van een potlood.

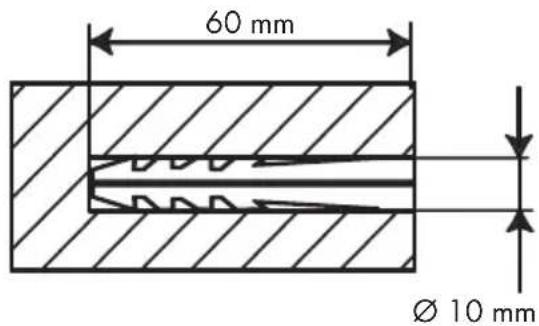

■ Boor gaten in de gemarkeerde positie met een diameter van 10 mm en een diepte van 60 mm.

- Stop de pludgeim de gaten. Schroef de muurbeugel vast aan de muur met de meegeleverde schroeven 13 en sluitringen 15.

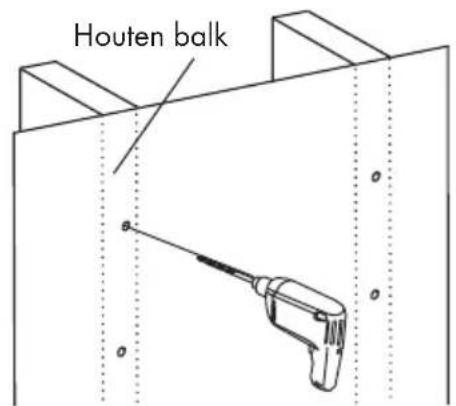

OPTIE 2: Op een houten balk vastmaken

■ Zoek waar de balken zich in uw muur bevinden.

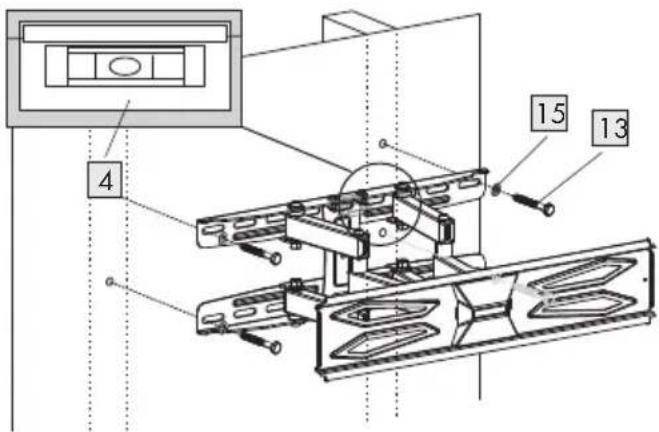

Houd de muurbeijgelp de gewenste positie op de muur en breng het op één lijn met de waterpas 4. Markeer de 4 gaten op de balk met behulp van een potlood.

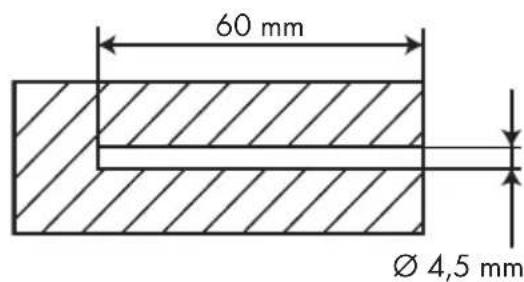

■ Boor gaten in de gemarkeerde positie met een diameter van 4,5 mm en een diepte van 60 mm.

■ Schroef de muurbeugel vast aan de muur met de meegeleverde schroeven 13 en sluitringen 15.

Montagestap 2

Controleer of de meegeleverde schroeven (7, 8, 9 of 10) in de voorziene gaten aan de achterkant van uw televisietoestel passen. Als dit niet het geval is, gebruik andere gepaste schroeven en sluitringen.

De vierkante sluitringen zijn voorzien van 3 gaten voor verschillende schroefafmetingen.

Vierkante sluitring 12

Groot gat M8 schroeven

Medium gat M5 of M6 schroeven

Klein gat M4 schroeven

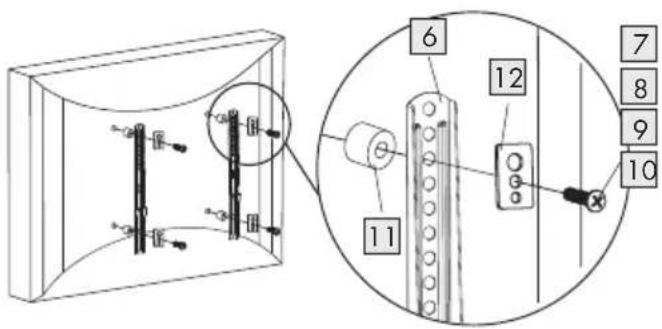

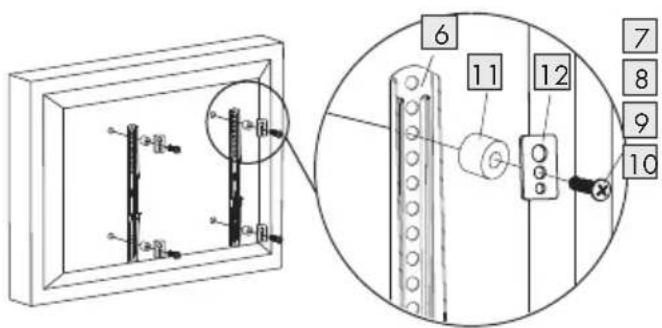

OPTIE 1: De montagegangen aan uw televisietoestel vastmaken

Maak de montagestangevast aan de achterkant van uw televisietoestel.

Schroef de montagestang erast met de gepaste schroeven 7, 8, 9 of 10 (afhankelijk van de afmeting van de gaten) en vierkante sluitringen 12.

! OPMERKING:

Als de schroeven 8, 9 of 10 te lang zijn voor de montagegaten, breng de uitbreidingsringen 11 aan tussen de montagestangen 6 en de vierkante sluitringen 12.

OPTIE 2: Voor televisietoestellen met een gebogen achterpaneel

Als de schroeven8, 9 of 10 te lang zijn voor de montagegaten, breng de uitbreidingsringen 11 aan tussen de montagestangen 6 en de vierkante sluitringen.

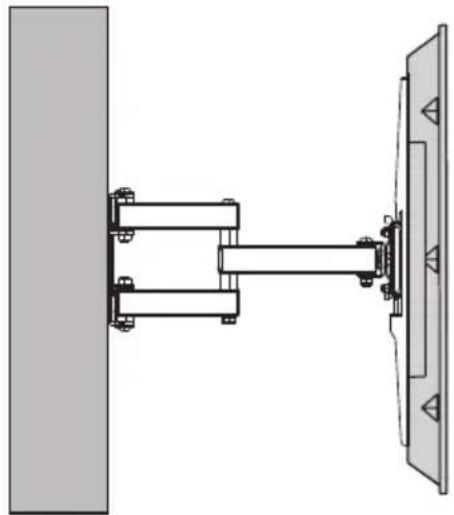

Montagestap 3

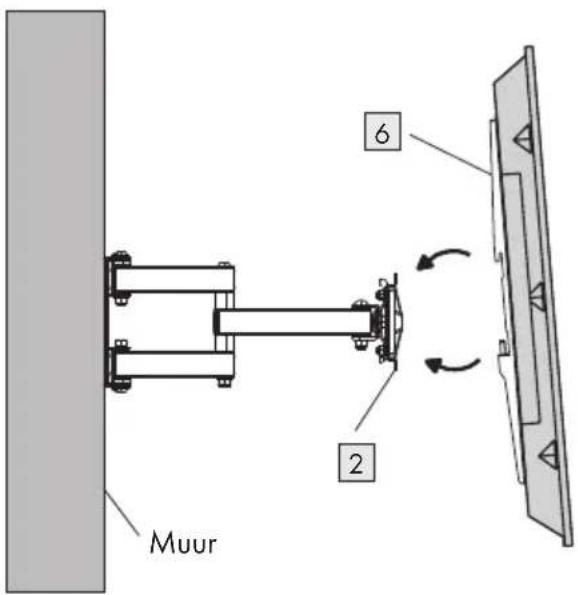

Het televisietoestel aan de TV-plaat hangen

Maak de montagestange (aan het televisietoestel vastgemaakt) vast aan de TV-plaat 2.

Draai de vastzetschrovenan de onderkant vast om het televisietoestel stevig op de TV-plaat 2 te bevestigen.

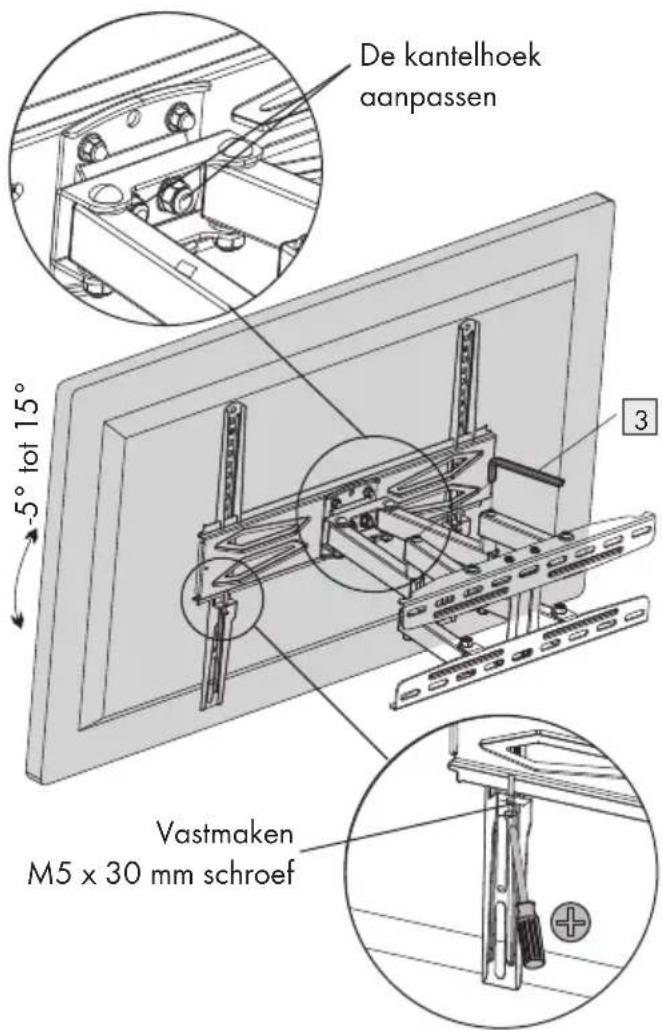

De optimale kantelpositie instellen

De verticale kantelhoek kan worden ingesteld tussen -5° en 15° (afhankelijk van het televisietoestel).

Stel het televisietoestel in naar wens. Maak de schroefmoeren M6 op de kop van de muurplaat vervolgens vast of los om de kantelhoek aan te passen.

Reiniging

■ Maak de muurbeugel niet schoon met agressieve of bijtende schoonmaakmiddelen om schade aan de buitenkant te vermijden. ■ Maak het product schoon met een bevochtigde doek en een mild schoonmaakmiddel.

- Verwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Informatie over de mogelijkheden, om het uitgediende artikel na gebruik af te voeren verstrekt uw gemeentelijke overheid.
