SWH 55 A1 - Wandhalterung SILVERCREST - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Flachbildschirme
Marke	SilverCrest
Modell	SWH 55 A1
VESA-Standard	400 x 400 mm (kompatibel mit Schrauben M4, M5, M6, M8)
Maximale Tragfähigkeit	30 kg
Kompatible Bildschirmdiagonale	81 bis 140 cm (32 bis 55 Zoll)
Wandabstand	66 bis 340 mm
Neigungswinkel	-5° bis 15°
Produktgewicht	Ca. 4 kg
Material der Halterung	Stahl (nicht spezifiziert, Schätzung)
Kompatibler Wandtyp	Massivbeton oder Holzbalken
Verwendung	Nur für den Innenbereich
Erforderliche Personenanzahl für die Installation	Mindestens 2
Erforderliche Werkzeuge (nicht im Lieferumfang)	Bleistift, Schraubendreher, elektrische Bohrmaschine, Maßband
Lieferumfang	Wandhalterung, TV-Platte, 5 mm Innensechskantschlüssel, magnetische Wasserwaage, Sicherheitsschrauben M5x30 (2x), Montageschienen (2x), TV-Schraubenset (M4, M5, M6, M8 x25mm – je 4x, Distanzscheiben 4x, Vierkantscheiben 4x), Wandschraubenset (Schrauben 4x, Dübel 4x, Unterlegscheiben 4x)
Pflege	Reinigung mit feuchtem Tuch; Schraubenanzug alle 2 Monate überprüfen; Stabilität alle 3 Monate überprüfen
Sicherheitsabstand um die Last	Mindestens 62 cm
Entsorgung	Verpackung recycelbar; Altgerät zur Wertstoffabgabe bringen

Häufig gestellte Fragen - SWH 55 A1 SILVERCREST

Wie hoch ist das maximale Gewicht, das diese Wandhalterung tragen kann?

Die maximale Tragfähigkeit beträgt 30 kg. Überschreiten Sie diese Grenze niemals, um Sturzgefahr zu vermeiden.

Welche Bildschirmgrößen sind kompatibel?

Diese Halterung ist geeignet für Flachbildschirme mit einer Bildschirmdiagonale von 81 bis 140 cm (32 bis 55 Zoll).

Welchen VESA-Standard hat diese Halterung?

Die Halterung ist für den VESA-Standard 400 x 400 mm ausgelegt. Dank der mitgelieferten Schrauben und Unterlegscheiben (M4, M5, M6, M8) ist sie auch mit kleineren Befestigungen kompatibel.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Bleistift, einen Schraubendreher, eine elektrische Bohrmaschine und ein Maßband. Diese Werkzeuge sind nicht im Lieferumfang enthalten.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Die Anleitung gibt an, dass die Halterung an Massivbeton oder Holzbalken montiert werden muss. Eine Standard-Gipskartonwand ist ohne spezielle Verstärkung nicht geeignet.

Wie stelle ich die Neigung des Fernsehers ein?

Nach der Befestigung des Fernsehers können Sie den Neigungswinkel zwischen -5° und 15° einstellen, indem Sie die Muttern der M6-Schrauben am Kopf der Wandplatte festziehen oder lösen.

Was tun, wenn die mitgelieferten Schrauben für den Fernseher zu lang sind?

Verwenden Sie die mitgelieferten Distanzscheiben (Ref. 11) zwischen den Montageschienen und dem Fernseher, um die Länge auszugleichen. Kaufen Sie bei Bedarf passende Schrauben im Fachhandel.

Ist eine regelmäßige Wartung erforderlich?

Ja, überprüfen Sie den Anzug aller Schrauben alle 2 Monate und die Stabilität der gesamten Konstruktion alle 3 Monate. Reinigen Sie mit einem feuchten Tuch ohne Scheuermittel.

Was tun bei Beschädigung der Halterung?

Entfernen Sie sofort den Fernseher und verwenden Sie die Halterung nicht weiter. Versuchen Sie nicht, selbst zu reparieren; wenden Sie sich an einen Fachmann oder ersetzen Sie das Produkt.

Kann ich diese Halterung für einen anderen Fernseher wiederverwenden?

Ja, sofern der neue Fernseher die Kompatibilitätskriterien erfüllt: Gewicht ≤30 kg, Bildschirmdiagonale zwischen 32 und 55 Zoll und geeignete VESA-Befestigung (bis zu 400x400 mm). Überprüfen Sie auch den Wandabstand und den gewünschten Neigungswinkel.

BEDIENUNGSANLEITUNG SWH 55 A1 SILVERCREST

Montage- und Sicherheitshinweise

GB IE

TV WALL BRACKET

DE/AT/CH Montage- und Sicherheitshinweise Seite 3

Bestimmungsgemäße Verwendung Seite 4

Verwendete Warnhinweise und Symbole. Seite 4

Sicherheitshinweise.... Seite 4

Teilebeschreibung Seite 6

Zur Montage erforderliche Werkzeuge (nicht im Lieferumfang enthalten).... Seite 6

Technische Daten ...... Seite 6

Vor der Verwendung Seite 7

Montage....Seite 7

Reinigung Seite 9

Entsorgung....Seite 9

TV-WANDHALTERUNG

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Diese Wandhalterung ist ausschließlich für die Wandmontage von Flachdisplays mit Bildschirmdiagonalen von 32" bis 55" auf Wänden mit Holzständern und Wänden aus Massivbeton ausgelegt. Dieses Produkt darf nur privat und nicht für industrielle oder gewerbliche Zwecke verwendet werden. Jede andere Verwendung gilt als unsachgemäß. Ansprüche aufgrund unsachgemäßer Verwendung oder aufgrund unbefugter Änderungen am Produkt werden vom Garantieumfang nicht erfasst. Eine derartige Verwendung erfolgt auf Ihre eigene Gefahr.

● Verwendete Warnhinweise und Symbole

Diese Gebrauchsanweisung enthält die folgenden Warnhinweise:

GEFAHR!

Dieses Symbol mit dem Signalwort zeigt eine Gefahr mit hohem Risiko an, die bei Nichtvermeidung zu schweren Verletzungen oder zum Tod führt.

⚠️ WARNING!

Dieses Symbol mit dem Signalwort zeigt eine Gefahr mit mittlerem Risiko an, die bei Nichtvermeidung zu schweren Verletzungen oder zum Tod führen kann.

VORSICHT!

Dieses Symbol mit dem Signalwort zeigt eine Gefahr mit niedrigem Risiko an, die bei Nichtvermeidung zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS:

Dieses Symbol mit dem Signalwort zeigt weitere nützliche Informationen an.

Sicherheitshinweise

Machen Sie sich vor der Montage oder Verwendung des Produktes mit allen Sicherheits-hinweisen und Gebrauchsanweisungen vertraut! Wenn Sie dieses Produkt an andere weitergeben, geben Sie auch alle Dokumente weiter!

⚠️ GEFAHR! LEBENSGEFAHR UND UNFALLGEFAHR FÜR SÄUGLINGE UND KINDER!

GEFAHR! ERSTICKUNGSGEFAHR!

Lassen Sie Kinder mit dem Verpackungsmaterial nicht unbeaufsichtigt. Das Verpackungs material stellt eine Erstickungsgefahr dar. Kinder unterschätzen die damit verbundenen Gefahren häufig. Das Verpackungsmaterial ist kein Spielzeug. Dieses Produkt enthält Kleinteile, die eine Erstickungsgefahr darstellen, wenn sie verschluckt werden. Halten Sie diese Teile von Kleinkindern fern.

Vor der Montage/Vorbereitung

■ Montieren Sie das Produkt nicht an Positionen, unter denen sich Menschen befinden können.
■ Wenn Sie sich über Teile dieser Montage im Unklaren sind, bitten Sie einen professionellen Montagetechniker um Hilfe.

⚠️ GEFAHR! Stellen Sie sicher, dass sich keine elektrischen Kabel, Wasser- und Gasrohre oder andere Leitungen an der Montageposition hinter der Wand befinden.

⚠ VORSICHT! Überprüfen Sie, ob die vorgesehene Wand geeignet ist, das Gewicht zu tragen, das montiert werden soll. Die Wand muss das Gesamtgewicht der TV-Wandhalterung, sowie des TV-Gerätes tragen, andernfalls muss die Struktur verstärkt werden. Perschreiten Sie niemals die maximale Nutzlast des Produktes von 30 kg, andernfalls kann es zum Versagen des Produktes oder zu Personenschäden kommen.

- Dieses Produkt ist ausschließlich für den Innenbereich geeignet. Die Verwendung dieses Produktes im Freien kann ein Versagen des Produktes oder Personenschäden zur Folge haben.

Montage

• Sie müssen eine Sicherheitsausrüstung und geeignete Werkzeuge verwenden. Für die Montage werden mindestens 2 Personen benötigt.
  ■ Verwenden Sie bei der Montage keine Gewalt oder übermäßigen Kraftaufwand. Dies kann Ihr TV-Gerät oder das Produkt beschädigen.
  Überprüfen Sie nach der Montage des Produktes seine Stabilität und Zuverlässigkeit, sowie jene der befestigten Last.

Verwendung

■ Halten Sie einen Sicherheitsabstand von mindestens 62 cm rund um die befestigte Last.
Im Fall von Schäden entfernen Sie die befestigte Last und beenden Sie die Verwendung des Produktes.

Wartung und Pflege

Überprüfen Sie die Verbindungsteile alle 2 Monate, um sicherzustellen, dass sich keine Schrauben gelöst haben.
Überprüfen Sie die Stabilität und Zuverlässigkeit des Produktes sowie jene der befestigten Last in regelmäßigen Abständen (mindestens alle 3 Monate).

HINWEISE:

• Beachten Sie, dass das Montageset aufgrund der großen Bandbreite am Markt erhältlicher TV-Geräte und Wandhalterungen eventuell nicht für jede mögliche Kombination geeignet ist.
  In seltenen Fällen ist es möglich, dass die Schrauben für die Befestigung des TV-Gerätes zu lang sind. Verwenden Sie in diesem Fall die mitgelieferten Unterlegscheiben zur Erweiterung.
• Wenn das für Ihr TV-Gerät benötigte Montagematerial im vorliegenden Montageset nicht enthalten ist, kaufen Sie die erforderlichen Teile im Fachhandel.
• Wenn Ihre Wand aus anderen als den für die Montage geeigneten Materialarten und Bauweisen besteht, kaufen Sie die geeigneten Teile im Fachhandel.

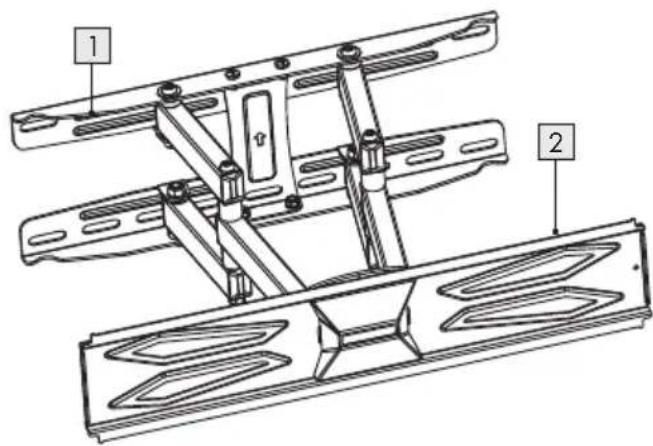

Teilebeschreibung

1 Wandhalterung
2 TV-Platte
3 Innensechskantschlüssel 5 x 5 mm
4 Magnetische, abnehmbare Wasserwaage
5 Sicherheitsschrauben M5 x 30 mm (2x)
6 Montageschienen (2x)

Schraubensatz für die Befestigung des TV-Gerätes

7		Schrauben M4 x 25 mm	(4x)
8		Schrauben M5 x 25 mm	(4x)
9		Schrauben M6 x 25 mm	(4x)
10		Schrauben M8 x 25 mm	(4x)
11		Unterlegscheiben zur Erweiterung	(4x)
12		Rechteckige Unterlegscheiben	(4x)

Schraubensatz für die Wandmontage

13	Schrauben	(4x)
14	Dübel	(4x)
15	Unterlegscheiben	(4x)

● Zur Montage erforderliche Werkzeuge (nicht im Lieferumfang enthalten)

Bleistift
Schraubendreher
Bohrmaschine
Maßband

● Technische Daten

VESA-Standard:	400 x 400 mm
Max. Belastbarkeit: 30 kg
Bildschirmdiagonale des Flachbildschirms:	81 bis 140 cm(32 bis 55")
Abstand zwischen Wand und Rückseite des TV-Gerätes:	66 bis 340 mm
Neigungswinkel: -5° bis 15°
Produktgewicht (ca.): 4 kg

Die Spezifikationen und das Design können ohne Benachrichtigung geändert werden.

● Vor der Verwendung

! HINWEISE:

Alle Teile müssen ausgepackt und das Verpackungsmaterial muss vollständig entfernt werden.
Überprüfen Sie vor Gebrauch, ob der Packungsinhalt vollständig und unbeschädigt ist!

● Montage

Montageschritt 1

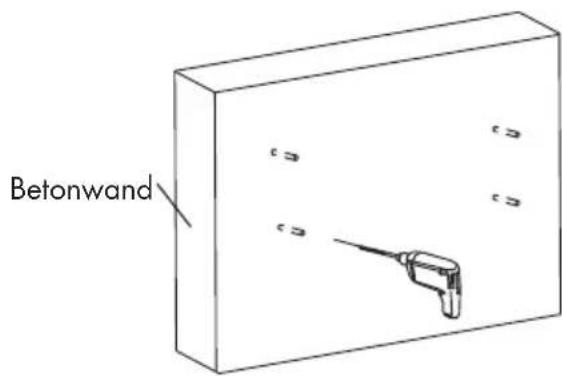

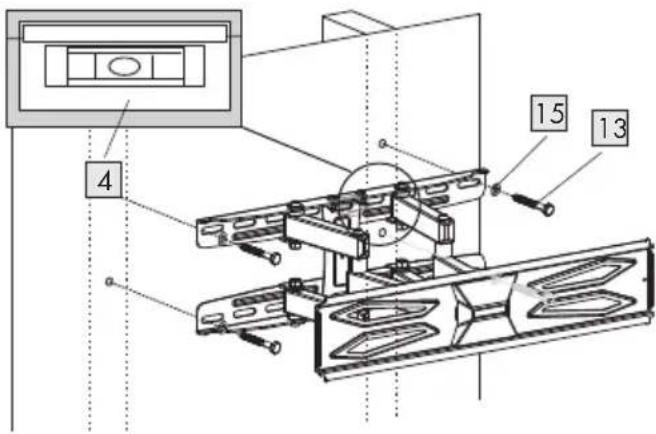

OPTION 1: Montage auf Massivbeton

Wählen Sie eine geeignete Höhe für die Montage. Die optimale Höhe eines TV-Gerätes ist parallel zur Augenhöhe einer sitzenden Person.

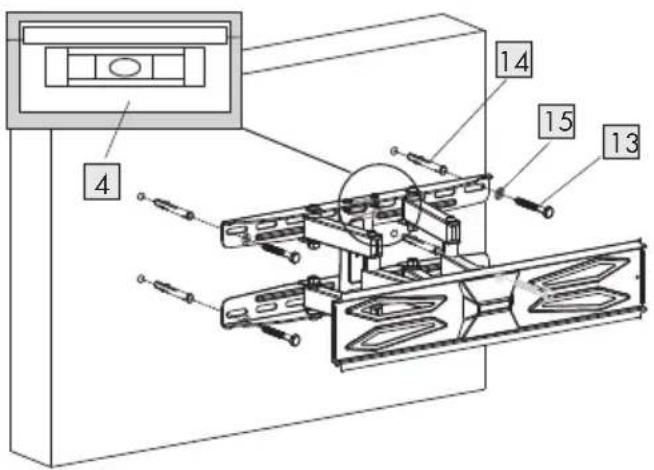

- Halten Sie die Wandhalterungen der gewünschten Position an die Wand und richten Sie sie mit der Wasserwaage 4 aus. Markieren Sie die 4 Löcher mit einem Bleistift.

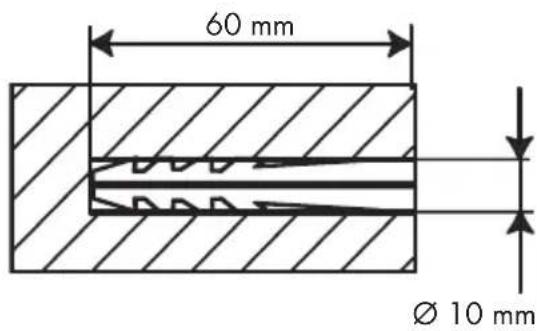

■ Bohren Sie an den markierten Positionen Löcher mit einem Durchmesser 10 mm und einer Tiefe von 60 mm.

■ Stecken Sie die Dübel die Löcher. Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben 13 und Unterlegscheiben 15 an die Wand.

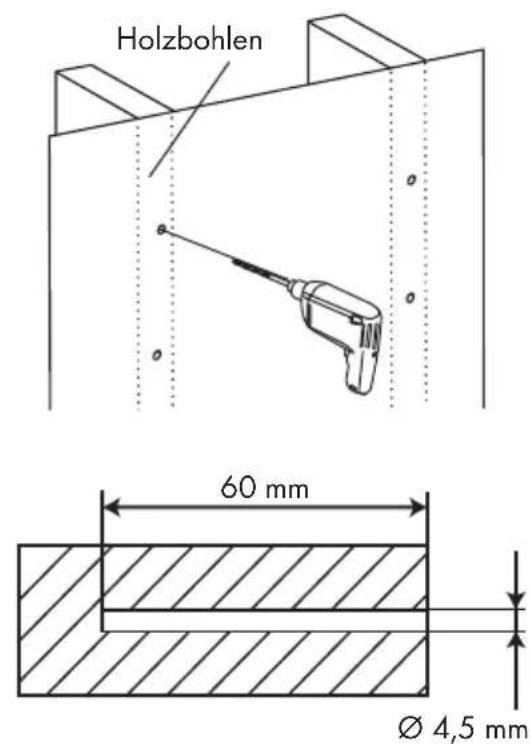

OPTION 2: Montage an Holzbohlen

■ Stellen Sie fest, wo sich die Holzbohlen in Ihrer Wand befinden.

• Halten Sie die Wandhalterungen der gewünschten Position an die Wand und richten Sie sie mit der Wasserwaage 4 aus. Markieren Sie die 4 Bohrlöcher mit einem Bleistift.
  Bohren Sie an den markierten Positionen Löcher mit einem Durchmesser 4,5 mm und einer Tiefe von 60 mm.

■ Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben 13 und Unterlegscheiben 15 an die Wand.

Montageschritt 2

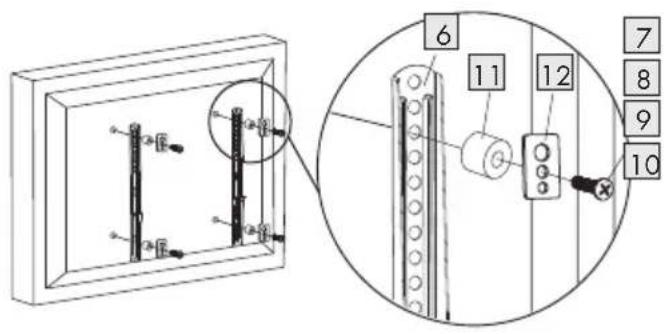

Überprüfen Sie, ob die mitgelieferten Schrauben (7, 8, 9 oder 10) in die vorgebohrten Löcher an der Rückseite Ihres TV-Gerätes passen. Wenn dies nicht der Fall ist, verwenden Sie andere geeignete Schrauben und Unterlegscheiben.

■ Die rechteckigen Unterlegscheiben 12 verfügen über 3 Löcher für die unterschiedlichen Schraubengrößen.

Rechteckige Unterlegscheibe 12

Großes Loch M8-Schrauben

Mittelgroßes Loch M5- oder M6-Schrauben

Kleines Loch M4-Schrauben

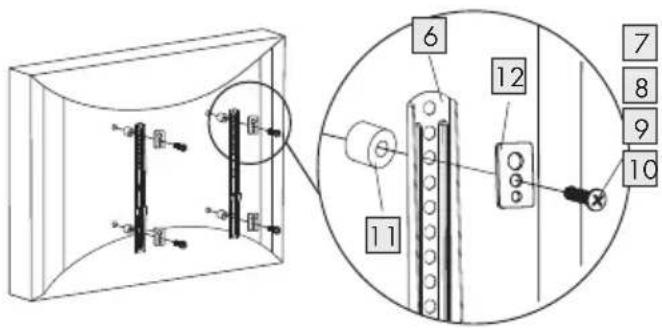

OPTION 1: Befestigung der Montageschienen an Ihrem TV-Gerät

Befestigen Sie die Montageschienen der Rückseite Ihres TV-Gerätes.

■ Schrauben Sie die Montageschieben mit den geeigneten Schrauben 7, 8, 9 oder 10 (abhängig von der Größe der Löcher) und den rechteckigen Unterlegscheiben 12 fest.

HINWEIS:

Wenn die Schrauben 8, 9 oder 10 für die Montagelöcher zu lang sind, verwenden Sie die Unterlegscheiben 11 zwischen den Montageschienen 6 und den rechteckigen Unterlegscheiben 12.

OPTION 2: Für TV-Geräte mit einer geschwungenen Rückwand

■ Wenn die Schrauben8, 9 oder 10 für die Montagelöcher zu lang sind, verwenden Sie die Unterlegscheiben 11 zwischen den Montageschienen 6 und dem TV-Gerät.

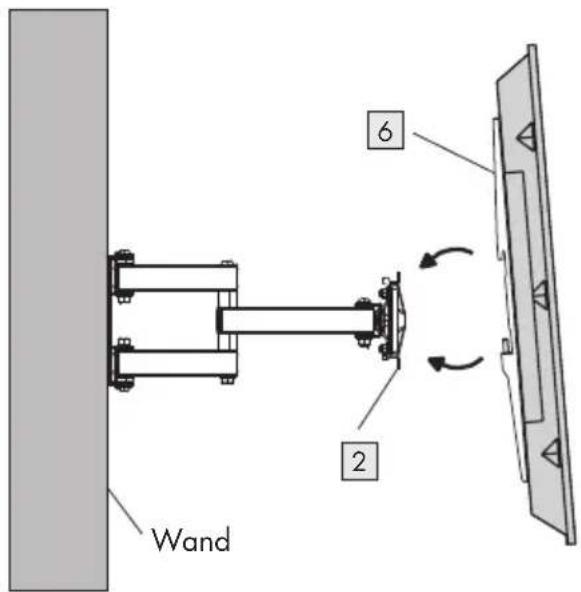

Montageschritt 3

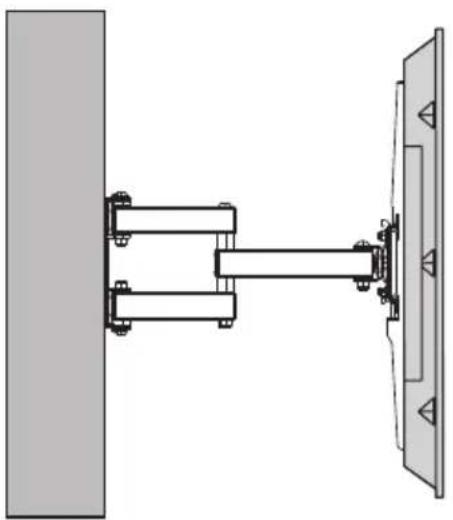

Aufhängen des TV-Gerätes an der TV-Platte

Befestigen Sie die (am TV-Gerät befestigten) Montageschienen 6 an der TV-Platte 2.

Ziehen Sie die Sicherheitsschrauben der Unterseite fest, um das TV-Gerät an der TV-Platte 2 zu befestigen.

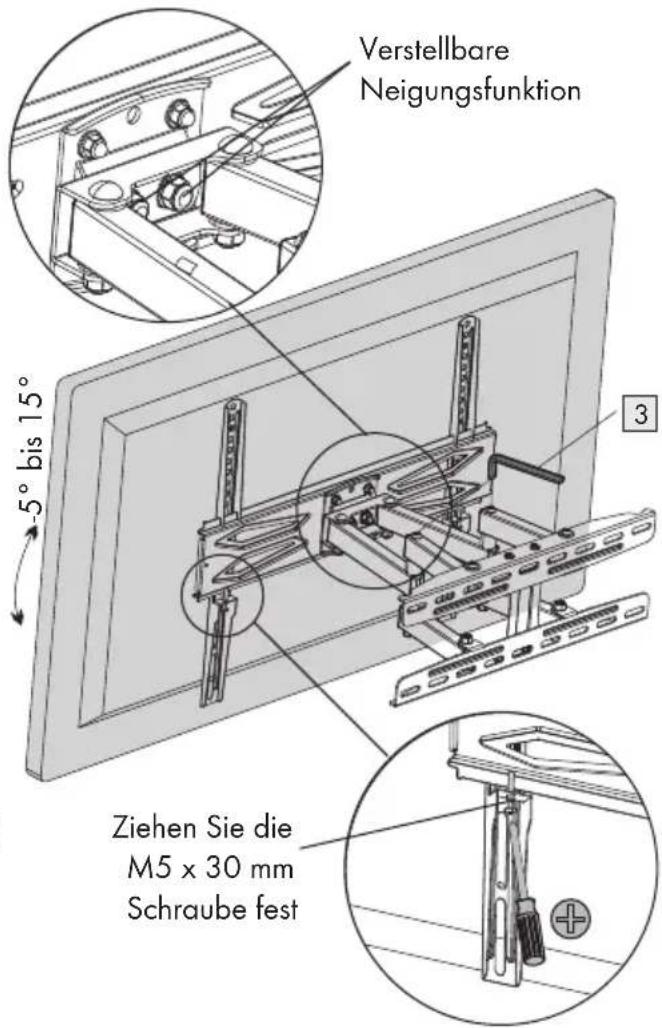

Einstellung der optimalen Neigungsposition

Der vertikale Neigungswinkel kann von -5^ bis 15^ eingestellt werden (abhängig vom TV-Gerät).

Richten Sie das TVGerät nach Bedarf ein. Danach ziehen Sie die Hutmuttern M6 an der Oberseite der Wandplatte fest oder lockern Sie diese, um die Neigung anzupassen.

Reinigung

■ Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Oberfläche der Wandhalterung beschädigen können.
■ Reinigen Sie das Produkt mit einem angefeuchteten Tuch und einem handelsüblichen Haushaltsreiniger.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
