STW 32-60 A1 - Wandhalterung SILVERCREST - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	SilverCrest
Modell	STW 32-60 A1
Kompatible Bildschirmgröße	32 bis 60 Zoll
Kompatible VESA-Norm	100x100 bis 400x400 mm
Maximal unterstütztes Gewicht	35 kg
Material	Stahl
Farbe	Schwarz
Abmessungen (B x H x T)	700 x 400 x 50 mm
Nettogewicht	3 kg
Befestigungsart	Wandbefestigung
Neigung	Nein, fest
Drehung	Nein
Wandabstand	50 mm
Im Lieferumfang enthaltene Zubehörteile	Dübel, Schrauben, Anleitung
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Die maximale Belastung nicht überschreiten
Ersatzteile und Reparierbarkeit	Nicht verfügbar
Allgemeine Informationen	Wandhalterung für Flachbildschirm

Häufig gestellte Fragen - STW 32-60 A1 SILVERCREST

Wie hoch ist das maximal unterstützte Gewicht der Wandhalterung SilverCrest STW 32-60 A1?

Das maximal unterstützte Gewicht beträgt 35 kg. Es ist wichtig, diese Grenze nicht zu überschreiten.

Welche Bildschirmgrößen sind mit dieser Halterung kompatibel?

Diese Halterung ist für Bildschirme von 32 bis 60 Zoll ausgelegt.

Welche VESA-Normen werden unterstützt?

Die Halterung ist kompatibel mit VESA-Normen von 100x100 mm bis 400x400 mm.

Ermöglicht die Halterung eine Neigung oder Drehung?

Nein, dieses Modell ist eine feste Halterung. Es bietet weder Neigung noch Drehung.

Welches Zubehör wird mit der Halterung geliefert?

Die Halterung wird mit den erforderlichen Dübeln, Schrauben und der Installationsanleitung geliefert.

Wie reinige ich die Wandhalterung?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel.

Ist diese Halterung für eine Gipskartonwand geeignet?

Ja, sofern geeignete Dübel für Gipskarton verwendet werden (nicht im Lieferumfang enthalten). Überprüfen Sie die Tragfähigkeit der Wand.

Kann ich die Halterung selbst installieren?

Ja, die Installation ist einfach. Befolgen Sie die mitgelieferte Anleitung und verwenden Sie eine Wasserwaage für eine perfekte Ausrichtung.

Ist die Halterung mit einem gebogenen Bildschirm kompatibel?

Es ist vorzuziehen, eine spezielle Halterung für gebogene Bildschirme zu verwenden. Dieses Modell ist für Flachbildschirme ausgelegt.

Wo finde ich Ersatzteile für diese Halterung?

Ersatzteile sind nicht einzeln erhältlich. Bei Problemen wenden Sie sich an den SilverCrest-Kundendienst.

BEDIENUNGSANLEITUNG STW 32-60 A1 SILVERCREST

DE/AT/CH Montageanleitung Seite 13
GB	Assembly	Instructions	Page	25

Table des matières

Introduction 2

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 106956

Informationen zu dieser Montageanleitung 14

Bestimmungsgemäße Verwendung 14

Verwendete Warnhinweise 14

Sicherheit 15

Grundlegende Sicherheitshinweise 15

Lieferumfang 16

Montage vorbereiten....16

Benötigtes Werkzeug....17

Montageschritte....18

Wartung 22

Reinigung 22

Entsorgung....22

Anhang 22

Technische Daten....22

Garantie 23

Service....23

Importeur 23

Einführung

Informationen zu dieser Montageanleitung

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Montageanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Die Wandhalterung dient ausschließlich der Wandbefestigung von Flachbildschirmen mit einer Bildschirmdiagonale von ca. 81 cm - 152 cm (32" - 60") für den privaten, nichtgewerblichen Hausgebrauch. Die Wandhalterung ist nur für den Gebrauch innerhalb von Gebäuden vorgesehen.

Für Schäden, die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifi kation herrühren, wird keine Haftung übernommen. Das Risiko trägt allein der Benutzer.

Verwendete Warnhinweise

In der vorliegenden Montageanleitung werden folgende Warnhinweise verwendet:

△WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen oder Sachschäden führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen oder Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

■ Montieren Sie das Produkt nicht an Orten, unter denen sich Personen aufhalten könnten.

Überprüfen Sie nach der Montage des Produktes und der daran befestigten Last, diese auf ausreichende Festigkeit und Betriebssicherheit. Diese Prüfung ist in regelmäßigen Abständen zu wiederholen (mindestens vierteljährlich).

Achten Sie darauf, dass die maximal zulässige Tragfähigkeit des Produktes nicht überschritten wird und keine Last angebracht wird, die die maximal zulässigen Maße überschreitet.

■ Halten Sie einen Sicherheitsabstand um die angebrachte Last ein (abhängig vom Modell).

■ Entfernen Sie bei Beschädigungen des Produkts sofort die angebrachte Last und benutzen Sie das Produkt nicht weiter.

■ Bei der Vielfalt der auf dem Markt erhältlichen TV-Geräte und Wandkonstruktionen kann der mitgelieferte Montagesatz nicht alle Möglichkeiten abdecken.

In seltenen Fällen kann es vorkommen, dass die Schrauben zur Anbringung des TV-Gerätes an der Wandhalterung zu lang sind. Verwenden Sie in diesem Fall die mitgelieferten Abstandhalter.

■ Beachten Sie, dass die mitgelieferten Dübel nur für Beton- und Vollziegelwände zugelassen sind.

■ Lesen Sie vor der Montage die Bedienungsanleitung Ihres TV-Gerätes. Diese gibt in der Regel Informationen über die Art und die Maße der geeigneten Befestigungsmaterialien.

■ Beschaff en Sie sich geeignetes Befestigungsmaterial zur Montage des TV-Gerätes im Fachhandel, sofern es kein Bestandteil des mitgelieferten Montagesatzes ist.

Besorgen Sie sich geeignetes Montagematerial im Fachhandel bei anderen Material- und Konstruktionsarten der für die Installation vorgesehenen Wand.

■ Wenden Sie bei der Montage niemals Gewalt oder hohe Kräfte an. Dies kann Ihr TV-Gerät oder die Wandhalterung beschädigen.

Im Zweifel wenden Sie sich für die Montage dieses Produktes an dazu ausgebildete Fachkräfte und versuchen Sie es nicht selbst!

Lieferumfang

• 1 x Wandhalterung
• 2 x Trageschiene
• 1 x Klettband
• Montagematerial
  • Diese Montageanleitung

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.

Montagematerial

F	G	HIJ	O	O
Ø22×Ø8S10×50 mm M8×65 mm 5×5
4×4×4×1×1×

Montage

Montage vorbereiten

HINWEIS

▶ Nehmen Sie sich ausreichend Zeit für die Montage der Wandhalterung.
Entnehmen Sie alle Einzelteile der Verpackung und legen Sie die Teile in Griffnähe bereit.

HINWEIS

▶ Montieren Sie die Wandhalterung nur zu zweit!
Unterschiedliche TV-Geräte haben unterschiedliche Anschlussmöglichkeiten für Verkabelung und weitere Geräte. Prüfen Sie vor der Installation, ob sich die benötigten Anschlüsse nach der Montage noch erreichen lassen.
▶ Sie benötigen je nach TV-Gerät und Montageart nicht den kompletten Montagesatz. Es ist daher möglich, dass auch bei korrekter Montage nicht benötigte Kleinteile übrig bleiben. Bewahren Sie diese zusammen mit dieser Montageanleitung an einem sicheren Platz für einen späteren Gebrauch (Verkauf der Wandhalterung, neues TV-Gerät, etc.) auf.

WARNING

Prüfen Sie unbedingt vor der Installation die Eignung der vorgesehenen Wand für das anzubringende Gewicht und vergewissern Sie sich, dass sich an der Montagestelle in der Wand keine elektrischen Leitungen, Wasser-, Gas- oder sonstige Leitungen befinden.
Beachten Sie, dass die mitgelieferten Dübel nur für Beton- und Vollziegelwände zugelassen sind. Wenn Sie sich über die Beschaff enheit Ihrer Wand nicht sicher sind, ziehen Sie bitte einen Fachmann zu Rate.

Benötigtes Werkzeug

	Bleistift
	Bohrmaschine
	Bohrer ∅ 10 mm
	Kreuzschlitzschraubendreher
	Maulschlüssel SW 13 mm
	Maulschlüssel SW 10 mm
	Innensechskantschlüssel 5x5 mm (im Lieferumfang enthalten)

Montageschritte

Schritt 1: Trageschienen am TV-Gerät befestigen

Überprüfen Sie zuerst, ob die mitgelieferten Schrauben (A, B) oder (C) in die vorbereiteten Schraublöcher an der Rückseite Ihres TV-Gerätes passen. Ist dies nicht der Fall, verwenden Sie bitte andere geeignete Schrauben und Unterlegscheiben.

Bringen Sie die Trageschienen so an, dass die Schraubenköpfe zur Einstellung des Neigungswinkels nach außen zeigen und die Haken nach unten zeigen. Schrauben Sie die Trageschienen mit den passenden Schrauben (A, B oder C) und Unterlegscheiben (E) so fest, dass sie parallel verlaufen und auf die gleiche Höhe ausgerichtet sind.

- Bei TV-Geräten mit gerader Rückseite wird in der Regel kein Abstandshalter ⑭ benötigt. Befestigen Sie die Trageschienen mit den passenden Schrauben und Unterlegscheiben direkt an der Rückwand des Gerätes.

Bei TV-Geräten mit gebogener Rückwand, kann es nötig sein, die mitgelieferten Abstandshalter ⑭ zwischen TV-Gerät und Trageschiene zu verwenden.

Schritt 2: Wandhalterung an der Wand befestigen

Wählen Sie zuerst eine geeignete Montagehöhe aus. Die ideale Höhe für ein TV-Gerät ist parallel zur Augenhöhe einer sitzenden Person.

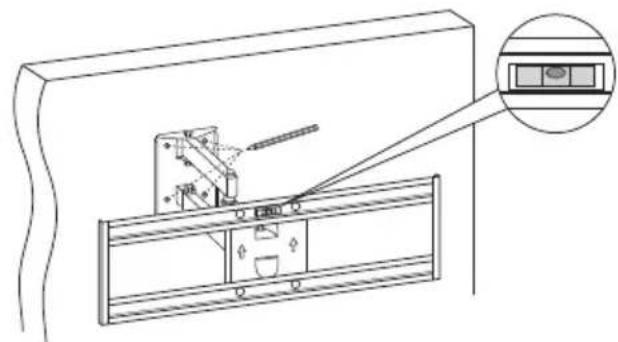

- Halten Sie die Wandhalterung als Schablone an die gewünschte Stelle der Wand und richten Sie sie mit Hilfe der Wasserwaage gerade aus. Markieren Sie die 4 Bohrlöcher mit einem Bleistift.

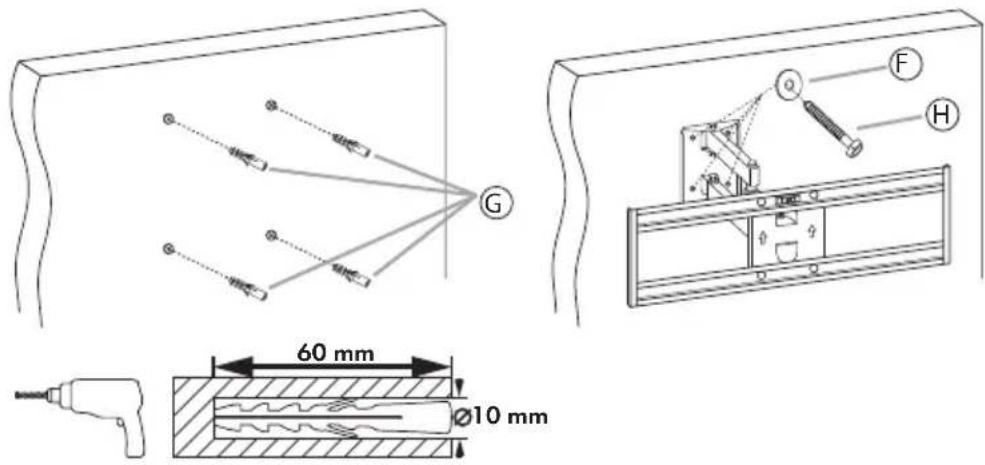

Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser von 10 mm und einer Tiefe von mindestens 60 mm.

- Setzen Sie die mitgelieferten Dübel® in die Löcher ein. Schrauben Sie die Wandhalterung mit Hilfe der beiliegenden Schrauben Ⓗ und Unterlegscheiben Ⓗ an die Wand.

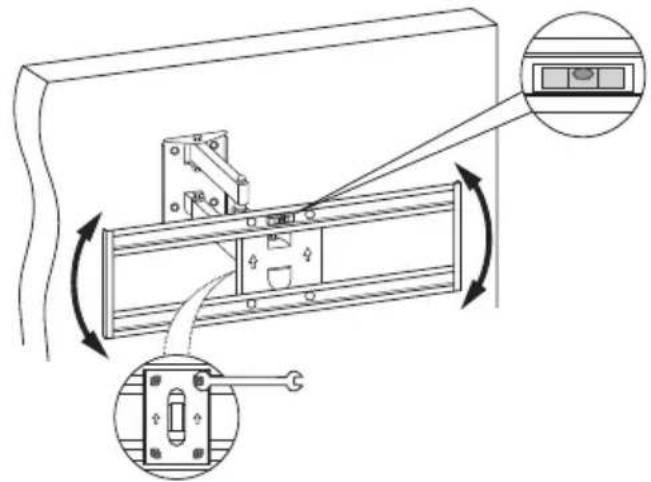

Sollte die Wandhalterung nach der Wandmontage nicht absolut waagerecht hängen, können Sie die Schiefl age in gewissem Umfang ausgleichen.

• Lösen Sie ein wenig die vier Schrauben der Trägerplatte mit Hilfe eines Maulschlüssels (SW 13).
  Richten Sie den Querträger mit Hilfe der Wasserwaage gerade aus und ziehen Sie anschließend die vier Schrauben der Trägerplatte wieder fest.

Schritt 3: TV-Gerät an die Wandhalterung hängen

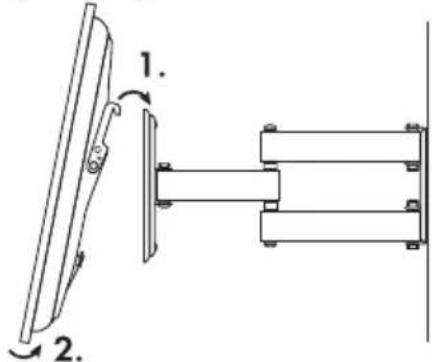

Hängen Sie nun Ihr TV-Gerät, wie in der Abbildung gezeigt, mittig an die Wandhalterung.
Hängen Sie das TV-Gerät zuerst oben und dann unten ein. Lassen Sie das TV-Gerät nur vorsichtig und langsam los.

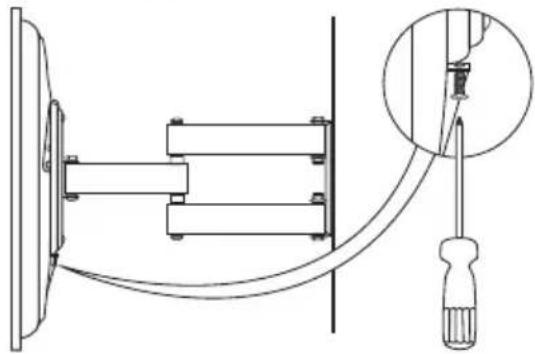

Wenn das TV-Gerät korrekt in die Halterung eingehängt ist, sichern Sie es mit den beiden Sicherungsschrauben.

Mit dem mitgelieferten Klettband Ⓙ können Sie die Kabel Ihres TV-Gerätes ordentlich und sicher führen.
▶ Lassen Sie immer genug Spielraum für die Kabel und stellen Sie sicher, dass diese nicht eingeklemmt werden, wenn Sie die Wandhalterung bewegen.

Schritt 4: Optimale Position einstellen

Die Wandhalterung hat einige Einstellmöglichkeiten, mit deren Hilfe das TV-Gerät auf die optimale Position ausgerichtet werden kann.

WARNING

▶ Führen Sie alle Bewegungen stets vorsichtig aus, damit die Kabel nicht beschädigt werden.

Vertikaler Neigungswinkel

Der vertikale Neigungswinkel kann zwischen 0° und 12° (je nach TV-Gerät) eingestellt werden.

Richten Sie das TV-Gerät nach Ihren Bedürfnissen aus und fi xieren Sie dann die Schrauben an den Gelenken der Trageschienen mit einem Kreuzschlitzschraubendreher.

Links-Rechts Schwenk- und Drehbereich

- Sie können Ihr TV-Gerät an der Wandhalterung ± 90° nach links und rechts schwenken und drehen.

♦ Stellen Sie die gewünschte Position ein und fi xieren Sie dann die Schrauben am Haltearm mit dem Innensechskantschlüssel ①.

Überprüfen Sie in regelmäßigen Abständen (mindestens vierteljährlich) die Festigkeit und Betriebssicherheit der Wandhalterung und der daran befestigten Last.
Ziehen Sie ggf. alle Schraubverbindungen der Wandhalterung nach.

Reinigung

WARNING

▶ Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Oberfl ä che der Wandhalterung angreifen können.

♦ Reinigen Sie die Wandhalterung mit einem leicht angefeuchteten Tuch und handelsüblichen Haushaltsreiniger.

Entsorgung

Entsorgen Sie die Wandhalterung über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Anhang

Technische Daten

Maximale Tragkraft 35 kg (77 lbs)
Bildschirmdiagonale 32" - 60" (ca. 81 cm - ca. 152 cm)
Befestigung gemäß VESA-Standard 100 x 100 bis 600 x 400
Neigungswinkel 0°-12°
Schwenk- und Drehbereich ± 90°
Wandabstand bis zur Rückseite des TV-Gerätes	ca. 7 cm - ca. 42 cm
Gewicht ca. 4,5 kg

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl wichtig.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

IAN 106956

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 106956

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 106956

Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)

Importeur
