STW 32-60 A1 - Support mural SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural
Marque	SilverCrest
Modèle	STW 32-60 A1
Taille d'écran compatible	32 à 60 pouces
Norme VESA compatible	100x100 à 400x400 mm
Poids maximal supporté	35 kg
Matériau	Acier
Couleur	Noir
Dimensions (L x H x P)	700 x 400 x 50 mm
Poids net	3 kg
Type de fixation	Fixation murale
Inclinaison	Non, fixe
Rotation	Non
Distance au mur	50 mm
Accessoires inclus	Chevilles, vis, notice
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale
Pièces détachées et réparabilité	Non disponible
Informations générales	Support mural pour écran plat

FOIRE AUX QUESTIONS - STW 32-60 A1 SILVERCREST

Quel est le poids maximal supporté par le support mural SilverCrest STW 32-60 A1 ?

Le poids maximal supporté est de 35 kg. Il est important de ne pas dépasser cette limite.

Quelles tailles d'écran sont compatibles avec ce support ?

Ce support est conçu pour les écrans de 32 à 60 pouces.

Quelles normes VESA sont supportées ?

Le support est compatible avec les normes VESA de 100x100 mm à 400x400 mm.

Le support permet-il une inclinaison ou une rotation ?

Non, ce modèle est un support fixe. Il n'offre ni inclinaison ni rotation.

Quels accessoires sont fournis avec le support ?

Le support est livré avec les chevilles, vis et notice d'installation nécessaires.

Comment nettoyer le support mural ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs.

Est-ce que ce support est adapté à un mur en placo ?

Oui, à condition d'utiliser les chevilles appropriées pour le placo (non fournies). Vérifiez la résistance du mur.

Puis-je installer le support moi-même ?

Oui, l'installation est simple. Suivez la notice fournie et utilisez un niveau à bulle pour un alignement parfait.

Le support est-il compatible avec un écran incurvé ?

Il est préférable d'utiliser un support spécifique pour écran incurvé. Ce modèle est conçu pour les écrans plats.

Où trouver des pièces de rechange pour ce support ?

Les pièces détachées ne sont pas disponibles individuellement. En cas de problème, contactez le service client SilverCrest.

MODE D'EMPLOI STW 32-60 A1 SILVERCREST

Informations relatives à ces instructions de montage 2

Usage conforme 2

Avertissements utilisés 2

Sécurité 3

Consignes de sécurité fondamentales 3

Matériel livré....4

Matériel de montage ....4

Montage 4

Préparer le montage 4

Outils nécessaires 5

Étapes de montage 6

Entretien 10

Nettoyage....10

Mise au rebut 10

Annexe....10

Caractéristiques techniques....10

Garantie 11

Service après-vente 11

Importateur 11

Introduction

Informations relatives à ces instructions de montage

Félicitations !

Avec cet achat vous avez choisi un produit haut de gamme. Familiarisez-vous avec le produit avant le montage et la première mise en service. A cette fi n, veuillez lire attentivement les instructions de montage suivantes ainsi que les consignes de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez soigneusement ces instructions de montage. En cas de transfert du produit à un tiers, remettez-lui également ces instructions de montage.

Usage conforme

Le support mural TV sert uniquement à la fixation murale d'écrans plats avec une diagonale d'écran d'env. 81 cm - 152 cm (32" - 60") pour une utilisation domestique non commerciale. Le support mural est uniquement prévu pour une utilisation à l'intérieur de bâtiments.

Aucune garantie n'est assurée pour les dommages résultant d'un traitement abusif ou non conforme, du recours à la force et d'une modifi cation non autorisée. L'utilisateur assume seul la responsabilité des risques encourus.

Avertissements utilisés

Les avertissements suivants sont utilisés dans les instructions de montage présentes :

AVERTISSEMENT

Un avertissement à ce niveau de danger signale une situation potentiellement dangereuse.

Si la situation dangereuse ne peut pas être évitée, ceci peut entraîner des blessures ou des dommages matériels.

▶ Observer les instructions données dans cet avertissement afi n d'éviter toute blessure ou dommage matériel.

REMARQUE

Une remarque contient des informations supplémentaires facilitant le maniement de l'appareil.

Sécurité

Ce chapitre contient des consignes de sécurité importantes visant la manipulation de l'appareil. Tout usage non conforme peut entraîner des dommages corporels et des dégâts matériels.

Consignes de sécurité fondamentales

Veuillez vous conformer aux consignes de sécurité ci-dessous afi n de garantir une utilisation en toute sécurité de l'appareil :

■ Ne montez pas le produit à des endroits dans lesquels des personnes pourraient se tenir.

Après le montage du produit et de la charge fi xée, vérifi ez-en la solidité et la sûreté de fonctionnement suffi santes. Ce contrôle doit être répété à intervalles réguliers (au moins chaque trimestre).

■ Veillez à ne pas dépasser la force porteuse maximale autorisée du produit et à ne pas fi xer de charge qui dépasse la dimension maximale autorisée.

■ Respectez une distance de sécurité autour de la charge accrochée (en fonction du modèle).

En cas de détériorations du produit, retirez immédiatement la charge mise en place et n'utilisez plus le produit.

Vu la diversité des téléviseurs disponibles sur le marché et des constructions murales, le kit de montage livré ne peut pas couvrir toutes les possibilités.

Dans de rares cas, il peut arriver que les vis de fixation du téléviseur sur le support mural TV soient trop longues. Utilisez dans ce cas les écarteurs livrés.

■ Tenez compte du fait que les chevilles livrées sont uniquement adaptées aux murs en béton et en brique pleine.

■ Lisez la notice d'utilisation avant le montage de votre téléviseur. Elle fournit en règle générale des informations sur le genre et la dimension des matériaux de fixation adaptés.

Achetez un matériel de fi xation adapté dans le commerce spécialisé pour le montage de votre téléviseur, dans la mesure où il ne fait pas partie du kit de montage livré.

Achetez un matériel de montage adapté dans le commerce spécialisé en cas de types de construction ou de matériaux diff érents du mur prévu pour l'installation.

■ Ne faites jamais usage de brutalité ou de force lors du montage. Ceci peut endommager votre téléviseur ou le support mural TV.

En cas de doute, adressez-vous à du personnel spécialisé pour le montage du produit et n'essayez pas vous-même !

Matériel livré

• 1 x support mural TV
• 2 x rails porteurs
• 1 x bande velcro
  • Matériel de montage
  • Ces instructions de montage

REMARQUE

▶ Vérifi ez si la livraison est au complet et ne présente aucun dommage visible.

Matériel de montage

▶ Prenez suffisamment de temps pour le montage du support mural TV.
Enlevez toutes les pièces de l'emballage et gardez-les à portée de main.

REMARQUE

▶ Montez le support mural TV uniquement à deux !
Les diff érents téléviseurs ont diff érentes possibilités de branchement pour le câblage et d'autres appareils. Vérifi ez avant l'installation si les raccordements nécessaires sont encore accessibles après le montage.
En fonction du téléviseur et du type de montage, vous n'avez pas besoin du kit de montage complet. Il est de ce fait possible qu'il reste des petites pièces non utilisées même lorsque le montage est correct. Conservez-les ensemble avec ces instructions de montage à un endroit sûr pour une utilisation ultérieure (vente du support mural TV, nouveau téléviseur, etc.).

AVERTISSEMENT

Avant l'installation, contrôlez absolument que le mur prévu soit approprié au poids à fi xer et assurez-vous qu'aucun câble électrique et aucune conduite d'eau, de gaz ou autre ne se trouvent dans le mur à l'endroit du montage.
Tenez compte du fait que les chevilles livrées sont uniquement adaptées aux murs en béton et en brique pleine. Si vous n'êtes pas sûr de la nature de votre mur, veuillez demander conseil à un technicien spécialisé.

Outils nécessaires

Crayon

Perceuse

Forêt ∅ 10 mm

Tournevis cruciforme

Clé plate de 13 mm

Clé plate de 10 mm

Clé à six pans creux 5 x 5 mm (comprise dans le matériel livré)

Étapes de montage

1ère étape : Fixer les rails porteurs sur le téléviseur

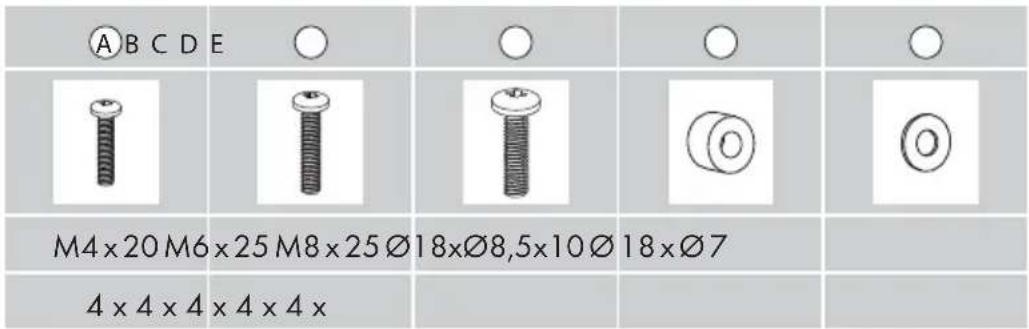

♦ Vérifi ez d'abord si la visserie A, B ou C) livrée est adaptée aux alésages prévus au dos de votre téléviseur. Si ce n'est pas le cas, veuillez utiliser des vis et des rondelles adaptées.

Placez les rails porteurs de manière à ce que les têtes des vis pointent vers l'extérieur pour le réglage de l'angle d'inclinaison, et que les crochets pointent vers le bas. Vissez les rails porteurs avec la visserie (A, B ou C) adaptée et les rondelles (E) de manière à ce qu'elles soient parallèles et alignées à hauteur identique.

Pour les téléviseurs avec une face arrière droite, aucun écarteur ^D n'est en règle générale nécessaire. Fixez les rails porteurs avec les vis et rondelles adaptées directement au dos de l'appareil.

Pour les téléviseurs à face arrière bombée, il peut s'avérer nécessaire d'utiliser les écarteurs ⑭ livrés entre le téléviseur et les rails porteurs.

2e étape : Fixer le support mural TV au mur

Choisissez d'abord une hauteur de montage adaptée. La hauteur idéale pour un téléviseur est parallèle à la hauteur des yeux d'une personne assise.

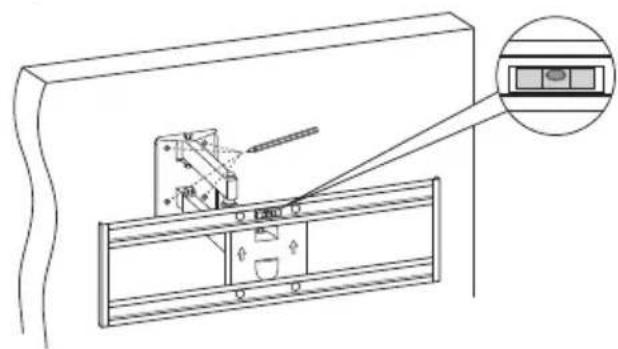

♦ Tenez le support mural TV comme gabarit à l'endroit souhaité du mur et alignez-le à l'aide d'un niveau à bulle. Marquez les 4 trous d'alésage à l'aide d'un crayon.

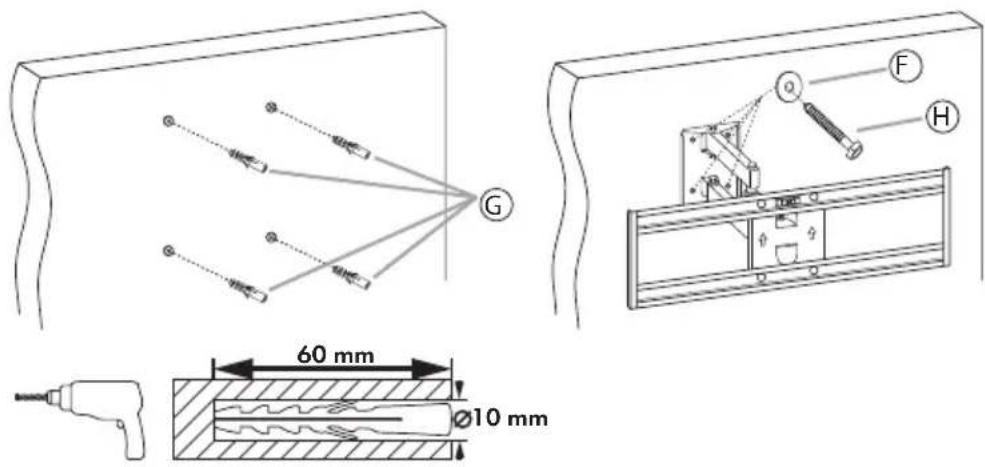

Percez les trous aux endroits marqués avec un diamètre de 10 mm et une profondeur d'au moins 60 mm.

Placez les chevilles G livrées dans les trous. Vissez le support mural TV au mur à l'aide des vis H et rondelles F jointes.

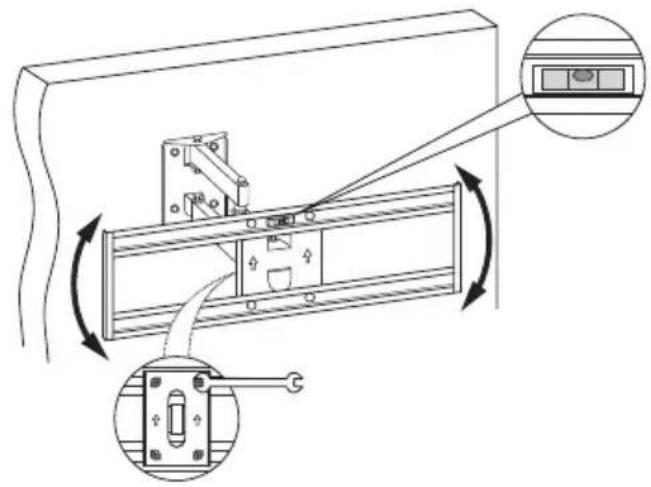

Si le support mural TV n'est pas totalement horizontal après le montage, vous pouvez l'ajuster dans une certaine limite.

♦ Desserrez un peu les quatre vis de la plaque porteuse à l'aide d'une clé plate (de 13).
♦ Alignez les supports transversaux à l'aide du niveau à bulle et serrez ensuite à nouveau bien les quatre vis de la plaque porteuse.

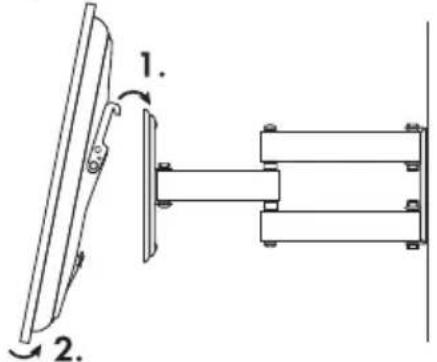

3e étape : Accrocher le téléviseur au support mural TV

Accrochez maintenant votre téléviseur comme le montre l'illustration, au milieu du support mural TV.
Accrochez d'abord le téléviseur en haut, puis en bas. Relâchez ensuite le téléviseur lentement et prudemment.

Si le téléviseur est correctement accroché dans le support, sécurisez-le avec les deux vis de sûreté.

La bande velcro Ⓙ livrée vous permet de guider le câble de votre téléviseur de manière ordonnée et sûre.
Laissez toujours suffisamment de jeu pour le câble et assurez-vous que ce dernier ne soit pas coincé lorsque vous déplacez le support mural TV.

4e étape : Régler la position optimale

- Le support mural TV possède quelques possibilités de réglage, qui permettent d'aligner le téléviseur sur une position idéale.

AVERTISSEMENT

▶ Eff ectuez tous les mouvements avec prudence pour ne pas endommager le câble.

Angle d'inclinaison vertical

L'angle d'inclinaison vertical peut être réglé entre 0° et 12° (en fonction du téléviseur).

♦ Orientez le téléviseur en fonction de vos besoins et fi xez ensuite les vis sur les articulations des rails porteurs à l'aide d'un tournevis cruciforme.

Plage de pivotement et de rotation droite-gauche

- Vous pouvez faire pivoter et tourner votre téléviseur sur le support mural TV ± 90° à droite et à gauche.

Réglez la position souhaitée et fi xez ensuite les vis sur le bras porteur avec la clé à six pans creux ①.

Vérifiez à intervalles réguliers (au moins trimestriellement) la solidité et la sécurité de fonctionnement du support mural TV et de la charge qui y est fi xée.
♦ Le cas échéant, resserrez toutes les visseries du support mural TV.

Nettoyage

AVERTISSEMENT

N'utilisez pas de produit de nettoyage agressif ou abrasif, ces derniers pouvant attaquer la surface du support mural TV.
Nettoyez le support mural TV avec un chiff on légèrement humidifié é et un nettoyant ménager disponible dans le commerce.

Mise au rebut

Mettez le support mural TV au rebut en passant par une déchetterie agréée ou par votre centre de mise au rebut communal. Respectez les consignes en vigueur. En cas de doute, veuillez contacter votre centre de recyclage.

Mettez tous les matériaux d'emballage au rebut de manière respectueuse de l'environnement.

Annexe

Caractéristiques techniques

Capacité de charge maximale 35 kg (77 lbs)
Diagonale de l'écran 32" - 60" (env. 81 cm - env. 152 cm)
Fixation conforme au standard VESA	100 x 100 jusqu'à 600 x 400
Angle d'inclinaison 0°-12°
Plage de pivotement et de rotation ± 90°
Distance avec le mur jusqu'au dos du téléviseur	env. 7 cm - env. 42 cm
Poids env. 4,5 kg

Garantie

Cet appareil bénéfi cie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

REMARQUE

Cette garantie concerne uniquement les vices de fabrication et ne couvre pas les dommages de transport, les pièces d'usure ou les dommages subis par des éléments fragiles, par ex. le commutateur ou les accus.

Ce matériel est exclusivement destiné à un usage privé et non commercial.

La garantie est annulée en cas d'utilisation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par un centre de service après-vente agréé.

Cette garantie ne constitue pas une restriction de vos droits légaux. La période sous garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées.

Tous dommages et défauts éventuellement déjà présents à l'achat doivent être notifi és immédiatement après le déballage, au plus tard deux jours après la date d'achat.

Toutes réparations eff ectuées après la période sous garantie sont payantes.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

Service après-vente

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 106956

BE Service Belgique

Heures de service de notre hotline : du lundi au vendredi de 8 h à 20 h (HEC)

Importateur
