Intitulé	Description
Type de produit	Décodeur numérique HD
Caractéristiques techniques principales	Support des formats vidéo HD, compatibilité avec les chaînes numériques terrestres
Alimentation électrique	Alimentation secteur 100-240V
Dimensions approximatives	Dimensions : 230 mm x 150 mm x 40 mm
Poids	Environ 1 kg
Compatibilités	Compatible avec les normes DVB-T/T2
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Sortie 5V pour l'alimentation
Puissance	Consommation électrique : environ 10W
Fonctions principales	Enregistrement de programmes, lecture multimédia via USB
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le fabricant pour les réparations
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'exposition à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre téléviseur et votre antenne avant l'achat

FOIRE AUX QUESTIONS - ZAPBOX HD-Z3 IP METRONIC

Comment réinitialiser le METRONIC ZAPBOX HD-Z3 IP ?

Pour réinitialiser le METRONIC ZAPBOX HD-Z3 IP, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon METRONIC ZAPBOX HD-Z3 IP ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment configurer la connexion Internet sur le METRONIC ZAPBOX HD-Z3 IP ?

Accédez au menu de configuration, sélectionnez 'Réseau', puis choisissez entre une connexion Wi-Fi ou Ethernet. Suivez les instructions à l'écran pour entrer les informations nécessaires.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez que le câble HDMI est correctement branché et en bon état. Essayez également de modifier les paramètres de résolution dans le menu de configuration de l'appareil.

Comment mettre à jour le firmware du METRONIC ZAPBOX HD-Z3 IP ?

Pour mettre à jour le firmware, accédez au menu 'Paramètres', puis sélectionnez 'Mise à jour du système'. Suivez les instructions pour vérifier et installer les mises à jour disponibles.

Le METRONIC ZAPBOX HD-Z3 IP ne reçoit pas de chaînes, que faire ?

Assurez-vous que l'antenne est correctement installée et orientée. Effectuez une recherche de chaînes dans le menu 'Installation' pour capter les chaînes disponibles.

Comment utiliser les fonctionnalités VOD sur le METRONIC ZAPBOX HD-Z3 IP ?

Accédez à l'application VOD depuis le menu principal, puis parcourez les films et séries disponibles. Vous aurez besoin d'une connexion Internet stable pour diffuser du contenu.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont chargées et correctement installées. Si le problème persiste, essayez de réinitialiser la télécommande ou de la remplacer.

Comment contacter le support technique pour le METRONIC ZAPBOX HD-Z3 IP ?

Vous pouvez contacter le support technique de METRONIC par téléphone ou par e-mail. Les coordonnées sont disponibles sur le site officiel de METRONIC.

MODE D'EMPLOI ZAPBOX HD-Z3 IP METRONIC

Adaptateur TNT HD avec port USB

FR

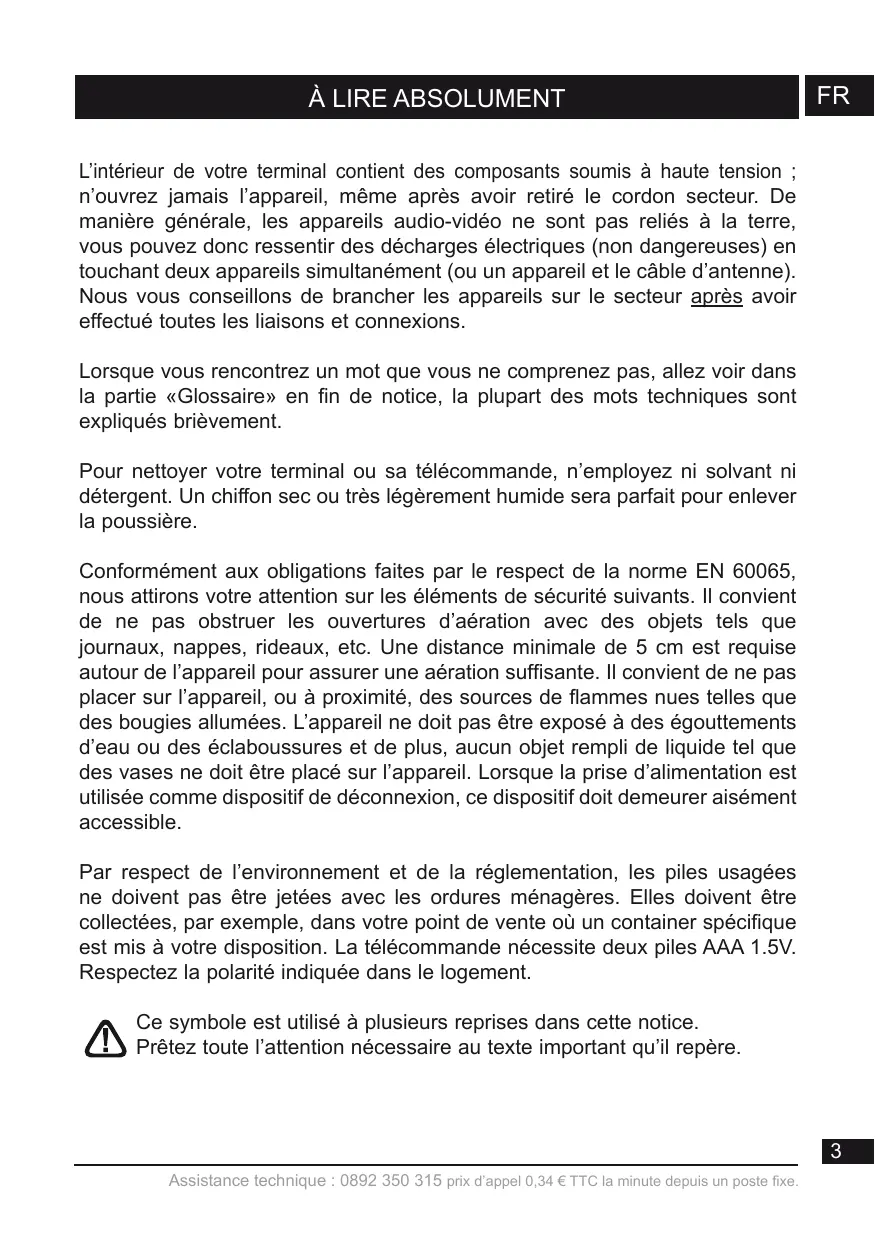

L'intérieur de votre terminal contient des composants soumis à haute tension; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouze donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontrez un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, ridesaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.

Par respect de l'environnement et de la reglementation, les piles usagées ne doivent pas'être jetées avec les ordures menagères. Elles doivent être collectées, par exemple, dans votre point de vente ou un container spécifique est mis à votre disposition. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prétez toute l'attention nécessaire au texte important qu'il repère.

Une modification des fréquences peut être effectue par le diffuseur de la TNT, notamment lors de l'introduction de nouvelles chaînes. La conséquence pratique sera que vous perdrez certaines chaînes. Grâce à la touche SOS (touche

bleue de la télécommande) vous pourrez recuperer toutes vos chaînes très facilement. Un simple appui prolongé (3 secondes) sur la touche SOS lancera automatiquement une nouvelle recherche de chaînes.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante:
MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Aliez dans MENU / Installation / Recherche manuelle.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche ↓ pour SéLECTIONNER le menu Installation et appuyez sur OK.
• Appuyez sur la touche pour selectionner le sous-menue Recherche manuelle.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrites en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Aucune fonction présente dans l'appareil, mais non déscribe dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées dans ce document.

SOMMAIRE

FR

1 Installation 06
2 Description de la télécommande 08
3 Description de l'adaptateur 10
4Utilisation au quotidien 11
5 Personnelier la liste des chaînes 11
6 Blocage parental 13
7 Rerinitialiser l'adaptateur 14

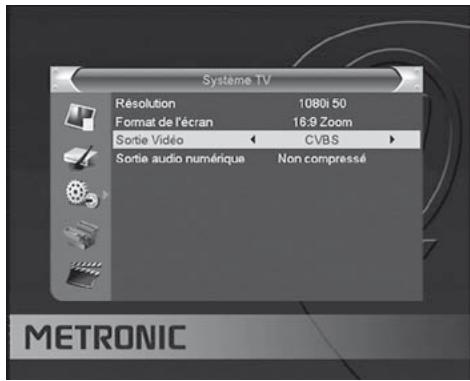

8 Reglages de I'ecran 14
9 Radios 15
10 Economie d'énergie 15
11 Guide Electronique des Programmes (EPG) 16
12 Recherche de chaînes 17
13 Telecommandes universelles 17
14 Sous-titres et telétexte 17
15 Lecteur / enregistrur numérique 18
16 Fonction TIME SHIFT 21

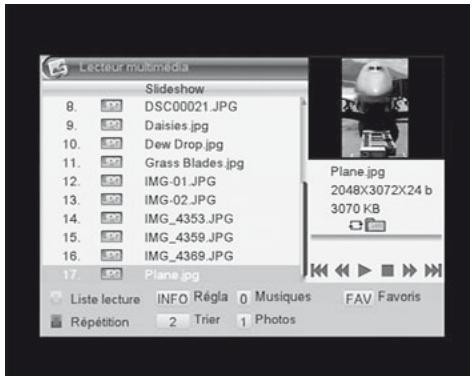

17 Fonction Lecteur Multimédia 22
18 Accessoires utiles 23
19 En cas de probleme d'utilisation 23
20 En cas de probleme de reception 24
21 Glossaire 26

QUESTIONNAIRE QUALITÉ 27

GARANTIE 28

ASSISTANCE ET CONSEILS 29

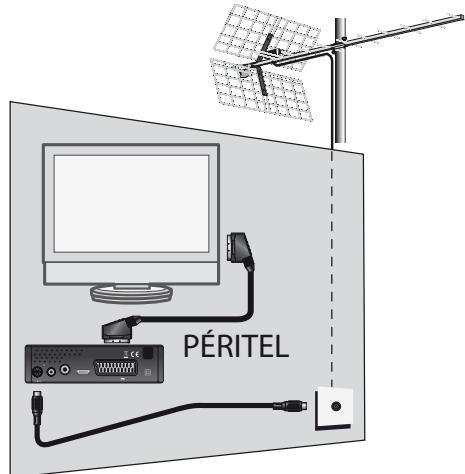

A - Installation simplifiée

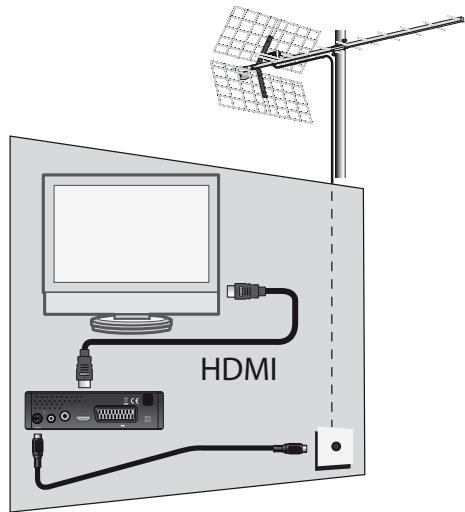

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT. (D page 10) de l'adaptateur. Reliefnez leur télévisueur à votre adaptateur grâce à un cordon HDMI, puis allumez le télévisueur et mettez-le en mode HDMI (voir notice du télévisueur si nécessaire). Si votre télévisueur ne possède pas d'entrée HDMI, vous pouvez relier vos apparciels avec un cordon péritel. Branchez le cordon d'alimentation sur le secteur. Insérez les piles dans la télécommande. Le voyant vert en façade s'allume.

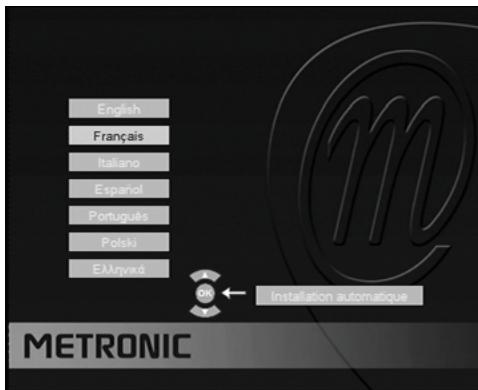

L'écran du téléviseur affiche un menu de seLECTION de langue.

Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.

Choisissez la langue avec les touches , puis appuyez sur OK.

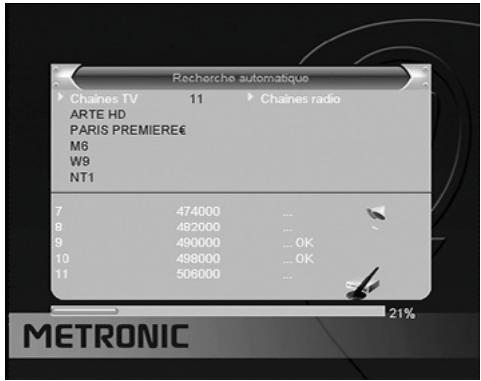

La recherche automatique de chaîne démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée.

Pour satisfaire le plus grand nombre, nous avons régle les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16:9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l'écran, nous vous invitons à régler, dans MENU / Réglages Systeme / Systeme TV, le paramètre Format d'écran sur 16:9 HDMI.

Note : Si votre adaptateur est relié

à votre téléviseur par un cordon péritel, nous vous conseillons de modifier dans le MENU / Réglages Système / Système TV le paramètre Résolution en RGB pour une image plus adaptée à ce cordon.

B - Calage / orientation de l'antenne

Nous distinguérons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

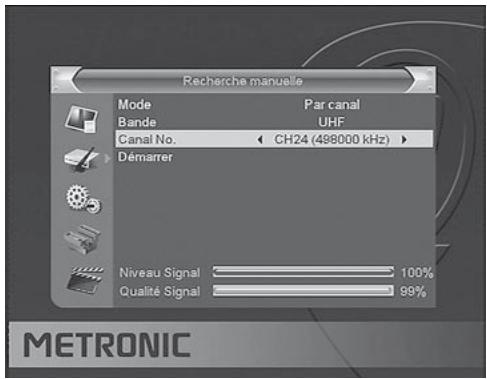

• Allez dans Menu / Installation/ Recherche manuelle.
• Descendez sur la troisième ligne et sélectionnez avec les flèches « » un numéro de canal utilisé dans votre région.
• Patientez quelques secondes et observerz les graphes de Qualité de réception et Niveau de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approached de la direction de l'émetteur, le

Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le nombre de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche par Menu / Installation / Recherche auto.

Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de l'adaptateur. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / Recherche / Recherche automatique).

Si vous trouvez des chaînes que vous n'aviez pas trovées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitière de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitière de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche INFO pour afficher l'indicateur de signal en bas. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

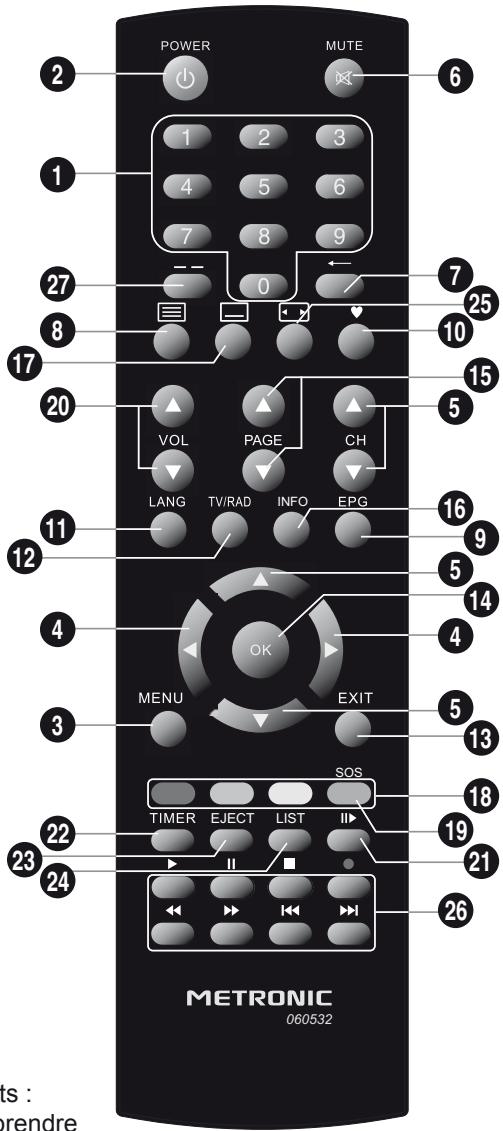

2 - Description de la télécommande

1 Touches numériques. Enutilisation normale, permet de taper le numero de la chaîne souhaïée. Dans le mode programmation, permet de rentrer les valeurs numériques.
2 Touche (1). Permet de mettre en veille l'adaptateur ou de l'allumer.
3 Touche MENU. Permit d'entrée dans le menu principal.
4 Touches . Dans le menu, permet de modifier les différents paramétres. En mode normal, permet de régler le volume.
5 Touches . En utilisation normale, fait changer de chaîne. Dans les menus, per- met de passer d'une ligne à la suivante. Lors de la lecture d'un enregistrement ou d'une video, permet de d'avancer ou reculer rapidement par saut.
6 Touche. Permet de couper le son (pour répondre au téléphone par ex.).
7 Touche . Permet de revenir à la dernière chaîne regardée.
8 Touche. Pour acceder au magazine teteixe.
9 Touche EPG (guide électronique des programmes). Fait apparaitre le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne.
10 Touche♥. Pour acceder à la liste des chaînes favorites.
11 Touche LANG. Lorsque plusieurs voies audio sont transmises, permet deCHOISIR la langue de I'émission.
12 Touche TV/RAD. Permit le passage du mode TV au mode Radio et inversement.
13 Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus.
14 Touche OK. Permet de valider un besoin quand vous âtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.

15 Touches Page .Permet de passer de page en page dans les longues listes.
16 Touche INFO. Un premier appui fait apparaitre la bannière information de la chaîne, complenant, entre autre, le titre de l'émission actuelle et la prochaine. Un double appui fait apparaitre les caractéristiques techniques, y compris le niveau de signal.
17 Touche. Pour activer ou désactiver les sous-titres (DVB).
18 Touches de couleurs. Utilisées dans certains menus.
19 Touche SOS. Si vous ne receivez plus certaines chaînes, un appui de 3 secondes sur cette touche lancera une recherche automatique de chaîne.
20 Touches VOL. Permet de régler le volume.
21 Touche II. Permit de ralentir la lecture de la video en cours.

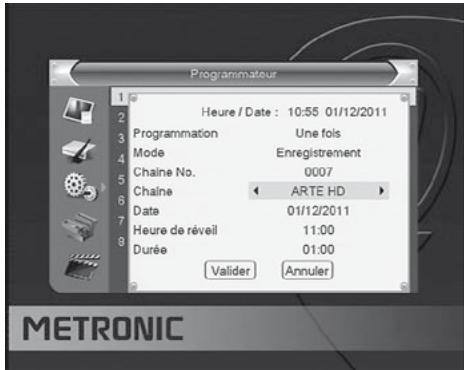

22 Touche TIMER. Permit de programmeur un enregistrement.
23 Touche EJECT. Pour déconnecter en toute sécurité le support USB.
24 Touche LIST. Permit d'acceder directement au menu des enregistements.
25 Touche Permet de changer le format d'écran. Il permet deCHOISIR entre différents modes de gestion des programmes 4:3 et 16:9.
26 Touches dédiées aux enregistements :

: pour lancer la lecture ou reprendre après une pause. Acces rapide au lecteur multimédia.

II : pour faire une pause dans la lecture ou sur le direct (time-shift)
: pour arreter l'enregistrement ou la lecture en cours
- : pour lancer un enregistrement sur le port USB
: pour un return en arrête : fichier precedent
: pour une avance rapide : fichier suivant

27 Touche --. Inutilisée sur ce modele.

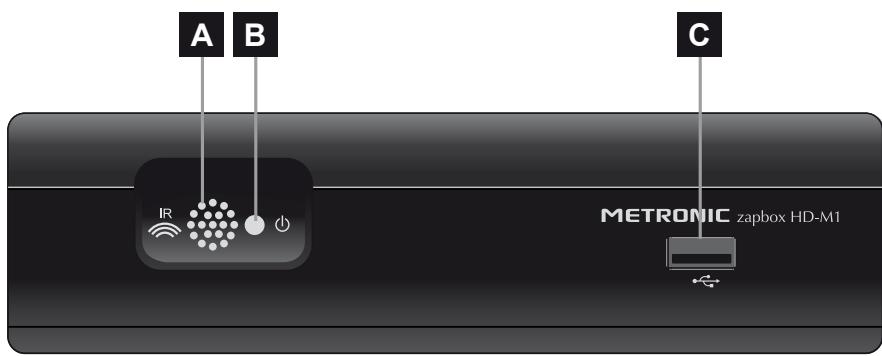

A Récepteur infrarouge (detecte le signal infrarouge de la télécommande).
B Indicateur lumineux. Levoyant allumé vert signifie: en marche. Levoyant allumé rouge signifie: en veille.
C Port USB.

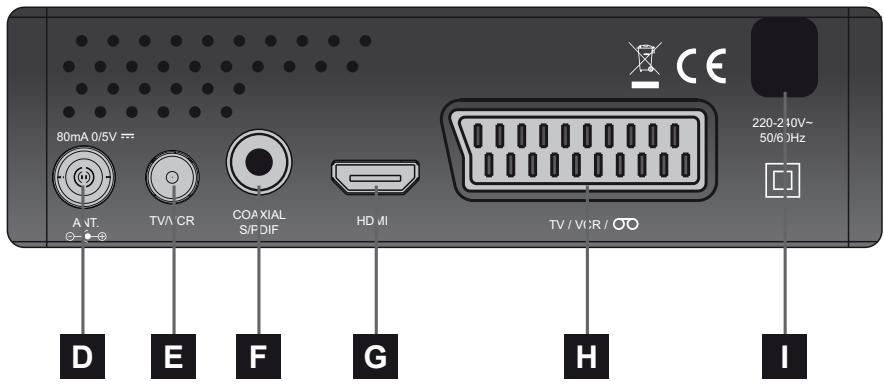

D Entrée antenne terreste (râteau).
E Sortie antennae TV (ou magnétoscope).
F Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.
G Sortie HDMI (Haute définition numérique).
Sortie Péritel. Pour connecter l'adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI.

1 Alimentation secteur.

4 - Utilisation au quotidien

Enutilisationnormale，vousn'utiliserezqueles touches suivantesdont la fonctionestdecriteau paragraphepréciédent：

• Touches pour régler le volume sonore (ou VOL et VOL).
• Touches pour changer de chaîne (ou CH et CH).
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.

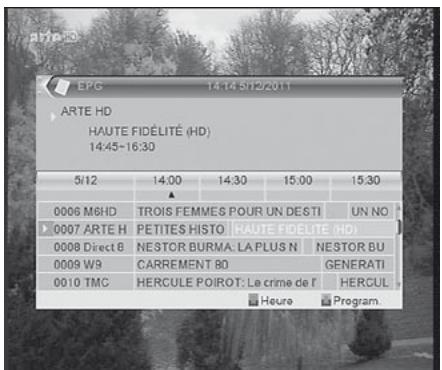

• Touche EPG pour acceder au guide des programmes.
• Touche - pour lancer directement un enregistrement.
• Touche TIMER pour programmer un enregistrement.

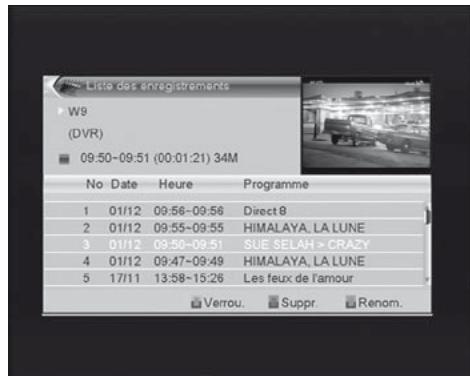

• Touche LIST pour visualiser la liste des programmes déjà enregistrée.
• Touche pour lancer la lecture d'un programme parmi la liste des programmes déjà enregistré.
• Touche ■ pour arrêté l'enregistrement ou la lecture.
• Touche PAUSE pourmettre en pause une émission ou la lecture d'un enregistrement et le reprendre plus tard.
• Touche OK pour acceder à la liste des chaînes.

5 - Personnelier la liste des chaînes

Vous avez deux possibilités pour personneliser la liste des chaînes. La première consiste à créé une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

A - Chaines favorites

Selectionner les chaînes

Allez dans Menu / Edition des chaînes / Listes des chaînes TV.
- Appuyez sur la touche♥ pour activer la sélection des chaînes favorites, puis sélectionnez la chaîne que vous poulez ajouter à la liste et appuyez sur OK. Un petit logo apparait.
- Vous pouvez ainsi ajouter plusieurs chaînes à la liste♥ .
- Appuyez 2 fais sur EXIT pour quitter la seLECTION.
- Appuyez sur OK pour mémoriser votre sélection.
- Appuyez plusieurs fois sur EXIT pour quitter les menus.

Appuyez sur la touche♥ pour afficher la liste des chaînes favorites. Choiser la chaîne avec les flèches ▲▼ puis valider par OK. Un appui sur la touche OK ou les touches CH▲ et CH▼ vous permet de revenir dans la liste complète des chaînes.

B - Modifier la liste des chaînes

Effacer des chaînes

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
• Appuyez 2 fois sur la touche BLEU pour activer la sélection des chaînes à éditer.
• Avec les flèches , Sélectionnez la chaîne à supprimer.
• Appuyez sur la touche OK, une marque de seLECTION apparait après le nom de la chaîne.
• Vous pouvez sélectionné ainsi plusieurs chaînes.
• Appuyez 2 fois sur EXIT pour quitter la seLECTION.
• Appuyez sur OK pour mémoriser votre sélection.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Déplacer des chaînes

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
• Appuyez la touche JAUNE pour activer la seLECTION des chaînes à déplacer.
• Avec les flèches , sélectionnez la chaîne à déplacer.
• Appuyez sur la touche OK, un petit curseur apparait après le nom de la chaine.
• Avec les flèches , déplacez la chaîne à sa nouvelle place.
• Appuyez sur OK pour valider la nouvelle place.
• Appuyez 2 fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pour mémoriser votre sélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note: Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l'option MENU / Installation / Numéro. Chaigne auto sur < Désacté > avec les touches ← ↕.

Votre terminal Zapbox HD-M1 est livre avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passer

• Allez dans MENU / Régliages Système / Contrôle parental.
• Entrez votre mot de passer (0000 en sortie d'usine).
• Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.
• Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.
• Appuyez sur OK et tapez plusieurs fois sur EXIT pour quitter tous les menus.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Blocage par niveau moral

Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous scélectionnez la limite à 12 ans, votre enfant pourra donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaine déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si vous enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.

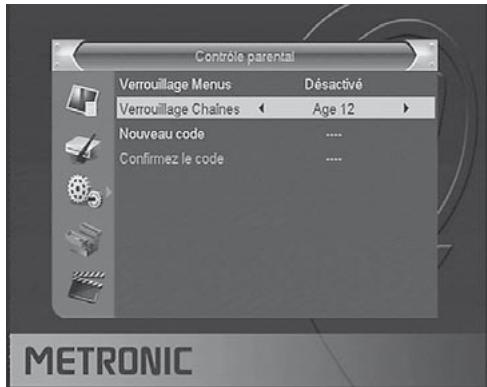

Pour selectionner le niveau moral :

Allez dans MENU / Reglages Systeme / Contrôle parental.
- Entrez le mot de passer (0000 si vous n'avez pas modifié le mot de passer à l' étape précédente).
- Sélectionnez la ligne Verrouillage chaînes avec la flèche .
- Sélectionnez le paramètre avec les flèches .
- Tapez 3 fais sur la touche EXIT pour sortir des menus.

• Allez dans Menu / Edition des chaînes / Liste des chaînes TV.
• Appuyez la touche ROUGE pour activer la seLECTION des chaînes à bloquer.
• Avec les flèches , Sélectionnéz la chaîne à déplacer.
• Appuyez sur la touche OK.
• Entrez le mot de passer (0000 en sortie d'usine), un cadenas apparait après le nom de la chaîne.
• Appuyez 2 fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pour mémoriser votre sélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note: Le blocage par chaîne est déconseilé quand le niveau moral est activé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chânes favorites, etc.) seront perdues.

• Appuyez sur MENU.
• Sélectionnez le 4^ème menu (boîte à outils) avec les flèches .
• Appuyez sur et selectionnez le 2^ème menu (configuration usine).
• Entrez votre mot de passer (0000 en sortie d'usine).
• Tapez puis OK pour confirmer, patiently jusqu'à ce que le menu de sélection de langue apparaisse.

8 - Réglages de l'écran

Le MENU / Réglages système / Système TV permet de désirées options :

• La ligne Sortie Video permet deCHOISIR entre le mode RGB et le modeclassique CVBS. Si l'adaptateur estconnecté avec un cable HDMI auteleviseur, laissez la sortie en modeCVBS pour avoir une image en haute definition.Par contre,avec un cable

péritel, préférez le mode RGB car en résolution standard, celui-ci donne une juste image sur la plupart des téléviseurs.

• La ligne Format d'écran permet de gérer les écrans 4:3 et 16:9 :

• 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.

• 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.

• Auto. Pour un téléviseur 16:9 relié par péritel. Si votre téléviseur est régle correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission.

• 16:9 HDMI. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.

• 16:9 ZOOM. Pour un télévisuer 16:9 en mode plein écran. Les images 4:3 sont donc étiirées horizontally pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons votre attention sur le fait que ce mode alterée libre perception de la normalité.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/RAD vous entrez dans le mode radio.

L'écran vous affiche alors le message «Aucune radio».

10 - Economie d'énergie

Afin de limiter la consommation d'énergie inutil, et conformément à la réglementation européen relative aux apparciels qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser l'adaptateur en marche inutillement. Ainsi, votre apparéil se met automatiquement en veille lorsque vous ne l'utilisez pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures

sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur une touche VOL , par exemple, pour faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

• Allez dans MENU / Réglages Système / Veille Automatique.
• Sélectionner < Désacté > à l'aide des flèches
• Appuyez 3 fois sur EXIT pour quitter les menus.

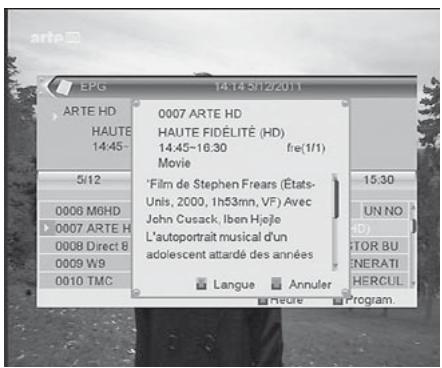

11 - Guide Electronique des Programmes (EPG)

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir ( selon les chaînes qui diffusent ces informations).

Avec les flèches ▲▼◇▶, vous pouvez scélectionner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l'opérateur).

La fenêtre reste vide si les informations ne sont pas diffusées.

Vouvasce la possibilité deprogrammer l'enregistrement d'une émission en mettant en surbrillance l'émission que vous souhaitez enregistrer, puis en appuyant sur le touche ROUGE (n°18 page 9).

Pensez à connecter un disque dur sur le port USB en façade

Note : Les informations du guide des programmes sont diffusées par les

opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d'un enregistrement. Vous devez pour cela éoperator la programmation dans le MENU / Réglages Système / Programmateur.

12 - Recherche de chaînes

Cette opération est à faire des que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Faites un appui long de 3 secondes pour lancer une recherche Auto. OU (par exemple avec une télécommande universelle sans Touche SOS)
• Allez dans MENU / Installation / Recherche automatique.
  Allez sur la ligne Recherche et appuyez sur OK.

13 - Telecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabri-cant de l' apparéil à commander.

Votre terminal étant de conception recente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable que les codes de votre terminal n'ont pas eté mis dans la télécommande universelle.

Nous vous remercions de comprendre que METRONIC ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC.

Pour une télécommande universelle de la marque METRONIC (voir exemple au § 18 page 23 ou notre gamme complète sur www.metronic.com), il y a deux options:

• Soit la référence de votre adaptateur est clairment indiquée (telécommandes évolution 5 ou supérieures), il suffit alors de rentrer le code indiqué.
• Soit la référence n'apparait pas, vous devrez utiliser le code d'un autre adaptorateur METRONIC compatible, tel le modulo DVR01.

14 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigèons cette notice). Pour y accéder, appuyez sur la touche.

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche [ ] pour afficher la fenêtre Sous-titres.
• Appuyez sur pour sélectionner une langue de sous-titre.
• Tapez OK pour valider.

15 - Lecteur/enregistreur numérique

Description rapide

Ce paragraphe déscrit de manière très rapide le fonctionnement général. Il est important de dire les paragraphs suivants où vous trouvrez tout ce qu'il faut savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (●).
• Appuyez sur OK pour valider la durée de l'enregistrement proposée par l'adaptateur (et calculée automatiquement en fonction du guide des programmes) ou changez la durée avec les touches numériques de la télécommande.
• Appuyez sur STOP (■) pour arrêté l'enregistrement

Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable des que le message « Disque USB connecté » apparait et disparaît à l'écran. Avec des disques de grandes capacité, il est normal de nevoir attendre plusieurs secondes.

Vous pouvez dire votre enregistrement à partir du MENU / Enregistrur / List des enregistrentes.

Pour la lecture de contenus autres que ceux enregistrés par l'adaptateur Zapbox HD-M1 lui-même, reportez-vous au § 17 page 22.

Type de medias acceptés

Le port USB en façade est prévu pour accueillir un disque dur externe. L'utilisation de clés USB, n'est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toute fois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garantiet.

Les dispositifs USB (clé ou disque) doivent être formats avec le système FAT32 ou NTFS. Si vous disque comporte plusieurs partitions, la première utilisable est sélectionnée par votre adaptateur lors de la connexion du disque dur.

S'il y a plusieurs partitions, vous pouvez changer la partition dans le Menu / Enregistrreur / Configuration de l'enregistrreur. Si un disque ou une clé n'est pas reconnu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers Windows). Si vous disque n'est pas formaté, ce qui est assez féquent, formatez-le avec MENU / Enregistrreur / Formatage du disque.

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontrez un problème avec un modele particulier, n'hésitez pas à nous contacter pour nous informer du modele qui poserait problème.

METRONIC décline toute responsabilité en cas de perte de données sur le média due à une'utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage.

A - Enregistrement simple

Pour enregistrer une émission qui passes sur la TNT, précédez ainsi :

• Allumez votre adaptateur avec la touche (n°2 page 8).
• Sélectionné la chaîne à enregistrer avec les touches , en tapping son numéro, ou en sélectionnant la chaîne dans la liste (touche OK).
• Si vous n'avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu'à ce que le message « disque USB connecté » s'affiche puis disparaisse, il vous informe que le disque est prét.
• Appuyez sur la touche REC (●); l'enregistrement de l'émission en cours démarre sur le support connecté en USB.
• L'adaptateur vous propose la durée de l'enregistrement, la durée est automatiquement calculée à partir du guide des programmes, validez en appuyant sur OK ou changer la valeur avec les touches numériques (N° 1 page 8) de la télécommande (vous peuvent modifier par la suite la durée de l'enregistrement en appuyant à nouveau sur la touche REC).

Vous pouvez interrompre à tout moment l'enregistrement en appuyant sur la touche STOP (■) de la télécommande et en confirmant l'arrêt (selectionnez OUI et validez par OK).

B - Programmer un enregistrement différé

Vous pouvez programmer jusqu'à 8 enregistrements differés.

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

• Allez dans MENU / Réglages Systeme / Programmateurs ou appuyez sur la touche TIMER (n°22 page 9).
• Choisissez un numéro libre parmi les lignes marquées Désacté (la première fois, choisissez 1) et appuyer sur OK.
• Sur la ligne Programmation, choisissez Une fois avec la flèche.
• Sur la ligne Chaine, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade.
• Sur la ligne Date, entrez la date de l'enregistrement avec les touches numériques, et validez avec OK.
• Sur la ligne Heure, entrez de la même manière l'heure de démarrage de l'émission (en heures et minutes).
• Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
• Sélectionnez Valider et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus.

Note : You've aces also la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur la touche VERTE sur l'émission que vous souhaitez enregistrer.

C - Lire un enregistrement

• Allez dans MENU / Enregistreur / Lists des enregistements ou appuyez sur la touche LIST.
• Les enregistements s'affichent sous forme de liste.
• Sélectionnez l'enregistrement souhaité avec les touches et appuyez sur la touche (PLAY) pour débuter la lecture.
• La lecture de l'enregistrement se lance.
• Vous pouvez avancer ou reculer dans un enregistrement en appuyant sur les touches avance rapide (FFW),回头 rapide (FRW) ou en plaçant à l'aide des touches le curseur à l'endroit voulu, ensuite appuyez sur OK.

Arrêt de la lecture :

Pour arrêter la lecture, appuyez sur STOP (■). L'appareil affiche la liste des

enregistements, vous pouvez alors selectionner une autre video ou bien revenir en mode TV normale en appuyant plusieurs fois sur la touche EXIT.

Note : si vous avez déjà regardé une partie d'un enregistrement, vous avez la possibilité de reprendre la lecture à partir de là où vous l'avez laissé en seLECTIONnant l'enregistrement dans la liste des enregistements et en appuyant sur la touche OK.

D - Exporter un enregistrement sur PC

Les enregistrements sont sauvégardés dans le réseau RECORDS du disque dur. Chaque enregistrement create un réseau spécifique, dont le nom contient la date, l'heure et le nom de la chaine. Le réseau contient deux types de fichiers. Les fichiers avec l'extension.dvr sont utilisés par le HD-M1 pour sauvégarder des données relatives à l'enregistrement, comme par exemple les informations de contrôle parental. Les fichiers .ts contennent les enregistrements audio-video proprement dits.

Ils sont lisibles sur un ordinateur avec un logiciel capable de dire ces formats videotos. VLC version 1.0.5 ou supérieure, par exemple : www.videolan.org

Le blocage parental ne fonctionne pas sur l'ordinateur, il fonctionne uniquement sur le HD-M1.

Si vous visualisiez un enregistrement sur votre ordinateur et que l'image présente des effets «peigne» (entrelacement), activez le filtrre de désentreprises de votre lecteur video (voir l'aide de VLC).

Note : Le décodage de video en Haute Définition nécessite beaucoup de ressources à un ordinateur, assurez vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de décoder de la video en haute définition. Le manque de puissance apparait souvent sous forme d images saccadées.

16 - Fonction TIME SHIFT

Le Time shift permet demettre en pause une émission et de la reprendre quand vous le souhaitez. Lorsque vous regardez une émission et que vous étes interrompu (par le téléphone par exemple),vous pouvezmettre en pause l'émission et la reprendre la où vous l'avez laissée. Pour cela, connectez un disque USB et attendez que le message « Disque USB connecté » s'affiche. Ensuite, appuyez simplement sur la touche PAUSE, l'image se fige, et à votre retour, appuyez sur la touche PLAY pour reprendre l'émission.

En mode différé, vous pouvez faire une pause avec la touche et reprendre

la lecture avec la touche (PLAY). Vous pouvez également faire une avance rapide avec la touche (FFW). Des appuis successifs sur (FFW) font avancer de plus en plus vite, ce qui est symbolisé par l'indication x2 , x4 , etc. sur l'écran. En avance rapide, il est possible que vous rattrapiez le direct, l'adaptateur sort alors du mode différé.

Pour quitter le mode différé, appuyez sur STOP (■). L'afficheur indique le numéro de chaîne, vous étés à nouveau en direct.

Note : Sans que vous puissiez vous en rendre compte, le disque dur commence à enregistrer à chaque changement de chaîne. De ce fait, vous pouvez revenir en arrêté quand vous le désirez, par exemple pour revoir une action au ralenti.

17 - Fonction Lecteur Multimédia

Outre les enregistements faits par l'appareil lui-même, vous pouvez dire d'autres videos stockées sur le disque. L'accès à ces contenus se fait par le MENU / Outils / Lecteur Multimédia ou par la touche (PLAY) lorsque vous regardez la télévision.

Ce menu affiche le contentu du disque USB et vous pouvez ainsi regarder des videos (la plupart des fischiers au format .AVI, .MPG et MP4 sont supportés) en selectionnant le fjchier et en appuyant sur la touche (PLAY) ou OK.

De la même manière, les photos (au format JPEG) sont accessibles dans ce même menu. Une fois que vous avez sélectionné une première photo avec la touche OK, la Zapbox HD-M1 va ensuite afficher les photos suivantes automatiquement sous forme de diaporama.

Pour désactiver la fonction diaporama automatique, quitterze le diaporama en appuyant sur EXIT, puis appuyez sur la touche INFO de la télécommande

et mettez la «Durée de transition» sur . Vous pouvez ensuite visualiser les photos suivantes ou précédentes avec les touches ▲ ▼.

Votre adaptateur Zapbox HD-M1 permet également de dire les fichiers musicaux au format MP3.

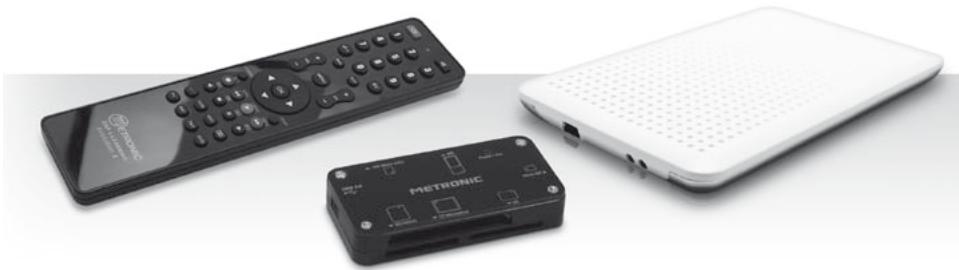

Pour compléter votre installation de l'adaptateur Zapbox HD-M1 il existe dans la gamme de produit METRONIC des produits compatibles.

• Disque dur externe portable (495260) - 2,5" - 250 Go. Permet d'avoir toujours à portée vos photos, vos films.
• La gamme de télécommandes universelles.
• Zap 6 Learning (495336) sa fonction Learning permet de mémoriser toutes les touches de votre télécommande d'origine.
• Lecteur de carte 19 en 1 (495250) spécialement destiné au transfert et à l'échange rapide et facile de données.

19 - En cas de problèmes d'utilisation

Certaines chaînes ne fonctionnent plus.

Appuyez 3 secondes sur la touche SOS (bleue) de la télécommande pour lancer une nouvelle recherche.

Quand j'appuie sur la touche REC, rien ne se passe.

Vérifier que le disque dur ou la clé USB est bien branché. S'il s'agit d'un disque dur USB externe et qu'il possède une alimentation propre, vérifie qu'elle est bien connectée, généralement un voyant s'allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifie qu'il est formaté et qu'il contient au moins une partition en FAT32 ou NTFS.

Pourquoi l'appareil affiche « Disque USB trop lent » lorsque ma clé USB est insérée ?

L'appareil a besoin d'un disque ou d'une clé USB capable de receivevoir les informations enregistréesrapidement, pour cela, l'appareil teste chaque clé (ou disque dur) pour être sur qu'il lui sera possible d'enregistrer les émissions de façon à ce qu'il n'y ait pas de perte de qualité ou d'information.

La solution consiste à changer de disque ou de clé par un modele plus rapide.

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez certaines chanînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chanînes que vous receivez, le niveau de réception n'est pas très élevé. En analogique, votre image n'est pas parfaite.	Vous étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antennes plus performante.
Vous receivez toutes les chanînes numériques, mais la réception est perturbée à certains moments (quand un apparil électrique s'allume, par exemple).	Vous étés perturbé par des parasites.	1 - Remplaceze le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le cable entre l'antenne et la prise.
Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victimes d'échos.	1 - modifier légèrement l'orientation de l'antenne.2 - remplacez l'antenne par une nouvelle ayant des grillès anti'échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieur à 60 sont perturbés ou pas reçus du tout.	Votre antennecoupe le haut de la bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antennenecapte qu'une partie de la bande UHF.	Procurez-vous uneantenne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcté la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vous étes en limite de zone.	Procurez-vousune antenne plusperformante.

FR

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarreurs qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toute fois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambients (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

Adaptateur	Appareil permettant de receivevoir les chaînes en clair de la TNT.
Canal	Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Codec	Codeur/Déccodeur. Moyen d'encoder un contenu audio-video, et de le décoder.
Emetteur	Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Your terminal peut receivevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moinsencer brer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue. Les chaînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle remplaçeront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de vote râteau doivent donc être horizontally.
Terminal	Equipement final d'une communication. Cet adaptateur est un terminal numérique.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

QUESTIONNAIRE QUALITÉ

FR

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui non

Avez-vous d'intervenir sur votre antennne pour capter les chaînes numériques?
oui non

Si oui, avez-vous eu recours à un installerateur ? oui non

Avez vous eu recours à l'assistance téléphonique METRONIC? oui non

Si oui, globalement, etes yous satisfait de ce service.oui non

Globalement etes-vous satisfait de votre achat ? oui non

La notice vous parait-elle bien réalisée pour installer votre terminal ? oui non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

A renvoyer à SAV METRONIC

100 Rue Gilles de Gennes

Node Park Touraine

37 310 TAUXIGNY

METRONIC

CERTIFICAT DE GARANTIE

L'adaptateur numérique terrestre zapbox HD-M1 est garantie deux ans pièces et main d'oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port return à notre charge.

Pour être valable, le bon de garantie doit être dûment compléte et returné ajusté de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : zapbox HD-M1 (441620)

Date d'achat :

N° de série :

A renvoyer à SAV METRONIC

100 Rue Gilles de Gennes

Node Park Touraine

37 310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.

Malgré le sein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Aout)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : zapbox HD-M1 (441620)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les apparèels hors d'usage avec les ordures menagères. Les substances dangereuses qu'ils sont susceptibles deContainir

peuvent nuire a la sante et a l'environnement. Faites repriseces ces apparéils parvoithe distributeur ou utilisez les moyens decollecte sélective mis àvoitrés disposition parasvotte commune.

DOLBY

DIGITAL PLUS

Fabrique sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

ES

FRANCE Assistance technique : 0892 350 315

Prix d'applé 0,34€ TTC / min depuis un poste fixe

BENELUX [phone]

METRONIC ITALIA 02 94 94 36 91

METRONIC IBERICA Servicio técnico : 902 09 01 36 · [e-mail]

METRONIC

100 Rue Gilles de Gennes

Node Park Touraine

37 310 TAUXIGNY

FRANCE

www.metronic.com

Produit fabriqué en Asie

Made in Asia
