MODE D'EMPLOI TSW 250 BLAUPUNKT
Systèmes de subwooofers TSw
Impianto Subwoofer TSw
Consignes de sécurité et averissements relatifs à l'installation 23
Directives et outils d'installation 24
Directives sur la conception des systèmes 25
Types d'enceintes de subwooofers 26
Configurations électriques actives et passives 27
Principes mathématiques de la construction des enceintes 28
Exemples d'enceintes 29
Construction finale d'une enceinte de subwoofer 30
Rérérences supplémentaires 30
Spécifications techniques 76-79
Assistance technique de Blaupunkt 80
Informations sur la garantie limitée 80-81
INDICE
Caratteristiche degli altoparlanti Blaupunkt 31

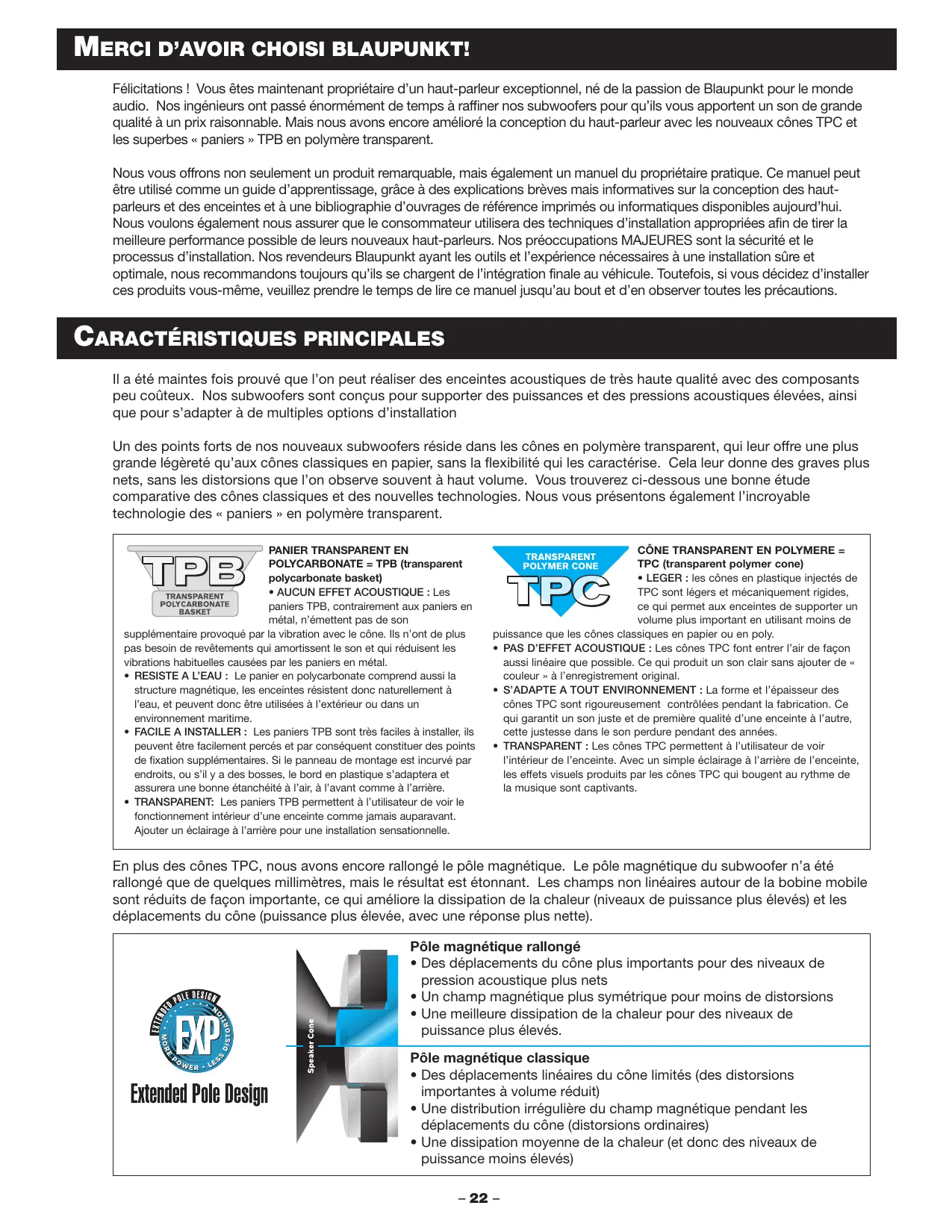

Félicitations! Vous étés maintainant propriétaire d'un haut-parleur exceptionnel, né de la passion de Blaupunkt pour le monde audio. Nos ingénieurs ont passé énormément de temps à raffiner nos subwoofer pour qu'ils vous apportent un son de grande qualité à un prix raisonnable. Mais nous avons encore amélioré la conception du haut-parleur avec les nouveaux cônes TPC et les superbes « paniers » TPB en polymère transparent.
Nous vous offrons non seulement un produit remarquable, mais également un manuel du propriétaire pratique. Ce manuel peut être utilisé comme un guide d'apprentissage, grâce à des explications brèves mais informatives sur la conception des haut-parleurs et des enceintes et à une bibliographie d'ouvrages de référence imprimés ou informatiques disponibles aujourd'hui. Nous voulons également nous assurer que le consommateur utilisera des techniques d'installation appropriées afin de tirer laffective performance possible de leurs nouveaux haut-parleurs. Nos préoccupations MAJEURES sont la sécurité et le processus d'installation. Nos revendeurs Blaupunkt ayant les outils et l'expérience nécessaires à une installation sure et optimale, nous recommendsons toujours qu'ils se chargeant de l'intégration finale au vehicule. Toutfois, si vous decidez d'installer ces produits vous-même, veuillez prendre le temps de dire ce manuel jusqu'àau bout et d'en observer toutes les précautions.
CHARACTERISTIQUES PRINCIPALES
Il a eté maintes fois prouve que l'on peut réaliser des enceintes acoustiques de très haute qualité avec des composants peu couâteux. Nos subwoofoers sont concus pour supporter des puissances et des pressions acoustiques élevées, ainsi que pour s'adapter à de multiples options d'installation
Un des points forts de nos nouveaux subwoofer s'reside dans les cônes en polymère transparent, qui leur offre une plus grande légèrete qu'aux cônes classiques en papier, sans la flexibilité qui les caractérisé. Cela leur donne des graves plus nets, sans les distorsions que l'on observe souvent à haut volume. Vous trouvrez ci-dessous une belle étude comparative des cônes classiques et des nouvelles technologies. Nous vous présentons également l'incroyable technologie des « paniers » en polymère transparent.
PANIER TRANSPARENT EN POLYCARBONATE = TPB (transparent polycarbonate basket)
- AUCUN EFFET ACOUSTIQUE : Les paniers TPB, contrairement aux paniers en métal, n'émettent pas de son
supplémentaire provoqué par la vibration avec le cône. Ils n'ont de plus pas besoin de revêtements qui amortissent le son et qui réduisent les vibrations habituelles causées par les paniers en métal.
- RESISTE A L'EAU: Le panier en polycarbonate comprend aussi la structure magnétique, les enceintes résistant donc naturellement à l'eau, et peuvent donc être utilisées à l'extérieur ou dans un environnement maritime.
- FACILE A INSTALLER: Les paniers TPB sont très faciles à installer, ils peuvent être facilement percés et par conséquent constituer des points de fixation supplémentaires. Si le panneau de montage est incurcé par endroits, ou s'il y a des bosses, le bord en plastique s'adaptera et assurera une bonne échéauté à l'air, à l'avant comme à l'arrière.
- TRANSPARENT: Les paniers TPB permettent à l'utiliser de voir le fonctionnement interieur d'une enceinte comme jamais aparavant. Ajouter un éclairage à l'arrête pour une installation sensationnelle.
- LEGER : les cônes en plastique injectés de TPC sont légers et mécaniquement rigides, ce qui permet aux enceintes de supporter un volume plus important en utilisant moins de
puissance que les cônes classiques en papier ou en poly.
- PAS D'EFFET ACOUSTIQUE: Les cônes TPC fontencer l'air de façon aussi linéaire que possible. Ce qui produit un son clair sans ajouter de « couleur » à l'enregistrement original.
- S'ADAPTE A TOUT ENVIRONNEMENT : La forme et l'épaissieur des cônes TPC sont rigoureusement contrôlées pendant la fabrication. Ce qui garantit un son juste et de première qualité d'une enceinte à l'autre, cette justesse dans le son perdure pendant des années.
- TRANSPARENT : Les cônes TPC permettent à l'utilisateur de voir l'intérieur de l'enceinte. Avec un simple éclairage à l'arrête de l'enceinte, les effets visuels produits par les cônes TPC qui bougent au rythme de la musique sont captivants.
En plus des cônes TPC, nous avons encore rallongé le pôle magnétique. Le pôle magnétique du subwoofer n'a été rallongé que de quelques millimètres, mais le résultat est étonnant. Les champs non linéaires autour de la bobine mobile sont réduits de façon importante, ce qui améliore la dissipation de la chaleur (niveau de puissance plus élevés) et les déplacements du cône (puissance plus élevé, avec une ↔ponse plus nette).
Pôle magnétique rallongé
- Des déplacements du côte plus importants pour des niveaux de depression acquistique plus nets
- Un champ magnétique plus symétrique pour moins de distorsions
- Une meilleure dissipation de la chaleur pour des niveaux de puissance plus élevés.
Pôle magnétique classique
- Des déplacements linéaires du côte limités (des distorsions importantes à volume réduit)
- Une distribution irregulière du champ magnétique pendant les déplacements du cône (distorsions ordinaires)
- Une dissipation moyenne de la chaleur (et donc des niveaux de puissance moins élevés)
Nous recommendons toujours que les haut-parleurs Blaupunkt soit installés par des professionnels, mais le processus d'installation est tellement facile que le consommateur moyen peut y parvenir sans grande difficulté. Quelle que soit la personne qui effectue l'installation, assurez-vous de bien revoir les points suivants avant de commencer :
■ LISEZ LE MANUEL! Compréhension des limitations du produit et de l'installation avant de lever le tournevis.
- PORTEZ DES LUNETTES DE SECURITÉ À TOUT MOMENT - Les projections de débris sont toujours dangereuses.
PROTEGEZ LE VEHICULE - Déconnectez toujours le cable négatif de la batterie avant d'entamer tout travail d'installation. Cela prévient les risques de courts-circuits de fort courant (risque d'incendie).
■ CHALEUR - Gardez tous les haut-parleurs éloignés de composants dégageant de la chaleur, tels qu'amplificateurs, ou de composants automobiles dont la chaleur augmente avec le temps, tels que tuyaux, câbles à fort courant et composants du circuit de freins.
■ ACCORDEZ-VOUS BEAUCOUP DE TEMPS - Une fin d'installation précipitation aboutit presque toujours à des problèmes.
N'ÉCOUTEZ PAS À DES VOLUMES ÉLEVÉS POUR DES DUREES PROLONGÉES - Ces haut-parleurs, utilisés avec un amplificateur de forte puissance, quels qu'en soient les fabricants, peuvent provoquer une surdité permanente après une écoute de plusieurs heures à volume maximum.
AVENTISSEMENTS RELATIFS À L'INSTALLATION!
Avant de désosser votre superbe voiture neuve, vousdezavoirquelques connaissancesde base sur I'installation et savoirutiliserdesoutils mécaniquesetélectriquescourants.
L'observation de tels conseils et avertissements relatifs à l'installation évitera d'endommager le vehicule, ainsi que les risques d'incendie.
■ ENCORE...LISEZ LE MANUEL! De nombreuses informations utiles se trouvent dans ce manuel, qui vous feront gagner du temps et vous évitérer des problèmes ultérieurs.
COUVREZ LES ZONES DE TRAVAIL DU VEHICULE - Utilisez des serviettes ou des couvertures afin de protégger les zones de travail du vehicule des rayures ou des coups.
DéCONNECTEZ LE CÂBLE (-) DE LA BATTERIE - Pas d'étincelles ni de feu s'il vous plaît !
"RéVISEZ " L'INSTALLATION - Avant d'utiliser tout outil ou de retarder tout composant du vehicule, prenez quelques minutes afin de revoir les projections de l'installation (par exemple, vérifie qu'il y a suffisamment de place à l'endetroit où vous projetez d'instructor l'enceinte avant de démonter l'intérieur de la voiture).
"RéVISEZ " LE VÉHICULE - Avant de percer ou de découvert toute surface, assurez-vous qu'aucune durit d'esence ou hydraulique ne se trouve derrière. Assurez-vous également qu'aucun cable ne passes derrière ou aproximate de la zone de montage envisagée (souvenez-vous...les vis dépassent souvent de 2 à 5 centimètres à l'arrête de la surface de montage).
ASSUREZ-VOUS D'UN DÉGAGEMENT SUFFISANT - Avant de couper ou de percer, assurez-vous que le haut-parleur tiendra physique dans l'endetroit envisagé. Vérifiez les dégagements autour des barres de torsion du pont arrêté ou d'autres éléments structuraels.
CHAQUE VOITURE EST ASSEMBLÉE DIFFÉRMENT - Chaque constructeur d'automobiles utilise des techniques d'assemblage différentes. Faites attention lorsque vous enlevez/modifiez les panneaux ou les surfaces de montage, car les vis ou les attaches uniques qui les assemblent sont difficilles à replacer si elles sont perdues ou cassées.
■ FAITES ATTENTION AU PARCOURS DES CÂBLES - Lorsque vous posez les câbles audio, assurez-vous dans la mesure du possible que les câbles RCA ou de haut-parleurs sont placés à l'écart des câbles d'alimentation électrique à fort courant du vehicule ou de l'amplificateur. Cela aidera à éviter que des bruits ne se glissant dans le système audio et préviendra un endommagement potentiel du cablage du vehicule.
FAITES ATTENTION À TOUTES LES CONNXIONS - Lorsque vous effectuez des connexions, assurez-vous que chacune d'entre elles est propre et correctement attachée. Observe soigneusement toutes les marques de polaritéafin d'assurer une performance finale optimale.
■ ATTENTION - LES TUYAUX ET LES RÉSERVOURS D'ESSENCE SONT MAINTENANT PLACES DIRECTEMENT DERRIÈRE LE PONT ARRÊRÉ SUR BEAUCOUP DE VOITURES - ASSUREZ-VOUS D'UN DÉGAGEMENT SUFFISANT AVANT MÉME DE SONGER À UN TEL ENDROIT !
De simples outils à mains sont suffisants pour la plupart des installations, s'il s'agit du remplacement des haut-parleurs d'origine. Si les emplacements d'origine ou d'autres emplacements de montage pratiques ne sont pas utilisés, vous aurez besoin d'outils électriques afin de percer et de découvert du plastique et du métal. Vous trouverez ci-dessous une bonne liste de départ :
Metre à ruban et règle
- Marqueur et poisson
Tournevis à têtes plates et cruciformes (de tailles petites et moyennes)
- Attaches de cables en Nylon
Pinces : blocantes standard et pointues
Petit pied de bichea garniture
Cisailles ou outil à découvert pour couper du métal d'épaissur fine et moyenne
■ Pinces coupantes, dénudeur, bande adhésive d'électricien, pinces à serrir et terminaux appropriés
Perceuse et mèches appropriées (1/8 pouce (3,18 mm), 1/16 pouce (4,76 mm), et 1/4 pouce (6,35 mm) pour commencer)
Scie sauteuse electrique (scie a chantourner)
DIRECTIVES D'INSTALLATION
Nos recommandons fortement que you chargez un professionnel de I'installation de vos haut-parleurs Blaupunkt. Si you decidez d'effectuer I'installation you-meme, veuillez prende note des informations importantes suivantes:
Avant de couper tout métal ou garniture, assurez-vous qu'un dégagement suffisant existe autour des pieces mobiles, des cables d'origine, des fils et des tuyaux avant l'installation finale.
Assurez-vous de laisser suffisamment de câblage en excès afin d'éviter d'avoir à tirer ou à déconnecter les cables lors d'un évientuel service d'entretien ultérieur.
- Attachez les câbles libres avec des attaches en Nylon afin qu'ils ne se prennet pas dans les pièces mobiles ou qu'ils ne provoquent pas un court-circuit dû à l'abrasion d'un frottement continuel.
Ne montez jamais les haut-parleurs dans les ailes d'un vehicule ou a un endroit ou ils seraient exposés à l'humidité ou aux projections routières.
■ Observe la polarité correcte des haut-parleurs. Le pôle positif est marqué d'un symbole (+) ou d'un point de couleur rouge. À basses fréquences, les woofer hors phase s'annuleront l'un l'autre, résultat en une faible sortie de graves.
■ Bien que les composants utilisés dans les haut-parleurs Blaupunkt soit de qualité supérieure à la plupart des standards de qualité, les cadres de haut-parleurs peuvent se voiler à cause d'une installation incorrecte ou d'une surface inégale.
Cela peut arriver lorsque les surfaces sont fortement rembournées ou recouvertes de moquette épaisse et que les vis ne sont pas toutes serrées de la même façon ou trop serrées. Il en résultat un assemblage de bobine mobile endommagé dû à son décentrage.
Lors de l'installation de plus d'un haut-parleur par canal d'amplificateur, assurez-vous que I'impedance totale n'endommagera pas I'amplificateur en etant trop faible (par exemple, une impedance minimum de 2 ohms est courante).
La taille des cables de haut-parleurs doit être suffisante pour supporter la puissance totale de l'amplificateur (un calibre de 16 est suffisant pour 90% des systèmes audio, en supposant un amplificateur de puissance inférieure à 100 watts et des cables de longueur inférieure à 6 mètres [20 pieds])
■ Les cables de haut-parleurs doivent toujours etre electriquement et physiqueirement isolés du vehicule et posés à l'ecart du cablage du vehicule transportant de forts courants et du bruit (par exemple, systèmes de freins ABS et signaux d'ordinateurs de moteur)
MISE À L'ESSAI FINALE DU SYSTÉME ET DÉPANNAGE
Une fois le système installé, mettez tout le système audio en marche à l'aide de l'interrupteur principal et augmentez LENTEMENT le volume en sélectionnant une musique comportant toutes les plages de fréquences. Prenez des mesures correctives immédiates afin d'éviter d'endommager le haut-parleur, l'amplificateur ou le vehicule, si un des problèmes suivants apparait :
| AUCUN SON ou TRÉS FAIBLES NIVEAUX SONORES | Assurez-vous que les amplificateurs sont bien en marche et que les commandes de gain sont à un niveau intermédiaire Assurez-vous du niveau des signaux RCA à l'aide d'un petit test de l'amplificateur Assurez-vous que le câblage d'alimentation et de masse, ainsi que le câblage RCA à tous les canaux sont corrects Assurez-vous que la tension d'entrée de l'amplificateur est ajustée (12-14 volts dans la plupart des vehicules) Installéz un autre haut-parleur extérieur au niveau de l'ampli pour voir s'il en sort un son. Remplacez l'amplificateur |
| L'ALIMENTATION DE L'AMPLIMARCHE PUIS S'ARRÊTE ou HAUTS NIVEAUX DE DISTORSION | Assurez-vous que la tension d'entrée de l'amplificateur est ajustée (12-14 volts dans la plupart des vehicules) Assurez-vous que l'impédance de la charge de haut-parleurs est de 2 ohms ou plus par canal Assurez-vous qu'un cable n'est pas pincé ou qu'il n'est pas en court-circuit avec la masse du vehicule Diminuez le gain d'entrée de l'ampli - l'entrée est peut-être suralimentée L'ampli doit être suffisamment ventilé - il est peut-être surchauffé |
PLANIFICATION DU SYSTÉME
L'impact le plus important que l'on puisse avoir sur tout système audio (automobile ou domestique) s'obtient avec la qualité sonore des haut-parleurs, leur emplacement respectif et leur rendement générale (volume). Un amplificateur de 4x20 watts avec quatre haut-parleurs double cônes ne va jamais faire beaucoup d'effet. La première amélioration majeure consiste à ajouter de fortes basses fréquences qui donnent au système une sensation de "puissance ?. Les voitures les plus récentes ont souvent des haut-parleurs coaxiaux acceptables placés à des endroits acceptables. La plupart des auditeurs découvertront que, grâce à l'ajout d'un subwoofer et d'un amplificateur, le système, bien que de performance modérée, devient étonnement faisant à écouter. L'étape d'amélioration de la performance suivante consiste à ajouter des hautparleurs de haute et moyennes fréquences de bonne qualité (haut-parleurs "satellites ?), puis à ajouter un subwoofer pour les basses fréquences.
MISE EN PLACE DU SYSTÉME
La configuration des haut-parleurs constitue un problème courant de l'installation de systèmes audio dans les automobiles. Nous cherchons à créé un espace sonore devant nous ( comme pour un concert), plutôt que venant en partie de l'avant et en partie de l'arrière. Cela exige de buns haut-parleurs de moyens et d'aigus à l'avant, habituellément montés dans les portes pour un bon équilibre croite/gauche, avec une fréquence de recouvrement passée-haut supérieure à 80-100 Hz. La meilleure image stéréophonique est obtenu lorsque les haut-parleurs avant sont placés le plus à l'avant possible, afin que les hautparleurs soient à la même distance de la position d'écoute. Les basses profondes nécessrent un subwoofer, mais il est pratiquement toujours placé derrière nous, dans le coffre ou le compartment arrêté. Si la fréquence de recouvrement du subwoofer est trop élevé, les voix graves peuvent sorting "gargouillées" du subwoofer et tirer ainsi l'espace sonore vers l'arrière, ce qui est très peu naturel et donc indésirable.

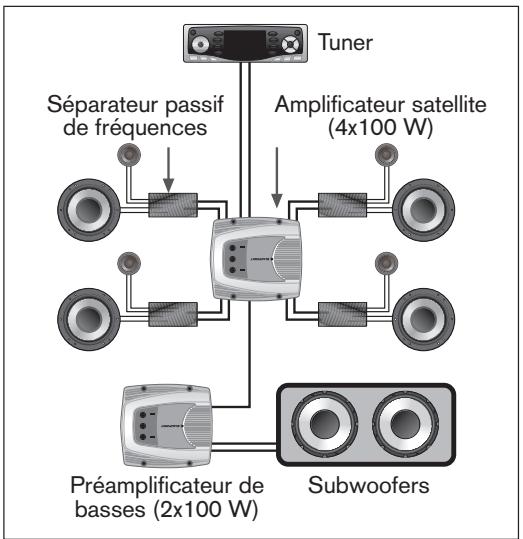

SYTÉMES MULTICANAUX
Le passage à des amplificateurs supérieurs d'environ 4x50 watts sur les canaux de satellites avec des haut-parleurs séparés est une étape habituelle et acoustiquement gratifiante. L'amélioration de l'équilibre acoustique droite/gauche et de l'image stéréophonique se remarque rapidement. Avec l'ajout d'un amplificateur de subwoofer dédié, la" puissance"perçue du système est souvent spectaculaire.
Afin d'obtenir un tel système multicanaux, un filtré de répartition doit être installé afin de garder les basses fréquences hors des haut-parleurs de fréquences moyennes. Un tel" aiguillage" dirige les fréquences basses ou élevées vers leurs haut-parleurs respectifs. Ces aiguillages peuvent être passifs" (de simples bobines et condensateurs) lorsqu'ils limitent la fréquence de fonctionnement reçue par leurs haut-parleurs respectifs. Un aiguillage peut également être" actif ?, lorsqu'un boîtier electronique doit être place avant un amplificateur dédié et fait passer le signal par un petit cable de signal RCA avant qu'il soit amplifié.
En général, les aiguillages actifs sont plus courants pour les fréquences de recouvrement moyennes/basses, car ils filtront moins les basses fréquences et sont de taille plus réduites que leurs équivalents passifs. Les aiguillages passifs sont plus souvent utilisés lorsqu'ils fournissant un
filtrage ajustat des fréquences de recouvrement moyennes/hautes avec les haut-parleurs satellites de fréquences moyennes et à leurs tweeters ( Haut-parleurs d'augus). Les aiguillages passifs de haute fréquences n'exigeant que des bobines et des condensateurs de petites tailles, ils sont facies à installer et fonctionnent correctement.
PUISSANCE DE L'AMPLIFICATEUR
Le choix de l'amplificateur et de sa puissance est important, mais pas autant que celui des haut-parleurs et de leur placement. L'équilibrage de la puissance efficace (continue) avec celle des haut-parleurs est importante, mais il doit être noté que la sous-puissance d'un système peut souvent plus endommager les tweeters que de leur fournir une alimentation légèrement supérieure à la puissance nominale des haut-parleurs. Si les haut-parleurs ont une puissance efficace nominale de 50 watts, vous pouvez souvent les alimenter sans problèmes avec des amplificateurs de 60-80 watts efficaces SI les amplificateurs ne sont pas poussés jusqu'à écrêtage (distorsion profonde).
L'IMPÉDANCE est la résistance électrique d'un courant continu (CC) et est généralement de 4 ohms pour la plupart des haut-parleurs de voitures. Les charges d'impédance ne devraient pas tomber en dessous de l'impédance recommende par le constructeur, car l'ampli surchaufferait et pourrait parfois s'arrête (2 ohms/canal est courant).
QUALITE SONORE CONTRE VOLUME
Les systèmes acoustiques bien concus peuvent tous reproductive un son de bonne qualité, même à des niveaux de volume élevés. Au dessus d'environ 120 dB (décibels), le son n'est pas perçu comme devenant tellement plus fort à cause du manque de linéarité de l'oreille humaine. Un système de quatre haut-parleurs dont le rendement nominal par haut-parleur est de 90 dB (1 watt/1 mètre) atteindre souvent environ 110-115 dB s'il est alimenté à 100 watts par canal de haut-parleur. (Bien que cela soit souvent discuté, cela représentée une pression acoustique plus que suffisante pour l'appréciation de la plupart des étres humains, et peut facilement provoquer la surdite lorsque de tels niveaux sont subsis plusieurs heures durant.)
Il existe 5 types d'enceintes de subwoofer s communément utilisés dans le monde de l'acoustique automobile ; les écrans acoustiques infinis, les enceintes scellées, les enceintes acoustiques, les enceintes passe-bandes à simple accord et les enceintes passe-bandes à accords décalés. Aucune de ces conceptions n'est supérieure à une autre, car elles représentent toutes un compromis de performance, de tenue en puissance et de complexité de design/construction. Le choix dépend de vos habitudes et de vos critères d'écoute personnels.
Le subwoofer Blaupunkt ayant un design aux caractéristiques "multienceintes", sa performance est remarquable dans TOUTES les installations, mais il est optimisé pour des configurations scelledes, acoustiques et passe-bandes à simple accord à cause de ses valeurs Qts modérées. Vous trouvez ci-dessous un somme de ces 5 enceintes populaires. Leurs avantages et désavantages respectifs, en particulier, sont énoncés, afin que vous puissiez désirir en connaissance de cause celles qui vous convennent le mieux.
ENCEINTE À ÉCRAN ACOUSTIQUE INFINI il s'agit simplement d'un woofer installé dans la plage arrêté d'une voiture et qui utilise le coffre de la voiture comme enceinte. Avantages: installation simple et performance ajustate. Désavantages: pression acoustique seulement modérée et médiocre tenue en puissance.
ENCEINTE SCELLEE (ou "enceinte fermée"): offre un des mêleurs compromis de performance et de tenue en puissance. Avantages: simple construction de l'enceinte, haute tenue en puissance, excellente réponse de transitoires et atténuation douce des basses fréquences. Désavantages: taille d'enceinte modérée ou grande, rendement modéré, niveaux de pression acoustique modérés.
ENCEINTE ACOUSTIQUE (ou "ventilée" et "bass reflex"): il s'agit simplement d'une enceinte scellée importante un tube spécifique accordé. La réponse de basses fréquences est étendue par rapport aux enceintes scellées. Avantages: fréquence de coupureasse,faible distorsion dans sa bande de fonctionnement,excellent rendement,bonne réponse de transitoires,tenue en puissance modérée (dans sabande de passage) et petite taille d'enceinte.Désavantages: conception complexe et tenue en puissance limitee lorsque I'alimentation est poussaee aux fréquences tres basses (en dessous de la fréquence d'accordement de I'ouverture).
ENCEINTE PASSE-BANDE À SIMPLE ACCORD (ou "passe-bande de quatrième rang"): Un des mêleurs design pour les voitures. Il s'agit en gros d'un" compromis" de performance et de fiabilité entre une enceinte scellée et une enceinte acoustique. Avantages: petite taille d'enceinte, performance de basses fréquences étendue et peut être utilisée avec des amplificateurs de TRÉS haute puissance. Désavantages: légère chute de rendement par rapport à une enceinte acoustique et complexité accrue de design et de construction.
ENCEINTE PASSE-BANDE À ACCORDS DÉCALES (ou "passe-bande de sixième rang"): malheureusement souvent utilisé dans les voitures comme une" corne de brume" acoustique - niveau de pression acoustique très élevé, mais qualité de tonalité marginale si l'enceinte n'est pas construite avec précision. Avantages: niveau de pression acoustique enormé à partir de TRÉS petites enceintes. Désavantages: construction TRÉS complexe et tendance à la surexcursion du cône dans les fréquences se trouvant en dehors de sa féquence de fonctionnement si un filtre électrique de haute qualité n'est pas utilisé.
CONFIGURATIONS ÉLECTRIQUES ACTIVES ET PASSIVES
Le subwoofer doit être connecté électriquement à un amplificateur, qu'il s'agisse d'un ampli dédié pour les basses fréquences ou de l'amplificateur incorpore de l'autoradio. Le meilleur rendement sera évidemment obtenu avec l'amplificateur dédié externe, à cause de sa puissance habituèlement plus élevé (par exemple 100 watts pour l'ampli contre 20 watts pour l'autoradio). Afin d'éviter des rendements décevants, nous recommendons des amplificateurs de puissance efficace supérieure à 50 watts, dans la mesure du possible. Il ne s'agit PAS d'une valeur minimum ; il s'agit simplement du point de puissance à partir duquel l'amélioration acoustique substantielle d'un bon système subwoofer/amplificateur commencevrémentàsefaireSENTIR.
Maintenant que nous avons démontré qu'un amplificateur de subwoofer dédié exter est nécessaire à un rendement optimal, nous devons Traitser le signal d'une façon ou d'une autre afin de le limiter aux seules basses fréquences. Cela s'effectue grâce à un "aiguillage", qui peut être soit "actif ", soit "passif". Comme nous l'avons dit plus tout dans ce manuel, un système actif est préféritable à cause de sa petite taille et de sa meilleure définition de fréquences. Il doit toute fois être placé avant l'amplificateur et faire passer le signal par un cable RCA. Cela n'est généralement pas un problème dans la plupart des installations.
La conception passive représentée uniquement "en force", qui requiert des bobines et des condensateurs de grande taille, mais il s'agit souvent d'un procédé" vite fait" pour obtenir rapidement une réponse de graves dans la voiture et sans les problèmes de bruit qu'ilque fois associés aux aiguillages actifs. Son plus grand avantage est réalisé lorsqu'vous pouvez obtaining une combinaison de mode stéreo passe-haut/subwoofer ponté courante avec les amplificateurs à 2 canaux. De telles configurations sont presentées dans les manuels de la plupart des amplificateurs. Vous trouvrez ci-dessous un simple sommaire montrant comment connecter une telle installation passive.

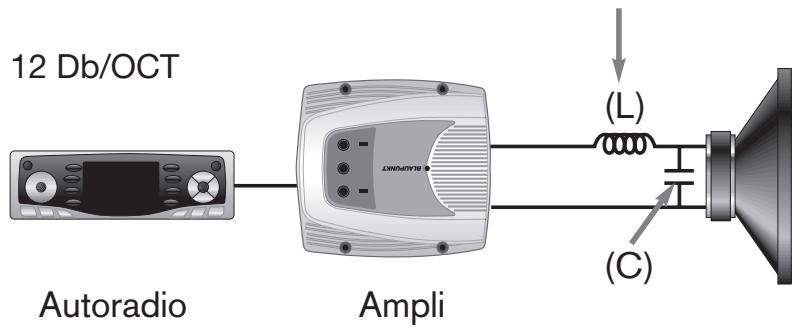

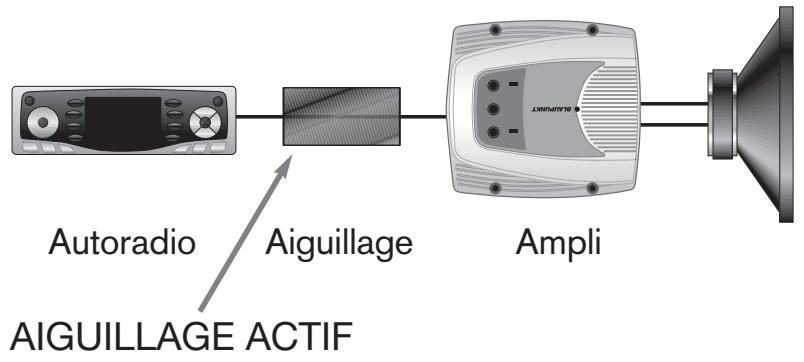

SYSTEMES A AIGUILLAGE ACTIF

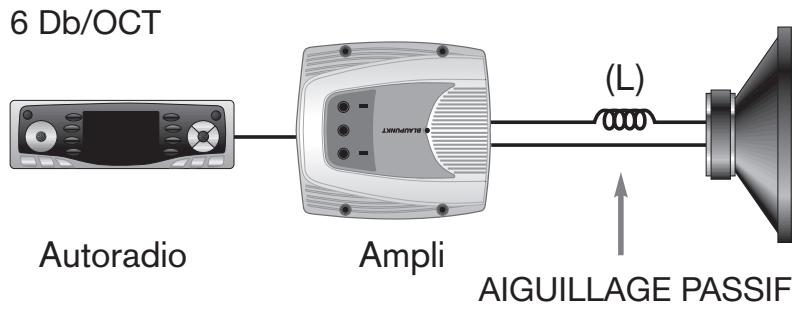

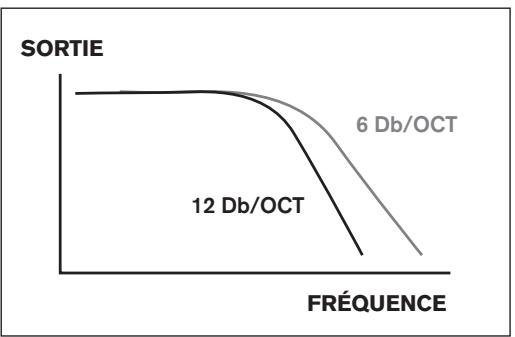

SYSTÉME À AIGUILLAGE PASSIF
| Fréquence de recouvrement (Hz) | Valve de bobine d'inductance (mH) |
| 80 | 8.0 |
| 100 | 6.4 |
| 150 | 4.2 |
| 200 | 3.2 |
| Fréquence de recouvrement (Hz) | Valve de bobine d'inductance (mH) | Valve de condensateur (uF) |
| 80 | 11.5 | 350 |
| 100 | 9.0 | 280 |
| 150 | 6.0 | 180 |
| 200 | 4.5 | 140 |
PRINCIPES MATHEMATIQUES DE LA CONSTRUCTION DES ENCEINTES
CALCUL DES SURFACES ET DES VOLUMES
Bien qu'il soit maintainant possible d'acheter des enceintes préfabriquées, la construction de sa propre enceinte est souvent amusante, acoustiquement gratifiante, ou même une nécessité d'adaptation pour de nombreux vehicules. La construction d'une telle enceinte EXIGE une compréhension élémentaire de certains principes mathématiques sans laquelle vous risquez de dépensese une quantite incroyable de temps et d'argent à commetre des erreurs de conception et d'assemblage de l'enceinte. La surface des ouvertures est mesurée en centimétres carrés (cm?) ou en pouces carrés . Ces calculs dépendent des valeurs de la hauteur et de la largeur ou du diamètre des cercles.
La surface des ouvertures est mesurée en centimètres carrés (cm?) ou en pouce carres. Ces calculs dépendent des valeurs de la hauteur et de la largeur ou du diamètre des cercles.
SURFACES
Cercle ou trou
Surface ou mur rectangulaire
Surface ou mur triangulaire
CALCUL DES SURFACES
| Cercle ou trou | S = 0,79 x d x d |
| Surface ou mur rectangulaire | S = h x l |
| Surface ou mur triangulaire | S = 0,5 x h x l |
Le volume des formes assemblées est calculé en centimètres cubes (cm?) ou en pouces cubiques. Ces calculs dépendant de la hauteur, de la largeur et de la profondeur pour les formes rectangulaires et du diamètre et de la profondeur des formes cylindriques.
VOLUMES
Cylinders
Boite rectangularie
Boite triangulaire
Forme conique
CALCUL DES VOLUMES
| Cylinders (tube d'ouverture) | V = 0,79 x d x d x h |
| Boîte rectangulaire | V = h x l x p |
| Boîte triangulaire | V = 0,5 x h x l x p |
| Forme conique | V = 0,26 x d x d x h |
CONVERSION DES SURFACES ET DES VOLUMES
Les données techniques des haut-parleurs sont souvent données en unités de mesure anglaises et métriques (par exemple, pôues et mêtres). C'est pourquoit il est souvent nécessaire de passer d'un format de taille à un autre lors du calcul des dimensions (par exemple, pôues cubiques et pieds cubiques). Afin d'effectuer facilement les conversions d'un format à un autre, vous pouvez utiliser la table de conversion suivante :
CONVERSION DES SURFACES ET DES VOLUMES
| POUR CONVERTIR À PARTIR DE: | MULTIPLIER Z VOTRE NOMBRE PAR: | POUR OBTENIR UNE VALEUR EN... |
| Pouces | 0,0254 | Mètres |
| Mètres | 39,37 | Pouces |
| Pouces carrés | 0,007 | Pieds carrés |
| Pieds carrés | 144 | Pouces carrés |
| Pouces cubiques | 0,00058 | Pieds cubiques |
| Pieds cubiques | 1728 | Pouces cubiques |
| Litres | 0,035 | Pieds cubiques |
| Pieds cubiques | 28,3 | Litres |

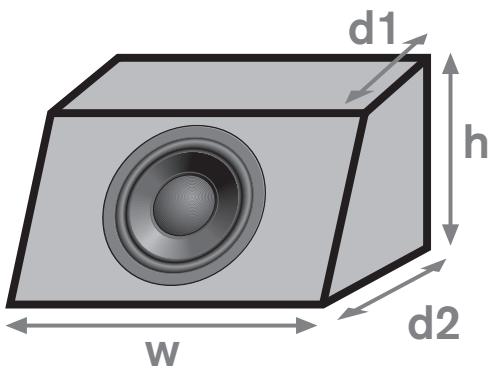

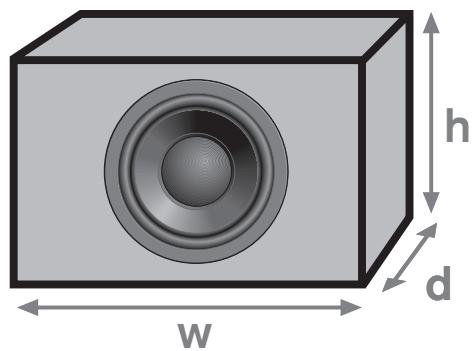

QUELQUES DIMENSIONS POUR LES ENCEINTES BLAUPUNKT
Cette page ne vous est proposée que comme un point de départ pour la réalisation de boitiers. Bien que nos woofer s'adaptent bien à des boitiers de volumes très variés, beaucoup degens construissant des boitiers trop grands, en partant du principe qu'ils obtiennent une meilleure réponse de basses avec des boitiers gigantesques. En termes d'acoustique, c'est faux et vous devez respecter les volumes conseillés et les données prévisionnelles de performance au moment de faire vos choix en matière de boitiers. A contrario, l'erreur la plus commune est de mettre un gros woofer dans un boitier minuscule, ce qui a pour effet d'étouffer littéralement les basses fréquences.
Afin de vous aider à comprendre cette question de volume, vous trouvrez ci-dessous des tableaux et des croquis, ainsi que quelques notions sur les rapports qui existent entre la hauteur, la largeur et la profondeur d'un boitier. Il ne s'agit, en aucune façon, de chiffres « magiques », mais seulement de dimensions courantes qui s'adapteront à la plupart des vehicules et fonctionneront bien.
Toutes les dimensions sont données pour l'extérieur, en tenant compte d'une épaissur de bois de 1,90 cm. Chaque volume tient également compte des volumes de déplacement d'air pour un woofer (en moyenne 4,25 dm3 pour un woofer de 25,50/30,50 cm) et d'un évent de taille moyenne (7,60 cm de diamètre x 17,80 cm de longueur). Veuillez notes que les variations de la taille du boitier ont peu d'impact sur la qualité finale du son : des variations de +/- 5% sur les dimensions interieures du boitier d'un haut-parleur se remarquent rarement. En outre, sauf pour les boitiers les plus petits, les déplacements des objets interieurs, tels que l'évent ou les croisillons, sont négligeables.
| Boîtier rectangulaire simple (dimensions extérieures en centimètres) | |||
| Volume intéieur nominal (cu. ft.) | Hauteur (h) | Largeur (w) | Profondeur (d) |
| 0.5 | 14 | 15 | 8 |
| 1.0 | 14 | 16 | 12 |
| 1.5 | 16 | 20 | 12 |
| 2.0 | 16 | 26 | 12 |
| 3.0 | 18 | 33 | 12 |
| 4.0 | 18 | 36 | 14 |
| Boîtier d'angle simple (dimensions extérieures en centimètres) | ||||
| Volume intéieur nominal (cu. ft.) | Hauteur (h) | Largeur (w) | Profondeur (d1) | Profondeur (d2) |
| 0.5 | 14 | 15 | 6.5 | 9.5 |
| 1.0 | 14 | 16 | 10.5 | 13.5 |
| 1.5 | 16 | 20 | 10.5 | 13.5 |
| 2.0 | 16 | 26 | 10.5 | 13.5 |
| 3.0 | 18 | 33 | 10.5 | 13.5 |
| 4.0 | 18 | 36 | 12.5 | 15.5 |
Avant d'effectuer la conception, le découpage du bois et l'assemblage finals de l'enceinte, certains aspects élémentaires de la construction des enceintes doivent être compris. Ces aspects sont liés de façon acoustiques, certains sont des conseils de construction, d'autres recherchent simplement à assurer la longévité du produit pour l'auditeur.
■ Les écrans acoustiques infinis sont simplement des pieces de bois qui Maintiennent le haut-parleur à la plage arrêté de la voiture. Si vous désissiez cette installation (dont la performance est généralement médiocre), vous nevez prendre soin de bien sceller/alfater tous les trous qui s'ouvre sur le siège arrêté afin d'obtenir une réponse de graves appropriée.
Les enceintes en forme de coin consistent simplement en une boite triangulaire ajoutee a une boite rectangulaire.
Ajoutez les valeurs arithmetiques de ces deux boites et vous obtenez le volume d'une enceinte en forme de coin.
Lrs du calcul, assurez-vous de bien ajuster les volumes interieurs en fonction du volume des ouvertures et des haut-parleurs.
Tous les calculs doivent et re effectués avant d'entamer la coupe du bois. Si le volume final des enceintes est 5 % plus grand ou plus petit que le volume optimal, ne vous inquiéte pas ; vous aurez rarement l'occasion d'entendre la différence! Cela est très important car les enceintes préfabriquées marchent souvent bien, même lorsqu'elles sont légèrement inexactes. De même, si vous oubliez de compenser pour le volume du haut-parleur ou de l'ouverture, peu degens en remarqueront la différence acoustique.
La forme de l'enceinte n'a aucune influence sur les fréquences très basses. De telles longueurs d'ondes autorisent praticquement toute forme ou longueur raisonnable, mais les formes vraiment bizarrens devraient etre évitées afin de facilititer la découpe et le collage.
■ Les panneaux d'aggloméré ou de fibres à moyenne densité, ainsi que du contreplaqué de bouleau de bonne qualité sont de bons matériaux pour la construction d'enceintes d'une épaissur de 14-25 mm (5/8-1 pouce). Les panneaux de bois massif devraient être évités car ils se fendent ou se voilent avec le temps dans l'environnement de la voiture.
Tous les joints de l'enceinte doivent etre collés, visses,uis calfates afin d'eviter la separation des panneaux et les fuites d'air avec le temps.
La pose d'entreprises dans les enceintes de grande talle est importante afin d'éviter que les panneaux eux-mêmes ne résonnent.
Des matériaux d'amortissement sonique (tels que de la bourre de fibre de verre de 5-10 cm d'épaissur [2-4 pouces]) devraient couvir 50% environ des murs interieurs. Cela aide à réduire la résonnance des hautes fréquences et à augmenter le volume de l'enceinte parçu par le woofer d'environ 10-15%.
La pulverisation sur les murs interieurs de materiaux d'amortissement tels que couches d'antirouille pour automobile à base de goudron est un des moyens les plus efficaces d'amortir la résonnance des murs.
L'enceinte terminée doit permettre l'accès ultérieur au haut-parleur, s'il advient qu'il soit endommagé pour quelque raison que ce soit.
Des bornes de connexion universelles montees sur l'enceinte pour le raccordement electrique sont fortement recommandees. Il est alors facile d'enlever l'enceinte du vehicule pour entretien ou pour la protection antivol.
■ Utilisez dans la mesure du possible des tubes de grand diamètre afin d'éviter les bruits dus au souffle. Les tuyaux de plomberie en PVC sont bon marché et se trouvent couramment dans des diamètres de 3, 4, et 5 pouces (7,62 cm, 10,16 cm et 12,70cm). Les "coudes" de connexion en PVC permettent de faire des angles à l'intérieur de l'enceinte avec un diamètre moyen se trouvant au centre du tube.
■ Essayez toujours d'utiliser des aiguillages actifs (electroniques). La plupart des amplificateurs construts aujourd'hui les ont incorpores. La distance de montage entre le bord du haut-parleur et l'ouverture devrait etre dans la mesure du possible inférieure à 30,50 cm environ (12 pouces). A l'egard des enceintes acoustiques simples, vous ne POUVEZ PAS obtenir de reponse a des fréquences inférieures en adoptant simplement une fréquence d'accord inférieure à celle recommandée. Cela résultat en un sévere suramortissement de I'enceinte et en une acoustique" brouillée ?
Avant de coller et de visser le tout, faites un assemblage léger des panneaux avec des pointes afin de voir si l'enceinte tient dans la voiture. Vérifiez également que le mur arrête de l'enceinte offre un dégagement suffisant à l'aimant du woofer. De nombreuses choses sont à considérer lors de la conception et de la construction d'enceintes de subwoofer, mais elles sont trop nombreuses pour être mentionnées ici. Ceux que cela interesse peuvent toutefois se reporter à des ouvrages connexes afin d'obtenir de plus amples informations sur les haut-parleurs et l'acoustique en général.
RÉFERENCES SUPPLEMENTAIRES
Voutrouvrez ci-dessous une liste d'outils et de livres que nous recommendons à toute personne interessede par les enceintes, l'acoustique et le son en général. Nous vous faisons part de nos commentaires pour chacun d'eux.
DESIGNING, BUILDING, AND TESTING YOUR OWN SPEAKER SYSTEM (Concevoir, construire et tester vos propres enceintes), de David Weems, Copyright 1984, TAB Books #1964, Blue Ridge Summit, PA, 17294. (Une excellente introduction à l'art de concevoir des haut-parleurs pour la maison, mais aussi pour la voiture, puisque de nombreux concepts s'appliquent indifféremment aux deux.)
■ LOUDSPEAKER DESIGN COOKBOOK (Livre de recettes pour la conception de haut-parleurs), de Vance Dickason, copyright 1991-2002, distribué par Old Colony Sound Lab, Peterborough, NH, 03458. (Un livre qui va beaucoup plus loin que celui de Weems et aborde les boitiers de woofers complexes et les séparateurs de fréquences. Un extraordinaire ouvrage de référence utile à tous.) ISBN : 1-882580-33-8
■ BLAUBOX WOOFER BOX DESIGN COMPUTER PROGRAM, (programme de conception de booitiers pour woofers), de Thomas Breithaupt, Blaupunkt div. Robert Bosch Corporation, 2800 S. 25th Avenue, Broadview, IL 60155. (Un programme pour IBM PC, facile a utiliser, pour prévoir les réponses en féquences d'un subwoofer, dans dix différents types d'enceintes, étanches et aérées inclues, ainsi que pour configurer la bande passante. Les sépareurs passifs de féquences y sont aussi traités. On peut le télécharger gratuitement depuis le site de Blaupunkt, à l'adresse suivant : http://www.blaupunkt.com.)
■ TESTING LOUDSPEAKERS (Tester les haut-parleurs), de Joseph D'Appolito, copyright 1998, distribué par Old Colony Sound Lab, Peterborough, NH, 03458, (Un ouvrage technique de référence sur l'art de tester les haut-parleurs. À déconseiller aux cardiaques !) ISBN : 1-882580-17-6
GRAZIE DI AVERE SCELTO BLAUPUNKT!
Notre garantie s 'étend à tous les produits achetés à l'intérieur de l'Union Européenne.Vous en trouvrez les conditions sur notre site Internet : www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à: Blaupunkt GmbH, Hotline CM/PSS 6, Robert Bosch Str. 200, D-31139 Hildesheim
