Type de produit	Interface audio pour commandes au volant
Marque	Blaupunkt
Modèle	RCI-4A-VAN
Compatibilité véhicules	Peugeot et Citroën équipés du bus de données VAN
Fonctions principales	Commande à distance du volume, recherche de stations, et autres fonctions de l'autoradio compatible
Signaux traités	Borne 15 (allumage), Speed (signal de vitesse pour Gala), RFLS (signal de feu de marche arrière), commandes RC
Alimentation électrique	12 V DC (via borne 15)
Consommation électrique	Moins de 100 mA
Dimensions (approx.)	100 x 60 x 30 mm
Poids (approx.)	80 g
Température de fonctionnement	-20 °C à +70 °C
Type de connexion	Faisceau de câbles avec connecteurs spécifiques véhicule
Installation	Montage à connecter entre l'autoradio et le faisceau d'origine; nécessite débranchement de la batterie
Réglage interrupteur	Positionner l'interrupteur selon le type d'autoradio (voir notice)
Sécurité	Débrancher la batterie avant toute intervention; respecter les consignes du constructeur auto (airbags, alarmes)
Entretien et nettoyage	Aucun entretien particulier; nettoyer avec un chiffon sec si nécessaire
Matériau du boîtier	Plastique ABS
Garantie	Garantie constructeur pour l'Union Européenne (voir conditions sur blaupunkt.de)
Contenu du colis	Interface RCI-4A-VAN, faisceau de câbles, notice d'utilisation
Notice téléchargeable	Oui, sur notice-facile.com au format PDF

FOIRE AUX QUESTIONS - RCI-4A-VAN BLAUPUNKT

Quels véhicules sont compatibles avec l'interface RCI-4A-VAN ?

L'interface est compatible avec les véhicules Peugeot et Citroën équipés du bus de données VAN.

Comment installer l'interface ?

Débranchez impérativement la batterie avant l'installation. Connectez l'interface entre l'autoradio et le faisceau d'origine selon le schéma fourni. Vérifiez l'affectation des broches et ajustez les câbles si nécessaire. Respectez les consignes de sécurité du constructeur automobile.

Quels signaux l'interface transmet-elle ?

Elle transmet les signaux : Borne 15 (allumage/plus commuté), Speed (signal de vitesse pour Gala), RFLS (signal de feu de marche arrière) et les commandes RC (volume, recherche...).

Puis-je utiliser cette interface avec n'importe quel autoradio ?

Non, elle est conçue pour les autoradios Blaupunkt compatibles avec le bus VAN. Consultez la liste des modèles compatibles dans la notice.

Que faire si les commandes au volant ne fonctionnent pas après installation ?

Vérifiez que le câblage est correct et que l'interrupteur sur l'interface est positionné selon le type de votre autoradio (cf. notice page 17). Assurez-vous que l'autoradio supporte les commandes au volant.

Quelles sont les précautions de sécurité à prendre ?

Débranchez toujours la batterie avant l'installation. Respectez les consignes du constructeur auto concernant les airbags, alarmes et systèmes anti-démarrage. Rétablissez le courant après avoir vérifié toutes les connexions.

L'interface nécessite-t-elle une programmation ?

Non, elle est plug-and-play. Toutefois, pour certains autoradios, il est nécessaire de positionner l'interrupteur de l'interface sur la bonne position (On/Off) hors tension.

Quelle est la consommation électrique de l'interface ?

La consommation est très faible, typiquement moins de 100 mA en fonctionnement normal.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com pour les modèles Blaupunkt RCI-4A-VAN.

L'interface est-elle garantie ?

Oui, Blaupunkt offre une garantie constructeur pour les produits achetés dans l'Union Européenne. Consultez les conditions sur www.blaupunkt.de.

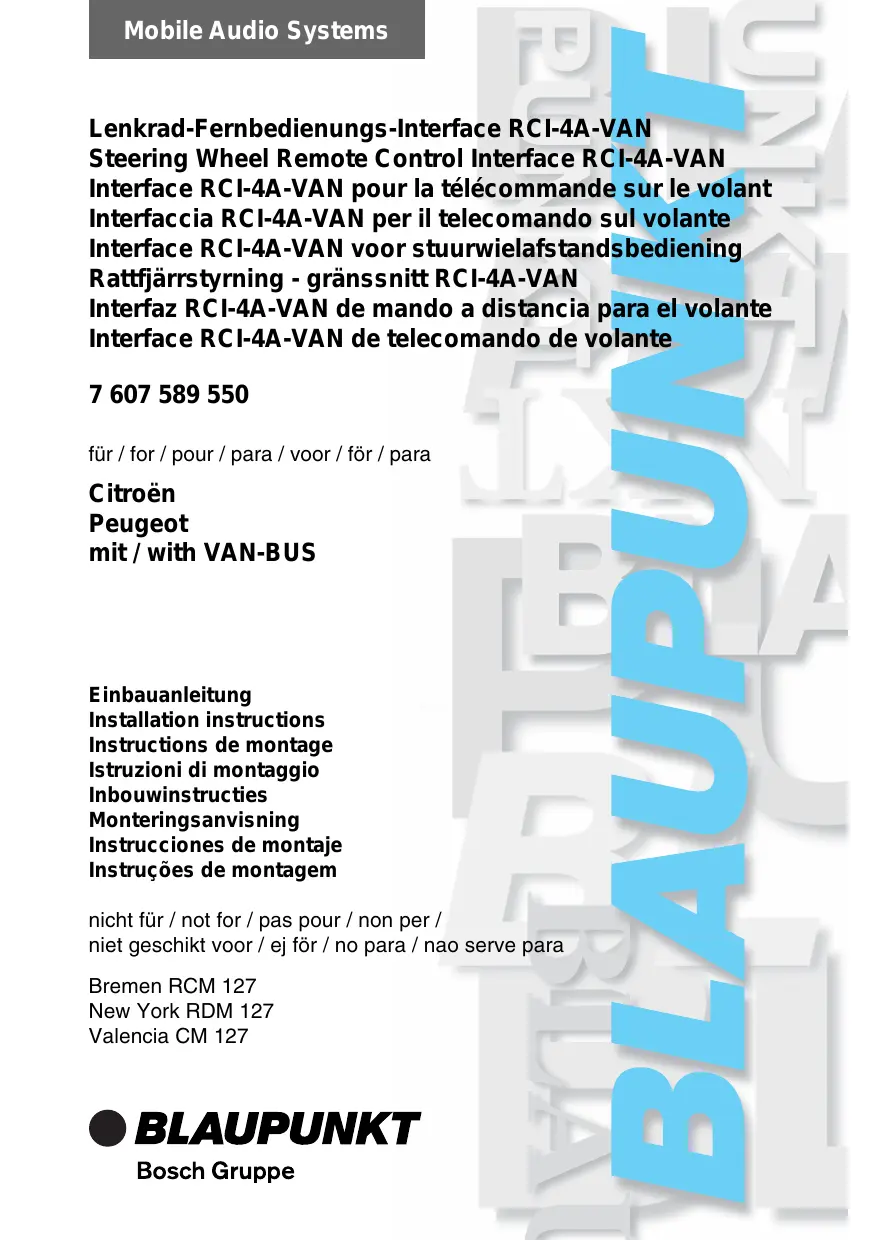

MODE D'EMPLOI RCI-4A-VAN BLAUPUNKT

Instructions de montage

Nous vous remercions d'avoir opté pour un produit Blaupunkt et nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Lisez ce guide d'utilisation avant la première utilisation.

Nous offrons une garantie constructeur sur les produits achetés dans l'Union Européenne. Pour consulter ou Broker les conditions de garantie, visitez notre site à l'adresse : www.blaupunkt.de ou adressez-vous directement à :

Blaupunkt GmbH

Hotline CM/PSS 6

Robert Bosch Str. 200

D-31139 Hildesheim

Fonctionnement

L'interface de télécommande au volant RCI4A-VAN reliée à toute une série d'autoradios et de systèmes de navigation aux véhicules Peugeot et Citroën (équipés du bus de données VAN).

Toutes les fonctions supportées par l'autoradio respectif peuvent être commandées à distance.

L'interface créée, du télégramme de données

du bus de données VA, les signaux suivants :

• Borne 15 (Allumage / Plus commuté)
• Speed (signal de vitesse pour Gala)
• RFLS (signal de feu de marche arrêté)
• Commandes RC (Vol+ / Vol- / Search up...)

Consignes de montage

Avant de raccorder l'interface, lisez attentivement les consignes suivantes.

Débrancher impérativement le pôle (-) de la batterie pour la durée du montage et du branchement.

Respectez ce faisant les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes anti-démarrage).

En cas de connexion d'appareils Radiophone (type de radio 3, cf. page 17), échanger les câbles du pin 4 et du pin 7 (△ cf. page 2).

Il est possible d'utiliser aussi un câble adaptateur correspondant en fonction du modèle du véhicule.

En cas de connexion d'appareils Type de radio 1 (△ cf. page 2), enlever le cable d'alimentation au pin 1 (speed).

Vérifier l'affection des contacts avant le montage au moyen du guide de montage de l'autoradio ou du système de navigation.

Si nécessaire,

enlever et isoler ou insérer ou permuter les cables.

Blaupunkt déclinera toute responsabilité en cas de contrôle insuffisant de la connexion et de l'affection des contacts.

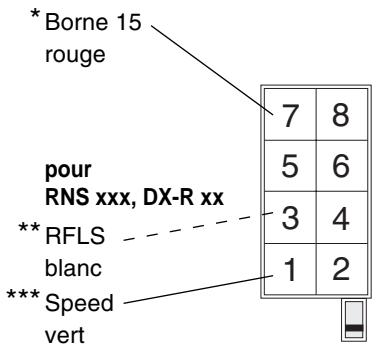

Borne 15 (Allumage / Plus commute)

Speed (signal de vitesse pour Gala)

RFLS (signal de feu de marche arrêt)

Sécurité routière

La sécurité routière est impérative!

Utilisez par conséquent votre autoradio en restant toujours maître de votre véhicule.

Soyez conscient que vous parcourez à une vitesse de 50 km/h, 14 m à la seconde. Nous vous conseillons de ne pas utiliser l'appareil dans des situations criè! ques. Les signaux d'alerte comme ceux de la police et des sapeurs-pompiers doivent pouvoir être bien perçus à temps à l'intérieur du véhicule.

Soyez toujours à l'écoute de l'appareil à un volume modéré pendant vos déplacements.

Pour garantir la sécurité routière de votre véhicule même après l'installation et les modifications, vérifiez si

• sitoutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation, fonctionnement encore conformément au manuel d'emploi du vehicule et
• si présent guide d'utilisation et ne déclenchent notamment aucune fonction inattendue.

Pour ces autoradios, il est nécessaire de positionner l'interrupteur de l'interface comme suit:

Note :

Les boutons On / Off ne doivent être commutés que lorsque les composants sont sans courant.
