CAN INTERFACE RCI-4A-PSA - Interface audio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface audio CAN
Marque	BLAUPUNKT
Modèle	CAN INTERFACE RCI-4A-PSA
Compatibilité	Véhicules PSA avec bus CAN
Alimentation	12 V continu (borne 15)
Signaux gérés	Borne 15 (allumage), Borne 58 (éclairage), Speed (Gala), RFLS (feu de marche arrière)
Fonction principale	Permet le contrôle de l'autoradio par les commandes au volant
Dimensions (L x l x h)	Environ 70 x 40 x 20 mm
Poids	Environ 50 g
Température de fonctionnement	-20 °C à +70 °C
Installation	Branchement sur le faisceau CAN du véhicule, nécessite débranchement de la batterie
Entretien	Aucun entretien particulier, éviter l'humidité et les chocs
Sécurité	Débrancher la batterie avant montage, respecter les consignes du constructeur auto
Pièces détachées	Non disponibles, produit non réparable par l'utilisateur
Garantie	Garantie constructeur dans l'Union Européenne, voir site Blaupunkt
Recyclage	Utiliser les programmes de collecte pour déchets électroniques

FOIRE AUX QUESTIONS - CAN INTERFACE RCI-4A-PSA BLAUPUNKT

Comment installer l'interface CAN RCI-4A-PSA ?

Avant toute installation, débranchez impérativement la borne négative de la batterie. Consultez le guide de montage de votre autoradio pour vérifier l'affectation des contacts. Branchez ensuite l'interface sur le bus CAN du véhicule en respectant les polarités.

Quels véhicules sont compatibles avec cette interface ?

L'interface est spécialement conçue pour les véhicules du groupe PSA (Peugeot, Citroën, DS) équipés d'un bus CAN. Elle permet de conserver les commandes au volant et les signaux de bord.

Quels signaux l'interface transmet-elle ?

L'interface produit les signaux suivants : Borne 15 (allumage), Borne 58 (éclairage), Speed (signal de vitesse pour GALA) et RFLS (feu de marche arrière).

Puis-je utiliser les commandes au volant après installation ?

Oui, l'interface permet de télécommander toutes les fonctions de l'autoradio compatibles via les commandes au volant. Assurez-vous que votre autoradio supporte le protocole de l'interface.

Quels sont les risques si je ne débranche pas la batterie ?

Ne pas débrancher la batterie peut provoquer un court-circuit, endommager l'interface ou le véhicule, et déclencher les airbags ou alarmes. Suivez impérativement les consignes de sécurité du constructeur auto.

L'interface est-elle compatible avec tous les autoradios Blaupunkt ?

L'interface est conçue pour fonctionner avec les autoradios Blaupunkt compatibles CAN. Vérifiez la liste des modèles pris en charge sur le site Blaupunkt ou dans la notice de votre autoradio.

Que faire si les commandes au volant ne fonctionnent pas ?

Vérifiez d'abord les connexions et l'affectation des contacts. Assurez-vous que l'autoradio est correctement configuré pour recevoir les signaux de l'interface. Consultez le guide de montage ou contactez le support technique.

Comment entretenir l'interface ?

L'interface ne nécessite aucun entretien particulier. Protégez-la de l'humidité, des températures extrêmes et des chocs. Si elle est défectueuse, elle doit être remplacée car elle n'est pas réparable.

Puis-je installer l'interface moi-même ?

Oui, si vous avez des connaissances en électricité automobile. Suivez les consignes de sécurité et le guide de montage. En cas de doute, faites appel à un installateur professionnel.

Quelle est la garantie de ce produit ?

Blaupunkt offre une garantie constructeur pour les produits achetés dans l'Union Européenne. Pour les conditions détaillées, consultez le site www.blaupunkt.de ou contactez le service client.

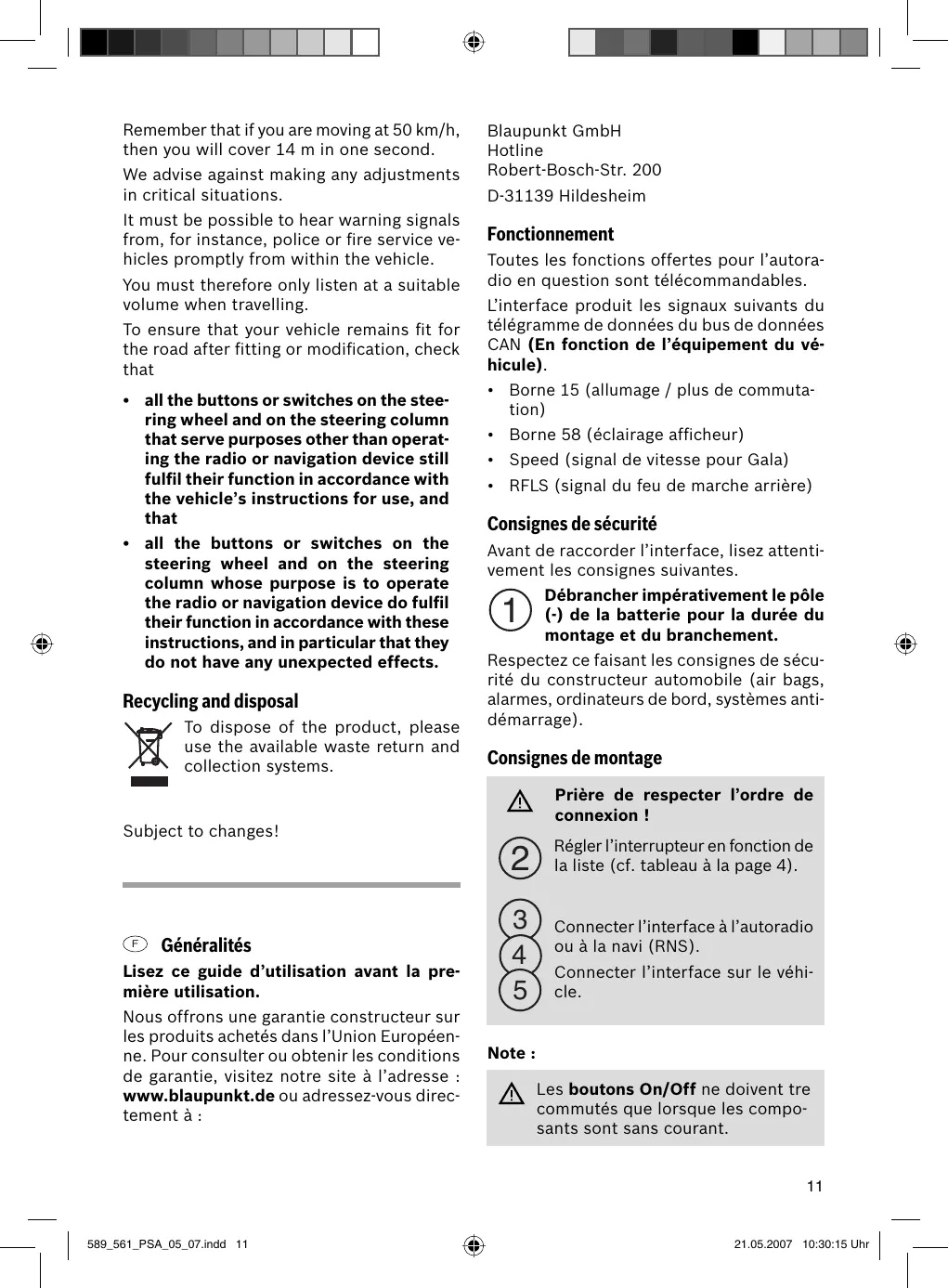

MODE D'EMPLOI CAN INTERFACE RCI-4A-PSA BLAUPUNKT

Cependant, toutes ces fonctions sont accessibles par la télécommande au volant de la manière suivante :

Nous offrons une garantie constructeur sur les produits achetés dans l'Union Européenne. Pour consulter ou Brokerir les conditions de garantie, visitez notre site à l'adresse : www.blaupunkt.de ou adressez-vous directement à :

Toutes les fonctions offertes pour l'autoradio en question sont télécommandables.

L'interface produit les signaux suivants du télégramme de données du bus de données CAN (En fonction de l'équipement du véhicule).

• Borne 15 (allumage / plus de commutation)
• Borne 58 (éclairage afficheur)
• Speed (signal de vitesse pour Gala)
• RFLS (signal du feu de marche arrière)

Consignes de sécurité

Avant de raccorder l'interface, lisez attentivement les consignes suivantes.

Débrancher impérativement le pôle (-) de la batterie pour la durée du montage et du branchement.

Respectez ce faisant les consignes de sécurité du constructeur automobile (airbags, alarmes, ordinateurs de bord, systèmes antidémarrage).

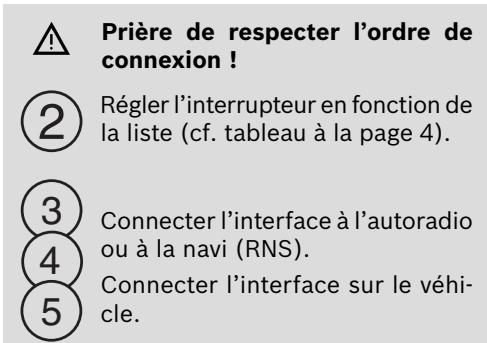

Consignes de montage

Les boutons On/Off ne doivent être commutés que lorsque les composants sont sans courant.

Vérifier l'affectation des contacts avant le montage en consultant le guide de montage de l'autoradio ou du système de navigation.

Brancher ou permuter les câbles si nécessaire.

Blaupunkt déclinera toute responsabilité en cas de contrôle insuffisant de la connexion et de l'affectation des contacts.

(6)

Sécurité routière

La sécurité routière est impérative!

Utilisez par conséquent votre autoradio en restant toujours maître de votre véhicule.

Soyez conscient que vous parcourez à une vitesse de 50 km/h, 14 m à la seconde.

Nous vous conseillons de ne pas utiliser l'appareil dans des situations critiques.

Les signaux d'alerte comme ceux de la police et des sapeurs-pompiers doivent pouvoir être bien perçus à temps à l'intérieur du véhicule.

Soyez toujours à l'écoute de l'appareil à un volume modéré pendant vos déplacements.

Pour garantir la sécurité routière de votre véhicule même après l'installation et les modifications, vérifiez si

• si toutes les touches et commuta-teurs sur le volant et sur la colonne de direction non prevus pour la radio et la navigation, fonctionnent encore conformément au manuel d'emploi du vehicule et
• si toutes les touches et commutateurs sur le volant et sur la colonne de direction non prévus pour la radio et la navigation, fonctionnent encore conformément au présent guide d'utilisation et ne déclenchent notamment aucune fonction inattendue.

Recyclage et récupération

Nous vous invitons à utiliser les programmes de récupération et de collecte mis en place pour recycler le produit.

Sous réserve de modifications!
