MODE D'EMPLOI B 40 L CS F SCHOLTES

Français, 21 Avertissements, 22 Description du plan de cuisson, 23 Instructions pour l'utilisation, 24 Nettoyage et entretien, 25 Instructions pour l'installation, 26 Installation des tables de cuisson, 27 Instructions pour l'installation, 28 Branchement électrique, 29 Caractéristiques des brûleurs et des injecteurs, 30 Avertissements

Félicitations! Vous venez d’acheter un électroménager construit avec des matériaux de qualité et des processus technologiques avancés. En l’utilisant, vous aurez l’occasion d’en apprécier la fonctionnalité et la sécurité, caractéristiques constantes de notre production. CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION DONT LES SYMBOLES SONT REPRODUITS SUR LE MODE D’EMPLOI ET SUR LA PLAQUETTE SIGNALÉTIQUE DE L’APPAREIL.

1. Cet appareil a été conçu pour un usage

7. Avant de brancher l’appareil, assurez-vous que

familial de type non-professionnel à l’intérieur l’alimentation électrique et du gaz du réseau d’une habitation normale. correspondent bien aux données indiquées sur la plaquette signalétique (apposée sur la partie

2. Lisez attentivement les avertissements

inférieure de l’appareil et à la dernière page du livret). contenus dans ce livret, ils vous fourniront des renseignements importants concernant la sécurité d’installation, d’emploi et d’entretien de votre four. Gardez-le ensuite à portée de la main afin de pouvoir le consulter en cas de besoin besoin..

3. Après avoir enlevé l’emballage, assurez-vous que

l’appareil soit intact. En cas de doute, n’utilisez pas le four et adressez-vous à un personnel qualifié.

4. Toutes les opérations relatives à l’installation et au

réglage du four doivent être effectuées par un personnel qualifié, conformément aux normes en vigueur. Les instructions techniques sont décrites dans la partie réservée à l’installateur.

5. Vérifiez périodiquement le bon état du tuyau de

raccordement gaz et adressez-vous à un personnel qualifié pour le faire remplacer dès qu’il présente une anomalie.

6. Le câble d’alimentation et le tuyau de raccordement

gaz de cet appareil ne peuvent en aucun cas être remplacés par l’utilisateur. En cas d’endommagement et d’éventuel remplacement, faites appel exclusivement à un centre de service après-vente agréé. Enlèvement des appareils ménagers usagés La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

8. Vérifiez que la puissance électrique de l’installation

et des prises de courant soit appropriée à la puissance maximale de l’appareil indiquée sur la plaquette signalétique. En cas de doute, faites appel à un électricien qualifié.

9. Fermez la soupape du gaz et éteignez l’interrupteur

général de l’appareil lorsque vous ne l’utilisez pas pendant longtemps.

10. Les brûleurs restent chaudes pendant longtemps

après l'usage. Faites attention et ne les touchez pas.

11. Ne pas déposer de casseroles instables ou

déformées sur les brûleurs afin d’éviter tout renversement accidentel.

12. Ne pas utiliser de solutions inflammables (alcool,

essence..) à proximité de l’appareil lorsqu’il est en marche.

13. ne pas utiliser d’appareils de nettoyage à vapeur

pour l’entretien du four.

14. Ne pas utiliser de récipients dont les bords

dépassent du pourtour de l’appareil

• S'assurer que les enfants ne jouent pas avec l'appareil.
• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil. Description du plan de cuisson

Auxiliaire Brûleur Brûleur gaz Semi rapide Brûleur gaz Rapide Manettes de commande des brûleurs gaz Bougie d'allumage des brûleurs gaz Dispositif de sécurité Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz. H Grilles support de casseroles

Instructions pour l'utilisation

Brûleurs gaz Ils ont des dimensions et des puissances différentes. Choisissez-en un en fonction du diamètre de la casserole utilisée. Pour le réglage du brûleur choisi, servez-vous de la manette correspondante "G", comme suit: Robinet fermé Ouverture maximale Ouverture minimale À côté des manettes figurent les symboles indiquant la position du brûleur correspondant sur le plan de cuisson. Le plan de cuisson est muni d'un dispositif de sécurité à thermocouple contre les fuites de gaz sur les brûleurs, celui-ci permet de couper automatiquement la sortie du gaz du brûleur en quelques secondes si la flamme s'éteint accindentellement pendant le fonctionnement Pour allumer un des brûleurs:

• tournez la manette correspondante dans le sens inverse à celui des aiguilles d’une montre afin de placer l’index en face du symbole de la grande flamme;
• poussez à fond la manette afin d’actionner l’allumage automatique du gaz;
• maintenez la manette poussée pendant 6 secondes environ avec la flamme allumée afin de permettre le réchauffement du thermocouple de sécurité;
• relâchez la manette et assurez-vous que l’allumage s’est bien fait de manière stable. Dans le cas contraire, renouvelez l’opération. Tournez la manette vers le symbole de la petite flamme pour obtenir la puissance minimale. Il est possible de régler la hauteur de la flamme en variant la position de la manette entre les positions “grande flamme” et “petite flamme”. Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d’une montre et placez l’index en face de la position de fermeture " " . Important:
• Ne pas actionner le dispositif d’allumage automatique pendant plus de 15 secondes consécutives.
• Dans certains cas, les problèmes d’allumage peuvent être dûs à la présence d’air à l’intérieur de la canalisation du gaz.
• Si la flamme d’un des brûleurs s’éteint accidentellement, le gaz continue à s’échapper pendant quelques instants avant l’intervention du dispositif de sécurité. Fermez la manette de commande et attendez au moins 1 minute avant de renouveler l’allumage afin de permettre la dissipation du gaz sorti qui peut être dangereux.
• Lorsque le plan de cuisson n’est pas utilisé, contrôlez que les manettes soient sur la position de fermeture " ". Il est conseillé, en outre, de fermer le robinet de

barrage principal de la canalisation d’alimentation du gaz. Utilisation des brûleurs Afin d’obtenir un rendement optimal des brûleurs, choisissez un brûleur approprié au diamètre du récipient à utiliser. Réglez la couronne de flammes pour qu’elle ne déborde pas le pourtour du récipient (voir tableau ci-après). Il est conseillé, en outre, de réduire la flamme dès qu’un liquide commence à bouillir, de maniére à maintenir l’ébullition. Brûleur à gaz ø Diamètre Casseroles (cm) A.Auxiliaire 6 – 14 B.Semi-rapide 15 – 22 C.Rapide 21 – 26 Le brûleur étant équipé d'un dispositif de sécurité de flamme "F" "F", appuyez pendant au moins 6 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre jusqu'à son point d'arrêt (correspondant au symbole “ ”). Pour obtenir les meilleures performances de votre plan de cuisson, il est important de suivre certaines règles fondamentales pendant la cuisson et pendant la préparation des aliments. Utilisez des casseroles à fond plat pour qu’elles adhèrent parfaitement à la zone de chauffe Note En l'absence de courant électrique, il est possible d'allumer le brûleur avec une allumette tout en mettant la manette sur la grade flamme. Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum. Nettoyage et entretien Afin de garantir une longue durée de votre plan de cuisson, nous vous conseillons d’exécuter fréquemment un minutieux nettoyage général en respectant les règles suivantes:

• Débranchez l’alimentation électrique du plan de cuisson avant de procéder à toute opération de nettoyage.
• Evitez d’effectuer les opérations de nettoyage quand des parties du plan de cuisson sont encore chaudes.
• Les parties émaillées, chromées et en verre doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs qui pourraient les endommager.
• Les parties en acier et surtout les zones sérigraphiées ne doivent pas être nettoyées avec des diluants ou des détergents abrasifs; se servir préférablement d’un chiffon souple, humidifié avec de l’eau tiède et un produit détergent liquide pour vaisselle (passer le chiffon dans le sens du satinage de l’acier). Pour nettoyer la saleté plus tenace, l’usage d’alcool dénaturé est consenti. L'acier inox peut rester taché s'il est en contact prolongé avec de l'eau calcaire ou un détergent agressif. Il est donc nécessaire de rinçer abondamment la surface après le nettoyage et essuyer soigneusement avec un chiffon souple.
• Pour faire ressortir le brillant de l’acier et prévenir au besoin son jaunissement, traitez-le avec un produit spécial après l’avoir soigneusement nettoyé ; à ce propos, nous vous conseillons d’utiliser la “crème spéciale pour l’entretien de l’acier”, disponible auprès de nos Services après-vente agréés.
• Evitez de laisser sur les parties émaillées ou vernies des liquides acides (vinaigre, jus de citron, détergents agressifs, etc.).
• Les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible. Vérifiez qu’aucun orifice de sortie du gaz ne soit obstrué. Il faudra ensuite les essuyer soigneusement avant de les réutiliser.
• Nettoyer régulièrement l’extrémité des bougies d’allumage automatique de le plan de cuisson.

Graissage des robinets Il peut arriver qu'au bout d'un certain temps un robinet se bloque ou tourne difficilement, il faut alors procéder à son nettoyage interne et remettre de la graisse. Cette opération doit être effectuée par un technicien agréé par le fabricant fabricant.

Instructions pour l'installation

Les instructions qui suivent s’adressent à l’installateur qualifié afin qu’il exécute les opérations d’installation, réglage et entretien technique conformément aux normes en vigueur. Important: avant d’effectuer toute opération de réglage, entretien, etc., assurez-vous que le plan de cuisson soit déconnecté électriquement électriquement. Si l’appareil doit obligatoirement rester sous tension, il faudra prendre toutes les mesures de précaution nécessaires. Le plan de cuisson a les caractéristiques techniques suivantes: -Catégorie II 2E+3+ -Classe 1 : tous les modèles dont le bord a 82 mm de haut ou davantage (voir page suivante, fig.4 détail H3). -Classe 3 : tous les modèles dont le bord a moins de 82 mm de haut (voir page suivante, fig.4 détails H1 et H2). Positionnement Cet appareil ne peut être installé et utilisé que dans un local toujours parfaitement aéré conformément aux normes en vigueur. Les conditions essentielles suivantes doivent être respectées:

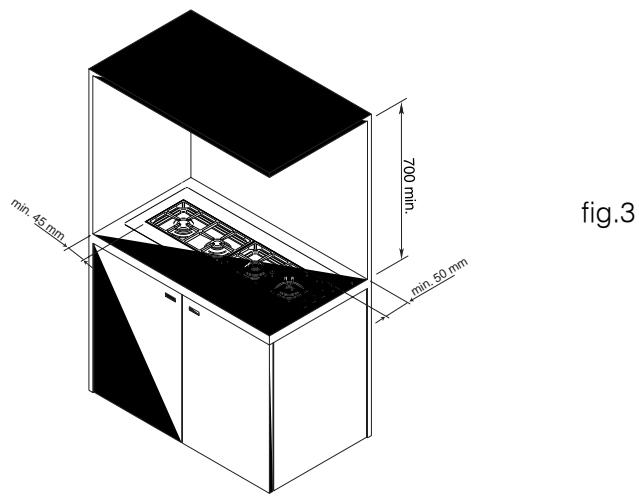

• L’appareil doit évacuer les produits de la combustion dans une hotte prévue à cet effet qui doit être raccordée à une cheminée, à un carneau ou directement à l’extérieur (Fig.1).
• Si l’installation de la hotte n’est pas possible, il est permis d’installer un électroventilateur sur une fenêtre ou sur un mur donnant vers l’extérieur qui devra être mis en marche en même temps que le plan de cuisson. Fig.1 En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson) Directement à l'extérieur Ventilation de la cuisine Il est indispensable que dans la pièce où l’appareil est installé puisse affluer une quantité d’air égale à la quantité nécessaire pour la bonne combustion du gaz et l’aération de la pièce. L’afflux naturel de l’air doit se produire à travers des ouvertures permanentes réalisées dans les murs de la pièce qui donnent vers l’extérieur, ou bien des conduits de ventilation individuels ou collectifs ramifiés, conformes aux normes en vigueur. L’air de ventilation doit être prélevé directement de l’extérieur, dans une zone loin des sources de pollution. L’ouverture d’aération devra avoir les caractéristiques suivantes (Fig.2A):

• avoir une section libre totale nette de passage de 6 cm² au moins pour chaque kW de débit thermique nominal de l’appareil, avec un minimum de 100 cm² (le débit thermique est indiqué sur la plaquette signalétique signalétique);
• être réalisée de manière à ce que les bouches d’ouverture, aussi bien à l’intérieur qu’à l’extérieur du mur, ne puissent pas être obstruées;
• être protégée par exemple par des grilles, treillis métallique, etc. de façon à ne pas réduire la section utile susmentionnée;
• être située à une hauteur proche du niveau du sol. Détail A Local adjacent Locale à ventiler

Exemples d'ouverture de ventilation pour l'air comburant Agrandissement de la fissure entre la porte et le sol Fig. 2A Fig. 2B L’afflux de l’air peut provenir également d’une pièce voisine pourvu que cette pièce ne soit pas une chambre à coucher ou une pièce avec risque d’incendie telle que débarras, garage, dépôt de matériaux combustibles, etc., et qu’elle soit ventilée conformément aux normes en vigueur. Le flux d’air de la pièce voisine jusqu’à la pièce à ventiler peut se produire librement à travers des ouvertures permanentes, ayant une section non inférieure à celle susmentionnée. Ces ouvertures pourront également être réalisées en agrandissant la fissure entre la porte et le sol (Fig.2B). Si on utilise un électroventilateur pour l’évacuation des produits de la combustion, l’ouverture de ventilation devra être augmentée en fonction du débit d’air maximal de ce dernier. L’électroventilateur devra avoir un débit suffisant à garantir, pour la pièce de la cuisine, un renouvellement horaire d’air égal à 3-5 fois son volume. Une utilisation intensive et prolongée de l’appareil peut exiger une aération supplémentaire, par exemple l’ouverture d’une fenêtre ou une aération plus efficace en augmentant la puissance d’aspiration de l’électroventilateur s’il existe. Les gaz de pétrole liquéfiés, plus lourds que l’air, stagnent vers le bas. Par conséquent, les pièces contenant des bouteilles de GPL doivent disposer d’ouvertures vers l’extérieur au niveau du sol afin de permettre l’évacuation à partir du bas des éventuelles fuites de gaz. En outre, ne jamais stocker des bouteilles de GPL (même vides) dans des locaux souterrains. Il est opportun de conserver dans la pièce uniquement la bouteille de gaz utilisée, raccordée loin de sources de chaleur qui risqueraient d’en augmenter la température au-delà de 50 °C. Installation des tables de cuisson Il faudra veiller à prendre toutes les précautions nécessaires afin de garantir une installation conforme aux normes en vigueur concernant la prévention des accidents pour le branchement électrique et le raccordement gaz. Afin de garantir le parfait fonctionnement de l’appareil encastré dans un meuble, il est indispensable de respecter les distances minimales indiquées à la Fig.3. En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65 °C.

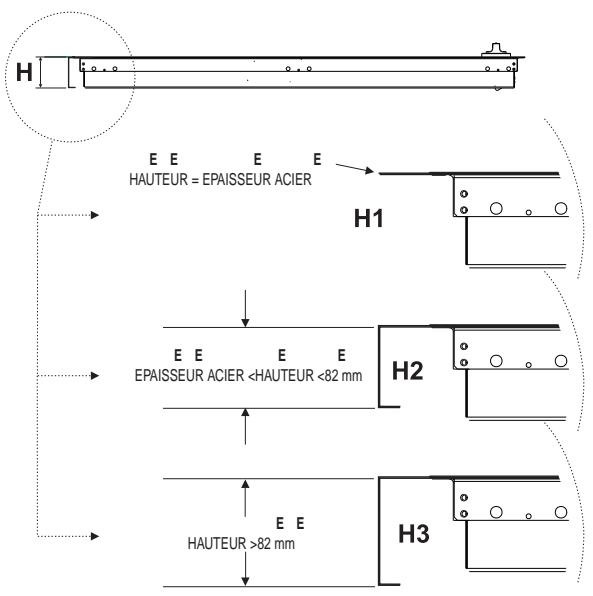

1- Tables à encastrer (Classe 3) pour type

d'installation au ras du plan (voir figure 4 détail H1); dans ce cas il faut prévoir une découpe du plan ayant des dimensions correspondant à l'encombrement hors tout de la table, moins 2 cm de chaque côté, pour garantir 1cm d'appui de la table sur le plan de travail; pour pouvoir enfin encastrer la table au ras du plan, il faut abaisser la zone tout autour de la découpe (voir figure 5) pour pouvoir y loger tant le bord de la table que le joint "X" placé sous ce bord. Avant de procéder à la fixation de la table sur le plan de travail, positionnez le joint (fourni) sur tout le pourtour de la table comme illustré figure 5. fig.3

Fixation au meuble Il existe trois familles d'appareils selon le type d'installation : fig.5 2-Tables de cuisson à encastrer (Classe 3) dont le bord a moins de 82 mm de haut (voir figure 4 détail H2); en cas d'installation sur un plan de travail, il faut prévoir une découpe suffisamment grande pour pouvoir y loger la boîte inférieure de la table de cuisson, veillez à laisser entre cette dernière et le plan en bois au moins 1 cm de vide sur tout le pourtour (le dessous de la boîte peut toucher). 3-Tables de cuisson à poser (Classe 1) dont le bord a plus de 82 mm de haut (voir figure 4 détail H3); dans ce cas, la boîte inférieure de la table ne dépasse pas du bord de cette dernière même en cas de pose sur un plan de travail, il suffit dans ce cas de prévoir les trous pour le passage du tuyau d'alimentation du gaz et du cordon électrique.

EPAISSEUR ACIER <HAUTEUR <82 mm Pour fixer l’appareil aux meubles, utilisez les dispositifs de fixation spéciaux fournis avec l’appareil, ces derniers diffèrent selon le type d’installation et selon la forme de l’appareil. PLAN D'APPUI - SUR TABLE DE CUISSON HAUTEUR >82 mm N.B.: pour simplifier les opérations d'intervention, il faut que la zone sous la table de cuisson soit parfaitement accessible une fois l'installation terminée (pas de modules fermés). fig.4

Instructions pour l'installation Raccordement à la canalisation du gaz

• Le raccordement de l’appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après avoir vérifié que l’appareil soit bien réglé pour ce type de gaz.
• Cet appareil est prédisposé pour fonctionner avec le gaz indiqué sur l’étiquette apposée sur le plan de cuisson. Si le plan de cuisson doit être raccordé à un gaz différent du type de gaz indiqué sur l’étiquette, il faudra remplacer les injecteurs (en dotation) en respectant les instructions du paragraphe “Adaptation aux différents types de gaz”.
• Afin de garantir un fonctionnement sûr, un usage approprié de l’énergie et une plus longue durée de l’appareil, vérifiez que la pression d’alimentation corresponde aux valeurs indiqués sur le tableau 1 “Caractéristiques des brûleurs et des injecteurs”, dans le cas contraire installez sur la canalisation d’arrivée du gaz un régulateur de pression spécial conforme aux normes en vigueur.
• Effectuez le raccordement de manière à ne pas provoquer de sollicitations d’aucune sorte sur l’appareil. Réalisez le raccordement au raccord orientable (fileté ½G mâle) situé sur le côté arrière droit de l’appareil (Fig.7), au moyen d’un tuyau métallique rigide et de raccords conformes aux normes en vigueur, ou au moyen d’un tuyau flexible métallique conforme aux normes en vigueur, dont l’extension maximale ne devra pas dépasser 2000 mm. Si le raccord doit être tourné, remplacez obligatoirement le joint d’étanchéité (fourni avec l’appareil). A la fin du travail de montage, assurez-vous que l’étanchéité du circuit gaz, des connexions internes et des robinets soit parfaite en utilisant de l’eau savonneuse (n’utilisez jamais une flamme!). Vérifiez en outre que le tube de raccordement ne puisse entrer en contact avec des parties mobiles risquant de l’abîmer ou de l’écraser. Assurez-vous que la canalisation du gaz naturel soit suffisante pour alimenter l’appareil quand tous les brûleurs sont allumés. Important: Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposez un régulateur de pression conforme aux normes en vigueur. Adaptation à un différent type de gaz Pour adapter le plan à un type de gaz différent de celui pour lequel il a été conçu (indiqué sur la plaquette fixée sous le plan ou sur l'emballage) remplacer les injecteurs de tous les brûleurs et, pour ce faire, procéder comme suit:
• enlever les grilles de le plan de cuisson et sorter les brûleurs de leur logemen.

• dévisser les injecteurs à l’aide d’une clé à tube de 7 mm. (Fig.8) et les remplacer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 “Caractéristiques des brûleurs et des injecteurs”.
• remonter les différentes parties en effectuant les opérations dans le sens inverse.
• en fin d’opération, remplacez l’ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente. Réglage de l’air primaire des brûleurs Les brûleurs ne nécessitent d’aucun réglage de l’air primaire. Réglage des minima
• Placer le robinet sur la position minimum;
• enlevez la manette du robinet et effectuez le réglage au moyen de la vis de réglage située à l'intérieur de la tige du robinet (Fig.9) en utilisant un tournevis (en dévissant la vis le minimum augmente, tandis qu’en la vissant il diminue).
• une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu’il n’y ait pas extinction du brûleur. Branchement électrique L’APPAREIL DOIT NECESSAIREMENT ÊTRE RELIÉ A LA TERRE. Toutes les plans sont prédisposés pour fonctionner en courant alternatif à la tension et fréquence d’alimentation indiquées sur la plaquette signalétique (située en dessous du plan ou aux dernière page du livret). Assurez-vous que la tension d’alimentation du réseau corresponde bien à la tension indiquée sur la plaquette signalétique.

Branchement du câble d’alimentation électrique au réseau Pour les modèles qui ne sont pas munis de fiche, montez sur le câble une fiche normalisée pour la charge indiquée sur la plaquette signalétique et reliez-la à une prise de courant appropriée. Si vous désirez effectuer un branchement direct au réseau, il est nécessaire d’interposer entre l’appareil et le réseauun interrupteur à coupure omnipolaire, ayant une distance minimale d’ouverture des contacts de 3 mm, proportionnel à la charge et conforme aux normes en vigueur. Le conducteur de mise à la terre jaune/vert ne doit pas être interrompu par l’interrupteur. Le câble d’alimentation doit être placé de façon à ce qu’il n’atteigne en aucun point une température supérieure de 50 °C à la température ambiante. Dans le cas d’installation au-dessus d’un four encastrable, le branchement électrique de le plan et celui du four doivent être réalisés séparément, tant pour des raisons de sécurité électrique que pour faciliter l’extractibilité du four. Ne pas utiliser de réducteurs, adaptateurs ou shunts qui pourraient entraîner des surchauffes ou brûlures. Avant d’effectuer le branchement, assurez-vous que:

• la soupape de limitation et l’installation électrique domestique soient en mesure de supporter la charge voir la plaquette signalétique de l’appareil (voir signalétique);
• l’installation soit équipée d’une mise à la terre efficace conformément aux normes et aux dispositions des lois en vigueur;
• la prise ou l’interrupteur omnipolaire soient aisément accessibles quand l’appareil est installé.

NOTRE RESPONSABILITÉ NE SAURAIT ÊTRE

ENGAGÉE SI LES NORMES EN MATIÈRE DE

RESPECTÉES. Remplacement du câble Utilisez un câble en caoutchouc du type H05RR-F ayant une section 3 x 0.75 mm² Le conducteur de mise à la terre jaune/vert devra être plus long de 2-3 cm par rapport aux autres conducteurs.

Caractéristiques des brûleurs et des injecteurs

Tableau 1 BRûLEUR Gaz liquides Diamètre brûleur (mm) Puissance thermique kW (H.s.*) Nom. Red. By-pass Injecteur 1/100 1/100 (mm) (mm) Gaz naturels Débit * g/h G30 G31 Injecteur 1/100 (mm) Débit * l/h G20 G25 C. Rapide
