| Type product | Inbouwgaskookplaat |
| Merk | SCHOLTES |
| Model | B 40 L CS F |
| Aantal branders | 3 |
| Snelle brander | ⌀ 100 mm, 3,00 kW |
| Semi-snelle brander | ⌀ 75 mm, 1,65 kW |
| Hulpbrander | ⌀ 55 mm, 1,00 kW |
| Totaal vermogen | 5,65 kW |
| Elektrische voeding | 220-240 V ~ 50/60 Hz |
| Gassoort | Aardgas (G20/G25) of vloeibaar gas (G30/G31) |
| Ontsteking | Automatisch door bougie |
| Veiligheid | Veiligheidsthermokoppel op elke brander |
| Oppervlaktemateriaal | Roestvrij staal en email |
| Afmetingen (B × D × H) | Ongeveer 580 × 510 × 82 mm (afhankelijk van klasse) |
| Gewicht | Ongeveer 10 kg |
| Voedingskabel | H05RR-F 3×0,75 mm², lengte ~1 m |
| Gasaansluiting | Draaibare aansluiting 12 G mannelijk |
| Gasadaptatie | Verwisselbare injectoren, afstelling van de bypass |
| Reiniging | Lauw water en mild schoonmaakmiddel, vermijd schuurmiddelen |
| Installatie | Inbouw, klasse 1 of 3 afhankelijk van de randhoogte |
| Normen | CE, conformiteit met richtlijnen Laagspanning, EMC, Gas |
Veelgestelde vragen - B 40 L CS F SCHOLTES
Gebruikersvragen over B 40 L CS F SCHOLTES
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Kookplaat in PDF-formaat gratis! Vind uw handleiding B 40 L CS F - SCHOLTES en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. B 40 L CS F van het merk SCHOLTES.

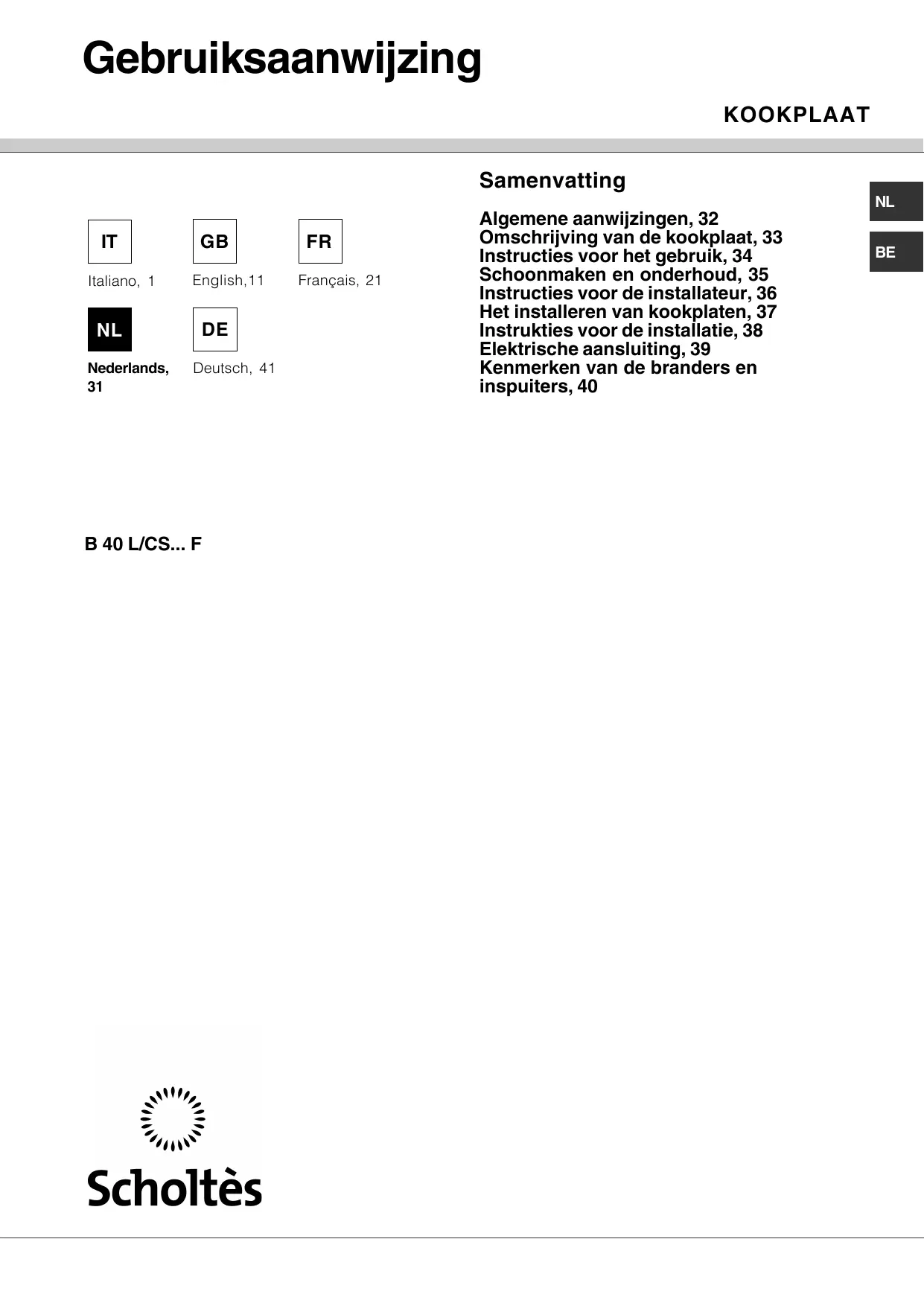

GEBRUIKSAANWIJZING B 40 L CS F SCHOLTES
Algemene aanwijzingen, 32 Omschrijving van de kookplaat, 33 Instructies voor het gebruik, 34 Schoonmaken en onderhoud, 35 Instructies voor de installateur, 36 Het installeren van kookplaten, 37 Instrukties voor de installatie, 38 Elektrische aansluiting, 39 Kenmerken van de branders en inspuiters, 40
B 40 L/CS... F
Scholtès
Onze complimenten!
U heeft een huishoudelijk apparaat gekocht waarbij voor het vervaardigen ervan geavanceerde technologiëen gehanteerd zijn en dat gemaakt is van kwaliteitsmateriaal.
Tijdens het gebruik van dit apparaat zult u merken dat u er steeds meer plezier van zult hebben.
DEZE GEBRUIKSAANWIJZING GELDT UITSLUITEND VOOR DIE LANDEN WAARVAN HET SYMBOOL IN HET BOEKJE EN OP HET TYPEPLAATJE VAN HET APPARAAT STAAT.
- Dit apparaat is ontworpen om door particulieren gebruikt te worden, d.w.z. niet voor het gebruik in bedrijfskeukens maar is daarentegen bestemd voor huishoudelijk gebruik in normale woningen.
- De aanwijzingen in deze gebruiksaanwijzing aandachtig doorlezen daar zij belangrijke informatie bevatten met betrekking tot de veiligheid tijdens de installatie, het gebruik en het onderhoud. Deze gebruiksaanwijzing zorgvuldig opbergen om later te kunnen raadplegen.
- Na de verpakking te hebben verwijderd controleren of het apparaat onbeschadigd is. In geval van twijfel het apparaat niet in gebruik nemen maar contact opnemen met de leverancier.
- Alle handelingen met betrekking tot de installatie dienen in overeenstemming met de geldende normen door een erkend installateur te worden uitgevoerd. De hierop betrekking hebbende instructies staan beschreven in de aanwijzingen voor de installateur.
- Controleer van tijd tot tijd of de gastoevoerleiding in goede staat verkeert en laat de leiding door deskundige vakmensen vervangen zodra de leiding afwijkingen vertoont.
- De aansluitkabel en de toevoerleiding van het gas van dit apparaat mogen niet door de gebruiker zelf worden vervangen. In geval van beschadiging mag de eventuele vervanging ervan uitsluitend door een
Vernietiging van oude electrische apparaten
De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
erkend installateur of de Servicedienst worden uitgevoerd.
- Voordat u het apparaat aansluit moet u controleren of de gegevens die op het typeplaatje staan (dat aan de onderkant van het apparaat aangebracht is en dat afgebeeld is op de laatste pagina van deze gebruiksaanwijzing) overeenstemmen met de gegevens van het elektriciteits- en het gasnet.
- Controleren of de capaciteit van de elektrische installatie en de stopcontacten overeenstemmen met het maximum vermogen van het apparaat zoals vermeld op het plaatje. In geval van twijfel dient een erkend installateur te worden geraadpleegd.
- Als u het apparaat niet gebruik moet u altijd niet alleen de bedieningsknoppen van de diverse branders uit draaien maar moet u ook de hoofdkraan van de gastoevoerleiding dichtdraaien.
- De branders blijven na gebruik nog lang warm. Raak ze niet aan.
- Plaats geen wankele of vervomde pannen op de branders om omvallen te vermijden. Zorg dat de handvaten naar het midden vat het kookplaat gereicht zijn zodat men er niet tegen kan stolen.
- Gebruik geen ontvlambare vloeistoffen (alcohol, benzine, enz.) in de buurt van het kookplaat als dit in gebruik is.
- gebruik geen stoomapparaat voor het reinigen van de oven
- Gebruik geen pannen waarvan de randen buiten de omtrek van het apparaat uitsteken.
- Voorkom dat kinderen met het apparaat spelen.
- Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
A. Drioevoudige ring
B Halfsnelle gasbrander
C Snelle gasbrander
E Bougies van de automatische ontsteking
F Veiligheidsmechanisme Dit treedt in werking als de vlam per ongeluk is uitgegaan (overkoken, tocht enz.) door de gastoevoer van de brander te blokkeren.
G Bedieningsknoppen van de gasbranders
H Roosters voor de pannen
Instructies voor het gebruik
Gasbranders
Deze verschillen in afmeting en sterkte. Kies de brander die het beste past bij de doorsnede van de pan die u gaat gebruiken. De bedieningsknop "G" werkt als volgt:
Regelkraan dicht
Regelkraan maximaal geopend
Regelkraan minimaal geopend
De symbolen bij de knoppen verwijzen naar de positie van de betreffende brander op de kookplaat.
Alle branders zijn voorzien een veiligheidssysteem met een thermokoppel tegen gaslekken. Door deze beschikking wordt de gasuitlaat van de brander automatisch op tijd van enkele seconden geblokkeerd in geval de vlam per toeval uitdooft.
Om één van de branders aan te steken:
- de betreffende knop indrukken, linksom draaien en het streepje met het symbool van de grote vlam overeen laten stemmen (maximum vermogen);
- de knop volledig indrukken en de automatische ontsteking van het gas inschakelen door op de drukknop;
- als de vlam brandt de knop gedurende 10 seconden ingedrukt houden tot het element van de thermoelektrische-beveiliging warm is geworden;
- de knop loslaten en controleren of de vlam regelmatig brandt. Als dit niet het geval mocht zijn de bovenstaande handelingen herhalen.
Voor de laagste stand (minimum vermogen) de knop verder draaien tot aan het symbool van de kleine vlam. Tussenliggende standen zijn mogelijk, hiertoe de knop tussen het symbool van de grote vlam en dat van de kleine vlam instellen.
Om de brander te doven de knop rechtsom draaien tot stand "●". In deze stand wordt de knop geblokkeerd. Om haar opnieuw te draaien zal ze eerst moeten worden ingedrukt.
Belangrijk:
- De automatische vonkontsteking niet langer dan 15 seconden achter elkaar gebruiken. Bij problemen met de ontsteking, de knop loslaten en de eventueel in de gasleiding aanwezige lucht eruit laten stromen. Vervolgens opnieuw op het knopje drukken.
- Bij het ongewenste uitgaan van de vlam van de branders zal het gas nog even door blijven stromen vóórdat het beveiligingsmechanisme in werking treedt. De bedieningsknop sluiten en tenminste 1 minuut wachten alvorens te proberen de vlam opnieuw te ontsteken om het ontsnapte gas de tijd te geven om in de lucht op te lossen.
- Als het apparaat niet wordt gebruikt, controleren of de knoppen in de dicht-stand staan “●”. Verder wordt het aanbevolen om de gaskraan in de toevoerleiding te sluiten.
Het gebruik van de branders
De branders zullen het beste resultaat leveren als uitsluitend pannen met een voor de gebruikte brander geschikte diameter worden gebruikt, waarbij moet worden voorkomen dat de vlam tot voorbij de bodem van de pan komt (zie onderstaande tabel). Voorts wordt aangeraden om, als een vloeistof aan de kook raakt, de vlam te verlagen tot een hoogte die volstaat om haar aan de kook te houden.
| Brander | ø Diameter Pan (cm) |
| A. Spaarbrander | 6 - 14 |
| B. Spaarbrander | 15 – 22 |
| C. Snelbrander | 21 – 26 |
Aangezien de brander is voorzien van het veiligheidssysteem "F" moet u de knop ongeveer 6 seconden ingedrukt houden totdat het veiligheidssysteem warmt wordt en automatisch de vlam aan houdt.
Als er geen stroom is, kunt u de brander met een lucifer aansteken, terwijl u de knop op de grote vlam zet. Voor het aansteken van één van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem tegen de klok in tot aan de positie van maximum sterkte.
Om ervoor te zorgen dat het apparaat lang mee gaat moet het apparaat regelmatig grondig schoongemaakt worden, waarbij u rekening moet houden met het volgende:
- Voordat u het apparaat schoon gaat maken moet u eerst de stroomtoevoer naar het apparaat uitschakelen.
- Laat de delen van het apparaat die nog heet zijn eerst afkoelen voordat u deze schoon gaat maken.
- de geëmailleerde of verchroomde en de glazen delen worden gewassen met lauw water; gebruik geen schuurmiddelen of bijtende middelen die het kunnen beschadige.
- De stalen delen en vooral die met de opgedrukte symbolen niet met oplosmiddelen of schuurmiddelen mogen worden gereinigd (ga met het doekje over het oppervlak heen en beweeg daarbij in dezelfde richting als de satijnglansafwerking van het staal).
Roesrvrije staal, als het lang in contact is met kalkhoudend water of sterke wasmiddelen (fosforhoudend), kan vlekken vertonen. Na ze te hebben gewassen moeten ze zorgvuldig met een zachte doek worden afgedroogd.
Bij hardnekkig vuil is het gebruik van brandspiritus toegestaan.
- Na het schoonmaken kunt u eventueel de stalen gedeelten oppoetsen en eventueel geelachtig worden vermijden; hiervoor kunt u de bijgeleverde speciale crème voor het onderhoud van staal, na te bestellen bij ons Service Centrum.
- Laat op de geëmailleerde of gelakte delen geen zure vloeistoffen achter (azijn, citroenzuur, agressieve schoonmaakproducten enz.).
- de losse delen van de gasbranders moeten vaak in een lauw sop worden gewassen; verwijder eventueel aangekoekte reste. Ga na dat de gasuitstroomopeningen niet verstopt zijn. Droog de branders goed af voordat u ze weer gaat gebruiken.
- Maak het uiteinde van de bougies van de automatische ontsteking van de kookplaat vaak schoon.
De regelkranen en de thermostaat van de gasoven met vet smeren
Met verloop van tijd kan het zijn dat een kraantje geblokkeerd raakt of moeilijk draait; het is dan noodzakelijk het van binnen schoon te maken en het opnieuw te smeren. Dit moet worden uitgevoerd door een door de fabrikant erkende installateur.
Instructies voor de installateur
De onderstaande instructies zijn bestemd voor de erkende installateur om hem in staat te stellen de handelingen met betrekking tot de installatie op de meest correcte wijze en in overeenstemming met de van toepassing zijnde normen uit te voeren.
Belangrijk: alle regel-, onderhoudshandelingen enz. moeten op een van het elektriciteitsnet afgesloten apparaat worden uitgevoerd. Indien het noodzakelijk mocht blijken de elektrische voeding te handhaven, zal de grootst mogelijke voorzorg moeten worden genomen.
De kookplaten hebben de volgende technische kenmerken:
-Klasse 1: alle modellen waarvan de hoogte van de rand meer is dan/gelijk is aan 82 mm (zie volgende bladzijde, afb. 4 onderdeel H3).
-Klasse 3: alle modellen waarvan de hoogte van de rand minder is dan 82 mm (zie volgende bladzijde, afb. 4 onderdelen H1 en H2).
-Categorie II2L3B/P (voor NEDERLAND)
-Categorie II 2E+3+ (voor BELGIË).

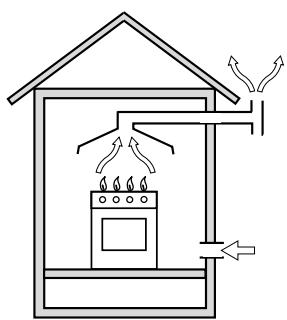

Plaatsing
Dit apparaat mag uitsluitend geïnstalleerd worden en functioneren in ruimtes die permanent geventileerd zijn in overeenstemming met de voorschriften van de geldende normen. De volgende eisen moeten in acht genomen worden:
- Het apparaat moet de verbrandingsproducten afvoeren naar een speciaal hiervoor bestemde kap die op een schoorsteen, een afvoerkanaal of rechtstreeks naar buiten moet zijn aangesloten (Afb.1).
- Als het gebruik van een kap niet mogelijk is, kan een in het raam of in de buitenmuur geplaatste ventilator worden gebruikt die tegelijkertijd met het apparaat in werking gesteld moet worden.
Afb.1
In open haard of vertakte rookpijp (aanwezig bij de kookapparaten)
Ventilatie van de keukenruimte
In de ruimte waar het apparaat wordt geïnstalleerd moet een hoeveelheid lucht worden toegevoerd die voldoerde is voor de verbranding van het gas en de ventilatie van de ruimte. De natuurlijke toevoer van de lucht dient te worden gewaarborgd door middel van permanente openingen in de buitenmuren van de ruimte, of door enkele of collectief vertakte ventilatiekanalen, in overeenstemming met de geldende normen. De lucht dient rechtstreeks van buitenaf en uit de buurt van bronnen van verontreiniging te worden toegevoerd. De ventilatieopening moet over de volgende eigenschappen beschikken (Afb.2A):
- een totale volledig onbelemmerde doorgangssectie van tenminste 6 cm ^2 voor iedere kW nominale warmtecapaciteit van het apparaat, met een minimum van 100 cm ^2 (de warmtecapaciteit kan worden afgelezen op het plaatje met de technische gegevens aan de onderkant van het apparaat;
- de mondingen aan zowel de binnen- als de buitenzijde van de wand mogen niet verstopt kunnen raken;
- met bijvoorbeeld een rooster, metalen gazen, enz. zijn beschermd opdat de bovengenoemde nuttige sectie niet wordt verminderd;
- op een hoogte vlak boven de vloer zijn geplaatst.
De lucht mag eveneens vanuit een nevenliggende ruimte worden toegevoerd, op voorwaarde dat het hier geen slaapkamer of een ruimte waar brandgevaar bestaat betreft, zoals bijv. opslagplaatsen, garages, magazijnen met brandbaar materiaal enz., en ze in overeenstemming met de geldende normen is geventileerd. De toevoer van de lucht vanuit een nevenliggende ruimte naar de te ventileren ruimte dient vrijelijk door permanente openingen te worden gegarandeerd, met een sectie die niet kleiner mag zijn dan die hierboven vermeld. Deze openingen kunnen ook worden verkregen door de vrije ruimte tussen de deur en de vloer te vergroten (Afb.2B). Als voor de afvoer van de verbrandingsproducten een elektroventilator wordt gebruikt, zal de ventilatieopening moeten worden aangepast aan de maximale capaciteit van de luchtverplaatsing ervan. De capaciteit van de elektroventilator dient voldoende te zijn om per uur een luchtverversing van 3÷5 maal het volume van de ruimte te garanderen. Bij een intensief en langdurig gebruik van het apparaat kan een extra ventilatie noodzakelijk blijken die kan worden verkregen door bijvoorbeeld het openen van een raam of een verbetering van de afzuigcapaciteit van de elektroventilator, indien aanwezig. De gassen van een vloeibaar gemaakt gasmengsel (LPG) zijn zwaarder dan lucht en blijven laag hangen. De ruimtes waarin gasflessen met LPG staan moeten dan ook openingen naar buiten hebben ter hoogte van de vloer, zodat eventueel gelekte gassen van onderen afgevoerd kunnen worden. Zet geen LPG gasflessen (ook als deze leeg zijn) in ondergrondse ruimtes; in de ruimte is het verstandig alleen de gasfles te laten staan die op dat moment in gebruik is, waar u de gasfles uit de buurt van warmtebronnen moet neerzetten waardoor de temperatuur van de gasfles eventueel op kan lopen tot meer dan 50°C.
In dit geval is het noodzakelijk om de nodige voorzorgsmaatregelen te treffen om er zeker van te zijn dat de installatie aan de geldende normen ten aanzien van de preventie van ongevallen met betrekking tot elektrische en gasaansluitingen voldoet. Voor een goede werking van het toestel dat in meubels wordt geïnstalleerd, moeten de minimum afstanden in achting worden genomen die op Afb.3 worden aangeduid. Bovendien moeten de aangrenzende
Het bevestigen aan het meubel
Er bestaan drie verschillende soorten apparaten met betrekking tot het type installatie:

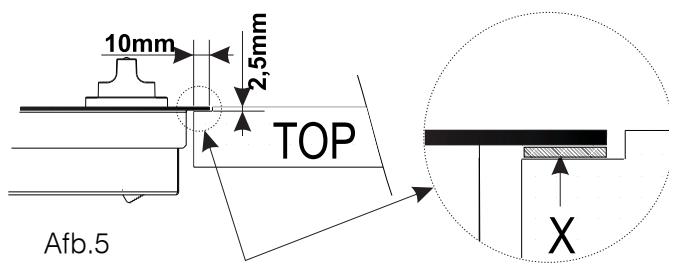

1- Inbouwkookplaten (Klasse 3) die op één lijn staan met het meubel (zie afbeelding 4 onderdeel H1); in dit geval is het voor de installatie noodzakelijk een opening te maken in het keukenblad die groot is als de omtrek van de kookplaat, min 2 cm voor elke zijde, zodat de plaat 1 cm op het keukenblad rust. Om een plaat op een dergelijke manier in te bouwen is het bovendien nodig een extra verlaging te verkrijgen op de omtrek (zie afbeelding 5b) zodat behalve de rand van de kookplaat ook de afdichting eronder plaats genoeg heeft.
Voordat u verdergaat met de bevestiging aan het keukenblad moet u de "X" (bijgeleverde) afdichting rond de omtrek van de kookplaat leggen, zoals aangegeven in afbeelding 5.
2-Inbouwkookplaten (Klasse 3) met rand van minder dan 82 mm (zie afbeelding 4 onderdeel H2). Voor wat betreft de installatie moet op het eventuele keukenblad onder de kookplaat een opening worden gemaakt die groot genoeg is om het onderste gedeelte van de kookplaat te kunnen bevatten. Zorg ervoor dat tussen de kookplaat en het houten keukenblad minstens 1 cm overblijft rond de hele omtrek (de onderzijde van de houder kan er ook mee in contact zijn).
3- Kookplaten (opbouw) (Klasse 1) met rand van meer dan 82 mm (zie afbeelding 4 onderdeel H3). In dit geval moet de onderste houder van het blad niet breder zijn dan de rand zelf; ook in het geval de kookplaat op een keukenblad wordt bevestigd zal het slechts noodzakelijk zijn eventuele openingen te maken voor de doorgang van de gastoevoerbuizen en de elektrische kabel.
Het bevestigen van het apparaat aan de kastjes moet worden uitgevoerd met de hiervoor bestemde montageplaatjes (bijgeleverd) die kunnen verschillen naar gelang de verschillende soorten van installatie en de vorm van het apparaat
N.B.: teneinde een monteur in staat te stellen mogelijk toekomstig onderhoud uit te voeren, moet u er na de installatie voor zorgen dat het gedeelte onder de kookplaat makkelijk toegankelijk blijft (geen eventuele afgesloten modules).
Instrukties voor de installatie
Aansluiting van de gastoevoer
- De aansluiting van het apparaat op de gasleiding of -fles moet worden uitgevoerd in overeenstemming met voorschriften van de van toepassing zijnde normen en uitsluitend na te hebben gecontroleerd of het apparaat is afgesteld op het soort gas waarmee het zal worden gevoed.
- Dit apparaat is vooraf ingesteld om te functioneren met het soort gas dat staat vermeld op het plaatje op de kookplaat. Indien de beschikbare gassoort niet overeenstemt met de gassoort waar het apparaat op ingesteld is, moet u de betreffende inspuiters (die bij de levering inbegrepen zijn) verwisselen waarbij u de aanwijzingen die in de paragraaf “Ombouw van het apparaat op een andere gassoort” zijn opgenomen in acht moet nemen.
- Om zeker te zijn van de goede werking van het apparaat, om de energie op adequate wijze te kunnen benutten en om ervoor te zorgen dat het apparaat lang meegaat moet u zich ervan verzekeren dat de voedingsdruk overeenstemt met de waarden die in de tabel 1 "Kenmerken van de branders en inspuiters" staan. Als dit niet het geval is moet u op de gastoevoerleiding een speciale drukregelaar monteren in overeenstemming met de geldende normen.
- Er bij de aansluiting op letten dat het apparaat niet aan spanningen of druk wordt blootgesteld.
De gastoevoer moet op de draaibare koppeling (met schroefdraad ½"G buitendraad) aan de achterkant van het apparaat aangesloten worden (fig.7) met een metalen starre leiding en op koppelingen die aan de geldende normen voldoen of met een metalen flexibele leiding in overeenstemming met de geldende normen, die niet langer mag zijn dan 2000 mm. Als de koppeling gedraaid moet worden moet u de dichting (die bij de levering van het apparaat inbegrepen is) zonder meer vervangen. Als de installatie voltooid is moet u de gasleidingen, de inwendige aansluitingen en de kranen op dichtheid controleren door een sopje te gebruiken (gebruik uiteraard nooit een vlam). Ga verder na dat de aansluitleiding niet in aanraking kan komen met de beweegbare delen waardoor de leiding beschadigd of afgekneld kan worden. Verzeker u ervan dat de aardgasleiding groot genoeg is om het apparaat te voeden als alle branders in werking zijn.
Belangrijk: Om de aansluiting met vloeibaar gas (flessengas) tot stand te brengen moet er een drukregelaar tussen geplaatst worden die aan de geldende normen voldoet.
Ombouw van het apparaat op een andere gassoort
Als de kookplaat op een andere gassoort omgebouwd moet worden dan de gassoort waarop de kookplaat ingesteld is (staat op het etiket op de kookplaat aangegeven), moet u de inspuiters van de branders verwisselen waarbij als volgt te werk moet gaan:
- haal de roosters en de branders eraf.
- schroef de inspuiters los (fig.8) met een buissleutel van 7 mm en vervang ze met inspuiters die geschikt zijn voor het nieuwe type gas (zie tabel 1 “Kenmerken van de branders en inspuiters”).
- tenslotte, vervang het oude typeplaatje met een ander dat het nieuwe type gas aangeeft, verkrijgbaar bij onze Technische Dienst.
• monteer de onderdelen weer.
Regulatie primaire lucht van de branders (voor België)
De branders hebben geen regulatie van de primaire lucht nodig.
Het regelen van de minimum stand
- zet het kraantje op minimum;
- neem de knop eraf en draai aan het regelschroefje in het staafje van het kraantje (fig.9) totdat u een regelmatige vlam heeft (als u de schroef losser draait neemt het minimumvermogen toe, als u de schroef strakker draait neemt het minimumvermogen af);
Opmerking: in geval van vloeibaar gas moet de stelschroef aangedraaid worden totdat hij niet verder kan. - Als u het gewenste minimum vermogen bereikt heeft, moet u de knop-terwijl de brander brandt-een paar keer snel van de hoogste stand op de laagste stand zetten en nagaan dat de brander niet dooft;
HET APPARAAT MOET OP EEN RANDGEAARD STOPCONTACT WORDEN AANGESLOTEN.
De units zijn bestemd om te worden gebruikt met wisselstroom met een spanning en frequentie zoals vermeld op het plaatje met de technische gegevens (geplaatst aan de onderzijde van de kookplaat of op het eind van de gebruiksaanwijzing). Controleren of de netspanning ter plaatse overeenstemt met die vermeld op het plaatje.
Aansluiting van de elektrische voedingskabel op het net
Bij de modellen die niet van een stekker voorzien zijn moet u een genormaliseerde stekker voor de belasting die op het typeplaatje staat op het snoer monteren en de stekker in een deugdelijk stopcontact steken.
Als het apparaat rechtstreeks op het elektriciteitsnet aangesloten moet worden dan moet er tussen het apparaat en het elektriciteitsnet een veiligheidsschakelaar gemonteerd worden met een opening tussen de contacten van minimaal 3 mm, die berekend moet zijn op de belasting van het apparaat en die aan de geldende normen moet voldoen. De geel/groene aardedraad mag niet onderbroken worden door de schakelaar. In ieder geval moet de voedingskabel zodanig aangelegd worden dat de kabel op geen enkel punt warmer kan worden dan 50 °C boven de omgevingstemperatuur. In het geval van installeren boven een ingebouwde oven, moet de elektrische aansluiting van het kookplaat en van de oven apart worden uitgevoerd, zowel voor veiligheidsredenen als om het eventueel uittrekkenvan de oven mogelijk te maken. Gebruik geen adaptors, dubbelstekkersof dergelijke, aangezien deze oververhitting en branden kunnen veroorzaken. Alvorens de aansluiting tot stand te brengen moet u zich van het volgende verzekeren:
- de spanningsbegrenzer en de elektrische installatie thuis geschikt zijn voor de belasting van de apparatuur (zie plaatje met technische gegevens);
- de elektrische voeding over een deugdelijke aardaansluiting beschikt in overeenstemming met de geldende normen en voorschriften;
- het stopcontact of de meerpolige schakelaars makkelijk zijn te bereiken als de kookplaat is geïnstalleerd.
WIJ AANVAARDEN GEEN ENKELE VERANT-WOORDELIJKHEID ALS DE ONGEVALLEN-PREVENTIENORMEN NIET WORDEN NAGELEEFD.
De kabel vervangen
Gebruik een rubber kabel van het type H05RR-F met een doorsnede 3 x 0.75 mm ^2 .
De geel/groene aardleiding moet 2-3 cm langer zijn ten opzichte van de andere leidingen.
Kenmerken van de branders en inspuiters
TABEL 1 (voor Nederland)
| Brander | Brander doorsnee(mm) | Warmtecapaciteit kW (H.s.*) | By-pas-s 1/100 (mm) | Inspuiter 1/100 (mm) | Debiet * g/hG30/G31 | Inspuiter 1/100 (mm) | Debiet * l/hG25 | |
| Nom. | Ger. | |||||||
| C. Sterk | 100 | 3.00 | 0.7 | 40 | 86 | 218 | 122 | 332 |
| B. Normaal | 75 | 1.65 | 0.4 | 30 | 64 | 120 | 94 | 183 |
| A. Sudderbrander | 55 | 1.00 | 0.4 | 30 | 50 | 73 | 72 | 110 |
| Voedingsdruk | Nom.Min.Max | 28-302035 | 201725 | |||||
Tabel 1 (voor BELGIË)
| Tabel 1 (voor BELGIË) | Vloeibaar gas | Aardgas | ||||||||
| BRANDER | Brander doorsnee(mm) | Warmte capaciteit kW (H.s.*)Nom. | Ger. | By-pas-s 1/100 (mm) | Inspuiter 1/100 (mm) | Debiet * g/h | Inspuiter 1/100 (mm)G30 | Debiet * l/h | ||
| G30 | G31 | G20/25 | G20 | G25 | ||||||
| C.Snel | 100 | 3.00 | 0.7 | 40 | 86 | 218 | 214 | 116 | 286 | 332 |
| B.Halfsnel | 75 | 1.65 | 0.4 | 30 | 64 | 120 | 118 | 96 | 157 | 183 |
| A.Hulp | 55 | 1.00 | 0.4 | 30 | 50 | 73 | 71 | 71 | 95 | 110 |
| Voedingsdruk | 28-30 | 37 | 20 | 25 | ||||||
* A 15°C en 1013 mbar-droog gas
H.s. Propaangas G31 = 50,37 MJ/kg
H.s. Butangas G30 = 49,47 MJ/kg
H.s. Aardgas G20 = 37,78 MJ/m ^3
H.s. Aardgas G25 = 32,49 MJ/m ^3
CE
Deze apparatuur voldoet aan de volgende Europese richtlijnen:
- EEG/2006/95 van 12/12/06 (Laagspanning) en successievelijke modificaties;
- EEG/2004/108 van 15/12/04 (Electromagnetische compatibiliteit) en successievelijke modificaties;
- EEG/2009/142 van 30/11/09 (Gas) en successievelijke modificaties;
- EEG/93/68 van 22/07/93 en successievelijke modificaties.
- 2002/96/EC en successievelijke modificaties.
Italiano, 1
English, 11
Français, 21
Nederlands, 31
Deutsch, 41
Inhaltsverzeichnis
Hinweise, 42
- Onze complimenten!
- DEZE GEBRUIKSAANWIJZING GELDT UITSLUITEND VOOR DIE LANDEN WAARVAN HET SYMBOOL IN HET BOEKJE EN OP HET TYPEPLAATJE VAN HET APPARAAT STAAT.
- Vernietiging van oude electrische apparaten
- Instructies voor het gebruik
- Gasbranders
- Om één van de branders aan te steken:
- Belangrijk:
- Het gebruik van de branders
- De regelkranen en de thermostaat van de gasoven met vet smeren
- Instructies voor de installateur
- Plaatsing
- Ventilatie van de keukenruimte
- Het bevestigen aan het meubel
- Instrukties voor de installatie
- Aansluiting van de gastoevoer
- Ombouw van het apparaat op een andere gassoort
- Het regelen van de minimum stand
- Aansluiting van de elektrische voedingskabel op het net
- De kabel vervangen
- Kenmerken van de branders en inspuiters
- CE
- Deze apparatuur voldoet aan de volgende Europese richtlijnen:
- Inhaltsverzeichnis
Merk : SCHOLTES
Model : B 40 L CS F
Categorie : Kookplaat
