Type de produit	Tronçonneuse électrique
Marque	Florabest
Modèle	FBKS 52 A1
Catégorie	SAV (Service Après-Vente)
Dimensions (L x l x H)	Environ 45 x 25 x 25 cm
Poids	Environ 4,5 kg
Alimentation	Électrique, 230 V ~ 50 Hz
Puissance moteur	2000 W
Longueur du guide	40 cm
Pas de chaîne	3/8" (0,375 pouce)
Capacité du réservoir d'huile	100 ml
Lubrification automatique	Oui
Frein de chaîne	Oui
Protection anti-vibration	Oui
Poignée ergonomique	Oui
Fonctions principales	Tronçonnage de bois, élagage, coupe de branches
Entretien et nettoyage	Nettoyer le guide et la chaîne après chaque usage, vérifier la tension de la chaîne, affûter régulièrement
Sécurité	Frein de chaîne, blocage de sécurité, gants de protection recommandés
Pièces détachées et réparabilité	Chaîne, guide, réservoir d'huile disponibles via service après-vente
Informations générales	Manuel d'utilisation de 121 pages disponible en ligne

FOIRE AUX QUESTIONS - FBKS 52 A1 FLORABEST

Comment démarrer la tronçonneuse Florabest FBKS 52 A1 ?

Assurez-vous que le frein de chaîne est désactivé et que la chaîne est correctement tendue. Branchez l'appareil sur une prise 230 V. Appuyez sur le bouton de verrouillage et tirez sur la gâchette. La tronçonneuse démarre immédiatement.

Quelle huile utiliser pour la lubrification de la chaîne ?

Utilisez une huile spéciale pour chaîne de tronçonneuse, biodégradable ou non. Ne jamais utiliser d'huile moteur usagée.

Comment tendre la chaîne de ma tronçonneuse ?

Débranchez l'appareil. Tournez la vis de tension située sur le côté du guide-chaîne dans le sens horaire pour tendre, jusqu'à ce que la chaîne touche le dessous du guide. La chaîne doit pouvoir être soulevée de 2-3 mm au milieu du guide.

Que faire si le frein de chaîne se bloque ?

Débranchez l'appareil. Poussez le protège-main avant vers l'avant pour désactiver le frein. Si le problème persiste, nettoyez le mécanisme et vérifiez qu'il n'est pas obstrué.

Comment affûter la chaîne de la tronçonneuse ?

Utilisez une lime ronde adaptée au pas de la chaîne (3/8"). Limez chaque dent dans un mouvement de l'intérieur vers l'extérieur, en respectant l'angle d'origine. Aiguisez toutes les dents uniformément.

Quelle est la durée de vie moyenne du guide-chaîne ?

Avec un entretien régulier, le guide peut durer plusieurs années. Remplacez-le si la rainure est usée ou si le guide est déformé.

Puis-je couper du bois vert avec cette tronçonneuse ?

Oui, la tronçonneuse peut couper du bois vert, mais cela nécessite un affûtage plus fréquent. Veillez à ce que le bois ne soit pas trop humide pour éviter d'endommager la chaîne.

Comment nettoyer la tronçonneuse après utilisation ?

Nettoyez le guide, la chaîne et le carter avec une brosse douce. Retirez les résidus de sciure et d'huile. Essuyez avec un chiffon sec. Ne pas utiliser d'eau.

Que faire si la tronçonneuse surchauffe ?

Éteignez immédiatement l'appareil et débranchez-le. Laissez refroidir au moins 15 minutes. Vérifiez que les ouvertures de ventilation ne sont pas obstruées et que le réservoir d'huile est plein.

Où trouver des pièces détachées pour la FBKS 52 A1 ?

Contactez le service après-vente Florabest (SAV) ou consultez le site Internet du fabricant. Les pièces comme la chaîne, le guide et le réservoir d'huile sont disponibles.

MODE D'EMPLOI FBKS 52 A1 FLORABEST

TRONÇONNEUSE À ESSENCE

Traduction des instructions d'origine

À LIRE ATTENTIVEMENT AVANT L'USAGE ET À CONSERVER EN VUE D'UN USAGE ULTÉRIEUR.

CZ

BENZINOVÁ ŘETĚZOVÁ PILA

Avant de lire le mode d'emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Traduction des instructions d'origine Page 33

Utilisation conforme à l'usage prévu 34

Niveaux de danger....34

Équipement 34

Matériel livré 34

Caractéristiques techniques....35

Consignes de sécurité 36

Avertissements de sécurité généraux pour l'outil 36

Équipement de protection individuelle (EPI) 36

Entreposage et transport 37

Sécurité environnante 37

Faire l'appoint de carburant 37

Avant la mise en service 38

Vibrations....39

Mesures de prudence contre le recul brutal 39

Avant la mise en service 40

Mélanger le carburant 40

Faire l'appoint de carburant 40

Appoint en huile de chaîne 40

Tendre et vérifier la chaîne de sciage 41

Mise en service 41

Démarrage avec moteur froid 41

Démarrage avec moteur chaud....42

Éteindre le moteur 42

Vérifier et ajuster la lubrification de la chaîne 42

Vérifier le frein de chaîne....42

Consignes fondamentales pour les travaux d'abattage 43

Préparer l'entaille d'abattage (voir volet dépliant, fig. F)....43

Travaux d'ébranchage....43

Scier du bois se trouvant sous tension mécanique....44

Recul brutal (voir volet dépliant, fig. G)....44

Engagement par traction (voir volet dépliant, fig. H) 44

Travail sûr 44

Nettoyage et entretien 44

Nettoyage du moteur 44

Nettoyage du filtre à air 44

Nettoyage de l'entraînement par chaîne....45

Maintenance de la bougie d'allumage 45

Maintenance de la lubrification de chaîne 45

Maintenance des réglages du carburateur....45

Maintenance du rail de guidage....45

Montage du rail de guidage et tendre la chaîne de sciage 45

Affûter et entretenir la chaîne de sciage 46

Intervalles d'entretien....46

Commande de pièces de rechange 46

Entreposage et transport 47

Recherche de défauts 47

Garantie de Kompernass Handels GmbH. 47

Service après-vente.... 48

Importateur......

Recyclage. 49

Traduction de la déclaration de conformité originale 49

48

TRONÇONNEUSE À ESSENCE FBKS 52 A1

Introduction

Félicitations pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de cet appareil. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux descriptions et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.

Utilisation conforme à l'usage prévu

La tronçonneuse ne doit être utilisée que pour scier du bois en plein air. La tronçonneuse ne doit être utilisée à aucune autre fin.

N'apportez aucune modification à la tronçonneuse. Cela risquerait de compromettre la sécurité.

L'utilisateur/opérateur est responsable des dommages ou blessures de toute sorte qui pourraient en résulter, et non pas le fabricant. Veuillez noter que cet appareil n'a pas été conçu pour une utilisation commerciale, artisanale ou industrielle.

Notre garantie n'est pas applicable si l'appareil est utilisé dans des entreprises commerciales, artisanales ou industrielles ainsi que pour des activités similaires.

Les premiers utilisateurs doivent se faire enseigner l'utilisation afin de se familiariser avec les caractéristiques de l'appareil. Pour votre propre sécurité, veuillez suivre un cours de formation, organisé par l'État, à l'utilisation des tronçonneuses.

Utilisateurs non autorisés :

Les personnes qui ne maîtrisent pas le contenu du présent mode d'emploi, les enfants, jeunes et personnes sous l'emprise d'alcool, de drogues ou de médicaments ne sont pas autorisés à utiliser l'appareil.

Des règlements nationaux peuvent restreindre l'utilisation de l'appareil !

Niveaux de danger

DANGER!

Pour un danger menaçant imminent, entraînant de graves blessures corporelles ou la mort.

⚠ AVERTISSEMENT !

Pour une situation potentiellement dangereuse, pouvant entraîner des blessures graves ou la mort.

PRUDENCE!

- Indication d'une situation potentiellement dangereuse, pouvant entraîner des blessures légères.

ATTENTION!

- Indication d'une situation potentiellement dangereuse, pouvant entraîner des dégâts matériels.

Équipement

① Bouclier avant

② Poignée avant

③ Cache du filtre à air

4 Cordon de démarrage

⑤ Fermeture du cache de filtre à air

6 Interrupteur Marche/Arrêt

⑦ Pompe à carburant "Primer"

8 Manette de démarrage à froid (starter)

9 Dispositif de blocage de l'accélérateur

10 Accélérateur

⑪ Poignée arrière

12 Bouclier arrière

13 Bouchon du réservoir de carburant

14 Bouchon du réservoir d'huile de chaîne

15 Griffe (prémontée)

16 Rail de guidage (prémonté)

⑰ Chaîne de sciage (prémontée)

18 Dispositif pour touret

19 Vis de régulation d'huile

20 Écrous de fixation

② Vis de tension de chaîne

22 Cache de pignon

23 Goupille de tension de chaîne

24 Arrêt de chaîne

25 Alésage pour goupille de tension de chaîne

26 Pignon

27 Cache du rail de guidage

28 Protection auditive EY2-1

29 Lunettes de protection

30 Flacon de mélange

31 Clé à bougie / tournevis plat

32 Trousse à outils

33 Huile de chaîne bio

34 Filtre à air

35 Cosse de la bougie d'allumage

Matériel livré

1 unité moteur

1 chaîne de sciage Oregon 18" 20LPX072X (prémontée)

1 rail de guidage Oregon 18" 180PXBK095 (prémonté)

1 clé pour bougie d'allumage / tournevis plat

1 cache pour rail de guidage (protection de chaîne)

1 flacon de mélange

500 ml d'huile de chaîne bio (Made in Germany)

1 paire de lunettes de protection

1 protection auditive EY2-1

1 trousse à outils

1 mode d'emploi

Caractéristiques techniques

Type : FBKS 52 A1

Poids
sans les pleins, sans l'équipement de sciage :	env. 6 kg
Volume
Réservoir de carburant : env. 720 cm	3(0,72 l)
Réservoir d'huile de chaîne : env. 260 cm	3(0,26 l)
Longueur de coupe
Longueur de coupe utilisable / rail de guidage	45 cm (18")
Chaîne
Vitesse max. de la chaîne : 23,1 m/s
Divisions de chaîne : 8,25 mm (0,325")
Épaisseur des maillons entraîneurs : 1,47 mm (0,058")
Type de chaîne de sciage (prémontée) : Oregon 18" 20LPX072X
Type de rail de guidage (prémonté) : Oregon 18" 180PXBK095
Pignon
Nombre de dents / division : 7 dents / 8,25 mm (0,325")
Moteur
Cylindrée : 51,7 cm	3
Puissance moteur selon ISO 7293 : 2,0 K W
Régime de ralenti : 3000 min	-1
Bougie d'allumage : L8RTC
Niveau de pression acoustique L_pA,m , dB (A) ISO 22868	98,2K = 3 dB
Niveau de puissance acoustique L_WA,m dB (A)ISO 22868	109,2K = 3 dB
Vibrations sur la poignée arrière :ISO 22867	7,254 m/ s^2 K = 1,5 m/ s^2
Vibrations sur la poignée avant :ISO 22867	8,901 m/ s^2 K = 1,5 m/ s^2

⚠ AVERTISSEMENT !

Réduisez les risques de vibrations tels que p. ex. le risque d'une maladie des doigts morts (troubles de la circulation sanguine) grâce à des pauses de travail fréquentes durant les- quelles vous frotterez par ex. les paumes des mains l'une contre l'autre.

Les pictogrammes suivants sont utilisés dans ce mode d'emploi / sur l'appareil :

	Veuillez lire attentivement et entièrement le mode d'emploi avant la première mise en service et le conserver en vue d'une réutilisation ultérieure.
	Avertissement! Lire le mode d'emploi avant la mise en service !

	AVERTISSEMENT ! Pendant les travaux avec la tronçonneuse, il faut prendre des mesures de sécurité particulières. Veuillez lire tous les avertissements et les respecter.
	Portez des vêtements de protection moulants avec garniture anti-incision.
	Portez un casque de protection avec protection faciale ou des lunettes de protection et une protection auditive.
	Portez des gants de protection.
	Portez des chaussures de sécurité antidérapantes.

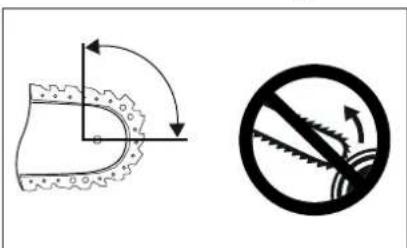

	AVERTISSEMENT ! Risque de recul brutal. Faites attention au risque de recul brutal de la tronçonneuse et évitez tout contact avec la pointe du rail.
	AVERTISSEMENT ! Risque de recul brutal ! Ne sciez pas avec la pointe du rail.
	Utilisez toujours la tronçonneuse en la tenant des deux mains.
	Ne travaillez jamais d'une seule main avec la tronçonneuse.
	Tirez le cordon de démarrage lorsque la manette de starter est dans cette position.Si vous tirez la manette de starter à vous, le clapet à air se ferme. Si vous repoussez la manette de starter, le clapet à air s'ouvre.
	Appuyer 6 fois sur la pompe à carburant (Primer)
	Réservoir de carburant ; Rapport de mélange : 40 parts d'essence pour 1 part d'huile
	Réservoir d'huile de chaîne ; Accroître / réduire la lubrification de la chaîne
	Essence : ROZ 95 / ROZ 98
	Huile pour moteur 2 temps : ISO - L - EGD / JASO FD
	Des flammes nues ou fumer à proximité de l'appareil sont strictement interdits !
	Niveau de puissance acoustique garanti de l'appareil
	Tirer le cordon de démarrage.
	Interrupteur Marche/Arrêt
	Bloquer et desserrer le frein de chaîne
	Sens de circulation de la chaîne
	Augmenter la tension de chaîne
	Longueur du rail de guidage
	Divisions de chaîne : 8,25 mm (0,325")Épaisseur du maillon entraîneur(largeur de rainure) : 1,47 mm (0,058")Nombre de maillons de chaîne : 72

onsignes de sécurité

IMPORTANT! À LIRE ATTENTIVEMENT AVANT L'USAGE ET À CONSERVER EN VUE D'UN USAGE ULTÉRIEUR.

Avertissements de sécurité généraux pour l'outil

⚠ AVERTISSEMENT !

• Soyez toujours vigilant, faites attention à ce que vous faits et travaillez avec précaution sur l'appareil. N'utilisez pas l'appareil lorsque vous êtes malade, fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner des blessures graves.
• Évitez les utilisations erronées, utilisez la machine uniquement comme décrit sous "Utilisation conforme à l'usage prévu".

■ Avant la mise en service, lisez le mode d'emploi de votre appareil et respectez tout particulièrement les consignes de sécurité.

■ Les plaques signalétiques et de danger apposées sur l'appareil fournissent des informations importantes pour un fonctionnement sans danger.

■ En plus des conseils de ce mode d'emploi, il faut tenir compte des consignes de sécurité et de prévention des accidents générales du législateur.

■ Tenir les films d'emballage éloignés des enfants, il y a risque d'étouffement !

■ Les utilisateurs insuffisamment informés peuvent s'exposer eux-mêmes et exposer des tiers à des risques du fait d'une utilisation inexperte. L'utilisateur est responsable vis-à-vis de tiers.

■ Soyez très attentif pendant le maniement de l'appareil. Soyez toujours vigilant, faites attention à ce que vous faites et travaillez avec précaution.

■ Ne travaillez pas avec l'appareil plus de 10 minutes d'affilée. Il est recommandé d'observer une pause de 10 à 20 minutes entre les opérations de travail.

■ Ne prêtez l'appareil qu'à des utilisateurs qui ont l'habitude de s'en servir. Ce faisant, remettez-leur le mode d'emploi.

■ Certaines opérations de sciage requièrent une formation spéciale et des aptitudes particulières. En cas de doute, veuillez vous adresser à un spécialiste.
■ Les premiers utilisateurs doivent se faire enseigner l'utilisation afin de se familiariser avec les caractéristiques de l'appareil. Pour votre propre sécurité, veuillez suivre un cours de formation, organisé par l'État, à l'utilisation des tronçonneuses.
■ Lorsque l'appareil ne sert pas, il faut le ranger de sorte qu'il ne risque de menacer personne. Le sécuriser pour empêcher tout accès non autorisé.
■ L'utilisateur de l'appareil répond de tous les accidents et risques susceptibles de nuire à d'autres personnes ou à ce qui leur appartient.
■ Les enfants, les jeunes et les personnes présentant des capacités physiques, sensorielles ou mentales réduites ne sont pas autorisés à utiliser la tronçonneuse. Y font exception uniquement les jeunes de plus de 16 ans dans le cadre d'une formation se déroulant sous la surveillance d'un professionnel compétent.
■ Le circuit d'allumage électrique de l'appareil génère un faible champ magnétique. Si vous portez un stimulateur cardiaque ou des implants similaires, veuillez consulter votre médecin avant d'utiliser l'appareil afin d'éviter des risques sanitaires.
■ Veuillez noter qu'en cas de maintenance non conforme, d'utilisation de pièces de rechange non conformes, ou d'enlèvement ou modification des dispositifs de sécurité, l'appareil risque de s'endommager et blesser gravement les personnes qui travaillent avec.

Équipement de protection individuelle (EPI)

⚠️ DANGER!

- Portez toujours un équipement de protection individuelle (EPI) !

tez un casque de protection avec protection faciale ou des lunettes de protection et une protection auditive.

rez des vêtements de protection moulants avec garniture anti-incision.

rez des chaussures de sécurité antidérapantes.

ez des gants de protection.

■ Évitez les vêtements amples car ils risqueraient d'être happés.

■ Ne portez aucun foulard, cravate et aucun bijou !

■ Si vous avez les cheveux longs, portez un filet à cheveux !

■ Lors de tous travaux en forêt, portez un casque de protection. Ce casque protège contre la chute de branches. Vérifiez régulièrement le casque de protection en vue de détecter des détériorations. Il faut le remplacer au bout d'une période maximale de 5 ans. N'utilisez que des casques de protection homologués.

■ La protection faciale ou les lunettes de protection protègent contre la sciure et les éclats de bois. Pour éviter des blessures oculaires, il faut toujours porter une protection faciale ou des lunettes de protection pendant les travaux avec l'appareil.

■ Portez toujours une protection auditive. Le bruit émis par l'appareil peut provoquer des lésions auditives.

■ Enfilez des gants de protection robustes, en matériau résistant, en cuir par exemple.

■ Lorsque vous sciez du bois sec, portez un masque anti-poussière. De la poussière de sciage risque de se dégager.

Entreposage et transport

■ Éteignez la tronçonneuse avant chaque transport, même sur courte distance.

Activez le frein à chaîne et montez la protection de chaîne.

■ Utilisez la protection de chaîne lors du transport et de l'entreposage (voir volet dépliant, fig. J).

■ Sécurisez la machine avant le transport (aussi dans des véhicules) pour l'empêcher de se renverser, de perdre du carburant, pour éviter des dégâts ou des blessures.

■ Ne portez l'appareil que par sa poignée avant. Le rail de guidage regarde ce faisant vers l'arrière, en direction opposée à celle de votre corps (voir volet dépliant, fig. J).

■ Maintenez le silencieux, très chaud, loin du corps. Il y a risque de brûlure !

■ Avant de ranger l'appareil, nettoyez et entretenez la chaîne de sciage.

■ Conservez l'appareil dans un endroit sûr et sec. Sécurisez-le aussi contre tout accès non autorisé.

Sécurité environnante

■ Les règlements nationaux et/ou communaux peuvent restreindre les créneaux horaires d'utilisation d'appareils motorisés générateurs de bruit. Renseignez-vous auprès de votre administration communale.

Il est interdit de faire fonctionner l'appareil à l'intérieur de locaux ou en tout autre endroit mal ventilé. Il a risque d'asphyxie en raison des gaz d'échappement/vapeurs d'huile toxiques.

■ Ne travaillez qu'à la lumière du jour.

■ Ne travaillez pas non plus lorsque la météo est défavorable, p. ex. sous la pluie ou lorsqu'il y a du vent.

Le risque d'accident est plus élevé dans ces cas-là.

■ Conservez la zone de travail propre et bien ordonnée.

■ Éloignez les enfants, d'autres personnes et les animaux avant et pendant le travail. Les distractions peuvent vous faire perdre le contrôle de l'outil.

■ Avant d'entamer le travail, assurez-vous qu'aucune personne, aucun animal et aucun objet ne se trouve dans la zone dangereuse.

■ Ne travaillez pas à proximité de clôtures en fil métallique ou à proximité de fils anciens qui traînent.

■ Tenez un moyen d'extinction prêt si vous travaillez dans un environnement risquant facilement de prendre feu, p. ex. près d'herbes sèches, etc. Danger d'incendie !

Faire l'appoint de carburant

■ L'essence prend très facilement feu. Lorsque vous faites l'appoint, éloignez-vous de toutes flammes nues et ne fumez en aucun cas.

Danger d'incendie !

■ Veillez à ne pas répandre d'essence. L'essence ou l'huile de chaîne ne doit pas pénétrer dans le sol. Intercalez des objets plats appropriés pour vous aider.

■ Ne faites l'appoint que dans des endroits bien ventilés. Les vapeurs d'essence peuvent prendre feu très facilement ou exploser.

■ Avant de faire l'appoint, éteignez le moteur et laissez l'appareil refroidir. Si de l'essence a été renversé, nettoyez immédiatement les endroits souillés.

Empêchez le carburant de souiller vos vêtements ; changez-les immédiatement si cela s'est produit.

- Évitez tout contact de la peau et des yeux avec l'essence ou les lubrifiants (huile).

■ Ne respirez pas les vapeurs d'essence/d'huile.

■ Vérifiez l'absence de fuites. Si de l'essence fuit, ne faites pas démarrer le moteur. Vous risquez des brûlures.

■ N'ouvrez le bouchon du réservoir que prudemment afin que la surpression puisse se résorber lentement et qu'il ne jaillisse pas d'essence.

Avant la mise en service

⚠ AVERTISSEMENT !

▶ Effectuez toujours les vérifications avant la mise en service et lorsque le moteur est éteint.
- Vérifiez l'appareil avant chaque utilisation et, s'il a chuté, pour savoir s'il offre encore un fonctionnement sûr.
- Vérifiez si les pièces mobiles fonctionnent toutes impeccablement. De nombreux accidents sont dus à des outils mal entretenus.
Faites réparer les pièces endommagées par du personnel qualifié.
▶ N'utilisez la tronçonneuse et les accessoires que conformément aux présentes instructions. Tenez compte ce faisant des conditions de travail et du travail à réaliser.
L'utilisation d'outils motorisés pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

■ Vérifiez régulièrement que le frein de chaîne fonctionne correctement (bouclier avant, voir volet dépliant, fig. D).

■ Vérifiez si le rail de guidage est correctement monté.

■ Vérifiez si la chaîne de sciage est correctement tendue.

- Vérifiez régulièrement que le frein de chaîne fonctionne correctement (bouclier avant, voir volet dépliant, fig. D). - Vérifiez si le rail de guidage est correctement monté. - Vérifiez si la chaîne de sciage est correctement tendue.

Suivez les instructions de lubrification, de tension de chaîne et de changement d'accessoires. Une chaîne incorrectement tendue ou lubrifiée peut soit casser soit accroître le risque de recul brutal.

■ Gardez affûtés et propres les outils permettant de couper. Réaffûtez-les régulièrement et remplacez à temps les pièces usées. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

■ Vérifiez si l'accélérateur et son dispositif de blocage opposent une résistance mécanique. Par effet ressort, l'accélérateur doit revenir en position de départ.
■ Vérifiez qu'il se trouve suffisamment de carburant et d'huile de chaîne dans les réservoirs.
■ Vérifiez si les poignées sont propres, sèches, exemptes d'huile et de souillures.
■ N'effectuez jamais les travaux tout seul. En cas d'urgence, il faut que quelqu'un se trouve à proximité.
■ N'utilisez la tronçonneuse que lorsque vous vous tenez d'aplomb sur un sol ferme, sûr et plat. Ne pas se précipiter.
Une surface au sol glissante ou des surfaces d'appui instables (p. ex. sur une échelle) peuvent vous faire perdre l'équilibre ou le contrôle de la tronçonneuse.
Garder une position et un équilibre adaptés à tout moment.
De la sorte, vous pourrez mieux contrôler la tronçonneuse dans des situations inattendues.
■ Ne montez jamais sur un arbre pour travailler avec la tronçonneuse. Risque de blessure en cas d'utilisation sur un arbre.
■ Ne sciez jamais à une hauteur dépassant celle de vos épaules.
■ Tenez toujours la tronçonneuse par la poignée arrière de la main droite, et par la poignée avant de la main gauche (voir volet dépliant, fig. D). Il ne faut jamais tenir la tronçonneuse en position inverse des mains car cela accroît le risque d'accident.
■ Lorsque la tronçonneuse fonctionne, éloignez toutes les parties du corps de la chaîne de sciage. Avant de faire démarrer la tronçonneuse, assurez-vous que la chaîne de sciage ne touche rien. Pendant le travail avec la tronçonneuse, un instant d'inattention peut faire que les vêtements ou des parties du corps sont happés par la chaîne de sciage.
■ Éteignez immédiatement la tronçonneuse si vous constatez des changements perceptibles dans le comportement de l'appareil.
■ Si la chaîne de sciage percute des pièces, clous ou objets durs divers, stoppez immédiatement le moteur et vérifiez si la chaîne de sciage et le rail de guidage sont endommagés.

■ Ne laissez pas la tronçonneuse tomber, ne frappez contre aucun obstacle avec et n'utilisez jamais le rail de guidage comme levier.

■ Ne sciez que du bois avec la tronçonneuse.

■ Lorsque vous sciez une branche se trouvant sous tension mécanique, attendez-vous à un mouvement de rappel élastique. Lorsque la tension mécanique accumulée dans les fibres du bois disparaît, la branche qui se détend risque de heurter l'opérateur et/ou de lui faire perdre le contrôle de la tronçonneuse.

■ Soyez particulièrement prudent lors du tronçonnage de broussailles et de jeunes arbres. Les matériaux minces peuvent rester coincés dans la chaîne de sciage et vous percuter ou vous faire perdre l'équilibre.

Vibrations

⚠ AVERTISSEMENT !

- Réduisez les risques de vibrations tels que p. ex. le risque d'une maladie des doigts morts (troubles de la circulation sanguine) grâce à des pauses de travail fréquentes durant lesquelles vous frotterez p. ex. les paumes des mains l'une contre l'autre.

■ Portez toujours des gants de protection et veillez à ce que vos mains soient au chaud.

■ Veillez à ce que la chaîne soit toujours tranchante.

■ Faites régulièrement des pauses pendant le travail.

Mesures de prudence contre le recul brutal

⚠ AVERTISSEMENT ! RECUL BRUTAL !

- Pendant le travail, pensez au risque que l'appareil recule brutalement. Il y a risque de blessure. La prudence ainsi que la technique de coupe adaptée permettent d'éviter les reculs brutaux.

■ Un contact avec la pointe du rail peut dans certains cas entraîner une réaction inattendue vers l'arrière, durant laquelle le rail de guidage est renvoyé brutalement vers le haut et en direction de l'utilisateur (voir fig. A).

■ Un recul brutal peut se produire lorsque la pointe du rail de guidage touche un objet ou lorsque du bois se courbe et que la chaîne de sciage reste coincée dans le trait de scie.

■ Si la chaîne de sciage se coince contre le bord supérieur du rail de guidage, la tronçonneuse risque de revenir brutalement et de manière incontrôlée vers l'opérateur (voir volet dépliant, fig. G).

■ Si la chaîne de sciage se coince contre le bord inférieur du rail de guidage, la tronçonneuse risque de s'éloigner brutalement et de manière incontrôlée de l'opérateur (voir volet dépliant, fig. H).

- Soyez extrêmement prudent au moment d'introduire la chaîne de la tronçonneuse dans le trait d'une coupe déjà entamée pour poursuivre le sciage.

■ Ne sciez pas de branches ou morceaux de bois susceptibles de changer de place pendant le sciage, ou dont le trait de coupe va se refermer pendant le sciage.

■ Chacune de ces réactions peut entraîner une perte de contrôle de la tronçonneuse et d'éventuelles blessures graves. Ne vous fiez pas uniquement aux dispositifs de sécurité intégrés dans la tronçonneuse. En tant qu'utilisateur d'une tronçonneuse, prenez différentes mesures afin de travailler sans accident et sans vous blesser. Un rebond est la conséquence d'une utilisation mauvaise ou incorrecte de l'appareil. Des mesures de prudence adaptées, comme celles décrites ci-dessous, permettent de l'éviter :

■ Tenez bien la tronçonneuse des deux mains, les pouces et les doigts entourant les poignées de la tronçonneuse. Placez votre corps et vos bras dans une position dans laquelle vous pouvez résister aux forces de recul. Lorsque des mesures adaptées ont été prises, l'utilisateur peut alors maîtriser les forces de recul. Ne jamais lâcher la tronçonneuse (voir volet dépliant, fig. D).

■ Évitez un maintien corporel anormal et ne sciez pas au-dessus de la hauteur des épaules. Ceci permet d'éviter un contact involontaire avec la pointe du rail et de mieux contrôler la tronçonneuse lors de situations inattendues.

■ Utilisez toujours les rails de remplacement et les chaînes de sciage préconisés par le fabricant. De mauvais rails et chaînes à scie de rechange peuvent entraîner l'arrachage de la chaîne de sciage et/ou un recul brutal.

■ Respectez les instructions du fabricant concernant l'affûtage et la maintenance de la chaîne de sciage. Des limiteurs de profondeur trop bas augmentent la tendance au recul brutal.

■ Ne sciez pas avec la pointe de la lame. Il y a risque de recul brutal.

■ Assurez-vous qu'aucun clou ou pièce métallique ne se trouve dans la zone de sciage.

Faites particulièrement attention aux clous ou pièces en fer à proximité de la zone de coupe. Soyez prudent aussi lors du sciage de bois durs dans lesquels la chaîne risque de se coincer. Cela peut entraîner un recul brutal.

■ Entamez la coupe à pleine puissance et maintenez toujours la tronçonneuse au régime maximal pendant tout le sciage.

■ Veillez à ce qu'aucun objet sur lequel vous pourriez trébucher ne se trouve par terre.

Avant la mise en service

Mélanger le carburant

Le moteur nécessite un mélange 2 temps composé d'essence et d'huile moteur.

AVERTISSEMENT!

- Éviter tout contact cutané avec le carburant, et de respirer les vapeurs de carburant.

Utilisez uniquement un mélange à base d'essence sans plomb (min. ROZ 95) et d'une huile spéciale pour moteur 2 temps (JASO FD/ISO - L - EGD). Préparez le mélange carburant/huile en respectant le tableau des mélanges carburant/huile.

■ Versez respectivement la bonne quantité d'essence et d'huile moteur 2 temps dans le flacon de mélange livré d'origine 30 (voir le Tableau des mélanges carburant/huile »).

Ensuite, secouez bien le flacon de mélange 30.

Tableau des mélanges carburant/huile

Procédure de mélange : 40 parts d'essence pour 1 part d'huile

Essence Huile 2 temps

0,5 litre 12,5 ml

Faire l'appoint de carburant

AVERTISSEMENT!

▶ Ne faites l'appoint de carburant qu'après avoir éteint et laissé refroidir le moteur. Danger d'incendie !

Nettoyez toujours la périphérie du bouchon du réservoir de carburant 13 avant de faire l'appoint afin qu'il ne tombe pas de souillures dans le carburant. Utilisez pour cela un chiffon sec ne peluchant pas.

♦ Couchez l'appareil sur le côté pour que le bouchon du réservoir de carburant 13 pointe vers le haut.

♦ Tournez le bouchon du réservoir de carburant ^13 dans le sens antihoraire pour le détacher. Le bouchon du réservoir de carburant ^13 est relié de façon imperdable au réservoir de carburant et ne risque ainsi pas de chuter.

♦ Versez le mélange carburant/huile dans le réservoir de carburant. Pendant que vous faites l'appoint, ne renversez pas de carburant et ne remplissez pas le réservoir de carburant à ras-bord.

◆ Si du carburant a été renversé, essuyez-le immédiatement.

♦ Tournez le bouchon du réservoir de carburant ^13 dans le sens horaire pour refermer ce dernier.

REMARQUE

- Après chaque appoint de carburant, vérifiez aussi l'huile de chaîne.

Appoint en huile de chaîne

AVERTISSEMENT!

▶ Ne faites l'appoint d'huile pour chaîne de sciage qu'après avoir éteint le moteur et une fois ce dernier refroidi. Danger d'incendie !

▶ Ne jamais travailler sans lubrifier la chaîne! Si la chaîne de sciage tourne à sec, la garniture de coupe est rapidement et irréparablement détruite.

- Avant le travail, toujours vérifier la lubrification de la chaîne.

REMARQUE

N'utilisez que de l'huile pour chaîne de sciage. De préférence biodégradable. N'utilisez pas d'huile usagée, d'huile moteur etc.
Contrôlez pendant le travail si le graissage de chaîne fonctionne.

Avant de faire l'appoint, nettoyez toujours la périphérie du bouchon du réservoir d'huile de chaîne pour qu'il ne pénètre pas de souillures dedans. Utilisez pour cela un chiffon sec ne peluchant pas.
♦ Couchez l'appareil sur le côté pour que le bouchon du réservoir d'huile de chaîne 14 pointe vers le haut.
♦ Tournez le bouchon du réservoir d'huile de chaîne ^14 dans le sens antihoraire pour le détacher. Le bouchon du réservoir d'huile de chaîne ^14 est relié de façon imperdable à ce réservoir et ainsi il ne risque pas de chuter.
♦ Versez l'huile de chaîne bio ^33 livrée d'origine dans le réservoir pour huile de chaîne.

Pendant l'appoint, ne renversez pas d'huile de chaîne et ne remplissez pas le réservoir d'huile de chaîne à ras-bord.

♦ Essuyez immédiatement l'huile de chaîne renversée.
♦ Tournez le bouchon du réservoir d'huile de chaîne ^14 dans le sens horaire pour refermer ce dernier.

Tendre et vérifier la chaîne de sciage

AVERTISSEMENT!

• Mettre des gants de protection ! Risque de blessure causé par les dents de coupe tranchantes !
  ▶ Vérifiez la tension de la chaîne régulièrement, avant chaque mise en service.

♦ Avant de tendre, il faut desserrer un peu les deux écrous de fixation ^20 avec la clé à bougie ^31
♦ Tournez la vis de tension de chaîne21 avec le tournevis plat 31 dans le sens horaire pour accroître la tension.
♦ Serrez fermement à la main les deux écrous de fixation ^20 avec la clé à bougie 31
La chaîne de sciage ^17 doit être plaquée contre la partie inférieure de la lame. Vérifiez si la chaîne de sciage ^17 (lorsque le frein de chaîne est desserré, tirer le bouclier avant ^1 en arrière) peut être tirée à la main sur le rail de guidage ^16 .

REMARQUE

▶ Une chaîne de sciage 17 neuve s'allonge et doit souvent être retendue.

Mise en service

PRUDENCE!

▶ Veuillez respecter les dispositions légales relatives à l'ordonnance sur la protection contre le bruit.

Vérifiez l'appareil avant chaque mise en service :

• Étanchéité du système de carburant.
  ■ Dispositifs de protection et de coupe dans un état impeccable et au complet.
  ■ Bonne fixation de toutes les raccords vissés.
  ■ Pas de résistance mécanique dans les pièces mobiles.

Démarrage avec moteur froid

AVERTISSEMENT!

- Avant chaque mise en service, activez le frein à chaîne (Pousser le bouclier ① en avant).

ATTENTION!

▶ Ne laissez jamais le cordon de démarrage 4 revenir trop rapidement. Ceci peut entraîner des dommages.

♦ Retirez le cache ^27 du rail de guidage ^16
Placez la tronçonneuse sur une surface stable et plane. Ce faisant, la chaîne de sciage 17 ne doit pas toucher le sol.
♦ Poussez le bouclier avant ① en avant jusqu'à ce qu'il s'enclenche. Le frein à chaîne bloque la chaîne de sciage ⑰.
◆ Appuyez 6 fois sur la pompe à carburant "Primer"⑦.
♦ Mettez l'interrupteur Marche/Arrêt sur "l".
♦ Tirez la manette de démarrage à froid (starter) 8 à vous.
Placez la pointe de votre chaussure dans le bouclier arrière ^12 (voir volet dépliant, fig. B).

♦ Tenez la tronçonneuse fermement par la poignée avant ② et tirez le cordon de démarrage ④ lentement jusqu'au premier point de résistance.
♦ Tirez ensuite énergiquement le cordon de démarrage ^4 jusqu'à ce que le moteur démarre.

Si le moteur ne démarre pas, répétez cette opération.

Aussi longtemps que la manette de démarrage à froid (starter) 8 est sortie, le moteur démarre brièvement puis s'éteint.

♦ Rentrez à nouveau la manette de démarrage à froid (starter) 8 dès que le moteur s'est éteint.
Ensuite, tirez de nouveau énergiquement le cordon de démarrage ^4 jusqu'à ce que le moteur démarre. Le moteur tourne maintenant au régime de ralenti.

Si le moteur ne démarre toujours pas au bout de plusieurs essais, veuillez lire le chapitre "Recherche de défauts".

ATTENTION!

Tirez toujours le cordon de démarrage 4 tout droit. Tenez fermement la poignée du cordon de démarrage 4 tandis que le cordon de démarrage 4 s'enroule de nouveau sur le lanceur. Ne laissez jamais le cordon de démarrage 4 revenir trop vite.

REMARQUE

En présente de températures extérieures élevées, il peut arriver qu'il faille démarrer sans le starter même lorsque le moteur est froid !
Desserrez le frein de chaîne en tirant le bouclier avant ① en arrière (voir volet dépliant, fig. C).

PRUDENCE ! Le frein de chaîne est maintenant desserré et maintenant la chaîne de sciage 17 circule.

REMARQUE

▶ Si la chaîne de sciage ^17 se déplace lorsque le moteur tourne au ralenti, ou que le moteur s'éteint lorsque vous relâchez l'accélérateur, il faudra procéder à un réglage du carburateur (voir chapitre "Maintenance des réglages du carburateur").

Soulevez la chaîne de scie.
♦ Avec la main gauche, tenez fermement la poignée avant ^2 .
♦ Avec la main droite, tenez fermement la poignée arrière ^11 .

Ce faisant, la paume de la main se trouve sur le dispositif de blocage de l'accélérateur 9 et l'index actionne l'accélérateur 10 voir volet dépliant, fig. D).

• Après avoir actionné une fois l'accélérateur ^10 , le moteur tourne au ralenti.
  ♦ Laissez le moteur s'échauffer brièvement.

Démarrage avec moteur chaud

(L'appareil a été arrêté pendant moins de 15-20 min)

♦ Poussez le bouclier avant ① en avant jusqu'à ce que il s'enclenche. Le frein à chaîne bloque la chaîne de sciage ⑰.
♦ Mettez l'interrupteur Marche/Arrêt sur "l".
Pour faire démarrer le moteur chaud, il ne faut pas tirer la manette de démarrage à froid (starter) 8 à soi.
Placez la pointe de votre chaussure dans le bouclier arrière ^12 (voir volet dépliant, fig. B).
♦ Tenez la tronçonneuse fermement par la poignée avant ② et tirez le cordon de démarrage ④ lentement jusqu'au premier point de résistance.
♦ Tirez ensuite énergiquement le cordon de démarrage ^4 . L'appareil doit démarrer au bout de 1 à 2 essais. Si l'appareil ne démarre pas au bout de 6 tractions, répétez l'opération conformément à "Démarrage avec moteur froid".

Éteindre le moteur

Procédure arrêt d'urgence

S'il faut stopper immédiatement l'appareil, ramenez pour cela l'interrupteur Marche/Arrêt 6 sur "O".

Procédure normale

♦ Relâchez l'accélérateur ^10 . Le moteur passe en régime de ralenti. Ensuite, ramenez l'interrupteur Marche/Arrêt ^6 sur "O".

ATTENTION!

Au régime de ralenti, la chaîne de sciage ^17 doit rester immobile. Si la chaîne de sciage ^17 tourne, il faut régler le régime de ralenti !

Consignes de travail

Avant d'utiliser la tronçonneuse, familiarisez-vous avec son maniement.

Vérifier et ajuster la lubrification de la chaîne

ATTENTION!

▶ Ne jamais travailler sans lubrifier la chaîne ! Si la chaîne de sciage tourne à sec, la garniture de coupe est rapidement et irréparablement détruite.
Avant le travail, toujours vérifier la lubrification de la chaîne.

REMARQUE

N'utilisez que de l'huile pour chaîne de sciage. De préférence biodégradable. N'utilisez pas d'huile usagée, d'huile moteur etc.
Contrôlez pendant le travail si le graissage de chaîne fonctionne.

♦ Pendant l'utilisation, tenez la tronçonneuse à régime moyen au-dessus d'une souche d'arbre ou d'une surface adéquate.

Si la lubrification est suffisante, un film d'huile mince se dépose sur la souche d'arbre ou sur la surface (voir volet dépliant, fig. E).

Si nécessaire, le graissage de la chaîne peut être augmenté ou réduit à l'aide de la vis de régulation d'huile 19.
■ Pour ce faire, aidez-vous du tournevis pla31 livré :

- Appuyez d'abord puis tournez la vis de régulation d'huile 19 dans le sens horaire afin de réduire la lubrification de la chaîne.

- Appuyez d'abord sur la vis de régulation d'huile ^19 puis tournez la dans le sens antihoraire pour augmenter la lubrification de la chaîne.

Vérifier le frein de chaîne

AVERTISSEMENT!

- Il faut vérifier le frein de chaîne avant chaque mise en service.

En cas de recul brutal, le frein freine immédiatement la chaîne de sciage.
- Veillez bien à ce que le bouclier avant ^1 soit exempt de souillures et qu'il puisse être déplacé facilement.
♦ Moteur en marche, poussez le bouclier avant en avant jusqu'à ce que le bouclier s'enclenche.
Actionnez l'accélérateur ^10 brièvement jusqu'à la butée (plein régime). Ce faisant, la chaîne de sciage ^17 ne doit pas se déplacer.

AVERTISSEMENT!

• Un régime moteur accru sur une période trop longue, avec le frein de chaîne bloqué, endommage le moteur et l'entraînement de la chaîne.
  ▶ Si malgré tout la chaîne de sciage ^17 se déplace, veuillez contacter le service après-vente.

Consignes fondamentales pour les travaux d'abattage

RISQUE DE BLESSURES!

Les travaux de sciage et d'abattage ainsi que tous les travaux qui les accompagnent sont exclusivement réservés à des personnes formées et instruites en conséquence.

REMARQUE

▶ Veuillez respecter les règlements spécifiques de votre pays relatifs aux travaux d'abattage, et informez-vous auprès de l'autorité compétente.

■ Veillez à ce que personne ne soit victime d'un accident dû à la chute de branches et d'arbres.

■ Dans la zone de travail, seules doivent séjourner les personnes nécessaires aux travaux d'abattage.

- Maintenez la zone de travail autour du tronc dégagée et ordonnée afin que les opérateurs puissent se tenir bien d'aplomb.

■ Maintenez les issues de secours dégagées et ordonnées pour pouvoir quitter rapidement la zone de travail.

N'effectuez aucun travail d'abattage par vent fort, mauvais temps ou mauvaise visibilité.

■ Respectez les distances requises par rapport au poste de travail le plus proche. Ces distances équivalent à au moins 2,5 longueurs d'arbres.

Utilisation et entretien

■ Ne faites jamais démarrer l'appareil tant que le rail de guidag ^46 , la chaîne de sciage 17 et le cache du pignon 22 n'ont pas été correctement montés.

■ Ne sciez pas de bois posé sur le sol et n'essayez pas de scier de racines dépassant du sol. Évitez dans tous les cas que la chaîne de sciage 17 ne plonge dans la terre, sans quoi la chaîne de sciage 17 s'émousserait immédiatement.

Si vous touchez accidentellement un objet solide avec l'appareil, coupez immédiatement le moteur et contrôlez les dommages éventuels sur l'appareil.

■ Procédez à la maintenance de l'appareil avec soin. Contrôler si les pièces mobiles fonctionnent sans aucun problème et ne se coïncent pas, si des pièces sont cassées ou endommagées au point d'entraver le fonctionnement de l'appareil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des appareils mal entretenus.

■ Gardez affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

■ Faire entretenir l'appareil par du personnel qualifié. Utilisez uniquement les pièces détachées d'origine recommandées par le fabricant.

Préparer l'entaille d'abattage (voir volet dépliant, fig. F)

REMARQUE

L'entaille d'abattage détermine la direction de chute de l'arbre à abattre.
▶ Réalisez l'entaille d'abattage à angle droit par rapport à la direction de la chute.
▶ Sciez le plus près possible du sol.
- Appuyez la tronçonneuse au moyen de sa griffel ^15 .

Commencez par réaliser l'entaille d'abattage A. La profondeur de l'entaille d'abattage doit représenter 1/4 du diamètre de l'arbre et présenter un angle compris entre 45° et 60°.

Réalisez la coupe d'abattage B env. 2-3 cm au-dessus de la coupe horizontale de l'entaille d'abattage A. Veillez à ce que la coupe d'abattage B soit réalisée exactement à l'horizontale.
♦ Laissez env. 1/10 du diamètre de l'arbre, formant la bande de rupture C, devant la coupe d'abattage B.
La bande de rupture C se comporte comme une charnière qui guide l'arbre vers le sol et le sécurise contre un basculement prématuré.

RISQUE D'ACCIDENT!

▶ Ne sciez en aucun cas la bande de rupture C pendant la coupe d'abattage B sinon l'arbre risque de chuter dans une direction imprévisible !
Attendez-vous à ce que l'arbre en train de chuter "glisse" de manière incontrôlée sur le trait de coupe.
Attendez-vous à ce que l'arbre "rebondisse" de manière incontrôlée dans une direction après avoir percuté le sol.
Pour empêcher que la chaîne de sciage ne se coince dans le trait de coupe d'abattage B, enfoncez à temps des cales en aluminium ou en plastique dans le trait de coupe d'abattage B. N'utilisez pas de cales en fer.

ATTENTION ! RISQUE DE DÉGÂTS MATÉRIELS !

▶ Veillez à que la cale n'entre pas en contact avec la chaîne de sciage
⑰. Cela risque de l'endommager gravement.

Travaux d'ébranchage

Restez toujours vigilant vu le risque de retour brutal des branches.
■ Lors de l'ébranchage, ne restez pas debout sur le tronc.
■ Ne sciez pas avec la pointe du rail.
■ Ne sciez jamais deux branches à la fois.
■ Pendant des travaux d'ébranchage, appuyez chaque fois que possible la tronçonneuse au moyen de sa griffe 15.
■ Veillez à ce qu'en fin de coupe la tronçonneuse ne pivote pas sous l'effet de son propre poids. Vu que le bois en cours de sciage ne la soutient plus, retenez-la de manière correspondante.
■ Pendant les travaux d'ébranchage, adoptez une posture bien d'aplomb, stable et sûre.

Travaux d'ébranchage fractionnés

- Vous devez raccourcir les branches longues ou épaisses avant de procéder à la coupe finale (voir volet dépliant, fig. K). La chaîne de sciage 10isque sinon facilement de se coincer.

Scier du bois se trouvant sous tension mécanique

En présence de bois sous tension mécanique, il faut impérativement respecter la chronologie de travail. La chaîne de sciage l'isque de se coincer ou un recul brutal peut se produire.

Il faut toujours commencer par pratiquer une incision sur le côté du bois se trouvant sous pression. Ce n'est qu'ensuite que la coupe finale pourra avoir lieu sur le côté où s'exerce la traction.

Cela permet d'éviter le coïncement de la chaîne de sciage 17

ATTENTION ! RISQUE DE DÉGÂTS MATÉRIELS !

▶ Avec le bois au sol, le côté inférieur de la zone de coupe ne doit pas toucher le sol sinon la chaîne de sciage 17 va s'endommager.

Le tronc d'arbre est incurvé vers le bas

Pratiquez d'abord une incision de délestage 1 (profondeur : env. 1/3 du diamètre du tronc) sur le côté se trouvant sous pression (voir volet dépliant, fig. 1).
Effectuez ensuite la coupe finale 2 (profondeur : env. 2/3 du diamètre du tronc) sur le côté sur lequel s'exerce la traction (voir volet dépliant, figure I).

Le tronc d'arbre est incurvé vers le haut

Pratiquez d'abord une incision de délestage 1 (profondeur : env. 1/3 du diamètre du tronc) sur le côté se trouvant sous pression (voir volet dépliant, fig. I).
Effectuez ensuite la coupe finale 2 (profondeur : env. 2/3 du diamètre du tronc) sur le côté sur lequel s'exerce la traction (voir volet dépliant, figure I).

Recul brutal (voir volet dépliant, fig. G)

Si la chaîne de sciage ^17 se coince contre le bord supérieur du rail de guidage ^16 , la tronçonneuse risque de revenir brutalement et de manière incontrôlée vers l'opérateur.

Engagement par traction (voir volet dépliant, fig. H)

Si la chaîne de sciag ^17 se coince contre le bord inférieur du rail de guidage ^16 , la tronçonneuse risque de s'éloigner brutalement et de manière incontrôlée de l'opérateur.

Travail sûr

■ Maintenez l'appareil en bon état de marche pour prévenir d'éventuelles blessures.
Si vous avez laissé tomber l'appareil, vérifiez que celui-ci ne présente pas de dommages ou défauts importants.
N'utilisez pas l'appareil debout sur une échelle ou sur un emplacement qui n'est pas sûr.
■ Ne vous laissez pas convaincre d'effectuer une coupe irréfléchie. Ceci pourrait vous mettre en danger ainsi que d'autres personnes.
■ Changez régulièrement de position de travail. Une utilisation prolongée de l'appareil peut entraîner des problèmes de circulation dans les mains dus aux vibrations. Vous pouvez cependant prolonger la durée d'utilisation en portant des gants adaptés ou en faisant régulièrement des pauses. Tenez compte du fait que la disposition personnelle à une mauvaise circulation, des températures extérieures basses ou des forces de préhension importantes lors du travail diminuent la durée d'utilisation.

Nettoyage et entretien

RISQUE DE BLESSURES !

Éteignez toujours l'appareil avant les travaux de nettoyage et retirez la cosse de la bougie d'allumage 35.

REMARQUE

• Après chaque utilisation, l'appareil doit être nettoyé soigneusement.
  N'effectuez que les travaux de nettoyage et de maintenance mentionnés dans le présent mode d'emploi. Les travaux plus complexes sont réservés à du personnel qualifié.
  Les travaux de maintenance doivent être réalisés régulièrement (voir chapitre "Intervalles de maintenance").

Nettoyage du moteur

RISQUE DE BLESSURES!

▶ RISQUE DE BRÛLURE ! Ne pas toucher le silencieux, le cylindre ou les ailettes de refroidissement car ils sont très chauds.
■ Gardez les dispositifs de protection, les fentes d'aération et le carter du moteur le plus exempts de poussière et de souillures possible. Nettoyez-le à l'air comprimé à basse pression.
Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et d'un peu de produit vaisselle. Veillez à ce que l'eau ne pénètre pas à l'intérieur de l'appareil.

Nettoyage du filtre à air

Les filtres à air encrassés réduisent la puissance du moteur vu qu'il n'arrive pas assez d'air au carburateur.

Des contrôles réguliers sont par conséquent indispensables. Il faut contrôler le filtre à air 34 régulièrement et le nettoyer si nécessaire.

Si l'air est fortement chargé de poussière, contrôlez plus souvent le filtre à air 34.

Pour détacher la fermeture du cache de filtre à air⑤, tournez-le dans le sens antihoraire.
♦ Retirez le cache du filtre à ai ^3 .
♦ Retirez le filtre à air ^34 .
Nettoyez le filtre à air ^34 en le tapotant ou par soufflage (à l'air comprimé).

Le montage s'effectue dans l'ordre inverse.

ATTENTION!

▶ Ne nettoyez jamais le filtre à aî34 avec de l'essence ni avec des solvants inflammables.

Nettoyage de l'entraînement par chaîne

RISQUE DE BLESSURES!

▶ Avant de toucher la chaîne de sciag ^17 , enfilez toujours des gants de protection. Risque de blessure causé par les dents de coupe tranchantes !

REMARQUE

▶ Veuillez nettoyer l'entraînement de chaîne après chaque utilisation.

♦ Placez la tronçonneuse sur une surface plane et stable.

♦ Tirez le bouclier avant ^① en arrière jusqu'à la butée pour desserrer le frein de chaîne (voir volet dépliant, fig. C).

♦ Retirez les deux écrous de fixation ^20 avec la clé à bougie ^31 .

♦ Retirez le cache de pignon ^22 .

Sortez la chaîne de sciage ^17 prudemment du rail de guidage ^16 t du pignon ^26 .

♦ Retirez le rail de guidage ^16 . Nettoyez-les avec un pinceau

Maintenant, nettoyez soigneusement toute la zone d'entraînement de chaîne et le cache de pignon 22 avec un pinceau ou à l'air comprimé.

Le montage s'effectue dans l'ordre inverse.

Maintenance de la bougie d'allumage

♦ Retirez la cosse de la bougie d'allumage ^35
♦ Détachez la bougie d'allumage avec la clé à bougie ^31 livrée d'origine.
♦ Le montage s'effectue dans l'ordre inverse.

Écart entre les électrodes = 0,6 mm (écart entre les électrodes entre lesquelles l'étincelle d'allumage se forme). Contrôlez l'encrassement de la bougie d'allumage pour la première fois au bout de 10 heures de service et nettoyez celle-ci le cas échéant à l'aide d'une brosse à fils de cuivre.

Effectuez ensuite un entretien de la bougie d'allumage toutes les 50 heures de service.

Maintenance de la lubrification de chaîne

■ Voir le chapitre "Vérifier et ajuster la lubrification de la chaîne".

Maintenance des réglages du carburateur

Si la chaîne de sciage 17 se déplace en marche à vide ou si le moteur s'éteint de lui-même lorsque vous cessez d'actionner l'accélérateur, il faut rajuster le carburateur.

REMARQUE

▶ Ne faites réaliser les réglages de carburateur (p. ex. le régime de ralenti) que par du personnel qualifié afin de ne pas endommager le moteur.

Maintenance du rail de guidage

♦ Avec une lime à métaux, retirez les éventuelles bavures apparues sur le bord du rail.
Nettoyez la rainure du rail de guidage ^16 à l'aide d'un pinceau ou à l'air comprimé.
Changez le rail de guidage 16 dès que la rainure est usée.
♦ Tournez le rail de guidage ^16 après chaque utilisation pour garantir l'obtention d'une usure uniforme.
Vérifiez le pignon à l'extrémité du rail de guidage ^16 pour déterminer s'il tourne sans résister. Lubrifiez-le le cas échéant avec de l'huile pour paliers.

Montage du rail de guidage et tendre la chaîne de sciage

AVERTISSEMENT!

▶ Effectuez toujours le montage avec le moteur éteint.

RISQUE DE BLESSURES!

▶ Enfilez toujours des gants de protection avant de toucher la chaîne de sciage 17. Risque de blessure causé par les dents de coupe tranchantes !

REMARQUE

Une chaîne de sciage ^17 neuve s'allonge et doit souvent être retendue. Après chaque sciage, vérifiez régulièrement la tension de la chaîne et rajustez-la.
- Il est possible de retourner le rail de guidage en fonction de l'usure.

♦ Placez la tronçonneuse sur une surface plane et stable.

♦ Tirez le bouclier avant ^① en arrière jusqu'à la butée pour desserrer le frein de chaîne (voir volet dépliant, fig. C).

♦ Retirez les deux écrous de fixation ^20 avec la clé à bougie ^31 .

♦ Retirez le cache de pignon ^22 .

Glissez Le trou oblong du rail de guidage ^16 sur les deux goujons saillants.

♦ Posez la chaîne de sciage ^17 sur la denture du pignon ^26 Guidez la chaîne de sciage ^17 bien ajustée dans la direction indiquée sur le rail de guidage ^16

À la pointe du rail de guidage 16 se trouve un pignon de guidage dans la denture duquel il faut placer la chaîne de guidage 17.

♦ Tirez un peu le rail de guidage ^16 , pour donner une légère tension initiale à la chaîne de sciage ^17 .

♦ Remettez le cache de pignon ^22

Veillez à ce que la goupille intérieure de tension de chaîne 23 entre bien dans l'alésage 25 adéquat du rail de guidage 16

Modifiez le cas échéant le réglage de la vis de tension de chaîne 21 avec le tournevis plat 31.

♦ Vissez les deux écrous de fixation20 à la main.

Veillez toutefois à ne pas les serrer trop fermement.

♦ Avec le tournevis pla31, tournez la vis de tension de chaîne 2 dans le sens horaire jusqu'à ce que la partie inférieure de la chaîne de sciage 17 glisse dans le rail de guidage 16

La chaîne de sciage 17 doit reposer contre la partie inférieure du rail. Lorsque le frein de chaîne est desserré, il faut pouvoir faire glisser la chaîne de sciage 17 à la main sur le rail de guidage 16

REMARQUE

Une chaîne de sciage ^17 neuve s'allonge et doit souvent être retendue.

♦ Serrez fermement à la main les deux écrous de fixation ^20 avec la clé à bougie 31

Affûter et entretenir la chaîne de sciage

RISQUE DE BLESSURES!

Enfilez toujours des gants de protection avant de toucher la chaîne de sciage 17. Risque de blessure causé par les dents de coupe tranchantes !

REMARQUE

Une chaîne de sciage entretenue et affûtée de manière optimale réduit la contrainte physique, l'usure, et donne un bon résultat de coupe.

Nettoyez, entretenez et affûtez la chaîne de sciage régulièrement.

Contrôlez régulièrement si la chaîne de sciage présente des fissures ou des rivets endommagés.

▶ Un touret à meuler peut être fixé sur le dispositif pour touret à cet effet pour un maintien sûr lors de l'affûtage.

Pour la chaîne de sciage comprise dans les fournitures, n'utilisez que des limes rondes spéciales d'un ∅ de 4,8 mm (3/16").

- Vous trouverez des informations détaillées concernant l'opération d'affûtage dans un kit d'affûtage, par ex. d'Oregon.

- Vous pouvez également utiliser un appareil électrique à affûter les chaînes et suivre les instructions du fabricant.

En cas de doute concernant la réalisation du travail, il convient de procéder au remplacement de la chaîne de sciage.

Faites le cas échéant réaliser l'affûtage de la chaîne de sciage par un atelier spécialisé.

■ Accessoires requis (non inclus dans la livraison) :

-Limes rondes pour chaîne de sciage, ∅ 4,8 mm (3/16")

-Limes plates

-Jauge de limitation de profondeur

Pour abraser le métal, ne limez que dans le sens avant.

Limez avec un angle d'affûtage d'environ 25°, et une pente de 10° par rapport au rail de guidage 16.

♦ Vérifiez l'écart de la limitation de profondeur avec une jauge de limitation de profondeur.

L'écart correct du limiteur de profondeur doit être de 0,6 mm (0,024").

Intervalles d'entretien

Les indications listées ici se réfèrent à des conditions d'utilisation normales. En cas de conditions difficiles, comme par ex. un fort dégagement de poussière et des temps de travail quotidiens prolongés, les intervalles indiqués doivent être raccourcis en conséquence.

Partie de l'appareil	Action Avant	le début du travail	Chaque semaine	En cas de panne	En cas de détérioration	Suivant besoin
Lubrification de la chaîne	Vérifier	X
Chaîne de sciage17	Vérifier et veiller à un état affûté	X
	Contrôler la tension de chaîne	X
	Affûter X
Rail de guidage16	Vérifier (usure, détérioration)	X
	Nettoyer X X
	Remplacer X X

Commande de pièces de rechange

Commander des pièces de rechange

Les indications suivantes doivent être prises en compte lors de la commande de pièces de rechange :

■ Type de l'appareil : Tronçonneuse à essence
■ Référence de l'appareil : IAN 302393
■ Numéro d'identification de l'appareil : FBKS 52 A1

REMARQUE CONCERNANT LA CHAÎNE DE SCIAGE

▶ Chaînes de sciage Oregon recommandées :

-Oregon E 72 (disponible p. ex. en magasin de bricolage)
-Oregon 20LPX072E
-Oregon 20LPX072X
-Oregon 20BPX072E
-Oregon 20BPX072X

▶ Veuillez impérativement respecter les spécifications suivantes lors d'un achat ultérieur chez d'autres fabricants :

Divisions de chaîne : 8,25 mm (0,325")

Épaisseur du maillon entraîneur (largeur de rainure) : 1,47 mm (0,058")

Nombre de maillons de chaîne : 72

REMARQUES D'ORDRE GÉNÉRAL

• Vous pouvez commander les pièces de rechange non mentionnées (p. ex. bougie d'allumage, filtre à air) via notre hotline du service après-vente.
  ▶ Rails de guidage Oregon recommandés :
  Oregon 18" 180PXBK095
  ▶ Lors d'un remplacement, il ne faut utiliser que les rails de guidage et chaînes de sciage indiqués.
  En cas de recours à des combinaisons non indiquées et/ou inadmissibles, il existe un risque de blessures graves et d'endommager l'appareil.

Vous trouverez les prix et informations actuels à l'adresse :

www.kompernass.com

Entreposage et transport

Lors du transport et de l'entreposage, utilisez toujours le cache du rail de guidage 27 (voir volet dépliant, fig. J).
Nettoyez et entretenez l'appareil avant chaque entreposage, voir chapitre "Nettoyage et maintenance".
Éteignez la tronçonneuse avant chaque transport, même sur courte distance. Sécurisez la machine avant le transport (aussi dans des véhicules) pour l'empêcher de se renverser, de perdre du carburant, pour éviter des dégâts ou des blessures.
♦ Ne transportez l'appareil que par sa poignée avant ^2 . Le rail de guidage regarde ce faisant vers l'arrière, en direction opposée à celle de votre corps (voir volet dépliant, fig. J).
♦ Maintenez le silencieux, très chaud, loin du corps. Il y a risque de brûlure !
♦ Entreposez l'appareil dans un endroit sûr, sec, à l'abri du gel, bien ventilé et à l'abri des intempéries.

Un entreposage en plein air est déconseillé. Sécurisez-le aussi contre tout accès non autorisé.

- Vidangez le réservoir d'huile et celui de carburant avec une pompe aspirante.

AVERTISSEMENT!

▶ Ne videz pas l'essence dans des locaux fermés, à proximité de feu ou en fumant. Les vapeurs de gaz peuvent causer des explosions ou des incendies.
♦ Démarrez le moteur et laissez-le tourner jusqu'à ce que le reste d'essence soit consommé.

Recherche de défauts

Problème Cause possible Dépannage
Le moteur ne démarre pas	Procédure incorrecte lors du démarrage	Suivez les instructions de démarrage
Le moteur démarre, mais n'atteint pas la pleine puissance	Filtre à air encrassé34	Nettoyer le filtre à air34
Le moteur tourne de manière irrégulière	Mauvais écart entre les électrodes de la bougie d'allumage	Nettoyer la bougie d'allumage et régler l'écart des électrodes ou mettre une bougie d'allumage neuve en place
Bougie d'allu-mage encrassée ou humide	Mauvais réglage du carburateur	Nettoyer la bougie d'allumage ou la remplacer

Garantie de Kompernass Handels GmbH

Chère cliente, cher client,

Cet appareil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date de l'achat. Veuillez bien conserver le ticket de caisse d'origine. Ce document servira de preuve d'achat.

Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé ou remplacé gratuitement par nos soins, selon notre choix. Cette prestation de garantie nécessite dans un délai de trois ans la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.

Période de garantie et réclamation légale pour vices cachés

L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.

Étendue de la garantie

L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

La prestation de garantie est valable pour des vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, ni aux détériorations de pièces fragiles, par ex. connecteur, accu, moules ou pièces en verre.

Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel.

La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justificatif de votre achat.
■ Vous trouverez la référence sur la plaque signalétique, une gravure, sur la page de garde de votre manuel d'utilisation (en bas à gauche) ou sous forme d'autocollant au dos ou sur le dessous.
Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.
■ Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.

Sur www.lidl-service.com, vous pouvez télécharger ce manuel ainsi que beaucoup d'autres, des vidéos produit et logiciels.

Service après-vente

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

BE Service Belgique

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente.

Veuillez d'abord contacter le service mentionné.

L'emballage est constitué de matériaux écologiques que vous pouvez recycler par le biais des postes de recyclage locaux. L'appareil et ses accessoires sont composés de différents matériaux, par ex. de métal et de plastique.

Renseignez-vous auprès de votre mairie ou des services de votre commune pour connaître les possibilités de recyclage de votre appareil usagé.

Protection de l'environnement

■ Videz le réservoir d'essence et le carter d'huile avec soin et déposez votre appareil dans un centre de recyclage. Les pièces en plastique et en métal utilisées peuvent être triées par matières et être introduites ainsi dans un circuit de recyclage.

■ Déposez les huiles usagées et les résidus d'essence dans un centre de dépollution et ne les déversez pas dans les canalisations ou dans les égouts.

■ Déposez le matériel d'entretien pollué et les consommables auprès d'un point de collecte agréé.

Éliminez l'emballage d'une manière respectueuse de l'environnement.

Observez le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante :

1-7: Plastiques,

20-22 : Papier et carton,

80-98 : Matériaux composites

Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usagé.

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document : M. Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que cet appareil est en conformité avec les normes, documents normatifs et directives CE suivants :

Compatibilité électromagnétique (2014/30/EU)

Directive relative aux émissions sonores (2000/14/EC) (2005/88/EC)

Organisme notifié : Nr. 0123

TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 Munich, Allemagne, Méthode d'évaluation de la conformité conformément à l'annexe VI.

Niveau de puissance acoustique LWA :

Mesuré : 109,2 dB (A)

Garanti : 114 dB (A)

Directive relative aux gaz d'échappement (2017/656/EU)

Normes harmonisées appliquées :

EN ISO 11681-1:2011

EN ISO 14982:2009

Type / désignation de l'appareil :

Tronçonneuse à essence FBKS 52 A1

Année de fabrication : 01 - 2018

Numéro de série : IAN 302393

Bochum, le 19/01/2018

CE

Semi Uguzlu

- Responsable qualité -

Sous réserve de modifications techniques à des fins de perfectionnement.

Inhoud

Inleiding 52

Carburateurinstellingen
