GEBRUIKSAANWIJZING FBKS 52 A1 FLORABEST

Vertaling van de originele gebruiksaanwijzing

VOOR GEBRUIK ZORGVULDIG LEZEN EN VEILIG OPBERGEN VOOR TOEKOMSTIG GEBRUIK.

ES

MOTOSIERRA DE GASOLINA

Vouw vóór het lezen de beide pagina's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

c2

NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 51

Gebruik in overeenstemming met bestemming 52

Gevarenniveaus....52

Onderdelen 52

Inhoud van het pakket 52

Veiligheidsvoorschriften....54

Algemene veiligheidsvoorschriften 54

Persoonlijke beschermingsmiddelen (PBM) 54

Opslag en transport 55

Veiligheid van de omgeving 55

Brandstoftanken 55

Vóór de ingebruikname....56

Trillingen 57

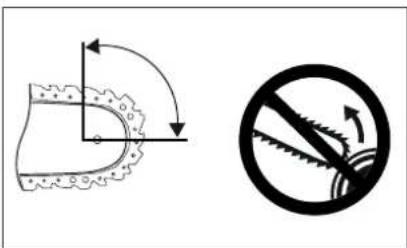

Voorzorgsmaatregelen tegen terugslag 57

Vóór de ingebruikname 58

Brandstof mengen 58

Brandstoftanken 58

Kettingolie bijvullen 58

Zaagketting spannen en controleren....58

Ingebruikname 59

Starten bij koude motor....59

Starten bij warme motor 59

De motor uitzetten....59

Kettingsmering controleren en instellen 60

Kettingrem controleren....60

Algemene werkinstructies voor vellen 60

Valkerf voorbereiden (zie uitvouwpagina afb. F) 60

Snoeiwerkzaamheden....61

Werken met onder spanning staand hout....61

Terugslag (zie uitvouwpagina afb. G)....61

In het hout trekken (zie uitvouwpagina afb. H)....61

Veilig werken....61

Reiniging en onderhoud 61

Motorunit reinigen....61

Luchtfilter reinigen 62

Aandrijving van de ketting reinigen....62

Onderhoud van de bougie 62

Onderhoud van de kettingsmering 62

Carburateurinstellingen 62

Onderhoud van het zwaard 62

Zwaard monteren en zaagketting spannen....62

Zaagketting slijpen en onderhouden....63

Onderhoudsintervallen 63

Vervangingsonderdelen bestellen.... 63

Opslag en transport 64

Problemen oplossen 64

Garantie van Kompernaß Handels GmbH 64

Service 65

Importeur.... 65

Afvoeren 65

Vertaling van de oorspronkelijke conformiteitsverklaring.... 66

BENZINEKETTINGZAAG FBKS 52 A1

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U hebt hiermee gekozen voor een hoogwaardig product. Deze gebruiksaanwijzing maakt deel uit van dit product. Ze bevat belangrijke aanwijzingen over de veiligheid, het gebruik en het afvoeren van dit product. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

De kettingzaag mag uitsluitend worden gebruikt voor het zagen van hout in de openlucht. De kettingzaag mag niet worden gebruikt voor andere doeleinden.

Verander de kettingzaag niet. Dat kan de veiligheid in gevaar brengen. Voor hieruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener aansprakelijk, niet de fabrikant. Houd er rekening mee dat dit apparaat overeenkomstig de bestemming niet is gemaakt voor commercieel gebruik.

De garantie vervalt wanneer het apparaat wordt gebruikt in commerciële, ambachtelijke of industriële bedrijven alsook bij vergelijkbare werkzaamheden.

De eerste gebruiker moet zich laten instrueren over het gebruik om met het apparaat vertrouwd te raken. Het is in het belang van uw eigen veiligheid om een van overheidswege goedgekeurde cursus voor het gebruik van een motorkettingzaag te volgen.

Personen die de zaag niet mogen bedienen:

Personen die niet vertrouwd zijn met deze gebruiksaanwijzing, kinderen, jongeren en personen die onder invloed zijn van alcohol, drugs of medicijnen mogen het apparaat niet bedienen.

Nationale voorschriften kunnen het gebruik van het apparaat beperken!

Gevarenniveaus

GEVAAR!

- Waarschuwt voor acuut gevaar met ernstig of fataal letsel tot gevolg.

⚠ WAARSCHUWING!

- Waarschuwt voor een mogelijk gevaarlijke situatie die tot ernstig of fataal letsel zou kunnen leiden.

⚠️ VOORZICHTIG!

- Waarschuwt voor een mogelijk gevaarlijke situatie die tot lichte verwondingen zou kunnen leiden.

LET OP!

- Waarschuwt voor een mogelijk gevaarlijke situatie die tot materiële schade zou kunnen leiden.

Onderdelen

① Voorste handbescherming

② Voorste handgreep

③ Luchtfilterdeksel

4 Startkoord

5 Vergrendeling luchtfilterdeksel

6 Aan-/uitknop

⑦ Brandstofpomp "primer"

8 Choke

9 Gashendelvergrendeling

10 Gashendel

⑪ Achterste handgreep

15 Kam (voorgemonteerd)

16 Zwaard (voorgemonteerd)

⑰ Zaagketting (voorgemonteerd)

18 Slijpsteenhulp

19 Olieregelingsschroef

20 Bevestigingsbouten

21 Kettingspanschroef

22 Kamwielhuis

23 Kettingspanner

24 Kettingvanger

25 Boring voor de kettingspanner

26 Kamwiel

27 Zwaardkoker

28 Gehoorbescherming EY2-1

29 Veiligheidsbril

30 Mengbeker

31 Bougiesleutel/sleufschroevendraaier

32 Gereedschapstas

33 Bio-kettingolie

34 Luchtfilter

35 Bougiestekker

Inhoud van het pakket

1 motorunit

1 zaagketting Oregon 18" 20LPX072E (voorgemonteerd)

1 zwaard Oregon 18" 180PXBK095 (voorgemonteerd)

1 bougiesleutel/sleufschroevendraaier

1 zwaardkoker (kettingbeschermer)

1 mengbeker

1 gebruiksaanwijzing

Technische gegevens

Type: FBKS 52 A1

Gewicht
zonder brandstof, zonder zaagketting: ca	6 kg
Inhoud
brandstoftank: CA. 720 cm	^3 (0,72 l)
kettingolietank: CA. 260 cm	^3 (0,26 l)
Zaagdiepte
bruikbare zaagdiepte/zwaard 45 cm (18")
Ketting
Max. kettingsnelheid: 23,1 m/s
Kettingsteek: 8,25 mm (0,325")
Dikte aandrijfschakels: 1,47 mm (0,058")
Type zaagketting (voorgemonteerd): Oregon 18" 20LPX072X
Type zwaard (voorgemonteerd): Oregon 18" 180PXBK095
Kamwiel
Aantal tanden/kettingsteek: 7 tanden / 8	25 mm(0,325")
Motor
Cilinderinhoud: 51,7 cm	^3
Max. motorvermogen conform ISO 7293:	2,0 kW
Toerental (onbelast): 3000 min	^-1
Bougie:	L8RTC
Geluidsdrukniveau L_pA,m , dB (A)ISO 22868	98,2K = 3 dB
Geluidsvermogensniveau L_WA,m , dB (A)ISO 22868	109,2K = 3 dB
Trillingswaarde bij achterste handgreep:ISO 22867	7,254 m/ s^2 K = 1,5 m/ s^2
Trillingswaarde bij voorste handgreep:ISO 22867	8,901 m/ s^2 K = 1,5 m/ s^2

⚠ WAARSCHUWING!

Vermijd trillingsrisico's, bijv. het risico van "dode vingers" (doorbloedingsstoornissen), door vaak werkpauzes te nemen waarin u zich bijv. in de handen wrijft.

In deze gebruiksaanwijzing/op het apparaat worden de volgende pictogrammen gebruikt:

	Lees vóór het eerste gebruik de gebruiksaanwijzing aandachtig in zijn geheel door en bewaar deze voor toekomstig gebruik.
	Waarschuwing! Lees de gebruiksaanwijzing voordat u het apparaat in gebruik neemt!
	WAARSCHUWING! Bij het werken met een kettingzaag dient u bijzondere veiligheidsmaatregelen te nemen. Lees alle waarschuwingen en neem ze in acht.

	Draag nauwsluitende veiligheidskleding met een beschermende voering.
	Draag een veiligheidshelm met een vizier of een veiligheidsbril, en gehoorbescherming.
	Draag veiligheidshandschoenen.
	Draag antislip-veiligheidsschoenen.
	WAARSCHUWING! Gevaar voor terugslag.Pas op voor terugslag van de kettingzaag en vermijd contact met de punt van het zwaard.
	WAARSCHUWING! Gevaar voor terugslag!Zaag niet met de punt van het zwaard.
	Gebruik de kettingzaag uitsluitend met beide handen.
	Werk nooit eenhandig met de kettingzaag.
	Trek aan het startkoord als de choke in deze stand staat.Als u de choke uittrekt, wordt de luchtklep gesloten.Als u de choke indrukt, wordt de luchtklep geopend.
	Druk 6x op de brandstofpomp ("Primer")
	Brandstoftank;Mengverhouding: 40 delen benzine op 1 deel olie
	Kettingolietank;Kettingsmering verhogen/verlagen
	Benzine: Euro 95 / Euro 98
	2-takt-motorolie: ISO - L - EGD / JASO FD
	Open vuur en roken in de buurt van het apparaat is ten strengste verboden!
	Gegarandeerd geluidsvermogenniveau van het apparaat
	Trek aan het startkoord.
	Aan-/uitknop
	Kettingrem blokkeren en vrijgeven
	Looprichting van de zaagketting
	Kettingspanning verhogen
	Zwaardlengte
	Kettingsteek: 8,25 mm (0,325")Dikte aandrijfschakels (sleufbreedte): 1,47 mm (0,058")Aantal schakels: 72

Veiligheidsvoorschriften

BELANGRIJK! VOOR GEBRUIK ZORGVULDIG LEZEN EN VEILIG OPBERGEN VOOR TOEKOMSTIG GEBRUIK.

Algemene veiligheidsvoorschriften

⚠ WAARSCHUWING!

- Wees altijd alert, let erop wat u doet en gebruik uw gezond verstand bij het werken met het apparaat. Gebruik het apparaat niet als u ziek of moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het apparaat al tot ernstig letsel leiden. - Voorkom verkeerde toepassingen, gebruik de machine uitsluitend zoals beschreven onder "Gebruik in overeenstemming met bestemming".

■Lees de handleiding van uw apparaat, en vooral de veiligheidsvoorschriften, voordat u uw apparaat in gebruik neemt.

■ De op het apparaat aangebrachte waarschuwingsen informatieplaatjes bevatten belangrijke instructies om dit apparaat veilig te kunnen gebruiken.

■ Volg, naast de aanwijzingen in deze gebruiksaanwijzing, ook de algemene wettelijke veiligheidsvoorschriften en de wettelijke voorschriften voor ongevalspreventie.

■ Houd de verpakkingsfolie uit de buurt van kinderen: er bestaat verstikkingsgevaar!

■ Onvoldoende geïnstrueerde gebruikers kunnen zichzelf en anderen in gevaar brengen door ondeskundige omgang met het apparaat. Degene die het apparaat bedient, is verantwoordelijk voor derden.

■ Wees altijd alert bij het werken met het apparaat. Gebruik uw gezond verstand tijdens het werken en let steeds goed op wat u doet.

■ Werk niet langer dan 10 minuten achtereen. Het is raadzaam om tussen de werkzaamheden door steeds pauzes in te lassen van 10 - 20 minuten.

■Leen het apparaat uitsluitend uit aan gebruikers die ervaring hebben met het apparaat. Geef hen daarbij ook de gebruiksaanwijzing.

■ Sommige zaagwerkzaamheden vereisen speciale scholing en bijzondere vaardigheden. Wend u bij twijfel tot een vakman.

■ De eerste gebruiker moet zich laten instrueren over het gebruik om met het apparaat vertrouwd te raken. Het is in het belang van uw eigen veiligheid om een van overheidswege goedgekeurde cursus voor het gebruik van een motorkettingzaag te volgen.

■ Het apparaat moet, wanneer het niet wordt gebruikt, zodanig worden opgeborgen dat niemand gevaar loopt. Tref maatregelen om onbevoegd gebruik te voorkomen.

■ Degene die het apparaat gebruikt, is verantwoordelijk voor alle ongevallen en gevaren die derden of de eigendommen van derden betreffen.

■ Kinderen, jongeren en personen met verminderde fysieke, zintuiglijke of geestelijke vermogens mogen de kettingzaag niet bedienen. Hiervan uitgezonderd zijn jongeren ouder dan 16 jaar in het kader van een opleiding, onder begeleiding van een deskundige.

■ De elektrische ontsteking van het apparaat produceert een klein elektromagnetisch veld. Raadpleeg, als u drager bent van een pacemaker of een vergelijkbaar implantaat, uw arts aangaande het gebruik van het apparaat om gezondheidsrisico's te vermijden.

■ Bij niet correct uitgevoerd onderhoud, bij het gebruik van niet goedgekeurde vervangende onderdelen en bij het verwijderen of modificeren van veiligheidsvoorzieningen kan het apparaat beschadigd raken en kan degene die het apparaat bedient ernstig letsel oplopen.

Persoonlijke beschermingsmiddelen (PBM)

GEVAAR!

▶ Draag altijd persoonlijke beschermingsmiddelen!

- Orag een veiligheidshelm met een vizier of een veiligheidsbril, en gehoorbescherming.

- mag nauwsluitende veiligheidskleding met een beschermende voering.

- D. lag antislip-veiligheidsschoenen.

- mag veiligheidshandschoenen.

■ Draag geen wijde kleding die door de zaag gegrepen kan worden.

■ Draag geen sjaal, stropdas en sieraden!

■ Draag bij lang haar een haarnetje!

■ Draag bij werkzaamheden in het bos altijd een veiligheidshelm. Die biedt bescherming tegen vallende takken. Controleer de veiligheidshelm regelmatig op beschadigingen. Vervang de veiligheidshelm na maximaal vijf jaar door een nieuwe. Gebruik alleen goedgekeurde veiligheidshelmen.
■ Het vizier, resp. de veiligheidsbril beschermt tegen spanen en splinters.

Zorg tijdens de werkzaamheden altijd voor gezichtsbescherming in de vorm van een vizier of een veiligheidsbril om oogletsel te voorkomen.

■ Draag altijd gehoorbescherming.

Het door het apparaat geproduceerde geluid kan gehoorschade veroorzaken.

■ Draag robuuste werkhandschoenen van sterk materiaal, bijvoorbeeld leer.
■ Draag bij het zagen van droog hout een stofmasker. Bij het zagen van droog hout kan zaagstof vrijkomen.

Opslag en transport

■ Schakel de kettingzaag altijd uit als u zich verplaatst, ook over kleine afstanden.
Schakel de kettingrem in en schuif de zwaardko- ker om het zwaard.
■ Gebruik de zwaardkoker tijdens transport en opslag (zie uitvouwpagina afb. J).
■ Zorg dat het apparaat tijdens transport niet kan omvallen (ook in voertuigen), om lekkage van brandstof, schade en letsel te voorkomen.
■ Draag het apparaat alleen aan de voorste handgreep. Het zwaard dient daarbij naar achteren te wijzen, van het lichaam afgekeerd (zie uitvouwpagina afb. J).
■ Houd de hete geluiddemper weg van het lichaam. Er bestaat verbrandingsgevaar!
■ Maak de kettingzaag schoon en pleeg onderhoud voordat u hem opbergt.
■ Berg het apparaat op een veilige, droge plaats op. Tref ook maatregelen om onbevoegd gebruik te voorkomen.

Veiligheid van de omgeving

■ Nationale en/of plaatselijke voorschriften kunnen het gebruik van geluid producerende, door een motor aangedreven apparaten beperken. Neem voor meer informatie daarover contact op met de gemeente.

■ Het apparaat mag niet binnenshuis worden gebruikt, noch in andere slecht geventileerde ruimtes. Er bestaat verstikkingsgevaar door giftige uitlaatgassen/smeeroliedamp.
■ Voer de werkzaamheden uitsluitend uit bij daglicht.
■ Werk niet bij ongunstige weersomstandigheden, zoals regen en wind.

Onder die omstandigheden neemt het risico op ongevallen toe.

■ Houd uw werkomgeving schoon en opgeruimd.
■ Houd kinderen, andere personen en dieren voor en tijdens het werk op afstand. Als u afgeleid raakt, kunt u de controle over het apparaat verliezen.
■ Controleer, voordat u met de werkzaamheden begint, of zich personen, kinderen of dieren in de gevarenzone bevinden.
■ Werk niet in de nabijheid van afrasteringen of daar waar los afrasteringsdraad kan rondslingeren.
■ Zet brandbestrijdingsmiddelen klaar als u werkzaamheden uitvoert in een omgeving met een verhoogd risico op brand, bijvoorbeeld in de buurt van droog gras.

■ Benzine is extreem licht ontvlambaar. Houd bij het tanken afstand tot open vuur en rook niet tijdens het tanken. Er bestaat brandgevaar!
■ Let op dat u geen benzine morst. Benzine en kettingolie mogen niet in de bodem terechtkomen. Gebruik onderleggers om dit te voorkomen.
■Tank alleen in voldoende geventileerde ruimten. Benzinedampen zijn licht ontvlambaar en zeer explosiegevaarlijk.
■ Zet voor het tanken de motor uit en laat het apparaat afkoelen. Reinig meteen de plekken waar u benzine morst.

Trek meteen andere kleren aan als er benzine op uw kleren terecht is gekomen.

■ Voorkom bovendien dat benzine of smering (olie) in contact komt met de huid of de ogen.
■ Adem de benzinedampen/smeeroliedampen niet in.
■ Let op lekkage. Bij verlies van benzine start de motor niet.

Er bestaat gevaar door verbranding.

■ Open de tankdop voorzichtig zodat eventuele overdruk langzaam kan ontsnappen en er geen benzine uit de tank spuit.

Vóór de ingebruikname

⚠ WAARSCHUWING!

• Voer controles altijd uit voordat u het apparaat gebruikt en terwijl de motor nog niet is ingeschakeld.
• Controleer het apparaat altijd voor gebruik en nadat het is gevallen, om zeker te weten dat u het veilig kunt gebruiken.
• Controleer of bewegende onderdelen naar behoren werken. Veel ongelukken zijn het gevolg van slecht onderhoud van apparaten. Laat beschadigde onderdelen onmiddellijk door gekwalificeerd personeel repareren.
• Gebruik de kettingzaag en de accessoires uitsluitend in overeenstemming met de instructies in deze gebruiksaanwijzing. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden.

Het gebruik van motoraangedreven apparaten voor andere doeleinden dan de beoogde toe-passingen kan tot gevaarlijke situaties leiden.

■ Controleer regelmatig of de kettingrem goed functioneert (voorste handbescherming, zie uitvouwpagina afb. D).
■ Controleer of het zwaard op de juiste manier is gemonteerd.
■ Controleer of de zaagketting correct gespannen is. Volg de instructies op voor smering, kettingspanning en het verwisselen van accessoires. Een ketting die niet goed gespannen of gesmeerd is, kan breken en verhoogt de kans op terugslag.
■ Houd zagen scherp en schoon. Slijp de tanden regelmatig bij en vervang versleten onderdelen op tijd. Met zorg onderhouden zaaggereedschappen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.
■ Controleer of de gashendel en de gashendelver-grendeling soepel functioneren. De gashendel moet terugveren naar de uitgangspositie.
■ Controleer of zich genoeg brandstof en kettingolie in de tanks bevindt.
■ Controleer of de handgrepen schoon, droog en vrij van olie en vuil zijn.

■ Werk niet alleen. In noodgevallen dient een tweede persoon aanwezig te zijn.
■ Gebruik de kettingzaag alleen als u stevig en veilig op een vlakke ondergrond staat.

Voorkom een abnormale lichaamshouding.

Een glibberige ondergrond of een wankele stand (bijvoorbeeld op een ladder) kan leiden tot verlies van het evenwicht of verlies van de controle over de kettingzaag.

Zorg dat u stevig staat en bewaar altijd uw evenwicht.

Daardoor kunt u de kettingzaag in onverwachte situaties beter controleren.

■ Werk nooit met de kettingzaag in een boom. Bij gebruik van de kettingzaag in een boom bestaat er letselgevaar.
■ Zaag nooit boven schouderhoogte.
■ Houd de kettingzaag altijd met de rechterhand vast aan de achterste handgreep en met de linkerhand aan de voorste handgreep (zie uitvouwpagina afb. D). Als u de kettingzaag omgekeerd vasthoudt, neemt het risico op ongevallen toe; dit is dan ook niet toegestaan.
■ Houd, als de kettingzaag in werking is, het apparaat ver van alle lichaamsdelen. Zorg dat de zaagketting nergens tegenaan komt op het moment dat u de motor wilt starten. Bij het werken met een kettingzaag kan één moment van onoplettendheid ertoe leiden dat kleren of lichaamsdelen door de zaagketting worden gegrepen.
■ Schakel de kettingzaag meteen uit als u afwijkingen van de normale werking opmerkt.
■ Schakel de kettingzaag meteen uit en controleer zaagketting en zwaard op beschadigingen als de kettingzaag met stenen, spijkers of andere harde voorwerpen in aanraking is gekomen.
■ Laat de kettingzaag niet vallen, sla niet met de kettingzaag tegen obstakels en gebruik het zwaard niet als hefboom.
■ Zaag uitsluitend hout met de kettingzaag.
■ Houd er bij het zagen van een onder spanning staande tak rekening mee dat die terugveert. Als de spanning in de houtvezels vrijkomt, kan de tak degene die de kettingzaag bedient, raken of hem de controle over de zaag ontnemen.

■ Wees bijzonder voorzichtig bij het zagen van struikgewas en jonge boompjes. Dunne takjes kunnen in de zaag vast komen te zitten en in uw richting slaan of u uw evenwicht laten verliezen.

Trillingen

⚠ WAARSCHUWING!

Vermijd trillingsrisico's, bijv. het risico van "dode vingers" (doorbloedingsstoornissen), door vaak werkpauzes te nemen waarin u zich bijv. in de handen wrijft.

■ Draag altijd veiligheidshandschoenen en zorg voor warme handen.

■ Zorg ervoor dat de ketting altijd scherp is.

■ Las regelmatig een pauze in tijdens de werkzaamheden.

Voorzorgsmaatregelen tegen terugslag

- Wees bij gebruik van het apparaat beducht op terugslag. Er bestaat letselgevaar. U voorkomt terugslag door voorzichtig te werk te gaan en op de juiste manier te zagen.

■ Als u iets met de punt van het zwaard raakt, kan dat in veel gevallen een onverwachte reactie in achterwaartse richting veroorzaken, waarbij het zwaard omhoog en in de richting van degene die het apparaat bedient, wordt geslagen (zie afb. A).

■ Een terugslag kan optreden als de punt van het zwaard een voorwerp raakt, of als het hout meebuigt en de zaagketting in de zaagsnede vastklemt.

■Als de zaagketting aan de bovenkant van het zwaard beklemd raakt, kan het zwaard heftig terugslaan in de richting van degene die het apparaat bedient (zie uitvouwpagina afb. G).

■ Als de zaagketting aan de onderkant van het zwaard beklemd raakt, kan het zwaard heftig wegslaan van degene die het apparaat bedient (zie uitvouwpagina afb. H).

■ Wees uiterst voorzichtig als u de zaagketting in een reeds begonnen zaagsnede voert om verder te zagen.

■ Zaag geen takken of stukken hout waarvan de positie of de stand tijdens het zagen kan veranderen, of waarbij de zaagsnede zich tijdens het zagen kan sluiten.

■ Beide reacties kunnen tot gevolg hebben dat u de controle over de zaag verliest en uzelf zwaar verwondt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Neem als gebruiker van een kettingzaag de nodige maatregelen om zonder ongelukken te werken. Een terugslag is het gevolg van verkeerd gebruik. Dit is te voorkomen door passende voorzorgsmaatregelen te nemen, zoals hieronder beschreven:

■ Houd de zaag met beide handen vast, waarbij de duimen en de vingers de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en uw armen in een dusdanige stand dat u terugslagkrachten kunt opvangen. Als u de juiste voorzorgsmaatregelen neemt, zijn terugslagkrachten beheersbaar. Laat de kettingzaag nooit los (zie uitvouwpagina afb. D).

■ Vermijd een abnormale lichaamshouding en zaag niet boven schouderhoogte. Op die manier voorkomt u dat de punt van het zwaard iets raakt en bent u beter in staat in onverwachte situaties de controle te behouden over de kettingzaag.

■ Gebruik altijd de door de fabrikant voorgeschreven vervangingszwaarden en zaagkettingen. Onjuiste vervangingszwaarden en zaagkettingen kunnen de ketting doen breken en/of terugslagkrachten veroorzaken.

■ Houd u aan de aanwijzingen van de fabrikant voor het slijpen en onderhouden van de zaagketting. Een te geringe diepte-instelling verhoogt de kans op terugslag.

■ Zaag niet met de punt van het zwaard.

Er is gevaar voor terugslag.

■ Vergewis u ervan dat zich geen spijkers of stukken metaal in de onmiddellijke nabijheid van het apparaat bevinden. Let in het bijzonder op spijkers en stukken metaal in de omgeving van de zaagsnede.

Wees ook voorzichtig bij het zagen van hardhout waarin de zaagketting kan blijven steken. Dat kan leiden tot een terugslag.

■ Begin een zaagsnede met volle kracht en handhaaf het volle motorvermogen tijdens het zagen van de hele snede.

■ Zorg ervoor dat de grond waarop u staat vrij is van voorwerpen waarover u kunt struikelen.

Vóór de ingebruikname

Brandstof mengen

De motor werkt op een mengsel van benzine en motorolie.

⚠ WAARSCHUWING!

▶ Voorkom direct inademen van benzinedampen en direct contact tussen benzine en de huid.

■ Gebruik uitsluitend een mengsel van loodvrije benzine (min. Euro 95) en speciale 2-takt-motorolie (JASO FD/ISO - L - EGD). Maak de mengsmering aan volgens de brandstofmengtabel.

■ Doe de juiste hoeveelheid benzine en 2-taktolie in de meegeleverde mengbeker 30 (zie "Brandstofmengtabel"). Schud de mengbeker 30 daarna goed.

Brandstofmengtabel

Mengprocedure: 40 delen benzine op 1 deel olie

Benzine 2-taktolie

0,5 liter 12,5 ml

Brandstof tanken

⚠ WAARSCHUWING!

▶ Vul de tank uitsluiten met brandstof als de motor is uitgeschakeld en afgekoeld. Er bestaat brandgevaar!

♦ Reinig altijd de omgeving van de tankdop13 voor het vullen om te voorkomen dat er vuil in de tank terecht komt. Gebruik daarvoor een droge, pluisvrije doek.

Leg het apparaat op zijn kant, zodat de tankdop ^13 omhoog wijst.

♦ Draai de tankdop ^13 tegen de wijzers van de klok in en neem hem van de tank. De tankdop ^13 zit vast aan de tank en kan dus niet vallen.

Giet het brandstofmengsel in de brandstoftank. Mors bij het vullen geen brandstof en vul de tank niet tot aan de rand. Dep gemorste brandstof meteen op. Draai de tankdopmet de wijzers van de klok mee weer vast.

OPMERKING

- Controleer als u brandstof bijvult, ook altijd het niveau van de kettingolie.

Kettingolie bijvullen

⚠ WAARSCHUWING!

• Vul de tank uitsluiten met kettingolie als de motor is uitgeschakeld en afgekoeld. Er bestaat brandgevaar!
  ▶ Werk nooit zonder kettingsmering! Bij een droog lopende zaagketting raakt de zaag in korte tijd onherstelbaar beschadigd.
• Controleer voordat u aan het werk gaat, altijd de kettingsmering.

OPMERKING

• Gebruik alleen kettingzaagolie. Bij voorkeur biologisch afbreekbare kettingolie. Gebruik geen oude olie, motorolie e.d.
• Controleer tijdens het werk of de kettingsmering functioneert.

♦ Reinig vóór het vullen altijd de omgeving van de tankdopt ^14 om te voorkomen dat er vuil in de tank terecht komt. Gebruik daarvoor een droge, pluisvrije doek.

Leg het apparaat op zijn kant, zodat de kettingolietankdop ^14 omhoog wijst.

- Draai de kettingolietankdop ^14 tegen de wijzers van de klok in en neem hem van de tank. De kettingolietankdop ^14 zit vast aan de tank en kan dus niet vallen.

Giet de meegeleverde kettingolie33 in de kettingolietank. Mors bij het vullen geen kettingolie en vul de tank niet tot aan de rand.

♦ Dep gemorste kettingolie meteen op.

♦ Draai de kettingolietankdop14 met de wijzers van de klok mee weer vast.

Zaagketting spannen en controleren

WAARSCHUWING!

• Trek veiligheidshandschoenen aan! Letselgevaar door de scherpe zaagtanden!
• Controleer de zaagspanning voor elk gebruik.

♦ Draai de beide bevestigingsbouten 20 met de bougiesleutel 31 iets los voor het spannen.

♦ Draai de kettingspanschroef ^21 met de sleufschroevendraaier ^31 met de wijzers van de klok mee om de spanning te verhogen.

♦ Draai de beide bevestigingsbouten ^20 met de bougiesleutel ^31 handvast.

De zaagketting ^17 moet tegen de onderzijde van het zwaard aan liggen. Controleer of u de zaagketting ^17 bij vrijgemaakte kettingrem, trek de voorste handbescherming ^1 naar achteren) met de hand over het zwaard ^16 kunt trekken.

OPMERKING

▶ Een nieuwe zaagketting ^17 rekt uit en moet vaker opnieuw worden gespannen.

Ingebruikname

⚠️ VOORZICHTIG!

▶ Neem de wettelijke bepalingen voor bescherming tegen geluidsoverlast in acht.

Controleer het apparaat voor ingebruikname altijd op:

■ Dichtheid van het brandstofsysteem.

■ Onberispelijke toestand en volledigheid van de beveiligingsvoorzieningen en zaagketting/zwaard.

■ Vastzitten van alle schroefverbindingen.

■ Soepele beweegbaarheid van alle bewegende onderdelen.

Starten bij koude motor

⚠ WAARSCHUWING!

▶ Schakel de kettingrem altijd in voordat u het apparaat inschakelt (druk de voorste handbescherming ① naar voren).

LET OP!

▶ Laat het startkoore 4 nooit los zodat het terugschiet. Dit kan beschadigingen tot gevolg hebben.

◆ Neem de koker27 van het zwaard 16

- Plaats de kettingzaag op een stabiele, egale ondergrond. De zaagketting 17 mag daarbij de grond niet raken.

Druk de voorste handbescherming ^1 naar voren tot hij vastklikt. De zaag ketting ^17 wordt daarmee door de kettingrem geblokkeerd.

♦ Druk 6x op de brandstofpomp "Primer"⑦.

♦ Zet de aan-/uitknop⑥ op "I".

♦ Trek de choke8 uit.

Zet de neus van uw schoen in de achterste handbescherming ^12 (zie uitvouwpagina afb. B).

Houd de kettingzaag vast bij de voorste handgreep 2 en trek langzaam aan het startkoord 4 tot u weerstand voelt.

♦ Trek nu snel aan het startkoord ^4 tot de motor start. Herhaal deze procedure als de motor niet start. Zolang de choke ^8 uitgetrokken is, blijft de motor maar heel even lopen alvorens weer af te slaan.

Druk de choke ^8 weer in zodra de motor is afgeslagen.

♦ Trek nu opnieuw snel aan het startkoord ^4 tot de motor start. De motor loopt nu met een verhoogd neutraal toerental.

Lees de sectie "Problemen oplossen" als de motor ook na meerdere pogingen niet aanslaat.

LET OP!

▶ Trek het startkoord ① altijd rechtuit. Houd de greep van het startkoord ④ vast, wanneer het startkoord ④veer wordt ingetrokken. Laat het startkoord ④ nooit los zodat het terugschiet.

OPMERKING

Bij hoge buitentemperaturen kan het voorkomen dat ook bij een koude motor zonder choke moet worden gestart!

Maak de kettingrem vrij door de voorste handbescherming① naar achteren te trekken (zie uitvouwpagina afb. C).

VOORZICHTIG! De kettingrem is nu vrijgegeven en de zaagketting ⑰ loopt.

OPMERKING

Als de zaagketting7 draait zonder dat u gas geeft, of als de motor afslaat wanneer u geen gas meer geeft, dien u de carburateur af te stellen (zie het hoofdstuk "Carburateurinstellingen").

- Til de kettingzaag op.

Houd het apparaat met de linkerhand vast bij de voorste handgreep ^2 .

Houd het apparaat met de rechterhand vast bij de achterste handgreep 11. Houd daarbij de muis van de hand op de gashendelver-grendeling 9 en de wijsvinger op de gashendel 10zie uitvouwpagina afb. D).

Druk één keer op de gashendel ^10 om de motor in zijn vrij te laten lopen.

♦ Laat de motor kort warmdraaien.

Starten bij warme motor

(Het apparaat heeft minder dan 15-20 minuten stilgestaan)

Druk de voorste handbescherming ① naar voren tot hij vastklikt. De zaagketting ⑰ wordt daarmee door de kettingrem geblokkeerd.

◆ Zet de aan-/uitknop⑥ op "I".

De choke ^8 hoeft voor het starten van de warme motor niet te worden uitgetrokken.

Zet de neus van uw schoen in de achterste handbescherming ^12 (zie uitvouwpagina afb. B).

Houd de kettingzaag vast bij de voorste handgreep 2 en trek langzaam aan het startkoord 4 tot u weerstand voelt.

♦ Trek nu snel aan het startkoord ^4 . Het apparaat moet na 1-2 keer trekken starten. Als het apparaat na 6 keer trekken nog niet start, herhaalt u de procedure bij "Starten bij koude motor".

De motor uitzetten

Volgorde bij noodstop

Als het apparaat onmiddellijk moet worden gestopt, zet u de aan-/uitknop op "0".

Normale volgorde

Laat de gashendel 10 los. De motor loopt met onbelast toerental. Zet dan de aan-/uitknop 6 op "0".

LET OP!

▶ Bij onbelast toerental moet de zaagketting ^17 stilstaan. Als de zaagketting ^17 nog blijft lopen, dient het onbelaste toerental te worden afgesteld!

Werkinstructies

Zorg dat u met het apparaat vertrouwd bent voordat u het in gebruik neemt.

Kettingsmering controleren en instellen

LET OP!

▶ Werk nooit zonder kettingsmering! Bij een droog lopende zaagketting raakt de zaag in korte tijd onherstelbaar beschadigd.
- Controleer voordat u aan het werk gaat, altijd de kettingsmering.

OPMERKING

• Gebruik alleen kettingzaagolie. Bij voorkeur biologisch afbreekbare kettingolie. Gebruik geen oude olie, motorolie e.d.
• Controleer tijdens het werk of de kettingsmering functioneert.
  Houd de kettingzaag met draaiende zaagketting en een gemiddeld toerental boven een afgezaagde boomstop of een geschikte onderlegger.
  Als de smering toereikend is, zal zich op de boomstomp of de onderlegger een dun laagje olie vormen (zie uitvouwpagina Afb. E).
  ■ Zo nodig kan de kettingsmering met de olieregelingsschroei9 worden verhoogd of verlaagd.
  ■ Gebruik hiervoor de meegeleverde sleufschroevendraaie31:
  –Druk eerst en draai dan de olieregelingsschroen ^19 met de wijzers van de klok mee om de kettiingsmering te verlagen.
  –Druk eerst en draai dan de olieregelingsschroes ^19 tegen de wijzers van de klok in om de kettingsmering te verhogen.

Kettingrem controleren

WAARSCHUWING!

▶ U dient de kettingrem altijd te controleren voordat u de kettingzaag gebruikt.
■ De kettingrem remt de zaagketting bij een terugslag meteen af.
Zorg ervoor dat de voorste handbescherming① vrij is van vuil en zich gemakkelijk laat bewegen.
Druk terwijl de motor loopt, de voorste handbescherming① naar voren tot hij vastklikt.
Druk de gashendel10 kort helemaal in tot u vol gas geeft. De zaagketting 17 mag hierbij niet in beweging komen.

⚠ WAARSCHUWING!

▶ Een verhoogd toerental gedurende langere tijd bij geblokkeerde kettingrem beschadigt de motor en de kettingaandrijving.
▶ Neem contact op met klantenservice als de zaagketting ^17 wel beweegt.

Algemene werkinstructies voor vellen

LETSELGEVAAR!

- Zaag- en velwerkzaamheden, en alle daarmee samenhangende werkzaamheden mogen alleen worden uitgevoerd door personen die daarvoor specifiek zijn opgeleid.

OPMERKING

Neem de landspecifieke voorschriften voor velwerkzaamheden in acht en win informatie in bij de gezagdragende instanties.
■ Zorg ervoor dat niemand schade berokkend wordt door vallende takken en bomen.
■ Op de werkplek mogen zich uitsluitend bij de velwerkzaamheden betrokken personen bevinden.
■ Houd de werkplek rond de stam schoon en opgeruimd, zodat degene die de kettingzaag bedient, stevig kan staan.
■ Houd vluchtwegen schoon en opgeruimd zodat de werkplek snel kan worden ontruimd.
■ Voer geen velwerkzaamheden uit bij krachtige wind, slecht weer of slecht zicht.
■ Houd een afstand tot de volgende werkplek aan van minstens tweeën-halve boomlengte.

Gebruik en behandeling

■ Schakel de kettingzaag nooit in voordat het zwaare 6, de zaagketting 17 en het kamwielhuis 22 correct gemonteerd zijn.
■ Zaag geen hout dat op de grond ligt en probeer niet om uit de grond stekende wortels te zagen. Voorkom in ieder geval dat de zaagketting 17 zich in de grond ingraaft, omdat de zaagketting 18 laardoor meteen stomp wordt.
■ Schakel de motor meteen uit en inspecteer het apparaat op eventuele schade als u per ongeluk toch een vast voorwerp met de kettingzaag raakt.
■ Onderhoud het apparaat zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of onderdelen gebroken of zodanig beschadigd zijn, dat hierdoor de werking van het apparaat wordt beïnvloed. Laat beschadigde onderdelen vóór de ingebruikname van het apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden apparaten.
■ Houd zagen scherp en schoon. Met zorg onderhouden zaaggereedschappen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.
■ Laat het apparaat onderhouden door daartoe gekwalificeerd personeel. Gebruik uitsluitend de door de fabrikant aanbevolen originele vervangingsonderdelen.

Valkerf voorbereiden (zie uitvouwpagina afb. F)

OPMERKING

• De valkerf bepaalt de richting waarin de boom zal vallen.
  ▶ Breng de valkerf haaks op de valrichting aan.
  ▶ Zaag zo dicht mogelijk bij de grond.
  ▶ Steun de kettingzaag bij het zagen met de kan15.

♦ Begin met het zagen van valkerf A.
De diepte van de valkerf dient een kwart van de doorsnede van de stam te bedragen; de valkerf moet onder een hoek van 45° - 60° worden aangebracht.
Maak de velsnede B ongeveer 2-3 cm hoger als de horizontale snede van de valkerf A. Zorg ervoor dat u de valsnede B exact horizontaal uitvoert.

Laat ongeveer 1/10 van de doorsnede van de stam, de breuklijst C, tussen valsnede B en valkerf staan. De breuklijst C fungeert als een scharnier bij het vallen en voorkomt dat de boom te vroeg omvalt.

GEVAAR VOOR ONGELUKKEN!

• Zaag in geen geval de breuklijst C aan bij het aanbrengen van de valsnede B, omdat daardoor de boom in een onverwachte richting kan omvallen!
• Wees erop voorbereid dat de boom bij het vallen ongecontroleerd kan "wegglijden" op de snede.
• Wees erop voorbereid dat de boom door de schok bij het vallen op de grond ongecontroleerd kan "wegspringen".

Om te voorkomen dat de kettingzaag in de valsnede B vastklemt, brengt u tijdig wiggen van aluminium of kunststof aan in de valsnede B. Gebruik geen stalen wiggen.

LET OP! MATERIÈLE SCHADE!

Zorg ervoor dat de wig niet in aanraking komt met de zaagketting
17. De zaagketting kan daardoor zwaar beschadigd raken.

Snoeiwerkzaamheden

■ Houd altijd rekening met het gevaar van terugslande takken.
■ Ga niet op de stam staan bij het snoeien.
■ Zaag niet met de punt van het zwaard.
■ Zaag nooit meerdere takken in één keer af.
■ Ondersteun de kettingzaag bij het zagen zo mogelijk met de kan15.
■ Let erop dat de kettingzaag aan het einde van de snede onder zijn eigen gewicht kan doorzwaaien. Houd daarom de kettingzaag tegen, omdat die niet meer wordt gesteund in de snede.
■ Zorg voor een vaste, stabiele en veilige stand bij het snoeien.

Snoeien in gedeelten

Kort lange of dikke takken in voordat u de laatste zaagsnede maakt om de tak van de stam te scheiden (zie uitvouwpagina afb. K).
De zaagketting 10an anders gemakkelijk klem komen te zitten.

Werken met onder spanning staand hout

U dient de stappen bij het werken met onder spanning staand hout beslist in de juiste volgorde uit te voeren. Doet u dat niet, dan kan de zaagketting 17 vastklemmen of volgt een terugslag.

Hout onder spanning moet altijd eerst worden ingezaagd aan de drukzijde. Pas daarna kan het hout worden ingezaagd aan de trekzijde.

Zo voorkomt u het vastklemmen van de zaagketting 17

LET OP! MATERIÈLE SCHADE!

▶ Liggend hout mag bij de onderkant van de zaagsnede niet met de grond in aanraking komen, omdat daardoor de zaagketting 17 beschadigd kan raken.

Stam buigt omlaag door

Zaag eerst de ontlastingssnede 1 (ongeveer 1/3 van de doorsnede van de stam) aan de drukzijde (zie uitvouwpagina afb. I).
♦ Zaag dan de eigenlijke snede 2 (ongeveer 2/3 van de doorsnede van de stam) aan de trekzijde (zie uitvouwpagina afb. I).

Stam buigt omhoog door

Zaag eerst de ontlastingssnede 1 (ongeveer 1/3 van de doorsnede van de stam) aan de drukzijde (zie uitvouwpagina afb. I).
Zaag dan de eigenlijke snede 2 (ongeveer 2/3 van de doorsnede van de stam) aan de trekzijde (zie uitvouwpagina afb. I).

Terugslag (zie uitvouwpagina afb. G)

Als de zaagketting 17 aan de bovenkant van het zwaard 16 beklemd raakt, kan het zwaard heftig terugslaan in de richting van degene die het apparaat bedient.

In het hout trekken (zie uitvouwpagina afb. H)

Als de zaagketting 17 aan de onderkant van het zwaard 16 beklemd raakt, kan het zwaard heftig wegslaan van degene die het apparaat bedient.

Veilig werken

■ Houd het apparaat in goede conditie, om letsel te voorkomen.
■ Controleer het apparaat op duidelijke schade of defecten als u het hebt laten vallen.
- Gebruik het apparaat niet als u op een ladder of op een instabiele ondergrond staat.
■ Laat u niet verleiden om zonder nadenken te gaan zagen. Dat kan uzelf en anderen in gevaar brengen.
■ Neem regelmatig een andere werkhouding aan. Bij langer gebruik van het apparaat kan de doorbloeding van de handen verstoord raken. U kunt echter langer met het apparaat werken als u geschikte handschoenen draagt of regelmatig een pauze inlast. Houd er rekening mee dat de persoonlijke aanleg voor een slechte doorbloeding, lage buitentemperaturen of het gebruik van veel kracht bij het werken de gebruiksduur kunnen reduceren.

Reiniging en onderhoud

LETSELGEVAAR!

- Schakel het apparaat uit en maak de bougiestekke ^35 los voordat u reinigingswerkzaamheden uitvoert.

OPMERKING

▶ Na elk gebruik moet het apparaat grondig worden gereinigd.
▶ Voer alleen de onderhouds- en reinigingswerkzaamheden uit waarvoor u in deze gebruiksaanwijzing instructies krijgt. Verdergaande werkzaamheden dienen te worden uitgevoerd door deskundig personeel.
- Onderhoudswerkzaamheden moeten periodiek worden uitgevoerd (zie het hoofdstuk "Onderhoudsintervallen").

Motorunit reinigen

LETSELGEVAAR!

▶ VERBRANDINGSGEVAARI Raak hete geluiddempers, cilinders of koelribben niet aan.
■ Houd alle veiligheidsvoorzieningen, ventilatiesleuven en de motorbehuizing zo veel mogelijk vrij van stof en vuil. Blaas het apparaat schoon met perslucht met lage druk.
■ Reinig het apparaat regelmatig met een vochtige doek en een beetje afwasmiddel. Let er daarbij op dat er geen water in het apparaat binnendringt.

Luchtfilter reinigen

Vervuilde luchtfilters zorgen voor een afname van het motorvermogen door te geringe luchttoevoer naar de carburateur.

Regelmatige controle is daarom noodzakelijk. Het luchtfilter 34 moet regelmatig worden gecontroleerd en zo nodig worden gereinigd.

Bij zeer stoffige lucht moet het luchtfilter 34 vaker worden gecontroleerd.

- Draai de vergrendeling van het luchtfilterdeksel 5 tegen de wijzers van de klok in los.

♦ Verwijder het luchtfilterdeksel 3.

♦ Verwijder het luchtfilter ^34 .

♦ Reinig het luchtfilter34 door het uit te kloppen of (met perslucht) schoon te blazen.

De montage vindt in omgekeerde volgorde plaats.

LET OP!

▶ Reinig het luchtfilte34 nooit met benzine of brandbare oplosmiddelen.

Aandrijving van de ketting reinigen

LETSELGEVAAR!

▶ Draag altijd veiligheidshandschoenen als u de zaagketting ^7 moet aanraken. Letselgevaar door de scherpe zaagtanden!

OPMERKING

▶ Reinig de aandrijving van de ketting na elk gebruik.
- Plaats de kettingzaag op een egale, stabiele ondergrond.
Maak de kettingrem vrij door de voorste handbescherming ① tot de aanslag naar achteren te trekken (zie uitvouwpagina afb. C).
♦ Draai de beide bevestigingsbouten 20 met de bougiesleutel 31 los.
♦ Verwijder het kamwielhuis ^22 van het apparaat.
Neem de zaagketting ^17 voorzichtig van het zwaard ^16 en het kamwiel ^26 .
♦ Verwijder het zwaard ^16 .

Reinig het zwaard met een kwastje.

♦ Reinig nu het hele traject van de kettingaandrijving en het kamwielhuis 22 met een kwastje of met perslucht.

De montage vindt in omgekeerde volgorde plaats.

Onderhoud van de bougie

♦ Trek de bougiestekker35los.
Maak de bougie los met de meegeleverde bougiesleute ^31 .
◆ De montage vindt in omgekeerde volgorde plaats.

■ Elektrodenafstand = 0,6 mm (afstand tussen de elektroden waartussen de ontstekingsvonk wordt opgewekt). Controleer de bougie voor het eerst na 10 bedrijfsuren op vervuiling en reinig deze zo nodig met een koperdraadborstel.

Geef de bougie daarna om de 50 uur een onderhoudsbeurt.

Onderhoud van de kettingsmering

■ Zie het hoofdstuk "Kettingsmering controleren en instellen".

Als de zaagketting7 draait zonder dat u gas geeft, of als de motor afslaat wanneer u geen gas meer geeft, dien u de carburateur af te stellen.

OPMERKING

▶ Laat de carburateurinstellingen (bijv. de afstelling van het onbelaste toerental) over aan gekwalificeerd vakpersoneel, om motorschade te voorkomen.

Onderhoud van het zwaard

♦ Verwijder eventueel aan de rand van het zwaard ontstane bramen met een vijl.
♦ Reinig de sleuf van het zwaard ^16 met een kwastje of perslucht. Vervang het zwaard ^16 als de sleuf afgesleten is.
♦ Draai na elk gebruik het zwaard ^16 om, zodat de sleuf gelijkmatig slijt.
- Controleer of het tandrad bij de punt van het zwaard16 soepel draait. Smeer het tandrad zo nodig met smeerolie.

Zwaard monteren en zaagketting spannen

⚠ WAARSCHUWING!

▶ Voer montages altijd uit terwijl de motor nog niet is ingeschakeld.

LETSELGEVAAR!

- Draag altijd veiligheidshandschoenen als u de zaagketting ^17 moet aanraken. Letselgevaar door de scherpe zaagtanden!

OPMERKING

▶ Een nieuwe zaagketting17 rekt uit en moet vaker opnieuw worden gespannen. Controleer regelmatig, na elke snede, de kettingspanning en stel deze zo nodig bij.
▶ Bij slijtage kan het zwaard ^16 worden omgekeerd.

• Plaats de kettingzaag op een egale, stabiele ondergrond.
  Maak de kettingrem vrij door de voorste handbescherming ^1 tot de aanslag naar achteren te trekken (zie uitvouwpagina afb. C).
  ♦ Draai de beide bevestigingsbouten 20 met de bougiesleutel 31 los.
  ♦ Verwijder het kamwielhuis ^22 van het apparaat.
  ♦ Schuif de sleuf van het zwaard16 over de beide uitstekende bouten.

Leg de zaagketting 17 over de tanden van het kamwiel 26. Leid de zaagketting 17 passend in de op het zwaard 16 de gegeven richting.

In de punt van het zwaard 16 bevindt zich een tandrad; de zaagketting 17 moet over de tanden van dit tandrad worden geleid.

♦ Trek een beetje aan het zwaard ^16 , om de zaagketting ^17 cht voor te spannen.

◆ Plaats het kamwielhuis ^22 weer terug.
Let erop dat de kettingspanner 23 in het kamwielhuis in de boring 25 van het zwaard 16 past.
Stel de kettingspanschroef 21 af met de sleufschroevendraaier 31

♦ Draai de beide bevestigingsbouten 20 met de hand vast. Draai ze niet te strak aan.

♦ Draai met de sleufschroevendraaier ^31 de kettingspanschroef ^21 met de wijzers van de klok mee tot het onderste deel van de zaagketting ^17 in het zwaard ^16 lijdt.

De zaagketting ⑰ moet tegen de onderzijde van het zwaard aan liggen.

Als de kettingrem is vrijgegeven, moet de zaagketting 17 met de hand over het zwaard 16 getrokken kunnen worden.

OPMERKING

▶ Een nieuwe zaagketting rekt uit en moet vaker opnieuw worden gespannen.

♦ Draai de beide bevestigingsbouten ^20 met de bougiesleutel 3 bandvast.

Zaagketting slijpen en onderhouden

LETSELGEVAAR!

▶ Draag altijd veiligheidshandschoenen als u de zaagketting moet aanraken. Letselgevaar door de scherpe zaagtanden!

OPMERKING

▶ Een optimaal onderhouden en geslepen zaagketting reduceert de lichamelijke belasting en slijtage en leidt tot betere zaagresultaten.
▶ Reinig en slijp de zaagketting regelmatig en voer regelmatig onderhoud uit.
- Controleer de zaagketting tegelmatig op breuken en beschadigde schakels.
Aan de slijpsteenhulp 18 kan een slijpsteen worden bevestigd voor een stevige greep tijdens het slijpen.
- Gebruik uitsluitend speciale ronde vijlen voor zaagkettingen met ∅ 4,8 mm (3/16") voor de meegeleverde zaagketting.
In een slijpset van bijvoorbeeld Oregon staat gedetailleerde informatie over het slijpen.
▶ U kunt ook een elektrische kettingslijper gebruiken en de instructies van de fabrikant daarvan volgen.
- Als u twijfelt over het slijpen van de ketting, kunt u de ketting ook vervangen.
Laat het slijpwerk van de zaagketting eventueel uitvoeren door een gespecialiseerd bedrijf.

■ Benodigde accessoires (niet meegeleverd):

-Ronde zaagkettingvijl ∅ 4,8 mm (3/16")

-Platte vijl

-Vijlkaliber

Vijl alleen in een voorwaartse beweging om materiaal te verwijderen.

Vijl met een aanscherphoek van ongeveer 25° bij een helling van 10° naar het zwaard ^16 .

- Controleer de afstand van de dieptebegrenzer met een vijlkaliber.

De juiste afstand van de dieptebegrenzer dient 0,6 mm (0,024") te bedragen.

Onderhoudsintervallen

De onderstaande gegevens gelden bij gebruik onder normale omstandigheden. Bij gebruik onder bijzondere omstandigheden, bijvoorbeeld bij veel stofontwikkeling of lange dagelijkse werktijden, dienen de aangegeven intervallen overeenkomstig te worden verkort.

Onder-deel	Actie Voor	aan-vang van het werk	Weke-lijks	Bij sto-ring	Bij be-schadi-ging	In-dien nodig
Ketting smeren	Controleren	X
Zaagket-ting 17	Controleren, ook op scherpte	X
	Kettingspan-ning contro-leren	X
	Slijpen X
Zwaard 16	Controleren (slijtage, beschadi-ging)	X
	Reinigen X X
	Vervangen X X

Vervangingsonderdelen bestellen

Vervangingsonderdelen bestellen

Bij het bestellen van vervangingsonderdelen moeten de volgende gegevens worden opgegeven:

■ Type apparaat: Benzinekettingzaag
■ Artikelnummer van het apparaat: IAN 302393
■ Identificatienummer van het apparaat: FBKS 52 A1

OPMERKINGEN OVER DE ZAAGKETTING

Aanbevolen Oregon-zaagkettingen:

- Oregon E 72 (bijv. in bouwmarkten verkrijgbaar)

-Oregon 20LPX072E
-Oregon 20LPX072X
-Oregon 20BPX072E
-Oregon 20BPX072X

▶ Neem de onderstaande specificaties in acht bij aankopen bij andere fabrikanten:

Kettingsteek: 8,25 mm (0,325")

Dikte aandrijfschakels

(sleufbreedte): 1,47 mm (0,058")

Aantal schakels: 72

ALGEMENE AANWIJZINGEN

• Niet-vermelde reserveonderdelen (zoals bougies, luchtfilters) kunt u bestellen via onze service-hotline.
  ▶ Aanbevolen Oregon-zwaarden: Oregon 18" 180PXBK095
• Bij vervanging mogen alleen de aangegeven zwaarden zaagkettingen worden gebruikt. Bij gebruik van niet aangegeven, niet toegelaten combinaties bestaat er ernstig letselgevaar en kan het apparaat beschadigd raken.

Actuele prijzen en informatie vindt u op:

www.kompernass.com

Opslag en transport

Gebruik bij vervoer en opslag altijd de zwaardkoker 27 (zie uitvouwpagina afb. J).
♦ Reinig het apparaat en voer onderhoud uit, altijd voordat u het opslaat, zie het hoofdstuk "Reiniging en onderhoud".
Schakel de kettingzaag altijd uit als u zich verplaatst, ook over kleine afstanden. Zorg dat het apparaat tijdens transport niet kan omvallen (ook in voertuigen), om lekkage van brandstof, schade en letsel te voorkomen.
♦ Draag het apparaat alleen aan de voorste handgreep ^2 . Het zwaard dient daarbij naar achteren te wijzen, van het lichaam afgekeerd (zie uitvouwpagina afb. J).
Houd de hete geluiddemper weg van het lichaam. Er bestaat verbrandingsgevaar!
♦ Berg het apparaat op een veilige, droge, vorstvrije, goed geventileerde en tegen weersinvloeden afgeschermde plaats op.
Opslag in de openlucht is niet raadzaam. Tref ook maatregelen om onbevoegd gebruik te voorkomen.
◆ Maak de olie- en de benzinetank leeg met een afzuigpomp.

⚠ WAARSCHUWING!

Tap de benzine niet af in een gesloten ruimte, in de buurt van vuur of tijdens het roken. De gasdampen kunnen namelijk ontploffing of brand veroorzaken.

- Start de motor en laat de motor lopen tot de resterende benzine verbruikt is.

Problemen oplossen

Probleem Mogelijkte oorzaak Oplossing
De motor slaat niet aan	Foutieve procedure bij het starten
De motor slaat aan, maar heeft niet het volledige vermogen	Verontreinigd luchtfilter34
De motor loopt onregelmatig	Verkeerde elektrodenaf-stand van de bougie
Beroete of vochtige bougie	Verkeerde afstelling van de carburateur

Garantie van Kompernaß Handels GmbH

Geachte klant,

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar onze keuze - voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's, bakvormen of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelin-

gen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op de achter- of onderkant van het product.

■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo's en software downloaden.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.

De verpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren. Het apparaat en de accessoires bestaan uit verschillende materialen, zoals metaal en kunststoffen.

Informatie over mogelijkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeentereinigingsdienst.

Milieubescherming

■ Leeg de benzine- en olietank zorgvuldig en lever uw apparaat in bij een recyclepunt. De gebruikte onderdelen van kunststof en metaal kunnen worden gescheiden voor hergebruik.

■ Lever oude olie- en benzineresten in bij een afvalverwerkingspunt en giet deze niet in de riolering of in de afvoer.

■ Lever verontreinigd onderhoudsmateriaal en grondstoffen in bij een daarvoor bestemd inzamelpunt.

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmateria- len en voer ze zo nodig gescheiden af. De verpakkingsmateri- alen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7:kunststoffen,

20-22: papier en karton,

80-98: composietmaterialen

Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

Elektromagnetische compatibiliteit (2014/30/EU)

Richtlijn voor geluidsemissie (2000/14/EC) (2005/88/EC)

Aangemelde instantie: Nr. 0123

TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 München, Duitsland. Evaluatiemethode van de conformiteit conform bijlage VI.

Geluidsvermogensniveau LWA:

Gegarandeerd: 114 dB (A)

Richtlijn voor emissie van uitlaatgassen (2017/656/EU)

Toegepaste geharmoniseerde normen:

EN ISO 11681-1:2011

EN ISO 14982:2009

Type / apparaatbeschrijving: Benzinekettingzaag FBKS 52 A1

Productiejaar: 01-2018 Serienummer: IAN 302393

Bochum, 19-01-2018

CE

Semi Uguzlu

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Obsah

Úvod....68
