Type de produit	Réfrigérateur pose libre
Marque	Siemens
Modèle	KI82FSDE0
Hauteur (cm)	185
Largeur (cm)	60
Profondeur (cm)	65
Poids net (kg)	75
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A+
Capacité nette réfrigérateur (L)	280
Nombre de clayettes	4
Type de dégivrage	Automatique (No Frost)
Fonctions principales	Réfrigération, conservation, compartiment fraîcheur
Entretien et nettoyage	Nettoyer avec un chiffon doux et eau savonneuse ; ne pas utiliser de produits abrasifs
Sécurité	Verrouillage enfants, alarme porte ouverte
Pièces détachées et réparabilité	Disponibles sur le site Siemens ; indice de réparabilité 8.0/10
Informations générales	Notice d'utilisation disponible en plusieurs langues ; assistance en ligne

FOIRE AUX QUESTIONS - KI82FSDE0 SIEMENS

Comment régler la température du réfrigérateur ?

Utilisez les boutons de commande situés à l'intérieur ou sur la façade. La température recommandée est de 4°C pour le réfrigérateur.

Que faire si le réfrigérateur ne refroidit pas assez ?

Vérifiez que la température est réglée correctement, que les ventilations ne sont pas obstruées et que la porte ferme bien. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les aliments et les clayettes. Nettoyez avec un chiffon doux et de l'eau savonneuse. Rincez et séchez avant de remettre en service.

Comment dégivrer le réfrigérateur ?

Ce modèle est équipé du système No Frost : le dégivrage est automatique. Aucune action manuelle n'est nécessaire.

Que faire en cas de coupure de courant ?

Gardez la porte fermée. Les aliments restent froids pendant plusieurs heures. Ne recongelez pas les aliments décongelés sans les avoir cuits.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Retirez le capot de l'éclairage et remplacez l'ampoule par une de même type et puissance (généralement 15W max). Revissez le capot.

Le réfrigérateur fait un bruit inhabituel, est-ce normal ?

Certains bruits (gargouillis, cliquetis) sont normaux. Si le bruit est fort ou continu, vérifiez que l'appareil est de niveau et loin des murs. Contactez le SAV si besoin.

Comment optimiser la conservation des aliments ?

Placez les aliments dans les zones adaptées : viande et poisson dans le compartiment le plus froid, fruits et légumes dans le bac à légumes. Respectez les dates de péremption.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles sur le site officiel Siemens et chez les revendeurs agréés. Utilisez le numéro de modèle KI82FSDE0 pour identifier les pièces.

Comment réinitialiser le filtre à eau (si applicable) ?

Ce modèle n'est pas équipé d'un distributeur d'eau. Aucun filtre à eau n'est nécessaire.

MODE D'EMPLOI KI82FSDE0 SIEMENS

Conseils de réparation - Réfrigérateur

i A propos de ce document.... 147

1.1 Informations importantes.... 147

1.1.1 Objectif 147

1.2 Explication des symboles.... 147

1.2.1 Niveaux de risque 147
1.2.2 Symboles de danger 147
1.2.3 Structure des indications d'avertissement 148
1.2.4 Symboles généraux 148

Sécurité.... 149

2.1 Consignes de sécurité générales.... 149

2.1.1 Tous les appareils électroménagers.... 149

Outils et aides.... 150

Réparation 151

4.1 Remplacer le joint de porte 151
4.2 Remplacer la charnière plate.... 152

4.2.1 Retirer la charnière plate 152
4.2.2 Monter la charnière plate.... 153

4.3 Remplacer l'étagère de la porte.... 154

4.3.1 Retirer l'étagère de la porte.... 154
4.3.2 Monter l'étagère de la porte 154

4.4 Remplacer la tablette.... 155

4.4.1 Retirer la tablette.... 155
4.4.2 Monter la tablette 155

4.5 Remplacer la tablette télescopique 156

4.5.1 Retirer la tablette télescopique.... 156
4.5.2 Monter la tablette télescopique 156

4.6 Remplacer le bac de fruits et légumes 157

4.6.1 Retirer le bac de fruits et légumes.... 157
4.6.2 Monter le bac de fruits et légumes.... 157

4.7 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 158

4.7.1 Retirer la séparation et le couvercle du bac de fruits et légumes ..... 158
4.7.2 Monter la séparation et le couvercle du bac de fruits et légumes..... 158

4.8 Remplacer le bac cool-fresh.... 159

4.8.1 Retirer le bac cool-fresh.... 159
4.8.2 Monter le bac cool-fresh.... 159

4.9 Echange de l'éclairage LED latéral 160

4.9.1 Démontage de l'éclairage LED latéral 160
4.9.2 Montage de l'éclairage LED latéral 161

4.10 Changer le projecteur LED 162

4.10.1 Démontage du projecteur LED 162
4.10.2 Monter le projecteur LED 163

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent aident le consommateur à réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur en 03/2021). Ils contiennent des informations sur l'échange de certaines pièces détachées, ainsi que des avertissements et risques.

Pour toute question, veuillez contacter notre service après-vente. Nous ne serons responsables des dommages que si les indications de réparation ont été suivies correctement.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Ventouse[00342224]	∅ 50 mm
Outil auxiliaire[00342180]	Pour le démontage de pièces plastique, "outil magique"
Embout Torx TX20[00340865]	6,3 mm (1/4")

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

Réparation

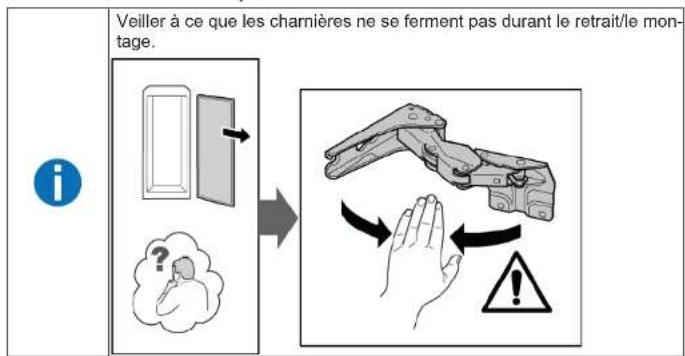

4.2 Remplacer la charnière plate

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

1. Retirer deux caches de charnière.


1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières sont retirées.

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.3.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.3.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.4.1 Retirer la tablette

La tablette est retirée.

4.4.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.5.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.6.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).
2. Retirer le bac (2).

4.6.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→157

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.7.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.8.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Echange de l'éclairage LED latéral

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER Risque d'électrocution en raison Risque d'électrocution en cas de n - Les pièces électriques doivent qualifiés. - Après la réparation, effectu ou les régulations spécifique

DANGER Risque d'électrocution par des Mort par électrocution. ▶ Débrancher l'appareil du se démarrer la réparation.

⚠️ PRUDENCE Arêtes vives ! Blessures par coupure ► Porter des gants de protect

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.9.1 Démontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED latéral.

1. Retirer l'éclairage LED latéral en tournant vers l'avant avec la ventouse.

1. Retirer le raccord électrique de l'éclairage LED latéral.

L'éclairage LED latéral est retiré.

4.9.2 Montage de l'éclairage LED latéral

1. Rétablir le raccord électrique de l'éclairage LED latéral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartiment réfrigérateur (fixer les crochets).
   L'éclairage LED latéral est monté.

Réparation

4.10 Changer le projecteur LED

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.

La porte est ouverte.

Les clayettes du réfrigérateur sont retirées.

4.10.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.10.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.6 Auglu un dârzenu tvertnes nomaina

Prasība:
