Typ produktu	Lodówka wolnostojąca
Marka	Siemens
Model	KI82FSDE0
Wysokość (cm)	185
Szerokość (cm)	60
Głębokość (cm)	65
Masa netto (kg)	75
Zasilanie elektryczne	220-240 V, 50 Hz
Klasa energetyczna	A+
Pojemność netto lodówki (L)	280
Liczba półek	4
Typ rozmrażania	Automatyczne (No Frost)
Główne funkcje	Chłodzenie, przechowywanie, strefa świeżości
Konserwacja i czyszczenie	Czyścić miękką ściereczką i wodą z mydłem; nie używać środków ściernych
Bezpieczeństwo	Blokada dziecięca, alarm otwartych drzwi
Części zamienne i możliwość naprawy	Dostępne na stronie Siemens; wskaźnik łatwości naprawy 8.0/10
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach; pomoc online

Często zadawane pytania - KI82FSDE0 SIEMENS

Jak ustawić temperaturę lodówki?

Użyj przycisków sterowania znajdujących się wewnątrz lub na froncie. Zalecana temperatura to 4°C dla lodówki.

Co zrobić, jeśli lodówka nie chłodzi wystarczająco?

Sprawdź, czy temperatura jest ustawiona prawidłowo, czy otwory wentylacyjne nie są zablokowane i czy drzwi dobrze się zamykają. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak wyczyścić wnętrze lodówki?

Odłącz urządzenie, wyjmij żywność i półki. Czyść miękką ściereczką i wodą z mydłem. Spłucz i osusz przed ponownym uruchomieniem.

Jak rozmrozić lodówkę?

Ten model jest wyposażony w system No Frost: rozmrażanie jest automatyczne. Nie jest wymagane żadne ręczne działanie.

Co zrobić w przypadku przerwy w dostawie prądu?

Trzymaj drzwi zamknięte. Żywność pozostaje zimna przez kilka godzin. Nie zamrażaj ponownie rozmrożonej żywności bez uprzedniego ugotowania.

Jak wymienić żarówkę wewnętrzną?

Odłącz urządzenie. Zdejmij osłonę oświetlenia i wymień żarówkę na tego samego typu i mocy (zwykle max 15W). Przykręć osłonę.

Lodówka wydaje nietypowy dźwięk, czy to normalne?

Niektóre dźwięki (bulgotanie, trzaski) są normalne. Jeśli dźwięk jest głośny lub ciągły, sprawdź, czy urządzenie jest wypoziomowane i z dala od ścian. W razie potrzeby skontaktuj się z serwisem.

Jak zoptymalizować przechowywanie żywności?

Umieść żywność w odpowiednich strefach: mięso i ryby w najzimniejszej komorze, owoce i warzywa w szufladzie na warzywa. Przestrzegaj dat ważności.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na oficjalnej stronie Siemens i u autoryzowanych sprzedawców. Użyj numeru modelu KI82FSDE0, aby zidentyfikować części.

Jak zresetować filtr wody (jeśli dotyczy)?

Ten model nie jest wyposażony w dystrybutor wody. Filtr wody nie jest wymagany.

INSTRUKCJA OBSŁUGI KI82FSDE0 SIEMENS

4.4 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarka

Informacje dotyczące dokumentu 291

1.1 Ważne informacje.... 291

1.1.1 Cel dokumentu 291

1.2 Objąśnienie symboli ostrzegawczych.... 291

1.2.1 Oznaczenie poziomów niebezpieczeństwa 291
1.2.2 Symbole ostrzegawcze.... 291
1.2.3 Budowa ostrzeżeń 292
1.2.4 Ogólne symbole.... 292

Bezpieczeństwo.... 293

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 293

2.1.1 Wszystkie sprzęty gospodarstwa domowego 293

Narzędzia i pomoce techniczne.... 294

Naprawy 295

4.1 Wymiana uszczelki drzwiczek 295
4.2 Wymiana zawiasu płaskiego 296

4.2.1 Demontaż zawiasu płaskiego.... 296
4.2.2 Montaż zawiasu płaskiego.... 297

4.3 Wymiana półki drzwiczek 298

4.3.1 Demontaż półki drzwiczek 298
4.3.2 Montaż półki drzwiczek 298

4.4 Wymiana półki....299

4.4.1 Demontaż półki.... 299
4.4.2 Montaż półki 299

4.5 Wymiana półki wysuwanej 300

4.5.1 Demontaż półki wysuwanej.... 300
4.5.2 Montaż półki wysuwanej.... 300

4.6 Wymiana pojemnika na owoce i warzywa 301

4.6.1 Demontaż pojemnika na owoce i warzywa.... 301
4.6.2 Montaż pojemnika na owoce i warzywa.... 301

4.7 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa.... 302

4.7.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa ..... 302
4.7.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa ..... 302

4.8 Wymiana pojemnika chłodzącego na świeże artykuły 303

4.8.1 Demontaż pojemnika chłodzącego na świeże artykuły 303
4.8.2 Montaż pojemnika chłodzącego na świeże artykuły 303

4.9 Wymiana bocznego paska oświetleniowego LED.... 304

4.9.1 Demontaż bocznego paska oświetleniowego LED.... 304
4.9.2 Montaż bocznego paska oświetleniowego LED 305

4.10 Wymiana oświetlenia punktowego LED 306

4.10.1 Demontaż oświetlenia punktowego LED 306
4.10.2 Montaż oświetlenia punktowego LED.... 307

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[6001]		Identyfikacja prostej wskazówki (tylko tekst)
[6002]		Identyfikacja linku do pliku wideo
[6003]		Identyfikacja narzędzi
[6004]		Identyfikacja wstępnych warunków
[6005]		Identyfikacja warunku (jeżeli)
[6006]		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Przyssawka[00342224]	∅ 50 mm
Narzędzie pomocni-cze[00342180]	Do demontaż plastikowych części, "magic tool"
Torx Bit TX20[00340865]	6,3 mm (1/4")

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

Naprawy

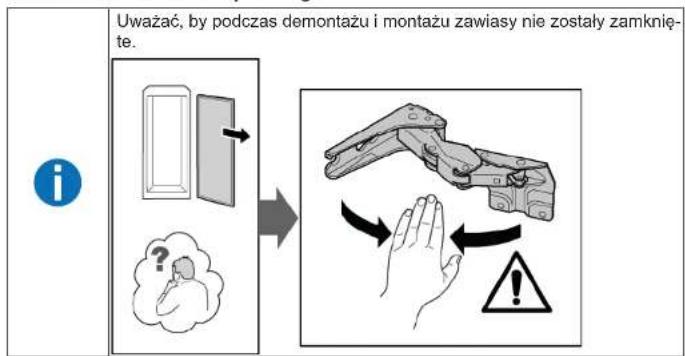

4.2 Wymiana zawiasu płaskiego

Sugerowane narzędzia

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

1. Wyjąć dwie osłony zawiasów.


1. 1. Poluzować cztery śruby (1).
2. Wysunąć i wyjąć drzwiczki

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy (2).

Zawiasy są wymontowane.

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.3.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.3.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki wysuwanej

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki wysuwanej

1. Wyciągać półkę wysuwaną do momentu odblokowania mechanizmu zatrzaskowego.

1. Opuścić półkę wysuwaną i przechylić ją na bok.

2. Półka wysuwana zostałaione.

4.5.2 Montaż półki wysuwanej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).

2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.6.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa

1. Wyjąć płytę szklaną z przegródki.

1. Wyjąć pojemnik na owoce i warzywa.→301

2. 1. Wcisnąć dźwigienki na spodniej stronie po obu stronach przegródki (1).
3. Pociągnąć przegródkę do przodu (2).

1. Podnieść przegródkę i obracając wyjąć ją z boku.

Przegródka jest wyjęta.

1. 1. Podnieść pokrywę pojemnika na owoce i warzywa.

2. Pociągnąć pokrywę pojemnika na owoce i warzywa do przodu i obracając wy- jąć ją z boku.

Pokrywa pojemnika na owoce i warzywa jest wyjęta.

4.7.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika chłodzącego na świeże artykuły

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika chłodzącego na świeże artykuły

1. Przechylić pojemnik chłodzący na świeże artykuły do przodu (1).
2. Wyjąć pojemnik chłodzący na świeże artykuły (2).

Pojemnik chłodzący na świeże artykuły został wyjęty.

4.8.2 Montaż pojemnika chłodzącego na świeże artykuły

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana bocznego paska oświetleniowego LED

Sugerowane narzędzia

Przyssawka ∅50 mm [00342224]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.9.1 Demontaż bocznego paska oświetleniowego LED

1. Przymocować przyssawkę do bocznego paska oświetleniowego LED w obszarze górnej jednej trzeciej jego powierzchni.

1. Pociągnąć przyssawkę z bocznym paskiem oświetleniowym LED do przodu jednym obrotowym ruchem.

1. Rozłączyć złącze elektryczne bocznego paska oświetleniowego LED. Boczny pasek oświetleniowy LED został wymontowany.

4.9.2 Montaż bocznego paska oświetleniowego LED

1. Połączyć złącze elektryczne bocznego paska oświetleniowego LED.
2. Zamocować boczny pasek oświetleniowy LED w przewidzianym dla niego miejscu na ściance komory (słychać kliknięcia zaczepów).
   Boczny pasek oświetleniowy LED został zamontowany.

Naprawy

4.10 Wymiana oświetlenia punktowego LED

Sugerowane narzędzia

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezosługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

- Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.10.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.10.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.
