Tipo di prodotto	Frigorifero libero
Marca	Siemens
Modello	KI82FSDE0
Altezza (cm)	185
Larghezza (cm)	60
Profondità (cm)	65
Peso netto (kg)	75
Alimentazione elettrica	220-240 V, 50 Hz
Classe energetica	A+
Capacità netta frigorifero (L)	280
Numero di ripiani	4
Tipo di sbrinamento	Automatico (No Frost)
Funzioni principali	Refrigerazione, conservazione, vano freschezza
Manutenzione e pulizia	Pulire con un panno morbido e acqua saponata; non utilizzare prodotti abrasivi
Sicurezza	Blocco bambini, allarme porta aperta
Ricambi e riparabilità	Disponibili sul sito Siemens; indice di riparabilità 8.0/10
Informazioni generali	Manuale d'uso disponibile in più lingue; assistenza online

Domande frequenti - KI82FSDE0 SIEMENS

Come regolare la temperatura del frigorifero?

Utilizzare i pulsanti di controllo situati all'interno o sulla facciata. La temperatura consigliata è di 4°C per il frigorifero.

Cosa fare se il frigorifero non raffredda abbastanza?

Verificare che la temperatura sia impostata correttamente, che le ventilazioni non siano ostruite e che la porta chiuda bene. Se il problema persiste, contattare il servizio assistenza.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio, rimuovere gli alimenti e i ripiani. Pulire con un panno morbido e acqua saponata. Risciacquare e asciugare prima di rimettere in funzione.

Come sbrinare il frigorifero?

Questo modello è dotato del sistema No Frost: lo sbrinamento è automatico. Non è necessaria alcuna azione manuale.

Cosa fare in caso di interruzione di corrente?

Tenere la porta chiusa. Gli alimenti rimangono freddi per diverse ore. Non ricongelare gli alimenti scongelati senza averli cotti.

Come cambiare la lampadina interna?

Scollegare l'apparecchio. Rimuovere il coperchio dell'illuminazione e sostituire la lampadina con una dello stesso tipo e potenza (generalmente 15W max). Riavvitare il coperchio.

Il frigorifero emette un rumore insolito, è normale?

Alcuni rumori (gorgoglii, scricchiolii) sono normali. Se il rumore è forte o continuo, verificare che l'apparecchio sia in piano e lontano dalle pareti. Contattare il servizio assistenza se necessario.

Come ottimizzare la conservazione degli alimenti?

Posizionare gli alimenti nelle zone adatte: carne e pesce nel vano più freddo, frutta e verdura nel cassetto per verdure. Rispettare le date di scadenza.

Dove trovare i ricambi?

I ricambi sono disponibili sul sito ufficiale Siemens e presso i rivenditori autorizzati. Utilizzare il numero di modello KI82FSDE0 per identificare i pezzi.

Come resettare il filtro dell'acqua (se applicabile)?

Questo modello non è dotato di erogatore d'acqua. Non è necessario alcun filtro dell'acqua.

MANUALE UTENTE KI82FSDE0 SIEMENS

▶ Extraire la tablette.

Consigli di riparazione - Frigorifero

i Utilizzo del documento 219

1.1 Avvertenze importanti 219

1.1.1 Scopo....219

1.2 Spiegazione dei simboli 219

1.2.1 Livelli di pericolo 219

1.2.2 Simboli di pericolo.... 219

1.2.3 Struttura degli avvertimenti 220

1.2.4 Simboli generici 220

Sicurezza.... 221

2.1 Note generali sulla sicurezza.... 221

2.1.1 Tutti gli elettrodomestici.... 221

Strumenti e ausili.... 222

Riparazione.... 223

4.1 Sostituzione della guarnizione della porta 223

4.2 Sostituzione della cerniera piatta 224

4.2.1 Smontaggio della cerniera piatta.... 224

4.2.2 Montaggio della cerniera piatta 225

4.3 Sostituzione del balconcino della porta 226

4.3.1 Smontaggio del balconcino della porta 226

4.3.2 Montaggio del balconcino della porta 226

4.4 Sostituzione del ripiano....227

4.4.1 Smontaggio del ripiano.... 227

4.4.2 Montaggio del ripiano 227

4.5 Sostituzione del ripiano estraibile.... 228

4.5.1 Rimozione del ripiano estraibile 228

4.5.2 Inserimento del ripiano estraibile.... 228

4.6 Sostituzione del cassetto frutta e verdura.... 229

4.6.1 Rimozione del cassetto frutta e verdura.... 229

4.6.2 Inserimento del cassetto frutta e verdura 229

4.7 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura.... 230

4.7.1 Smontaggio della divisoria e del coperchio del cassetto frutta e ver- dura 230

4.7.2 Montaggio della divisoria e del coperchio del cassetto frutta e ver- dura 230

4.8 Sostituzione del cassetto a 0 °C.... 231

4.8.1 Estrazione del cassetto a 0 °C.... 231

4.8.2 Inserimento del cassetto a 0 °C.... 231

4.9 Sostituzione della luce a barra laterale a LED.... 232

4.9.1 Smontaggio della luce a barra laterale a LED.... 232

4.9.2 Montaggio della luce a barra laterale a LED 233

4.10 Sostituzione del faretto a LED.... 234

4.10.1 Smontaggio del faretto a LED.... 234

4.10.2 Montaggio del faretto a LED 235

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Ventosa [00342224]	∅ 50 mm
Strumento ausiliario [00342180]	Per lo smontaggio di parti in plastica, "strumento magico".
Punta Torx TX20 [00340865]	6,3 mm (1/4")

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

Riparazione

4.2 Sostituzione della cerniera piatta

Attrezzi suggeriti:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.

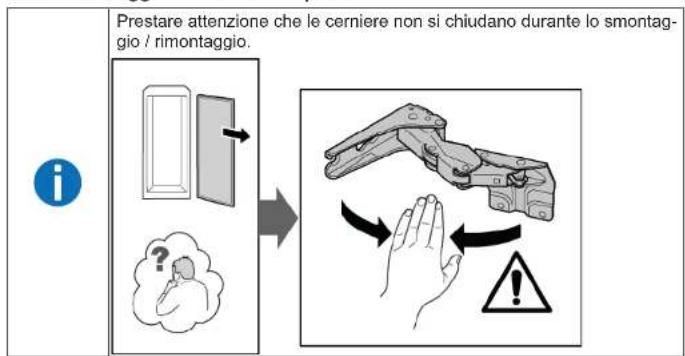

4.2.1 Smontaggio della cerniera piatta

1. Togliere le coperture delle due cerniere.


1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta (2).

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

→ Le cerniere sono rimosse.

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.3.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.3.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.4.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del ripiano estraibile

Prerequisiti:

La porta è aperta.

4.5.1 Rimozione del ripiano estraibile

1. Estrarre il ripiano estraibile fino a sganciare il fermo.

1. Abbassare il ripiano estraibile e girarlo di lato.

2. Il ripiano estraibile è rimosso.

4.5.2 Inserimento del ripiano estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.6.1 Rimozione del cassetto frutta e verdura

▶ 1. Estrarre completamente il cassetto (1).
2. Rimuovere il cassetto (2).

Il cassetto è rimosso.

4.6.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura

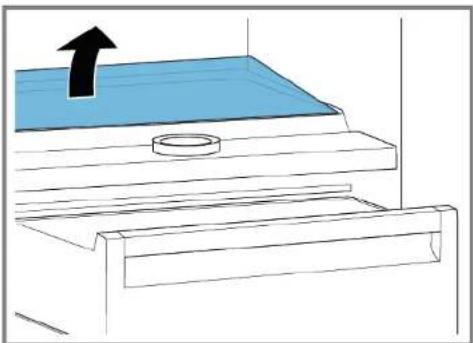

1. Togliere la lastra di vetro dalla divisoria.

1. Togliere il cassetto frutta e verdura.→229

2. 1. Premere la leva nella parte inferiore di entrambi i lati della divisoria (1).
3. Tirare la divisoria in avanti (2).

1. Sollevare la divisoria e ruotarla di lato.

La divisoria è rimossa.

1. 1. Sollevare il coperchio del cassetto frutta e verdura.

2. Tirare il coperchio del cassetto frutta e verdura in avanti e girarlo di lato.

Il coperchio del cassetto frutta e verdura è rimosso.

4.7.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del cassetto a 0 °C

Prerequisiti:

La porta è aperta.

4.8.1 Estrazione del cassetto a 0 °C

1. Inclinare il cassetto a 0 °C in avanti (1).
2. Togliere il cassetto a 0 °C (2).

Il cassetto a 0 °C è rimosso.

4.8.2 Inserimento del cassetto a 0 °C

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione della luce a barra laterale a LED

Attrezzi suggeriti:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

Bordi taglienti!

Ferite da taglio - Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.9.1 Smontaggio della luce a barra laterale a LED

1. Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

1. Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

1. Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.

4.9.2 Montaggio della luce a barra laterale a LED

1. Collegare il collegamento elettrico della luce a barra laterale a LED.
2. Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
   → La luce a barra laterale a LED è montata.

Riparazione

4.10 Sostituzione del faretto a LED

Attrezzi suggeriti:

Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio - Indossare guanti di protezione.

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.10.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.10.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 328

Siguranța.... 329

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
