Producttype	Vrijstaande koelkast
Merk	Siemens
Model	KI82FSDE0
Hoogte (cm)	185
Breedte (cm)	60
Diepte (cm)	65
Netto gewicht (kg)	75
Voeding	220-240 V, 50 Hz
Energieklasse	A+
Netto koelkastinhoud (L)	280
Aantal legplateaus	4
Ontdooitype	Automatisch (No Frost)
Belangrijkste functies	Koelen, bewaren, vershoudcompartiment
Onderhoud en reiniging	Reinigen met een zachte doek en sop; gebruik geen schurende middelen
Veiligheid	Kinderslot, deur open alarm
Reserveonderdelen en repareerbaarheid	Beschikbaar op de Siemens-website; repareerbaarheidsindex 8.0/10
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen; online ondersteuning

Veelgestelde vragen - KI82FSDE0 SIEMENS

Hoe stel ik de temperatuur van de koelkast in?

Gebruik de bedieningsknoppen aan de binnenkant of op de voorkant. De aanbevolen temperatuur is 4°C voor de koelkast.

Wat te doen als de koelkast niet genoeg koelt?

Controleer of de temperatuur correct is ingesteld, de ventilatieopeningen niet geblokkeerd zijn en de deur goed sluit. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe reinig ik de binnenkant van de koelkast?

Haal de stekker uit het stopcontact, verwijder etenswaren en legplateaus. Reinig met een zachte doek en sop. Spoel af en droog voordat u het apparaat weer in gebruik neemt.

Hoe ontdooi ik de koelkast?

Dit model is uitgerust met het No Frost-systeem: ontdooien gebeurt automatisch. Handmatige handeling is niet nodig.

Wat te doen bij stroomuitval?

Houd de deur gesloten. Het eten blijft enkele uren koud. Vries ontdooid voedsel niet opnieuw in zonder het te koken.

Hoe vervang ik de binnenverlichting?

Haal de stekker uit het stopcontact. Verwijder de afdekking van de verlichting en vervang de lamp door een van hetzelfde type en vermogen (meestal max 15W). Draai de afdekking weer vast.

De koelkast maakt een ongewoon geluid, is dat normaal?

Sommige geluiden (borrelen, klikken) zijn normaal. Als het geluid luid of aanhoudend is, controleer dan of het apparaat waterpas staat en ver van muren. Neem indien nodig contact op met de klantenservice.

Hoe optimaliseer ik het bewaren van voedsel?

Plaats voedsel in de juiste zones: vlees en vis in het koudste compartiment, fruit en groenten in de groentelade. Houd u aan de houdbaarheidsdata.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn beschikbaar op de officiële Siemens-website en bij erkende verkopers. Gebruik modelnummer KI82FSDE0 om onderdelen te identificeren.

Hoe reset ik het waterfilter (indien van toepassing)?

Dit model is niet uitgerust met een waterdispenser. Geen waterfilter nodig.

GEBRUIKSAANWIJZING KI82FSDE0 SIEMENS

Reparatie informatie - Koelapparaat

i Over dit document....75

1.1 Belangrijke informatie 75

1.1.1 Doel 75

1.2 Verklaring van symbolen.... 75

1.2.1 Gevarenniveaus.... 75
1.2.2 Gevarensymbolen.... 75
1.2.3 Structuur van de waarschuwingen.... 76
1.2.4 Algemene symbolen.... 76

Veiligheid....77

2.1 Algemene veiligheidsinstructies.... 77

2.1.1 Alle huishoudelijke apparaten 77

Gereedschappen en hulpmiddelen 78

Reparatie....79

4.1 Deurafdichting vervangen 79
4.2 Plat scharnier vervangen 80

4.2.1 Plat deurscharnier verwijderen.... 80
4.2.2 Plat scharnier monteren 81

4.3 Deurrek vervangen 82

4.3.1 Deurrek verwijderen 82
4.3.2 Deurrek monteren 82

4.4 Plateau vervangen.... 83

4.4.1 Plateau verwijderen.... 83
4.4.2 Plateau monteren.... 83

4.5 Uittrekbaar plateau vervangen.... 84

4.5.1 Uittrekbaar plateau verwijderen.... 84
4.5.2 Het uittrekbare plateau installeren.... 84

4.6 Groente- en fruitlade vervangen 85

4.6.1 Groente- en fruitlade verwijderen 85
4.6.2 Groente- en fruitlade installeren 85

4.7 Tussenschot en afdekplaat van de groente- en fruitlade vervangen.... 86

4.7.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen ... 86
4.7.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren..... 86

4.8 Verskoellade vervangen.... 87

4.8.1 Verskoellade verwijderen 87
4.8.2 Verskoellade installeren.... 87

4.9 LED-zijlichtbalk vervangen....88

4.9.1 LED-zijlichtbalk verwijderen 88
4.9.2 LED-zijlichtbalk installeren 89

4.10 LED-verlichting vervangen....90

4.10.1 LED-verlichting verwijderen....90
4.10.2 LED-verlichting installeren....91

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Zuignap[00342224]	∅ 50 mm
Hulpgereedschap[00342180]	Gereedschap voor loshalen uit kunststof onderdelen, "magic tool"
Torxbit TX20[00340865]	6,3 mm (1/4")

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

Reparatie

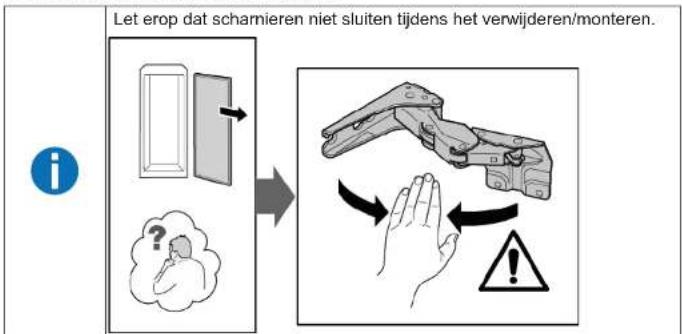

4.2 Plat scharnier vervangen

Voorgestelde tools:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

√ Meubeldeur wordt verwijderd. Zie montage-instructie.
Deur is open.

4.2.1 Plat deurscharnier verwijderen

1. Verwijder twee scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de deur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder schamieren (2).

Scharnieren worden verwijderd.

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Deurrek vervangen

Voorwaarde:

Deur is open.

4.3.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.3.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Plateau vervangen

Voorwaarde:

Deur is open.

4.4.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.4.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Uittrekbaar plateau vervangen

Voorwaarde:

Deur is open.

4.5.1 Uittrekbaar plateau verwijderen

1. Trek het uittrekbare plateau naar buiten tot de vergrendeling loskomt.

1. Laat het uittrekbare plateau zakken en draai het naar de zijkant eruit.

2. Het uittrekbare plateau wordt verwijderd.

4.5.2 Het uittrekbare plateau installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.6.1 Groente- en fruitlade verwijderen

1. Trek de lade er helemaal uit (1).
2. Verwijder de lade (2).

Lade wordt verwijderd.

4.6.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Tussenschot en afdekplaat van de groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.7.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen

1. Haal de glasplaat van het tussenschot af.

1. Verwijder de groente- en fruitlade.→85

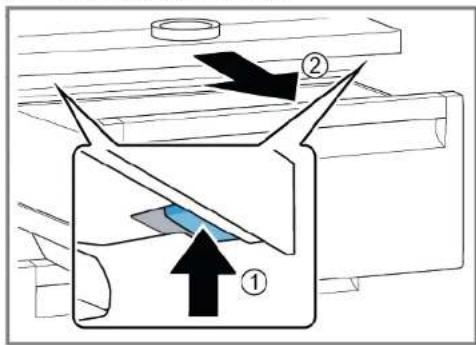

2. 1. Druk op de hendel aan de onderkant aan beide kanten van het tussenschot (1).

3. Trek het tussenschot naar voren (2).

1. Til het tussenschot op en zwenk het er naar de zijkant uit.

Tussenschot wordt verwijderd.

1. 1. Til de afdekplaat van de groente- en fruitlade verwijderen op.

2. Trek de afdekplaat van de groente- en fruitlade naar voren en zwenk hem er naar de zijkant uit.

Afdekplaat van de groente- en fruitlade wordt verwijderd.

4.7.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Verskoellade vervangen

Voorwaarde:

Deur is open.

4.8.1 Verskoellade verwijderen

1. Kantel de verskoellade naar voren (1).
2. Verwijder de verskoellade (2).

Verskoellade wordt verwijderd.

4.8.2 Verskoellade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 LED-zijlichtbalk vervangen

Voorgestelde tools:

Zuignap ∅50 mm [00342224]

Uw apparaat heeft een onderhoudsvrije LED-verlichting

Deze lichten mogen alleen maar door de klantenservice of geautoriseerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

- Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.

- Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.9.1 LED-zijlichtbalk verwijderen

1. Plak de zuignap op het bovenste derde deel van de LED-zijlichtbalk.

1. Trek de zuignap met LED-zijlichtbalk in één draaiende beweging naar voren.

1. Haal de elektrische aansluiting van de LED-zijlichtbalk los.

LED-zijlichtbalk wordt verwijderd.

4.9.2 LED-zijlichtbalk installeren

1. Verbind de elektrische aansluiting van de LED-zijlichtbalk.
2. Zet de LED-zijlichtbalk op zijn plaats vast aan de wand van het vak (haak klikt vast).
   LED-zijlichtbalk wordt geïnstalleerd.

Reparatie

4.10 LED-verlichting vervangen

Voorgestelde tools:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.
Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
• Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Sniletsel
▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.10.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.10.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 97

4.2 Replacing flat hinge 98

4.2.1 Removing flat hinge 98

4.2.2 Installing flat hinge 99

4.3 Replacing door rack.... 100

4.3.1 Removing door rack 100

4.3.2 Installing door rack....100

4.4 Replacing shelf....101

4.4.1 Removing shelf.... 101

4.4.2 Installing shelf.... 101

4.5 Replacing extendable shelf 102

4.5.1 Removing extendable shelf.... 102

4.5.2 Installing extendable shelf 102

4.1 Replacing door gasket

Prerequisite:

√ Door is open.

Repair

4.2 Replacing flat hinge

Suggested tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

4.3.1 Removing door rack

4.3.2 Installing door rack

4.4.1 Odobratie odkladacej plochy.... 353

4.4.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
