KI86SSDD0 - Congélateur SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur
Marque	Siemens
Modèle	KI86SSDD0
Volume utile congélateur	210 L (estimation)
Dimensions (H x L x P)	1850 x 600 x 650 mm (estimation)
Poids net	70 kg (estimation)
Alimentation	220-240 V, 50 Hz
Classe climatique	SN-ST
Fonction de congélation rapide	Oui
Éclairage intérieur	LED
Compartiments	Bacs d'aliments congelés, bac cool-fresh, bac télescopique
Clayettes	Tablettes télescopiques
Joint de porte	Amovible et remplaçable
Pièces détachées disponibles	Joint de porte, charnières, étagères, bacs, éclairage LED
Réparabilité	Conçu pour réparation par le consommateur (selon manuel)
Dégivrage	Automatique (estimation)
Notice téléchargeable	Oui (PDF gratuit)

FOIRE AUX QUESTIONS - KI86SSDD0 SIEMENS

Comment régler la température du congélateur Siemens KI86SSDD0 ?

La température se règle généralement via un bouton ou un affichage numérique. Consultez la notice pour les commandes spécifiques. Une température de -18°C est recommandée pour la conservation des aliments congelés.

Comment dégivrer le congélateur ?

Ce modèle est probablement équipé d'un dégivrage automatique. Si un dégivrage manuel est nécessaire, débranchez l'appareil, retirez les aliments et laissez la porte ouverte. Ne jamais utiliser d'outils tranchants pour enlever la glace.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil et retirez tous les aliments. Nettoyez avec un chiffon doux et de l'eau tiède savonneuse. Rincez et séchez. Évitez les nettoyants abrasifs ou agressifs.

Pourquoi mon congélateur fait-il du bruit ?

Des bruits de fonctionnement normaux (compresseur, circulation de fluide) sont normaux. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il ne touche pas de meubles. Consultez la notice pour plus de détails.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que le joint de porte est propre et en bon état. Ajustez les charnières si possible. Si le joint est endommagé, remplacez-le en suivant les instructions de la notice (section 4.1).

Comment remplacer le joint de porte ?

Ouvrez la porte, retirez l'ancien joint en le sortant de la rainure. Insérez le nouveau joint en commençant par les coins. Assurez-vous qu'il est bien en place. Référez-vous à la section 4.1 de la notice pour plus de détails.

Que faire si l'éclairage LED ne fonctionne plus ?

L'éclairage LED doit être remplacé par un professionnel qualifié. Débranchez l'appareil et contactez le service après-vente. N'essayez pas de le réparer vous-même (section 4.13).

Comment installer le congélateur ?

Placez l'appareil dans un endroit sec et bien aéré, à l'écart de sources de chaleur. Assurez-vous qu'il est de niveau et que la porte peut s'ouvrir complètement. Branchez-le après 30 minutes de repos. Consultez la notice d'installation.

Quelle est la capacité de congélation ?

La capacité de congélation n'est pas spécifiée dans ce manuel, mais pour un modèle de cette taille, elle est d'environ 10-15 kg en 24 heures. Vérifiez l'étiquette énergétique de l'appareil.

Comment utiliser la fonction de congélation rapide ?

Activez la fonction de congélation rapide (souvent un bouton) environ 24 heures avant de congeler de grandes quantités d'aliments frais. Désactivez-la après 24 heures pour économiser de l'énergie.

MODE D'EMPLOI KI86SSDD0 SIEMENS

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 195

1.1 Informations importantes.... 195

1.1.1 Objectif 195

1.2 Explication des symboles.... 195

1.2.1 Niveaux de risque 195

1.2.2 Symboles de danger 195

1.2.3 Structure des indications d'avertissement 196

1.2.4 Symboles généraux 196

Sécurité.... 197

2.1 Consignes de sécurité générales.... 197

2.1.1 Tous les appareils électroménagers.... 197

Outils et aides.... 198

Réparation 199

4.1 Remplacer le joint de porte 199

4.1.1 Retirer le joint de porte 199

4.1.2 Monter le joint de porte.... 199

4.2 Remplacer la charnière plate.... 202

4.2.1 Retirer la charnière plate 202

4.2.2 Monter la charnière plate.... 204

4.3 Remplacer la charnière à glissière.... 205

4.3.1 Démonter la charnière à glissière.... 205

4.3.2 Monter la charnière à glissière 206

4.4 Remplacer l'étagère de la porte.... 207

4.4.1 Retirer l'étagère de la porte.... 207

4.4.2 Monter l'étagère de la porte 207

4.5 Remplacer la tablette.... 208

4.5.1 Retirer la tablette.... 208

4.5.2 Monter la tablette 208

4.6 Remplacer la tablette télescopique 209

4.6.1 Retirer la tablette télescopique.... 209

4.6.2 Monter la tablette télescopique 209

4.7 Remplacer la tablette du compartiment congélateur.... 210

4.7.1 Retirer la tablette du compartiment congélateur 210

4.7.2 Monter la tablette du compartiment congélateur.... 210

4.8 Remplacer le bac d'aliments congelés.... 211

4.8.1 Retirer le bac d'aliments congelés 211

4.8.2 Monter le bac d'aliments congelés.... 211

4.9 Remplacer le bac de fruits et légumes.... 212

4.9.1 Retirer le bac de fruits et légumes 212

4.9.2 Monter le bac de fruits et légumes 212

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 213

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes.... 213

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes ..... 213

4.11 Remplacer le bac cool-fresh 214

4.11.1 Retirer le bac cool-fresh.... 214

4.11.2 Monter le bac cool-fresh.... 214

4.12 Remplacer le bac télescopique 215

4.12.1 Extraire le bac télescopique 215

4.12.2 Monter le bac télescopique 215

4.13 Changer le projecteur LED 216

4.13.1 Démontage du projecteur LED 216

4.13.2 Monter le projecteur LED 217

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Embout Torx TX20[00340865]	6,3 mm (1/4")
Outil spécial[00342180]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la charnière plate

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

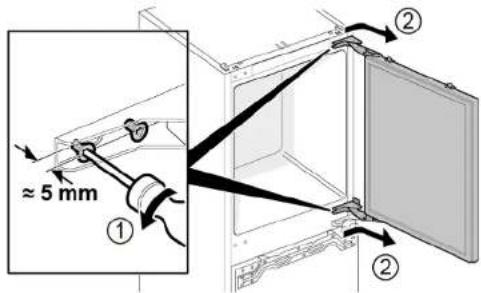

4.2.1 Retirer la charnière plate

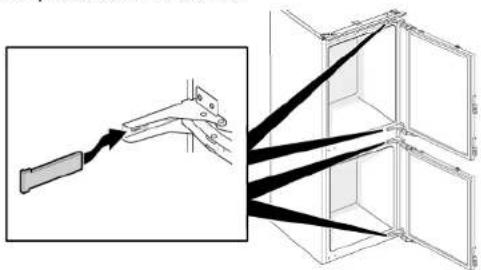

1. Retirer quatre caches de charnière.


1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte supérieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières supérieures de la porte sont retirées.

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte inférieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières de la porte sont retirées.

Réparation

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière à glissière

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
√ La porte du meuble et la porte de l'appareil sont séparées. Voir les instructions de montage.

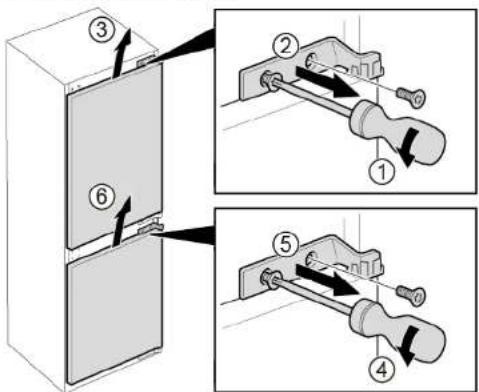

4.3.1 Démonter la charnière à glissière

1. 1. Dévisser deux vis (1).

2. Retirer la charnière supérieure de la porte supérieure (2)

3. Retirer la porte supérieure (3).
4. Dévisser deux vis (4)
5. Retirer la charnière supérieure de la porte inférieure (5).
6. Retirer la porte inférieure (6).

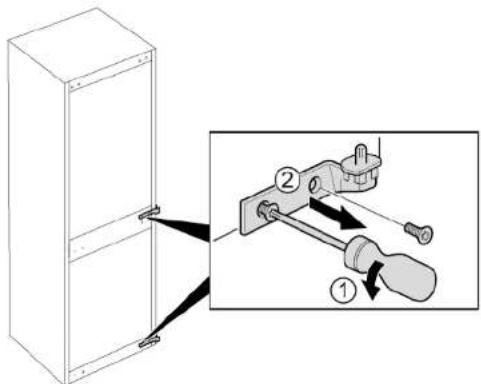

1. 1. Retirer quatre vis (1).

2. Retirer les charnières inférieures (2).

Les charnières sont retirées.

4.3.2 Monter la charnière à glissière

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.4.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.4.2 Monter l'étagère de la porte

- Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette

La tablette est retirée.

4.5.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.6.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.6.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette du compartiment congélateur

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette du compartiment congélateur

- Extraire la tablette du compartiment congélateur.

La tablette du compartiment congélateur est retirée.

4.7.2 Monter la tablette du compartiment congélateur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

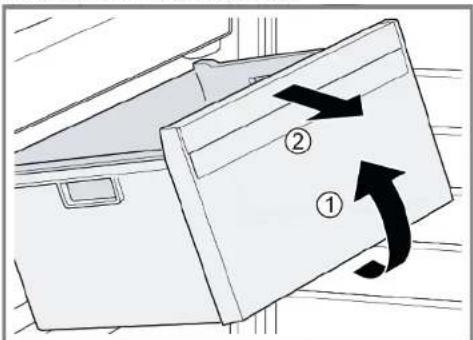

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

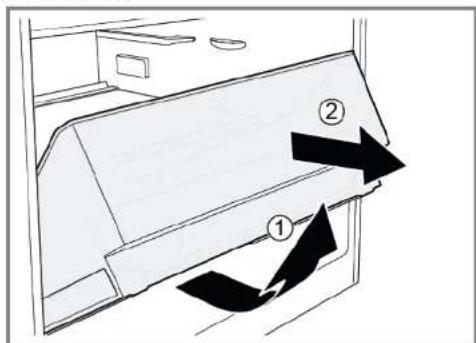

4.9.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).
2. Retirer le bac (2).

4.9.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

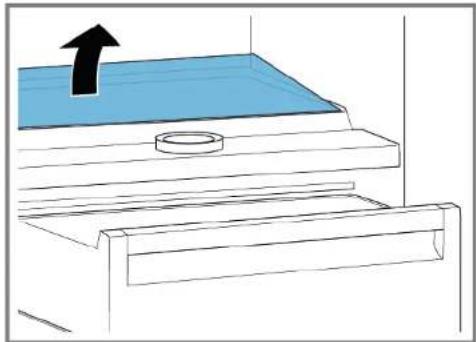

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→212

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.11.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

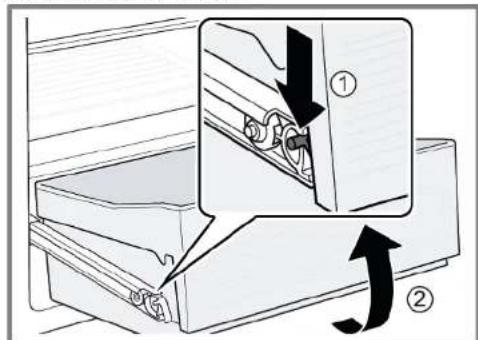

4.12.1 Extraire le bac télescopique

1. Pencher le bac télescopique vers l'avant (1).
2. Retirer le bac télescopique (2).

Le bac télescopique est retiré.

4.12.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.13.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.13.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.9 Auglu un dârzenu tvertnes nomaina

Prasība:
