Producttype	Diepvriezer
Merk	Siemens
Model	KI86SSDD0
Nuttig volume vriezer	210 L (schatting)
Afmetingen (H x B x D)	1850 x 600 x 650 mm (schatting)
Nettogewicht	70 kg (schatting)
Voeding	220-240 V, 50 Hz
Klimaatklasse	SN-ST
Snelvriesfunctie	Ja
Binnenverlichting	LED
Compartimenten	Bakken voor diepvriesvoedsel, cool-fresh-lade, uitschuifbare lade
Legplanken	Uitschuifbare planken
Deurafdichting	Verwijderbaar en vervangbaar
Reserveonderdelen beschikbaar	Deurafdichting, scharnieren, planken, bakken, LED-verlichting
Repareerbaarheid	Ontworpen voor reparatie door de consument (volgens handleiding)
Ontdooiing	Automatisch (schatting)
Handleiding downloadbaar	Ja (gratis PDF)

Veelgestelde vragen - KI86SSDD0 SIEMENS

Hoe stel ik de temperatuur in van de Siemens KI86SSDD0 vriezer?

De temperatuur wordt meestal ingesteld via een knop of een digitaal display. Raadpleeg de handleiding voor specifieke bedieningselementen. Een temperatuur van -18°C wordt aanbevolen voor het bewaren van diepvriesproducten.

Hoe ontdooi ik de vriezer?

Dit model is waarschijnlijk voorzien van automatische ontdooiing. Als handmatig ontdooien nodig is, haal de stekker uit het stopcontact, verwijder het voedsel en laat de deur open. Gebruik nooit scherpe gereedschappen om ijs te verwijderen.

Hoe reinig ik de binnenkant van de vriezer?

Haal de stekker uit het stopcontact en verwijder al het voedsel. Reinig met een zachte doek en warm zeepwater. Spoel en droog. Vermijd schurende of agressieve reinigingsmiddelen.

Waarom maakt mijn vriezer lawaai?

Normale bedrijfsgeluiden (compressor, vloeistofcirculatie) zijn normaal. Als het geluid buitensporig is, controleer dan of het apparaat waterpas staat en geen meubels raakt. Raadpleeg de handleiding voor meer details.

Wat te doen als de deur niet goed sluit?

Controleer of de deurafdichting schoon en in goede staat is. Pas indien mogelijk de scharnieren aan. Als de afdichting beschadigd is, vervang deze dan volgens de instructies in de handleiding (sectie 4.1).

Hoe vervang ik de deurafdichting?

Open de deur, verwijder de oude afdichting door deze uit de groef te halen. Plaats de nieuwe afdichting, beginnend bij de hoeken. Zorg ervoor dat deze goed op zijn plaats zit. Raadpleeg sectie 4.1 van de handleiding voor meer details.

Wat te doen als de LED-verlichting niet meer werkt?

De LED-verlichting moet worden vervangen door een gekwalificeerde professional. Haal de stekker uit het stopcontact en neem contact op met de klantenservice. Probeer het niet zelf te repareren (sectie 4.13).

Hoe installeer ik de vriezer?

Plaats het apparaat op een droge, goed geventileerde plaats, uit de buurt van warmtebronnen. Zorg ervoor dat het waterpas staat en de deur volledig kan openen. Sluit het aan na 30 minuten rust. Raadpleeg de installatiehandleiding.

Wat is de vriescapaciteit?

De vriescapaciteit is niet gespecificeerd in deze handleiding, maar voor een model van deze grootte is deze ongeveer 10-15 kg in 24 uur. Controleer het energielabel van het apparaat.

Hoe gebruik ik de snelvriesfunctie?

Activeer de snelvriesfunctie (vaak een knop) ongeveer 24 uur voordat u grote hoeveelheden vers voedsel invriest. Schakel het na 24 uur uit om energie te besparen.

GEBRUIKSAANWIJZING KI86SSDD0 SIEMENS

Reparatie informatie - Koelvriescombinatie

i Over dit document....99

1.1 Belangrijke informatie 99

1.1.1 Doel 99

1.2 Verklaring van symbolen....99

1.2.1 Gevarenniveaus....99

1.2.2 Gevarensymbolen....99

1.2.3 Structuur van de waarschuwingen.... 100

1.2.4 Algemene symbolen.... 100

Veiligheid.... 101

2.1 Algemene veiligheidsinstructies.... 101

2.1.1 Alle huishoudelijke apparaten 101

Gereedschappen en hulpmiddelen 102

Reparatie.... 103

4.1 Deurafdichting vervangen 103

4.1.1 Deurafdichting verwijderen 103

4.1.2 Deurafdichting monteren 103

4.2 Plat scharnier vervangen 106

4.2.1 Plat deurscharnier verwijderen.... 106

4.2.2 Plat scharnier monteren 108

4.3 Sleepscharnier vervangen....109

4.3.1 Sleepscharnier verwijderen.... 109

4.3.2 Sleepscharnier monteren.... 110

4.4 Deurrek vervangen 111

4.4.1 Deurrek verwijderen 111

4.4.2 Deurrek monteren 111

4.5 Plateau vervangen.... 112

4.5.1 Plateau verwijderen.... 112

4.5.2 Plateau monteren.... 112

4.6 Uittrekbaar plateau vervangen.... 113

4.6.1 Uittrekbaar plateau verwijderen.... 113

4.6.2 Het uittrekbare plateau installeren.... 113

4.7 Plateau van het vriesvak vervangen 114

4.7.1 Plateau van het vriesvak verwijderen 114

4.7.2 Plateau van het vriesvak installeren 114

4.8 Vrieslade vervangen 115

4.8.1 Vrieslade verwijderen 115

4.8.2 Vrieslade installeren 115

4.9 Groente- en fruitlade vervangen.... 116

4.9.1 Groente- en fruitlade verwijderen.... 116

4.9.2 Groente- en fruitlade installeren.... 116

4.10 Tussenschot en afdekplaat van de groente- en fruitlade vervangen 117

4.10.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen... 117

4.10.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren ..... 117

4.11 Verskoellade vervangen 118

4.11.1 Verskoellade verwijderen 118

4.11.2 Verskoellade installeren.... 118

4.12 Uittrekbare lade vervangen.... 119

4.12.1 Uittrekbare lade verwijderen.... 119

4.12.2 Uittrekbare lade monteren.... 119

4.13 LED-verlichting vervangen.... 120

4.13.1 LED-verlichting verwijderen.... 120

4.13.2 LED-verlichting installeren.... 121

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
[SWHC]		Identificatie van een speciale tip (tekst en/of afbeelding)
[SHHD]		Identificatie van een eenvoudige tip(tekst)
[GC6D]		Identificatie van een link naar een video-instructie
[OBSH]		Identificatie van vereiste gereedschappen
[GC4E]		Identificatie van vereiste voorwaarden
[HS4E]		Identificatie van een voorwaarde (als ...,dan ...)
[SWHD]		Identificatie van een resultaat
[Start]	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status	Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Torxbit TX20[00340865]	6,3 mm (1/4")
Speciaal gereedschap[00342180]

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Plat scharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

√ Meubeldeur wordt verwijderd. Zie montage-instructie.
Deur is open.

4.2.1 Plat deurscharnier verwijderen


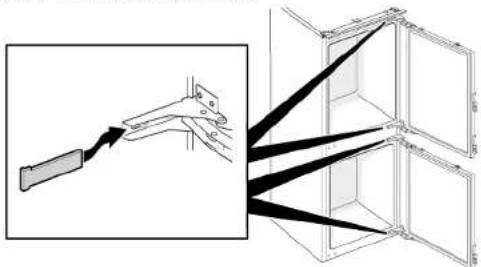

1. Verwijder vier scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de bovendeur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharnieren van bovendeur worden verwijderd.

1. 1. Draai vier schroeven los (1).

2. Schuif de onderdeur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharmieren van onderdeur worden verwijderd.

Reparatie

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Sleepscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Meubeldeur en apparaatdeur zijn gescheiden. Zie montage-instructie.

4.3.1 Sleepscharnier verwijderen

1. 1. Draai de twee schroeven los (1).

2. Verwijder het bovenste scharnier van de bovendeur (2).

3. Verwijder de bovendeur (3).
4. Draai de twee schroeven los (4).
5. Verwijder het bovenste scharnier van de onderdeur (5).
6. Verwijder de onderdeur (6).

1. 1. Verwijder vier schroeven (1).

2. Verwijder de onderste schamieren (2).

Scharnieren worden verwijderd.

4.3.2 Sleepscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Deurrek vervangen

Voorwaarde:

Deur is open.

4.4.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.4.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Plateau vervangen

Voorwaarde:

Deur is open.

4.5.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.5.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Uittrekbaar plateau vervangen

Voorwaarde:

Deur is open.

4.6.1 Uittrekbaar plateau verwijderen

1. Trek het uittrekbare plateau naar buiten tot de vergrendeling loskomt.

1. Laat het uittrekbare plateau zakken en draai het naar de zijkant eruit.

2. Het uittrekbare plateau wordt verwijderd.

4.6.2 Het uittrekbare plateau installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau van het vriesvak vervangen

Voorwaarde:

Deur is open.

4.7.1 Plateau van het vriesvak verwijderen

- Trek het plateau van het vriesvak eruit.

Plateau van het vriesvak wordt verwijderd.

4.7.2 Plateau van het vriesvak installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.8.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.8.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.9.1 Groente- en fruitlade verwijderen

1. Trek de lade er helemaal uit (1).
2. Verwijder de lade (2).

Lade wordt verwijderd.

4.9.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Tussenschot en afdekplaat van de groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.10.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen

1. Haal de glasplaat van het tussenschot af.

1. Verwijder de groente- en fruitlade.→116

2. 1. Druk op de hendel aan de onderkant aan beide kanten van het tussenschot (1).

3. Trek het tussenschot naar voren (2).

1. Til het tussenschot op en zwenk het er naar de zijkant uit.

Tussenschot wordt verwijderd.

1. 1. Til de afdekplaat van de groente- en fruitlade verwijderen op.

2. Trek de afdekplaat van de groente- en fruitlade naar voren en zwenk hem er naar de zijkant uit.

Afdekplaat van de groente- en fruitlade wordt verwijderd.

4.10.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Verskoellade vervangen

Voorwaarde:

Deur is open.

4.11.1 Verskoellade verwijderen

1. Kantel de verskoellade naar voren (1).
2. Verwijder de verskoellade (2).

Verskoellade wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Uittrekbare lade vervangen

Voorwaarde:

Deur is open.

4.12.1 Uittrekbare lade verwijderen

1. Kantel de uittrekbare lade naar voren (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade wordt verwijderd.

4.12.2 Uittrekbare lade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 LED-verlichting vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.

Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Snijletsel
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.13.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.13.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 127

4.1.1 Removing door gasket 127

4.1.2 Installing door gasket 127

4.2 Replacing flat hinge 130

4.2.1 Removing flat hinge 130

4.2.2 Installing flat hinge 132

4.3 Replacing sliding hinge 133

4.3.1 Removing sliding hinge 133

4.3.2 Installing sliding hinge 134

4.4 Replacing door rack.... 135

4.4.1 Removing door rack 135

4.4.2 Installing door rack.... 135

4.5 Replacing shelf.... 136

4.5.1 Removing shelf.... 136

4.5.2 Installing shelf.... 136

4.6 Replacing extendable shelf 137

4.6.1 Removing extendable shelf 137

4.6.2 Installing extendable shelf 137

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.4.1 Removing door rack

4.4.2 Installing door rack

▶ Purtatii mänuși de protectie.

Cerință:

4.5.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
