Ürün Tipi	Dondurucu
Marka	Siemens
Model	KI86SSDD0
Dondurucu Kullanılabilir Hacmi	210 L (tahmini)
Boyutlar (Y x G x D)	1850 x 600 x 650 mm (tahmini)
Net Ağırlık	70 kg (tahmini)
Güç Kaynağı	220-240 V, 50 Hz
İklim Sınıfı	SN-ST
Hızlı Dondurma Fonksiyonu	Evet
İç Aydınlatma	LED
Bölmeler	Dondurulmuş gıda kapları, cool-fresh kabı, teleskopik kap
Raflar	Teleskopik raflar
Kapı Contası	Çıkarılabilir ve değiştirilebilir
Yedek Parçalar Mevcut	Kapı contası, menteşeler, raflar, kaplar, LED aydınlatma
Onarılabilirlik	Tüketici tarafından onarılmak üzere tasarlanmıştır (kılavuza göre)
Buz Çözme	Otomatik (tahmini)
İndirilebilir Kullanım Kılavuzu	Evet (ücretsiz PDF)

Sık sorulan sorular - KI86SSDD0 SIEMENS

Siemens KI86SSDD0 dondurucunun sıcaklığı nasıl ayarlanır?

Sıcaklık genellikle bir düğme veya dijital ekran aracılığıyla ayarlanır. Belirli kontroller için kılavuza bakın. Dondurulmuş gıdaların saklanması için -18°C sıcaklık önerilir.

Dondurucu nasıl buz çözer?

Bu model muhtemelen otomatik buz çözme ile donatılmıştır. Manuel buz çözme gerekliyse, cihazı fişten çekin, yiyecekleri çıkarın ve kapıyı açık bırakın. Buzu çıkarmak için asla keskin aletler kullanmayın.

Dondurucunun içi nasıl temizlenir?

Cihazı fişten çekin ve tüm yiyecekleri çıkarın. Yumuşak bir bez ve ılık sabunlu suyla temizleyin. Durulayın ve kurulayın. Aşındırıcı veya sert temizleyicilerden kaçının.

Dondurucum neden ses çıkarıyor?

Normal çalışma sesleri (kompresör, sıvı dolaşımı) normaldir. Gürültü aşırıysa, cihazın düz olduğundan ve mobilyalara değmediğinden emin olun. Daha fazla ayrıntı için kılavuza bakın.

Kapı düzgün kapanmazsa ne yapmalı?

Kapı contasının temiz ve iyi durumda olduğunu kontrol edin. Mümkünse menteşeleri ayarlayın. Conta hasarlıysa, kılavuzdaki talimatları izleyerek değiştirin (bölüm 4.1).

Kapı contası nasıl değiştirilir?

Kapıyı açın, eski contayı oluktan çıkararak çıkarın. Yeni contayı köşelerden başlayarak yerleştirin. Yerine oturduğundan emin olun. Daha fazla ayrıntı için kılavuzun 4.1 bölümüne bakın.

LED aydınlatma çalışmazsa ne yapmalı?

LED aydınlatma, kalifiye bir profesyonel tarafından değiştirilmelidir. Cihazı fişten çekin ve satış sonrası servisle iletişime geçin. Kendiniz tamir etmeye çalışmayın (bölüm 4.13).

Dondurucu nasıl kurulur?

Cihazı kuru ve iyi havalandırılan, ısı kaynaklarından uzak bir yere yerleştirin. Düz olduğundan ve kapının tamamen açılabildiğinden emin olun. 30 dakika dinlendirdikten sonra fişe takın. Kurulum kılavuzuna bakın.

Dondurma kapasitesi nedir?

Bu kılavuzda dondurma kapasitesi belirtilmemiştir, ancak bu boyuttaki bir model için 24 saatte yaklaşık 10-15 kg'dır. Cihazın enerji etiketini kontrol edin.

Hızlı dondurma fonksiyonu nasıl kullanılır?

Hızlı dondurma fonksiyonunu (genellikle bir düğme) büyük miktarlarda taze yiyecek dondurmadan yaklaşık 24 saat önce etkinleştirin. Enerji tasarrufu için 24 saat sonra devre dışı bırakın.

KULLANIM KILAVUZU KI86SSDD0 SIEMENS

Onarım İpuçları - Soğutucu/Dondurucu kombine cihazı

Bu doküman hakkında 555

1.1 Önemli bilgi 555

1.1.1 Amaci 555

1.2 Sembollerinin açıklaması 555

1.2.1 Tehlike kademeleri.... 555

1.2.2 Tehlike sembolleri 555

1.2.3 İkaz bilgilerinin yapısı 556

1.2.4 Genel semboller 556

Güvenlik....557

2.1 Genel Güvenlik bilgileri 557

2.1.1 Tüm ev gereçleri 557

Ekipman ve yardım.... 558

Onarım 559

4.1 Kapı contasının değiştirilmesi.... 559

4.1.1 Kapi contasının çıkartılması 559

4.1.2 Kapi contasının takılması 559

4.2 Yassi menteşenin değiştirilmesi.... 562

4.2.1 Yassı menteşenin çıkartılması 562

4.2.2 Yassı menteşenin takılması 564

4.3 Sürgülü menteşenin değiştirilmesi 565

4.3.1 Sürgülü menteşenin çıkartılması 565

4.3.2 Sürgülü menteşenin takılması 566

4.4 Kapı rafının değiştirilmesi.... 567

4.4.1 Kapı rafının çıkartılması....567

4.4.2 Kapı rafının takılması 567

4.5 Raf yüzeyinin değiştirilmesi 568

4.5.1 Raf yüzeyinin çıkartılması 568

4.5.2 Raf yüzeyinin takılması.... 568

4.6 Uzatılabilir raf yüzeyinin değiştirilmesi.... 569

4.6.1 Uzatılabilir raf yüzeyinin çıkartılması....569

4.6.2 Uzatılabilir raf yüzeyinin takılması 569

4.7 Derin dondurucu bölmesi raf yüzeyinin değiştirilmesi 570

4.7.1 Derin dondurucu bölmesi raf yüzeyinin çıkartılması....570

4.7.2 Derin dondurucu bölmesi raf yüzeyinin takılması.... 570

4.8 Dondurulacak gıda kabının değiştirilmesi.... 571

4.8.1 Dondurulacak gıda kabının çıkartılması 571

4.8.2 Dondurulacak gıda kabının takılması 571

4.9 Meyve-sebze kabinın değiştirilmesi.... 572

4.9.1 Meyve-sebze kabının çıkartılması 572

4.9.2 Meyve-sebze kabinin takılması 572

4.10 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi 573

4.10.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması 573

4.10.2 Meyve-sebze kabı bölmesinin ve kapağının takılması.... 573

4.11 Soğutma-taze tutma kabının değiştirilmesi....574

4.11.1 Soğutma-taze tutma kabının çıkartılması 574

4.11.2 Soğutma-taze tutma kabının takılması 574

4.12 Uzatılabilir kabin değiştirilmesi....575

4.12.1 Uzatılabilir kabın çıkartılması 575

4.12.2 Uzatılabilir kabın takılması 575

4.13 LED spot ışığının değiştirilmesi 576

4.13.1 LED spot ışığının çıkartılması....576

4.13.2 LED spot ışığının takılması 577

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Special tool[00342180]

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

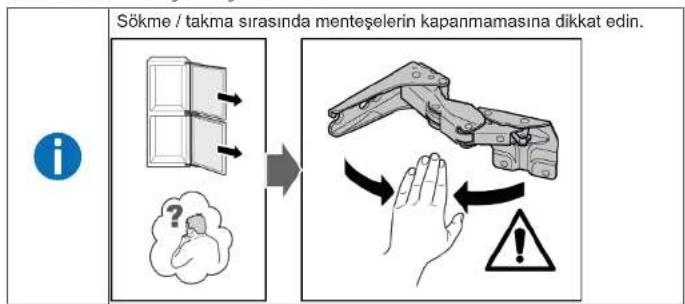

4.2 Yassı menteşenin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fışı çekilir.
Mobilya kapısı çıkartılmıştır. Bkz. Montaj Talimatı.
Kapı açık.

4.2.1 Yassı menteşenin çıkartılması

1. Dört menteşe kapağını çıkartın.


1. 1. Dört vidayı gevşetin (1).

2. Üst kapıyı dışarı kaydırarak çıkartın (2).

1. 1. Dört vidayı sökün (1).

2. Menteşeleri çıkartın (2).

Üst kapı menteşeleri çıkartılmıştır.

1. 1. Dört vidayı gevşetin (1).

2. Alt kapıyı dışarı kaydırarak çıkartın (2).

1. 1. Dört vidayı sökün (1).

2. Menteşeleri çıkartın (2).

Alt kapı menteşeleri çıkartılmıştır.

Onarim

4.2.2 Yassı menteşenin takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Sürgülü menteşenin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fışı çekilir.
Mobilya kapısı ve cihaz kapısı ayrıdır. Bkz. Montaj Talimatı.

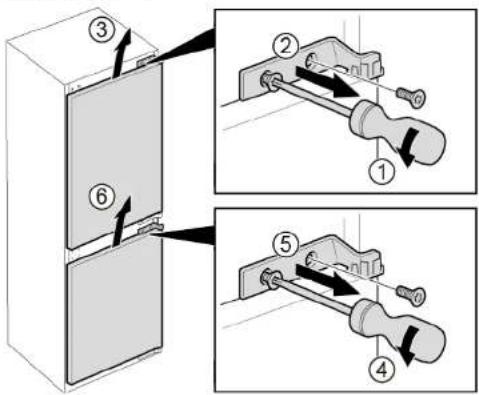

4.3.1 Sürgülü menteşenin çıkartılması

1. 1. Vidaları sökün (1).

2. Üst kapının üst menteşesini çıkartın (2).

3. Üst kapıyı sökün (3).
4. Vidalari sökün (4)
5. Alt kapının üst menteşesini çıkartın (5).
6. Alt kapıyi sökün (6).

1. 1. Dört vidayı sökün (1).

2. Alt menteşeleri çıkartın (2).

Menteşeler çıkartılmıştır.

4.3.2 Sürgülü menteşenin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.4.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.4.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.5.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.5.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Uzatılabilir raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.6.1 Uzatılabilir raf yüzeyinin çıkartılması

1. Uzatılabilir raf yüzeyini kilitleme tırnağı serbest kalana dek dışarı çekin.

1. Uzatılabilir raf yüzeyini aşağı indirin ve yana doğru döndürerek çıkartın.

2. Uzatılabilir raf yüzeyi çıkartılmıştır.

4.6.2 Uzatılabilir raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Derin dondurucu bölmesi raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Derin dondurucu bölmesi raf yüzeyinin çıkartılması

Derin dondurucu bölmesi raf yüzeyini dışarı çekin.

Derin dondurucu bölmesi raf yüzeyi çıkartılmıştır.

4.7.2 Derin dondurucu bölmesi raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

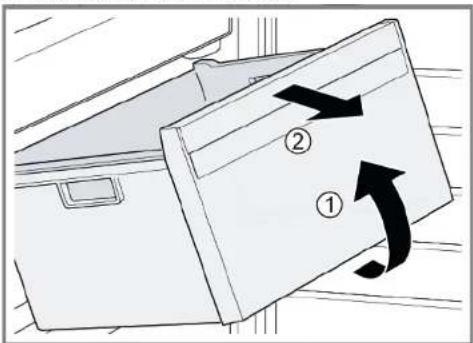

4.8.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Dondurulacak gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.8.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Meyve-sebze kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Meyve-sebze kabının çıkartılması

1. Kabı tamamen dışarı çekin (1).

2. Kabı çıkartın (2).

4.9.2 Meyve-sebze kabinin takılması

▶ Ters sira ile monte edin.

Onarim

4.10 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi

Ön kopul:

Kapı açık.

4.10.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması

1. Cam plakayı bölmeden çıkartın.

1. Meyve-sebze kabini çıkartın.→572

2. 1. Her iki bölme tarafından alt taraftaki kola bastırın (1).
3. Bölmeyi öne doğru çekin (2).

1. Bölmeyi kaldırın ve yana doğru döndürerek çıkartın.

Bölme çıkartılmıştır.

1. 1. Meyve-sebze kabinin kapağını kaldırın.

2. Meyve-sebze kabinın kapağını öne doğru çekin ve yana doğru döndürerek çıkartın.

Meyve-sebze kabinin kapağı çıkartılmıştır.

4.10.2 Meyve-sebze kabı bölmesinin ve kapağının takılması

▶ Ters sira ile monte edin.

Onarim

4.11 Soğutma-taze tutma kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Soğutma-taze tutma kabının çıkartılması

1. Soğutma-taze tutma kabını öne doğru devirin (1).
2. Soğutma-taze tutma kabını çıkartın (2).

Soğutma-taze tutma kabı çıkartılmıştır.

4.11.2 Soğutma-taze tutma kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.12 Uzatılabilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.12.1 Uzatılabilir kabin çıkartılması

1. Uzatılabilir kabı öne doğru devirin (1).
2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.12.2 Uzatılabilir kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.13 LED spot ışığının değiştirilmesi

Özel yardýmcý ekipman:

[00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır.

Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

DIKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Soğutucu bölüm rafları çıkartılmıştır.

4.13.1 LED spot ışığının çıkartılması

1. LED yan ışık kapağını çıkartın.

1. LED spot ışığı kapağını içe doğru çekin ve aynı anda öne doğru itin.

1. LED spot ışık modülünü ayırın.

1. LED spot ışığının elektrik bağlantısını ayırın.

LED spot ışığı çıkartılmıştır.

4.13.2 LED spot ışığının takılması

▶ Ters sira ile monte edin.
