KI86SSDD0 - Pakastin SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Merkki	Siemens
Malli	KI86SSDD0
Pakastimen hyötytilavuus	210 L (arvio)
Mitat (K x L x S)	1850 x 600 x 650 mm (arvio)
Nettopaino	70 kg (arvio)
Virtalähde	220-240 V, 50 Hz
Ilmastoluokka	SN-ST
Pikapakastustoiminto	Kyllä
Sisävalaistus	LED
Lokerot	Pakatut elintarvikelokerot, cool-fresh-lokero, teleskooppilokero
Hyllyt	Teleskooppihyllyt
Oven tiiviste	Irrotettava ja vaihdettava
Varaosat saatavilla	Oven tiiviste, saranat, hyllyt, lokerot, LED-valo
Korjattavuus	Suunniteltu kuluttajan korjattavaksi (käyttöohjeen mukaan)
Sulatus	Automaattinen (arvio)
Käyttöohje ladattavissa	Kyllä (ilmainen PDF)

Usein kysytyt kysymykset - KI86SSDD0 SIEMENS

Kuinka säädän Siemens KI86SSDD0 -pakastimen lämpötilaa?

Lämpötila säädetään yleensä nupista tai digitaalisesta näytöstä. Katso tarkat ohjeet käyttöoppaasta. Suositeltava lämpötila pakasteiden säilytykseen on -18°C.

Kuinka sulatan pakastimen?

Tämä malli on todennäköisesti varustettu automaattisella sulatuksella. Jos manuaalinen sulatus on tarpeen, irrota laite verkosta, poista elintarvikkeet ja jätä ovi auki. Älä koskaan käytä teräviä työkaluja jään irrottamiseen.

Kuinka puhdistan pakastimen sisäosan?

Irrota laite verkosta ja poista kaikki elintarvikkeet. Puhdista pehmeällä liinalla ja lämpimällä saippuavedellä. Huuhtele ja kuivaa. Vältä hankaavia tai voimakkaita puhdistusaineita.

Miksi pakastimeni pitää ääntä?

Normaalit käyttöäänet (kompressori, nesteen kierto) ovat normaaleja. Jos ääni on liian voimakas, tarkista, että laite on vaakasuorassa eikä kosketa huonekaluja. Katso lisätietoja käyttöoppaasta.

Mitä teen, jos ovi ei sulkeudu kunnolla?

Tarkista, että oven tiiviste on puhdas ja hyvässä kunnossa. Säädä saranat tarvittaessa. Jos tiiviste on vaurioitunut, vaihda se käyttöoppaan ohjeiden mukaisesti (kohta 4.1).

Kuinka vaihdan oven tiivisteen?

Avaa ovi, poista vanha tiiviste vetämällä se ulos urasta. Aseta uusi tiiviste aloittaen kulmista. Varmista, että se on kunnolla paikallaan. Katso tarkemmat ohjeet käyttöoppaan kohdasta 4.1.

Mitä teen, jos LED-valo ei toimi?

LED-valo on vaihdettava ammattilaisen toimesta. Irrota laite verkosta ja ota yhteyttä huoltopalveluun. Älä yritä korjata sitä itse (kohta 4.13).

Kuinka asennan pakastimen?

Sijoita laite kuivaan ja hyvin ilmastoituun paikkaan, erilleen lämmönlähteistä. Varmista, että se on vaakasuorassa ja että ovi aukeaa kokonaan. Kytke verkkovirtaan 30 minuutin lepoajan jälkeen. Katso asennusohjeet käyttöoppaasta.

Mikä on pakastuskapasiteetti?

Pakastuskapasiteettia ei ole määritelty tässä oppaassa, mutta tämän kokoiselle mallille se on noin 10-15 kg 24 tunnissa. Tarkista laitteen energiamerkintä.

Kuinka käytän pikapakastustoimintoa?

Ota pikapakastustoiminto käyttöön (usein painike) noin 24 tuntia ennen suurten tuoreiden elintarvikemäärien pakastamista. Poista toiminto käytöstä 24 tunnin kuluttua energiansäästön vuoksi.

KÄYTTÖOHJE KI86SSDD0 SIEMENS

4.1.1 Uksetihendi eemaldamine 15

4.1.2 Uksetihendi paigaldamine 151

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend soonest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Korjausvinkit - Jääkaappipakastin

i Tämä asiakirja 171

1.1 Tärkeitä tietoja.... 171

1.1.1 Tarkoitus 171

1.2 Symboleiden merkitys.... 171

1.2.1 Vaaratasot.... 171

1.2.2 Varoitusmerkit 171

1.2.3 Varoitusten rakenne 172

1.2.4 Yleiset symbolit.... 172

Turvallisuus.... 173

2.1 Yleiset turvallisuusohjeet.... 173

2.1.1 Kaikki kotitalouskoneet.... 173

Työkalut ja apuvälineet.... 174

Korjaus....175

4.1 Oven tiivisteen vaihtaminen.... 175

4.1.1 Oven tiivisteen poistaminen 175

4.1.2 Oven tiivisteen asennus 175

4.2 Litteän saranan vaihtaminen 178

4.2.1 Litteän saranan poistaminen.... 178

4.2.2 Litteän saranan asennus 180

4.3 Liukusaranan vaihtaminen 181

4.3.1 Liukusaranan poistaminen.... 181

4.3.2 Liukusaranan asennus 182

4.4 Ovihyllyn vaihtaminen.... 183

4.4.1 Ovihyllyn poistaminen 183

4.4.2 Ovihyllyn asennus.... 183

4.5 Hyllyn vaihtaminen 184

4.5.1 Hyllyn poistaminen.... 184

4.5.2 Hyllyn asennus 184

4.6 Ulosvedettävän hyllyn vaihtaminen.... 185

4.6.1 Ulosvedettävän hyllyn poistaminen 185

4.6.2 Ulosvedettävän hyllyn asennus.... 185

4.7 Pakastinosan hyllyn vaihtaminen.... 186

4.7.1 Pakastinosan hyllyn poistaminen 186

4.7.2 Pakastinosan hyllyn asennus.... 186

4.8 Pakastelokeron vaihtaminen....187

4.8.1 Pakastelokeron poistaminen 187

4.8.2 Pakastelokeron asennus.... 187

4.9 Hedelmä- ja vihanneslokeron vaihtaminen.... 188

4.9.1 Hedelmä- ja vihanneslokeron poistaminen 188

4.9.2 Hedelmä- ja vihanneslokeron asennus 188

4.10 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen 189

4.10.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen...... 189

4.10.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus .... 189

4.11 Cool-fresh-lokeron vaihtaminen 190

4.11.1 Cool-fresh-lokeron poistaminen.... 190

4.11.2 Cool-fresh-lokeron asennus 190

4.12 Ulosvedettävän lokeron vaihtaminen 191

4.12.1 Ulosvedettävän lokeron poistaminen 191

4.12.2 Ulosvedettävän lokeron asennus.... 191

4.13 LED-kohdevalon vaihtaminen 192

4.13.1 LED-kohdevalon poistaminen.... 192

4.13.2 LED-kohdevalon asennus 193

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaakuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaakuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviinloukkaantumisiin.
HUOMIO!		Varoituksen laiminlyönti voi johtaaomaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

i Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä]Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite[00342013]	60 cm x 50 cm
Torx-kärki TX20[00340865]	6,3 mm (1/4")
Erikoistyökalu[00342180]

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.
	Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.
	Oven tiivisteen sivuilla olevat pienet relät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. if Jos tiivisteen ura on vioittunut.

Ota yhteyttä asiakaspalveluun.

1. Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Litteän saranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Kalusteovi on poistettu. Katso Asennusohjeet.
Ovi on auki.

4.2.1 Litteän saranan poistaminen


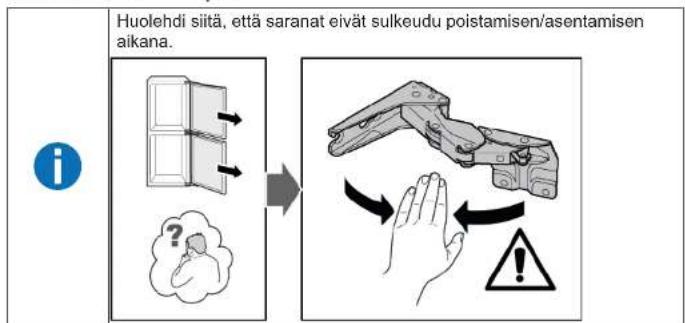

    A["Hand gesture: Huolehdi siitä, että saranat eivät sulkeudu poistamisen/asentamisen aikana."] --> B["Manual grip: Hand gesture with hand, hand pointing to correct gesture"]
    B --> C["Warning sign: An icon with exclamation mark"]

1. Poista neljä saranan suojusta.


1. 1. Löysää neljä ruuvia (1).

2. Liu'uta ylempi ovi ulos ja poista se (2).

1. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Ylemmän oven saranat on poistettu.

1. 1. Löysää neljä ruuvia (1).

2. Liu'uta alempi ovi ulos ja poista se (2).

1. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Alemman oven saranat on poistettu.

Korjaus

4.2.2 Litteän saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Liukusaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Kalusteovi ja laitteen ovi on erotettu toisistaan. Katso Asennusohjeet.

4.3.1 Liukusaranan poistaminen

1. 1. Kierrä kaksi ruuvia auki (1).

2. Poista ylemmän oven yläsarana (2).

3. Poista ylempi ovi (3).
4. Kierrä kaksi ruuvia auki (4).
5. Poista alemman oven yläsarana (5).
6. Poista alempi ovi (6).

1. 1. Poista neljä ruuvia (1).
2. Poista alasaranat (2).

Saranat on poistettu.

4.3.2 Liukusaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.4.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.4.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.5.1 Hyllyn poistaminen

▶ Vedä hylly ulos.

4.5.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Ulosvedettävän hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Ulosvedettävän hyllyn poistaminen

1. Vedä ulosvedettävää hyllyä ulos, kunnes lukitus avautuu.

1. Laske ulosvedettävää hyllyä ja vedä se ulos sivuttain kääntämällä.

2. Ulosvedettävä hylly on poistettu.

4.6.2 Ulosvedettävän hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Pakastinosan hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.7.1 Pakastinosan hyllyn poistaminen

▶ Vedä pakastinosan hylly ulos.

Pakastinosan hylly on poistettu.

4.7.2 Pakastinosan hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Pakastelokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistettu.

4.8.2 Pakastelokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Hedelmä- ja vihanneslokeron poistaminen

▶ 1. Vedä lokero kokonaan ulos (1).
2. Poista lokero (2).

Lokero on poistettu.

4.9.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen

Vaatimus:

Ovi on auki.

4.10.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen

1. Poista lasilevy välilevystä.

1. Poista hedelmä- ja vihanneslokero.→188

2. 1. Paina vipua välilevyn kummallakin puolella alhaalla (1).
3. Vedä välilevyä etusuuntaan (2).

1. Nosta välilevyä ja vedä se ulos sivuttain kääntämällä.

Välilevy on poistettu.

1. 1. Nosta hedelmä- ja vihanneslokeron suojusta.

2. Vedä hedelmä- ja vihanneslokeron suojusta etusuuntaan ja vedä se ulos sivuttain kääntämällä.

Hedelmä- ja vihanneslokeron suojus on poistettu.

4.10.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.11 Cool-fresh-lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.11.1 Cool-fresh-lokeron poistaminen

1. Kallista cool-fresh-lokeroa etusuuntaan (1).
2. Poista cool-fresh-lokero (2).

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.12 Ulosvedettävän lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.12.1 Ulosvedettävän lokeron poistaminen

1. Kallista ulosvedettävää lokeroa etusuuntaan (1).
2. Poista ulosvedettävä lokero (2).

Ulosvedettävä lokero on poistettu.

4.12.2 Ulosvedettävän lokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 LED-kohdevalon vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä.

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Jääkaappiosan hyllyt on poistettu.

4.13.1 LED-kohdevalon poistaminen

1. Irrota LED-kohdevalon suojus.

1. Vedä LED-kohdevalon suojusta sisäänpäin ja työnnä samalla eteenpäin.

1. Irrota LED-kohdevalon sähköliitäntä.

LED-kohdevalo on poistettu.

4.13.2 LED-kohdevalon asennus

Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai.... 339

1.2.2 Pavojaus simboliai 339

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
