EGT7353YOK, EGT 7353 YOK - Cuisinière ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	Electrolux
Modèle	EGT7353YOK, EGT 7353 YOK
Nombre de brûleurs	5
Type de brûleurs	1 triple couronne, 3 semi-rapides, 1 auxiliaire
Puissance brûleur triple couronne	3,8 kW (G20/G25, G30/G31) / 3,7 kW (G130)
Puissance brûleur semi-rapide	1,9 kW
Puissance brûleur auxiliaire	1,0 kW
Puissance totale	10,5 kW (G20/G25), 763 g/h (G30), 750 g/h (G31), 10,4 kW (G130)
Dimensions de la table (L x P)	680 x 510 mm
Dimensions de la niche d’encastrement (L x P)	560 x 480 mm
Alimentation électrique	230 V ~ 50 Hz
Raccordement gaz	G 1/2"
Catégorie gaz	III1c2E+3+
Classe de l’appareil	3
Allumage	Automatique avec bougie d’allumage
Sécurité	Thermocouple de sécurité (arrêt gaz si flamme s’éteint)
Matériau de la surface	Acier inoxydable (partie supérieure)
Support de casseroles	Amovibles, lavables à la main (pas au lave-vaisselle)
Nettoyage	Chiffon humide et détergent doux ; ne pas utiliser de vapeur, d’abrasifs ou de laine d’acier
Diamètre des récipients recommandé	Triple couronne : 180-260 mm ; semi-rapide : 120-220 mm ; auxiliaire : 80-180 mm
Pays de compatibilité	CZ, FR, RU, SK, TR

FOIRE AUX QUESTIONS - EGT7353YOK, EGT 7353 YOK ELECTROLUX

Comment allumer un brûleur sur la table de cuisson Electrolux EGT7353YOK ?

Tournez la manette dans le sens inverse des aiguilles d'une montre jusqu'à la position maximale (▲), puis appuyez et maintenez enfoncée pendant environ 5 secondes pour chauffer le thermocouple. Relâchez ensuite pour régler la flamme.

Que faire si le brûleur ne s’allume pas ?

Vérifiez d'abord que le chapeau et la couronne du brûleur sont correctement positionnés. Assurez-vous que l'appareil est branché et que le fusible n'a pas sauté. Si l'étincelle n'apparaît pas, nettoyez la bougie d'allumage et la couronne.

Pourquoi la flamme s’éteint-elle juste après l’allumage ?

Le thermocouple n'est pas assez chaud. Après avoir allumé, maintenez la manette enfoncée pendant environ 5 secondes pour le chauffer. Si le problème persiste, vérifiez que le thermocouple n'est pas encrassé.

Quel type de récipients puis-je utiliser sur les brûleurs à gaz ?

Utilisez des casseroles et poêles avec un fond plat, dont le diamètre correspond au brûleur (voir tableau dans la notice). Évitez la fonte, la stéatite, les grils et les plats à gratin. Ne placez pas de récipients instables ou déformés.

Comment nettoyer la table de cuisson Electrolux EGT7353YOK ?

Débranchez l'appareil et laissez-le refroidir. Retirez les supports de casseroles et nettoyez-les à la main avec de l'eau chaude et un détergent doux. Pour la surface, utilisez un chiffon humide et un produit spécifique. N'utilisez jamais de nettoyeur vapeur, d'éponges abrasives ou de laine d'acier.

Puis-je utiliser des feuilles d’aluminium sur la table de cuisson ?

Non, ne placez jamais de feuille d'aluminium sur la table de cuisson. Cela pourrait endommager la surface et perturber la combustion.

Comment éteindre un brûleur ?

Tournez la manette jusqu'au symbole ● (position Arrêt). Il est recommandé de baisser ou d'éteindre la flamme avant de retirer le récipient.

Que faire en cas de coupure de courant ?

Vous pouvez allumer manuellement le brûleur en approchant une flamme (briquet ou allumette) du brûleur, puis en tournant la manette sur la position maximale. Attendez 1 minute avant de réessayer si le brûleur ne s'allume pas.

Comment remplacer les injecteurs pour changer de type de gaz ?

L'opération doit être effectuée par un professionnel qualifié. Démontez les supports, chapeaux et couronnes, puis remplacez les injecteurs avec une clé de 7 mm par ceux correspondant au nouveau gaz. Ajustez ensuite le réglage du niveau minimal à l'aide de la vis de réglage.

Où trouver les informations de garantie et le service après-vente ?

Rendez-vous sur le site Electrolux : www.electrolux.com. Pour le service après-vente, ayez à portée de main le modèle, le PNC (numéro produit) et le numéro de série (SN) figurant sur la plaque signalétique.

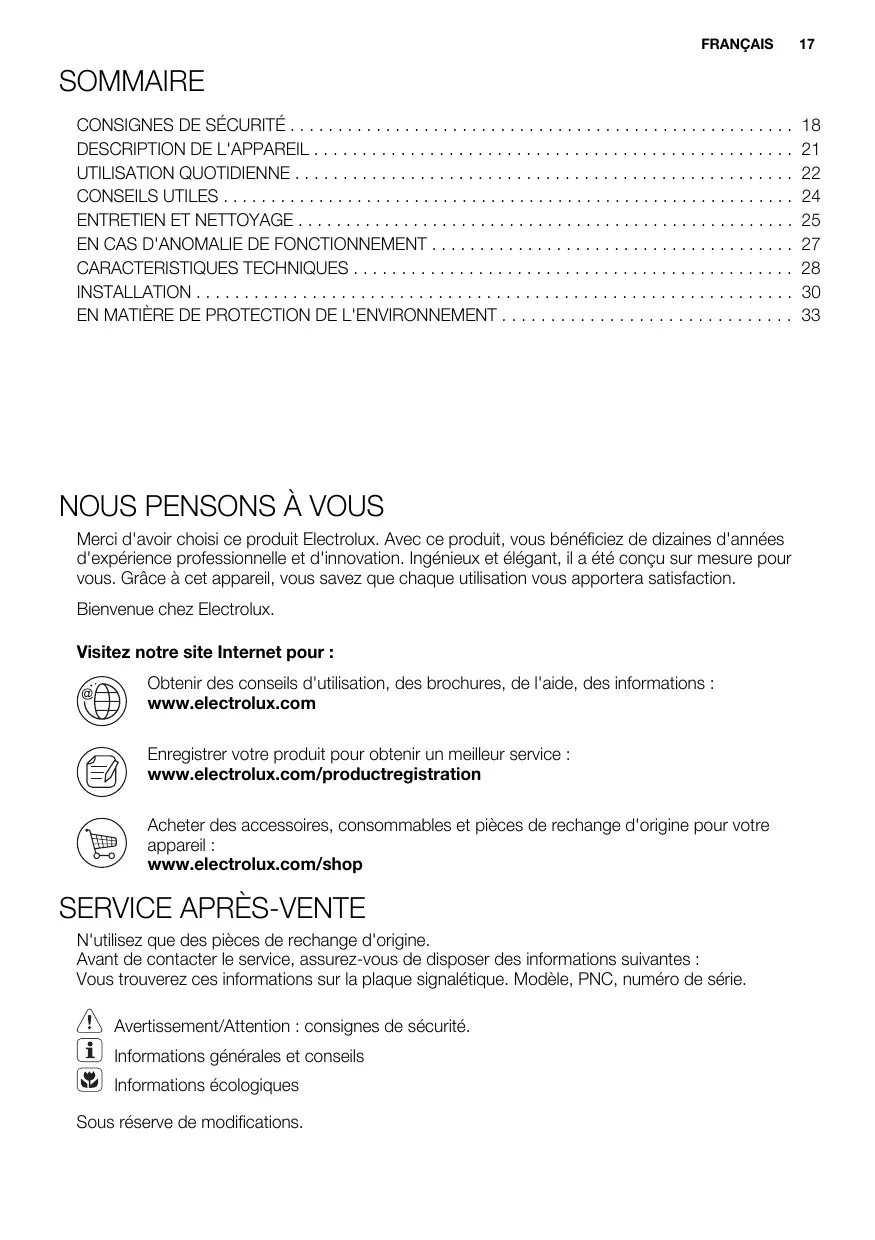

MODE D'EMPLOI EGT7353YOK, EGT 7353 YOK ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

Service après-vente

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

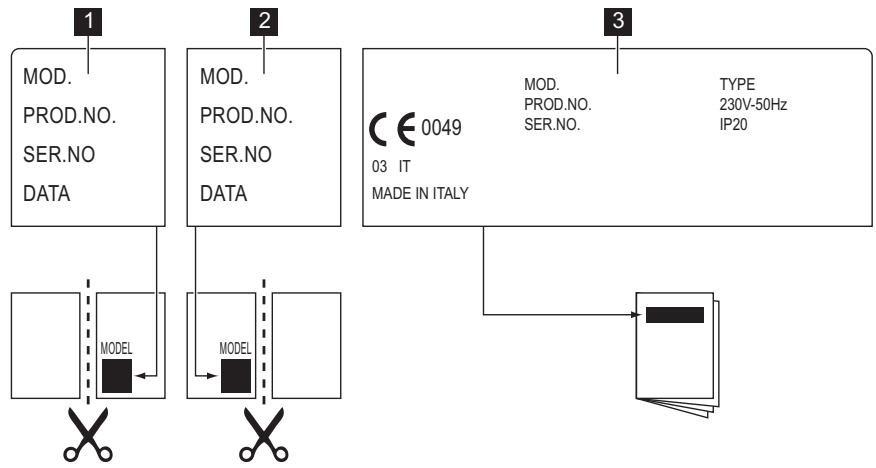

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

Consignes de sécurité

Cet appareil est adapté aux marchés

suivants : CZ FR RU SK TR

Avertissement

Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation.

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximate de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Avertissement

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

Sécurité enfants

• Cet appareil ne doit être utilisé que par des adultes. Surveillez les enfants, pour vous assurer qu'ils ne jouent pas avec cet appareil.
• Ne laissez aucun emballage à la portée des enfants. Ils risquent en effet de s'étouffer ou de se blesser.
• Ne laissez pas les enfants s'approcher de l'appareil pendant ou après son utilisation, et cela jusqu'à ce qu'il soit froid.

Application

• Retirez tous les emballages, les étiquettes et le film protecteur du panneau de la table de cuisson en acier inoxydable (le

cas échéant) avant de l'utiliser pour la première fois. Ne retirez pas la plaque signalétique. Cela peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation.
• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couvercles sur le plan de cuisson. Les récipients et leur contenu peuvent basculer. Risque de brûlure.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les graisses surchauffées s'enflamment facilement. Risque d'incendie !
• Ne laissez pas l'appareil sans surveillance en cours de fonctionnement.
• Surveillez toujours l'appareil pendant son fonctionnement.
• Évitez tout écoulement dans les orifices de la table de cuisson.
• N'utilise jamais l'appareil sans récipients de cuisson dessus.
• Cet appareil est destiné à un usage domestique normal. N'utilise jamais l'appareil à des fins commerciales ou industrielles.

Attention

Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.

Utilisez uniquement des récipients dont le diamètre correspond aux diamètres indiqués pour chaque brûleur. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) ! N'utilisez pas de récipients dont le diamètre est inférieur à la dimension du brûleur. Des flammes pourraient brûler le manche du récipient. Reportez-vous au tableau du chapitre « Conseils utiles » - Les récipients ne doivent pas toucher la zone de commande. Assurez-vous que les récipients ne dépassent pas les bords de la table de cuisson et qu'ils sont positionnés au

centre des anneaux afin d'éviter tout risque pour la sécurité.

• N'utilisez pas de scriptient instable ou dont le fond est endommagé. Risque de renversement et d'accident.
• Ne placez jamais, dans, sur ou à proximité de l'appareil, des produits inflammables ou des articles imbibés de produits inflammables ou des objets susceptibles de fondre (en plastique ou en aluminium). Risque d'explosion ou d'incendie.
• N'utilisez que les accessoires fournis avec l'appareil.
• Soyez prudent lorsque vous branchez l'appareil à des prises électriques situées à proximité. Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou des récipients brûlants. Ne laissiez pas les connexions s'emmêler.
• Si votre table de cuisson est endommagée (éclat, fêlure,...), débranchez-la de la prise électrique pour éviter tout risque d'électrocution.

Installation

• Veuillez lire attentivement cette notice d'utilisation. Le fabricant ne pourra être tenu pour responsable en cas de dommages corporels ou matériels résultant du non-respect des prescriptions suivantes.
• Pour éviter tout risque (mobiliar, immobiliar, corporel,...), l'installation, les raccordements (gaz, électricité,...), la mise en service et la maintenance de votre appareil doivent être effectués uniquement par un professionnel qualifié, selon les normes et règlements en vigueur.
• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez jamais un appareil endommagé. Si nécessaire, contactez le magasin vendeur.
• N'utilisez les appareil -dessus d'un appareil électroménager si celui-ci ne l'a pas formellement prévu.
• Installez l'appareil uniquement sur un plan de travail dont la surface est plane.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.
• Respectez la législation, la règlementation, les directives et les normes en vigueur dans le pays où est installé l'appareil (réglementations de sécurité sur le recyclage, consignes de sécurité électrique et/ou gaz).
• Respectez l'espacement minimal requis par rapport aux autres appareils.
• La protection contre les contacts accidentels doit être assurée par le montage, par exemple les tiroirs doivent être installés uniquement avec un panneau de protection directement sous l'appareil.

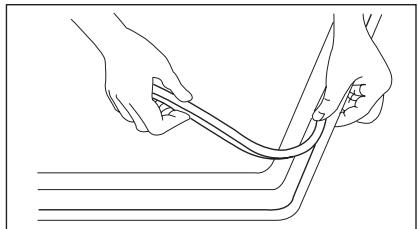

• Pour protéger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les surfaces de découpe du plan de travail.
• Le joint comble les fentes entre le plan de travail et l'appareil.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d'un lave-vaisseau ou d'un four.
• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les bénéfices chauds sur la table de cuisson pourraient se renverser à l'ouverture de celles-ci.
• Avant d'installer et d'utiliser l'appareil, assurez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pression du gaz,...). Les paramètres de réglage de l'appareil figurent sur la plaquette située à proximité du tuyau d'arrivée du gaz.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans la pièce où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenez ouverts les orifices d'aération naturelle ou installez un dispositif

dispositif d'aération mécanique (hotte à extraction mécanique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique (si elle existe).
• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié. Risque de blessure due à un choc électrique!
• Débranchez l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien. La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension. Assurez-vous que l'appareil est correctement installé de manière à éviter tout contact.
• Si les prises males et femmes sont mal serrées ou mal installées, la borne peut surchauffer.
• Le raccordement électrique ne doit être effectué que par un électricien qualifié.
• Le câble ne doit pas être tendu. Utilisez le câble d'alimentation approprié et remplacez-le par un câble spécifique adapté s'il est endommagé. Adressez-vous à votre service après-vente pour le remplacement du câble d'alimentation.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Si la patte de scellement se trouve à proximité du répartiteur, vérifie toujours que le câble d'alimentation n'entre pas en contact avec le bord de la patte.
• Les dispositifs d'isolement complètent : des disjoncteurs, des fusibles (les fusibles à visser doivent être reliés au support), des disjoncteurs différentiels et des contacteurs.

Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou matériel.
• Débranche l'appareil électriquement.
• Coupez cable d'alimentation au ras de l'appareil et mettez-le au rebut. Ecrasez les tuyaux de gaz extérieurs, s'ils existent.
• Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

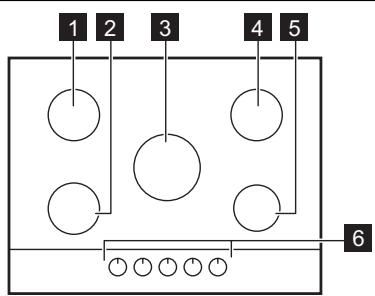

Description de la TABLE de cuisson

1 Brûleur semi-rapide 2 Brûleur semi-rapide 3 Brûleur à triple couronne 4 Brûleur semi-rapide 5 Brûleur auxiliaire 6 Manettes de commande

MANETTES DE COMMANDE

Symbole	Description
●	pas d'alimentation en gaz / position arrêt
▲	position d'alluma-ge / alimentation en gaz maximum
◇	alimentation en gaz minimum

Avertissement

Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvais usage de la flamme.

Allumez le brûleur avant de poser les plats.

Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à sa position maximale ( 🙀 📁), puis appuyer dessus pour l'enforcer.
2. Maintenez la commande appuyée pendant environ 5 secondes, cela permet au thermocouple de se rechauffer. Si non, l'alimentation en gaz sera interrompue.
3. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

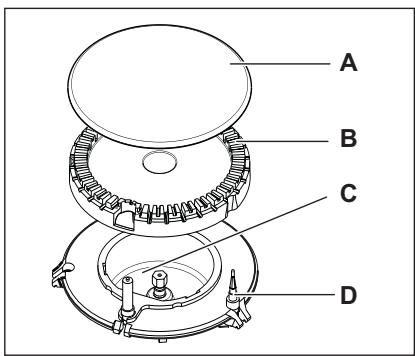

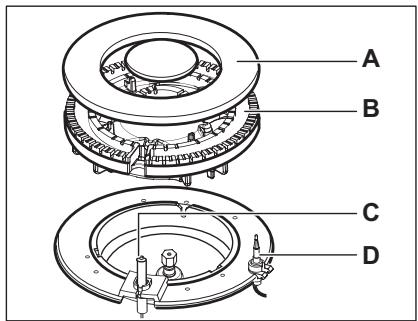

A) Chapeau du brûleur B) Couronne du brûleur C) Bougie d'allumage D) Thermocouple

Avertissement

Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relachez la manette et positionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfonsez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

Pour éteindre les bruleurs

Tournez la manette jusqu'au symbole •

Avertissement

Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

Économies d'energie

• Si possible, couvrez les casseroles.
• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide.

Avertissement

Utilisez des casseroles et des poêles dont le diamètre est compatible avec la dimension du brûleur. N'utilisez pas de récipients de cuisson qui dépasseraient des rebords de la zone de cuisson.

Brûleur	Diamètre du réci-pient
Triple couronne	180 - 260 mm
Semi-ra-pide (ar-riere gau-che)	120 - 220 mm
Semi-ra-pide (ar-riere droi-te)	120 - 220 mm
Semi-ra-pide (avant gauche)	120 - 180 mm
Auxiliaire	80 - 180 mm

Avertissement

N'utilisez pas de plats en fonte, en stéatite (ou en grès), de grils ou de plats à gratin sur les brûleurs à gaz.

Avertissement

Ne mettez pas de feuille d'aluminium sur la table de cuisson pour que la surface reste propre pendant la cuisson.

Avertissement

Les récipients ne doivent pas entrer en contact avec les commandes. Les flammes brûleraient la zone de commande. Ne placez pas le même récipient sur deux zones de cuisson.

Avertissement

Assurez-vous que les queues des récipients ne dépassent pas du rebord avant de la table de cuisson et que les récipients sont placés au centre des brûleurs pour une stabilité maximale et pour consommer moins de gaz.

Ne placez pas de casseroles instables ou déformées sur les brûleurs pour éviter des renversements et des blessures.

Avertissement

Il n'est pas conseillé d'utiliser un diffuseur de flamme.

Avertissement

Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

Avertissement

Débranche l'appareil et laissez-le refroidir avant de le nettoyer. Débranche l'appareil de la prise électrique avant tout nettoyage ou travail d'entretien.

Avertissement

Pour des raisons de sécurité, ne nettoyez pas l'appareil avec des appareils à vapeur ou à haute pression.

Avertissement

N'utilisez pas d'éponges abrasives, de tampons en laine d'acier ou d'acides. Vous risqueriez d'endommager l'appareil.

Les égratignures ou les taches sombres sur la surface n'ont aucun effet sur le fonctionnement de l'appareil.

• Vous pouvez retirer les supports de casserole pour bien nettoyer la plaque.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude et un détergent doux et séchez-les soigneusement avant de les remettre en place.
• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.
• Les supports de casseroles ne doivent pas passer au lave-vaisselle. Ils doivent être lavés à la main.
• Lorsque vous laverez les supports à la main, faites bien attention lorsque vous les essuierez, car l'émail se détache parfois des arêtes. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte.
• Après avoir lavé les supports de casserole, veillez à les remettre en place correctement.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.
• Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

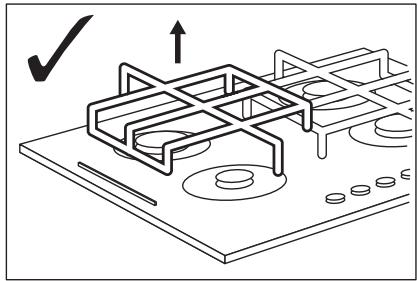

De façon à ce que les supports de casser-roles restent en position correcte, ceux-ci sont montés sur des picots métalliques sur les côtes de la table de cuisson. Pour faciliter le nettoyage, les supports de casser-roles sont démontables. Soulevez les supports de casser-roles en les maintenant en position horizontale comme illustré dans la figure 2.

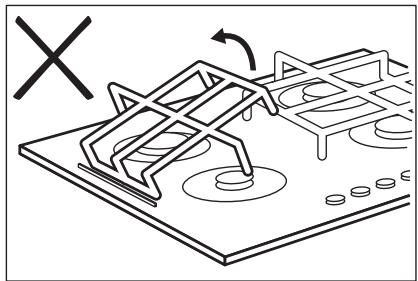

Évitez de soulever les supports de casseroles d'un mouvement angulaire, car cela pourrait exercer une contrainte sur les picots métalliques. Cela risquerait d'endommager les picots et d'entrainer leur rupture.

Figure 2

Enlevez les salissures :

1. Enlevez immédiatement : plastique fondu, feuilles plastique et les aliments contenant du sucre.
2. Mettez l'appareil à l'arrêt et laissez-le refroidir avant de procéder au nettoyage : des cercles de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un nettoyant spécifique pour la surface de la table de cuisson.
3. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.
4. Pour finir, essuyez l'appareil à l'aide d'un chiffon propre.

Avertissement

N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou entre les bords des brûleurs et l'encadrement (si présent).

Avertissement

Ne faites pas glisser les récipients sur le verre car ils pourraient en rayer la surface. De même, ne faites pas tomber d'objets durs ou pointus sur le verre. Ne cognez pas non plus contre les rebords de la table de cuisson.

Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

En cas d'anomalie de fonctionnement

Anomalie	Cause possible	Solution
Aucune étincelle ne se produit à l'allumage.	Il n'y a pas d'alimentation électrique.	Vérifiez si l'appareil est bien branché et allumé; Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié.
	Le couvercle et la cou-ronne du brûleur sont mal positionnés.	Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés.
La flamme s'éteint immédiatement après l'alluma-ge.	Le thermocouple n'est pas suffisamment chauffé.	Après avoir allumé la flamme, continuez à ap-puyez sur le bouton pendant environ 5 secondes.
Les flammes sont irrégulées.	La couronne du brûleur doit être encrassés avec des restes d'aliments.	vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la cou-ronne.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après-vente ou du revendeur peut être facturé même en cours de garantie.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide

Description du modèle - Référence produit (PNC).... - Numéro de série (S. N.)....

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente.

Étiquettes fournies avec le SAC d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

Collez-la sur la carte de garantie et envoyez cette partie Collez-la sur la carte de garantie et conservez cette partie

3 Collez-la sur la notice d'utilisation

Dimensions de la table de cuisson

Largeur :	680 mm
Longueur :	510 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur :	560 mm
Longueur :	480 mm

Puissance

Brûleur à triple couronne:	3,8 KW
Brûleur semi-rapi-de:	1,9 KW
Brûleur auxiliaire:	1,0 KW

PUISSANCE TO-TALE:	G20/G25 (2E+)20/25 mbar =10,5 kWG30 (3+) 28-30mbar = 763 g/hG31 (3+) 37 mbar= 750 g/hG130 (1c) 8 mbar= 10,4 kW
Alimentation élec-trique:	230 V ~ 50 Hz
Catégorie:	III1c2E+3+
Raccordement au gaz:	G 1/2 "
Alimentation en gaz:	G20/G25 (2E+)20/25 mbar
Classe de l'appa-reil :	3

Diamètres de by-pass

Brûleur	Ø by-pass en 1/100 mm
Auxiliaire	28
Semi-rapide	32
Triple couronne	56

Brûleurs à gaz

BRÜ-LEU R	PUIS-SAN-CE NORMALE	PUIS SANS-CERÉ-DUI-TE	PUISSANCE NORMALE
			GAZ NATURELG20/G25 (2E+)20/25 mbar			LPG (butane/propane)G30/G31 (3+)28-30/37 mbar			GAZ DEVILLEG130 (1c)8 mbar
	kW	kW	inj.1/100m	G2020 mbar	G2525 mbar	inj.1/100m	G3028-30mbar	G3137 mbar	inj.1/100m	m³/h
				m³/h	m³/h		g/h	g/h
Auxi-liaire	1.0	0.33	70	0.095	0.111	50	73	71	127	0.140
Semi-rapi-de	1.9	0.45	96	0.181	0.210	71	138	136	195	0.266
Triple cou-ronne	3.8(G20/G25,G30/G31)3.7(G130)	1.4	146	0.362	0.421	98	276	271	348	0.517

Avertissement

Les instructions suivantes concernant l'installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être arrêtés. Soyez également vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression d'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

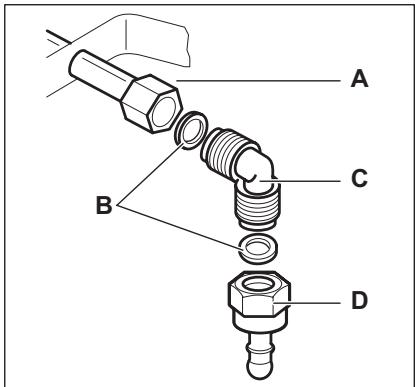

A) Bout du tuyau avec écrou B) Rondelle (la rondelle supplémentaire ne concerne que la Slovénie et la Turquie) C) Coude D) Porte-tuyau en caoutchouc pour gaz liquide (uniquement pour la Slovénie et la Turquie)

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil. - Butane / Propane : Un tube souple, équipé de ses colliers, peut être utilisé s'il est visible sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est visible sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers. Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. Le tuyau flexible s'applique lorsque :

• il ne doit pas devenir plus chaud que la température ambiante, à savoir plus de 30°C;
• il ne montre aucun étranglement;
• il n'est soumis à aucune traction et aucune torsion;
• il n'entre pas en contact avec la découverte ou les coins tranchants;
• il est visible sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais présente une élasticité correcte;
• les colliers de serrage ne sont pas rouillés;
• La date d'expiration n'est pas passée.

Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Quand l'installation est terminée, assurez-vous que chaque raccord est étanche en utilisant une solution savonneuse, et non une flamme!

Reemplacement des injecteurs

1. Démontez les supports des cassetoles.
2. Démontez les chapeaux et les couronnes du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).
4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage.

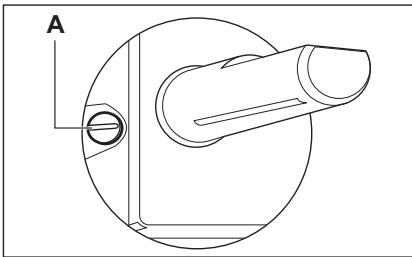

Vis de réglage

• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne).
• Si vous passez du gaz naturel G20/G25 20/25 mbar au gaz de ville G130 8 mbar, dé
• Si vous passez du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).
• Si vous passez du gaz liquefied au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 1 tour (1/2 tour pour un brûleur à triple couronne).

Avertissement

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

Branchement électrique

L'appareil doit être relié à la terre en respectant bien les précautions de sécurité. - Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales. - Cet appareil est alimenté à l'aide d'un câble principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifique sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur. Utilisez toujours une prise antichoc correctement installée. Assurez-vous que la prise principale est accessible après installation.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifie[ifiez] que la prise de terre est conforme aux règlements en vigueur.
• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des déclencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes) doit toujours être relié à la phase sous tension.

Reemplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu’avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d’environ 2 cm que le câble de phase marron (ou noir).

ENCASTREMENT

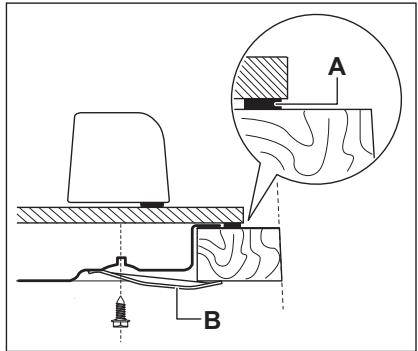

A) joint fourni B) équerres fournies

Élément de cuisine avec porte

Le panneau installé sous la table de cuisine doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire.

A) Panneau amovible B) Espace pour les branchements

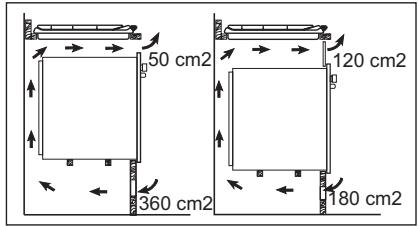

L'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

Élément de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans notre centre local de recyclage ou contactez vos services municipaux.
