Type de produit	Hotte aspirante encastrable ou murale
Marque	Bertazzoni
Modèle	KR70HER1NDA
Largeur	70 cm
Distance minimale au-dessus d'une cuisinière	650 mm (sauf indications contraires du fabricant de la cuisinière)
Alimentation électrique	220-240 V, 50/60 Hz (à vérifier sur la plaque signalétique)
Puissance motrice approximative	250 W
Éclairage	LED intégré, remplacement par service après-vente
Vitesses moteur	4 vitesses : 1, 2, 3 et Intensive (temporisée 6 minutes)
Fonction 24h	Aspiration 10 minutes par heure pendant 24h
Fonction Delay	Extinction automatique différée de 30 minutes
Filtres à graisse	Lavables au lave-vaisselle, à nettoyer tous les 2 mois (ou plus souvent selon usage)
Filtre à charbon actif	Non lavable, à remplacer tous les 4 mois (ou plus souvent selon usage)
Alarme saturation filtres	Voyant S1 : fixe pour filtre à graisse (100h), clignotant pour charbon (200h)
Réinitialisation alarme	Appuyer sur T3 pendant 3 secondes (toutes charges éteintes)
Télécommande	Incluse, pile CR2032 (non fournie)
Classe électrique	Classe I (nécessite mise à la terre)
Diamètre conduit d'évacuation	Minimum 120 mm
Utilisation	Domestique uniquement, pour éliminer les odeurs de cuisson
Entretien extérieur	Chiffon humide et détergent neutre
Service après-vente	Pour pièces détachées et réparations, contacter le fabricant ou un technicien agréé

FOIRE AUX QUESTIONS - KR70HER1NDA BERTAZZONI

Comment nettoyer les filtres à graisse de ma hotte Bertazzoni KR70HER1NDA ?

Les filtres à graisse doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. L'alarme S1 fixe indique qu'il est temps de les laver.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénéré. Il doit être remplacé environ tous les 4 mois, ou plus souvent si l'utilisation est intense. L'alarme S1 clignotante signale le remplacement nécessaire.

Quelle est la distance de sécurité entre la hotte et la cuisinière ?

La distance minimale recommandée est de 650 mm entre le plan de cuisson et la hotte. Si les instructions de la cuisinière à gaz spécifient une distance plus grande, suivez ces dernières.

Comment utiliser la télécommande de la hotte ?

La télécommande fonctionne avec une pile CR2032 (non fournie). Elle permet de démarrer/arrêter le moteur, allumer/éteindre l'éclairage, activer la vitesse intensive, le mode Delay (30 min) et le mode 24h (10 min/h). Voir le tableau des commandes dans la notice.

Que signifie le voyant S1 sur la hotte ?

Le voyant S1 fixe indique que les filtres à graisse doivent être lavés (après 100 heures de fonctionnement). Le voyant S1 clignotant signale que le filtre à charbon actif doit être remplacé (après 200 heures). Dans les deux cas, nettoyez ou remplacez les filtres.

Comment activer le mode 24h sur la hotte Bertazzoni ?

Le mode 24h permet une aspiration de 10 minutes par heure pendant 24 heures. Pour l'activer, maintenez enfoncée la touche T1 (ou la touche correspondante sur la télécommande) pendant environ 2 secondes. Le mode 24h ne peut pas être activé si le mode Intensive ou Delay est actif.

Comment réinitialiser l'alarme de saturation des filtres ?

Assurez-vous que le moteur et l'éclairage sont éteints. Maintenez enfoncée la touche T3 pendant environ 3 secondes jusqu'à ce que le voyant S1 clignote 3 fois. Cela réinitialise l'alarme des filtres à graisse. Pour activer/désactiver l'alarme du filtre à charbon, utilisez la touche T4 (voir notice).

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais veillez à ce que la pièce soit correctement ventilée pour éviter le retour des gaz de combustion. La pression négative ne doit pas dépasser 0,04 mbar. Ne flambez jamais d'aliments sous la hotte et ne laissez pas de feux vifs allumés sans surveillance.

Que faire si le moteur de la hotte ne démarre pas ?

Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous que les commandes ne sont pas en mode veille. Si le problème persiste, contactez le service après-vente agréé Bertazzoni pour une réparation.

Comment changer l'éclairage LED de la hotte ?

L'éclairage LED est intégré et doit être remplacé par un professionnel. Pour toute intervention, veuillez contacter le service après-vente Bertazzoni afin d'obtenir la pièce adaptée et une installation sécurisée.

MODE D'EMPLOI KR70HER1NDA BERTAZZONI

HOTTE DE CUISINE - Manuel d'utilisation

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

- Assurez-vous que la tension du secteur correspond à celle indi-

quée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.

• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.
• Ne pas évacuer l'air à travers

une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.

• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

AVERTISSEMENT : toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de déve-

lopper un incendie.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

• Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuventdevenirtrèschaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien. Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole ✉ marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

3. NETTOYAGE ET ENTRETIEN

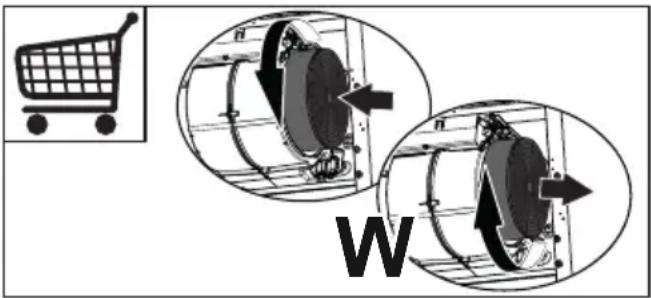

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

- Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

4. COMMANDES

Touche	Led Fonction
L - Al	lume/Éteint les	lumières à la luminosité maximum.
	-	Appuyer sur la touche pendant 2 sec. pour allumer/éteindre l'éclairage de la hotte à intensité réduite.
T1 Fixe	Démarre/Coupe le moteur en première vitesse.
	Clignotante	Fonction 24hGarder la touche appuyée pendant environ 2 secondes pour démarrer/couper le moteur en mode Rechange Air 24h, une vitesse qui permet une aspiration de 10 minutes par heure sur un cycle de 24h. Le mode 24 h n'est pas activable si le mode Intensive ou Delay sont actifs.
T2 Fixe	Démarre le	moteur en deuxième vitesse.
	Clignotante	Fonction DelayGarder la touche appuyée pendant environ 3 secondes pour activer/désactiver la fonction Delay (l'extinction automatique du moteur, des ventilateurs et de l'éclairage différé de 30'). Non activable si le mode Intensive ou 24h sont actifs.
T3 Fixe	Démarre le	moteur en troisième vitesse.
	Clignotante	Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage) pour effectuer le reset de l'alarme de saturation des filtres. La led S1 clignote 3 fois.
T4 Fixe	Démarre le	moteur en vitesse Intensive.Cette vitesse est temporisée à 6 minutes. Après ce délai, le système retourne automatiquement à la vitesse précédemment sélectionnée. Si activée à partir du moteur à l'arrêt, à la fin du délai préfixé le système passe en mode OFF.
	Clignotante	Garder la touche appuyée pendant environ 2 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres à charbon actif s'active. Les 4 leds des touches clignotent 2 fois.Pour la désactiver, appuyer de nouveau sur la touche pendant encore 2 secondes. Les 4 leds des touches clignotent 1 fois.
S1	Fixe	Signale l'alarme de saturation des filtres à graisse métalliques et la nécessité de les laver. L'alarme se déclenche après 100 heures de fonctionnement effectif de la hotte
	Clignotante	Signale, lorsque l'alarme de saturation du filtre anti-odeur à charbon actif est activée, que le filtre doit être remplacé. Laver aussi les filtres à graisse métalliques. L'alarme de saturation du filtre anti-odeur à charbon actif entre en fonction après 200 heures de fonctionnement effectif de la hotte.

5. TÉLÉCOMMANDE

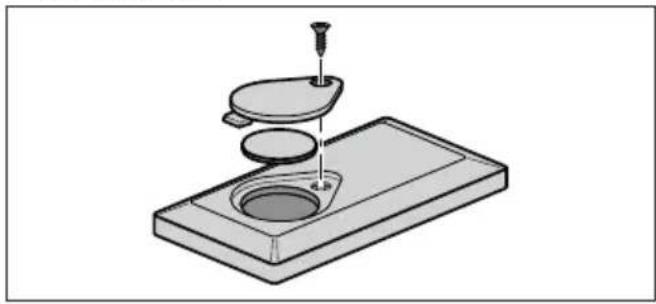

La télécommande est alimentée par une batterie 3 V type CR2032 (non comprise).

• Ne pas ranger la commande à proximité de sources de chaleur.
• Ne pas jeter les batteries dans la nature, mais les déposer dans les bornes de collecte.

	↓	Démarre et arrête le moteur.
	↓↑	-
	%	-
		Allume/Éteint l'éclairage.
		Appuyer sur la touche pendant 2 sec. pour allumer/éteindre l'éclairage de la hotte à intensité réduite.
	↔	Branche / Débranche la fonction Intensive.
	↔	Appui bref : branche / débranche la fonction Delay : le débranchement automatique retardé de 30'. L'afficheur indique la vitesse de fonctionnement et le point en bas à droite clignote une fois par seconde.Appuyer pendant 2 secondes pour activer/désactiver la fonction 24h : branche le moteur à la première vitesse et permet une aspiration de 10 minutes par heure. L'afficheur indique le numéro 24 et le point en bas à droite clignote une fois par seconde.
+		Augmente la vitesse d'exercice du moteur.
-		Diminue la vitesse d'exercice du moteur.

6. ÉCLAIRAGE

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
