Tipo di prodotto	Cappa aspirante da incasso o da parete
Marca	Bertazzoni
Modello	KR70HER1NDA
Larghezza	70 cm
Distanza minima sopra un fornello	650 mm (salvo diverse indicazioni del produttore del fornello)
Alimentazione elettrica	220-240 V, 50/60 Hz (da verificare sulla targhetta)
Potenza motore approssimativa	250 W
Illuminazione	LED integrato, sostituzione da parte del servizio post-vendita
Velocità motore	4 velocità: 1, 2, 3 e Intensiva (temporizzata 6 minuti)
Funzione 24h	Aspirazione 10 minuti all'ora per 24h
Funzione Delay	Spegnimento automatico ritardato di 30 minuti
Filtri antigrasso	Lavabili in lavastoviglie, da pulire ogni 2 mesi (o più spesso in base all'uso)
Filtro a carbone attivo	Non lavabile, da sostituire ogni 4 mesi (o più spesso in base all'uso)
Allarme saturazione filtri	Spia S1: fissa per filtro antigrasso (100h), lampeggiante per carbone (200h)
Reset allarme	Premere T3 per 3 secondi (tutto spento)
Telecomando	Incluso, batteria CR2032 (non fornita)
Classe elettrica	Classe I (necessita messa a terra)
Diametro condotto di scarico	Minimo 120 mm
Utilizzo	Solo domestico, per eliminare gli odori di cottura
Manutenzione esterna	Panno umido e detergente neutro
Servizio post-vendita	Per ricambi e riparazioni, contattare il produttore o un tecnico autorizzato

Domande frequenti - KR70HER1NDA BERTAZZONI

Come pulire i filtri antigrasso della mia cappa Bertazzoni KR70HER1NDA?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di utilizzo intensivo). Possono essere lavati in lavastoviglie o a mano con un detergente neutro. La spia S1 fissa indica che è ora di lavarli.

Quando è necessario sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile né rigenerabile. Deve essere sostituito circa ogni 4 mesi, o più spesso se l'uso è intenso. La spia S1 lampeggiante segnala la necessità di sostituzione.

Qual è la distanza di sicurezza tra la cappa e il fornello?

La distanza minima raccomandata è di 650 mm tra il piano cottura e la cappa. Se le istruzioni del piano a gas specificano una distanza maggiore, seguire queste ultime.

Come utilizzare il telecomando della cappa?

Il telecomando funziona con una batteria CR2032 (non fornita). Permette di avviare/arrestare il motore, accendere/spegnere l'illuminazione, attivare la velocità intensiva, la modalità Delay (30 min) e la modalità 24h (10 min/h). Vedere la tabella dei comandi nel manuale.

Cosa significa la spia S1 sulla cappa?

La spia S1 fissa indica che i filtri antigrasso devono essere lavati (dopo 100 ore di funzionamento). La spia S1 lampeggiante segnala che il filtro a carbone attivo deve essere sostituito (dopo 200 ore). In entrambi i casi, pulire o sostituire i filtri.

Come attivare la modalità 24h sulla cappa Bertazzoni?

La modalità 24h consente un'aspirazione di 10 minuti all'ora per 24 ore. Per attivarla, tenere premuto il tasto T1 (o il tasto corrispondente sul telecomando) per circa 2 secondi. La modalità 24h non può essere attivata se la modalità Intensiva o Delay è attiva.

Come resettare l'allarme di saturazione dei filtri?

Assicurarsi che il motore e l'illuminazione siano spenti. Tenere premuto il tasto T3 per circa 3 secondi finché la spia S1 lampeggia 3 volte. Questo resetta l'allarme dei filtri antigrasso. Per attivare/disattivare l'allarme del filtro a carbone, utilizzare il tasto T4 (vedere manuale).

Posso usare la cappa con un fornello a gas?

Sì, ma assicurarsi che l'ambiente sia adeguatamente ventilato per evitare il ritorno dei gas di combustione. La pressione negativa non deve superare 0,04 mbar. Non fiammeggiare mai cibi sotto la cappa e non lasciare fiamme vive accese senza sorveglianza.

Cosa fare se il motore della cappa non si avvia?

Controllare prima che la cappa sia correttamente collegata e che l'interruttore non sia scattato. Assicurarsi che i comandi non siano in modalità standby. Se il problema persiste, contattare il servizio post-vendita autorizzato Bertazzoni per una riparazione.

Come cambiare l'illuminazione LED della cappa?

L'illuminazione LED è integrata e deve essere sostituita da un professionista. Per qualsiasi intervento, contattare il servizio post-vendita Bertazzoni per ottenere il pezzo adatto e un'installazione sicura.

MANUALE UTENTE KR70HER1NDA BERTAZZONI

CAPPA - Libretto di uso IT

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo sca-rico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere eva-

cuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolo-samente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

- Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

- L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o

altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo Ⓧ sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

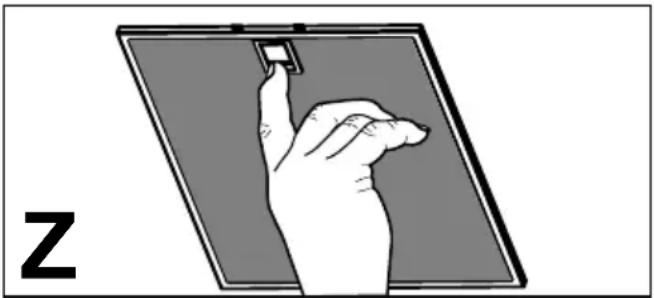

3. PULIZIA E MANUTENZIONE

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

4. COMANDI

Luci Led Funzione
L - Accende/Spegne le		luci alla massima luminosità.
		- Tenendo premuto il tasto per circa 2 secondi Accende/Spegne le Luci di Cortesia.
T1 Fisso Accende/Spegne il motore alla prima velocità.
			Lampeggiante Funzione 24h:Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva il motore alla modalità Ricambio Aria 24h, una velocità che consente un'aspirazione di 10 minuti ogni ora, per un ciclo di 24 ore.
T2 Fisso Accende il motore alla seconda velocità.
			Lampeggiante Funzione Delay:Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Motore, delle Ventole e dell'Illuminazione ritardato di 30').Non attivabile con Intensiva o 24h accesi.
T3 Fisso Accende il motore alla terza velocità.
			Lampeggiante Tenendo premuto il tasto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset dell'allarme saturazione Filtri, visualizzando il triplo lampeggio del Led S1.
T4 Fisso Accende il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.
			Lampeggiante Tenendo il tasto premuto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l'allarme dei Filtri al Carbone attivo visualizzando un doppio lampeggio del relativo Led.Per disattivarlo, si preme di nuovo il tasto per altri 2 secondi visualizzando un lampeggio singolo del relativo Led.
S1	Fisso	Segnala l'allarme saturazione Filtri Antigrasso metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.
	Lampeggiante	Segnala, quando è attivato, l'allarme saturazione Filtro Antiodore al Carbone Attivo, che deve essere sostituito; devono anche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione Filtro Antiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

5. TELECOMANDO

Il telecomando è alimentato con una batteria da 3 V del tipo CR2032 (non inclusa).

• Non riporre il telecomando in prossimità di fonti di calore.
• Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

	○	Accende e spegne il motore.
	↓↑	-
	%	-
		Accende/Spegne le luci.
		Tenendo premuto il tasto per circa 2 secondi Accende/Spegne le Luci di Cortesia.
	∅	Attiva/Disattiva la funzione Intensiva.
	∅	Pressione breve: Attiva/Disattiva la funzione Delay: lo spegnimento automatico ritardato di 30'. Il display visualizza la velocità di esercizio e il punto in basso a destra lampeggia una volta al secondo.Premuto per 2 secondi, Attiva/Disattiva la fun-zione 24h: attiva il motore alla prima velocità e consente un'aspirazione di 10 minuti ogni ora. Sul display viene visualizzato il numero 24 e il punto in basso a destra lampeggia una volta al secondo.
+		Incrementa la velocità di esercizio del motore.
	-	Decrementa la velocità di esercizio del motore.

6. ILLUMINAZIONE

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
