Palma 30.3067.10 - Thermomètre environnemental TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre de piscine radio-piloté
Marque	TFA
Modèle	Palma 30.3067.10
Dimensions station de base	70 x 23 (56) x 98 mm
Poids station de base	65 g (appareil seulement)
Dimensions émetteur de piscine	81 x 81 x 151 mm
Poids émetteur de piscine	146 g (appareil seulement)
Alimentation station de base	2 piles 1,5 V AAA (non incluses, utiliser piles alcalines)
Alimentation émetteur de piscine	2 piles 1,5 V AAA (non incluses, utiliser piles alcalines)
Plage de mesure intérieure	-10 °C à +60 °C (14 °F à 140 °F)
Plage de mesure eau (émetteur)	-20 °C à +60 °C (-4 °F à 140 °F)
Résolution	0,1 °C
Précision	±1 °C (de 0 à 50 °C), ±2 °C au-delà
Fréquence radio	433 MHz
Portée	Environ 60 mètres (champ libre)
Profondeur de mesure	120 mm
Fonctions principales	Température ambiante, température de l'eau sans fil, valeurs max/min, jusqu'à 3 émetteurs, sélection de canal, affichage °C/°F
Entretien et nettoyage	Chiffon doux et humide ; ne pas utiliser de solvants ni d'agents abrasifs
Sécurité	Piles hors de portée des enfants ; ne pas court-circuiter, démonter ou recharger les piles ; monter l'émetteur avec soin pour éviter les infiltrations d'eau
Pièces détachées et réparabilité	Émetteurs supplémentaires disponibles (réf. 30.3240.10 pour piscine, réf. 30.3215.02 pour extérieur) ; ne pas réparer soi-même ; contacter le vendeur
Informations générales	Certifié CE et conforme à la directive DEEE ; notice téléchargeable sur le site TFA

FOIRE AUX QUESTIONS - Palma 30.3067.10 TFA

Comment installer l'émetteur de piscine ?

Montez l'émetteur en suivant la notice : ouvrez le couvercle de fermeture en tournant dans le sens des flèches, insérez 2 piles AAA en respectant la polarité, puis replacez le support de piles. Assurez-vous que le joint d'étanchéité est bien en place avant de revisser le couvercle. L'émetteur flotte à la surface ; utilisez la corde de fixation pour le sécuriser.

Que faire si la station de base n'affiche pas la température de l'eau ?

Vérifiez les piles de l'émetteur et de la station de base. Assurez-vous que l'émetteur est allumé et que le canal est réglé sur 1 (ou le même que celui sélectionné sur la station). Si le problème persiste, effectuez une recherche manuelle en maintenant la touche CH de la station enfoncée pendant 3 secondes. Éliminez les sources parasites (téléviseur, ordinateur) et rapprochez les appareils.

Comment consulter les températures maximales et minimales ?

Appuyez sur la touche MAX/MIN de la station de base. Une première pression affiche MAX et les valeurs maximales enregistrées pour la température intérieure et celle de l'eau. Une deuxième pression affiche MIN et les valeurs minimales. Une troisième pression revient en mode normal. Pour effacer les valeurs mémorisées, appuyez sur CLEAR pendant que les max ou min sont affichés.

Puis-je ajouter plusieurs émetteurs ?

Oui, vous pouvez connecter jusqu'à 3 émetteurs (réf. 30.3240.10 pour la piscine ou 30.3215.02 pour l'extérieur). Pour chaque émetteur, réglez un canal différent (1, 2 ou 3) à l'aide de l'interrupteur CH situé à l'arrière de l'écran. La station de base les reconnaît automatiquement. Utilisez la touche CH pour parcourir les canaux ou activez le mode rotation pour afficher tous les émetteurs en alternance.

Quelle est la portée du signal radio ?

La portée est d'environ 60 mètres en champ libre. Les murs épais, en particulier avec des parties métalliques, peuvent réduire considérablement la portée. Si la réception est mauvaise, essayez de déplacer la station de base ou l'émetteur.

Comment entretenir l'appareil ?

Nettoyez la station de base avec un chiffon doux et humide. N'utilisez jamais de solvants ou de produits abrasifs. Pour l'émetteur de piscine, vérifiez régulièrement l'étanchéité du joint en silicone. Retirez les piles si vous n'utilisez pas l'appareil pendant une longue période.

Quelles piles utiliser et comment les remplacer ?

Utilisez des piles alcalines AAA de 1,5 V (non incluses). Ne mélangez pas piles anciennes et neuves, ni différents types. Pour remplacer les piles, ouvrez le compartiment piles de la station de base ou de l'émetteur (pour l'émetteur, dévissez le couvercle de fermeture). Après remplacement, il peut être nécessaire de rétablir la liaison en effectuant une recherche manuelle.

L'affichage indique 'LL.L' ou 'HH.H', que faire ?

Ces messages indiquent que la température mesurée est hors de la plage de mesure : 'LL.L' pour une température trop basse, 'HH.H' pour une température trop élevée. Pour la station de base, la plage est de -10°C à +60°C ; pour l'émetteur de piscine, de -20°C à +60°C. Si la température est dans cette plage et que l'erreur persiste, vérifiez les piles et la position de l'émetteur.

Comment basculer entre °C et °F ?

Sur la station de base, appuyez sur la touche °C/°F en mode normal pour alterner entre l'affichage en degrés Celsius (°C) et en degrés Fahrenheit (°F). L'émetteur de piscine dispose également d'un interrupteur °C/°F à l'arrière de l'écran (sous le couvercle).

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil ni les piles avec les ordures ménagères. Déposez les piles usagées dans un point de collecte prévu à cet effet. L'appareil doit être recyclé conformément à la directive DEEE (déchets d'équipements électriques et électroniques). Rapportez-le dans une déchetterie agréée ou à votre revendeur.

MODE D'EMPLOI Palma 30.3067.10 TFA

PALMA – Thermomètre de piscine radio-piloté

Nous vous remercions d'avoir choisi l'appareil de la société TFA.

1. Avant d'utiliser votre appareil

• Veuillez lire attentivement le mode d'emploi.
  Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous lirez quelques conseils en cas de dysfonctionnement.
• En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits légaux en cas de défaut si celui-ci résulte d'une utilisation non-conforme.
• Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-respect du présent mode d'emploi. De même, nous n'assumons aucune responsabilité pour des relevés incorrects et les conséquences qu'ils pourraient engendrer.
• Suivez bien toutes les consignes de sécurité !
• Conservez soigneusement le mode d'emploi !

2. Contenu de la livraison

• Thermomètre de piscine radio-piloté (station de base)
• Émetteur de piscine (N° de l'art. 30.3240.10)
• Mode d'emploi

3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil

• Pour piscine et bassin
• Température de l'eau sans fil (433 MHz), rayon d'action env. 60 mètres (champ libre)
• Capteur avec 120 mm de mesure de profondeur
  • Température ambiante
  • Valeurs maximales et minimales
• Peut être complété de jusqu'à 3 émetteurs

4. Pour votre sécurité

• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l'appareil à d'autres fins que celles décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

PALMA – Thermomètre de piscine radio-piloté

Attention! Danger de blessure :

• Gardez vos appareils et les piles hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d'une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans l'espace de 2 heures. Si vous craignez qu'une pile ait pu être avalée ou ingérée d'une autre manière, quelle qu'elle soit, contactez immédiatement un médecin d'urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite. N'utilisez jamais simultanément de piles anciennes avec des piles neuves ou des piles de types différents.
• Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

Conseils importants de sécurité du produit !

• Ne laissez pas tomber l'appareil et ne l'exposez pas à des coups ou à des chocs violents.
• Attention : montez l'émetteur de piscine avec soin en suivant la notice pour éviter toute pénétration d'eau.
• Protégez la station de base contre l'humidité.

5. Composants

5.1 Station de base (récepteur)

A : Affichage (Fig. 1) :

A 1 : Température ambiante
A 2 : Symbole de pile faible pour la station de base
A 3 : Température de l'eau actuelle
A 4 : Symbole de réception pour l'émetteur de piscine
A 5 : Numéro de canal
A 6 : Température de l'eau maximale / minimale
A 7 : Symbole de pile pour l'émetteur de piscine
A 8 : Température ambiante maximale / minimale

PALMA – Thermomètre de piscine radio-piloté

B : Touches (Fig. 1) :

B 1 : °C/°F Touche °C/°F B 2 : Touche CLEAR

B 3 : Touche CH B 4 : Touche MAX/MIN

C : Boîtier (Fig. 2) :

C 1 : Œillet de suspension C 2 : Compartiment à piles

C 3 : Support (dépliable)

5.2 Émetteur de la piscine (Fig. 3) :

D 1 : Affichage D 2 : Couvercle

D 3 : Boîtier D 4 : Corde de fixation

5.2.1 Émetteur de la piscine (Fig. 4) :

D 5 : Couvercle de fermeture

D 6: Couvercle transparent

D 7 : Joint d'étanchéité en silicone

D 8: Affichage LCD

D 9: Support de piles

D 10 : Boîtier

D 11 : Senseur de température

D 12 : Interrupteur °C/°F

D 13 : Interrupteur CH pour la sélection du canal

6. Mise en service

6.1 Insertion des piles

- Déposez la station de base et l'émetteur sur une table à une distance d'environ 1,5 mètre l'un de l'autre. Évitez la proximité de sources parasites (appareils électroniques ou appareils radio).

6.2 Installation de la station de base

• Retirez le film de protection de l'affichage.
• Ouvrez le compartiment à piles et insérez deux nouvelles piles de type 1,5 V AAA en respectant la polarité +/-

PALMA – Thermomètre de piscine radio-piloté

• Tous les segments s'allument brièvement.
• Sur l'écran supérieur de la station de base apparaissent la température intérieure.
• « - - , - °C » apparaît sur l'écran inférieur.
• Le symbole de réception pour l'émetteur de piscine clignote. La station de base cherche les valeurs extérieures pendant 3 minutes. Pendant ce temps, vous pouvez installer l'émetteur de la piscine.
  • Refermez le compartiment à piles.

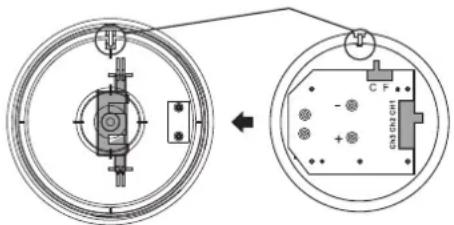

6.3 Installation de l'émetteur de la piscine

- Tournez le couvercle de fermeture dans le sens des flèches et retirez l'écran.

• Retirez soigneusement le support de piles du boîtier et placez-y 2 piles de type AAA 1,5 Volt en respectant leur polarité.
• Replacez le support de piles dans le boîtier. Insérez les auxiliaires de montage double face dans les encoches.

• La carte imprimé à l'arrière de l'écran est dotée d'un interrupteur °C/°F et d'un interrupteur CH pour la sélection du canal.
• Avec l'interrupteur °C/°F, vous pouvez sélectionner la température en °C (Celsius) ou en °F (Fahrenheit) (par défaut en °C).
• L'interrupteur de sélection du canal est sur la position 1 (par défaut).

PALMA – Thermomètre de piscine radio-piloté

• Fixez l'écran en glissant le bec de retenue dans l'encoche prévue à cet effet.
• Revissez le couvercle avec soin.

• Ce faisant faites attention au joint d'étanchéité.
• Sur l'écran de l'émetteur de la piscine apparaissent le numéro de canal 1 et la température.
• Directement après le montage de l'émetteur de piscine, l'écran affiche parfois -50 °C ou un message d'erreur. Patientez quelques minutes pour permettre à l'émetteur de s'initialiser.

6.4 Réception des valeurs extérieures

• Après l'insertion des piles, les paramètres de mesure seront transférés de l'émetteur de la piscine à la station de base. Si les valeurs extérieures ne sont pas reçues, « - - , - °C » apparaît sur l'écran inférieur. Contrôlez les piles et effectuez une nouvelle tentative. Éliminez les éventuelles sources parasites.
• Vous pouvez activer manuellement la réception ultérieurement (par exemple en cas de perte de l'émetteur ou de remplacement des piles).
• Appuyez sur la touche CH de la station de base pendant trois secondes. « - - , - °C » apparaît sur l'écran inférieur. Le symbole de réception pour l'émetteur de piscine clignote. La station de base cherche à capter les valeurs extérieures émises par l'émetteur.

PALMA – Thermomètre de piscine radio-piloté

7. Fonction maximum/minimum

• Appuyez sur la touche MAX/MIN.
  • MAX apparaît sur l'écran.
• Vous pouvez maintenant obtenir les valeurs maximales de la température mesurées pour l'intérieur et pour la piscine.
• Appuyez une nouvelle fois sur la touche MAX/MIN.
  • MIN apparaît sur l'écran.
• Vous pouvez maintenant obtenir les valeurs minimales de la température mesurées pour l'intérieur et pour la piscine. Appuyez une nouvelle fois sur la touche MAX/MIN afin de retourner en mode normal.
• Appuyez sur la touche CLEAR pendant sur l'écran apparaît les valeurs maximales ou minimales. Les valeurs mesurées seront effacées et remplacées par les valeurs actuelles.

8. Commutation °C/°F

- Appuyez sur la touche °C/°F sur la station de base en mode normal pour configurer l'affichage de la température en °C (Celsius) ou en °F (Fahrenheit).

9. Placement ou accrochage au mur de la station de base et de l'émetteur de la piscine

• La station de base peut être placée sur une surface plate à l'aide du pied au dos de l'appareil ou accroché au mur à l'aide de l'œillet de suspension. Évitez de la placer à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil) ou d'objets métalliques.
• L'émetteur de piscine flotte à la surface de l'eau et mesure la température à env. 120 mm de profondeur. Vous pouvez fixer l'émetteur de la piscine à l'aide de la cordelette fournie.
• Vérifiez que les valeurs mesurées sont bien transmises de l'émetteur de piscine à la station de base (portée sur champ libre jusqu'à 60 mètres) depuis l'endroit choisi. Si les murs sont massifs, en particulier s'ils comportent des parties métalliques, la portée d'émission peut se trouver réduite considérablement.
• Si nécessaire cherchez du nouvel emplacement pour la station de base.

PALMA – Thermomètre de piscine radio-piloté

9.1 Émetteurs supplémentaires, disponibles en option

• Si vous désirez raccorder plusieurs émetteurs, sélectionnez un canal différent pour chaque émetteur à l'aide de l'interrupteur (1-3) lors de la mise en marche. La réception des nouveaux émetteurs est prise en compte automatiquement par la station de base.
• Vous pouvez activer manuellement la recherche de l'émetteur. Sélectionnez avec la touche CH sur la station de base le canal approprié et maintenant la touche CH appuyée pendant trois secondes. « - - , - °C » apparaît sur l'écran inférieur. Le symbole de réception pour l'émetteur clignote.
• Pour obtenir les valeurs extérieures des différents émetteurs, sélectionnez-les uns après les autres avec la touche CH sur la station de base. Si vous appuyez de nouveau sur la touche CH après le dernier émetteur installé, le symbole de cercle apparaît sur l'écran. Sur l'écran inférieur les valeurs des émetteurs extérieurs s'affichent en alternance. Appuyez de nouveau sur la touche CH pour arrêter la fonction.
• Avec la touche MAX/MIN vous pouvez obtenir les valeurs maximales et minimales de température pour tous les émetteurs installés.

10. Entretien et maintenance

• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs !
• Retirez les piles si vous n'utilisez pas vos appareils pendant une durée prolongée.

10.1 Remplacement des piles

• Si le symbole de pile apparaît sur l'écran supérieur à côté de la température intérieure, changez les piles de la station de base.
• Si le symbole de pile apparaît sur l'écran inférieur à côté de la température de la piscine, changez les piles de l'émetteur de la piscine.
  il faut rétablir le contact entre l'émetteur et la station de base après le remplacement des piles - Il faut donc toujours remplacer les piles dans les deux appareils ou bien lancer la recherche manuellement.

- Attention :

PALMA – Thermomètre de piscine radio-piloté

11. Dépannage

Problème Solution

Aucun affichage → Contrôlez la bonne polarité des piles sur la station de base/→ Changez les piles émetteur de la piscine

Aucune réception → Aucun émetteur de la piscine installé
de l'émetteur → Vérifiez les piles de l'émetteur de la de la piscine piscine (n'utilisez pas d'accus)
Affichage « --- » → Remettez l'émetteur de la piscine et
la station de base en service, conformément aux instructions
→ Démarrez la recherche de l'émetteur de la piscine manuellement : maintenant la touche CH appuyée sur la station de base
→ Sélectionnez une autre position pour la station de base
→ Modifiez la distance entre l'émetteur de la piscine et la station de base
→ Éliminez les sources parasites

Affichage incorrect → Changez les piles sur la station de base

Affichage incorrect → Patientez quelques minutes sur l'émetteur de piscine directement après le montage

Affichage LL.L / HH.H

→ Hors de la plage de mesure

Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au vendeur chez qui vous l'avez acheté.

12. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de haute qualité qui peuvent être recyclés et réutilisés.

PALMA – Thermomètre de piscine radio-piloté

Les piles usagées ne doivent pas être jetées dans les détritus ménagers.

En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et piles rechargeables usagées à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit : Cd = cadmium, Hg = mercure, Pb = plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

13. Caractéristiques techniques

Station de base

Plage de mesure intérieure

Température de -10 °C à +60 °C (de 14 °F à 140 °F)

Résolution 0,1°C

Précision ±1 °C (de 0 à 50°C), ±2°C au-delà

Alimentation Piles 2 x 1,5 V AAA (non incluses)Utilisez de piles alcalines

Dimensions du boîtier 70 x 23 (56) x 98 mm

Poids 65 g (appareil seulement)

Émetteur de la piscine

Température de -20 °C à +60 °C (de -4 °F à 140 °F)

Résolution 0,1°C

Précision ±1 °C (de 0 à 50°C), ±2°C au-delà

Profondeur de mesure 120 mm

PALMA – Thermomètre de piscine radio-piloté

Rayon d'action env. 60 mètres (champ libre)

Fréquence de transmission 433 MHz

Puissance de fréquence

radio maximale transmise < 10mW

Alimentation Piles 2 x 1,5 V AAA (non incluses)

Utilisez de piles alcalines

Dimensions du boîtier 81 x 81 x 151 mm

Poids 146 g (appareil seulement)

Émetteurs supplémentaires Réf. 30.3240.10

(température de la piscine),

Réf. 30.3215.02

(température extérieure)

La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées sans avis préalable.

Les dernières données techniques et les informations concernant votre produit peuvent être consultées en entrant le numéro de l'article sur notre site Internet.

Déclaration de conformité UE

Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type 30.3067 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse Internet suivante :

www.tfa-dostmann.de/service/downloads/ce

www.tfa-dostmann.de

6.1 Inserire le batterie

Utilizzare batterie alcaline

Dimensioni esterne 81 x 81 x 151 mm
