Producttype	Radiografische zwembadthermometer
Merk	TFA
Model	Palma 30.3067.10
Afmetingen basisstation	70 x 23 (56) x 98 mm
Gewicht basisstation	65 g (alleen apparaat)
Afmetingen zwembadzender	81 x 81 x 151 mm
Gewicht zwembadzender	146 g (alleen apparaat)
Voeding basisstation	2 batterijen 1,5 V AAA (niet inbegrepen, gebruik alkalinebatterijen)
Voeding zwembadzender	2 batterijen 1,5 V AAA (niet inbegrepen, gebruik alkalinebatterijen)
Meetbereik binnen	-10 °C tot +60 °C (14 °F tot 140 °F)
Meetbereik water (zender)	-20 °C tot +60 °C (-4 °F tot 140 °F)
Resolutie	0,1 °C
Nauwkeurigheid	±1 °C (van 0 tot 50 °C), ±2 °C daarbuiten
Radiofrequentie	433 MHz
Bereik	Ongeveer 60 meter (vrij veld)
Meetdiepte	120 mm
Belangrijkste functies	Omgevingstemperatuur, draadloze watertemperatuur, max/min waarden, tot 3 zenders, kanaalselectie, °C/°F weergave
Onderhoud en reiniging	Zachte, vochtige doek; geen oplosmiddelen of schurende middelen gebruiken
Veiligheid	Batterijen buiten bereik van kinderen houden; batterijen niet kortsluiten, demonteren of opladen; zender zorgvuldig monteren om waterinfiltratie te voorkomen
Onderdelen en repareerbaarheid	Extra zenders beschikbaar (ref. 30.3240.10 voor zwembad, ref. 30.3215.02 voor buiten); niet zelf repareren; neem contact op met de verkoper
Algemene informatie	CE-gecertificeerd en conform aan de DEEE-richtlijn; handleiding te downloaden op de TFA-website

Veelgestelde vragen - Palma 30.3067.10 TFA

Hoe installeer ik de zwembadzender?

Monteer de zender volgens de handleiding: open het deksel door in de richting van de pijlen te draaien, plaats 2 AAA-batterijen met de juiste polariteit, en plaats de batterijhouder terug. Zorg ervoor dat de afdichtingsring goed zit voordat u het deksel weer vastdraait. De zender drijft aan de oppervlakte; gebruik het bevestigingstouw om hem te beveiligen.

Wat te doen als het basisstation de watertemperatuur niet weergeeft?

Controleer de batterijen van de zender en het basisstation. Zorg ervoor dat de zender is ingeschakeld en het kanaal is ingesteld op 1 (of hetzelfde als op het basisstation). Als het probleem aanhoudt, voer dan een handmatige zoekopdracht uit door de CH-knop van het station 3 seconden ingedrukt te houden. Elimineer storingsbronnen (tv, computer) en breng de apparaten dichter bij elkaar.

Hoe raadpleeg ik de maximum- en minimumtemperaturen?

Druk op de MAX/MIN toets van het basisstation. Bij de eerste druk verschijnt MAX en de geregistreerde maximumwaarden voor de binnentemperatuur en de watertemperatuur. Bij de tweede druk verschijnt MIN en de minimumwaarden. Bij de derde druk keert u terug naar de normale modus. Om de opgeslagen waarden te wissen, drukt u op CLEAR terwijl de max of min worden weergegeven.

Kan ik meerdere zenders toevoegen?

Ja, u kunt tot 3 zenders aansluiten (ref. 30.3240.10 voor het zwembad of 30.3215.02 voor buiten). Stel voor elke zender een ander kanaal in (1, 2 of 3) met de CH-schakelaar aan de achterkant van het scherm. Het basisstation herkent ze automatisch. Gebruik de CH-toets om door de kanalen te bladeren of activeer de rotatiemodus om alle zenders afwisselend weer te geven.

Wat is het bereik van het radiosignaal?

Het bereik is ongeveer 60 meter in vrij veld. Dikke muren, vooral met metalen delen, kunnen het bereik aanzienlijk verminderen. Als de ontvangst slecht is, probeer dan het basisstation of de zender te verplaatsen.

Hoe onderhoud ik het apparaat?

Reinig het basisstation met een zachte, vochtige doek. Gebruik nooit oplosmiddelen of schurende producten. Controleer bij de zwembadzender regelmatig de afdichting van de siliconenring. Verwijder de batterijen als u het apparaat langere tijd niet gebruikt.

Welke batterijen gebruiken en hoe vervang ik ze?

Gebruik alkaline AAA-batterijen van 1,5 V (niet inbegrepen). Meng geen oude en nieuwe batterijen, noch verschillende types. Om de batterijen te vervangen, opent u het batterijvak van het basisstation of de zender (bij de zender schroeft u het deksel los). Na vervanging kan het nodig zijn de verbinding te herstellen door een handmatige zoekopdracht uit te voeren.

Het display geeft 'LL.L' of 'HH.H' aan, wat te doen?

Deze meldingen geven aan dat de gemeten temperatuur buiten het meetbereik ligt: 'LL.L' voor een te lage temperatuur, 'HH.H' voor een te hoge temperatuur. Voor het basisstation is het bereik -10°C tot +60°C; voor de zwembadzender -20°C tot +60°C. Als de temperatuur binnen dit bereik valt en de fout blijft aanhouden, controleer dan de batterijen en de positie van de zender.

Hoe schakel ik tussen °C en °F?

Druk op het basisstation in de normale modus op de °C/°F toets om te schakelen tussen weergave in graden Celsius (°C) en graden Fahrenheit (°F). De zwembadzender heeft ook een °C/°F schakelaar aan de achterkant van het scherm (onder het deksel).

Hoe het apparaat aan het einde van zijn levensduur weggooien?

Gooi het apparaat en de batterijen niet bij het huishoudelijk afval. Lever gebruikte batterijen in bij een daarvoor bestemd inzamelpunt. Het apparaat moet worden gerecycled volgens de DEEE-richtlijn (afgedankte elektrische en elektronische apparatuur). Breng het naar een erkend afvalverwerkingsbedrijf of naar uw verkoper.

GEBRUIKSAANWIJZING Palma 30.3067.10 TFA

PALMA – Draadloze zwembad thermometer

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt gekozen.

1. Voordat u met het apparaat gaat werken

• Leest u a.u.b. de gebruiksaanwijzing aandachtig door.
  Zo raakt u vertrouwd met uw nieuw apparaat en leert u alle functies en onderdelen kennen, komt u belangrijke details te weten met het oog op het in bedrijf stellen van het apparaat en de omgang ermee en krijgt u tips voor het geval van een storing.
• Door rekening te houden met wat er in de handleiding staat, vermijdt u ook beschadigingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd gebruik niet meer gelden.
• Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handleiding aanvaarden wij geen aansprakelijkheid. Ook zijn wij niet verantwoordelijk voor verkeerde metingen en de mogelijke gevolgen die daaruit voortvloeien.
  • Volg in elk geval de veiligheidsinstructies op!
• Deze gebruiksaanwijzing goed bewaren a.u.b.!

2. Levering

• Draadloze zwembad thermometer (basisapparaat)
  • Poolzender (Kat.Nr. 30.3240.10)
• Gebruiksaanwijzing

3. Hoe u uw nieuw apparaat kunt gebruiken en alle voordelen ervan in één oogopslag

• Voor zwembad en vijver
• Watertemperatuur draadloos via poolzender (433 MHz), zendbereik maximaal 60 meter
• Sensor met 120 mm meetdiepte
• Binnentemperatuur
  • Maximum- en minimumwaarden
• Werkt met maximaal 3 zenders

4. Voor uw veiligheid

• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik het product niet anders dan in deze handleiding is aangegeven.
• Het eigenmachtig repareren, verbouwen of veranderen van het apparaat is niet toegestaan.

PALMA – Draadloze zwembad thermometer

Voorzichtig! Kans op letsel:

• Bewaar de apparaten en de batterijen buiten de reikwijdte van kinderen.
• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt of in een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.
• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Kans op explosie!
• Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batterijen te voorkomen. Gebruik nooit tegelijkertijd oude en nieuwe batterijen of batterijen van een verschillend type.
• Draag handschoenen die bestand zijn tegen chemicaliën en een beschermbril wanneer u met uitgelopen batterijen hanteert!

Belangrijke informatie voor de productveiligheid!

• Stel het apparaat niet bloot aan extreme temperaturen, trillingen en schokken.
• Opgelet: monteer de poolzender zorgvuldig volgens de handleiding, zodat er geen water doordringen kan
• Basisapparaat tegen vocht beschermen.

5. Onderdelen

5.1 Basisapparaat (ontvanger)

A: Display (Fig. 1):

A 1: Binnentemperatuur
A 2: Batterijsymbool voor basisapparaat
A 3: Actuele watertemperatuur
A 4: Ontvangstsymbool voor poolzender
A 5: Kanaalnummer
A 6: Maximum en minimum watertemperatuur
A 7: Batterijsymbool voor poolzender
A 8: Maximum en minimum binnentemperatuur

PALMA – Draadloze zwembad thermometer

B: Toetsen (Fig. 1):

B 1: °C/°F toets B 2: CLEAR toets
B 3: CH toets B 4: MAX/MIN toets

C: Behuizing (Fig. 2):

C 1: Wandbevestiging C 2: Batterijvak
C 3: Standaard (uitklapbaar)

5.2 Poolzender (Fig. 3):

D 1: Display D 2: Deksel
D 3: Corpus D 4: Bevestigingskoord

D 5: Afsluitdeksel
D 6: Transparant deksel
D 7: Siliconen afdichtring
D 8: LCD display
D 9: Batterij container
D 10: Corpus
D 11: Temperatuurvoeler
D 12: °C/°F schuifschakelaar
D 13: CH schuifschakelaar voor de kanaalselectie

6. Inbedrijfstelling

6.1 Plaatsen van de batterijen

- Leg de apparaten op een afstand van ca. 1,5 meter van elkaar op een tafel. Vermijd de nabijheid van eventuele stoorbronnen (elektronische apparaten en zendergestuurde installaties).

6.2 Installatie van het basisapparaat

• De beschermfolie van het display aftrekken.
• Maak het batterijvak open en plaats er twee nieuwe batterijen 1,5 V AAA in. Batterijen in de juiste poolrichting plaatsen.
• Alle segmenten verschijnen kort.
• De binnentemperatuur verschijnt op het bovenste display.

PALMA – Draadloze zwembad thermometer

• „--,- °C” verschijnt op het onderste display.
- Het ontvangstsymbool voor de poolzender knippert. Het basisapparaat probeert 3 minuten de buitenwaarden te ontvangen. U kunt tijdens deze tijd de poolzender installeren.
- Sluit het batterijvak weer.

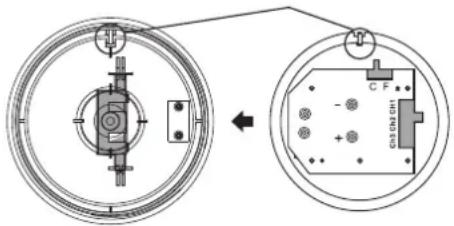

6.3 Installation des Poolsenders

- Draai het afsluitdeksel in de pijlrichting eraf en verwijder het display-element.

• Trek voorzichtig de batterijcontainer uit het corpus en leg er 2 x AAA 1,5 volt-batterijen in de goede poolrichting in.
• Schuif de batterijcontainer in het corpus terug. Steek de dubbelzijdige montage hulpmiddelen in de sleuven.

• De °C/°F schuifschakelaar en de CH schuifschakelaar voor kanaalselectie bevindt zich op de printplaat aan de achterkant van het display.
• Met de °C/°F schuifschakelaar kunt u tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen (standaardinstelling °C).
• De schuifschakelaar voor de kanaalselectie is op positie 1 (standaard-instelling).

PALMA – Draadloze zwembad thermometer

• Zet het display-element er op, doordat u de neus van de houder in de daarvoor voorgeziene uitsparing inbrengt.
• Schroef het deksel weer zorgvuldig vast.

• Zorg voor de sluitring.
• Op het display van de poolzender verschijnen het kanaalnummer 1 en de temperatuur.
• Direct na de montage van de poolzender verschijnt op het display af en toe -50 °C of een foutmelding. Wacht een paar minuten, totdat de zender zich ingesteld heeft.

6.4 Ontvangst van de buitenwaarden

• Na het plaatsen van de batterijen worden de meetgegevens van de poolzender naar het basisapparaat getransporteerd. Worden de buitenwaarden niet ontvangen, verschijnt „- - , - °C” op het display. Test de batterijen en begin opnieuw. Verwijder eventuele stoorbronnen.
• U kunt de buitenzenderzoeker op een later tijdstip ook handmatig starten (bijv. bij verlies van het buitenzendersignaal of na een batterijwissel).
• Houdt de CH toets op het basisapparaat drie seconden ingedrukt. „--,- °C” verschijnt op het display. Het ontvangstsymbool voor de poolzender knippert. Het basisapparaat probeert de buitenwaarden te ontvangen.

PALMA – Draadloze zwembad thermometer

7. Maximum/Minimum-functie

• Druk op de MAX/MIN toets.
  • MAX verschijnt op het display.
• U kunt nu de hoogste waarde voor de binnentemperatuur en pool temperatuur terugvinden.
• Druk nog eens op de MAX/MIN toets.
  • MIN verschijnt op het display.
• U kunt nu de laagste waarde voor de binnentemperatuur en pool temperatuur terugvinden. Druk nog eens op de MAX/MIN toets om naar de normaalmodus terug te keren.
• Druk op de CLEAR toets, wanneer op het display de maximum- en minimumwaarden verschijnen. De waarden worden gewist en op de actuele waarde teruggezet.

8. Overschakelen °C/°F

- Druk op de °C/°F toets op het basisapparaat in de normaalmodus en u kunt tussen de weergave van de temperatuur in °C (graden Celsius) of °F (graden Fahrenheit) kiezen.

9. Plaatsen en bevestigen van het basisapparaat en poolzender

• U kunt het basisapparaat met de uitklapbare standaard aan de achterkant plaatsen of met de ophangoog aan de muur bevestigen. Vermijd de nabijheid van andere elektrische apparaten (televisie, computer, radiografische telefoons) en massieve metalen voorwerpen.
• De poolzender drijft op het water en meet de temperatuur in ca. 120 mm diepte. U kunt de poolzender met een koord bevestigen.
• Controleer of een overdracht van de meetwaarden van de poolzender op de gewenste opstellingsplaats naar het basisapparaat plaatsvindt (reikwijdte vrij veld ca. 60 meter), bij massieve wanden, in het bijzonder met metalen delen, kunnen de reikwijdte van de poolzender aanzienlijk beperken.
• Zoek eventueel een nieuwe plaats voor het basisapparaat.

9.1 Extra zenders, verkrijgbaar als optie

- Als u meerdere zenders wilt aansluiten, kiest u met de schuifschakelaar (1-3) voor elke zender een ander kanaal bij de inbedrijfstelling. De ontvangst van de nieuwe zender vindt automatisch door het basisapparaat plaats.

PALMA – Draadloze zwembad thermometer

• U kunt de zenderzoeker ook handmatig starten. Kies met de CH toets op het basisapparaat de bijbehorende kanaal uit en druk op de CH toets en houdt deze voor drie seconden ingedrukt. „- - , - °C” verschijnt op het onderste display. Het ontvangstsymbool voor de zender knippert.
• Om de buitenwaarden op te vragen, kies met de CH toets op het basisapparaat achtereenvolgens de gewenste zender in. Druk na de laatste geïnstalleerde zender nog eenmaal op de CH toets, verschijnt op het display het cirkelsymbool. Op het onderste display, verschijnen afwisselend de waarden van de geïnstalleerde zender. Druk nog eens op de CH toets om de functie uit te schakelen.
• Met de MAX/MIN toets kunt u de hoogste en de laagste temperatuurwaarden voor alle geïnstalleerde zender op te vragen.

10. Schoonmaken en onderhoud

• Maak de apparaten met een zachte, enigszins vochtige doek schoon. Geen schuur- of oplosmiddelen gebruiken!
• Verwijder de batterijen, als u de apparaten langere tijd niet gebruikt.

10.1 Batterijwissel

• Wanneer het batterijsymbool in het bovenste display van de binnentemperatuur verschijnt, vervang de batterijen in het basisapparaat.
• Vervang de batterijen van de poolzender, als het batterij symbool op het beneden display naar de pool temperatuur verschijnt.

- Attentie:

bij een batterijwissel moet het contact tussen de zender en het basis-apparaat weer worden hersteld – dus altijd beide apparaten van nieuwe batterijen voorzien of handmatig de zender zoeken.

PALMA – Draadloze zwembad thermometer

11. Storingswijzer

Probleem Oplossing

Geen indicatie op het → Batterijen met de juiste poolrichtingen basisapparaat/poolzenderplaatsen→ Vervang de batterijen

Geen ontvang → Geen poolzender geïnstalleerd van de poolzender → Batterijen van de poolzender Indicatie „---” controleren (geen accu’s gebruiken!)

→ Poolzender en basisapparaat opnieuw volgens de handleiding in bedrijf stellen
→ Handmatig de poolzender zoeken: Druk en houdt op de CH toets op het basisapparaat
→ Zoek een nieuwe plaats voor het basisapparaat
→ Afstand tussen poolzender en basis-apparaat verminderen
→ Verwijder stoorbronnen

Onjuiste indicatie → Vervang de batterijen op het basisapparaat

Onjuiste indicatie op de → Wacht enkele minuten poolzender, direct na de montage

Indicatie LL.L / HH.H → Meting buiten het meetbereik

Neem contact op met de dealer bij wie u dit product gekocht heeft als uw apparaat ondanks deze maatregelen nog steeds niet werkt.

12. Verwijderen

Dit product is vervaardigd van hoogwaardige materialen en onderdelen, die kunnen worden gerecycled en hergebruikt.

Batterijen en accu's mogen niet met het huisvuil worden weggegooid.

PALMA – Draadloze zwembad thermometer

Als consument bent u wettelijk verplicht om gebruikte batterijen en accu's bij uw dealer af te geven of naar de daarvoor bestemde containers volgens de nationale of lokale bepalingen te brengen om een milieuvriendelijk verwijderen te garanderen.

De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwikzilver, Pb=lood

Dit apparaat is gemarkeerd in overeenstemming met de EU- richtlijn (WEEE) over het verwijderen van elektrisch en elektronisch afval.

Dit product mag niet met het huisvuil worden weggegooid. De gebruiker is verplicht om de apparatuur af te geven bij een als zodanig erkende plek van afgifte voor het verwijderen van elektrische en elektronische apparatuur om een milieuvriendelijk verwijderen te garanderen.

Spanningsvoorziening Batterijen 2 x 1,5 V AAA (niet inclusief)Gebruik Alkaline batterijen

Afmetingen 70 x 23 (56) x 98 mm

Gewicht 65 g (alleen het apparaat)

Poolzender

Temperatuur -20°C...+60°C (-4°F...140°F)
Resolutie	0,1°C
Precisie ±1°C (0... 50 °C, anders ±2°C

Meetdiepte 120 mm

Reikwijdte

Maximaal 60 meter (vrijveld)

PALMA – Draadloze zwembad thermometer

Transmissie frequentie 433 MHz

Maximaal radiofrequentie vermogen uitgezonden < 10mW

Spanningsvoorziening Batterijen 2 x 1,5 V AAA (niet inclusief) Gebruik Alkaline batterijen

Afmetingen 81 x 81 x 151 mm

Gewicht 146 g (alleen het apparaat)

Extra zenders Cat.n. 30.3240.10 (pooltemperatuur), Cat.n. 30.3215.02 (buitentemperatuur)

Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie worden gewijzigd. De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer op onze homepage.

EU-conformiteitsverklaring

Hierbij verklaar ik, TFA Dostmann, dat het type radioapparatuur 30.3067 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.tfa-dostmann.de/service/downloads/ce
