| Type de produit | Hotte de cuisine murale ou sous meuble |
| Marque | ZANUSSI |
| Modèle | ZHT 630 |
| Installation | Au mur ou sous un meuble |
| Version d'utilisation | Évacuation extérieure ou recyclage interne |
| Distance minimale du plan de cuisson | 65 cm |
| Alimentation électrique | 230 V ~ 50 Hz (vérifier la plaque signalétique) |
| Raccordement électrique | Interrupteur bipolaire avec ouverture de 3 mm minimum |
| Classe d'isolation | Classe II (double isolation) pour certains modèles |
| Mise à la terre | Obligatoire pour les hottes avec câble de terre |
| Vitesse du moteur | 3 vitesses réglables |
| Éclairage | Ampoule de remplacement (même type et puissance) |
| Filtre à graisse | Métallique multi-couche lavable ou mince jetable (selon modèle) |
| Entretien filtre à graisse métallique | Lavage mensuel à l'eau tiède ou au lave-vaisselle |
| Filtre à charbon actif | Rechargeable, à remplacer tous les 3 mois |
| Nettoyage extérieur | Eau tiède et détergent neutre, pas de produits abrasifs |
| Diamètre de raccordement évacuation | 100 mm (120 mm pour certains modèles) |
| Matériau | Acier inoxydable ou laqué (non précisé) |
| Dimensions (approx.) | L 60 cm x P 50 cm x H 15 cm (estimation courante) |
| Poids (approx.) | Environ 15 kg |
| Sécurité | Interdiction de flamber sous la hotte, surveillance des fritures |
| Réparabilité | Pièces détachées disponibles : filtres, ampoules, moteur |
FOIRE AUX QUESTIONS - ZHT 630 ZANUSSI
Questions des utilisateurs sur ZHT 630 ZANUSSI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice ZHT 630 - ZANUSSI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZHT 630 de la marque ZANUSSI.
MODE D'EMPLOI ZHT 630 ZANUSSI
Cette hotte est destinée à être installée au mur, au-dessus d'un plan de cuisson.
Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les meilleures performances s'obtiennent dans la version en évacuation extérieure. De toute façon, il est possible d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur.
A cause de la complexité de l'appareil, il est préférible que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air.
La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

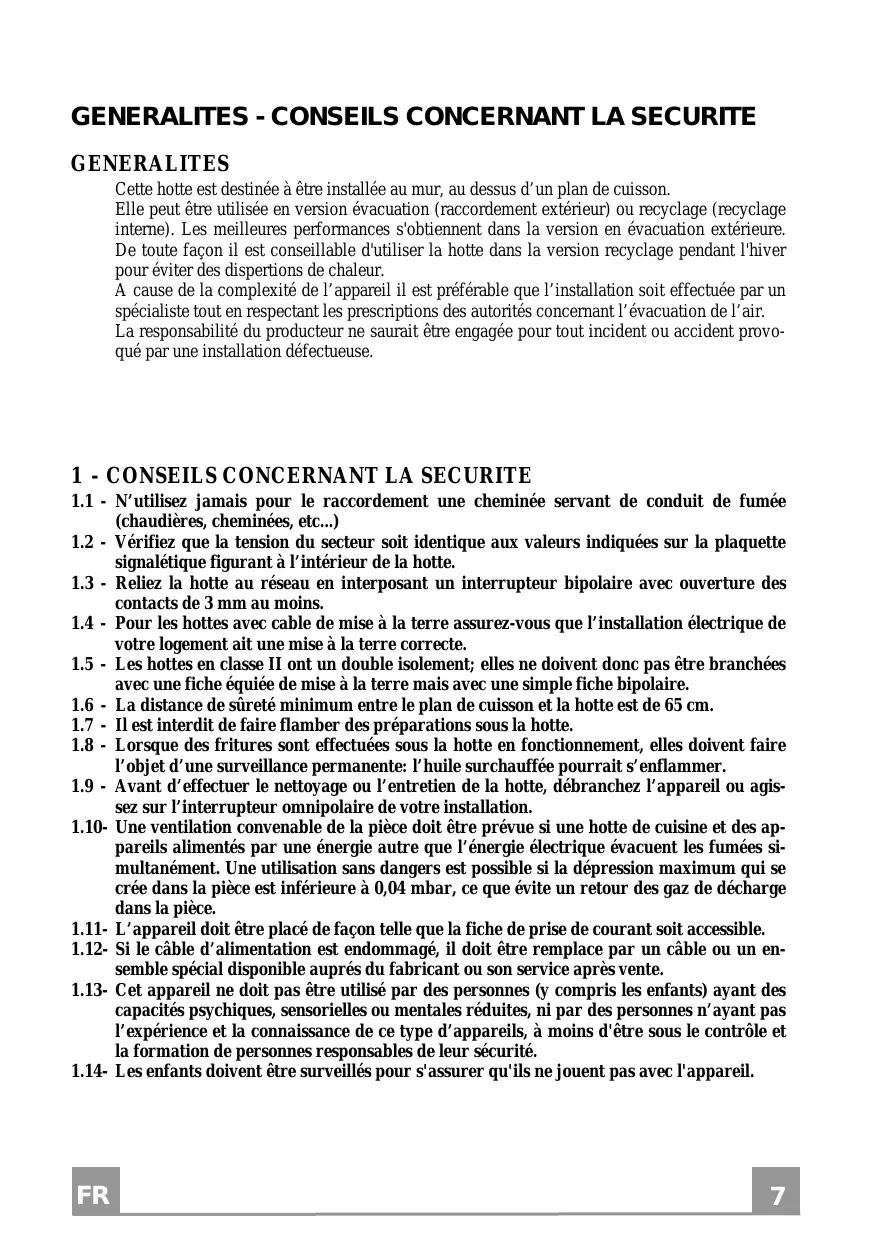

1 - Conseils concernant la sécurité
1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 1.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3mm au moins. 1.4 - Pour les hottes avec câble de mise à la terre, assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte. 1.5 - Les hottes en classe II ont un double isolement ; elles ne doivent donc pas être branchées avec une fiche équippée de mise à la terre mais avec une simple fiche bipolaire. 1.6 - La distance de surtension minimum entre le plan de cuisson et la hotte est de 65 cm. 1.7 - Il est interdit de faire flamber des préparations sous la hotte. 1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 1.10 - Une ventilation convenable de la pince doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuant les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pince est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pince. 1.11 - L'appareil doit être placé de façon telle que la fiche de prise de courant soit accessible. 1.12 - Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou son service après-vente. 1.13 - Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. 1.14 - Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
2 - Montage
Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.
2.1 - Ouverture et enlèvement de la grille d'aspiration
Pour ouvrir la grille, déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. La grille glissera au cours des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie.
2.2 - Installation au-dessous d'un meuble
a - Meuble prépercé : fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 × 45 ~mm. Il n'est pas nécessaire d'ouvrir la grille. b - Meuble non percé :
b.1 - Si avec la hotte il y a un gabarit de perçage, il faut suivre ses instructions. b.2 - Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 × 16 mm non fournies.
2.3 - Installation au mur
a - À l'aide de l'éventuel gabarit de perçage, faire deux trous de 8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis. b - Si le gabarit n'est pas disponible, faire deux trous de 8 mm, insérer chevilles et vis et procéder comme au paragraphe a. c - Pour une installation au mur avec des équerres (en option), s'en tenir aux instructions reportées sur le gabarit annexe. d - Respecter le conseil 1.6.
2.4 - Choix de la version
a - Evacuation
Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévisant le pommeau central ou en tournant lentement dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baionnette.
Relier le tuyau extérieur à un anneau de raccord 0 100 mm (ou 0 120 mm pour quelques modèles) situé au-dessous ou à l'arrière selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à cet effet. Respecter le conseil 1.1.
b - Recyclage
Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.
Applique le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lentement dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baionnette. La hotte peut eventuellement rester branchée à un conduit.
2.5 - Raccordement électrique et contrôle fonctionnel
1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
3 - Fonctionnement
3.1- Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson. Pour obtenir des performances optimales, il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consommation d'énergie. Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson. 3.2- Respecter scrupuleusement les conseils 1.7 et 1.8.
4 - Entretien et nettoyage
Un bon entretien est la garantie d'un bon fonctionnement et d'un rendement de la hotte.
ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuire au rendement de l'appareil et provoquer des risques de feu. On conseille de respecter les instructions ci-dessous.
4.1 - Filtre à graisse
Il s'agit d'un filtre mécanique, fourni en différents types alternatifs, qui retient les particules de graisse. Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien agir comme suit:
a-Generales
Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.
b-Filtre mince à perdre (épaisseur 1 mm environ). Ce filtre ne peut être lavé; il doit être remplacé tous les deux mois.
Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:
b.1 - La couleur violette des mois visibles à l'extérieur aura couvert toute la surface du filtre. b.2 - La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.
c-Filtre métallique multi-couche
Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.
4.2 - Nettoyage des filtres anti-sgri : graisse métallique s autoporteurs
- Ils peuvent être lavés au lave-vaisselle et nécessitent d'être nettoyés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
- Retirer les filtres l'un après l'autre, en les poussant vers la partie arrêtée du groupe et en tirant simultanément vers le bas. Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
- Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.
4.3 - Filtre à charbon actif
Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la baionnette centrale. Pour le replacer, procéder en séquence inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.
4.4 - Éclairage
Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.
4.5 - Nettoyage
Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.
Pour toutes les opérations du point 4.1 au point 4.4, respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inaproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
