Producttype	Muur- of onderbouwkap
Merk	ZANUSSI
Model	ZHT 630
Installatie	Aan de muur of onder een kast
Gebruiksvorm	Afvoer naar buiten of interne recirculatie
Minimale afstand tot kookoppervlak	65 cm
Voedingsspanning	230 V ~ 50 Hz (controleer het typeplaatje)
Elektrische aansluiting	Tweedelige schakelaar met minimaal 3 mm opening
Isolatieklasse	Klasse II (dubbele isolatie) voor sommige modellen
Aarding	Verplicht voor afzuigkappen met aardkabel
Motorsnelheid	3 instelbare snelheden
Verlichting	Vervangingslamp (zelfde type en vermogen)
Vetfilter	Meerlaags metalen wasbaar of dun wegwerpbaar (afhankelijk van model)
Onderhoud metalen vetfilter	Maandelijks wassen met lauw water of in de vaatwasser
Koolstoffilter	Oplaadbaar, elke 3 maanden vervangen
Buitenkant reinigen	Lauw water en neutraal schoonmaakmiddel, geen schurende middelen
Diameter afvoeraansluiting	100 mm (120 mm voor sommige modellen)
Materiaal	Roestvrij staal of gelakt (niet gespecificeerd)
Afmetingen (ongeveer)	B 60 cm x D 50 cm x H 15 cm (gangbare schatting)
Gewicht (ongeveer)	Ongeveer 15 kg
Veiligheid	Verbod op flamberen onder de afzuigkap, toezicht bij frituren
Repareerbaarheid	Reserveonderdelen beschikbaar: filters, lampen, motor

Veelgestelde vragen - ZHT 630 ZANUSSI

Welke minimale afstand moet ik aanhouden tussen de afzuigkap en het fornuis?

De minimale afstand is 65 cm tussen het kookoppervlak en het laagste punt van de afzuigkap.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder buitenafvoer?

Ja, de afzuigkap kan worden gebruikt in de recirculatie-versie door een koolstoffilter te installeren. Hiermee wordt de lucht gerecirculeerd zonder buitenafvoer.

Hoe reinig ik het metalen vetfilter?

Was het metalen filter elke maand met lauw water en normaal schoonmaakmiddel, of in de vaatwasser. Laat het drogen voordat u het terugplaatst.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke drie maanden worden vervangen om een goede geurabsorptie te garanderen.

Hoe vervang ik de lamp van de afzuigkap?

Open het zuigrooster, controleer of de lamp goed vastzit. Vervang deze indien nodig door een lamp van hetzelfde type en vermogen.

Wat moet ik doen als de afzuigkap helemaal niet werkt?

Controleer eerst de stroomtoevoer en de tweedelige schakelaar. Zorg ervoor dat de afzuigkap goed is aangesloten en dat de stroomonderbreker niet is uitgeschakeld.

Kan ik de afzuigkap boven een gasfornuis installeren?

Ja, maar houd strikt de veiligheidsafstand van 65 cm aan. Flambeer nooit voedsel onder de afzuigkap.

Hoe schakel ik van afvoer- naar recirculatiemodus?

Open het rooster, zet de hendel of knop in de filterstand en installeer vervolgens het koolstoffilter door het op de motorsteun te schroeven.

Welke producten moet ik gebruiken om de afzuigkap schoon te maken?

Gebruik lauw water en een neutraal vloeibaar schoonmaakmiddel. Gebruik nooit schurende of bijtende producten die het oppervlak kunnen beschadigen.

Waar kan ik reserveonderdelen voor deze afzuigkap vinden?

Neem contact op met de ZANUSSI-klantenservice of een erkende dealer. Beschikbare onderdelen zijn filters, lampen en de motor.

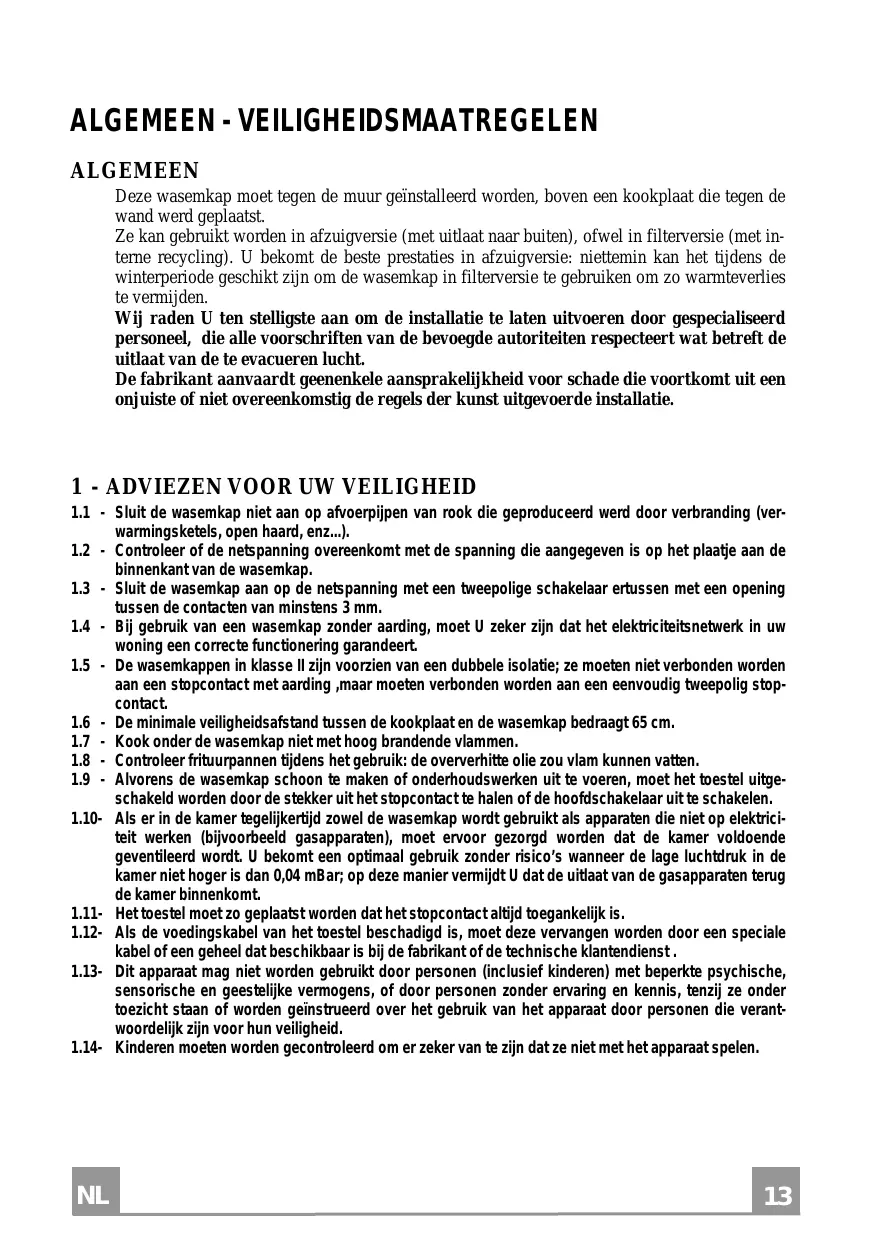

GEBRUIKSAANWIJZING ZHT 630 ZANUSSI

Deze wasemkap moet tegen de muur geïnstalleerd worden, boven een kookplaat die tegen de wand geplaatst is.

Ze kan gebruikt worden in afzuigversie (met uitlaat naar buiten), ofwel in filterversie (met interne recycling). U behaalt de beste prestaties in afzuigversie: niettemin kan het tijdens de winterperiode geschikt zijn om de wasemkap in filterversie te gebruiken om zo warmteverlies te vermijden.

Wij raden U ten stelligste aan om de installatie te laten uitvoeren door gespecialiseerd personeel, dat alle voorschriften van de bevoegde autoriteiten respecteert wat betreft de uitlaat van de te evacueren lucht.

De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit een onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installatie.

1 - ADVIEZEN VOOR UW VEILIGHEID

1.1 - Sluit de wasemkap niet aan op afvoerleidingen van rook die geproduceerd wordt door verbranding (verwarmingsketels, open haard, enz...). 1.2 - Controleer of de netspanning overeenkomt met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap. 1.3 - Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3 mm. 1.4 - Bij gebruik van een wasemkap zonder aarding, moet u zeker zijn dat het elektriciteitsnetwerk in uw woning een correcte functionering garandeert. 1.5 - De wasemkappen in klasse II zijn voorzien van een dubbele isolatie; ze mogen niet verbonden worden aan een stopcontact met aarding, maar mogen verbonden worden aan een eenvoudig tweepolig stopcontact. 1.6 - De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 65 cm. 1.7 - Kook onder de wasemkap niet met hoog brandende vlammen. 1.8 - Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten. 1.9 - Alvorens de wasemkap schoon te maken of onderhoudswerken uit te voeren, moet het toestel uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar uit te schakelen. 1.10 - Als er in de kamer tegelijkertijd zowel de wasemkap worden gebruikt als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten), moet ervoor gezorgd worden dat de kamer voldoende geventileerd wordt. U komt tot een optimaal gebruik zonder risico's wanneer de lage luchtdruk in de kamer niet hoger is dan 0,04 mBar; op deze manier vermijdt u dat de uitlaat van de gasapparaten terug de kamer binnenkomt. 1.11 - Het toestel moet zo geplaatst worden dat het stopcontact altijd toegankelijk is. 1.12 - Als de voedingskabel van het toestel beschadigd is, moet deze vervangen worden door een speciale kabel of een geheel dat beschikbaar is bij de fabrikant of de technische klantendienst. 1.13 - Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid. 1.14 - Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

2 - AANWIJZINGEN VOOR DE INSTALLATIE

2.1 - Openen en verwijderen van het rooster

Om het rooster te openen schuift u de twee schroefjes, links en rechts, naar de richting van het midden van de kap. Het rooster kan nu omlaag geklapt worden en blijft op de achterste stiften hangen. Om het rooster geheel te verwijderen schuift u de rechterkant iets naar u toe waardoor de stift uit de sleuf vrijkomt.

2.2 - Montage onder een keukenkastje

Er zijn twee mogelijkheden:

a - Door middel van de bijgeleverde schroeven 3,5 x 16 mm vanuit het keukenkastje; dan moet u eerst door middel van de boormal gaatjes in de bodem van het kastje boren. b - Door middel van niet bijgeleverde korte houtschroeven vanuit de kap; dan moet u eerst het rooster verwijderen, de kap op zijn plaats houden en de sleufgaten onder op de bodem van het kastje aftekenen.

Vervolgens draait u de schroeven in de bodem en schuift u de kap, door middel van de sleufgaten, over de schroeven.

Schroeven nu aantrekken.

2.3 - Montage aan de wand

Er zijn twee mogelijkheden:

a - Directe montage tegen de wand, door middel van de sleufgaten in de achterkant van de kap.

Door middel van de boormal of aftekenen vanuit de kap, boort u twee gaten van ten minste 8 mm in de wand. Dan plaatst u de bij de gebruikte boormaat behorende pluggen en draait u schroeven tot op 5 mm in de pluggen.

Vervolgens hangt u de kap, door middel van de sleufgaten over de schroefkoppen en trekt de schroeven aan.

b - Montage door middel van ophangbeugels. Dit setje is als accessoire apart leverbaar. Zie de bijgeleverde instructies.

2.4 - Keuze afzuigen of circuleren

a - Afzuigen:

Afhankelijk van het model is de kap uitgerust met een 100 mm diameter of 120 mm diameter flens voor de aansluiting van een slang of buis. De opening die niet benut wordt, moet met het meegeleverde deksel afgesloten worden.

Voor de plaatsbepaling van het doorvoergat in de wand (achterafvoer) of in het keukenkastje (bovenafvoer) gebruikt u de boormal.

De schuifhendel in het ventilatorhuis schuift u naar links, dat is de positie «afzuigen». U gebruikt geen koolstoffilter.

b - Circuleren:

Een eventuele aangesloten afvoerslang of -buis behoeft niet verwijderd of afgesloten te worden. De afsluiting gebeurt inwendig, zodat u de schroefhendel in het ventilatorhuis naar rechts schuift; dat is de positie "circuleren".

Ten behoeve van de geurverwijdering plaatst u een, als accessoire leverbaar, koolstoffilter op het ventilatorhuis. Afhankelijk van het model wordt het koolstoffilter bevestigd door middel van een bajonetbevestiging (draaiende beweging) of door middel van een centrale schroef.

2.5 - Elektrische aansluiting en controle van de werking

1 - De waarschuwingen onder 2.2, 2.3, 2.4 en 2.5 en paragraaf 2 betreffende de veiligheid moeten nauwgezet in acht worden genomen. 2 - Wanneer de elektrische aansluiting eenmaal is uitgevoerd, moet worden nagegaan of de verlichting, de aanschakeling van de motor en het veranderen van de snelheid correct functioneren.

3 - HET GEBRUIK

3.1 - De bedieningsschakelaars op het bedieningspaneel wijzen de weg vanzelf. Afhankelijk van het model is uw wasemkap uitgevoerd met twee of meer snelheden. Wij adviseren u om tijdens het koken de hoogste snelheid te kiezen. Indien u de kap "cirkulerend" gebruikt, adviseren wij u om na het koken de kap nog circa een half uur op een lagere of laagste snelheid in werking te laten. De verlichting kunt u onafhankelijk van het in werking zijn van de kap in- of uitschakelen.

3.2 - Lees nog even de punten 1.2, 1.5, 1.6 en 1.7.

4 - ONDERHOUD

Correct onderhoud bevordert de goede werking van de kap en is voor de veiligheid op langere termijn belangrijk.

4.1 - Het filter

Het vetfilter bevindt zich, door veerstrippen vastgehouden, aan de binnenkant van het rooster.

Omwille van brandveiligheid en goed werkingsrendement is het beslist noodzakelijk dat het vetfilter gewassen of vervangen wordt.

Wij wijzen erop dat zich ophopend vet in brand kan vliegen.

In principe zijn er drie soorten vetfilters.

Afhankelijk van het model is uw wasemkap met een daarvan uitgerust.

De andere soort is als accessoire leverbaar.

a - Een dun, circa 1 mm, vetfilter van kunststofvezel mag niet gewassen worden, maar moet u minstens iedere twee maanden vervangen. Soms zijn deze filters voorzien van verzadigingsindicatoren; dat kunnen strepen of stippen zijn die verkleuren zodra het filter vol raakt. b - Een dik, circa 10 mm, vetfilter van kunststofvezel mag, in lauw water en wat wasmiddel, 5 tot 6 keer gewassen worden.

Doe dat in ieder geval minstens elke twee maanden. Laat het op natuurlijke wijze drogen voordat u het in het rooster terugplaatst. Niet in de droogtrommel of boven een radiator drogen. Een metaalvetfilter kunt u iedere maand reinigen met warm water en een huishoudschoonmaakmiddel of afwasmiddel. Reinigen in de vaatwasser is geen bezwaar. Goed laten drogen voordat u het in het rooster terugplaatst.

4.2 - Reiniging van de zelfdragende metalen vetfilters

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasser worden gewassen.
• Verwijder de filters een voor een door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

4.3 - Het koolstoffilter

Het koolstoffilter, dat u gebruikt indien u de kap "cirkulerend" laat werken, dient om geuren te absorberen. Ook dit filter raakt op een gegeven moment verzadigd met stoffen die zowel uit het voedsel als uit verbrandingsresten (gas) afkomstig zijn. Door chemische reacties met het koolstof kunnen, bij verzadiging, gevaarlijke stoffen in het filter ontstaan die zich in het vertrek kunnen verspreiden. Wij adviseren u dan ook dit filter, afhankelijk van hoe vaak u de kap gebruikt, 2 tot 4 keer per jaar te vervangen. Bovendien werkt een vers filter uiteraard veel beter dan een verzadigd filter.

4.4 - De verlichting

Afhankelijk van het model is uw wasemkap met een of twee verlichtingslampjes uitgerust.

Neem, voordat u een lampje vervangt, even de stekker uit het stopcontact. Het vervangende lampje mag niet groter in vermogen (watt) zijn dan op het typeplaatje (achter in de kap) staat aangegeven.

4.5 - Schoonmaken

De buitenkant van de kap kunt u, waar nodig, schoonmaken met lauw water en een huishoudschoonmaakmiddel dat niet krast.

Neem, zeker als u ook de binnenkant gaat schoonmaken, eerst de steker uit het stopcontact.

Gebruik geen drijfnatte, maar een vochtige doek.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet worden gebracht naar een plaats waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
