ZHP 631 - Table de cuisson ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ZANUSSI
Modèle	ZHP 631
Alimentation	220-240 V ~ 50/60 Hz
Distance minimale de sécurité avec la table de cuisson	650 mm
Diamètre de sortie d'air	120 mm
Nombre de vitesses	3
Éclairage	Lampe à incandescence 40 W ou halogène 20 W
Filtres anti-graisse	Métalliques autoporteurs, lavables (tous les 2 mois)
Filtres à charbon actif	Remplacement tous les 3-4 mois
Montage	Sous armoire murale, par vis ou encliquetage
Fonctions	Commande éclairage, moteur aspiration, sélection vitesse
Entretien	Nettoyage des surfaces avec chiffon humide et détergent neutre
Sécurité	Ne pas laisser de flammes libres, ne pas préparer d'aliments flambés
Classe électrique	Mise à la terre obligatoire
Nombre de composants	Corps, grille, profil de fermeture, vis
Documentation fournie	Manuel d'instructions

FOIRE AUX QUESTIONS - ZHP 631 ZANUSSI

Comment installer la hotte ZANUSSI ZHP 631 ?

L'installation doit respecter une distance minimale de 650 mm entre la hotte et la table de cuisson. Fixez le support à l'aide des 4 vis fournies (4,2 x 44,4) après avoir percé des trous de 4,5 mm selon le gabarit. Pour le montage par encliquetage, insérez la hotte jusqu'à l'enclenchement des supports latéraux, puis bloquez avec les vis Vf.

Quel diamètre de tuyau utiliser pour l'évacuation ?

Utilisez un tuyau rigide ou flexible d'un diamètre de 120 mm. Fixez-le avec des colliers appropriés (non fournis). En version recyclage, percez un trou de 125 mm sur la tablette supérieure.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques se nettoient tous les 2 mois environ au lave-vaisselle ou à la main, sans les plier. Laissez sécher avant de les remonter, poignée vers l'extérieur. Un changement de couleur n'affecte pas leur efficacité.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif ne se lave pas et doit être remplacé tous les 3 à 4 mois, ou plus souvent en cas d'utilisation intensive. Retirez d'abord les filtres anti-graisse, puis décrochez le filtre usagé.

Comment remplacer l'ampoule d'éclairage ?

Pour l'ampoule à incandescence (40 W), retirez les filtres anti-graisse, dévissez l'ancienne lampe et remplacez-la par une identique. Pour l'halogène (20 W), dévissez les 2 vis du support, extraire l'ancienne lampe et insérez la nouvelle en vérifiant les fiches.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais de flammes libres sous la hotte. Réglez toujours les flammes pour qu'elles ne dépassent pas le fond des casseroles. Ne préparez pas d'aliments flambés. Surveillez les friteuses car l'huile surchauffée peut s'enflammer.

Comment utiliser les commandes de la hotte ?

Les commandes comportent un bouton L pour l'éclairage, un bouton M pour le moteur, et un sélecteur V pour les vitesses : vitesse 1 (faible, silencieuse), vitesse 2 (moyenne, optimale), vitesse 3 (maximale pour fortes vapeurs).

La hotte peut-elle être utilisée en mode recyclage ?

Oui, en version recyclage, l'air est filtré par le filtre à charbon actif (doit être présent) et rejeté dans la pièce par la grille orientée (réf. 8) fixée avec 2 vis 2,9 x 9,5. Assurez-vous que la sortie d'air recyclé est bien raccordée.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez que la tension secteur correspond à celle indiquée sur la plaquette (généralement 220-240 V). Assurez-vous que l'interrupteur bipolaire est fermé. Pour la première utilisation, ouvrez le chariot coulissant énergiquement jusqu'au déclic de fin de course.

Comment éliminer la hotte en fin de vie ?

Ne jetez pas la hotte avec les déchets ménagers. Déposez-la dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) conformément à la réglementation locale. Contactez votre mairie ou le magasin vendeur pour plus d'informations.

MODE D'EMPLOI ZHP 631 ZANUSSI

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, stoppez la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit notamment être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veillez prendre contact avec le bureau municipal de cette région, tout service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotté équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l'Air
20	1	Profil fermeture
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Montage au MOYEN de VIS

• Le plan de support de la hotte doit être monté plus haut de 135mm par rapport au plan inférieur des armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

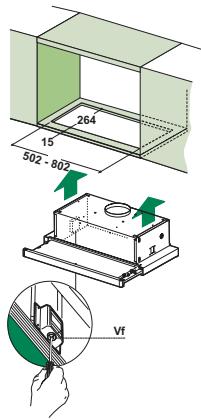

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

SORTIE Air version evacuation

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE air version recyclage

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flaque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détérmine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changement permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Nettoyage des filtres anti-graisse metalliques autoporteurs

• Les filtres peuvent être également lavés au lave-vaiselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter (L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Reemplacement

• Les filtres ne peuvent pas être lavés ni regénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prévus.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Lampes à incandescence de 40 w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 w.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
