Producttype	Afzuigkap
Merk	ZANUSSI
Model	ZHP 631
Voeding	220-240 V ~ 50/60 Hz
Minimale veiligheidsafstand tot de kookplaat	650 mm
Luchtafvoerdiameter	120 mm
Aantal snelheden	3
Verlichting	Gloeilamp 40 W of halogeenlamp 20 W
Vetfilters	Zelfdragend metaal, wasbaar (elke 2 maanden)
Koolstoffilters	Vervanging elke 3-4 maanden
Montage	Onder wandkast, met schroeven of kliksysteem
Functies	Bediening verlichting, afzuigmotor, snelheidskeuze
Onderhoud	Reiniging van oppervlakken met vochtige doek en neutraal reinigingsmiddel
Veiligheid	Geen open vuur laten, geen geflambeerde gerechten bereiden
Elektrische klasse	Aarding verplicht
Aantal onderdelen	Behuizing, rooster, afsluitprofiel, schroeven
Bijgeleverde documentatie	Instructiehandleiding

Veelgestelde vragen - ZHP 631 ZANUSSI

Hoe installeer ik de ZANUSSI ZHP 631 afzuigkap?

De installatie moet een minimale afstand van 650 mm tussen de afzuigkap en de kookplaat respecteren. Bevestig de steun met de 4 meegeleverde schroeven (4,2 x 44,4) na het boren van gaten van 4,5 mm volgens de mal. Voor montage met kliksysteem: steek de afzuigkap totdat de zijsteunen vastklikken en vergrendel met de Vf-schroeven.

Welke buisdiameter gebruiken voor de afvoer?

Gebruik een stijve of flexibele buis met een diameter van 120 mm. Bevestig deze met geschikte klemmen (niet meegeleverd). Bij recirculatieversie boort u een gat van 125 mm in de bovenste plank.

Hoe reinig ik de vetfilters?

De metalen filters worden ongeveer elke 2 maanden gereinigd in de vaatwasser of met de hand, zonder ze te buigen. Laat ze drogen voordat u ze terugplaatst, handgreep naar buiten. Een kleurverandering heeft geen invloed op de efficiëntie.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter kan niet worden gewassen en moet elke 3 tot 4 maanden worden vervangen, of vaker bij intensief gebruik. Verwijder eerst de vetfilters, haak dan het gebruikte filter los.

Hoe vervang ik de verlichtingslamp?

Voor de gloeilamp (40 W): verwijder de vetfilters, draai de oude lamp los en vervang door een identieke. Voor de halogeenlamp (20 W): draai de 2 schroeven van de houder los, verwijder de oude lamp en plaats de nieuwe, controleer de stekkers.

Wat zijn de belangrijke veiligheidsmaatregelen?

Laat nooit open vuur onder de afzuigkap. Stel de vlammen altijd zo in dat ze niet buiten de bodem van de pannen komen. Bereid geen geflambeerde gerechten. Houd friteuses in de gaten, want oververhitte olie kan ontvlammen.

Hoe gebruik ik de bediening van de afzuigkap?

De bediening heeft een L-knop voor verlichting, een M-knop voor de motor en een V-keuzeschakelaar voor de snelheden: snelheid 1 (laag, stil), snelheid 2 (gemiddeld, optimaal), snelheid 3 (maximaal voor sterke dampen).

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, in de recirculatieversie wordt de lucht gefilterd door het koolstoffilter (moet aanwezig zijn) en terug de ruimte in geblazen via het richtbare rooster (ref. 8) bevestigd met 2 schroeven 2,9 x 9,5. Zorg ervoor dat de recirculatie-uitgang goed is aangesloten.

Wat te doen als de afzuigkap niet werkt na installatie?

Controleer of de netspanning overeenkomt met die op het typeplaatje (meestal 220-240 V). Zorg dat de tweepolige schakelaar gesloten is. Open bij eerste gebruik de schuifwagen krachtig tot de eindclik.

Hoe de afzuigkap aan het einde van de levensduur verwijderen?

Gooi de afzuigkap niet bij het huishoudelijk afval. Lever hem in bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur (AEEA) volgens de plaatselijke regelgeving. Neem contact op met uw gemeente of de verkoper voor meer informatie.

GEBRUIKSAANWIJZING ZHP 631 ZANUSSI

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen afmetingen en installatie).
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtafvoer door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerleidingen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar.
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (brandgevaar).
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Buitenafmetingen

Onderdelen

Ref.		Productonderdelen
1	1	Wasemkap compleet met:Bedieningen, Licht, Ventilatorgroep, Filters
8	1	Richtingrooster luchtuutilaat
20	1	Sluitprofil
Ref.		Installationonderdelen
12a	4	Schroeven 4,2 x 44,4
12e	2	Schroeven 2,9 x 9,5
Documentatie
1	Gebruiksaanwijzing

Boren van gaten in draagvlak en montage kap

MONTAGE MET SCHROEVEN

• Het draagvlak van de kap moet 135 mm hoger zijn dan het ondervlak van de hangkastjes.
• Boor een gat van Ø 4,5 mm in de drager met behulp van de bijgeleverde boormal.
• Boor een gat van Ø 125 mm in het draagvlak met behulp van de bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).

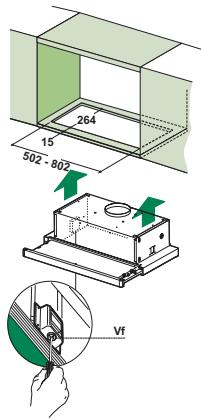

• De kap kan rechtstreeks op het ondervlak van de hangkastjes worden geïnstalleerd met zijsteunen met klikbevestiging.
• Boor gaten in de ondervlakken van de hangkastjes, zoals aangegeven.
• Plaats de kap tot deze vasthaakt op de zijsteunen met klikbevestiging.
• Blokkeer het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

SLUITPROFIEL

• De ruimte tussen de rand van de kap en de achterwand kan worden afgesloten met behulp van het bijgeleverde profiel 20 met de voor dit doel reeds aanwezige schroeven.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van Ø 120 mm, naar keuze van de installateur.

• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSIE

• Boor een gat van Ø 125 mm in de eventuele plank boven de kap.
• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van Ø 120 mm.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 9,5).
• Verzeker u ervan dat het geurfilter met actieve koolstof geïnstalleerd is.

ELEKTRISCHE AANSLUITING

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van ten minste 3 mm.
• Nadat u de kap geïnstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met kracht naar buiten trekken tot het niet verder kan en u een klik hoort.

Bedieningspaneel

L Lichten: Hiermee schakelt u de verlichting aan en uit. M Motor: Hiermee schakelt u de afzuigmotor aan en uit. V Snelheid: Instelling van de werkingssnelheid.

1. Minimumsnelheid, geschikt voor een continu en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
3. Maximumsnelheid, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.

L Lichten: Hiermee schakelt u de verlichting aan en uit. M Motor: Hiermee schakelt u de afzuigmotor aan en uit. V Snelheid: Instelling van de werkingssnelheid.

1. Minimumsnelheid, geschikt voor een continu en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.

Vetfilters

REINIGING VAN DE METALEN ZELFDRAGENDE VETFILTERS

• Deze filters moeten minstens om de 2 maanden of, bij een bijzonder intensief gebruik vaker, gereinigd worden. Ze kunnen ook in de vaatwasmachine afgewassen worden. Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de filters een voor een door aan de hiervoor bestemde hendeltjes te trekken.
• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluut geen invloed op de goede werking ervan.)
• Plaats de vetfilters terug, maar let erop dat de handgreep goed zichtbaar blijft.
• Sluit opnieuw de zuiggroep.

Geurfilter (Filterversie)

VERVANGING

• Deze filter kan niet gewassen of geregenereerd worden en moet ongeveer om de 4 maanden vervangen worden. Indien u de wasemkap zeer intensief gebruikt, moet u de filter vaker vervangen. Trek de rolletjes met de zuiggroep naar voren.
• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoor bestemde hendeltjes te trekken.
• Plaats opnieuw de vetfilters.
• Sluit opnieuw de zuiggroep.

VERVANGING VAN DE LAMPEN

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.
• Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
• Plaats de metalen vetfilterring.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap. Trek de lamp uit de houder.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de lamp worden gestoken.
• Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.
