Produkttyp	Dunstabzugshaube
Marke	ZANUSSI
Modell	ZHP 631
Stromversorgung	220-240 V ~ 50/60 Hz
Mindestsicherheitsabstand zum Kochfeld	650 mm
Luftaustrittsdurchmesser	120 mm
Anzahl der Geschwindigkeiten	3
Beleuchtung	Glühlampe 40 W oder Halogenlampe 20 W
Fettfilter	Selbsttragende Metallfilter, waschbar (alle 2 Monate)
Aktivkohlefilter	Austausch alle 3-4 Monate
Montage	Unter Hängeschrank, mit Schrauben oder Einrasten
Funktionen	Beleuchtungssteuerung, Motorabzug, Geschwindigkeitsauswahl
Wartung	Reinigung der Oberflächen mit feuchtem Tuch und mildem Reinigungsmittel
Sicherheit	Keine offenen Flammen, keine flambierten Speisen zubereiten
Elektrische Klasse	Erdung erforderlich
Anzahl der Komponenten	Gehäuse, Gitter, Schließprofil, Schrauben
Mitgelieferte Dokumentation	Bedienungsanleitung

Häufig gestellte Fragen - ZHP 631 ZANUSSI

Wie installiere ich die Dunstabzugshaube ZANUSSI ZHP 631?

Die Installation muss einen Mindestabstand von 650 mm zwischen der Haube und dem Kochfeld einhalten. Befestigen Sie die Halterung mit den 4 mitgelieferten Schrauben (4,2 x 44,4), nachdem Sie gemäß der Schablone Löcher mit 4,5 mm gebohrt haben. Für die Einrastmontage schieben Sie die Haube bis zum Einrasten der seitlichen Halterungen ein und sichern Sie sie dann mit den Schrauben Vf.

Welchen Rohrdurchmesser für die Abluft verwenden?

Verwenden Sie ein starres oder flexibles Rohr mit einem Durchmesser von 120 mm. Befestigen Sie es mit geeigneten Schellen (nicht im Lieferumfang). In der Umluftversion bohren Sie ein 125-mm-Loch in die obere Ablage.

Wie reinige ich die Fettfilter?

Die Metallfilter werden etwa alle 2 Monate in der Spülmaschine oder von Hand gereinigt, ohne sie zu verbiegen. Lassen Sie sie trocknen, bevor Sie sie wieder einbauen, Griff nach außen. Eine Farbveränderung beeinträchtigt ihre Wirksamkeit nicht.

Wann muss der Aktivkohlefilter ersetzt werden?

Der Aktivkohlefilter kann nicht gewaschen werden und muss alle 3 bis 4 Monate oder bei intensiver Nutzung häufiger ersetzt werden. Entfernen Sie zuerst die Fettfilter, dann hängen Sie den gebrauchten Filter aus.

Wie tausche ich die Beleuchtungslampe aus?

Für die Glühlampe (40 W) entfernen Sie die Fettfilter, schrauben Sie die alte Lampe heraus und ersetzen Sie sie durch eine identische. Für die Halogenlampe (20 W) lösen Sie die 2 Schrauben der Halterung, ziehen Sie die alte Lampe heraus und setzen Sie die neue ein, wobei Sie die Stecker überprüfen.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Lassen Sie niemals offene Flammen unter der Haube. Stellen Sie die Flammen immer so ein, dass sie nicht über den Boden der Töpfe hinausragen. Bereiten Sie keine flambierten Speisen zu. Beaufsichtigen Sie Fritteusen, da überhitztes Öl sich entzünden kann.

Wie bediene ich die Steuerung der Dunstabzugshaube?

Die Steuerung umfasst einen Knopf L für die Beleuchtung, einen Knopf M für den Motor und einen Wahlschalter V für die Geschwindigkeiten: Stufe 1 (niedrig, leise), Stufe 2 (mittel, optimal), Stufe 3 (maximal für starke Dämpfe).

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, in der Umluftversion wird die Luft durch den Aktivkohlefilter (muss vorhanden sein) gefiltert und durch das ausgerichtete Gitter (Ref. 8) in den Raum abgegeben, das mit 2 Schrauben 2,9 x 9,5 befestigt wird. Stellen Sie sicher, dass der Umluftauslass richtig angeschlossen ist.

Was tun, wenn die Dunstabzugshaube nach der Installation nicht funktioniert?

Überprüfen Sie, ob die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt (normalerweise 220-240 V). Stellen Sie sicher, dass der zweipolige Schalter geschlossen ist. Öffnen Sie bei der ersten Inbetriebnahme den Auszug kräftig bis zum Einrasten des Endanschlags.

Wie entsorge ich die Dunstabzugshaube am Ende ihrer Lebensdauer?

Werfen Sie die Haube nicht in den Hausmüll. Geben Sie sie an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) gemäß den örtlichen Vorschriften ab. Wenden Sie sich an Ihre Gemeinde oder den Verkäufer für weitere Informationen.

BEDIENUNGSANLEITUNG ZHP 631 ZANUSSI

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD

INHALTSVERZEICHNIS

IT

EMPFEHLUNGEN UND HINWEISE 24

EIGENSCHAFTEN 25

MONTAGE 26

BEDIENUNG 28

WARTUNG 29

INHALTSVERZEICHNIS

NL

ADVIEZEN EN SUGGESTIES 31

EIGENSCHAPPEN 32

INSTALLATIE 33

GEBRUIK 35

WARTUNG 36

Diese Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können in geringerer Höhe installiert werden; beachten Sie dazu den Abschnitt Raumbedarf und Installation).
• Prüfen Sie, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder mehr aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf nicht an Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbeaufsichtigt lassen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

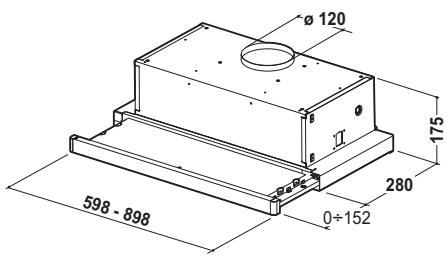

Platzbedarf

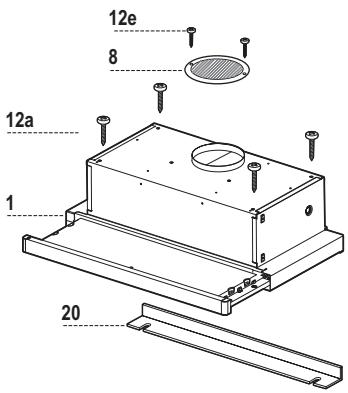

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter
8	1	Luftleitgitter Luftaustritt
20	1	Abdeckprofil
Pos.	St.	Montagekomponenten
12a	4	Schrauben 4,2 x 44,4
12e	2	Schrauben 2,9 x 9,5
St.		Dokumentation
1		Bedienungsanleitung

Bohren der Trägerplatte und Montage der Dunstabzugshaube

MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher 4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch 125mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

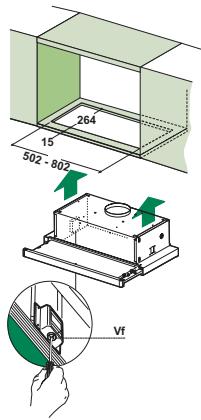

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einfahren, bis die sichtlichen Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

ABDECKPROFIL

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

Anschlüsse

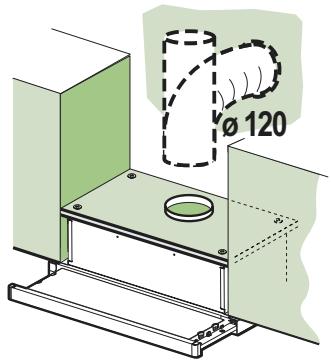

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (φ 120 mm) an die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

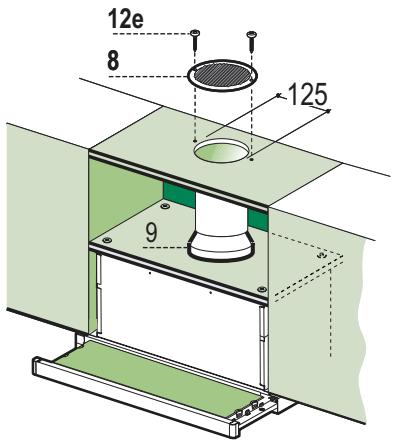

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch φ 120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus. M Motor Schaltet den Gebläsemotor ein und aus. V Geschw. bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleucht. Schaltet die Beleuchtung ein und aus. M Motor Schaltet den Gebläsemotor ein und aus. V Geschw. bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, früher gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65 °C, reinigen und vor dem Wiedereinsetzen trocknen lassen, damit sie nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen und darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen. Die Fettfilter entnehmen.
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

AUSWECHSELN DER LAMPEN

Glühlampen 40W

Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung lösen und die Lampenhalterung aus der Dunstabzugshaube ziehen. Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
