ZHC6141 - Hotte de cuisine ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ZANUSSI
Modèle	ZHC6141
Fonctionnement	Aspirante (évacuation extérieure) ou recyclage (filtre charbon optionnel)
Distance minimale plan de cuisson	650 mm
Alimentation électrique	220-240 V, 50 Hz (vérifier sur la plaquette)
Classe d'isolation	Classe II (pas de mise à la terre nécessaire)
Nombre de vitesses moteur	3
Éclairage	Lampe à incandescence 40 W (max)
Diamètre sortie d'air	150 mm ou 120 mm (avec réduction)
Filtres anti-graisse	Métalliques, lavables (tous les 2 mois)
Filtres à charbon actif	Optionnels, non lavables, à remplacer tous les 2 mois
Nettoyage extérieur	Chiffon humide avec alcool ou produit approprié, pas de produits abrasifs
Matériaux de la hotte	Acier inoxydable ou peint (non spécifié précisément)
Type de commande	Interrupteurs mécaniques (marche/arrêt éclairage, 3 vitesses moteur)
Installation	Murale, avec cheminée télescopique
Accessoires fournis	Brides C, bride de réduction G, vis, étrier, cheminées
Pression négative maximale admissible	4 Pa
Utilisation recommandée	Mettre en marche avant cuisson et laisser 15 min après
Entretien des filtres métalliques	Lavage au lave-vaisselle ou à la main avec eau tiède savonneuse
Remplacement des lampes	Dévisser après retrait des filtres métalliques
Sécurité	Débrancher avant entretien ; éviter flammes libres sous la hotte

FOIRE AUX QUESTIONS - ZHC6141 ZANUSSI

Comment installer la hotte ZANUSSI ZHC6141 ?

Percez 6 trous de 8 mm selon les distances indiquées (fig. 1). Fixez l'étrier C au mur, puis accrochez la hotte. Pour le raccordement à l'évacuation, utilisez un tube rigide ou flexible de 150 mm (ou 120 mm avec la bride de réduction). Si vous optez pour la version recyclage, insérez le raccord sortie air H et les filtres à charbon actif L. Fixez ensuite les cheminées.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 650 mm. Cela permet une aspiration efficace et évite les risques de surchauffe.

Comment remplacer les lampes de la hotte ?

Débranchez l'appareil. Retirez les filtres métalliques anti-graisse. Dévissez les lampes à incandescence (40 W max) et remplacez-les par des modèles identiques. Remontez les filtres.

À quelle fréquence faut-il nettoyer les filtres métalliques ?

Les filtres métalliques doivent être nettoyés tous les 2 mois (ou plus souvent si utilisation intensive). Vous pouvez les laver au lave-vaisselle ou à la main avec de l'eau tiède et du savon.

Les filtres à charbon actif se lavent-ils ?

Non, les filtres à charbon actif ne se lavent pas. Ils doivent être remplacés tous les 2 mois environ. Ils sont optionnels et utilisés uniquement en version recyclage.

Puis-je utiliser la hotte sans raccordement à l'extérieur ?

Oui, la hotte peut fonctionner en version recyclage. Pour cela, vous devez installer le raccord sortie air H et les filtres à charbon actif (optionnels). L'air est alors filtré et renvoyé dans la pièce.

Comment brancher électriquement la hotte ?

Vérifiez que la tension du réseau correspond à celle indiquée sur la plaquette (généralement 220-240 V). Si la hotte n'a pas de fiche, montez-en une adaptée. En cas de branchement direct, installez un interrupteur omnipolaire avec une ouverture de contacts d'au moins 3 mm.

Pourquoi la hotte doit-elle être débranchée avant entretien ?

Pour des raisons de sécurité, débranchez toujours l'appareil avant toute opération de nettoyage ou de maintenance. Cela évite les risques d'électrocution.

Que faire si la hotte n'aspire pas correctement ?

Vérifiez que les filtres métalliques ne sont pas obstrués (nettoyez-les). Assurez-vous que la distance à la plaque est d'au moins 650 mm. En version aspirante, vérifiez que le conduit d'évacuation n'est pas bouché. En version recyclage, remplacez les filtres à charbon. Nettoyez aussi le boîtier moteur si nécessaire.

Puis utiliser la hotte avec un conduit d'air commun ?

Non, l'air évacué ne doit pas être dirigé dans un conduit utilisé pour la décharge des fumées d'appareils fonctionnant à l'énergie non électrique (gaz, fioul, etc.). Respectez les prescriptions locales.

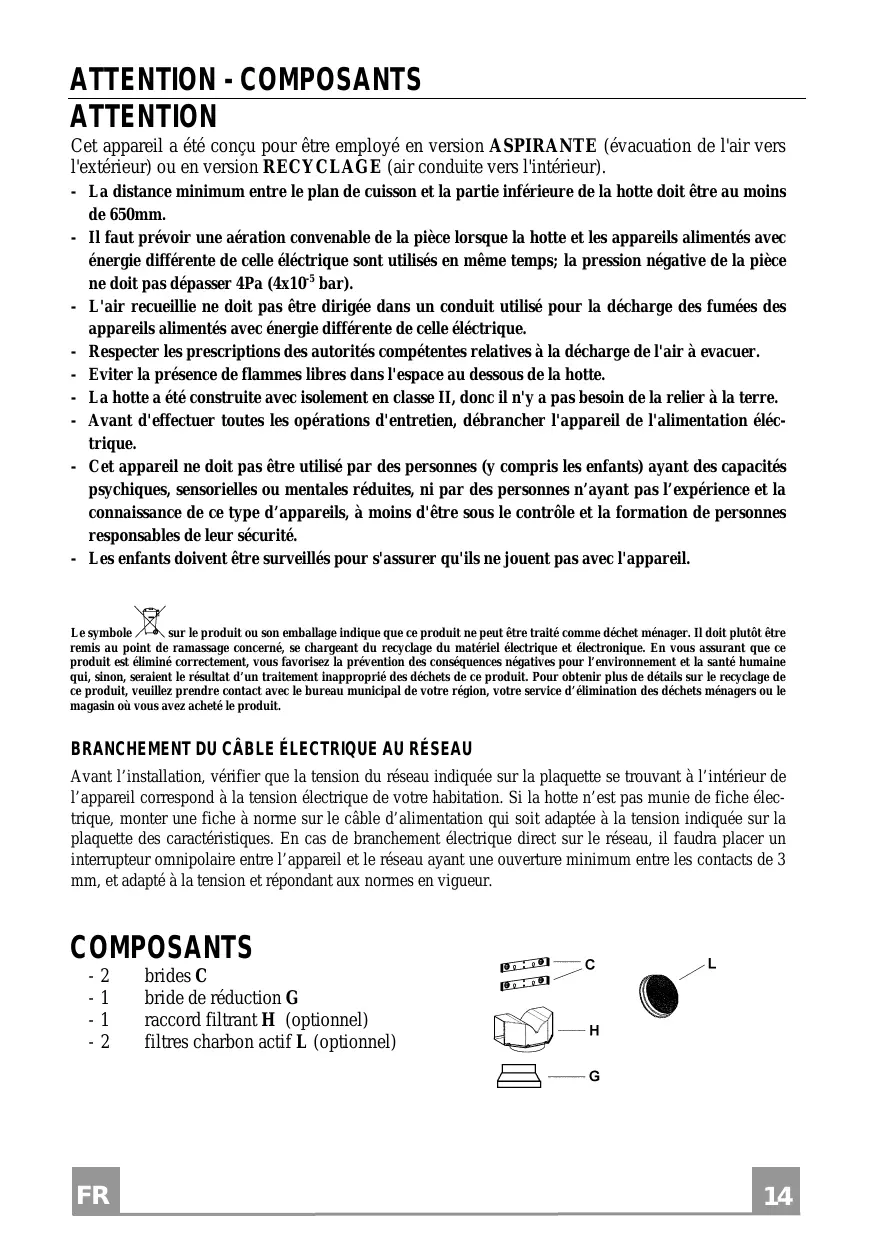

MODE D'EMPLOI ZHC6141 ZANUSSI

Cet appareil a été conçu pour être employé en version ASPIRANTE (évacuation de l'air vers l'extérieur) ou en version RECYCLAGE (air conduit vers l'intérieur).

• La distance minimale entre le plan de cuisson et la partie inférieure de la hotte doit être au moins de 650mm.
• Il faut prévoir une aération convenable de la pièce lorsque la hotte et les appareils alimentés avec énergie différente de cette électrique sont utilisés en même temps; la pression négative de la pièce ne doit pas dépasser 4Pa (4x10 ^-5 bar).
• L'air recueilli ne doit pas être dirigée dans un conduit utilisé pour la décharge des fumées des appareils alimentés avec énergie différente de cette électrique.
• Respecter les prescriptions des autorités compétentes relatives à la décharge de l'air à évacuer.
• Eviter la présence de flammes libres dans l'espace au-dessous de la hotte.
• La hotte a été construite avec isolement en classe II, donc il n'y a pas besoin de la relier à la terre.
• Avant d'effectuer toutes les opérations d'entretien, débrancher l'appareil de l'alimentation électrique.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez contacter le bureau municipal de toute région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Branchement du cable electrique au réseau

Avant l'installation, vérifier que la tension du réseau indiquée sur la plaquette se trouvant à l'intérieur de l'appareil correspond à la tension électrique de votre habitation. Si la hotte n'est pas munie de fiche électrique, monter une fiche à norme sur le câble d'alimentation qui soit adaptée à la tension indiquée sur la plaquette des caractéristiques. En cas de branchement électrique direct sur le réseau, il faudra placer un interrupteur omnipolaire entre l'appareil et le réseau ayant une ouverture minimum entre les contacts de 3 mm, et ajusté à la tension et répondant aux normes en vigueur.

-2 brides C -1 bride de réduction G - 1 raccord filtrant H (optionnel) - 2 filtres charbon actif L (optionnel)

La hotte doit être assemblée au centre du plan de cuisson. La distance minimum entre le plan de cuisson et la surface inférieure de la hotte doit être de 650mm.

Pour l'assemblage de la hotte, procéder de la manière suivante:

1) Faire 6 trous (X1-X2-J) de 8mm respectant les chiffres indiqués à la fig. 1.

2) Pour les différents assemblages, utiliser les vis et les vis tamponnées fournies. 3) Bloquer l'étrier C (fig. 2) à la paroi dans les trous X1-X2. 4) Fixer la hotte à la paroi dans les trous J1 et J2 (fig. 3). 5) Assemblage ASPIRANTE ou FILTRANT.

Aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Filtrant (OPTION)

• Insérer le Raccord Sortie Air H (fig. 6).
• Assembler les filtres charbon actif L (fig. 7) en les centrant dans le support moteur M et les bloquer en tournant dans sens horaire (environ) jusqu'à l'arrêt. Pour les opérations de démontage, faire les opérations inverses.

6) Fixer la cheminée supérieure A (fig. 8) à l'étrier C (fig. 2/fig. 8) utilisant 4 vis autotaraudues de 2,9 mm en dotation. La distance entre les alésages de fixation X1 et X2 est déterminée par la hauteur de la cheminée supérieure H. 7) Appliquer frontalement la cheminée inférieure B (fig. 9) en élargissant légèrement les deux parties latérales et l'insérer ensuite dans la hotte (fig. 9).

Utilisation

Nous vous recommandons de faire fonctionner l'appareil quelque temps avant de procéder à la cuisson de n'importe quel aliment, de le laisser fonctionner encore pendant 15 minutes après la cuisson et de toute manière tant que les odeurs n'auront pas disparu.

Bandeau de commandes avec interrupteurs (fig.11)

• Un interrupteur qui commande l'allumage de l'installation d'éclairage.
• Un interrupteur pour commuter les trois vitesses d'exercice.
• Un voyant général de signalisation moteur en service.

Entretien

N. B. Pour n'importe quelle opération d'entretien et de réparation, débranchez l'appareil.

1. Éclairage

Lampes à incandescence de 40 W (Fig. 10)

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplaçer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

2. Filtres

À des intervalles plus ou moins fréquents en fonction de leur utilisation, mais en tout cas une fois tous les 2 mois, les filtres métalliques doivent être lavés dans le lave-vaisselle ou à la main dans de l'eau tiède savonnée (les filtres au charbon actif ne doivent jamais être lavés et doivent être remplacés tous les 2 mois).

3. Nettoyage

Pour ce qui concerne le nettoyage externe de la hotte, utiliser un chiffon humide et de l'alcool ou d'autres produits appropriés. N'employez pas de produits abrasifs.

IMPORTANT: Il est obligatoire d'effectuer les opérations de nettoyage de la hotte et des filtres, ainsi que de les replacer périodiquement selon nos instructions pour éviter les risques d'incendie.

ATTENTION: Le fabricant décline toute responsabilité pour les dommages provoqués par le non-entretien des filtres anti-graisse (nettoyage tous les 2 mois) ainsi que par le non-replacement périodique des filtres à charbon et par le non-respect des instructions de montage et de branchement.
