ZHC6141 - Keukenafzuigkap ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	ZANUSSI
Model	ZHC6141
Werking	Afzuigend (buitenafvoer) of recirculatie (optioneel koolstoffilter)
Minimale afstand kookplaat	650 mm
Voeding	220-240 V, 50 Hz (controleren op typeplaatje)
Isolatieklasse	Klasse II (geen aarding nodig)
Aantal motorsnelheden	3
Verlichting	Gloeilamp 40 W (max)
Diameter luchtafvoer	150 mm of 120 mm (met reductie)
Vetfilters	Metaal, wasbaar (elke 2 maanden)
Koolstoffilters	Optioneel, niet wasbaar, elke 2 maanden vervangen
Buitenkant reinigen	Vochtige doek met alcohol of geschikt product, geen schuurmiddelen
Materialen afzuigkap	RVS of gelakt (niet gespecificeerd)
Type bediening	Mechanische schakelaars (aan/uit verlichting, 3 motorsnelheden)
Installatie	Wandmontage, met telescopische schoorsteen
Meegeleverde accessoires	Montagebeugels C, reductiebeugel G, schroeven, beugel, schoorstenen
Maximale toegestane onderdruk	4 Pa
Aanbevolen gebruik	Inschakelen voor het koken en 15 minuten laten naloop
Onderhoud metalen filters	Afwasmachine of handwas met warm water en zeep
Vervangen lampen	Losschroeven na verwijderen metalen filters
Veiligheid	Uitschakelen voor onderhoud; vermijd open vuur onder de afzuigkap

Veelgestelde vragen - ZHC6141 ZANUSSI

Hoe installeer ik de ZANUSSI ZHC6141 afzuigkap?

Boor 6 gaten van 8 mm volgens de aangegeven afstanden (fig. 1). Bevestig de beugel C aan de muur en hang de afzuigkap op. Voor de aansluiting op de afvoer, gebruik een stijve of flexibele buis van 150 mm (of 120 mm met de reductiebeugel). Als u kiest voor de recirculatieversie, plaats dan de luchtafvoeraansluiting H en de koolstoffilters L. Bevestig vervolgens de schoorstenen.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand is 650 mm. Dit zorgt voor een efficiënte afzuiging en voorkomt oververhittingsrisico's.

Hoe vervang ik de lampen van de afzuigkap?

Schakel het apparaat uit. Verwijder de metalen vetfilters. Schroef de gloeilampen los (max. 40 W) en vervang ze door identieke modellen. Plaats de filters terug.

Hoe vaak moeten de metalen filters worden gereinigd?

De metalen filters moeten elke 2 maanden worden gereinigd (of vaker bij intensief gebruik). U kunt ze in de vaatwasser of met de hand wassen met warm water en zeep.

Kunnen de koolstoffilters worden gewassen?

Nee, koolstoffilters kunnen niet worden gewassen. Ze moeten elke 2 maanden worden vervangen. Ze zijn optioneel en worden alleen gebruikt in de recirculatieversie.

Kan ik de afzuigkap gebruiken zonder aansluiting naar buiten?

Ja, de afzuigkap kan in recirculatiemodus werken. Hiervoor moet u de luchtafvoeraansluiting H en de optionele koolstoffilters installeren. De lucht wordt dan gefilterd en terug de kamer in geblazen.

Hoe sluit ik de afzuigkap elektrisch aan?

Controleer of de netspanning overeenkomt met die op het typeplaatje (meestal 220-240 V). Als de afzuigkap geen stekker heeft, monteer er dan een geschikte. Bij vaste aansluiting installeer een alpolige schakelaar met een contactopening van ten minste 3 mm.

Waarom moet de afzuigkap worden losgekoppeld voor onderhoud?

Om veiligheidsredenen moet u het apparaat altijd loskoppelen voor reiniging of onderhoud. Dit voorkomt elektrocutierisico's.

Wat te doen als de afzuigkap niet goed zuigt?

Controleer of de metalen filters niet verstopt zijn (reinig ze). Zorg dat de afstand tot de kookplaat minimaal 650 mm is. In afzuigmodus controleer of het afvoerkanaal niet verstopt is. In recirculatiemodus vervang de koolstoffilters. Reinig ook de motorbehuizing indien nodig.

Kan ik de afzuigkap gebruiken met een gemeenschappelijk luchtkanaal?

Nee, de afgevoerde lucht mag niet worden geleid in een kanaal dat wordt gebruikt voor de afvoer van rook van apparaten die op niet-elektrische energie werken (gas, olie, enz.). Volg de lokale voorschriften.

GEBRUIKSAANWIJZING ZHC6141 ZANUSSI

Gebruiksaanwijzing INHOUDSOPGAVE

AANWIJZINGEN-ONDERDELEN 17

INSTALLATIE 18

GEBRUIK-ONDERHOUD 19

Инструкция по монтажу и эксплуатации INDICE

ADVERTENCIAS-COMPONENTES 20

INSTALACION 21

USO-MANTENIMIENTO 22

Dit apparaat is ontworpen om zowel in AFZUIGVERSIE (luchtafvoer naar buiten) als ook in FILTRERENDE VERSIE (recyclage van de lucht) gebruikt te worden.

• De minimumafstand tussen het kookvlak en de onderkant van de afzuigkap moet minstens 650 mm zijn.
• Neem de volgende voorschriften betreffende de werking van de afzuigkap in acht wanneer de lucht naar buiten wordt geleid (afzuigversie).
• Er moet voor voldoende verluchting worden gezorgd wanneer de afzuigkap gelijktijdig met andere niet-elektrische apparaten wordt gebruikt; de negatieve druk in het vertrek mag niet meer zijn dan 4 Pa (4 x 10^-5 bar).
• De verzamelde lucht mag niet in een leiding worden gevoerd die voor de afvoer van rook van niet-elektrische apparaten dient.
• Respecteer de voorschriften van de verantwoordelijke autoriteiten betreffende de luchtafvoer naar buiten.
• Vermijd open vlammen onder de afzuigkap.
• De afzuigkap is in klasse 2 geïsoleerd; aarden is dus niet noodzakelijk.
• Alvorens enige onderhoudsbeurt uit te voeren, dient u het apparaat stroomloos te maken.
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

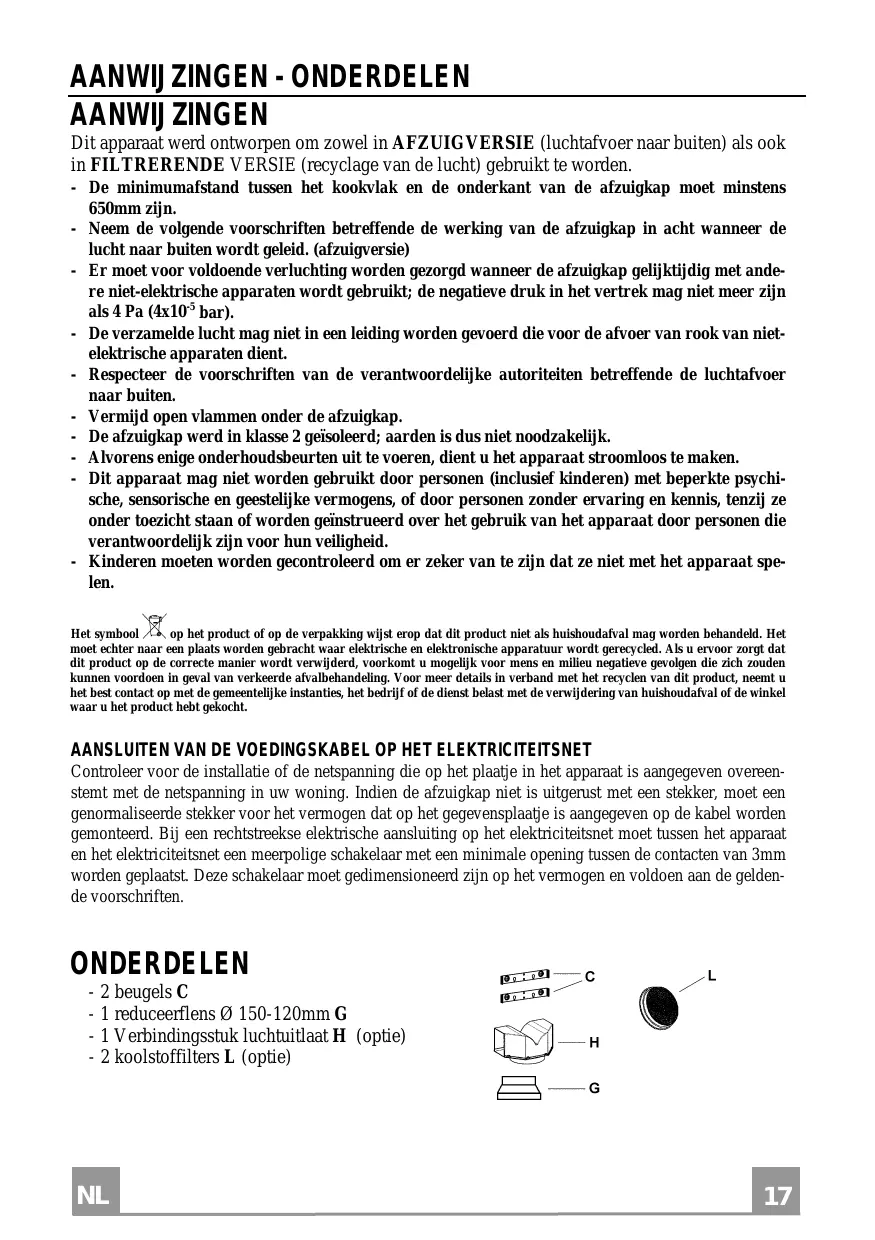

AANSLUITEN VAN DE VOEDINGSKABEL OP HET ELEKTRICITEITSNET

Controleer voor de installatie of de netspanning die op het plaatje in het apparaat is aangegeven overeenstemt met de netspanning in uw woning. Indien de afzuigkap niet is uitgerust met een stekker, moet een genormaliseerde stekker voor het vermogen dat op het gegevensplaatje is aangegeven op de kabel worden gemonteerd. Bij een rechtstreekse elektrische aansluiting op het elektriciteitsnet moeten het apparaat en het elektriciteitsnet door een eenpolige schakelaar met een minimale opening tussen de contacten van 3 mm worden geplaatst. Deze schakelaar moet gedimensioneerd zijn op het vermogen en voldoen aan de geldende voorschriften.

ONDERDELEN

- 2 beugels C - 1 reduceerflens Ø 150-120 mm G - 1 verbindingsstuk luchtafvoer H (optie) - 2 koolstoffilters L (optie)

De afzuigkap moet in het midden van het kookvlak worden gemonteerd. De afstand tussen het kookvlak en de onderkant van de afzuigkap moet minstens 650 mm zijn.

Voor de montage van de afzuigkap gaat u als volgt te werk:

1) Boor 6 gaten (X1-X2-J) Ø 8 mm, gebruik makend van de afmetingen in fig. 1. 2) Voor de verschillende montages gebruikt u de meegeleverde schroeven en pluggen. 3) Bevestig de beugel C (fig. 2) aan de muur in de 4 gaten X1-X2. 4) Bevestig de afzuigkap aan de muur in de buitenste gaten J1 en J2 (fig. 3). 5) Installatie AFZUIG- of FILTRERENDE versie

AFZUIGVERSIE

Bij installatie in afzuigversie moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van Ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van φ 120 mm moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

FILTRERENDE VERSIE

• Bevestig het filtrerende tussenschot H (fig. 6).
• Monteer de koolstoffilters L (fig. 7) centraal in de motorhouders M en blokkeer ze door ze in wijzerzin (ongeveer 10°) te draaien tot aan de aanslag. Om ze te demonteren voert u de tegengestelde handeling uit. 6) Bevestig de hoge lange schouw A (fig. 8) aan de beugels C (fig. 2/fig. 8) met de 4 meegeleverde schroeven Ø 2,9 mm. De afstand tussen de bevestigingsopeningen X1 en X2 wordt bepaald door de hoogte van het verbindingsstuk luchtuitlaat H. 7) Breng de lage korte schouw B (fig. 9) aan de voorkant aan door hem zijdelings lichtjes open te plooien en hem dan in de kap te plaatsen (fig. 9).

GEBRUIK

Wij adviseren het apparaat al aan te zetten voordat u voedsel gaat bereiden, en het nog 15 minuten na de bereiding te laten draaien, of totdat alle geuren verdwenen zijn.

1) Bedieningspaneel met schakelaars (Fig.11)

• Een bedieningsschakelaar voor de verlichting.
• Een schakelaar voor instelling van de afzuigsnelheid.
• Een indicatielampje dat aangeeft dat de motor in werking is.

ONDERHOUD

N.B. Voor elke onderhoudsbeurt, reparatie of vervanging van de lampen dient het apparaat stroomloos te worden gemaakt.

1. Verlichting (Fig.10)

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.
• Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
• Plaats de metalen vetfilters terug.

2. Filter

Op min of meer regelmatige tijdstippen, maar afhankelijk van het gebruik van de afzuigkap, maar tenminste elke twee maanden, moeten de metalen filters in lauw zeepwater of in de afwasmachine gewassen worden. Voor u ze terug monteert, moeten ze goed droog zijn (de koolstoffilters mogen niet worden gewassen en dienen elke 2 maanden vervangen te worden).

1. Reiniging

Voor de reiniging van de buitenkant van de afzuigkap gebruikt u best een vochtige doek met alcohol of een ander geschikt product. Vermijd het gebruik van schuurmiddelen.

BELANGRIJK: Open vlammen kunnen schade veroorzaken aan de filters, vandaar is het raadzaam geen gasbrander zonder kookpot te laten branden. Het is verplicht de maatregelen ter reiniging van de kap of van de filters in acht te nemen, evenals hun tijdige vervanging volgens onze voorschriften om brandgevaar te voorkomen.

OPGELET: De fabrikant is niet verantwoordelijk voor eventuele schade, ontstaan door het niet opvolgen van bovenvermelde voorschriften i.v.m. het onderhoud van de vetfilter (elke 2 maanden wassen) of de vervanging van de koolstoffilter en het niet respecteren van de aanwijzingen voor montage en elektrische aansluiting.
