Produkttyp	Küchenhaube
Marke	ZANUSSI
Modell	ZHC6141
Betriebsart	Abluftbetrieb (nach außen) oder Umluftbetrieb (optionaler Aktivkohlefilter)
Mindestabstand zum Kochfeld	650 mm
Stromversorgung	220-240 V, 50 Hz (Typenschild beachten)
Isolationsklasse	Klasse II (keine Erdung erforderlich)
Anzahl der Motorstufen	3
Beleuchtung	Glühlampe 40 W (max.)
Luftauslassdurchmesser	150 mm oder 120 mm (mit Reduzierstück)
Fettfilter	Metall, auswaschbar (alle 2 Monate)
Aktivkohlefilter	Optional, nicht waschbar, alle 2 Monate austauschen
Außenreinigung	Feuchtes Tuch mit Alkohol oder geeignetem Reiniger, keine Scheuermittel
Material der Haube	Edelstahl oder lackiert (nicht genau spezifiziert)
Bedienungsart	Mechanische Schalter (Ein/Aus Beleuchtung, 3 Motorstufen)
Installation	Wandmontage, mit Teleskopkamin
Mitgeliefertes Zubehör	Klammern C, Reduzierstück G, Schrauben, Bügel, Kaminteile
Maximal zulässiger Unterdruck	4 Pa
Empfohlene Nutzung	Vor dem Kochen einschalten und 15 Minuten nach dem Kochen laufen lassen
Wartung der Metallfilter	Reinigung in der Spülmaschine oder von Hand mit warmem Seifenwasser
Austausch der Lampen	Nach Entfernen der Metallfilter herausdrehen
Sicherheit	Vor Wartung Netzstecker ziehen; offene Flammen unter der Haube vermeiden

Häufig gestellte Fragen - ZHC6141 ZANUSSI

Wie installiere ich die Dunstabzugshaube ZANUSSI ZHC6141?

Bohren Sie 6 Löcher mit 8 mm Durchmesser gemäß den angegebenen Abständen (Abb. 1). Befestigen Sie den Bügel C an der Wand, hängen Sie dann die Haube ein. Für den Abluftanschluss verwenden Sie ein starres oder flexibles Rohr von 150 mm (oder 120 mm mit dem Reduzierstück). Bei Umluftbetrieb setzen Sie den Luftauslassanschluss H und die Aktivkohlefilter L ein. Montieren Sie anschließend die Kaminteile.

Wie groß ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestabstand beträgt 650 mm. Dies ermöglicht eine effiziente Absaugung und vermeidet Überhitzungsrisiken.

Wie tausche ich die Lampen der Haube aus?

Ziehen Sie den Netzstecker. Entfernen Sie die Metallfettfilter. Schrauben Sie die Glühlampen (max. 40 W) heraus und ersetzen Sie sie durch identische Modelle. Setzen Sie die Filter wieder ein.

Wie oft müssen die Metallfilter gereinigt werden?

Die Metallfilter müssen alle 2 Monate gereinigt werden (bei intensiver Nutzung öfter). Sie können sie in der Spülmaschine oder von Hand mit warmem Wasser und Seife waschen.

Können die Aktivkohlefilter gewaschen werden?

Nein, die Aktivkohlefilter sind nicht waschbar. Sie müssen etwa alle 2 Monate ausgetauscht werden. Sie sind optional und werden nur im Umluftbetrieb verwendet.

Kann ich die Haube ohne Außenanschluss verwenden?

Ja, die Haube kann im Umluftbetrieb arbeiten. Dazu müssen Sie den Luftauslassanschluss H und die Aktivkohlefilter (optional) einbauen. Die Luft wird gefiltert und in den Raum zurückgeführt.

Wie schließe ich die Haube elektrisch an?

Überprüfen Sie, ob die Netzspannung mit der auf dem Typenschild (üblerweise 220-240 V) übereinstimmt. Wenn die Haube keinen Stecker hat, montieren Sie einen geeigneten. Bei Direktanschluss installieren Sie einen allpoligen Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm.

Warum muss die Haube vor der Wartung vom Netz getrennt werden?

Aus Sicherheitsgründen ziehen Sie vor jeder Reinigung oder Wartung den Netzstecker. Dies verhindert Stromschlaggefahr.

Was tun, wenn die Haube nicht richtig absaugt?

Überprüfen Sie, ob die Metallfilter nicht verstopft sind (reinigen Sie sie). Stellen Sie sicher, dass der Abstand zum Kochfeld mindestens 650 mm beträgt. Bei Abluftbetrieb prüfen Sie, ob das Abluftrohr nicht verstopft ist. Bei Umluftbetrieb tauschen Sie die Aktivkohlefilter aus. Reinigen Sie ggf. auch das Motorgehäuse.

Kann ich die Haube an einen gemeinsamen Luftkanal anschließen?

Nein, die Abluft darf nicht in einen Kanal geleitet werden, der für die Ableitung von Rauchgasen aus nicht-elektrischen Geräten (Gas, Öl usw.) verwendet wird. Beachten Sie die örtlichen Vorschriften.

BEDIENUNGSANLEITUNG ZHC6141 ZANUSSI

Bedienungsanleitung

Manuel d'Instructions

Gebruiksaanwijzing

Bedienungsanleitung INHALTSVERZEICHNIS

HINWEIS - KOMPONENTEN 11

MONTAGE 12

BEDIENUNG - WARTUNG. 13

Manuel d'Instructions SOMMAIRE

ATTENTION - COMPOSANTS. 14

INSTALLATION 15

UTILISATION-ENTRETIEN 16

Dieses Gerät ist sowohl als ABLUFTHAUBE (Abführung der Luft nach außen), als auch als UMLUFT-HAUBE (Filtrierung der Düste im Innern) verwendbar.

• Der Mindestabstand zwischen Kochfeld und Unterseite der Haube soll 650 mm betragen.
• Wenn die Luft nach Außen abgeführt wird (Abluftbetrieb), muss die Haube nach den folgenden Anweisungen installiert werden.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4x10^-5 bar) sein.
• Bei der Abluft sind die einschlägigen Verwaltungs- und Gesetzesvorschriften einzuhalten (z. B. nationale Bauvorschriften).
• Das Abluftrohr der Haube darf keinesfalls an den Rauchabzug von Feuerstätten angeschlossen werden. Die Abluftvorschrift der zuständigen Behörden beachten.
• Niemals eine Flamme unter der Dunsthaube unbedeckt setzen.
• Das Gerät entspricht der Schutzklasse II und muss daher nicht geerdet werden.
• Vor Wartungsarbeiten muss das Gerät spannungsfrei gemacht werden.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch ihren Beitrag zum korrekten Entsorgen dieser Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ANSCHLUSS DES STROMKABELS AN DAS NETZ

Vor der Installation muss kontrolliert werden, ob die am Typenschild im Geräteinnern angegebene Netzspannung der Spannung Ihres Haushalts entspricht. Falls das Gerät ohne Stecker ist, muss das Kabel mit einem genormten, für die am Typenschild angegebene Last ausreichenden Stecker versehen werden; bei direktem Anschluss an das Netz muss ein korrekt dimensionierter allpoliger Schalter mit einer Mindestkontaktöffnung von 3mm zwischengeschaltet werden, der den einschlägigen Vorschriften entspricht.

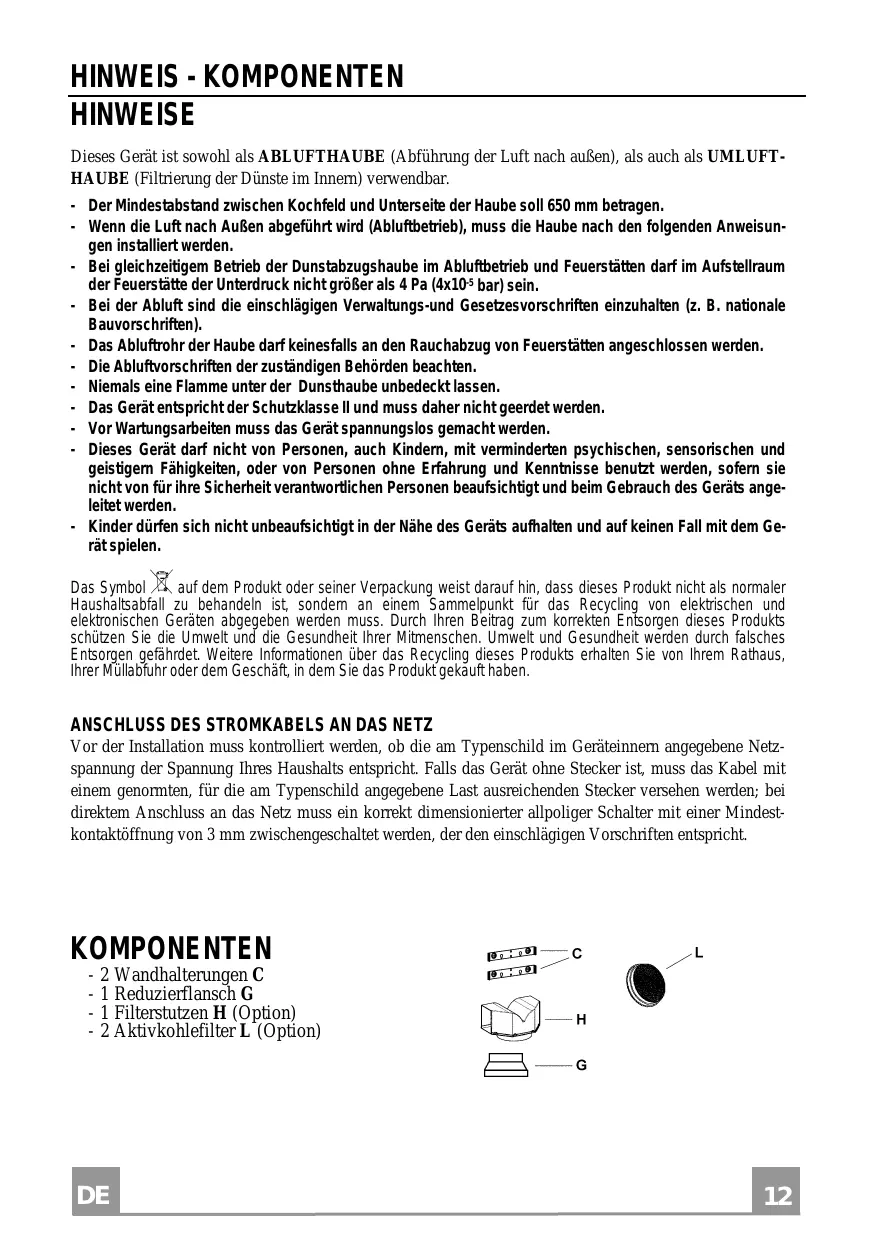

KOMPONENTEN

- 2 Wandhalterungen C - 1 Reduzierflansch G - 1 Filterstutzen H (Option) - 2 Aktivkohlefilter L (Option)

Die Haube muss mittig über dem Kochfeld installiert werden. Der Mindestabstand zwischen Kochfeld und Unterseite der Haube soll 650 mm betragen.

Für die Installation wie folgt vorgehen:

1) 6 Löcher (X1-X2-J) mit 8mm Durchmesser nach den Maßangaben der Abb.1 ausführen. 2) Die für die jeweilige Montage mitgelieferten Schrauben und Dübel verwenden. 3) Die Wandhalterungen C (Abb. 2) mittels der Bohrungen X1-X2 an der Wand befestigen. 4) Die Haube mittels der externen Bohrungen J1 und J2 (Abb. 3) an der Wand befestigen. 5) Montage als ABLUFTHAUBE oder UMLUFTHAUBE:

ABLUFTBETRIEB

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an den Auslass angeschlossen werden.

• Bei Verwendung eines Anschlussrohres Ø 120 den Reduzierflansch 9 am Haubenausgang anbringen.
• Das Rohr mit passenden Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter ausbauen.

• Den Filterstutzen H einbauen (Abb. 6).
• Den Aktivkohlefilter L (Abb. 7) einlegen und durch Drehen im Uhrzeigersinn (um zirka 10°) einrasten lassen. Zum Ausbauen in umgekehrter Reihenfolge vorgehen.

Montage der Kamine:

6) Befestigen Sie das obere Kaminteil A (Abb. 8) mit den vier beiliegenden, selbstschneidenden Schrauben 0,9 mm an den Halterungen C (Abb. 2/Abb. 8). Der Abstand zwischen den Bohrlöchern X1 und X2 hängt von der Höhe des oberen Kaminteils H ab. 7) Um das andere Kaminteil B (Abb. 9) anzubringen, die beiden Seitenteile leicht auseinanderbiegen und dann an der Haube einsetzen (Abb. 9).

BEDIENUNG

Es empfiehlt sich, die Dunsthaube, noch bevor Sie mit dem Kochen beginnen, einzuschalten und auch danach noch ungefähr 15 Minuten, oder jedenfalls bis alle Gerüche beseitigt sind, laufen zu lassen.

1) Bedienleiste mit Schiebeschaltern (Abb. 11):

Ein Schalter schaltet die Beleuchtung ein - ON/OFF.

Ein Schalter steuert die drei Gebläsestufen - OFF/ON-1-2-3.

Eine Kontrolllampe zeigt den Motorbetrieb an.

WARTUNG

NB: Vor sämtlichen Wartungs- und Reparaturarbeiten, sowie dem Auswechseln der Lampen muss die Stromzufuhr zum Gerät unterbrochen werden.

1. Beleuchtung

40W Glühlampen (Abb.10):

Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

2. Filter

ACHTUNG - Die angegebenen Wartungsintervalle sind unbedingt einzuhalten, da fettgetränkte Filter leicht brennbar sind.

Je nachdem, wie intensiv die Haube gebraucht wird, müssen die Metallfettfilter in entsprechenden Zeitabständen (mindestens alle 2 Monate) ausgebaut und mit warmem Seifenwasser bzw. im Geschirrspüler gewaschen und nach dem Trocknen wieder eingebaut werden. Aktivkohlefilter dürfen keinesfalls gewaschen werden, sondern sind alle 2 Monate auszuwechseln.

3. Pflege

Zur äußeren Reinigung der Haube einen mit Alkohol oder einem handelsüblichen Reinigungsmittel angefeuchteten Lappen verwenden. Keine scheuernden Mittel oder Utensilien benutzen.

ACHTUNG: Die Herstellerfirma übernimmt keine Haftung für solche Schäden, die durch die mangelnde Wartung des Fettfilters (alle zwei Monate waschen), unterlassenes Auswechseln des Aktivkohlefilters und Nichtbeachtung der obigen Anleitungen zu Montage und Elektroanschluss entstehen können.
