Tipo de producto	Campana extractora
Marca	ZANUSSI
Modelo	ZHC6141
Funcionamiento	Aspirante (evacuación exterior) o recirculación (filtro de carbón opcional)
Distancia mínima a la placa de cocción	650 mm
Alimentación eléctrica	220-240 V, 50 Hz (verificar en la placa)
Clase de aislamiento	Clase II (no necesita conexión a tierra)
Número de velocidades del motor	3
Iluminación	Lámpara incandescente 40 W (máx.)
Diámetro de salida de aire	150 mm o 120 mm (con reducción)
Filtros antigrasa	Metálicos, lavables (cada 2 meses)
Filtros de carbón activo	Opcionales, no lavables, reemplazar cada 2 meses
Limpieza exterior	Paño húmedo con alcohol o producto adecuado, no usar abrasivos
Materiales de la campana	Acero inoxidable o pintado (no especificado con precisión)
Tipo de control	Interruptores mecánicos (encendido/apagado luz, 3 velocidades motor)
Instalación	De pared, con chimenea telescópica
Accesorios incluidos	Abrazaderas C, abrazadera reductora G, tornillos, soporte, chimeneas
Presión negativa máxima admisible	4 Pa
Uso recomendado	Encender antes de cocinar y dejar 15 min después
Mantenimiento de filtros metálicos	Lavado en lavavajillas o a mano con agua tibia y jabón
Reemplazo de lámparas	Desenroscar después de retirar los filtros metálicos
Seguridad	Desconectar antes del mantenimiento; evitar llamas libres debajo de la campana

Preguntas frecuentes - ZHC6141 ZANUSSI

¿Cómo instalar la campana ZANUSSI ZHC6141?

Perfore 6 agujeros de 8 mm según las distancias indicadas (fig. 1). Fije el soporte C en la pared, luego cuelgue la campana. Para la conexión a la evacuación, utilice un tubo rígido o flexible de 150 mm (o 120 mm con la abrazadera reductora). Si opta por la versión de recirculación, inserte el conector de salida de aire H y los filtros de carbón activo L. Luego fije las chimeneas.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 650 mm. Esto permite una aspiración eficaz y evita los riesgos de sobrecalentamiento.

¿Cómo reemplazar las lámparas de la campana?

Desconecte el aparato. Retire los filtros metálicos antigrasa. Desenrosque las lámparas incandescentes (40 W máx.) y reemplácelas por modelos idénticos. Vuelva a colocar los filtros.

¿Con qué frecuencia hay que limpiar los filtros metálicos?

Los filtros metálicos deben limpiarse cada 2 meses (o más a menudo si se usan intensivamente). Puede lavarlos en el lavavajillas o a mano con agua tibia y jabón.

¿Los filtros de carbón activo se lavan?

No, los filtros de carbón activo no se lavan. Deben reemplazarse cada 2 meses aproximadamente. Son opcionales y se usan solo en la versión de recirculación.

¿Puedo usar la campana sin conexión al exterior?

Sí, la campana puede funcionar en versión de recirculación. Para ello, debe instalar el conector de salida de aire H y los filtros de carbón activo (opcionales). El aire se filtra y se devuelve a la habitación.

¿Cómo conectar eléctricamente la campana?

Verifique que la tensión de la red corresponda a la indicada en la placa (generalmente 220-240 V). Si la campana no tiene enchufe, coloque uno adecuado. En caso de conexión directa, instale un interruptor omnipolar con una apertura de contactos de al menos 3 mm.

¿Por qué debe desconectarse la campana antes del mantenimiento?

Por razones de seguridad, desconecte siempre el aparato antes de cualquier operación de limpieza o mantenimiento. Esto evita riesgos de electrocución.

¿Qué hacer si la campana no aspira correctamente?

Verifique que los filtros metálicos no estén obstruidos (límpielos). Asegúrese de que la distancia a la placa sea de al menos 650 mm. En versión aspirante, verifique que el conducto de evacuación no esté bloqueado. En versión de recirculación, reemplace los filtros de carbón. Limpie también la caja del motor si es necesario.

¿Puedo usar la campana con un conducto de aire común?

No, el aire evacuado no debe dirigirse a un conducto utilizado para la descarga de humos de aparatos que funcionan con energía no eléctrica (gas, fuel, etc.). Respete las prescripciones locales.

MANUAL DE USUARIO ZHC6141 ZANUSSI

Manual de instrucciones

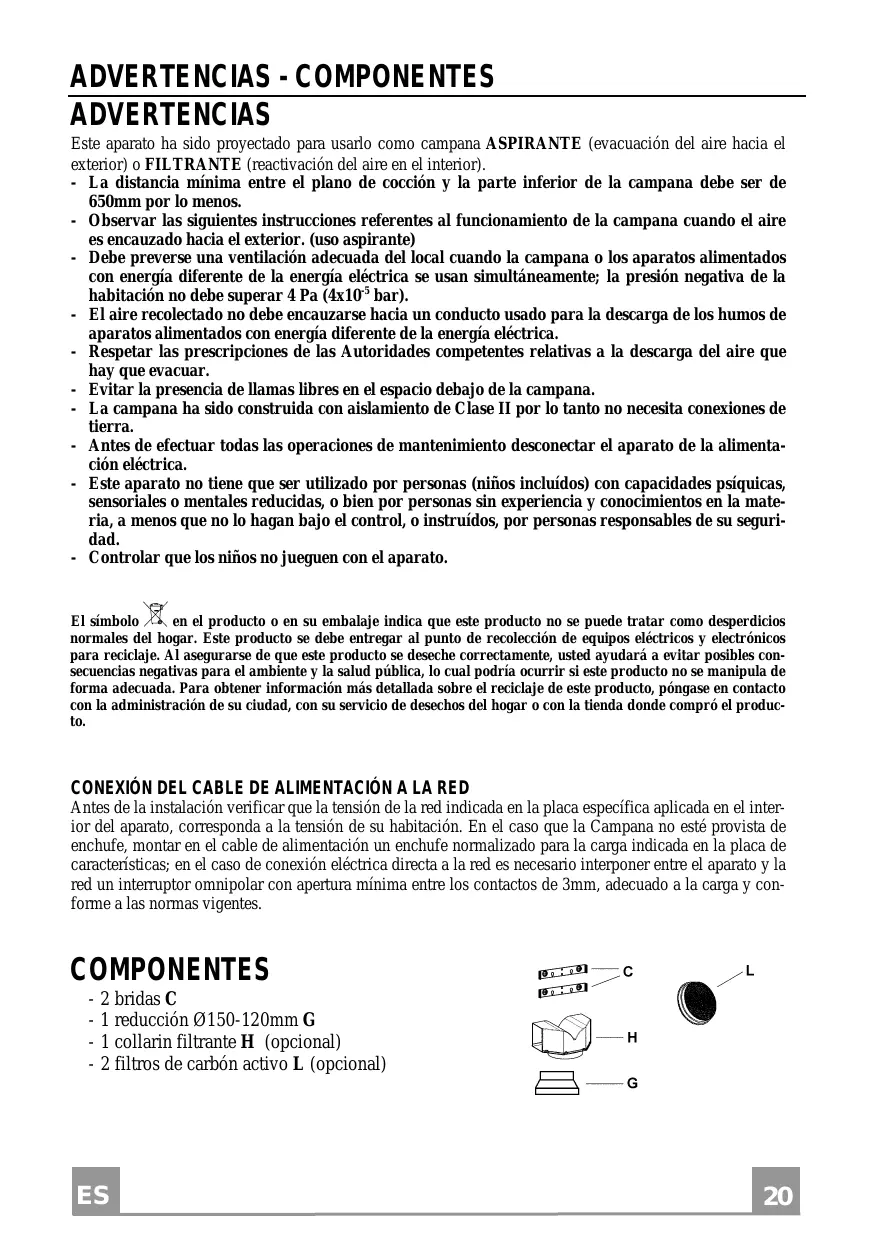

ADVERTENCIAS - COMPONENTES 23

INSTALACIÓN 24

UTILIZACIÓN - MANTENIMIENTO 25

Este aparato ha sido proyectado para usarse como campana aspirante (evacuación del aire hacia el exterior) o filtrante (recirculación del aire en el interior).

• La distancia mínima entre el plano de cocción y la parte inferior de la campana debe ser de 650 mm como mínimo.
• Observar las siguientes instrucciones referentes al funcionamiento de la campana cuando el aire es evacuado hacia el exterior (uso aspirante).
• Debe preverse una ventilación adecuada del local cuando la campana o los aparatos alimentados con energía diferente de la energía eléctrica se usen simultáneamente; la presión negativa de la habitación no debe superar 4 Pa (4x10^-5 bar).
• El aire recogido no debe encauzarse hacia un conducto usado para la descarga de humos de aparatos alimentados con energía diferente de la energía eléctrica.
• Respetar las prescripciones de las autoridades competentes relativas a la descarga del aire que hay que evacuar.
• Evitar la presencia de llamas libres en el espacio debajo de la campana.
• La campana ha sido construida con aislamiento de Clase II, por lo tanto no necesita conexión a tierra.
• Antes de efectuar todas las operaciones de mantenimiento, desconectar el aparato de la alimentación eléctrica.
• Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que lo hagan bajo el control o instrucción de personas responsables de su seguridad.
• Controlar que los niños no jueguen con el aparato.

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurar que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

CONEXIÓN DEL CABLE DE ALIMENTACIÓN A LA RED

Antes de la instalación, verificar que la tensión de la red indicada en la placa específica aplicada en el interior del aparato corresponda a la tensión de su habitación. En el caso de que la campana no esté provista de enchufe, montar en el cable de alimentación un enchufe normalizado para la carga indicada en la placa de características; en el caso de conexión eléctrica directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm, adecuado a la carga y conforme a las normas vigentes.

COMPONENTES

- 2 bridas C - 1 reducción Ø 150 - 120 mm G - 1 collarín filtrante H (opcional) - 2 filtros de carbón activo L (opcional)

La campana debe montarse al centro del plano de cocción. La distancia mínima entre el plano de cocción y la superficie inferior de la campana debe ser de 650 mm.

Para el montaje de la campana, proceder de la forma siguiente:

1) Hacer 6 orificios (X1-X2-J) Ø 8 mm respetando las cotas indicadas en la fig. 1. 2) Para los diferentes montajes, usar los tornillos y los tornillos de expansión suministrados en dotación. 3) Bloquear las bridas C (fig. 2) a la pared en los orificios X. 5) Fijar la campana a la pared en los orificios externos J1 e J2 (fig. 3). 6) Fijar la brida de empalme E con los correspondientes tornillos autorroscantes Ø 2,9 mm en la boca de salida del aire del motor en los orificios Z predispuestos (fig. 4). 7) Montaje ASPIRANTE o FILTRANTE:

ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de Ø 150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de Ø 120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

FILTRANTE (OPCIÓN)

• Introducir el collarín filtrante H (fig. 6).
• Montar los filtros de carbón activo L (fig. 7) y bloquearlos girando en sentido horario (aproximadamente 10°) hasta que se llegue al tope de parada. Para desmontar, efectuar las operaciones en orden inverso.

8) Fijar la chimenea superior A (fig. 8) en las bridas C (fig. 2/fig. 8) usando n.º 4 tornillos autorroscantes Ø 2,9 mm suministrados en dotación. La distancia entre los orificios de fijación X1 y X2 queda determinada por la altura de la chimenea superior H. 9) Aplicar frontalmente la chimenea inferior B (fig. 9) ensanchando ligeramente las dos partes laterales y luego insertarla en la campana (fig. 9).

USO

Les recomendamos hacer funcionar el aparato un poco antes de proceder a la cocción de cualquier alimento y dejarlo funcionar hasta 15 minutos después de la cocción, en todo caso hasta que haya desaparecido todo el olor.

1) Tablero de mandos con interruptores (Fig. 11)

• Un interruptor que manda el encendido de la instalación de iluminación.
• Un interruptor para conmutar las tres velocidades de ejercicio.
• Una luz indicadora general que señala que el motor está en función.

MANTENIMIENTO

NOTA. Antes de cualquier intervención de mantenimiento, reparación y eventual sustitución de las lámparas, desconectar el aparato de la red eléctrica.

1. Iluminación (Fig. 10)

Lámparas incandescentes de 40 W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

2. Filtros

Con intervalos más o menos frecuentes, según el uso de la campana, en todo caso una vez cada 2 meses, los filtros metálicos deben desmontarse y lavarse con agua caliente jabonosa, o ser directamente lavados en lavavajillas y deben montarse nuevamente cuando estén secos (los filtros de carbón activo no deben lavarse en absoluto y deben ser sustituidos cada 2 meses).

3. Limpieza

Para la limpieza externa de la campana usar un paño húmedo con alcohol o con productos adecuados que se encontrarán en el comercio. Evite usar elementos abrasivos.

IMPORTANTE: El empleo de llamas libres es dañoso para los filtros, por lo tanto se aconseja no dejar encendido un quemador de gas sin olla. Es obligatorio limpiar la campana y los filtros, además de sustituirlos periódicamente según nuestras instrucciones para evitar peligros de incendio.

ATENCIÓN: La casa productora no responde por eventuales daños causados por la falta de mantenimiento del filtro anti-grasa (lavado cada dos meses), sustitución del filtro de carbón y por no respetar las instrucciones de montaje y conexión electrónica antes descritas.
