MCS 160 - Système audio compact DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio compact 5.1
Marque	DENON (sous licence Boston Acoustics)
Modèle	MCS 160
Enceintes satellites	4 enceintes, 2 voies : haut-parleur medium 3" (75mm) et tweeter 1/2" (13mm)
Enceinte centrale	2 voies : deux haut-parleurs medium 3" (75mm) et tweeter 1/2" (13mm)
Caisson de basses	Haut-parleur 8" (203mm), amplifié 100 W RMS (250 W crête), circuit BassTrac®
Réponse en fréquence (enceintes)	120 Hz – 20 kHz
Réponse en fréquence (caisson)	50 – 170 Hz
Impédance nominale	8 ohms
Sensibilité	88 dB (2,8 V à 1 m)
Fréquence de coupure	Enceintes : 3000 Hz ; caisson : 170 Hz (24 dB/octave)
Dimensions (enceinte satellite)	189 x 113 x 93 mm (H x L x P)
Dimensions (enceinte centrale)	145 x 321 x 95 mm
Dimensions (caisson de basses)	310 x 284 x 395 mm
Poids (enceinte satellite)	1,14 kg
Poids (enceinte centrale)	2,1 kg
Poids (caisson de basses)	9 kg
Alimentation	Caisson : secteur 230 V ~ 50 Hz, consommation en veille < 1 W
Puissance amplificateur (caisson)	100 W RMS, 250 W crête
Connectique	Bornes à vis pour enceintes, entrée Ligne/LF pour caisson (RCA)
Fonctions principales	Mode veille automatique, réglage de volume et polarité (0°/180°) du caisson, montage mural possible (encoches en trou de serrure)
Entretien et nettoyage	Nettoyer avec un chiffon doux ; vérifier les connexions une fois par an
Sécurité	Double isolation, ne pas exposer à l'eau ni à la chaleur, maintenir une ventilation d'au moins 50 mm autour de l'appareil
Garantie	5 ans pour les haut-parleurs, 1 an pour les composants électriques (acheteur d'origine)
Contenu du carton	4 enceintes satellites, 1 enceinte centrale, 1 caisson de basses, câbles d'enceinte (2x12m, 3x6m), câble de caisson (4,6m), 8 tampons caoutchouc

FOIRE AUX QUESTIONS - MCS 160 DENON

Comment connecter les enceintes au récepteur ?

Utilisez les câbles fournis. Connectez la borne + (rouge) de l'enceinte à la borne + du récepteur, et la borne - (noire) au -. Respectez la polarité pour une bonne restitution sonore. Assurez-vous que les brins dénudés ne se touchent pas pour éviter les courts-circuits.

Comment régler le caisson de basses ?

Placez le commutateur d'alimentation sur ON ou AUTO (MUTE). Réglez le volume sur la position 11h00 puis ajustez pour un équilibre avec les enceintes. La commande de polarité (0°/180°) permet d'obtenir des basses plus pleines. Essayez les deux positions et gardez celle qui sonne le mieux.

Que signifie le voyant LED du caisson ?

Le voyant situé entre les commutateurs Power et Polarity indique : éteint = caisson éteint ; rouge = mode veille (aucun signal) ; vert = caisson actif (signal détecté). En l'absence de signal, le caisson passe automatiquement en veille après quelques minutes.

Puis‐je monter les enceintes satellites au mur ?

Oui, grâce aux encoches en trou de serrure situées à l'arrière. Retirez le pied fourni, utilisez les tampons en caoutchouc et une vis #8 (non fournie) dans un goujon. Connectez le câble avant le montage. Pour les autres surfaces, utilisez une cheville adaptée au poids (1,14 kg par satellite).

Quelle impédance et puissance recommander pour l'amplificateur ?

Les enceintes ont une impédance nominale de 8 ohms. La puissance amplificateur recommandée est de 10 à 100 watts par canal. Le caisson de basses est actif et se connecte à la sortie LFE ou subwoofer de votre récepteur.

Comment nettoyer les enceintes et le caisson ?

Utilisez un chiffon doux et sec pour enlever la poussière ou les traces de doigts. N'utilisez pas de produits liquides ou abrasifs. Vérifiez et nettoyez les connexions une fois par an pour assurer un bon contact.

Pourquoi n'y a‐t‐il pas de basses ou le caisson ne fonctionne‐t‐il pas ?

Vérifiez que le caisson est branché sur une prise secteur active, que le commutateur d'alimentation n'est pas sur OFF, que le câble de caisson est correctement connecté à la sortie LFE/subwoofer de votre récepteur, et que le récepteur est configuré avec les enceintes réglées sur 'petit' et le caisson activé.

Quelle est la garantie du MCS 160 ?

Boston Acoustics garantit les haut-parleurs pendant 5 ans et les composants électriques pendant 1 an à partir de la date d'achat (premier acheteur). La garantie couvre les défauts de matériaux et de fabrication, mais pas les dommages dus à une mauvaise utilisation ou à des réparations non autorisées.

Comment recycler le produit en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez‐le dans une déchèterie ou un point de collecte pour les déchets d'équipements électriques et électroniques (DEEE). Le fabricant a contribué au recyclage.

Puis‐je utiliser le système avec un amplificateur stéréo classique (sans sortie subwoofer) ?

Oui, mais vous aurez besoin d'un récepteur ou d'un amplificateur avec une sortie subwoofer dédiée. Si votre ampli ne dispose que de sorties enceintes, vous pouvez connecter le caisson via l'entrée ligne, mais il fonctionnera alors en permanence et vous devrez régler manuellement le volume et la fréquence de coupure. Pour des performances optimales, un récepteur home‐cinéma est recommandé.

MODE D'EMPLOI MCS 160 DENON

Haut-parleur multivoix BOSTON

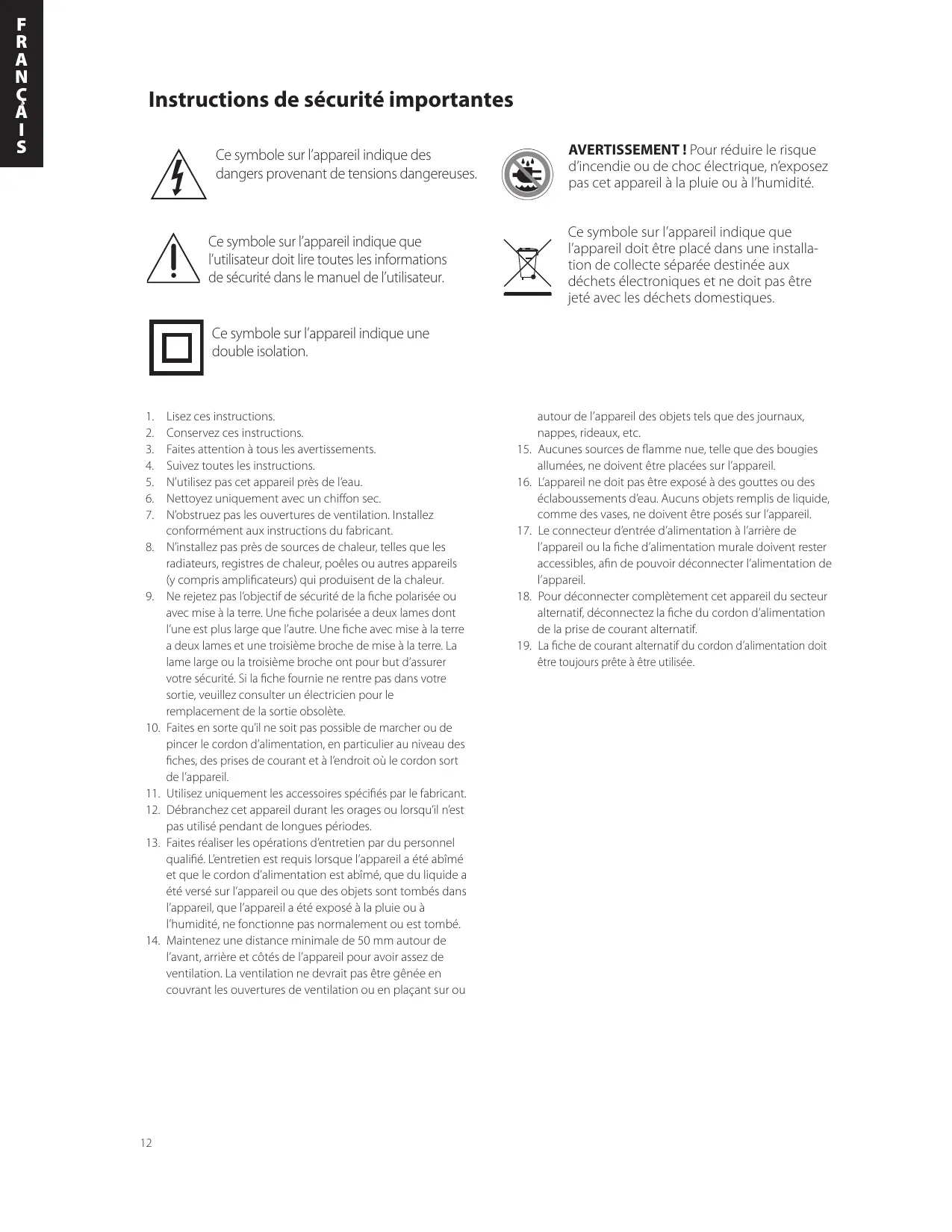

Instructions de sécurité importantes

Ce symbole sur l'appareil indique des dangers provenant de tensions dangereuses.

AVERTISSEMENT! Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Ce symbole sur l'appareil indique que l'utilisateur doit lire toutes les informations de sécurité dans le manuel de l'utilisateur.

Ce symbole sur l'appareil indique que l'appareil doit être placé dans une installation de collecte séparée destinée aux déchets électroniques et ne doit pas être jeté avec les déchets domestiques.

Ce symbole sur l'appareil indique une double isolation.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Faites attention à tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez uniquement avec un chiffon sec.
7. N'obstruez pas les ouvertures de ventilation. Installez conformément aux instructions du fabricant.
8. N'installez pas près de sources de chaleur, telles que les radiateurs, registres de chaleur, poêles ou autres appareils (y compris amplificateurs) qui produisent de la chaleur.
9. Ne rejetez pas l'objectif de sécurité de la fiche polarisée ou avec mise à la terre. Une fiche polarisée a deux lames dont l'une est plus large que l'autre. Une fiche avec mise à la terre a deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche ont pour but d'assurer votre sécurité. Si la fiche fournie ne rentre pas dans votre sortie, veuillez consulter un électricien pour le remplacement de la sortie obsolète.
10. Faites en sorte qu'il ne soit pas possible de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et à l'endroit où le cordon sort de l'appareil.
11. Utilisez uniquement les accessoires spécifiés par le fabricant.
12. Débranchez cet appareil durant les orages ou lorsqu'il n'est pas utilisé pendant de longues périodes.
13. Faites réaliser les opérations d'entretien par du personnel qualifié. L'entretien est requis lorsque l'appareil a été abîmé et que le cordon d'alimentation est abîmé, que du liquide a été versé sur l'appareil ou que des objets sont tombés dans l'appareil, que l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.
14. Maintenez une distance minimale de 50 mm de l'avant, arrière et côtés de l'appareil pour avoir assez de ventilation. La ventilation ne devrait pas être gênée en couvrant les ouvertures de ventilation ou en plaçant sur ou

autour de l'appareil des objets tels que des journaux, nappes, rideaux, etc.

1. Aucunes sources de flamme nue, telle que des bougies allumées, ne doivent être placées sur l'appareil.
2. L'appareil ne doit pas être exposé à des gouttes ou des éclaboussements d'eau. Aucuns objets remplis de liquide, comme des vases, ne doivent être posés sur l'appareil.
3. Le connecteur d'entrée d'alimentation à l'arrière de l'appareil ou la fiche d'alimentation murale doivent rester accessibles, afin de pouvoir déconnecter l'alimentation de l'appareil.
4. Pour déconnecter complètement cet appareil du secteur alternatif, déconnectez la fiche du cordon d'alimentation de la prise de courant alternatif.
5. La fiche de courant alternatif du cordon d'alimentation doit être toujours prête à être utilisée.

Spécifications	Enceintes satellites	Canal central	Caisson de grave
Réponse en fréquence:	120Hz – 20kHz	120Hz – 20kHz	50 - 170Hz
Domaine de puissance recommandé de l' amplificateur :	10 - 100 watts	10 - 100 watts	—
Sensibilité :	88dB[2,8v à 1m]	88dB[2,8v à 1m]	—
Impédance nominale :	8 ohms	8 ohms	—
Fréquence de transition :	3,000Hz	3,000Hz	170Hz 24dB/octave, contrôle passée-bas
Sortie de l' amplificateur :	—	—	100 watts RMS, (250 watts crete); le circuit BassTrac® élimine les distorsions
Haut-parleur de graves :	—	—	8" (203mm)
Gamme ondes moyennes :	3" (75mm)	3" (75mm) deux	—
Haut-parleur d'aignus :	1/2" (13mm)	1/2" (13mm)	—
Dimensions (H x L x P)	73/8 x 43/8 x 411/16" (189 x 113 x 93mm)	511/16 x 125/8 x 33/4" (145 x 321 x 95mm)	121/4 x 113/16 x 159/16" (310 x 284 x 395mm)
Poids	2.5 lbs (1.14kg)	4.6 lbs (2.1kg)	20 lbs (9kg)

Introduction au MCS 160

Nous vous remercions d'avoir acheté un haut-parleur multivoix Boston Acoustics. Ces haut-parleurs incorporent des composants de haute qualité qui produisent le célèbre son Boston. Le système convient parfaitement pour être utilisé comme solution de canal 5.1 au sein d'un système de cinéma maison ou de chaîne hi-fi. Le système est fourni avec tous les éléments dont vous aurez besoin pour un système de haut-parleur type, y compris le câble du haut-parleur, les enceintes satellites, un haut-parleur canal central et un caisson de grave. Veuillez consulter Bostonacoustics. com pour des informations sur le positionnement de vos haut-parleurs.

Le haut-parleur multivoix MCS 160 propose un dialogue à l'écran exceptionnellement clair, de la musique, des effets et des basses impressionnantes depuis un petit ensemble aux lignes épurées. Le placement compact de l'amplificateur et des répartiteurs de qualité spécifique au système assurent une dispersion large et uniforme pour une couverture complète d'une salle d'écoute.

Déballer le système

Déballer soigneusement le système. Si vous constatez le moindre signe de dégâts ayant eu lieu lors du transit, signalez-le immédiatement à votre distributeur et/ou service de livraison. Conservez le carton et le matériel d'emballage pour une utilisation future. Ouvrez le paquet et vérifiez le contenu suivant :

(4) enceintes satellites (1) haut-parleur canal central (1) caisson de grave (2) câbles de haut-parleur de 12m (3) câbles de haut-parleur de 6m (1) cable de caisson de grave de 4,6m (8) tampons en caoutchouc (useIses pour un montage mural)

(4) enceintes satellites

(1) haut-parleur canal arrière

Caisson de grave

Options de placement

Les enceintes satellites et le haut-parleur canal arrière MCS 160 sont conçus pour être facilement montés au mur en utilisant la/les encoche(s) en trou de serrure au dos du haut-parleur. Lorsque vous montez les haut-parleurs au mur, utilisez les tampons en caoutchouc fournis. Vous nevez-retirer le pied fixé pour monter vos haut-parleurs au mur.

L'option de montage en trou de serrure est semblable à la pose d'un cadre sur un mur. Installez une vis de #8 (pas fournie) dans le mur en assurant que vous l'enfoncez dans un goujon et posez le haut-parleur sur la tête de la vis. Si un goujon n'est pas disponible, une fixation murale doit être utilisée pour supporter le poids du haut-parleur. Il est recommandé de connecter le câble du haut-parleur avant de réaliser le montage au mur.

NOTE : Étant donné qu'il y a de nombreux différents types de surfaces sur lesquelles les haut-parleurs peuvent être montés, nous ne pouvons pas fournir un type de fixation universelle qui pourrait s'adapter à toutes les situations. Si vous n'êtes pas sûr(e) du type de fixation à utiliser, rendez-vous chez un magasin de bricolage accueillant avec votre support de montage et demandez au personnel de vous recommander une fixation appropriée. N'oubliez pas de mentionner le poids du haut-parleur.

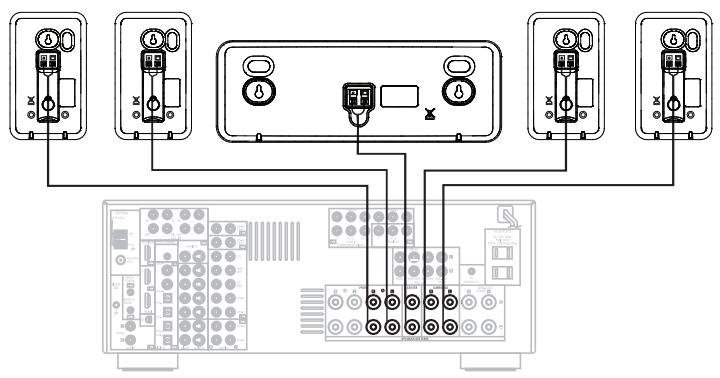

Connexions du haut-parleur

Une fois que vos haut-parleurs sont correctement placés, vous pouvez câbler votre système. Tout d'abord, coupez toute l'alimentation électrique. Utilisez le câble de haut-parleur inclus avec le système pour réaliser vos connexions. Pour des distances plus importantes, des câbles de 16# ou 18# disponibles chez votre distributeur doivent être utilisés. Veuillez consulter l'illustration qui conseille comment connecter les câbles aux enceintes satellites et haut-parleur canal arrière MCS 160.

Pour connecter à votre récepteur, veuillez consulter son manuel d'utilisateur.

Important!

Pour assurer la meilleure performance, veuillez respecter les polarités au moment de la connexion du haut-parleur, comme indiqué dans l'illustration. Connectez chaque terminal + au dos de l'amplificateur ou récepteur au terminal + (rouge) respectif sur chaque haut-parleur. Connectez les terminaux - (noirs) de la même manière. Si les connexions ne sont pas réalisées correctement, une mauvaise réponse de basse et une mauvaise constitution de l'image peuvent être entrainés. Par ailleurs, pour éviter les court-circuits qui peuvent abimer votre équipement, faites attention à ce que les fils nus ne se touchent pas.

+ Rouge - Noir

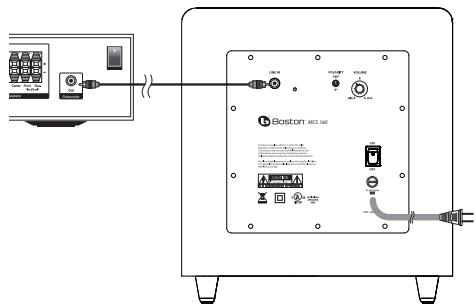

Connexions du caisson de grave

Coupez toute l'alimentation électrique. Utilisez le câble du caisson de grave inclus avec votre système pour connecter le caisson de grave au caisson de grave de vos récepteurs ou à la sortie LFE. Connectez l'autre extrémité à la « Line in » au dos du caisson de grave.

Activation/auto/en attente

Branchez le cordon CA du caisson de basse à une prise électrique murale. N'utilisez pas les prises situées à l'arrière du récepteur. Placez le commutateur d'alimentation en position souhaitée.

OFF - Le caisson de masse est éteint et ne génère aucun son. Vous pouvez éteindre votre caisson de masse si vous ne l'utilisez pas pendant un certain temps ou si vous desirez limiter la consommation de courant.

ON - Le caisson de basse est toujours allumé.

MUTE - En l'absence de signal, il passe automatiquement en mode veille après quelques minutes.

LED indicator

Un témoin DEL situé entre les commutateurs Power et Polarity indique le mode du caisson de basse.

Éteint – Le caisson de basse est éteint.

ROUGE - MUTE (aucun signal détecté, Amp étant)

VERT - ACTIVÉ (signal détecté, Amp en marche)

Si aucun signal n'est détecté, le caisson de basse passe automatiquement en mode Mute après quelques minutes. Dès qu'il détecte un signal, le caisson de basse s'allume instantanément.

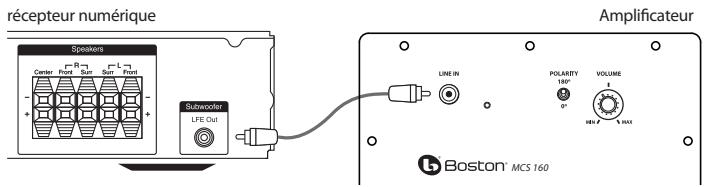

Réglage du volume

Commencez par ajuster le réglage du volume du caisson de grave sur la position 11h00. Ajustez davantage le réglage du volume du caisson de grave jusqu'à ce que vous entendiez un volume correspondant entre les haut-parleurs principaux et le caisson de grave. Dans l'idéal, une réponse de basse ne devrait pas dominer la salle mais être ajustée afin que toute la gamme musicale soit naturellement fusionnée.

Commande de polarité

(0^ ou 180^) : Sélectionne une phase régulière (0^) ou inversée (180^) pour le caisson de basse. Réglez ce commutateur pour obtenir des basses plus pleines et plus dynamiques. L'effet de phase est le plus audible avec les instruments de percussion à basse fréquence ou une musique ayant une ligne de basses répétitive.

Fonctionnement

Lorsque vous utilisez le MCS 160 dans un système de cinéma maison Dolby Digital ou DTS, assurez-vous que tous les haut-parleurs soient réglés sur « petit ». Lorsque vous utilisez le MCS 160 dans un système de cinéma maison Dolby Pro Logic, assurez-vous que le mode canal central du récepteur est réglé sur « Normal »

Certains récepteurs/processeurs équipés de Dolby Digital proposent des options de réglage différentes pour chaque source ou mode surround (par ex, CD-stéréo, cassette vidéo, Dolby Digital, Pro Logic®). Dans chaque cas, suivez les instructions de votre équipement pour assurer que la sortie du caisson de grave est allumée et que les haut-parleurs sont réglés sur « petit » dans chaque mode.

Si vous récepteur dispose de réglages de transition ajustables, nous recommandons que la transition du caisson de grave soit réglée sur 150HZ.

Veuillez consulter le manuel de l'utilisateur de votre récepteur AV pour des recommandations supplémentaires concernant le fonctionnement du système.

Entretien et service

Les enceintes satellites et le caisson de grave peuvent être nettoyés à l'aide d'un chiffon doux afin d'enlever les empreintes de doigt ou pour enlever la poussière. Toutes les connexions de câble devraient être respectées et nettoyées ou refaites une fois par an.

Si un problème survient, assurez-vous que toutes les connexions sont correctement réalisées, solidement fixées et propres. Si un problème survient dans un haut-parleur, recâblez le haut-parleur à un autre emplacement dans le système. Si le problème persiste dans ce haut-parleur, le problème se trouve dans le haut-parleur. Si le haut-parleur fonctionne bien dans la nouvelle position, ceci indique fortement un problème plus en profondeur des composants électroniques dans le système. Dans le cas où votre MCS 160 aurait besoin d'une révision, contactez votre distributeur local Boston Acoustics ou consultez www.Bostona.com pour une liste des distributeurs dans votre région.

Si votre caisson de grave ne fonctionne pas, vérifiez que tous les connecteurs sur les câbles font correctement contact et que la fiche CA est connectée à une prise sous tension.

Garantie limitée

Boston Acoustics garantit à l'acheteur d'origine de notre système MCS 160 une fabrication de la plus haute qualité extrêmement soignée et que pendant une période de 5 ans à partir de la date d'achat, les matériaux ne subiront aucune défaillance. La période de garantie pour les composants électriques du MCS 160 est 1 an.

Vous êtes responsable de l'installation et de l'utilisation conformément aux instructions fournies et lorsque vous sollicitez une révision, d'assurer un transport sur un représentant après-vente de Boston Acoustics autorisé et de présenter une preuve d'achat sous forme de reçu.

Les dégâts causés par un abus, mauvaise utilisation, mauvaise installation, accidents, transport ou réparations/modifications qui n'ont pas été effectuées par un représentant après-vente de Boston Acoustics autorisé, sont exclus de la garantie.

Cette garantie est limitée au produit Boston Acoustics et ne couvre pas les dégâts subsis par des équipements associés. Cette garantie ne couvre pas les frais d'enlèvement ou de réinstallation. Cette garantie est annulée si le numéro de série a été retiré ou effacé. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'un état à un autre.

S'il semble nécessaire d'effectuer une révision

Tout d'abord, veuillez contacter le distributeur auprès duquel vous avez acheté le produit. Si ceci n'est pas possible, veuillez écrire à :

Ou contactez-nous par e-mail à :

[e-mail]

Nous vous informerons rapidement de l'action à prendre. S'il est nécessaire de renvoyer votre MCS 160 en usine, veuillez le renvoyer port payé. Après avoir été réparé, nous le renverrons port payé aux États-Unis et au Canada.

Pour les clients de l'ue uniquement

Ce symbole sur le produit indique que le produit ne doit pas être jeté avec les déchets domestiques. Il doit plutôt être placé dans une installation de collecte séparée destinée aux déchets électroniques ou remis à un détaillant lorsque vous achetez un produit semblable. Le fabricant a payé pour recycler ce produit, ce qui contribue à réutiliser et recycler et ce qui minimise les effets néfastes sur l'environnement et la santé humaine, tout en évitant des amendes encourues en cas d'élimination incorrecte.

Boston Acoustics s'efforce d'améliorer et d'actualiser continuellement ses produits. Les spécifications et détails de fabrication sont soumis à des changements sans préavis.
