MODE D'EMPLOI KM 360 - CONVERTING INSTRUCTIONS MIELE
Instructions pour la conversion
KM 320
KM 342/344
KM 360
KM 404/406
Converting KM 320 3
Converting KM 342 / 344 6
Converting KM 360 14
Converting KM 404/406 18
Converting KM 404 19
Converting KM 406 21
Conversion à KM 320 26
Conversion à KM 342 / 344 29
Conversion à KM 360 37
Conversion à KM 404 / 406 41
Conversion à KM 404 42
Conversion à KM 406 44
La plaque de cuisson peut être raccordée au gaz naturel ou au propane.
Le régulateur fourni correspond au type de gaz de la plaque de cuisson.
Vérifiez avant de faire l'installation. Voir "Conversion du régulateur".
Si l'appareil doit être raccordé à un autre type de gaz, le régulateur et les brûleurs doivent être convertis.
Mise en garde
Le nécessaire de conversion doit être installé par un technicien qualifié conformément aux directives du fabricant et à tous les codes locaux et nationaux applicables. Le non-respect de ces directives peut entraîner un incendie, une explosion ou la production de monoxyde de carbone et, par conséquent, des dommages matériels, des blessures ou la mort. Le technicien qualifié est responsable de l'installation appropriée de ce nécessaire. L'installation n'est pas achevée et complète jusqu'à ce que le fonctionnement de l'appareil converti soit vérifié tel que spécifié dans ces instructions.
Conversion du régulateur
Dévissez le capuchon hexagonal argenté dans la partie supérieure du régulateur. Assurez-vous que le ressort reste en place. Retournez le capuchon et revissez-le.
Un repon est visible sur le dessus du capuchon ou au fond de l'orifice central quand le régulateur est converti ("LP" pour propane et "NG" pour gaz naturel).
Conversion des brûleurs
Fermez l'arrivée de gaz (si l'appareil est déjà installé) et débranchez l'appareil de la prise de courant avant de continuer.
Les diaphragmes et injecteurs à aiguille suivants doivent être installés dans les brûleurs appropriés.
| Code | Diamètre du diaphragme (Ø mm) | Code | Diamètre de l'injecteur à aiguille (Ø mm) | |
| Gaz naturel | ||||
| Brûleur normal | 150 | 1,50 | 60 | 0,60 |
| Brûleur rapide | 165 | 1,65 | 65 | 0,65 |
| Propane | ||||
| Brûleur normal | 72 | 0,72 | 29 | 0,29 |
| Brûleur rapide | 92 | 0,92 | 40 | 0,40 |
Changement des injecteurs à aiguille
Insérez un tournevis dans les orifices situés dans la partie inférieure de la plaque de cuisson ① et dévissez les injecteurs. Enlevez-les avec des pinces. Installez les nouveaux injecteurs et serrez les vis.
Changement des diaphragmes

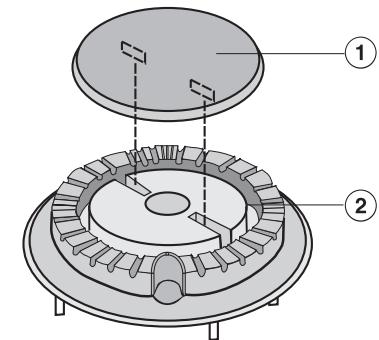

Enlevez la grille, le chapeau de brûleur (1) et la tête de brûleur (2). À l'aide d'un tournevis à douille de 7 mm, dévissez le diaphragme (3). Installez le nouveau diaphragme et assemblez les éléments ci-dessus dans l'ordre inverse. Conservez les orifices et les injecteurs à aiguilles pour un usage ultérieur.
Après la conversion
- Après que la plaque de cuisson a été convertie au gaz LP, collez l'étiquette fournie avec le nécessaire sur la plaque signalétique en dessous de l'appareil. Assurez-vous qu'il n'y ait pas de fuite, par exemple avec de l'eau savonneuse. Vérifiez que le brûleur est assemblé correctement. Ouvrez l'arrivée de gaz. Allumez chacun des brûleurs l'un après l'autre.
é à feu doux ou quand le bouton de commande est tourné rapidement de feu élevé à feu doux, la flamme ne devrait pas s'éteindre.
élevé, la flamme doit être allumée et son centre parfaitement visible.
La plaque de cuisson peut être raccordée au gaz naturel ou au propane.
Le régulateur fourni correspond au type de gaz de la plaque de cuisson. Vérifiez-le avant de procéder à l'installation. Voir "Conversion du régulateur".
Si l'appareil doit être raccordé à un autre type de gaz, le régulateur et les brûleurs doivent être convertis.
Avertissement
Le nécessaire de conversion doit être installé par un électricien qualifié conformément aux instructions du fabricant et à tous les codes régionaux et nationaux en vigueur. Si les renseignements se trouvant dans ces instructions ne sont pas observés à la lettre, un incendie, une explosion ou la production de monoxyde de carbone pourrait se produire et causer des dommages matériels, des blessures corporelles ou la mort. Le technicien qualifié est responsable de l'installation correcte de ce nécessaire. L'installation n'est pas correcte et complète jusqu'à ce que le fonctionnement de l'appareil converti soit vérifié tel que spécifié dans ces instructions.
Pour convertir le régulateur :
- Dévisser le couvercle hexagonal argenté sur le dessus du régulateur.
- S'assurer que le ressort reste en place.
- Le retourner et le revisser en place.
Un sceau devrait être visible sur le dessus du couvercle ou au bas du trou central lorsque converti ("LP" pour GPL et "NG" pour gaz naturel).
Pour convertir les brûleurs
Fermer l'alimentation de gaz principale (si l'appareil a déjà été installé) et débrancher l'appareil de l'alimentation électrique principale avant de procéder.
Les orifices suivants et les piqueaux doivent être installés dans leurs brûleurs respectifs.
Tableau de conversion KM 342
| Code | Format de l'orifice (Ø mm) | Code | Format de pointeau (Ø mm) | |
| Gaz naturel | ||||
| Brûleur normal | 140 | 1,40 | 62 | 0,62 |
| Brûleur rapide | 167 | 1,67 | 78 | 0,78 |
| Brûleur wok interieur extérieur | 34190 | No. 341,90 | 4088 | 0,400.88 |
| Propane (PL) | ||||
| Brûleur normal | 90 | 0,90 | 41 | 0,41 |
| Brûleur rapide | 103 | 1,03 | 45 | 0,45 |
| Brûleur wok interieur extérieur | 7109 | No. 71.09 | 2554 | 0,250.54 |
Tableau de conversion KM 344
| Code | Format de l'orifice (Ø mm) | Code | Format de pointeau (Ø mm) | |
| Gaz naturel | ||||
| Brûleur normal | 140 | 1,40 | 62 | 0,62 |
| Brûleur rapide | 167 | 1,67 | 78 | 0,78 |
| Brûleur wok gauche intérieur extérieur | 34190 | No. 341.90 | 4088 | 0.400.88 |
| Brûleur wok droit intérieur extérieur | 34195 | No. 341.95 | 4088 | 0.400.88 |
| Propane (PL) | ||||
| Brûleur normal | 90 | 0,90 | 41 | 0,41 |
| Brûleur rapide | 103 | 1,03 | 45 | 0,45 |
| Brûleur wok gauche intérieur extérieur | 7109 | No. 71.09 | 2554 | 0,250.54 |
| Brûleur wok droit intérieur extérieur | 7112 | No. 71.12 | 2554 | 0,250,54 |
Pour changer les orifices et les pointeaux, l'appareil doit être ouvert en enlevant les brûleurs.
Brûleur normal/rapide
Enlever les grilles et le couvercle du brûleur. Relâcher les vis (6) et enlever la base du brûleur (7).
Brûleur wok
Enlever les grilles, le couvercle du petit brûleur ②, le couvercle du grand brûleur ③, le collier du brûleur ④ et la base du brûleur ⑤. Desserrez les vis ⑥. Lorsque tous les brûleurs sont enlevés, retirez tous les boutons de commande du dessus de la cuisinière.
Le dessus de l'appareil est maintenant complètement enlevé.
Changer les pointeaux
Brûleur normal/rapide
Enlever le commutateur d'allumage. Relâcher le pointeau avec un tournevis et l'enlever avec une paire de pinces. Installer le nouveau pointeau conformément au tableau de conversion et le serrer.
Brûleur wok
Enlever le commutateur d'allumage, ①. Relâcher les pointeaux, ② (le plus petit diamètre) et ③ (le plus grand diamètre) avec un tournevis et les enlever avec une paire de pinces. Installer les nouveaux pointeaux tel qu'indiqué dans le tableau de conversion et resserrer.
Brûleur normal/rapide

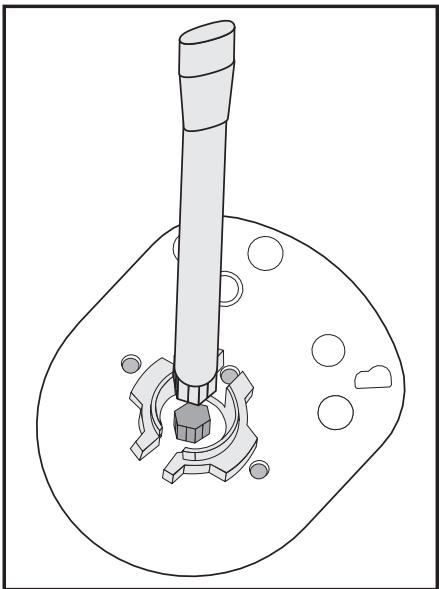

Utiliser un chasse-écrou de 7 mm ou une clé à douille et dévisser l'orifice. Installer le nouvel orifice en vous fiant au tableau de conversion. Conservez les orifices et les injecteurs à aiguilles pour un usage ultérieur.
Brûleur wok

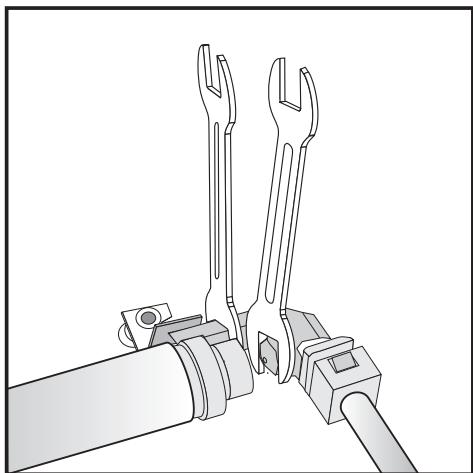

Utiliser une clé de 10 mm pour enlever l'orifice. En le faisant, se servir d'une clé de 13 mm pour tenir le tube de gaz et l'empêcher de se tordre. Visser le nouvel orifice en se servant de la même procédure. Conservez les orifices et les injecteurs à aiguilles pour un usage ultérieur.
Changer l'orifice du petit brûleur

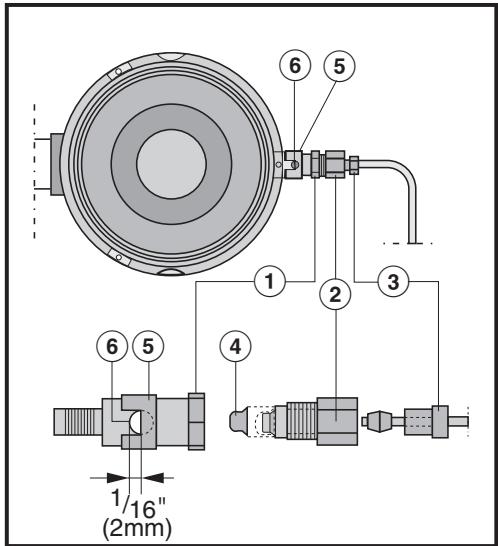

①, ③ Pièce de fixation. ② Écrou. Orifice du petit brûleur. ⑤ Manchon d'entrée d'air. ⑥ Évent.
Dévissez d'abord la pièce de fixation, ③, à l'aide d'une clé de 8 mm. Tenez l'écrou, ②, avec une clé de 12 mm afin d'empêcher que les pièces se déforment. Enlevez ensuite l'écrou, ②, de la pièce de fixation, ①, avec deux clés de 12 mm. Retirez le diaphragme, ④, et remplacez-le par un nouveau. Faites tourner le manchon d'entrée d'air, ⑤, jusqu'à ce qu'il y ait un jeu de 2 mm (1/16 po) entre le manchon et l'évent, ⑥, comme illustré. Remontez le brûleur et vérifiez qu'il n'y a pas de fuites. Il peut fonctionner sans le chapeau supérieur en l'allumant avec une allumette.
Vérifier l'arrivée d'air
Pour ajuster l'espace, desserrer la vis de verrouillage et glisser la manche à air vers l'intérieur ou l'extérieur selon les besoins. Resserrer la vis de verrouillage et ière dans l'ordre inverse.
Vérifier tous les raccords en cas de fuite de gaz avant de .
① Vis de verrouillage ② Manche à air
L'espace X doit mesurer :
- 1/2" (13 mm) pour le gaz naturel
- 1/4" (6,5 mm) pour le gaz PL
Après la conversion
- Après avoir converti l'appareil de cuisson au gaz PL, coller l'étiquette fournie avec le nécessaire de conversion à côté de la plaque signalétique sous l'appareil.
- Vous assurer que le régulateur a été converti.
- Vous assurer qu'il n'y ait pas de fuite, par exemple avec de l'eau savonneuse. Réassembler l'appareil en ordre inverse.
- Vous assurer que le brûleur est assemblé correctement.
- Ouvrir l'alimentation de gaz.
- Allumer chaque brûleur à tour de rôle.
La flamme ne devrait pas s'éteindre lorsque réglée à "low" ou lorsque le bouton de commande est tourné rapidement de "high" à "low".
Lorsqu'elle est réglée sur "high", la flamme du gaz doit brûler avec le centre clairement visible.
Quand l'appareil est installé correctement, on obtient une flamme stable et silencieuse. De plus, le noyau central de la flamme est alors bien découvert, de couleur bleue, et sa longueur est proportionnée au diamètre du brûleur. Il n'est pas nécessaire de régler la flamme.
La plaque de cuisson peut être raccordée au gaz naturel ou au propane.
Le régulateur fourni correspond au type de gaz de la plaque de cuisson. Vérifiez-le avant l'installation. Voir "Conversion du régulateur".
Si l'appareil doit être raccordé à un autre type de gaz, le régulateur et les brûleurs doivent être convertis.
Mise en garde
Le nécessaire de conversion doit être installé par un technicien qualifié conformément aux directives du fabricant et à tous les codes locaux et nationaux applicables. Le non-respect de ces directives peut entraîner un incendie, une explosion ou la production de monoxyde de carbone et, par conséquent, des dommages matériels, des blessures ou la mort. Le technicien qualifié est responsable de l'installation appropriée de ce nécessaire. L'installation n'est pas achevée et complète jusqu'à ce que le fonctionnement de l'appareil converti soit vérifié tel que spécifié dans ces instructions.
Conversion du régulateur
Dévissez l'écrou hexagonal (le capuchon argenté) situé dans la partie supérieure du régulateur. Assurez-vous que le ressort reste en place. Retournez le capuchon et revissez-le.
Un repon est visible sur le dessus du capuchon ou au fond de l'orifice central quand le régulateur est converti ("LP" pour propane et "NG" pour gaz naturel).
Conversion des brûleurs
Fermez l'arrivée de gaz (si l'appareil est déjà installé) et débranchez l'appareil de la prise de courant avant de continuer.
Pour modifier les orifices et injecteurs à gaz, il faut ouvrir la plaque en retirant les brûleurs. Respectez les codes pertinents.
Retirez les brûleurs.

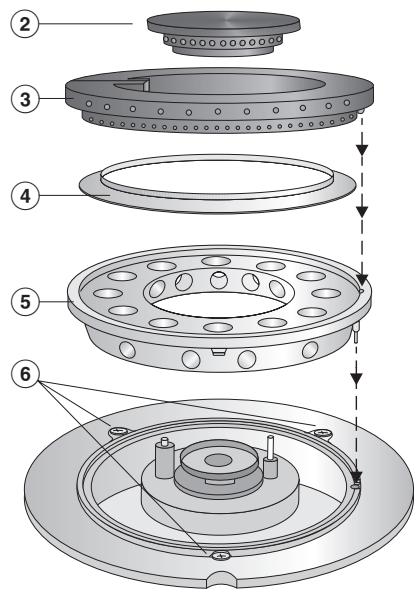

Retirez les grilles, le chapeau de brûleur ① et la base du brûleur ②. Dévissez les vis ③ et retirez la surface de la plaque.
Les orifices et injecteurs à aiguille suivants doivent être installés dans les brûleurs appropriés.
Tableau de conversion KM 360
| Code | Diamètre de l'orifice Jet (Ø mm) | Code | Diamètre de l'injecteur à aiguille (Ø mm) | |
| Gaz naturel | ||||
| Brûleur auxiliaire | 92 | 0,92 | 42 | 0,42 |
| Brûleur normal | 115 | 1,15 | 52 | 0,52 |
| Brûleur rapide | 165 | 1,65 | 60 | 0,60 |
| Propane (LP) | ||||
| Brûleur auxiliaire | 56 | 0,56 | 23 | 0,23 |
| Brûleur normal | 72 | 0,72 | 29 | 0,29 |
| Brûleur rapide | 92 | 0,92 | 40 | 0,40 |
Tous les brûleurs

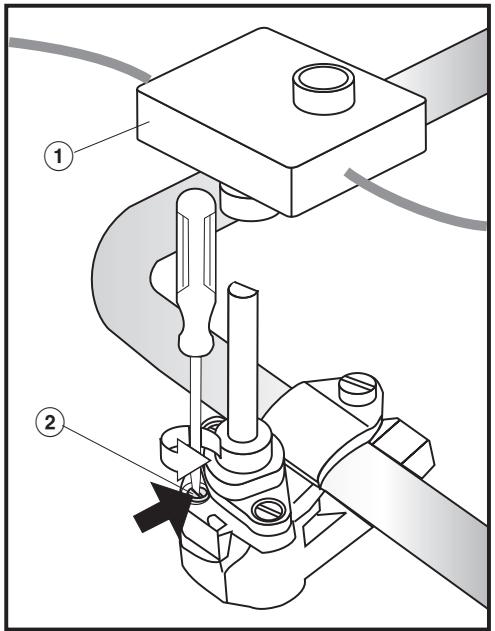

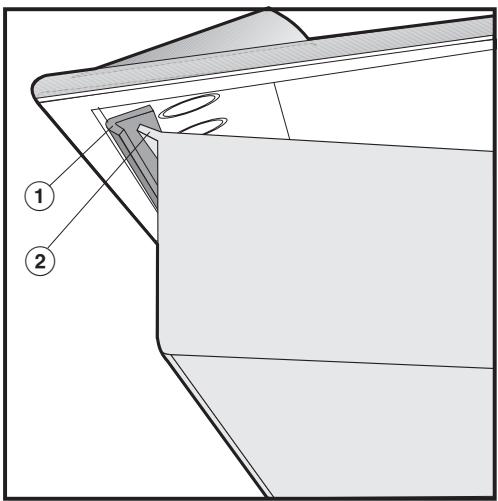

Enlevez l'interrupteur d'allumage, ①. Dévissez les injecteurs à aiguille, ②, à l'aide d'un tournevis et enlevez-les avec des pinces. Installez les nouveaux injecteurs à aiguille conformément au tableau de conversion et serrez les vis. Assurez-vous que le régulateur a bel et bien été converti. Vérifiez qu'il n'y a pas de fuites, par exemple avec de l'eau savonneuse.
Remontez les brûleurs en suivant les étapes dans l'ordre inverse. Placez la surface de la plaque tel qu'indiqué dans l'illustration, tirez vers l'avant et poussez vers l'arrière jusqu'à ce que l'angle, ①, s'emboîte sous le rebord, ②. Ensuite, abaissez la surface de la plaque sur la partie inférieure. Vissez les bases des brûleurs. Replacez les boutons de commande.
Changement des orifices

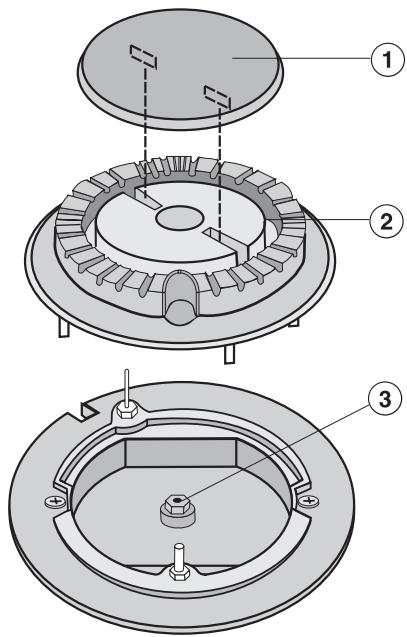

À l'aide d'un tournevis à douille de 7 mm, dévissez l'orifice ③. Installez le nouvel orifice selon le tableau et réassemblez la tête du brûleur ②, le chapeau du brûleur ① et le support à casserole. Conservez les orifices et les injecteurs à aiguilles pour un usage ultérieur. Vérifiez qu'il n'y a pas de fuites, par exemple avec de l'eau savonneuse. Remettez en place les boutons de commande. Ouvrez l'arrivée de gaz. Allumez chacun des brûleurs l'un après l'autre.
- Après que la plaque de cuisson a été convertie au gaz LP, collez l'étiquette fournie avec le nécessaire sur la plaque signalétique en dessous de l'appareil.
La flamme ne devrait pas s'éteindre quand le brûleur est réglé à feu doux ou quand le bouton de commande est tourné rapidement de feu élevé à feu doux.
Quand le brûleur est réglé à feu élevé, la flamme doit être allumée et le centre parfaitement visible.
Quand l'installation est faite correctement, la flamme doit être continue et silencieuse. Elle sera bleue au centre et sa hauteur dépendra du brûleur. Il ne sera pas nécessaire de la régler.
La plaque de cuisson peut être raccordée au gaz naturel ou au propane.
Le régulateur fourni correspond au type de gaz de la plaque de cuisson. Vérifiez-le avant de procéder à l'installation. Voir "Conversion du régulateur".
Si l'appareil doit être raccordé à un autre type de gaz, le régulateur et les brûleurs doivent être convertis.
Mise en garde
Le nécessaire de conversion doit être installé par un technicien qualifié conformément aux directives du fabricant et à tous les codes locaux et nationaux applicables. Le non-respect de ces directives peut entraîner un incendie, une explosion ou la production de monoxyde de carbone et, par conséquent, des dommages matériels, des blessures ou la mort. Le technicien qualifié est responsable de l'installation appropriée de ce nécessaire. L'installation n'est pas achevée et complète jusqu'à ce que le fonctionnement de l'appareil converti soit vérifié tel que spécifié dans ces instructions.
Conversion du régulateur
Dévissez le capuchon hexagonal argent situé dans la partie supérieure du régulateur. Assurez-vous que le ressort reste en place. Retournez le capuchon et revissez-le.
Un repon est visible sur le dessus du capuchon ou au fond de l'orifice central quand le régulateur est converti ("LP" pour propane et "NG" pour gaz naturel).
Conversion des brûleurs
Fermez l'arrivée de gaz (si l'appareil est déjà installé) et débranchez l'appareil de la prise de courant avant de continuer.
Les diaphragmes et injecteurs à aiguille suivants doivent être installés dans les brûleurs appropriés.
| Code | Diamètre du diaphragme (Ø mm) | Code | Diamètre de l'injecteur à aiguille (Ø mm) | |
| Gaz naturel | ||||
| Brûleur avant Brûleur arrêté | 115 | 1,15 | 52 | 0,52 |
| 155 | 1,55 | 60 | 0,60 | |
| Propane | ||||
| Brûleur avant Brûleur arrêté | 72 | 0,72 | 29 | 0,29 |
| 92 | 0,92 | 40 | 0,40 |
Changement des injecteurs à aiguille

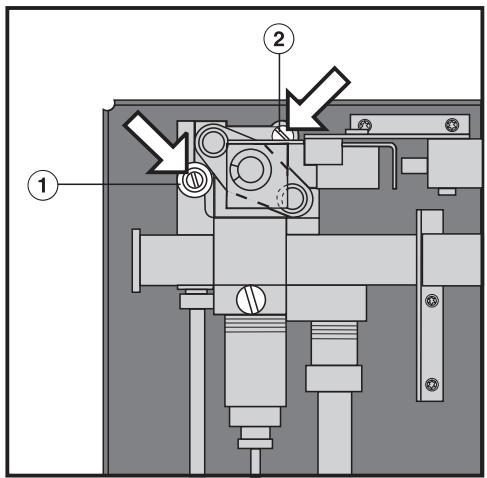

Insérez un tournevis dans les orifices situés dans la partie inférieure de la plaque de cuisson, et dévissez les injecteurs. Enlevez-les avec des pinces. Installez les nouveaux injecteurs et serrez les vis.
Changement des diaphragmes

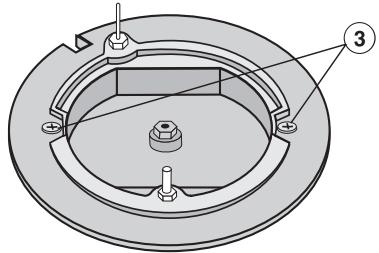

Enlevez le support de casserole, le chapeau de brûleur, ①, et la tête de brûleur, ②. À l'aide d'un tournevis à douille de 7 mm, dévissez le diaphragme, ③. Installez le nouveau diaphragme et assemblez les éléments ci-dessus dans l'ordre inverse.
Conversion des brûleurs
Fermez l'arrivée de gaz (si l'appareil est déjà installé) et débranchez l'appareil de la prise de courant avant de continuer.

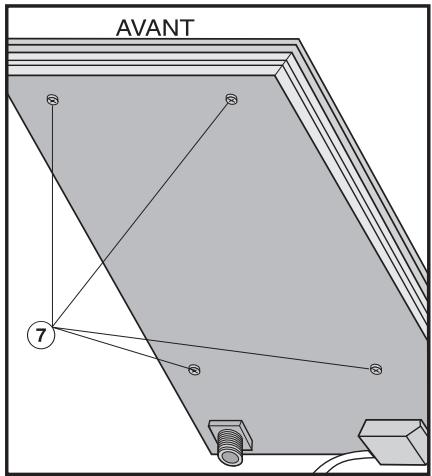

Enlevez le support de casserole, le chapeau de brûleur 2, le grand chapeau de brûleur 3, l'anneau du brûleur 4 et la base du brûleur 5. Desserrez les vis 6. Enlevez le bouton de commande.

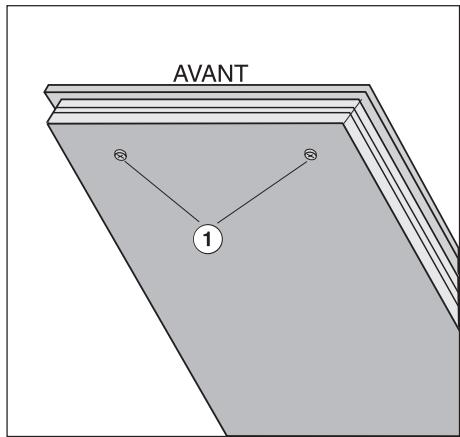

À l'aide d'un tournevis Torx T20, enlevez les quatre vis, ①, en tenant les parties inférieures et supérieures de la plaque. Séparez-les l'une de l'autre avec soin en tenant solidement la partie supérieure.
Changement des diaphragmes
Les diaphragmes et injecteurs à aiguille suivants doivent être installés dans les brûleurs appropriés.
| Code | Diamètre du diaphragme (Ø mm) | Code | Diamètre de l'injecteur à aiguille (Ø mm) | |
| Gaz naturel | ||||
| Grand brûleur | 200 | 2,00 | 88 | 0,88 |
| Petit brûleur | 34 | N° 34 | 60 | 0,40 |
| Propane | ||||
| Grand brûleur | 120 | 1,20 | 54 | 0,54 |
| Petit brûleur | 7 | N° 7 | 25 | 0,25 |
Changement du diaphragme du grand brûleur

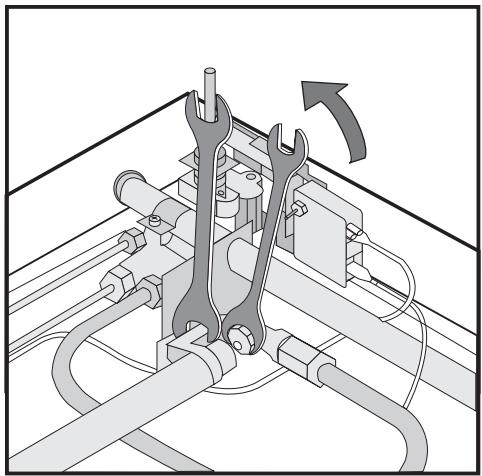

Utilisez une clé de 10 mm pour enlever le diaphragme. En même temps, maintenez le conduit de gaz avec une clé de 13 mm pour empêcher qu'il se déforme. Vissez le nouveau diaphragme de la même façon.
Changement des injecteurs à aiguille
À l'aide d'un petit tournevis, dévissez les injecteurs à aiguille et enlevez-les avec des pinces à bec effilé. Insérez les nouveaux injecteurs et serrez les vis.
Injecteur à aiguille et petit diaphragme (0,25 pour le propane). Injecteur à aiguille et grand diaphragme (0,54 pour le propane).
Changement du diaphragme du petit brûleur
①, ③ Pièce de fixation. ② Écrou. ④ D . ⑤ Manchon d'entrée d'air. ⑥ Évent.
Dévissez d'abord la pièce de fixation, ③, à l'aide d'une clé de 8 mm. Tenez l'écrou, ②, avec une clé de 12 mm afin d'empêcher que les pièces se déforment. Enlevez ensuite l'écrou, ②, de la pièce de fixation, ①, avec deux clés de 12 mm. Retirez le diaphragme, ④, et remplacez-le par un nouveau. Faites tourner le manchon d'entrée d'air, ⑤, jusqu'à ce qu'il y ait un jeu de 2 mm (1/16 po) entre le manchon et l'évent, ⑥, comme illustré. Remontez le brûleur et vérifiez qu'il n'y a pas de fuites. Il peut fonctionner sans le chapeau supérieur en l'allumant avec une allumette.
Vérification de l'entrée d'air
① Vis de blocage (2) Manchon d'entrée d'air

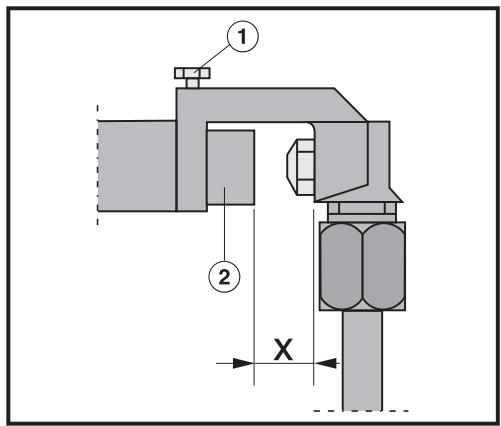

L'ouverture X doit mesurer :
- 13 mm (1/2 po) pour le gaz naturel
- 6,5 mm (1/4 po) pour le propane
Pour régler l'ouverture, desserrez la vis de blocage et faites glisser le manchon vers l'intérieur ou l'extérieur, selon le cas. Serrez ensuite la vis de blocage et remontez la plaque de cuisson en procédant en sens inverse.
Vérifiez tous les raccords pour vous assurer qu'ils ne fuient pas avant de remonter la plaque de cuisson.
Après la conversion
- Après que la plaque de cuisson a été convertie à un autre type de gaz, collez l'étiquette fournie avec le nécessaire sur la plaque signalétique par-dessus le type de gaz indiqué. Vérifiez qu'il n'y a pas de fuites, par exemple avec de l'eau savonneuse. Vérifiez que le brûleur est assemblé correctement. Ouvrez l'arrivée de gaz. Allumez chacun des brûleurs l'un après l'autre.
é à feu doux ou quand le bouton de commande est tourné rapidement de feu élevé à feu doux, la flamme ne devrait pas s'éteindre.
élevé, la flamme doit être allumée et le centre parfaitement visible.
Siège social au Canada
info@miele.ca (questions générales)
professional@miele.ca (questions commerciales)
Service à la clientèle - Mielecare (Canada)
Téléphone : (800) 565-6435
(905) 850-7456
Télécopieur : (905) 850-6651
service@miele.ca (Service technique)
Miele, Inc.
